液压阀工作原理+动画
常见阀的工作原理
山东建筑大学机械基础实验教学中心液压实验室
一、溢流阀的结构原理与应用
（1）结构原理 1）DBD型直动式溢流阀 图1是DBD型直 DBD型直动式溢流阀 DBD型直 动式溢流阀的结构原理图。进油口的压力油 通过阻尼活塞作用在其底部，形成了一个与 弹簧力相抗衡的液压力。当此液压力小于调 压弹簧的弹簧力时，锥阀关闭，此阀不起调 压作用。随着进油口压力的不断提高。当液 压力大于弹簧力时，锥阀开启，多余的油液 溢回油箱，使进油口压力稳定在调定值上。
图1 DBD型直动式溢流阀结构原理图 DBD型直动式溢流阀结构原理图 a）至40MPa阀的结构；b）至63MPa阀的结构 ）至40MPa阀的结构；b）至63MPa阀的结构 1—调节螺杆；2—阀体；3—调压弹簧；4—偏流盘；5—锥阀；6—阻尼活 调节螺杆；2 阀体；3 调压弹簧；4 偏流全阀作用（防止液压系统过载）溢流阀起安全阀作用时，是为 了限制液压系统的最高压力，以保证系统的安全。在系统正常工作情况 下，阀关闭不溢流，系统的工作压力决定于外载荷。当系统压力达到阀 的调定压力时，阀开启溢流，此时系统压力就决定于溢流阀的调定压力。 2）起溢流阀作用（维持液压系统压力恒定）在节流调速系统中，溢 流阀在正常工作时为常开，通过溢流将多余油液排回油箱而维持液压系 统压力基本恒定。 3）使液压系统卸荷 先导式溢流阀的远程控制口通油箱，就可以利用 溢流阀使系统卸荷。DBW型先导式电磁溢流阀利用本身的电磁换向阀就 溢流阀使系统卸荷。DBW型先导式电磁溢流阀利用本身的电磁换向阀就 可实现系统卸荷，而其他的先导式溢流阀要实现系统卸荷，就要在远程 控制口上添加换向阀。 4）远程调压 在先导式溢流阀的远程控制口上接远程调压阀，能实现 远程调压。 此外，溢流阀还可做背压阀使用，能使系统工作平稳；溢流阀与换向 阀配合，可实现系统的多级压力控制；在制动回路中，用溢流阀可实现 制动作用；在液压试验台系统中，溢流阀可用作加载阀等
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常用的液压控制元件，用于控制液压系统中的流量和压力。
它的工作原理是通过调节阀芯的位置来控制液体的流量，从而实现对系统压力的调节。
下面将详细介绍溢流阀的工作原理，并通过动画原理图进行图解说明。
一、溢流阀的工作原理溢流阀主要由阀体、阀芯、弹簧和调节螺母等部件组成。
当液体从入口进入阀体时，通过阀芯的位置来控制液体的流量。
当液体流量超过阀芯所允许的最大流量时，阀芯会自动打开，将多余的液体流回油箱，以保持系统的压力稳定。
具体来说，当液体进入溢流阀时，首先经过阀体的入口，然后进入阀芯的通道。
阀芯上有一个小孔，当液体通过小孔时，会产生一定的压力差。
当液体流量较小时，压力差不足以克服弹簧的弹性力，阀芯会保持关闭状态，液体无法流出。
然而，当液体流量增大，压力差增加时，阀芯会受到液体的压力作用，逐渐打开。
一旦阀芯打开，多余的液体将通过阀芯的通道流回油箱，以维持系统的压力稳定。
当液体流量减小时，压力差减小，弹簧的弹性力将再次占领主导地位，使阀芯关闭，住手液体的流动。
二、动画原理图的说明为了更直观地展示溢流阀的工作原理，下面将通过动画原理图进行图解说明。
动画原理图中，我们可以看到一个液压系统的示意图。
液体从入口进入系统，经过溢流阀后流回油箱。
在溢流阀的右侧有一个液压缸，液体通过溢流阀来控制液压缸的压力和速度。
当液体流量较小时，阀芯保持关闭状态，液体无法流出，液压缸无法运动。
而当液体流量增大时，阀芯逐渐打开，多余的液体通过阀芯的通道流回油箱，液压缸开始运动。
通过动画原理图，我们可以清晰地看到液压缸的运动过程。
当阀芯打开时，液压缸的活塞开始向外运动，推动连接杆实现工作。
当液体流量减小时，阀芯关闭，液压缸住手运动。
总结：溢流阀是一种常用的液压控制元件，通过调节阀芯的位置来控制液体的流量，从而实现对系统压力的调节。
其工作原理是当液体流量超过阀芯所允许的最大流量时，阀芯会自动打开，将多余的液体流回油箱，以维持系统的压力稳定。

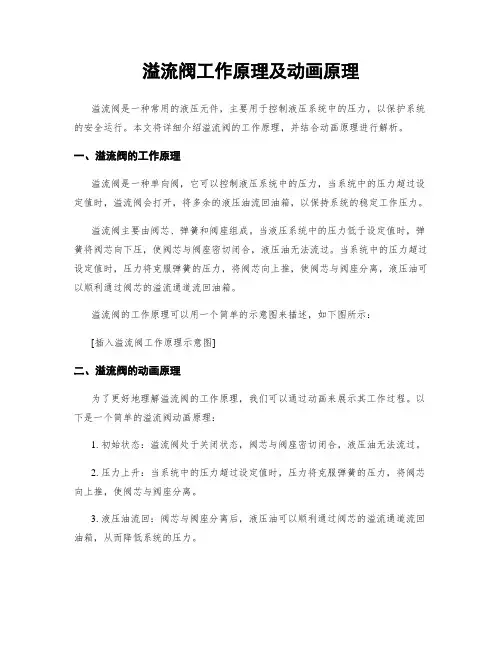

溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常用的液压元件，主要用于控制液压系统中的压力，以保护系统的安全运行。
本文将详细介绍溢流阀的工作原理，并结合动画原理进行解析。
一、溢流阀的工作原理溢流阀是一种单向阀，它可以控制液压系统中的压力，当系统中的压力超过设定值时，溢流阀会打开，将多余的液压油流回油箱，以保持系统的稳定工作压力。
溢流阀主要由阀芯、弹簧和阀座组成。
当液压系统中的压力低于设定值时，弹簧将阀芯向下压，使阀芯与阀座密切闭合，液压油无法流过。
当系统中的压力超过设定值时，压力将克服弹簧的压力，将阀芯向上推，使阀芯与阀座分离，液压油可以顺利通过阀芯的溢流通道流回油箱。
溢流阀的工作原理可以用一个简单的示意图来描述，如下图所示：[插入溢流阀工作原理示意图]二、溢流阀的动画原理为了更好地理解溢流阀的工作原理，我们可以通过动画来展示其工作过程。
以下是一个简单的溢流阀动画原理：1. 初始状态：溢流阀处于关闭状态，阀芯与阀座密切闭合，液压油无法流过。
2. 压力上升：当系统中的压力超过设定值时，压力将克服弹簧的压力，将阀芯向上推，使阀芯与阀座分离。
3. 液压油流回：阀芯与阀座分离后，液压油可以顺利通过阀芯的溢流通道流回油箱，从而降低系统的压力。
4. 压力下降：当系统中的压力降低到设定值以下时，弹簧的压力将阀芯重新推回原位，使阀芯与阀座密切闭合。
通过以上动画原理，我们可以清晰地了解溢流阀的工作过程。
溢流阀的工作原理及动画原理的详细描述，可以匡助我们更好地理解和应用溢流阀。
总结：溢流阀是一种重要的液压元件，它可以控制液压系统中的压力，保护系统的安全运行。
溢流阀的工作原理主要是通过阀芯、弹簧和阀座的协同作用实现的。
当系统中的压力超过设定值时，溢流阀会打开，将多余的液压油流回油箱，以保持系统的稳定工作压力。
通过动画原理的展示，我们可以更加直观地理解溢流阀的工作过程。

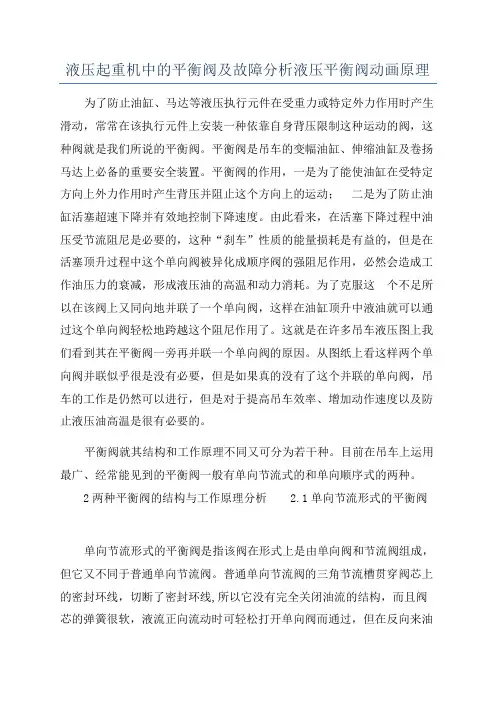

液压起重机中的平衡阀及故障分析液压平衡阀动画原理
液压起重机中的平衡阀及故障分析液压平衡阀动画原理为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。
平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。
平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动；二是为了防止油缸活塞超速下降并有效地控制下降速度。
由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。
为了克服这个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。
这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。
从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。
平衡阀就其结构和工作原理不同又可分为若干种。
目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。
2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。
普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。
可见它在正反两个方向上都能不同程度地使油通过；单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。
它通过调节流体的流量来控制系统的压力，以保持系统的稳定性和安全性。
下面将详细介绍溢流阀的工作原理及动画原理。
一、溢流阀的工作原理溢流阀主要由阀体、阀芯、调节弹簧和控制孔组成。
当液压系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的压力稳定。
1. 阀芯位置调节：溢流阀的阀芯通过调节弹簧的压力来控制流量的大小。
当液压系统中的压力超过设定值时，阀芯会向上移动，打开溢流口，使多余的液体流回油箱。
2. 液体流动路径：当液体从进口进入溢流阀时，通过控制孔进入溢流阀的阀芯腔。
当压力超过设定值时，阀芯会移动，使溢流口打开，多余的液体通过溢流口返回油箱。
3. 调节弹簧：调节弹簧的压力决定了溢流阀的开启压力。
通过调整弹簧的紧密程度，可以改变溢流阀的开启压力，从而控制系统的工作压力。
二、溢流阀的动画原理为了更好地理解溢流阀的工作原理，下面将通过动画演示来展示其工作过程。
1. 初始状态：动画开始时，溢流阀处于关闭状态。
液体从进口进入溢流阀的阀芯腔，同时控制孔也连接到阀芯腔。
2. 压力上升：当液压系统的压力超过设定值时，阀芯开始受到压力的作用，向上移动。
3. 溢流口打开：随着阀芯的上移，溢流口逐渐打开，多余的液体开始通过溢流口返回油箱。
4. 压力下降：当压力降低到设定值以下时，弹簧的作用使阀芯重新回到初始位置，溢流口关闭。
通过动画演示，可以清楚地看到溢流阀在液压系统中的工作原理。
当系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的稳定性和安全性。
总结：溢流阀是一种常见的液压元件，通过调节流体的流量来控制系统的压力。
它主要由阀体、阀芯、调节弹簧和控制孔组成。
溢流阀的工作原理是通过阀芯的移动来控制溢流口的开启和关闭，从而控制液体的流量。
动画演示可以更直观地展示溢流阀的工作过程，帮助人们更好地理解其原理。

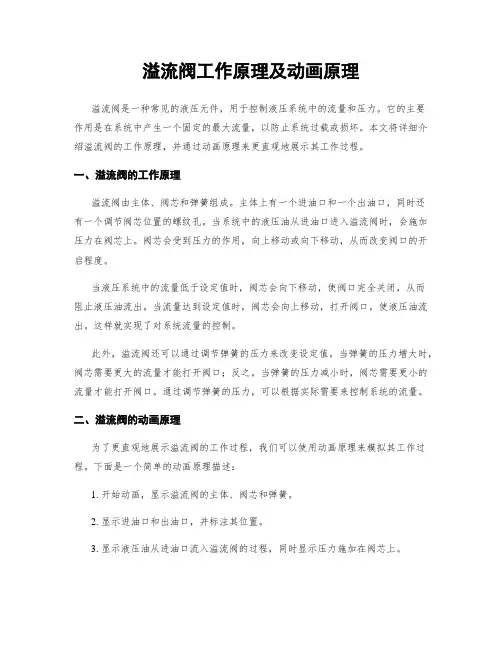

溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。
它的主要作用是在系统中产生一个固定的最大流量，以防止系统过载或损坏。
本文将详细介绍溢流阀的工作原理，并通过动画原理来更直观地展示其工作过程。
一、溢流阀的工作原理溢流阀由主体、阀芯和弹簧组成。
主体上有一个进油口和一个出油口，同时还有一个调节阀芯位置的螺纹孔。
当系统中的液压油从进油口进入溢流阀时，会施加压力在阀芯上。
阀芯会受到压力的作用，向上移动或向下移动，从而改变阀口的开启程度。
当液压系统中的流量低于设定值时，阀芯会向下移动，使阀口完全关闭，从而阻止液压油流出。
当流量达到设定值时，阀芯会向上移动，打开阀口，使液压油流出。
这样就实现了对系统流量的控制。
此外，溢流阀还可以通过调节弹簧的压力来改变设定值。
当弹簧的压力增大时，阀芯需要更大的流量才能打开阀口；反之，当弹簧的压力减小时，阀芯需要更小的流量才能打开阀口。
通过调节弹簧的压力，可以根据实际需要来控制系统的流量。
二、溢流阀的动画原理为了更直观地展示溢流阀的工作过程，我们可以使用动画原理来模拟其工作过程。
下面是一个简单的动画原理描述：1. 开始动画，显示溢流阀的主体、阀芯和弹簧。
2. 显示进油口和出油口，并标注其位置。
3. 显示液压油从进油口流入溢流阀的过程，同时显示压力施加在阀芯上。
4. 当液压系统中的流量低于设定值时，阀芯向下移动，关闭阀口，并显示液压油无法流出。
5. 当流量达到设定值时，阀芯向上移动，打开阀口，并显示液压油流出。
6. 通过调节弹簧的压力，改变设定值，并展示阀芯移动的变化。
7. 结束动画，总结溢流阀的工作原理和调节方式。
通过这样的动画原理，用户可以更清楚地了解溢流阀的工作原理和调节方式，从而更好地应用于实际工程中。
总结：溢流阀是一种用于控制液压系统流量和压力的重要元件。
它通过阀芯的移动来控制阀口的开启程度，从而实现对流量的控制。
通过调节弹簧的压力，可以改变设定值，满足不同工程需求。
液压阀工作原理
2020年7月14日星期二
二、减压阀
定义：使出口压力（二次压力）低于进口
压力（一次压力）的一种压力控制阀
工作原理：利用进口压力油流经缝隙时产 生压力损失的原理使出口油液的压力低于 进口压力，并能自动调节缝隙大小，从而 保持出口压力恒定
作用：
（1）减压： 用来减低液压系统中某一回路 的油液压力，从而用一个油源就能同时提 供两个或几个不同压力的输出；
c．溢流阀的内部泄漏可以 通过出油口回油箱；而顺序
四 、
2.3.3 流量控制阀
作用：
依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量，从而实现执 行元件所要求的运动速度。
类型： 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
1 、
2、节流口的形式
安装时应尽量保持阀芯轴线在 水平位置，否则会影响同步精 度，不允许阀芯轴线竖直安装
分流集流 工作原理
分流集流 工作原理
分流集流 工作原理
参考文献： 【1】《液压工作原理及动画.PPT》 【2】《液压工作原理动画.PPT》
（2）稳压：用在回路中串接一减压阀来保证 回路压力稳定
二、减压阀
类型
定值减压阀：保证阀的出口压力为定值。
按功能分
定差减压阀：保证阀的进、出油口压差为定值。 定比减压阀：保证阀的进、出油口压力比为定值。
按结构分 直动式 先导式（常用）
职能符号
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路 通断，实现执行元件的顺序动作，它一般不控制系统 压力。
a、针阀 式
b、偏心 槽式
c、轴向三 角槽式
d、周向 缝隙式
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常见的液压控制元件，广泛应用于各种液压系统中。
它的主要功能是在系统压力超过设定值时，将多余的液体流回油箱，以保护系统的安全运行。
本文将详细介绍溢流阀的工作原理，并结合动画原理进行解析。
一、溢流阀的工作原理1. 结构组成溢流阀主要由阀体、阀芯、弹簧和调节螺旋等部件组成。
阀体上有进油口、出油口和溢流口。
阀芯是溢流阀的核心部件，它可以通过调节螺旋来改变阀芯的位置，从而改变溢流阀的工作压力。
2. 工作过程当液压系统工作时，液体从进油口进入溢流阀。
当系统压力低于溢流阀的设定压力时，阀芯会被弹簧推向阀座，阀口关闭，液体无法从溢流口流出，系统保持正常工作。
当系统压力超过溢流阀的设定压力时，阀芯会被压力推动，与阀座分离，形成一个溢流通道，多余的液体通过溢流口流回油箱，从而使系统压力保持在设定值以下。
3. 调节螺旋的作用调节螺旋是溢流阀的调节装置，通过旋转调节螺旋，可以改变阀芯的位置，从而改变溢流阀的工作压力。
当调节螺旋逆时针旋转时，阀芯与阀座的接触面积减小，溢流阀的工作压力升高；当调节螺旋顺时针旋转时，阀芯与阀座的接触面积增大，溢流阀的工作压力降低。
二、溢流阀的动画原理为了更好地理解溢流阀的工作原理，下面将通过动画的形式进行解析。
1. 初始状态动画开始时，显示了一个液压系统的示意图。
液体从进油口进入系统，经过液压泵增压后，进入溢流阀。
2. 压力升高随着液压泵的工作，系统压力逐渐升高。
当系统压力超过溢流阀的设定压力时，阀芯会被压力推动，与阀座分离，形成一个溢流通道。
3. 溢流回油箱多余的液体通过溢流通道流回油箱，从而使系统压力保持在设定值以下。
同时，液压泵继续工作，不断向系统提供液体，保证系统的正常运行。
4. 压力降低当系统压力降低到溢流阀设定压力以下时，阀芯会被弹簧推向阀座，阀口关闭，液体无法从溢流口流出。
系统压力得到稳定，维持在设定值。
通过上述动画原理的展示，可以清晰地了解溢流阀的工作过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共同点： 利用作用在阀芯上的液压力和弹簧力相平衡 的原理工作。
压力控制阀
①限制液压系统的最高压力，如安全阀 ②稳定液压系统中某处的压力，如溢流阀、减压 阀 ③利用液压力作为信号控制其动作，如顺序阀、 压力继电器
一、溢流阀
类型： 直动式、先导式
作用： （1）在不断溢流过程中保持系统压力恒定，起稳 压和溢流作用； （2）防止液压系统过载，起安全保护作用。
q=KAΔpm ①同一节流阀，若阀前后压力差相同，则有 节流开口越小，流量也越小。 ②同一节流阀，在节流开口一定时，若阀前 后压力差越小，流量越小。
节流阀在实际使用中，一方面由于执行机 构的工作负载经常变化，导致节流阀的压力 差经常变化，另一方面，由于温度变化，会 导致油的粘度变化，通过节流阀的流量也经 常变化，使工作元件运动不平稳。故其只适 用于工作负载变化不大和速度稳定性要求不 高的场合。
单向定量液压泵
单向变量液压泵
双向定量液压泵
双向变量液压泵
单向定量马达
摆动马达
双向定量马达
单向变量马达
双作 用双 活塞 杆缸
双作 用单 活塞 杆缸
普通单向液压阀，P流通到P2 液控单向阀，P1流通到P2
直动式溢流阀 先导式溢流阀
直动式减压阀 先导式减压阀
直动式顺序阀 先导式顺序阀
按操纵方式分类： 手动、机动、电动、弹簧控制、液动、液压先导控 制、电液动等。
按操纵方式分类： 手动、机动、电动、弹簧控制、液动、液压先导控 制、电液动等。
。
3、
换
向
阀
A
P
主
体
结
构
与
B
工
作
原
理
工 作 原 理 动 画 演 示
三位换向阀常用的中位机能： “O”、“H”、“M”、“P”、“K”、“Y”型。
3、几种典型换向阀的结构 ①手动换向阀
换向阀的操纵方式
手动换向阀
特点： （1）换向速度易于控制，结构简单、动作平稳可靠； （2）由于液压驱动力大，适用于大流量的场合； （3）其控制油路必须有开关或换向装置。
⑤电液动换向阀
电磁阀：电磁阀负责液动阀控制油路的换 向，起先导作用。 组成
液动阀：负责主油路的换向。
结 构 及 工 作 原 理
电液动换向阀
特点： （1）换向平稳无冲击； （2）允许通过的流量大。 （国产：32MPa，1250l/min; 进口：40MPa，2000 l/min）
(2)溢流阀为内泄漏，而顺序阀需单独引出泄漏通道，为外 泄漏。
(3)溢流阀的出口必须回油箱，顺序阀出口可接负载。
四、压力继电器
是一种将油液的压力信号转换成电信号的电 液控制元件。当油液压力达到压力继电器的 调定压力时，即发出信号，以控制电磁铁、 电磁离合器、继电器等元件动作，使油路卸 压、换向或关闭电动机，使系统停止工作， 起安全保护作用。
（一）溢流阀的基本结构及其工作原理
1、直动式溢流阀 工作原理：
直接利用液压力与弹簧力相平衡， 以控制阀芯的启闭动作，从而保 证进油口压力基本恒定。
特点： ① 阀芯所受的液压力全靠弹簧力平衡，故当系统压 力很高时，弹簧必须很硬，导致结构笨重，调压不轻 便。一般用于压力小于2.5MPa的低压系统中，作安 全阀或背压阀使用。
2、 液控单向阀
作用： （1）起止回作用； （2）必要时解除逆止，允许油液反向通过。
结构与工作原理：
3、单向阀用途
（1）止回作用：安装在泵的出口 （2）作背压阀用:防止液压缸前冲或爬行，使系统工作平稳。
（3）作锁紧装置用 （4）保持控制油路有必要的压力 （5）作复合阀使用：单向节流阀、单向顺序阀、单向减压 阀、单向调速阀等。
直流湿式三位四通电磁换向阀。当两边电磁铁都不通 电时，阀芯2在两边对中弹簧4的作用下处于中位，P、T、A 、B口互不相通；当右边电磁铁通电时，推杆将阀芯推向左 端，P 与B通，A与T通；当左边电磁铁通电时，P与A通，B 与T通。
直流湿式三位四通电磁换向阀
液动换向阀
液动换向阀是利用控制压力油来改变阀芯位置的换向 阀。对三位阀而言，按阀芯的对中形式，分为弹簧对中型 和液压对中型两种。
P2 P1
职能符号：
（二）溢流阀的应用场合 1、起稳压和溢流作用（阀口常开）
在定量泵进油或回油节流调速系统中
2、起安全保护作用（阀口常闭）
变量泵液压系统、定量泵旁路节流调速系统和非节流 调速系统。
二、减压阀（使出口压力低于进口压力的一种压力控制阀）
1、作用
（1）减压：降低液压系统某支路（控制油路、夹紧回路、 润滑回路等）的压力。
（2）在工作原理上，所有阀的开口大小，阀进、出 口压差以及流过阀的流量之间的关系都符合孔口流量 公式，仅是各种阀控制的参数各不相同而已。
三、对液压阀的基本要求 （1）动作灵敏，使用可靠，工作时冲击和振动小。 （2）油液流过的压力损失小。 （3）密封性能好。 （4）结构紧凑，安装、调整、使用、维护方便，通用 性大。
（2）稳压：稳定液压系统某支路的压力。
2、类型
按功能分
定值减压阀： 保证阀的出口压力为定值。 定差减压阀：保证阀的进、出油口压差为定值。
按结构分
定比减压阀： 保证阀的进、出油口压力比为定值。 直动式 先导式（常用）
直动式减压阀
3、先导式定值减压阀结构及工作原理
定值减压阀是利用压力油通过缝隙降压，使出口 压力低于进口压力，并使出口油压保持恒定，缝 隙越小，压力损失越大，减压作用就越强。
4、换向阀的滑阀机能
常态位：换向阀的阀芯未受到外部操纵力作用时所处的位置。 滑阀机能： 阀芯处于常态位（原始位置）时各油口的连通
方式。如二位阀有“常通型”、“常断型”。
中位机能： 三位换向阀的阀芯在中间位置时，各油口的连通
方式，称为换向阀的中位机能。
压力控制阀
作用： 用来控制液压传动系统中油液的压力，以满足 执行元件所要求的力和转矩。
直流（E，24V 或 100V）
干式
湿式
电磁换向阀
电磁换向阀是利用电磁铁吸力推动阀芯来改变阀的工 作位置。
（1）直流电磁铁和交流电磁铁 阀用电磁铁根据所用电源的不同，有以下三种： ①交流电磁铁：寿命较短。 ②直流电磁铁：需要专用直流电源，使用寿命较长。 ③本整型电磁铁：本整型指交流本机整流型。
（2）干式、油浸式、湿式电磁铁
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路通断， 实现执行元件的顺序动作，它一般不控制系统压力。
2、类型：
按控制方式
直控顺序阀 外（液控）控顺序阀
直动式 按结构
先导式
3、结构与工作原理：
直动式 先导式
4、先导式顺序阀和先导式溢流阀的不同之处：
(1)溢流阀的进口压力在通流状态下基本不变。而顺序阀一 般不控制系统压力。
。
液压控制阀
一、液压阀的作用 液压阀是用来控制液压系统中油液的压
力、流量和液体流动方向。
二、液压阀的分类
方向控制阀（单向阀、换向阀）
按功能分：
压力控制阀（溢流阀、减压阀、顺序阀、 压力继电器）
流量控制阀（节流阀、调速阀）
按操纵方式分： 手动和脚踏、机动、电动、液动、电液动等。
共同点 ： （1）在结构上，所有的阀都有阀体、阀芯（转阀 或滑阀）和驱使阀芯动作的部件（如弹簧、电磁 铁）组成。
阀芯两端分别接通控制油口K1和K2。当对液动滑阀换向平 稳性要求较高时，还应在滑阀两端K1、K2控制油路中加装阻尼 调节器。调节阻尼调节器节流口大小即可调整阀芯的动作时间 。
图5.22 弹簧对中型三位四通液动换向阀
电液动换向阀
电磁换向阀起先导作用，控制液动换 向阀的动作；液动换向阀作为主阀， 用于控制液压系统中的执行元件。
按阀芯在阀体内的工作位数和换向阀所控制的油口通路数， 换向阀可分为二位二通、二位三通、二位四通、二位五通、 三位四通等类型。
位：为改变液流方向，阀芯相对于阀体不同的工作位置数 （二位、三位），一个“□”表示一个位。 通：换向阀与液压系统油路相连的主油口数（二通、三通、 四通、五通），在一个“□”内，“↑” 或“⊥”与方框的交 点数。
结构：
特点：
（1）动作迅速，操作轻便，便于远距离控制； （2）因受电磁铁尺寸与推力的限制，仅能控制小
流量（小于63 l/min）的液流；
（3）电磁铁通断电需电信号控制：如设备中的按 钮开关、限位开关、行程开关等；
（4）换向快，易产生液压冲击。
④液动换向阀 工作原理： 利用控制油路的油液压力来改变阀芯位置的换向阀。 结构：
二、换向阀
作用：
利用阀芯相对于阀体间的相对位置改变，使油路 接通、关断，或改变油流的方向，从而使液压执 行元件启动、停止或变换运动方向。
1、对换向阀的性能要求 （1）油液导通时压力损失要小； （2）油液断开时泄漏要小； （3）阀芯换位时操纵力要小。
2、类型 按阀芯的形状分类
滑阀【包括控制部分、主体部分（位、通）】 转阀
不管是直流还是交流电磁，都可做成干式和湿式的。 湿式电磁铁具有吸着声小、寿命长、温升低等优点。
（3）电磁换向阀的典型结构 图所示为交流式二位三通电磁换向阀。当电磁铁断电时
，阀芯2被弹簧7推向左端，P 和A接通；当电磁铁通电时， 铁芯通过推杆3将阀芯2推向右端，使P和B接通。
交流式二位三通电磁换向阀
电液换向阀是电磁换向阀和液动换向阀的组合。
电液换向 阀用在大 流量的液 压系统中
。
外部控制、外部回油的弹簧对中电液换向阀
电磁球式换向阀
密封性好，介质可以是水、乳化液和矿物油；工作压 力可高达63MPa。
图5.24 常开型二位三通
电磁球式换向阀
