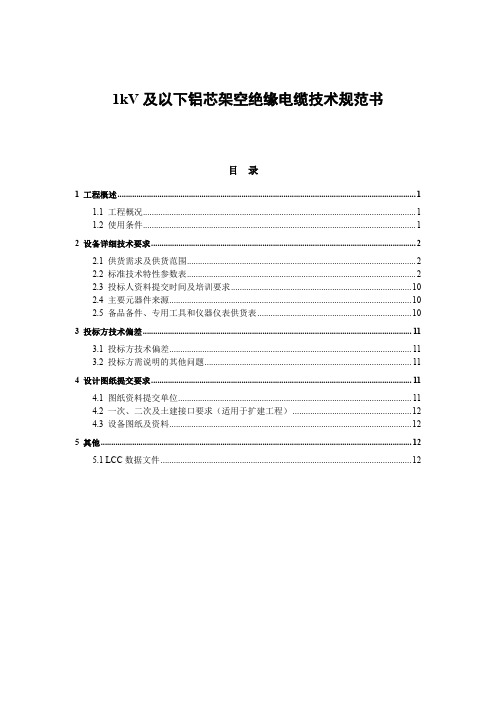

1kV及以下铝芯架空绝缘电缆技术规范书
1kV及以下铝芯架空绝缘电缆技术规范书目录1 工程概述 (1)1.1 工程概况 (1)1.2 使用条件 (1)2 设备详细技术要求 (2)2.1 供货需求及供货范围 (2)2.2 标准技术特性参数表 (2)2.3 投标人资料提交时间及培训要求 (10)2.4 主要元器件来源 (10)2.5 备品备件、专用工具和仪器仪表供货表 (10)3 投标方技术偏差 (11)3.1 投标方技术偏差 (11)3.2 投标方需说明的其他问题 (11)4 设计图纸提交要求 (11)4.1 图纸资料提交单位 (11)4.2 一次、二次及土建接口要求（适用于扩建工程） (12)4.3 设备图纸及资料 (12)5 其他 (12)5.1 LCC数据文件 (12)1工程概述1.1 工程概况本技术规范书采购的设备适用的工程概况如下：表1.1 工程概况一览表（项目单位填写）本技术规范书采购的设备适用的外部条件如下：表1.2 设备外部条件一览表（项目单位填写）2设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以“响应”两字代替，不允许改动项目单位要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；3、针对标准值特性“投标人响应”，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差”部分；4、针对标准值特性“投标人提供”，无标准参数值要求，投标方根据实际情况填写投标响应值；5、针对标准值特性“扩建”，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性“特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值7、项目单位要求值的数据填入格式：1）标准参数值要求值仅为整数、带小数点数字（且不含根号、分号等）的，“项目单位要求值”输入的字符应为“数值型”；凡是带数字之外符号的，“项目单位要求值”输入的字符应为“文本型”；2）需要在“标准参数值”多个选项选择的，按照“标准参数值”同样格式进行选择，输入的字符应为“枚举型”；3）项目单位录入时应采用“中文半角”输入法。
线路金具技术规范书
XXXX公司集中规模招标采购10kV线路金具技术规范书XXXXXXXXXXXXXXXXXXXXXXX XXXX年XX月前附表：货物需求及供货范围一览表目录一、技术规范通用部分 (1)1 总则 (1)1.1 一般规定 (1)1.2 投标方应提供的资格文件 (2)1.3 工作范围 (2)1.4 对设计图纸、试验报告和说明书的要求 (2)1.5 标准和规范 (4)1.6 必须提交的技术数据和信息 (7)1.7 备品备件 (7)1.8 专用工具与仪器仪表 (8)1.9 安装、调试、性能试验、试运行和验收 (8)2 金具制造基本要求 (9)2.1 一般要求 (9)2.2 金具外观质量 (12)2.3 分类要求 (14)2.4 材料及防腐 (15)2.5 结构及尺寸公差 (16)2.6 结构工艺要求 (17)2.7 C型线夹要求 (18)2.8 力矩节能线夹要求 (18)2.9 防雷金具要求 (19)2.10 电气一次接口 (19)2.13 电气二次接口 (19)2.14 土建接口 (19)3 试验 (19)3.1 型式试验 (19)3.2 例行试验 (19)3.3 现场验收试验 (19)3.4 监督试验 (20)3.5 其他试验 (20)4 技术服务、设计联络及工厂检验和监造 (20)4.1 技术服务 (20)4.2 工厂检验和监造 (21)5.交货 (22)6.损耗、备件与合同结算重量 (22)7 产品标志、包装、运输和保管 (22)8 产品质量合格证 (23)二、技术规范专用部分 (23)1标准技术参数 (23)2 项目需求部分 (27)2.1 货物需求及供货范围一览表，详见扉页。
(27)2.2 必备的备品备件、专用工具和仪器仪表供货表 (27)2.3 图纸资料提交单位 (27)2.4 使用条件 (28)3 投标方响应部分 (29)3.1 投标方技术偏差表 (29)3.2 销售及运行业绩表 (29)3.3 主要组部件材料 (30)3.4 推荐的备品备件、专用工具和仪器仪表供货 (30)3.5 最终用户的使用情况证明 (30)3.6 投标方提供的试验检测报告表 (31)3.7 投标方提供的鉴定证书表 (31)一、技术规范通用部分1 总则1.1 一般规定1.1.1 投标方应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
0.6-1kV交联聚氯乙烯电力电缆技术要求规范书
实用标准0.6/1kV及以下（交联）聚氯乙烯绝缘电缆技术规书XXX公司年月1总则1.1本技术规书适用于0.6/1kV及以下（交联）聚氯乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规书的要求。
如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。
1.4本技术规书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规中引用而构成为本技术规的条文。
本技术规出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB/T 12706.1-2008额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB/T 12527-2008额定电压1kV及以下架空绝缘电缆GB/T 2951.11-2008电缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量—机械性能试验GB/T 2951.12-2008 电缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法GB/T 2951.13-2008 电缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法—吸水试验—收缩试验GB/T 2951.14-2008 电缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验GB/T 2951.21-2008 电缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧测量—热延伸试验—浸矿物油试验GB/T 2951.31-2008 电缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验—抗开裂试验GB/T 2951.32-2008 电缆绝缘和护套GB/T 2951-2008 电缆外护层GB/T 6995-208 电线电缆识别标志方法JB/T 8137-1999 电线电缆交货盘GB 50217-2007 电力工程电缆设计规GB/T 3956-2008 电缆的导体GB/T 12666-2008 单根电线电缆燃烧试验方法GB/T 17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法IEC 60287 有关电缆载流量计算的标准GB/T 17651-1998 电缆或光缆在特定条件下燃烧的烟密度测定1.6本设备技术规书未尽事宜，由需供双方协商确定。
1～35KV低烟、无卤、阻燃A级、耐火低压电缆通用技术规范书
额定电压35kV及以下交联聚乙烯绝缘耐火、阻燃A级、低烟无卤电力电缆技术规范书1．适用范围。
额定电压：0.6/1kV、3.6/6kV、6/10kV、8.7/10kV、12/20kV、26/35kV型号：NH(A)-YJV、NH(A)-YJV22、ZR(A)-YJV、ZR(A)-YJV22、WDZAN-YJV、WDZAN -YJV22、2．执行标准。
GB/T12706-2008 额定电压1kV(Um ＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆及附件GA306.1-2007 塑料绝缘阻燃及耐火电缆分级和要求GB/T19666-2005 阻燃和耐火电线电缆通则GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2008 电线电缆电性能试验方法GB/T3956-2008 电缆的导体GB/T6995.3-2008 电线电缆识别标志第3部分：电线电缆识别标志JB/T8137-1999 电线电缆交货盘GB/T16927.1-1997 高电压试验技术第1部分：一般试验要求3．使用特性。
a)额定电压1kV(Um ＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆，使用频率为50HZ，用于配电网或工业装置中。
b)电缆导体的长期最高额定运行温度为90℃。
c)短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。
d)敷设电缆时的环境温度不低于0℃。
e)电缆能通过GA306.1-2001规定的相应等级低烟、无卤、耐火及阻燃特性试验。
f)产品具有载流量大、短路时过载能力强、耐热耐化学性能好、使用寿命长、阻燃等特点。
g)电缆安装时的最小允许弯曲半径：4．电缆的技术要求。
4.1 导体4.1.1 导体的结构与性能符合GB/T3956-2008的规定；其中，耐火电缆的导体包覆合成云母带，使电缆达到GB/T19666-2005标准通则要求。
4.1.2 导体表面应光洁，无损伤绝缘的毛刺、锐边、以及凸起或断裂的单线。
1KVPVC电力电缆技术规范书
额定电压U O/U（0.6/1kV）阻燃电力电缆技术规范书1总则1.1本技术规范是安徽晶锋电缆集团有限公司提供0.6/1kV阻燃聚氯乙烯绝缘电力电缆而作的技术规定。
1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。
1.3 供方提供的阻燃PVC绝缘电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
1.4 本技术规范是合同的主要技术文件之一，与合同具有同等的效力。
2.执行标准GB/T12706.1-2008 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1KV(Um=1.2 kV)到3KV(Um=3.6kV)电缆》GB/T3956-2008 《电缆的导体》GB2952-2008 《电缆外护层》GB-T 3048-2007 《电线电缆电性能试验方法》GB/T2951-2008 《电线电缆机械物理性能试验方法》GB6995 《电线电缆识别标志方法》JB/T8137-2013 《电线电缆交货盘》GB8170 《数字修约规则》GB50217-2016 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB∕T18380-2008 《电缆在火焰条件下的燃烧试验》3.使用条件3.1运行条件系统标称电压U/U 0.6/1Kv系统最高运行电压Um 1.2kV系统频率 50Hz系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度70℃短路时电缆导体的最高温度 160℃短路时间不超过5s电缆弯曲半径不小于15倍的电缆外径3.3运行环境条件3.3.1 环境温度：-20～+45℃。
3.3.2 电缆在导体额定运行温度下，其设计使用寿命不低于30年。
3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。
敷设时环境温度不低于0℃。
4.技术条件4.1导体4.1.1导体采用TR型无氧杆圆铜单线绞合紧压而成，紧压系数不小于0.86，其组成、性能和外观符合GB/T3956的规定。
0.6-1kV交联聚氯乙烯电力电缆技术规范书
0.6/1kV及以下（交联)聚氯乙烯绝缘电缆技术规范书XXX公司年月1总则1。
1本技术规范书适用于0。
6/1kV及以下（交联)聚氯乙烯绝缘电缆，它提出了该电缆的功能设计、结构、性能、安装和试验等方面的技术要求.1。
2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定,也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务.1。
3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统)完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书附表一“技术差异表”中加以详细描述。
1.4本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1。
5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下.下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时,按现行的技术要求较高的标准执行.GB/T 12706.1-2008额定电压lkV(Um=1。
2kV）到35kV （Um=40。
5kV)挤包绝缘电力电缆及其附件GB/T 12527-2008额定电压1kV及以下架空绝缘电缆GB/T 2951。
11—2008电缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量-机械性能试验GB/T 2951.12-2008 电缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法GB/T 2951.13-2008 电缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法-吸水试验—收缩试验GB/T 2951.14—2008 电缆绝缘和护套材料通用试验方法第14部分:通用试验方法低温试验GB/T 2951。
01-110kV~220kV交流用交联聚乙烯绝缘电力电缆技术规范书(专用部分)
交流用弼聚乙烯绝缘电力电缆技术规范书（专用部分）蛹本号：2。
22版口°版本与编号：年1。
月COkSOkM国南方电网有限责任公司2023本技术规范书适用的物资品类型号一、工程概述 (1)1.1工程概况 (1)1.2使用条件 (1)二、设备详细技术要求 (2)2.1供货需求及供货范围 (2)2.2标准技术特性参数表 (2)2.3投标人资料提交时间及培训要求 (18)2.4主要元器件来源（主要材料耗材来源） (18)2.5备品备件、专用工具和仪器仪表供货表 (18)三、投标方技术偏差 (19)3.1投标方技术偏差 (19)3.2投标方需说明的其他问题 (19)四、设计图纸提交要求 (19)4.1图纸资料提交单位 (19)4.2设备图纸及资料 (20)五、其他 (21)5.11CC数据文件 (21)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下:1.2使用条件典型110kV-220kV电力电缆使用环境条件见表1.2,特殊环境要求根据项目情况进行编制。
本技术规范书采购的设备适用的外部条件如下：二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1,供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证〃栏。
投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以"响应"两字代替，不允许改动项目单位要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差〃部分；2、针对标准值特性“可选〃，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在"3.1投标方技术偏差〃部分；3、针对标准值特性“投标人响应〃，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差〃部分；4、针对标准值特性“投标人提供〃，无标准参数值要求，投标方根据实际情况填写投标响应值;5、针对标准值特性“扩建〃，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性"特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
(技术规范标准)电缆技术规范书
电缆技术规范书1.总则1.1本技术规范是天长市博太仪表电缆有限公司提供0.6/1kV交联聚乙烯绝缘耐火电力电缆而作的技术规定。
1.2 本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运等。
1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
1.4本技术规范是合同的主要技术文件之一，与合同具有同等的法律效力。
2.执行标准GB/T12706.2-2002 《额定电压1kV(Um=1.2 kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2 kV)到30KV(Um=36kV)电缆》GB/T3956-1997 《电缆的导体》JB/T8996-1999 《高压电缆选用导则》GB2952-1989 《电缆外护层》GB/T3048-1994 《电线电缆电性能试验方法》GB/T2951-1997《电线电缆机械物理性能试验方法》GB6995《电线电缆识别标志方法》YB/T024-1992 《铠装电缆用金属带》JB/T8137-1999《电线电缆交货盘》GB8170 《数字修约规则》GB50217-1994 《电力电缆工程设计规范》IEC60502 《额定电压30kV及以下挤出塑料绝缘电力电缆》GB/T18380-2001 《电缆在火焰条件下的燃烧试验》GB/T12666.6-1999 《电线电缆燃烧试验方法--6、电线电缆耐火特性试验方法》GB9330-1988 《塑料绝缘控制电缆》BS5308 《供内部安全系统用检测仪器电缆》GB/T3953--1983 《电工圆铜线》GB/T3955—1983 《电工圆铝线》3.使用条件3.1运行条件系统标称电压U/U 0.6/1kV系统最高运行电压Um 1.2kV系统频率 50HZ系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度 90℃短路时,电缆导体的最高温度 250℃短路时间不超过5s电缆弯曲半径：非铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径；三芯电缆不小于12倍的电缆外径3.3运行环境条件3.3.1 环境温度.：-25～+45℃。
电缆 技术规范书
技术部分1.概述产品满足如下技术要求：电线电缆产品执行标准符合相应国家标准的具体要求；产品各项技术指标、质量指标优于或高于国家标准规定；产品满足对敷设的要求，即电缆在各种情况下敷设,尤其在托架及导管中弯曲时,能经受产品标准规定的弯曲半径；满足现场施工牵引时对电缆产品的拉力要求。
本项目明确规范了所需电缆的相关主要技术要求，包含了电缆产品在验收、包装、储存及运输的要求。
2.规范引用文件下列文件中的条款通过本文件的引用成为本文件的条款，该技术标准均为现在国内电缆行业通行的最新版本。
2.1.电缆执行的产品标准如下：●GB/T 12706-2020 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘力电缆及附件●GB/T 5023-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆●JB/T 8734-2016 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线●GB/T 5013-2008 额定电压450/750V及以下橡皮绝缘电缆●JB/T 8735-2016 橡皮绝缘软线和软电缆●GB/T 9330-2020 塑料绝缘控制电缆●GB/T 12527-2008 额定电压1kV及以下架空绝缘电缆●GB/T 14049-2008 额定电压10kV架空绝缘电缆●JB/T 10491-2004 额定电压450/750V及以下交联聚烯烃绝缘电线和电缆●TICW/ 06-2009 计算机及仪表电缆●GB/T 19666-2019 阻燃和耐火电线电缆通则●GB/T 6995-2008 电线电缆标识标志方法●JB/T 8996-2014 高压电缆选择导则（IEC 60183:1984，NEQ）●JB/T 8137-2013 电线电缆交货盘2.2.电缆产品选型、试验及验收等执行标准如下：●GB/T 156-2007 标准电压（IEC 60038：2002，MOD）●GB/T 2951-2008 电缆和光缆绝缘和护套材料通用试验方法●GB/T 2952-2008 电缆外护层●GB/T 3048-2007 电线电缆电性能试验方法●GB/T 16927-1997 高电压试验技术●GB/T 17650-1998 取自电缆或光缆的材料燃烧时释出气体的试验方法●GB/T 17651-2008 电缆和光缆在火焰条件下的燃烧的烟密度测定●GB/T 18380-2008 电缆和光缆在火焰条件下的燃烧试验●JB/T 10181-2014 电缆载流量计算●JB/T 10696-2007 电线电缆机械和理化性能试验方法第6部分挤出护套刮磨试验●ISO 48：2007 硫化型或热塑性橡胶硬度测定（硬度在10IRHD和100IRHD之间）●IEC 60229：2007 具有特殊保护作用的挤包的电缆外护套的试验●IEC 60684：2003 绝缘软管第2部分：试验方法●IEC 60724：2000 额定电压不超过0.6/1kV电缆允许短路温度导则●IEC 60986：2000 额定电压不超过6kV(Um=7.2 kV)至30kV(Um=36kV)电缆的短路温度限值●IEC 61443：1999 额定电压30kV(Um=35 kV)以上电缆允许短路温度导则2.3.电缆产品主要原材料执行标准如下：●GB/T 3956-2008 电缆导体●GB/T 3952-2016 电工用铜线坯●GB/T 3953-2009 电工圆铜线●GB/T 4910-2009 镀锡圆铜线●GB/T 11091-2014 电缆用铜带●GB/T 3954-2014 电工圆铝杆●GB/T 3955-2009 电工圆铝线● B 800-05 电气用退火及中温回火8000系列铝合金导线标准规范（美标）●GB/T 8815-2008 电线电缆用软聚氯乙烯塑料●GB/T 15065-2009 电线电缆用黑色聚乙烯塑料●JB/T 10738-2007 额定电压35kV及以下挤包绝缘电缆半导电屏蔽料●JB/T 10260-2001 架空绝缘电缆黑色可交联聚乙烯绝缘料●GB/T 32129-2015 电线电缆用无卤低烟阻燃电缆料●JB/T 10437-2004 电线电缆用可交联聚乙烯绝缘料●YB/T 024-2008 铠装电缆用钢带●GB/T 3082-2008 铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝●GB/T 3428-2012 架空绞线用镀锌钢线●GB/T 19666-2005 阻燃和耐火电线电缆通则（附录C 云母带要求）●JB/T 10259-2001 电缆和光缆用阻水带●JC/T 174-2005 无碱玻璃纤维带3.额定电压450/750V聚氯乙烯绝缘固定布线用电缆●本项目所涉及到的电缆型号为： 60227 IEC 01(BV)450/750V3.1.产品保证符合下列运行条件3.1.1.额定电压：450/750 V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东电网公司揭阳供电局
1kV穿刺线夹技术规范书
揭阳明利电力设计有限公司
2013年4月
1
目 录
1 总则 ........................................................................................................................... 2
2 采用标准 ................................................................................................................... 2
3 主要技术参数 ........................................................................................................... 2
4 订货范围 ................................................................................................................... 4
5 标志与包装 ............................................................................................................... 4
2
1、 总则
本技术规范书适用于揭阳供电局进行材料采购的额定电压1kV及以下架空电力线路的
穿刺线夹。主要用于架空低压绝缘线（缆）连接、低压绝缘进户线T接、路灯及隧道
照明系统、大楼配电系统电缆支接以及配合接地环作为低压验电用。
2、采用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准
都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
IEC 60695-2-1(CTI750ºC)《国际电工电子产品着火危险试验》
GB/T2317.1《电力金具 机械试验方法》
GB/T2317.3《电力金具 热循环试验方法》
GB/T2317.4《电力金具 验收规则、标志与包装》
GB13140《家用和类似用途低压电路用的连接器件》
GB/T5169《电工电子产品着火危险试验 灼热丝试验方法》
GB9327.5《电缆导体压缩和机械连接接头试验方法》
DL/T765.3《额定电压10KV及以下架空绝缘导线金具》
GB12527《额定电压1KV及以下架空绝缘电缆》
3、主要技术参数
环境温度：±65 ℃ (如果在-10ºC,时安装 需加热导线外皮)
防污等级：IV
防护性能：IP65
线夹类型：穿刺结构，绝缘导线无需剥皮
安装地点：户内、户外、电缆沟。
3
电气额定参数：
额定频率：50Hz 额定电压：1kV
结构组件要求：
上下壳体：需采用高强度复合材料，可耐风化20年。
力矩螺母：采用非金属力矩螺母，具有绝缘化、高强度，耐腐蚀特点。扭力
误差不超过±1~1.5NM
支线端帽：使用硬质支线端帽在安装时固定支线位置，支线安装位置不易倾
斜，降低因安装所带来的故障隐患。
标准要求：
序号 检 测 项 目 标准要求
1
尺寸和外观检查 线夹尺寸符合标准要求。 线夹表面光滑平整、无裂纹、腐蚀斑点、无局部机械损伤、 色泽均
匀正常，无凸起颗粒、划痕等缺陷。
2
结构和组装检查
线夹配套完整、装卸灵活、松紧适度；
线夹无安装时需拆下的活动部件；
线夹闭合后的间隙不应大于2mm；
线夹应有扣紧装置且不会自动松开。
3
热镀锌层检查 将线夹连续4次浸入硫酸铜溶液，每次浸入时间为1min，每次取出后立即清洗，然后将试件浸入10%的盐酸溶液15s，去除试样上的金
属铜附着物，试验后试样应不露出铁基。
4
直流电阻试验
电阻比率Kj≤2.5
初始离散度α≤0.3
5
温升热循环试验
电阻比率离散度β≤0.3
电阻比率变化Dj≤0.15
最大电阻比率增长率λj≤1.5
线夹最高温度θjH≤θr(基准导体温度)
6
短路电流试验
3次短路
短路前后直流电阻变化率≤0.3
7
交流耐压试验
线夹浸入水中1H后，在绝缘线导体与进入水中的电极之间施加
3500V的交流试验电压，试验时间15min，线夹未击穿。
8
耐电痕试验 在绝缘线导体与线夹之间施加4kV的交流试验电压，经过101个喷
4
液周期后，表面应不燃烧、电极间不形成连续电弧、绝缘不击穿、
表面泄漏电流≤0.5A
9
体积电阻率测量 绝缘材料体积电阻率（70℃）≥1.0×1012Ωcm
10
热老化试验
老化前抗张强度≥10.0MPa；断裂伸长率≥300%
168h老化试验后（100℃）断裂伸长率≥300%
11
耐热试验
使用直径5mm钢球压在线夹任意平面部位，施加压力为20N，试件
温度保持在75±2℃，加压时间为1h，解除压力后压痕直径≤2mm
12
机械拉力试验 线夹正常安装后，主线拉断力应不小于95%的原导线拉断力。
13
阻燃试验
试验温度96010C，试验时间301s，应无火焰或不灼热，或者火
焰在灼热丝移开30s内熄灭。
14
防护等级试验 外壳防护等级达到IP65
4、订货范围
1kV穿刺线夹规格型号清单
物资编码 物资名称 物资名称及描述 计量
单位
备注
0100520
05188
穿刺线夹 穿刺线夹(1kV），主线16-95，支线定制 个
穿刺线夹(1kV)，主线50-185，支线定制
个
穿刺线夹（1kV），主线95-240，支线定制
个
穿刺线夹（1kV），主线120-400，支线定制
个
5、标志与包装
5.1 1kV穿刺线夹标志部位，尺寸应按图样的规定。
5.2 1kV穿刺线夹的标志与包装应符合GB 2317标准的规定：
a）独立包装，配件齐全。
b）有安装说明，及图示。
5.3 提供产品合格证、出厂检验报告。
