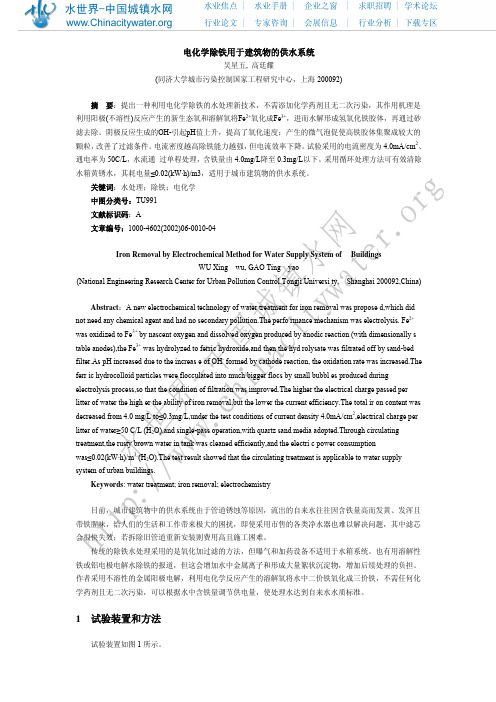

水世界-中国城镇水网h tt p://w w w .c h i n a c i t y w a t e r .o rg电化学除铁用于建筑物的供水系统吴星五, 高廷耀(同济大学城市污染控制国家工程研究中心，上海200092)摘 要：提出一种利用电化学除铁的水处理新技术，不需添加化学药剂且无二次污染，其作用机理是利用阳极(不溶性)反应产生的新生态氧和溶解氧将Fe 2+氧化成Fe 3+，进而水解形成氢氧化铁胶体，再通过砂滤去除。
阴极反应生成的OH-引起pH 值上升，提高了氧化速度；产生的微气泡促使高铁胶体集聚成较大的颗粒，改善了过滤条件。
电流密度越高除铁能力越强，但电流效率下降。
试验采用的电流密度为4.0mA/cm 2、通电率为50C/L ，水流通 过单程处理，含铁量由4.0mg/L 降至0.3mg/L 以下。
采用循环处理方法可有效清除水箱黄锈水，其耗电量≤0.02(kW·h)/m3，适用于城市建筑物的供水系统。
关键词：水处理；除铁；电化学 中图分类号：TU991 文献标识码：A文章编号：1000-4602(2002)06-0010-04Iron Removal by Electrochemical Method for Water Supply System of Buildings WU Xing wu , GAO Ting yao (National Engineering Research Center for Urban Pollution Control,Tongji Universi ty,Shanghai 200092,China) Abstract ：A new electrochemical technology of water treatment for iron removal was propose d,which did not need any chemical agent and had no secondary pollution.The perfo rmance mechanism was electrolysis. Fe 2+ was oxidized to Fe 3+ by nascent oxygen and dissolved oxygen produced by anodic reaction (with dimensionally stable anodes),the Fe 3+ was hydrolyzed to ferric hydroxide,and then the hyd rolysate was filtrated off by sand-bed filter.As pH increased due to the increas e of OH - formed by cathode reaction, the oxidation rate was increased.The ferr ic hydrocolloid particles were flocculated into much bigger flocs by small bubbl es produced duringelectrolysis process,so that the condition of filtration was improved.The higher the electrical charge passed perlitter of water the high er the ability of iron removal,but the lower the current efficiency.The total ir on content was decreased from 4.0 mg/L to ≤0.3mg/L,under the test conditions of current density 4.0mA/cm 2,electrical charge per litter of water ≥50 C/L (H 2O),and single-pass operation,with quartz sand media adopted.Through circulating treatment,the rusty brown water in tank was cleaned efficiently,and the electri c power consumption was ≤0.02(kW·h)/m 3 (H 2O).The test result showed that the circulating treatment is applicable to water supply system of urban buildings.Keywords : water treatment; iron removal; electrochemistry目前，城市建筑物中的供水系统由于管道锈蚀等原因，流出的自来水往往因含铁量高而发黄、发浑且带铁腥味，给人们的生活和工作带来极大的困扰，即使采用市售的各类净水器也难以解决问题，其中滤芯会很快失效；若拆除旧管道重新安装则费用高且施工困难。
2011年(环境工程学实验)3个实验讲义解析
环境工程实验指导书赵文霞，李再兴主编河北科技大学环境科学与工程学院二零零七年六月前言环境污染治理实验是环境工程专业的一门实践性必修课，是环境工程专业教学的一个重要环节。
其主要任务是：通过实验使学生初步掌握有关水、气、固废处理技术的基本实践方法、手段和操作技能，巩固和加深学生对所学理论知识的理解，培养学生独立思考、分析问题和解决问题的能力，并树立实事求是的科学态度和严肃认真的工作作风。
实验的基本要求是：掌握实验的基本原理和操作方法；能独立进行实验的全过程；实验过程中，要实事求是，严肃认真，细致整洁，爱护仪器设备；初步掌握测试技术及试验数据的分析处理技术，独立完成实验报告。
本实验指导书由河北科技大学环境科学与工程学院多年从事教学、科研及实验指导的教师赵文霞、李再兴、周保华、任爱玲、侯永江、国洁等编写。
赵文霞和李再兴负责文字、绘图及校对。
由于编者水平有限，加之时间仓促，书中错误和不妥之处在所难免，敬请读者批评指正。
编者2007年6月目录第一篇水污染控制工程实验实验一化学混凝实验一、实验目的分散在水中的胶体颗粒带有电荷，同时在布朗运动及其表面水化作用下，长期处于稳定分散状态，不能用自然沉淀方法去除。
向这种水中投加混凝剂后，可以使分散颗粒相互结合聚集增大，从水中分离出来。
由于各种废水差别很大，混凝效果不尽相同。
混凝剂的混凝效果不仅取决于混凝剂种类、投加量，同时还取决于水的pH、水温、浊度、水流速度梯度等影响。
通过本次实验，希望达到以下目的：1、加深对混凝沉淀原理的理解；2、掌握化学混凝工艺最佳混凝剂的筛选方法；3、掌握化学混凝工艺最佳工艺条件的确定方法。
二、实验原理化学混凝的处理对象主要是废水中的微小悬浮物和胶体物质。
根据胶体的特性，在废水处理过程中通常采用投加电解质、相反电荷的胶体或高分子物质等方法破坏胶体的稳定性，使胶体颗粒凝聚在一起形成大颗粒，然后通过沉淀分离，达到废水净化效果的目的。
关于化学混凝的机理主要有以下四种解释。
物理化学习题解答(十)
物理化学习题解答(十)习题p150~1531、要在面积为100cm2的薄铁片上两面都镀上厚度为0.05mm的均匀镍层，计算所需的时间。
已知所用电流为 2.0A，电流效率为96%，ρ(Ni,s)=8.9g.cm-3水M Ni=58.7g.mol-1。
解：V Ni=2×100×0.05×10-1=1cm3m Ni=ρV=8.9 g.cm-3×1 cm3=8.9gn Ni=m/M=8.9/58.7=0.1516molNi2+(aq) + 2e-→Ni(s)ξ=0.1516molQ理=zξF=2×0.1516×96484.5=29257.651CQ实=Q理/η电泳效率=29257.651/0.96=30476.72Ct= Q实/I=30476.72/2=15238.36s=4.23h2、在298K和标准压力下，试写出下列电解池在两极上所发生的反应，并计算其理论分解电压：(1)Pt(s)∣NaOH(1.0mol.kg-1,r±=0.68)∣Pt(s)(2) Pt(s)∣HBr(0.05mol.kg-1,r±=0.860)∣Pt(s)(3) Ag(s)∣AgNO3(0.01mol.kg-1,r±=0.902)‖AgNO3 (0.5mol.kg-1,r±=0.526)∣Ag(s) 解：(1) 阴极：4H2O(l) + 4e-→2H2(pө) + 4OH-(aq)φH2O/H2=φөH2O/H2–RT/F ln a OH-2H+(aq) + 2e-→H2(pө)H2O(l)==2H+(aq) + OH-(aq)φөH2O/H2=φH+/H2=φөH+/H2+ RT/F ln a H+=φөH+/H2+ RT/F ln Kөw =0.025678ln10-14= –0.828V 阳极：4OH-(aq) – 4e-→O2(pө) + 2H2O(l)φO2/OH-=φөO2 /OH-–RT/F ln a OH-电解反应：2H 2O(l)== 2H 2(p ө) + O 2(p ө)E=φO 2/OH -–φH 2O/H 2=φөO 2/OH -–φөH 2O/H 2= 0.401+0.828=1.229V(2) 阴极：2H +(aq ) + 2e -→H 2(p ө)φH +/H 2 =φөH +/H 2+ RT/F ln a H +阳极：2Br -(aq ) –2e - →Br 2(l)φBr 2/Br -= φөBr 2/Br -–RT/F ln a Br - 电解反应：2HBr(aq )== H 2(p ө) + Br 2(l)E=φBr 2/Br -–φH +/H 2 =φөBr 2/Br - –φөH +/H 2–RT/Fln a H + a Br -=1.065–0.025678ln (r ±m ±/m ө)2=1.065–0.025678×2ln(0.860×0.05)=1.227V(3) 阴极：Ag +(a 1) + e -→Ag(s)φAg +/Ag = φөAg +/Ag + RT/F ln a 1阳极：Ag(s) –e -→ Ag +(a 2)φAg +/Ag = φөAg +/Ag + RT/F ln a 2电解反应：Ag +(a 1)== Ag +(a 2)E=RT/Fln (a 2/a 1)= 2RT/Fln {(r ±,2m 2/m ө)/( r ±,1m 1/m ө)}= 2×0.025678ln { (0.902×0.01) /(0.526×0.5) }= –0.173V实际上电解池是原电池。
分析化学习题
5．根据如下极谱数据，计算Ni2+的浓度，结果以mg/L表示。(参考答案：1156mg/L)
6．用指示离子法测量铅离子浓度。已知镉对铅的扩散电流常数比为 0.924。对未知浓度的铅 离子溶液和浓度为 1.4x10-3mol/L的镉离子溶液进行极谱测量，测得扩散电流分别为：铅离子 4.40μA，镉离子 6.20μA。计算未知溶液中铅的浓度。(参考答案：9.2x10-4mol/L)
极谱分析习题
1．某金属离子因接受两个电子而得到还原。0.000200mol/L的这种金属离子溶液的平均极限 扩散电流为 12.0μA，毛细管的m2/3．τ1/6值为 1.60。试计算该金属离子在此溶液中的扩散系 数。(参考答案：D=9.55x10-4cm2/s)
2. 某一物质在滴汞电极上还原为一可逆波。当汞柱高度为 64.7cm时，测得平均扩散电流为 1.71μA。如果汞校高度为 83.1Байду номын сангаасm，那么平均扩散电流为多少? (参考答案：i d =1.93μA)
Eθ (Ag+/Ag) = 0.7995V。 8 一自动电位滴定仪以 0.1mL/s 的恒定速度滴加滴定剂。按设计要求，当二次微分滴定 曲线为零时，仪器自动关闭滴液装置，但由于机械延迟，使关闭时间晚了 2s。如果用这台 滴定仪以 0.1mol/L 的 Ce(IV) 来滴定 50mL 0.1mol/L 的 Fe(II)，由于延迟将引起多大的百 分误差？当滴定仪关闭时，电位将是多少？ 已知(Eθ [Ce(IV)/Ce(III)] = 1.28V ) 在用 Cu2+ 离子电极测定如下组成的电池时，得电动势值为 0.113V， Cu2+离子电极│Cu(1.5×10-4 mol/L)溶液体积 20mL || SCE 向溶液中加入 5mL NH 3 溶液,使待测液中 NH 3 浓度保持为 0.1mol/L，这时测得电动势值为 0.593V，试求铜氨配离子 [Cu(NH 3 ) 3 2+] 的不稳定常数。 9 10 如用饱和甘汞电极为参比电极，铂电极为指示电极，以KMnO 4 滴定 Mn2+(计量点 。为进行自动电位滴定，请算出计量点时应控制终点电位值为多 时[H+]= 1.00×10-8 mol/L） 少?(vs.SCE) MnO 4 - + 4H++ 3e-＝ MnO 2 + 2H 2 O Eθ 1 =1.695V + 2+ MnO 2 + 4H + 2e ＝ Mn + 2H 2 O Eθ 2 =1.23V
水环境累类实验指导书
第八章水质工程实验实验一混凝实验一、实验目的1.掌握混凝实验的操作过程，加深对混凝机理的理解；2.了解水样pH值对混凝的影响及最佳投药量的确定方法。
二、实验原理地表水中含有一些粒径在0.001～1μm的颗粒，这些颗粒称作胶体，它在重力作用下难以沉降，虽然它们之间存在着布朗运动，但由于胶体表面带有电荷而长期处于分散而稳定的状态，它的存在使水具有一定的浓度，向水中投加一些化学药品，减少其胶体表面的带电量，破坏其稳定性，使分散的颗粒聚集增大，从水中分离出来，以除去水中的浊度，这个过程叫混凝，投加的化学药品叫混凝剂，混凝效果与混凝剂种类、投加量及水样的pH值密切相关。
三、实验仪器DC-506智能搅拌器、SZD-2智能浊度仪、Sension酸度计实验搅拌机示意图1.电机；2.搅拌杯；3.搅拌桨；4.传动齿轮。
四、实验步骤1.用高岭土配制一定浊度的水样，并准确测定其浊度（NTU）温度（℃）。
2.将上述水样分为三份，用酸、碱调节其PH值为酸性、中性、碱性并准确测定。
3.每个水样取6份（每份1000mL）于搅拌杯中并置于搅拌器上。
4.设置搅拌器的工作状态：① 混合阶段：转速300 r/min，时间1min；② 反应阶段：转速50 r/min，时间10 min；③ 沉降阶段：转速0 r/min，时间20 min。
5.取混凝剂[2%的Al2(SO4)3]1，3，5，7，9，11mL于加药管内，启动搅拌器并加入混凝剂，观察水样变化情况。
6.沉降结果后取水样上清液测定其残留浊度。
五、实验结果记录表原水浊度NTU 原水温度℃六、绘制投药量——残留浊度曲线并确定每个水样的最佳投药量七、回答问题1、根据在实验中所观察到的现象及实验结果，简述影响混凝的几个因素。
2、在最佳投药量出现后再增大投药量混凝效果为什么会变差？实验二 软化与除碱实验一、实验目的地下水中含有Ca 2+、Mg 2+、HCO 3—等离子，Ca 2+、Mg 2+称为硬度，HCO 3—称为碱度。
电絮凝技术在水处理中的应用
电絮凝技术在水处理中的应用发表时间：2018-10-18T11:54:47.247Z 来源：《防护工程》2018年第12期作者：张晨[导读] 逐渐受到研究者的关注。
将电絮凝技术应用到废水处理中，可利用废水的含盐特性，降低电絮凝所需的电量消耗，从而在较低能耗下达到废水处理的目的。
因此，电絮凝在废水处理中的研究与应用逐渐增多。
张晨无锡新吴环保科技有限公司江苏无锡 214028摘要：由于工业废水中含有大量的盐类对微生物有一定的抑制作用，采用常规生化方法处理废水较难达到处理需求，电絮凝技术因具有去除污染物效率高、操作简单和占地面积小等优点，逐渐受到研究者的关注。
将电絮凝技术应用到废水处理中，可利用废水的含盐特性，降低电絮凝所需的电量消耗，从而在较低能耗下达到废水处理的目的。
因此，电絮凝在废水处理中的研究与应用逐渐增多。
关键词：废水；电絮凝；污水处理1前言随着社会经济的发展，水资源需求量迅速增加，水资源污染等问题日益严重。
人们对于环境的关注度越来越高，为了更好实现对于环境的有效防治，有必要加强废水处理的管理，本文中，主要介绍了电絮凝技术的技术原理，以及其在废水处理中的应用。
2电絮凝技术2.1技术原理电絮凝技术，又称电混凝技术，该技术的作用原理是：对或多对金属电极(铝或铁)，在每对电极中加入电压，此时成对的金属阴阳极会发生一系列电化学反应，并在水溶液中形成电流，溶出Al3+或Fe2+等离子。
这些离子在水中进一步水解，通过类似于无机絮凝剂的反应过程和机理后，产生混凝或絮凝作用。
其中发生的主要反应如下：阳极主要是Al电解生成Al3+反应：在不同的pH条件下，金属离子及其水解聚合产物会与絮凝剂一样，具有吸附电中和、压缩双电子层、及沉淀网捕等作用。
电极表面释放出的微小气泡起到了搅拌的作用，加速了胶体颗粒的碰撞几率，产生的絮体密度小于水时就会上浮至水面，密度大于水时则下沉到水底，从而达到分离、去除的目的，能够有效地去除水中悬浮物、胶体、不溶性COD等化合物。
155-174 第八章电解质溶液
=
a++
a − −
=+ +−
1
=
+ +
− −
1
1
m
=
m + +
m − −
=
+
+
−
−
mB
a
=
m m
aB
=
a + +
a − −
= a
离子强度： I
=1 2
B
mB zB2
德拜—休克尔极限公式
lg = − A z+ z− I 在 298K 时，使用简化公式时，A 值取
0.509(
mol kg
在。摩尔电导率随浓度的变化与电导率不同，浓度降低，粒子之间相互作用减弱，正、负讘
的运动速率因而增加，故摩尔电导率增加。
4．怎样分别求强电解质和弱电解质的无限稀释摩尔电导率？为什么要用不同的方法？
答：在低浓度下，强电解质溶液的摩尔电导率与 c 成线性关系。
( ) m = m 1− c
在一定温度下，一定电解质溶液来说， 是定值，通过作图，直线与纵坐标的交点即
B
= B
(T
)
+
RTInγm,B
mB mB
= B
(T ) + RTInam,B
电解质
B
=
B
(T ) + RTInaB
=
B
(T ) + RTIna+ν+
aν− −
活度因子表示式：非电解质
am,B
=
ν m,B
mB mB
电解质
aB
=
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 探討電化學混凝之電流效率、pH變化及用電量估算 ---以鋁極板為例
黃建宏，開南大學通識教育中心助理教授 章日行，朝陽科技大學環境工程與管理系副教授
摘要 在固定電流條件下操作電混凝，水溶液中添加氯化鈉除了可以增加溶液導電度降低所頇電壓進而減少電能之消耗外，其氯離子對極板具孔蝕作用有助於電流產生。由於電溶解及化學溶解之雙重作用，鋁離子實際溶出量較法拉第定律之理論值還高，電流效率皆大於100%。鋁之溶解量與電流密度成正比與氯化鈉之添加量無關，其溶出量亦與操作時間成正比，電流密度較高時其線性方程式斜率較大，鋁離子溶出之速度較快，代表可在較短時間獲得混凝所頇之膠羽，但消耗之電量亦較大。酸性溶液起始pH若達2.5以上，經5分鐘操作後其pH即可趨於穩定然後維持在9左右，有利於形成氫氧化鋁膠羽。電混凝法可以有效去除印刷電路板製程產生之含銅、鎳廢水，在三分鐘內其濃度即可降至管制標準以下，處理每噸廢水之用電量約為0.894 KWh。
關鍵字：電混凝、電流效率、銅、鎳
一、 前言 在環境工程之廢水處理技術領域中，以化學加藥﹙例如：明礬﹚混凝沈澱去除污染物是一個傳統上經常使用並且具有一定效率之方法，但目前有很多的研究﹝1, 2﹞期望以電化學混凝法﹙或稱電混凝法﹚取代傳統之化學混凝法，主要原因為其方法簡單、快速且有效。電混凝技術直接利用反應槽中犧牲陽極（常使用鋁或鐵）所產生之金屬離子與陰極所產生之氫氧根離子形成膠羽而達到混凝沈澱 2
去除污染物之目的，而且電混凝過程中可藉由陽極產生之氧氣氣泡及陰極產生之氫氣氣泡達到攪拌或浮除之效果，因此不需加入化學藥品及機械攪拌即可達到混凝之目的。電混凝法可去除各類有機及無機污染物﹝1- 6﹞，且反應速度極快，在短時間內﹙通常僅需數分鐘﹚即可見其成效。但是，由於電混凝法之操作成本因其消耗電量而可能相對較高，故要使其與傳統之化學混凝法具競爭力，仍需投 入更多的研究，以掌握更有效率的操作參數。 在以電化學方法處理污染物之應用上，為順利操控各項化學反應，電壓或電流的控制為相當重要之操作參數。一般而言，電混凝法要在電極板間產生電流所需克服之電位包括平衡電位、濃度過電位、活化過電位及歐姆過電位等﹝2, 7﹞。因此，為降低反應所需電壓以節省能源並令反應順利發生，即應避免濃度、活性及電阻等各類極化（polarization）現象產生。以電混凝法去除污染物，在廢水溶液中添加電解質可以增加導電度以降低電壓進而達到節能之目的，常見使用之電解質包括氯化鉀﹙KCl﹚、氯化鈉﹙NaCl﹚、硝酸鈉﹙3NaNO﹚...等鹽類物質。
氯離子或硝酸根離子在反應過程中會對金屬陽極板產生孔蝕﹙pitting﹚作用，可避免陽極板表面生成惰性層﹙passivation﹚而導致電阻極化﹝8-11﹞。依先前之研究，在固定電壓之操作條件下，添加硝酸鹽雖具有孔蝕功能，能令電解槽維持穩定之電流，使陽極溶出鋁離子、陰極產生OH-，但由於pH上升過高，導致4)(OHAl成為主要物種，無法形成膠羽，但在氯鹽溶液中，氯離子提供較高之導
電度並令電解槽維持相對較高之電流，鋁離子溶出、溶液pH隨時間呈現先升高後下降然後維持在9〜10之間，故可形成並觀察到明顯之氫氧化鋁膠羽、進而迅速且有效的將重金屬鎘從溶液中移除﹝10﹞。含重金屬廢水多為酸性且其存在水溶液中之形態與pH具有很大之關係，而以電混凝法去除重金屬污染物更頇注意溶液在操作過程中pH變化情形﹝9, 10﹞。 本研究選擇於溶液中添加不同濃度之氯化鈉，並調配不同之溶液起始pH值以進行一系列之實驗，探討在不同電流密度下，電混凝反應之電流效率、鋁離子釋放量、電壓變化及估算其所消耗電量，再以國內某工廠印刷電路板製程中產生之含重金屬銅、鎳廢水進行試驗。
二、實驗材料與方法 2.1 實驗材料及設備 本研究於溶液中添加之氯化鈉﹙Riedel-de-Haën, USA﹚，純度99.6 %，係採購自友和貿易股份有限公司。若頇調整溶液之酸、鹼性則以硫酸及氫氧化鈉調配。進行電化學混凝實驗之電解反應槽為自製，PVC材質，陽極為金屬鋁板，
陰極為石墨板，其規格說明如下： 3
極板面積：82 cm2 極板間距：1.0 cm 反應槽總容積：250 cm3 (含循環管線50 cm3)
反應槽外接直流電供應器以提供所需電流。直流電供應器為茂迪股份有限公司 （MOTECH INDUSTRIES INC）出產，型號為PPS1002F/CE/MT（0 to 18 V, 0 to 4 A），可自動讀取電壓值。反應前後之溶液重金屬濃度以ICP量測。實驗設置如圖1所示。
圖1 實驗設置示意圖 2.2 試驗方法 本研究採固定電流的方式進行實驗，使用之電流包括0.5安培、1.0安培、1.5安培及2.0安培，其電流密度﹙current density﹚分別為60.98 A/m2、121.95 A/m2、
182.93 A/m2及243.90 A/m2，為了便於理解，後續之部分圖表中其電流密度以60
A/m2、120 A/m2、180 A/m2及240 A/m2等整數值表示之。試驗過程大致上可分
三個部份，第一部份於去離子水溶液中添加不同濃度之氯化鈉，分別為1.00 g/L、1.75 g/L及2.5 g/L，搭配上述之四種不同電流操作10分鐘，探討在不同添加量﹙即導電度﹚下對電壓造成之影響，並詳細記錄每分鐘之電壓變化以計算消耗之電量。於反應前後量測陽極鋁板之重量損失，以獲得鋁離子之釋放量，並用以計
算及探討電流效率。第二部分依前部分之實驗結果挑選出一適當氯化鈉添加量後，再分別進行5、10、15及20分鐘電混凝反應，紀錄鋁離子溶出量，以獲得 4
操作電流下與鋁離子隨反應時間釋出量的關係，可用以建立電混凝系統的操作曲線。由於氫氧化鋁之化學形態與溶液pH值有很大的關係，故亦針對不同的溶液起始pH值進行混凝試驗以了解其pH隨不同操作條件之變化情形。第三部分，採一實廠﹙印刷電路板製程﹚產生之含重金屬銅、鎳水洗廢水進行試驗，瞭解其 處理效果並計算其所需之耗電量。 操作上述各部分之電混凝實驗時，反應槽內溶液以蠕動幫浦﹙調整速率至250 cm3/min﹚進行內部循環用以確保所有溶液均充分混合並通過極板。操作時間內，每分鐘紀錄電壓及pH值變化﹙酸鹼度計，Suntex，SP-701﹚。若需採樣，每次採樣10 cm3，採樣後立即補入同體積之原實驗溶液。採樣之溶液儲了量測pH值外，並量測其導電度﹙導電度計，Suntex，SC-170﹚，約沉澱30分鐘後採其上澄液量測重金屬濃度﹙感應耦合電漿放射光譜儀，Thermo，IRIS Intrepid II XSP﹚。
三、結果與討論 當使用金屬鋁作為電化學混凝的陽極，石墨作為陰極時，反應槽中會產生之主要反應如下： (a) 陽極之氧化反應：
eAlAls33)( (1)
eHOOHg442
)(22 (2)
(b) 陰極之還原反應： OHHeOHg222
)(22 (3)
(c) 陽極產生之3Al與陰極產生之OH在溶液中形成氫氧化鋁膠羽： )(33)(3sOHAlOHAl (4)
當然，隨著溶液pH之變化，鋁離子會有不同之水解形態，如2)(OHAl、
2)(OHAl、4)(OHAl等。事實上，亦會產生422)(OHAl、543)(OHAl、3156)(OHAl、
4177)(OHAl、4208)(OHAl、524413)(OHOAl及53413)(OHAl等之鋁多聚體形式之水解
產物﹝12, 13﹞。
3.1 氯化鈉添加量對電壓、耗電量之影響 本實驗於每升溶液中分別添加1.00、1.75及2.50 g之氯化鈉，並以0.5、1.0、 5
1.5及2.0安培之固定電流操作10分鐘，探討氯化鈉添加量對電壓及電流效率之影響。實驗結果如表1所示，表中之Vavg 為操作10分鐘之平均電壓、mAl(R)為陽極鋁反應後之實際重量損失、Φ為電流效率。本研究中之電流效率Φ，定義如 式(5)，式(5)中mAl(R)為鋁板經反應後之實際重量損失，mAl(T)則為理論重量損失。 mAl(T)由式(6)法拉第定律計算之，式中之I為電流、t為反應時間、M為原子量、
n為鋁之價數3、F為法拉第常數96500庫倫。
()()Φ100%AlRAlT
m
m (5)
()AlTItMmnF (6)
表1不同操作電流及氯化鈉濃度，經10分鐘電混凝反應後鋁溶出量與電流效率 Current (A) NaCl (g/L) Vavg(V) mAl(R)(mg) Φ(%) 0.5 (60 A/m2) 1.00 5.24 28 100 1.75 3.82 35 125 2.50 3.05 33 118 1.0 (120 A/m2) 1.00 9.27 66 118 1.75 6.15 75 134 2.50 4.89 71 127 1.5 (180 A/m2) 1.00 13.10 102 122 1.75 9.06 98 117 2.50 6.73 93 111 2.0 (240 A/m2) 1.00 16.70 138 123 1.75 12.03 144 129 2.50 8.81 141 126
探討表1中之平均電壓變化情形，依照歐姆定律： IRV (7) V為電壓（伏特）、I為電流（安培）、R為電阻（歐姆）。在固定電流I之操作條件下，電壓與電阻成正比，而導電度為電阻之倒數，故電壓與導電度成反比。一般而言，溶液之導電度與所含電解質濃度有關，電解質濃度越高其導電度越
高。進一步來看，要令電化學反應槽中電流產生，其電壓必頇克服包括平衡電位、活化過電位、極板惰性過電位、濃度過電位及溶液歐姆過電位等項目﹝2﹞。考量本實驗溶液成分單純、氯離子對陽極鋁板會產生孔蝕作用、反應槽間距小且槽
