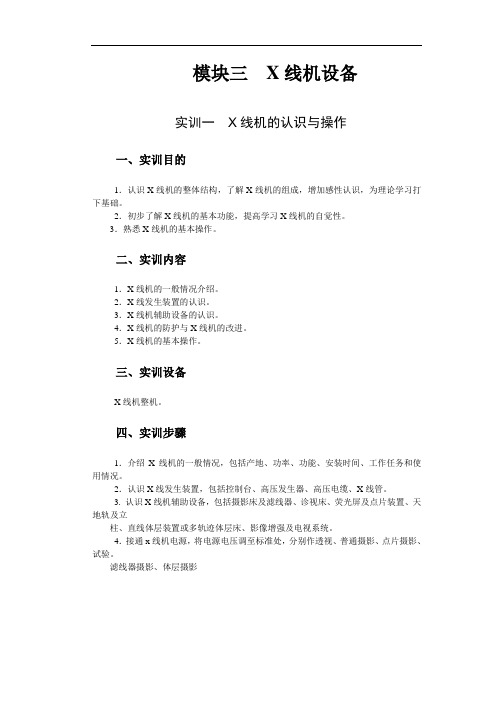

模块三X线机设备实训一X线机的认识与操作一、实训目的1．认识X线机的整体结构，了解X线机的组成，增加感性认识，为理论学习打下基础。
2．初步了解X线机的基本功能，提高学习X线机的自觉性。
3．熟悉X线机的基本操作。
二、实训内容1．X线机的一般情况介绍。
2．X线发生装置的认识。
3．X线机辅助设备的认识。
4．X线机的防护与X线机的改进。
5．X线机的基本操作。
三、实训设备X线机整机。
四、实训步骤1．介绍X线机的一般情况，包括产地、功率、功能、安装时间、工作任务和使用情况。
2．认识X线发生装置，包括控制台、高压发生器、高压电缆、X线管。
3. 认识X线机辅助设备，包括摄影床及滤线器、诊视床、荧光屏及点片装置、天地轨及立柱、直线体层装置或多轨迹体层床、影像增强及电视系统。
4．接通x线机电源，将电源电压调至标准处，分别作透视、普通摄影、点片摄影、试验。
滤线器摄影、体层摄影五、实训提示（学生通过实训的目的、内容、步骤、实训提示，掌握基本技能）1．通过认识X线发生装置，掌握x线机的基本结构。
2．通过认识X线辅助装置，熟悉x线管的支持装置、诊视床、摄影床等设备。
3．通过X线机的基本操作，了解x线机的临床应用，熟练掌握x线机的管电压、管电流、摄影时间的调整。
六、实训思考（通过联系实际的思考题，提高运用知识解决问题的能力）1．X线机使用过程中的注意事项有哪些？2．X线机的管电压、管电流、摄影时间的调整需要符合什么原则？3．X线机的临床应用有哪些？（谢平）实训二X线管认知、常见故障分析与维护一、实训目的1．掌握X线管外观检查的方法。
2．学会更换X线管的方法。
二、实训内容1．X线管的外观检查。
2．X线管灯丝加热实验。
3．更换固定阳极X线管。
三、实训设备实训分组进行，每组需以下设备：1．固定阳极X线管及阳极、阴极。
2．旋转阳极X线管及阳极、阴极。
3．固定阳极X线管管套（带高压插座）。
4．乙醚或四氯化碳250ml。
5．防护用品（铅屏风、铅眼镜等）。
Ｘ射线机的通电试验X光机维修（转载）
Ｘ射线机的通电试验X光机维修（转载）Ｘ射线机的通电试验X光机维修（转载）当Ｘ射线机的机械安装结束，高压发生器、控制台等按计划就位后，需将各部件作电路上的连接，进行通电试验。
一台新Ｘ射线机，出厂时虽经厂方调整检验，但经多次搬动、装运后，到用户手中，可能因受振造成接线松脱、部件松动脱落，甚至破碎、损坏等故障。
对于机房迁移重装的Ｘ射线机和因故障而修理过的Ｘ射线机，也必须经过重新调试才能投入使用。
通电试验的目的就是按照设计要求，对Ｘ射线机的接线、部件质量、工作性能及工作时序等作一次全面的检查，并为以后主要参数的检测和调整排除障碍。
通电试验的顺序应该是先进行低压空载试验，后进行高压试验。
低压试验包括电源电路、控制电路、Ｘ射线管灯丝电路、辅助装置电路的试验；高压试验包括高压电路的空载和负载试验。
Ｘ射线机通电试验应在熟悉机器的基础上有条不紊的进行，应先进行低压实验，再进行高压实验，实验中应思想集中，避免损坏机器，还应记录原始数据存档备查。
Ｘ射线机通电试验不宜单人工作，要做到谨慎细致，防止事故的发生。
一、低压电路的通电试验（一）电源电路的通电试验首先检查电源电压是否符合说明书要求，尔后进行通电实验。
一是看能否正常“开”、“关”电源；二是在电源电压调节到位后检查各抽头电压是否符合要求，并作记录。
(二)控制电路的通电试验由于控制电路的电器多、工作程序分明、电路结构复杂多样，试验时应循序渐进，按工作程序慎重地逐一完成。
通电前注意高压初级电路接线务必不能接上，并应将高压发生器接线盒上的高压初级接线柱用铜线短接入地。
通常还在控制台高压初级的接线柱上并联一只量程与电路最高电压值相适应的电压表和两只串联的220V100W灯泡，以备在试验时观察高压初级电压。
1.透视控制电路的试验开机后选择透视位，踩下脚闸或按下透视按钮，应听到透视继电器的吸合声，高压指示灯应点亮，并联在高压初级接线柱上的电压表应有指数，灯泡点燃。
调节透视千伏旋钮，电压表指数和灯泡亮度应有相应变化。
