GSM
GSM
全球移动通讯系统Global System of Mobile communication就是众所周知的GSM，是当前应用最为广泛的移动电话标准。
全球超过200个国家和地区超过10亿人正在使用GSM电话。
GSM标准的无处不在使得在移动电话运营商之间签署"漫游协定"后用户的国际漫游变得很平常。
GSM 较之它以前的标准最大的不同是他的信令和语音信道都是数字式的，因此GSM被看作是第二代(2G)移动电话系统。
这说明数字通讯从很早就已经构建到系统中。
GSM是一个当前由3GPP开发的开放标准。
概述GSM是Global System For Mobile Communications的缩写。
由欧洲电信标准组织ETSI制订的一个数字移动通信标准。
GSM是全球移动通信系统(Global System of Mobile communication) 的简称。
它的空中接口采用时分多址技术。
自90年代中期投入商用以来，被全球超过100个国家采用。
GSM标准的设备占据当前全球蜂窝移动通信设备市场80%以上。
GSM 是当前应用最为广泛的移动电话标准。
全球超过200个国家和地区超过10亿人正在使用GSM电话。
所有用户可以在签署了"漫游协定"移动电话运营商之间自由漫游。
GSM 较之它以前的标准最大的不同是它的信令和语音信道都是数字式的，因此GSM被看作是第二代(2G)移动电话系统。
这说明数字通讯从很早就已经构建到系统中。
GSM是一个当前由3GPP开发的开放标准。
从用户观点出发，GSM 的主要优势在于用户可以从更高的数字语音质量和低费用的[SMS]之间作出选择。
网络运营商的优势是他们可以不同的客户定制他们的设备配置，因为GSM作为开放标准提供了更容易的互操作性。
这样，标准就允许网络运营商提供漫游服务，用户就可以在全球使用他们的移动电话了。
GSM 作为一个继续开发的标准，保持向後兼容原始的GSM电话，例如报文交换能力在Release '97版本的标准才被加入进来，也就是GPRS。
GSM技术简介
D网和G网的不同点
• 无线电波传播规律不同
– DCS-1800的频率较高，无线基站的密度要 比G网高，蜂窝半径相对要小 – 手机的输出功率不同 – 抗干扰性能不同
采用GSM900／1800双频系统
• 除射频部分外，两系统具有基本相同的软硬件结构 • 两网络拓扑结构相同，可共用MSC、HLR、BSC及 OMC • 两网络可共用站址 • 虽然电波的传播特性不尽相同，但无线频率规划方法 及工具却基本相同 • GSM1800无线覆盖范围小，小区半径小，覆盖相同的 区域需要较多基站，因此提高了单位面积的网络容量 • 由于两者原理与系统结构相同，可以节约网络运行维 护及人员培训费用。
– 广播控制信道（BCCH）
• 传输通用信息，用于移动台测量信号强度和识别小区标志 等。
公共控制信道（CCCH）
• 用途是在呼叫接续阶段，传输链路连接所需要 的控制信令与信息
– 寻呼信道（PCH）
• 传输基站寻呼移动台的信息 • 下行信道，点对多点方式
– 随机接入信道（RACH）
• 移动台申请入网时，向基站发送入网请求信息 • 上行信道，点对点方式
– 发射机 – 接收机 – 支持各种小区结构（如全向、扇形、星状和链状） 所需要的天线 – 连接基站控制器的接口电路 – 收发台本身所需要的检测和控制装置
基站控制台BSC
• 具有对多个BTS进行控制的功能 • 主要功能是进行
– – – – – – 无线信道管理 小区配置数据管理 定位 实施呼叫 通信链路的建立和拆除 切换
– 全速率话音业务信道（TCH/FS） – 半速率话音业务信道（TCH/HS）
• 数据业务信道
– 全速率数据业务信道 – 半速率数据业务信道
广播信道（BCH）

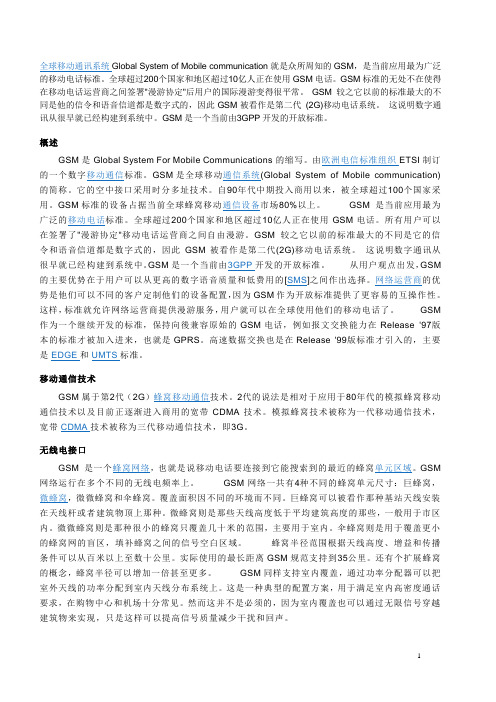

GSM
全球移动通讯系统就是众所周知的GSM，是当前应用最为广泛的移动电话标准。
全球超过200个国家和地区超过10亿人正在使用GSM 电话。
GSM标准的无处不在使得在移动电话运营商之间签署"漫游协定"后用户的国际漫游变得很平常。
GSM 较之它以前的标准最大的不同是他的信令和语音信道都是数字式的，因此GSM被看作是第二代(2G)移动电话系统。
这说明数字通讯从很早就已经构建到系统中。
GSM是一个当前由3GPP开发的开放标准。
GSM是由欧洲电信标准组织ETSI制订的一个数字移动通信标准。
GSM是全球移动通信系统的简称。
它的空中接口采用时分多址技术.自90年代中期投入商用以来，为全球超过100个国家采用。
GSM标准的设备占据当前全球蜂窝移动通信设备市场80%以上。
GSM属于2代蜂窝移动通信技术。
2代的说法是相对于应用于80年代的模拟蜂窝移动通信技术以及目前正逐渐进入商用的宽带CDMA技术。
模拟蜂窝技术被称为一代移动通信技术，宽带CDMA 技术也即三代3G。
从用户观点出发， GSM的主要优势在于用户可以从更高的数字语音质量和低费用的[SMS]]之间作出选择。
网络运营商的优势是他们可以不同的客户定制他们的设备配置，因为GSM作为开放标准提供了更容易的互操作性。
这样，标准就允许网络运营商提供漫游服务，用户就可以在全球使用他们的移动电话了。
GSM作为一个继续开发的标准，保持向後兼容原始的GSM电话，例如报文交换能力在Release '97版本的标准才被加入进来，也就是GPRS。
高速数据交换也是在Release '99版标准才引入的，主要是EDGE和UMTS标准。
无线电接口GSM 是一个蜂窝网络,也就是说移动电话要连接到它能搜索到的最近的蜂窝单元区域。
GSM网络运行在多个不同的无线电频率上。
GSM网络一共有4种不同的蜂窝单元尺寸：巨蜂窝，微蜂窝，微微蜂窝和伞蜂窝。
覆盖面积因不同的环境而不同。
各国及地区GSM网络代码表(网络标识位置参数说明)讲解
MCC--- 移动国家号码，由3位数字组成，唯一地识别移动客户所属的国家。
我国为460。
定义：移动国家号(MCC)由三位十进制数组成，它表明移动用户(或系统)归属的国家。
格式：移动国家号(MCC)由三个十进制数组成，编码范围为十进制的000－999 传送：移动国家号用于国际移动用户识别(IMSI)中和位置区识别(LAI)中。
MNC--- 移动网号，由2位数字组成，用于识别移动客户所归属的移动网。
中国移动GSM PLMN网为00，中国联通GSMPLMN网为0l。
定义:移动网号(MNC)是一组十进制码，用以唯一地表示某个国家(由MCC确定)内的某一个特定的GSM PLMN网。
格式:移动网号(MNC)由二个十进制数组成，编码范围为十进制的00－99。
传送:移动网号用于国际移动用户识别(IMSI)和位置区识别(LAI)之中。
位置区识别(LAI):位置区识别在每个小区广播的系统消息中周期发送，其中的移动网号(MNC)表示GSMPLMN的网络号。
移动台将接收到的该信息作为网络选择的重要依据之一。
移动台的IMSI：移动台的IMSI中同样包含了移动网号(MNC)，它表示该移动用户所属的GSMPLMN网。
当移动台在网络上登录或申请某种业务时，移动台必须将IMSI报告给网络(在不能使用IMIS的情况下)。
网络则根据IMSI中的移动网号(MNC)来判断该用户是否为漫游用户，并将MNC作为寻址用户HLR的重要参数之一。
设置及影响：作为全球唯一的国家识别标准，MCC的资源由国际电联(ITU)统一分配和管理。
ITU建议书E.212(兰皮书)规定了各国的MCC号码。
由于MCC的特殊意义，因此它在网络中一旦设定之后是不允许更改的。
若一个国家中有多于一个的GSM公司陆地移动网(PLMN)，则每个网必须具有不同的MNC。
MNC 一般由国家的有关电信管理部门统一分配，同一个营运者可以拥有一个或多个MNC(视业务提供的规模而定)，但不同的营运者不可以分享相同的MNC。
GSM系统的主要特点GSM的主要...
GSM系统的主要特点GSM的主要特点如下：1)频谱效率高由于采用了高效调制器、信道编码、交织、均衡和话音编码技术等，使系统具有高的频谱效率。
2)容量大由于每个信道传输带宽增加，使同频复用载干比要求降低至9dB，故GSM系统的同频复用模式可以缩小到4/12或3/9甚至更小（模拟系统为7/21）；加上半速率话音编码的引入和自动话务分配以减小越区切换的次数，使GSM系统的容量效率（每兆赫每小区道数）比TACS系统提高了3~5倍。
3)话音质量与无线传输质量无关在900MHZ频带中，使用TDMA（时分复用多路接入）的全数字的方式工作。
鉴于数字传输技术的特点以及GSM规范中有关空中接口和话音编码的定义，在门限值以上时，话音质量总是与无线传输质量无关。
4)开放的接口GSM标准所提供的开放性接口，不仅限于空中接口，而且包括网络之间以及网络中各设备实体之间，例如A接口。
5)安全性好通过鉴权、加密和TMSI号码的使用，达到安全目的。
鉴权用来证实用户的入网权利。
其实现方式是从网络向MS发出一个质疑信号，然后MS端的SIM卡按照其密钥Ki计算出一个签字响应SRES发回给鉴权中心，网络鉴权中心比较两个签字响应SRES，若一致则通过，否则取消。
可与ISDN、PSTN等网络互连6)与其它网络的互连通常利用现有的标准，如ISUP或TUP等。
7)在SIM卡基础上实现漫游在国家网内和跨国界间的通信中，该系统能提供自动漫游（泛欧漫游）。
漫游是移动通信的重要特征，它使得用户可以从一个网络自动进入另一个网络。
对于GSM标准，它可以提供全球漫游，当然，网络经营者之间的某些协议还是必须的，例如为了计费，可通过MOU协调。
在GSM系统中，漫游是在SIM卡识别号以及被称为IMSI的国际移动用户识别号的基础上实现的。
这意味着用户不必带着终端设备而只需带其SIM卡进入其它国家即可。
终端设备可以租借，仍可达到用户号码不变，计费帐号不变的目的。
8)能自动选择路由对一个移动用户发起一次呼叫的用户将不需要知道移动用户的位置，因为呼叫将被自动选路到合适的移动设备。
GSM基础知识简介
GSM系统中的数字标识
移动台的ISDN号：（MS-ISDN）
是指主叫客户为呼叫数字公用陆地蜂窝移动通信 网中客户所需拨打的号码。其结构：
国家号码（CC） NDC（N1N2N3） H0H1H2H3 ABCD
CC 国家码86 NDC 数字移动业务接入码，由N1N2N3三们组成 H0H1H2H3为HLR的识别号，H0H1H2全国统一分配， H3由省内分配。 ABCD为每个HLR中移动用户的号码
GSM系统接口示意图
GSM系统接口说明
Um接口：是移动台（MS）与BTS之间的接口，用于移动台
与GSM系统的固定部分之间的互通。 Abit接口：是BTS与BSC之间的接口，此接口支持所有向用 户提供的业务，并支持对BTS无线设备的控制和无线频率的 分配。 A接口：是NSS和BSS之间的接口。该接口传送有关移动呼 叫处理、基站管理、移动台管理、信道管理等信息，并与 Um接口互通，在MSC和移动台之间互传信息。 B接口：是VLR与MSC之间的接口。MSC通过该接口向VLR传 送漫游用户位置信息，并在呼叫建立时向VLR查询漫游用户 的有关数据。
呼叫处理-客户状态
MS关机（也称分离状态）：当MS切断电源关机时，MS即向
网路发送最后一条消息，其中包括分离处理请求，MSC接收 到后，随即通知VLR对该MS对应的IMSI上作“分离”标记， 而归属位置寄存器（HLR）并没有得到该客户已脱离网路的 通知。当该客户被寻呼，HLR向拜访MSC/VLR要漫游号码时 ，MSC/VLR通知HLR该客户已分离网路，不再需要发送寻找 该客户的寻呼消息 位置更新：MS在移动中发现其位置区发生了变化，则发送 位置更新请求至MSC/VLR，MSC将识别出该MS是已登记用户 还是新用户，并进行新位置区登记 MS通话：无线网路分配给MS一个业务信道传送话音或数据 ，并在该客户ISDN上标注客户忙 切换：当MS移动时，由于接收质量原因，需要通过空中接 口不时地改变网络的连接，其相应的TCH进行变换。
GSM手机原理框图
蜂窝移动通信系统GSM系统概述GSM数字移动通信系统是由欧洲主要电信运营者和制造厂家组成的标准化委员会设计出来的，它是在蜂窝系统的基础上发展而成。
蜂窝系统的概念和理论在二十世纪六十年代就由美国贝尔实验室等单位提了出来，但其复杂的控制系统，尤其是实现移动台的控制直到七十年代随着半导体技术的成熟，大规模集成电路器件和微处理器技术的发展以及表面贴装工艺的广泛应用，才为蜂窝移动通信的实现提供了技术基础。
直到1979年美国在芝加哥开通了第一个AMPS(先进的移动电话业务)模拟蜂窝系统，而北欧也于1981年9月在瑞典开通了NMT(Nordic 移动电话)系统，接着欧洲先后在英国开通TACS系统，德国开通C－450系统等。
蜂窝移动通信的出现可以说是移动通信的一次革命。
其频率复用大大提高了频率利用率并增大系统容量，网络的智能化实现了越区转接和漫游功能，扩大了客户的服务范围。
GSM系统的组成蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统(BSS)和移动台（MS）三大部分组成，如图1所示。
其中NSS与BSS之间的接口为“A”接口，BSS与MS之间的接口为“Um”接口。
在模拟移动通信系统中，TACS规范只对Um接口进行了规定，而未对A接口做任何的限制。
因此，各设备生产厂家对A接口都采用各自的接口协议，对Um接口遵循TACS规范。
也就是说，NSS系统和BSS系统只能采用一个厂家的设备，而MS可用不同厂家的设备。
图1 蜂窝移动通信系统的组成由于GSM规范是由北欧一些运营公司“炒”出的规范，运营公司当然喜欢花最少的投资，用最好的设备来建最优良的通信网，因此GSM规范对系统的各个接口都有明确的规定。
也就是说，各接口都是开放式接口。
GSM系统框图如图2，A接口往右是NSS系统，它包括有移动业务交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和移动设备识别寄存器（EIR），A接口往左Um接口是BSS系统，它包括有基站控制器（BSC）和基站收发信台（BTS）。
GSM基础简介
GSM基础简介1．移动通信概念移动通信是通指双方至少有一方在运动中进行信息交换的一种通信方式。
2．移动通信的发展史：2.1 最早的移动通信是应用于军事通信，民用通信发展比较晚，早期的移动通信是模拟制式，属于模拟通信系流，由于模拟制式存在一些不可避免的缺点：如容量小，语音清晰度不够容易被窃机.并机,保密性不高等，慢慢地被数字系统所代替。
其中有代表性的数字蜂窝包括欧洲的GSM，北美的ADC（1800MHz）和日本的PDC（1900MHz）在我国数字移动通信系流主要采用欧洲的GSM制式。
2.2 GSM采用频率为900MHZ它包括两个25MHz带宽的频段（TX890-915MHz）和（RX935-965MHz）接收和发射频差为45MHz。
2.3为了扩大容量GSM规范扩展出一个分支DCS1800MHz的新工作频段（TX1710-1785MHz）和(RX1805-1880MHz)及发频差为95MHz。
3.移动通信的发展过程和趋势：3.1 频段—由短波.超短波到微波。
目前主要是:150MHz-450MHz 900MHz 1800MHz频段未来将扩展到1-3GHz频段。
3.2 频段间隔—由100MHz 50MHz 25MHz。
3.3 调制方式—由模拟调幅到模拟调频，再到数字调制。
3.4 多址方式—由频分多址（FDMA）到时分多址（TDMA）或码分多址（CDMA）。
3.5 器件—由电子管到晶体管到大规模集成电路及微处理器。
GSM 900技术指标1.发射频2. 接收频率935—960MHz3. 收发频差45MHz4. 信道1—1245. 频道间隔200KHz每载波信道数（时隙数）87. 收发时差3时隙8. 调制速率270.833Kb/s9. 调制方式0.3GMSK1.Frame周期 4.615ms11.时隙周期576.9us12.功率级别5—19级（5—33dB）附：一 .移动台最大功率2w（33dB）二. 移动台最小功率0.3W（5dB）GSM手机原理手机按功能分为三大部分：一基带部分；二射频部分（包括接收和发射）；三输入输出接口部分一基带部分1.1 基带主要功能是程序数据的存储DSP(数据信号处理) 键盘输入和RX(接收)模块之间的通讯，对TX功率的控制，对电原管理模块的控制，SIM卡接口，串行下载接口，人机界面（显示. 背景灯. 蜂鸣器. 扬声器. 麦克风. 振子等）1.2 逻辑部分包括可擦写存储器，闪速存储器，随机存储器及语音处理器。
gsm基础及网络结构通信流程(与“移动”有关文档共178张)
GSM系统结构与功能
网路子系统NSS是整个系统的核心，它对GSM移动用户之间及移动用户与其它 通信网用户之间通信起着交换、连接与管理的功能.
主要负责完成呼叫处理、通信管理、移动管理、部分无线资源管理、 安全性管理、用户数据和设备管理、计费记录处理、公共信道、信令 处理和本地运行维护等.
第17页，共178页。
采用小功率的基站主要是为了提供大容量的服务范围，同时它采用频率 复用技术来提高频率利用率，有限的频率得到多次使用，所以系统的容量比 较大，这种方式称之为小区制或微小区制.
第10页，共178页。
频率复用基础
蜂窝技术
频率复用指处在不同地理位置（不同的小区）上的用户可以同时使 用相同频率的信道.频率复用系统可以极大地提高频谱效率.
第3页，共178页。
GSM概述
移动通信是指通信双方或至少一方是处于移动中进 行信息交流的通信. 移动体之间的通信只能依靠无线电传输. 那什么是无线通信呢？无线通信指利用电磁波的辐射
和传播，经过空间传送信息的通信方式.电磁波是它的载 体.
第4页，共178页。
多址技术
多址技术使众多的用户共用公共的通信线路.
公式：(D/R)2=3K D：频率复用距离 R：小区半径 K：频率复用模式
第12页，共178页。
蜂窝技术
A1
A1
A1
A3
A3
A3
A2
C1
A2
C1
A2
C1
C3
B1
C2
C3
B1
C2
C3
B1
C2
B3
B3
B3
B2
A1
B2
A1
B2
A1
A3
GSM基本原理
GSM基本原理一、GSM系统结构1．GSM系统组成GSM被分成三个子系统：网络交换子系统（Network Switching Subsystem NSS）；基站子系统（Base Station Subsystem BSS）；网络管理子系统（Network Management Subsystem NMS），网络管理子系统（NMS）又叫操作与维护中心（OMC--Operation & Maintenance Center）。
网络子系统NSS是整个GSM系统的核心。
它对GSM移动用户之间及移动用户与其它通信网用户之间通信起着交换连接与管理的功能。
基站子系统BSS是GSM系统中与无线蜂窝方面关系最直接的基本组成部分，它通过无线接口直接与移动台相连负责无线信息的发送接收，无线资源管理及功率控制等，同时它与NSS相连实现移动用户间或移动用户与固定网络用户之间的通信连接，传送系统信息和用户信息等。
网络管理子系统NMS负责NSS和BSS系统的维护管理工作。
2．网络交换子系统（NSS）的组成及功能TMSCTMSC即Transit MSC，是专门用于转接话务的移动交换中心。
GMSCGMSC即Gateway MSC,又称移动关口交换中心，主要用于和其它电信运营商设备的互联互通（包括移动运营商内部用于不同业务的互相连接）。
移动交换中心MSCMSC是整个交换网络的核心，完成或参与网络子系统NSS的全部功能。
对呼叫进行控制与接续，提供计费信息并协调与控制整个GSM网络中的各个功能实体。
拜访位置寄存器VLRVLR是服务于其控制区域内移动用户的数据库。
系统存储着进入其控制区域内已登记的移动用户相关信息，为已登记的移动用户提供建立呼叫接续的必要条件。
当某用户进入VLR控制区后，此VLR将向该移动用户的归属位置寄存器HLR 获取并存储必要数据，而一旦此用户离开后则取消VLR中此用户的数据。
VLR通常与MSC合设在一起。
归属位置寄存器HLRHLR是一个存储移动用户数据的静态数据库。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GSM系统 1 系统的基本特点 GSM数字蜂窝移动通信系统简称GSM系统，是完全依据欧洲通信标准化委员会制定的GSM技术规范研制而成的，任何一家厂商提供的GSM数字蜂窝移动通信系统都必须符合GSM技术规范。 GSM系统作为一种开放式结构和面向未来设计的系统具有下列主要特点： 1.1 GSM系统是由几个子系统组成的，并且可与各种公用通信网PSTN，ISDN ，PDN等互连互通，各子系统之间或各子系统与各种公用通信网之间都明确和详细定义了标准化接口规范，保证任何厂商提供的GSM系统或子系统能互连。 1.2 GSM系统能提供穿过国际边界的自动漫游功能，对于全部GSM移动用户都可进入GSM系统而与国别无关。 1.3 GSM系统除了可以开放话音业务还可以开放各种承载业务,补充业务和与ISDN相关的业务. 1.4 GSM系统具有加密和鉴权功能能确保用户保密和网络安全 GSM系统具有灵活和方便的组网结构,频率重复利用率高,移动业务交换机的话务承载能力一般都很强.保证在话音和数据通信两个方面都能满足用户对大容量高密度业务的要求。 1.5 GSM系统抗干扰能力强,覆盖区域内的通信质量高.用户终端设备,手持机和车载机随着大规模集成电路技术的进一步发展能向更小型轻巧和增强功能趋势发展. 2 系统基本结构和功能
GSM系统的典型结构如图所示，由图可见GSM系统是由若干个子系统或功能实体组成，其中基站子系统BSS在移动台MS和网络子系统NSS之间提供和管理传输通路。特别是包括了MS与GSM系统的功能实体之间的无线接口管理，NSS必须管理通信业务，保证MS与相关的公用通信网或与其它MS之间建立通信。也就是说NSS不直接与MS互通BSS也不直接与公用通信网互通。MS，BSS和NSS组成GSM系统的实体部分。 2.1 移动台 MS 移动台是公用GSM移动通信网中用户使用的设备,也是用户能够直接接触的整个GSM系统中的唯一设备,移动台的类型不仅包括手持台,还包括车载台和便携式台.随着GSM标准的数字式手持台进一步小型轻巧和增加功能的发展趋势,手持台的用户将占整个用户的极大部分.除了通过无线接口接入GSM系统的通常无线和处理功能外,移动台必须提供与使用者之间的接口.比如完成通话呼叫所需要的话筒,扬声器,显示屏和按键,或者提供与其它一些终端设备之间的接口,比如与个人计算机或传真机之间的接口或同时提供这两种接口.因此根据应用与服务情况移动台可以是单独的移动终端MT,移动台另外一个重要的组成部分是用户识别模SIM它基本上是一张符合ISO标准的智慧卡.它包含所有与用户有关的和某些无线接口的信息,其中也包括鉴权和加密信息.使用GSM标准的移动台都需要插入SIM卡只有当处理异常的紧急呼叫时可以在不用SIM卡的情况下操作移动台.SIM卡的应用使移动台并非固定地缚于一个用户因此GSM系统是通过SIM卡来识别移动电话用户的.这为将来发展个人通信打下了基础 .
2.2 基站子系统 BSS 基站子系统BSS是GSM系统中与无线蜂窝方面关系最直接的基本组成部分,它通过无线接口直接与移动台相接负责无线发送接收和无线资源管理.另一方面,基站子系统与网路子系统NSS中的移动业务交换中心MSC相连.实现移动用户之间或移动用户与固定网路用户之间的通信连接传送系统信号和用户信息等.当然要对BSS部分进行操作维护管理还要建立BSS与操作支持子系统OSS之间的通信连接基站子系统是由基站收发信台BTS和基站控制器BSC这两部分的功能实体构成,实际上一个基站控制器根据话务量需要可以控制数十个BTS.BTS可以直接与BSC相连接也可以通过基站接口设备BIE采用远端控制的连接方式与BSC相连接.需要说明的是基站子系统还应包括码变换器TC和相应的子复用设备SM码变换器在更多的实际情况下是置于BSC和MSC之间,在组网的灵活性和减少传输设备配置数量方面具有许多优点,因此一种具有本地和远端配置BTS的典型BSS组成方面如图3-3示基站收发信台BTS 基站收发信台（BTS）
基站收发信台,BTS属于基站子系统的无线部分,由基站控制器BSC控制服务于某个小区的无线收发信设备完成BSC与无线信道之间的转换,实现BTS与移动台MS之间通过空中接口的无线传输及相关的控制功能. BTS主要分为 基带单元 载频单元 控制单元三大部分. 基带单元主要用于必要的话音和数据速率适配以及信道编码等. 载频单元主要用于调制 / 解调与发射机 / 接收机之间的耦合等. 控制单元则用于BTS的操作与维护. 另外在BSC与BTS不设在同一处需采用Abis接口时,传输单元是必须增加的以实现BSC与BTS之间的远端连接方式.如果BSC与BTS并置在同一处只需采用BS接口时,传输单元是不需要的.
基站控制器（BSC） 基站控制器,是基站子系统(BSS)的控制部分,起着BSS的变换设备的作用.即各种接口的管理,承担无线资源和无线参数的管理. BSC主要由下列部分构成 朝向与MSC相接的A接口或与码变换器相接的Ater接口的数字中继控制部分。 朝向与BTS相接的Abis接口或BS接口的BTS控制部分。 公共处理部分，包括与操作维护中心相接的接口控制 交换部分。 2.3 网路子系统（NSS）
网路子系统 NSS主要包含有GSM系统的交换功能和用于用户数据与移动性管理，安全性管理所需的数据库功能。它对GSM移动用户之间通信和GSM移动用户与其它通信网用户之间通信起着管理作用。NSS由一系列功能实体构成，整个GSM系统内部。即NSS的各功能实体之间和NSS与BSS之间都通过符合CCITT信令系统No.7 协议和GSM规范的7号信令网路互相通信 移动业务交换中心 MSC 移动业务交换中心MSC是网路的核心，它提供交换功能及面向系统其它功能实体如：基站子系统BSS，归属用户位置寄存器HLR 鉴权中心AUC 移动设备识别寄存器EIR 操作维护中心OMC 和面向固定网公用电话网PSTN 综合业务数字网ISDN 分组交换公用数据网PSPDN，电路交换公用数据网CSPDN的接口功能。把移动用户与移动用户，移动用户与固定网用户互相连接起来，移动业务交换中心MSC可从三种数据库。即归属用户位置寄存器 HLR 访问用户位置寄存器VLR 和鉴权中心 AUC。获取处理用户位置登记和呼叫请求所需的全部数据。反之MSC也根据其最新获取的信息请求更新数据库的部分数据MSC可为移动用户提供一系列业务 电信业务 例如 电话紧急呼叫传真和短消息服务等 承载业务 例如 3.1KHz电话 同步数据0.3kbit/s 2.4kbit/s 及分组组合和分解PAD 等。 补充业务 例如 呼叫前转 呼叫限制呼叫等待. 当然作为网路的核心,MSC还支持位置登记,越区切换和自动漫游等移动特征性能和其它网路功能.对于容量比较大的移动通信网,一个网路子系统NSS可包括若干个MSC,VLR和HLR,为了建立固定网用户与GSM移动用户之间的呼叫,无需知道移动用户所处的位置,此呼叫首先被接入到入口移动业务交换中心,称为GMSC.入口交换机负责获取位置信息且把呼叫转接到 可向该移动用户提供即时服务的MSC(称为被访MSC即VMSC）。因此GMSC具有与固定网和其它NSS实体互通的接口。目前GMSC功能就是在MSC中实现的。根据网路的需要 GMSC功能也可以在固定网交换机中综合实现。 访问用户位置寄存器 VLR
访问用户位置寄存器 VLR，是服务于其控制区域内移动用户的。存储着进入其控制区域内已登记的移动用户相关信息。为已登记的移动用户提供建立呼叫接续的必要条件。VLR从该移动用户的归属用户位置寄存HLR处获取并存储必要的数据。一旦移动用户离开该VLR的控制区域。则重新在另一个VLR登记，原VLR将取消临时记录的该移动用户数据。因此VLR可看作为一个动态用户数据库，VLR功能总是在每个MSC中综合实现的。 归属用户位置寄存器 HLR
归属用户位置寄存器HLR是GSM系统的中央数据库，存储着该HLR控制的所有存在的移动用户的相关数据。一个HLR能够控制若干个移动交换区域以及整个移动通信网。所有移动用户重要的静态数据都存储在HLR中。这包括移动用户识别号码，访问能力，用户类别和补充业务等数据。HLR还存储且为MSC提供关于移动用户实际漫游所在的MSC区域扔关动态信息数据。这样，任何入局呼叫可以即刻按选择路径送到被叫的用户。 鉴权中心 AUC
GSM系统采取了特别的安全措施.例如用户鉴权,对无线接口上的话音数据和信号信息进行保密等.因此鉴权中心 AUC存储着鉴权信息和加密密钥.用来防止无权用户接入系统和保证通过无线接口的移动用户通信的安全.AUC属于HLR的一个功能单元部分,专用于GSM系统的安全性管理. 移动设备识别寄存器 EIR
移动设备识别寄存器 EIR.存储着移动设备的国际移动设备识别码IMEI.通过检查白色清单,黑色清单或灰色清单这三种表格在表格中分别列出了准许使用的.出现故障需监视的.失窃不准使用的移动设备的IMEI识别码.使得运营部门对于不管是失窃还是由于技术故障或误操作而危及网路正常运行的MS设备.都能采取及时的防范措施.以确保网路内所使用的移动设备的唯一性和安全性. 2.3 操作支持子系统 OSS
操作支持子系统 OSS,需完成许多任务包括移动用户管理,移动设备管理以及网路操作和维护移动用户管理可包括用户数据管理和呼叫计费.用户数据管理一般由归属用户位置寄存器 HLR来完成这方面的任务,HLR是NSS功能实体之一,用户识别卡SIM的管理也可认为是用户数据管理的一部分,但是作为相对独立的用户识别卡SIM的管理还必须根据运营部门对SIM的管理要求和模式采用专门的SIM个人化设备来完成. 呼叫计费可以由移动用户所访问的各个移动业务交换中心MSC和GMSC分别处理也可以采用通过HLR或独立的计费设备来集中处理计费数据的方式.移动设备管理是由移动设备识别寄存器 EIR 来完成的. EIR与NSS 的功能, 实体之间是通过SS7信令网路的接口互连.为此EIR也归入NSS 的组成部分之一.网路操作与维护是完成对GSM系统的BSS和NSS进行操作与维护管理任务的.完成网路操作与维护管理的设施称为操作与维护中心OMC. 从电信管理网路TMN的发展角度考虑,OMC还应具备与高层次的TMN进行通信的接口功能,以保证GSM网路能与其它电信网路一起纳入先进统一的电信管理网路中进行集中操作与维护管理,直接面向GSM系统BSS和NSS各个功能实体的操作与维护中心OMC归入NSS部分. 可以认为,操作支持子系统 OSS已不包括与GSM系统的NSS和BSS部分密切相关的功能实体.而成为一个相对独立的管理和服务中心主要包括网路管理中心NMC, 安全性管理中心SEMC,用于用户识别卡管理的个人化中心PCS,用于集中计费管理的数据后处理系统DPPS等功能.
