【CN209974498U】一种用于船舶尾气脱硫废水的处理装置【专利】

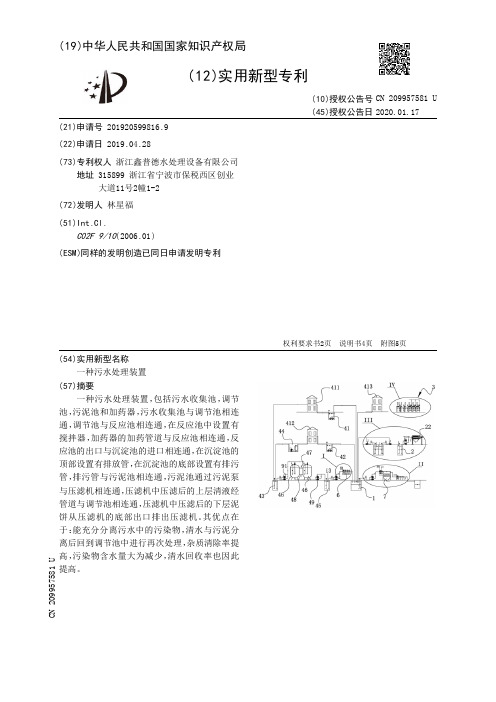

【CN209957581U】一种污水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920599816.9(22)申请日 2019.04.28(73)专利权人 浙江鑫普德水处理设备有限公司地址 315899 浙江省宁波市保税西区创业大道11号2幢1-2(72)发明人 林星福 (51)Int.Cl.C02F 9/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种污水处理装置(57)摘要一种污水处理装置，包括污水收集池，调节池，污泥池和加药器，污水收集池与调节池相连通，调节池与反应池相连通，在反应池中设置有搅拌器，加药器的加药管道与反应池相连通，反应池的出口与沉淀池的进口相连通，在沉淀池的顶部设置有排放管，在沉淀池的底部设置有排污管，排污管与污泥池相连通，污泥池通过污泥泵与压滤机相连通，压滤机中压滤后的上层清液经管道与调节池相连通，压滤机中压滤后的下层泥饼从压滤机的底部出口排出压滤机。
其优点在于：能充分分离污水中的污染物，清水与污泥分离后回到调节池中进行再次处理，杂质清除率提高，污染物含水量大为减少，清水回收率也因此提高。
权利要求书2页 说明书4页 附图5页CN 209957581 U 2020.01.17C N 209957581U权 利 要 求 书1/2页CN 209957581 U1.一种污水处理装置，包括污水收集池，调节池(1)，污泥池(2)和能向污水中加入污水处理药剂的加药器(3)，所述污水收集池通过管道与调节池(1)相连通，其特征在于：所述调节池(1)通过废水提升器与反应池(71)相连通，在所述反应池(71)中设置有搅拌器(61)，加药器(3)的加药管道与反应池(71)相连通，反应池(71)的出口与沉淀池(7)的进口相连通，在沉淀池(7)的顶部设置有排放管(73)，在沉淀池(7)的底部设置有排污管(72)，所述排污管(72)与污泥池(2)相连通，所述污泥池(2)通过污泥泵(21)与压滤机(22)相连通，压滤机(22)中压滤后的上层清液经管道与调节池(1)相连通，压滤机(22)中压滤后的下层泥饼从压滤机(22)的底部出口排出压滤机(22)。

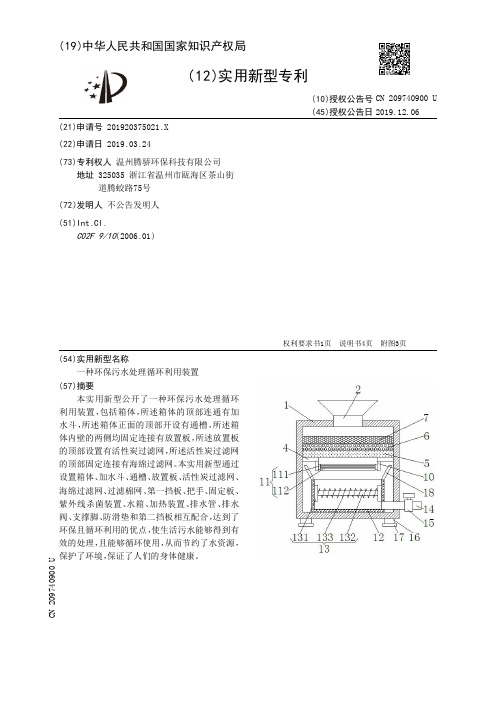

【CN209740900U】一种环保污水处理循环利用装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920375021.X(22)申请日 2019.03.24(73)专利权人 温州腾骄环保科技有限公司地址 325035 浙江省温州市瓯海区茶山街道腾蛟路75号(72)发明人 不公告发明人 (51)Int.Cl.C02F 9/10(2006.01)(54)实用新型名称一种环保污水处理循环利用装置(57)摘要本实用新型公开了一种环保污水处理循环利用装置，包括箱体，所述箱体的顶部连通有加水斗，所述箱体正面的顶部开设有通槽，所述箱体内壁的两侧均固定连接有放置板，所述放置板的顶部设置有活性炭过滤网，所述活性炭过滤网的顶部固定连接有海绵过滤网。
本实用新型通过设置箱体、加水斗、通槽、放置板、活性炭过滤网、海绵过滤网、过滤棉网、第一挡板、把手、固定板、紫外线杀菌装置、水箱、加热装置、排水管、排水阀、支撑脚、防滑垫和第二挡板相互配合，达到了环保且循环利用的优点，使生活污水能够得到有效的处理，且能够循环使用，从而节约了水资源，保护了环境，保证了人们的身体健康。
权利要求书1页 说明书4页 附图3页CN 209740900 U 2019.12.06C N 209740900U权 利 要 求 书1/1页CN 209740900 U1.一种环保污水处理循环利用装置，包括箱体（1），其特征在于：所述箱体（1）的顶部连通有加水斗（2），所述箱体（1）正面的顶部开设有通槽（3），所述箱体（1）内壁的两侧均固定连接有放置板（4），所述放置板（4）的顶部设置有活性炭过滤网（5），所述活性炭过滤网（5）的顶部固定连接有海绵过滤网（6），所述海绵过滤网（6）的顶部固定连接有过滤棉网（7），所述活性炭过滤网（5）、海绵过滤网（6）和过滤棉网（7）的正面均贯穿至通槽（3）的正面并固定连接有第一挡板（8），所述第一挡板（8）正面的中心处固定连接有把手（9），所述放置板（4）的底部固定连接有固定板（10），所述固定板（10）的内侧设置有紫外线杀菌装置（11），所述箱体（1）内壁的底部固定连接有水箱（12），所述水箱（12）的内侧设置有加热装置（13），所述加热装置（13）右侧的底部连通有排水管（14），所述排水管（14）的右侧贯穿至箱体（1）的外部，所述排水管（14）的表面设置有排水阀（15）。
【CN209940674U】一种脱硫废水三联箱式处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376504.1(22)申请日 2019.03.25(73)专利权人 江苏佳顺环境科技有限公司地址 226000 江苏省南通市濠西路299号奥特莱斯购物广场1幢1010室(72)发明人 夏晓玖 居新国 王艳 庄帅 娄冬冬 (51)Int.Cl.C02F 9/04(2006.01)C02F 103/18(2006.01)(54)实用新型名称一种脱硫废水三联箱式处理装置(57)摘要本实用新型涉及一种脱硫废水三联箱式处理装置，包括装置本体，所述装置本体由中和箱、沉降箱和絮凝箱组成，且每两组箱体之间通过溢流箱固定连接，所述絮凝箱右侧设置有溢流箱，所述中和箱底部左端设置有清污口，所述絮凝箱右侧的溢流箱底部设置有排污口，所述溢流箱左侧固定设置有定隔板，所述溢流箱右侧通过限位板活动设置有动隔板，且动隔板上端中心处固定连接钢丝绳，所述钢丝绳贯穿溢流箱上端固定安装在收卷盘上，所述收卷盘传动安装在第二电机的输出轴上。
本实用新型通过将传统的三联箱设计为圆柱形结构，避免了三联箱内部存在搅拌死角，降低了沉淀的生成量，且在设备两侧设置清污口和排污口，便于对三联箱内部的沉淀进行清除。
权利要求书1页 说明书3页 附图3页CN 209940674 U 2020.01.14C N 209940674U权 利 要 求 书1/1页CN 209940674 U1.一种脱硫废水三联箱式处理装置，包括装置本体(1)，其特征在于：所述装置本体(1)由中和箱(2)、沉降箱(3)和絮凝箱(4)组成，且每两组箱体之间通过溢流箱(5)固定连接，所述絮凝箱(4)右侧设置有溢流箱(5)，所述中和箱(2)、沉降箱(3)和絮凝箱(4)上端中心处安装有第一电机(8)，所述第一电机(8)的输出端固定连接有搅拌轴(9)，且搅拌轴(9)延伸至中和箱(2)、沉降箱(3)和絮凝箱(4)内部固定连接有搅拌棒(10)，所述中和箱(2)底部左端设置有清污口(11)，所述絮凝箱(4)右侧的溢流箱(5)底部设置有排污口(12)，所述溢流箱(5)左侧固定设置有定隔板(14)，且定隔板(14)与溢流箱(5)底部为开口式设置，所述溢流箱(5)右侧通过限位板(15)活动设置有动隔板(16)，且动隔板(16)上端中心处固定连接钢丝绳(17)，所述钢丝绳(17)贯穿溢流箱(5)上端固定安装在收卷盘(19)上，所述收卷盘(19)传动安装在第二电机(20)的输出轴上，所述第二电机(20)安装在溢流箱(5)上端。

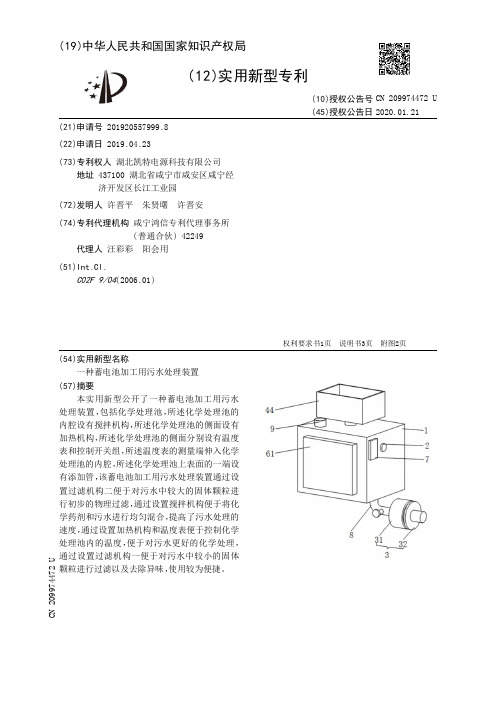

【CN209974472U】一种蓄电池加工用污水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920557999.8(22)申请日 2019.04.23(73)专利权人 湖北凯特电源科技有限公司地址 437100 湖北省咸宁市咸安区咸宁经济开发区长江工业园(72)发明人 许晋平 朱贤曙 许晋安 (74)专利代理机构 咸宁鸿信专利代理事务所(普通合伙) 42249代理人 汪彩彩 阳会用(51)Int.Cl.C02F 9/04(2006.01)(54)实用新型名称一种蓄电池加工用污水处理装置(57)摘要本实用新型公开了一种蓄电池加工用污水处理装置，包括化学处理池，所述化学处理池的内腔设有搅拌机构，所述化学处理池的侧面设有加热机构，所述化学处理池的侧面分别设有温度表和控制开关组，所述温度表的测量端伸入化学处理池的内腔，所述化学处理池上表面的一端设有添加管，该蓄电池加工用污水处理装置通过设置过滤机构二便于对污水中较大的固体颗粒进行初步的物理过滤，通过设置搅拌机构便于将化学药剂和污水进行均匀混合，提高了污水处理的速度，通过设置加热机构和温度表便于控制化学处理池内的温度，便于对污水更好的化学处理，通过设置过滤机构一便于对污水中较小的固体颗粒进行过滤以及去除异味，使用较为便捷。
权利要求书1页 说明书3页 附图2页CN 209974472 U 2020.01.21C N 209974472U权 利 要 求 书1/1页CN 209974472 U1.一种蓄电池加工用污水处理装置，包括化学处理池(1)，其特征在于：所述化学处理池(1)的内腔设有搅拌机构(5)，所述化学处理池(1)的侧面设有加热机构(6)，所述化学处理池(1)的侧面分别设有温度表(2)和控制开关组(7)，所述温度表(2)的测量端伸入化学处理池(1)的内腔，所述化学处理池(1)上表面的一端设有添加管(9)，所述化学处理池(1)上表面的另一端设有进水管，所述进水管的端部设有过滤机构二(4)，所述化学处理池(1)的底部设有连接管(8)，所述连接管(8)的侧面设有阀门，所述连接管(8)的端部设有过滤机构一(3)，所述控制开关组(7)的输入端电连接外部电源的输出端。

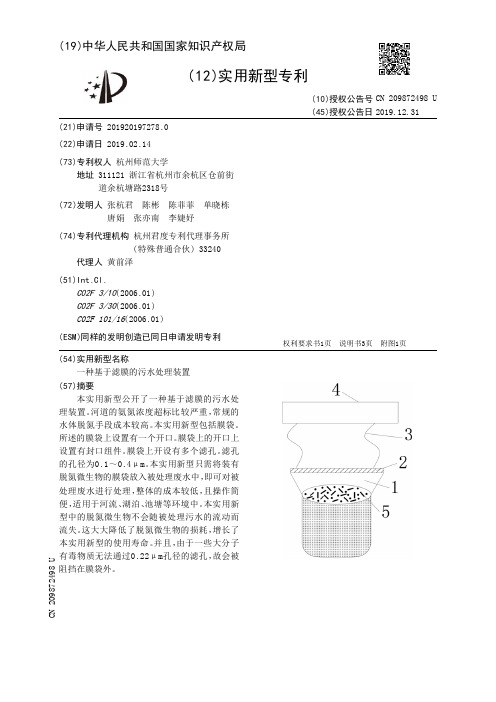

【CN209872498U】一种基于滤膜的污水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197278.0(22)申请日 2019.02.14(73)专利权人 杭州师范大学地址 311121 浙江省杭州市余杭区仓前街道余杭塘路2318号
(72)发明人 张杭君 陈彬 陈菲菲 单晓栋 唐娟 张亦南 李婕妤
(74)专利代理机构 杭州君度专利代理事务所(特殊普通合伙) 33240代理人 黄前泽
(51)Int.Cl.C02F 3/10(2006.01)
C02F 3/30(2006.01)
C02F 101/16(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种基于滤膜的污水处理装置(57)摘要本实用新型公开了一种基于滤膜的污水处理装置。河道的氨氮浓度超标比较严重，常规的水体脱氮手段成本较高。本实用新型包括膜袋。所述的膜袋上设置有一个开口。膜袋上的开口上设置有封口组件。膜袋上开设有多个滤孔。滤孔的孔径为0.1～0.4μm。本实用新型只需将装有脱氮微生物的膜袋放入被处理废水中，即可对被处理废水进行处理，整体的成本较低，且操作简便，适用于河流、湖泊、池塘等环境中。本实用新型中的脱氮微生物不会随被处理污水的流动而流失。这大大降低了脱氮微生物的损耗，增长了本实用新型的使用寿命。并且，由于一些大分子有毒物质无法通过0.22μm孔径的滤孔，故会被阻挡在膜袋外。
权利要求书1页 说明书3页 附图1页CN 209872498 U2019.12.31
CN 209872498 U1.一种基于滤膜的污水处理装置，其特征在于：包括膜袋；所述的膜袋上设置有一个开口；膜袋上的开口上设置有封口组件；膜袋上开设有多个滤孔；滤孔的孔径为0.1～0.4μm。2.根据权利要求1所述的一种基于滤膜的污水处理装置，其特征在于：还包括连接绳和浮体；连接绳的一端与浮体固定，另一端封口组件或膜袋固定。3.根据权利要求1所述的一种基于滤膜的污水处理装置，其特征在于：所述的膜袋内设置有脱氮微生物。4.根据权利要求3所述的一种基于滤膜的污水处理装置，其特征在于：所述的脱氮微生物包括硝化细菌和反硝化细菌；反硝化细菌包括好氧反硝化菌与兼性反硝化菌。5.根据权利要求1所述的一种基于滤膜的污水处理装置，其特征在于：所述的封口组件采用夹链、密封拉链或防水胶。6.根据权利要求1所述的一种基于滤膜的污水处理装置，其特征在于：所述膜袋的材质为聚氯乙烯。7.根据权利要求1所述的一种基于滤膜的污水处理装置，其特征在于：多个滤孔呈矩阵状均布在膜袋上。

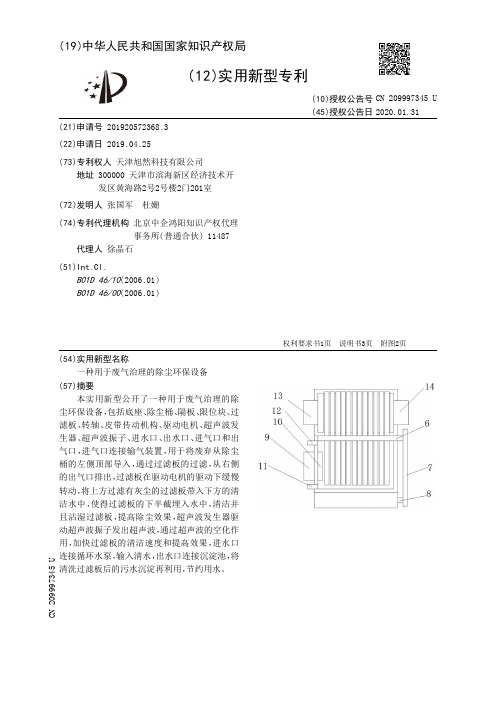

【CN209997345U】一种用于废气治理的除尘环保设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920572368.3(22)申请日 2019.04.25(73)专利权人 天津旭然科技有限公司地址 300000 天津市滨海新区经济技术开发区黄海路2号2号楼2门201室(72)发明人 张国军 杜姗 (74)专利代理机构 北京中企鸿阳知识产权代理事务所(普通合伙) 11487代理人 徐晶石(51)Int.Cl.B01D 46/10(2006.01)B01D 46/00(2006.01)(54)实用新型名称一种用于废气治理的除尘环保设备(57)摘要本实用新型公开了一种用于废气治理的除尘环保设备，包括底座、除尘桶、隔板、限位块、过滤板、转轴、皮带传动机构、驱动电机、超声波发生器、超声波振子、进水口、出水口、进气口和出气口，进气口连接输气装置，用于将废弃从除尘桶的左侧顶部导入，通过过滤板的过滤，从右侧的出气口排出，过滤板在驱动电机的驱动下缓慢转动，将上方过滤有灰尘的过滤板带入下方的清洁水中，使得过滤板的下半截埋入水中，清洁并且沾湿过滤板，提高除尘效果，超声波发生器驱动超声波振子发出超声波，通过超声波的空化作用，加快过滤板的清洁速度和提高效果，进水口连接循环水泵，输入清水，出水口连接沉淀池，将清洗过滤板后的污水沉淀再利用，节约用水。
权利要求书1页 说明书3页 附图2页CN 209997345 U 2020.01.31C N 209997345U权 利 要 求 书1/1页CN 209997345 U1.一种用于废气治理的除尘环保设备，包括底座、除尘桶、隔板、限位块、过滤板、转轴、皮带传动机构、驱动电机、超声波发生器、超声波振子、进水口、出水口、进气口和出气口，其特征在于，所述底座为顶面设有弧形缺口的长方体结构，底座的顶面与除尘桶的底面接触，所述除尘桶为内部中空的圆柱体结构，除尘桶的中心设有隔板，隔板水平设置，除尘桶的左右内壁中心通过密封轴承固定连接有转轴的左右两端；所述转轴为不锈钢圆杆，转轴的右端穿过除尘桶的侧壁，顶端键连接有皮带轮，通过皮带轮传动机构与驱动电机的输出轴连接，所述驱动电机固定连接在底座内，输出轴向右设置，转轴上通过卡块等间距固定连接有过滤板；所述过滤板为左右侧壁固定有过滤网的圆形多孔板结构，顶部穿过隔板上开设的方形通孔，过滤板的中心设有圆形通孔，隔板位于转轴的上方，除尘桶的内壁位于隔板的上方，设有限位块，所述限位块为弧形条状，位于过滤板的顶部两侧；所述除尘桶的左侧面设有进水口和出水口，进水口靠近除尘桶的底部，所述出水口靠近隔板的底面；所述除尘桶的左侧面下半段内侧固定连接有超声波振子，外侧固定连接有超声波发生器，超声波发生器连接电源，并且电连接超声波振子；所述除尘桶的左右侧壁顶部分别设有进气口和出气口，进气口连接输气装置。
【CN209940674U】一种脱硫废水三联箱式处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376504.1(22)申请日 2019.03.25(73)专利权人 江苏佳顺环境科技有限公司地址 226000 江苏省南通市濠西路299号奥特莱斯购物广场1幢1010室(72)发明人 夏晓玖 居新国 王艳 庄帅 娄冬冬 (51)Int.Cl.C02F 9/04(2006.01)C02F 103/18(2006.01)(54)实用新型名称一种脱硫废水三联箱式处理装置(57)摘要本实用新型涉及一种脱硫废水三联箱式处理装置，包括装置本体，所述装置本体由中和箱、沉降箱和絮凝箱组成，且每两组箱体之间通过溢流箱固定连接，所述絮凝箱右侧设置有溢流箱，所述中和箱底部左端设置有清污口，所述絮凝箱右侧的溢流箱底部设置有排污口，所述溢流箱左侧固定设置有定隔板，所述溢流箱右侧通过限位板活动设置有动隔板，且动隔板上端中心处固定连接钢丝绳，所述钢丝绳贯穿溢流箱上端固定安装在收卷盘上，所述收卷盘传动安装在第二电机的输出轴上。
本实用新型通过将传统的三联箱设计为圆柱形结构，避免了三联箱内部存在搅拌死角，降低了沉淀的生成量，且在设备两侧设置清污口和排污口，便于对三联箱内部的沉淀进行清除。
权利要求书1页 说明书3页 附图3页CN 209940674 U 2020.01.14C N 209940674U1.一种脱硫废水三联箱式处理装置，包括装置本体(1)，其特征在于：所述装置本体(1)由中和箱(2)、沉降箱(3)和絮凝箱(4)组成，且每两组箱体之间通过溢流箱(5)固定连接，所述絮凝箱(4)右侧设置有溢流箱(5)，所述中和箱(2)、沉降箱(3)和絮凝箱(4)上端中心处安装有第一电机(8)，所述第一电机(8)的输出端固定连接有搅拌轴(9)，且搅拌轴(9)延伸至中和箱(2)、沉降箱(3)和絮凝箱(4)内部固定连接有搅拌棒(10)，所述中和箱(2)底部左端设置有清污口(11)，所述絮凝箱(4)右侧的溢流箱(5)底部设置有排污口(12)，所述溢流箱(5)左侧固定设置有定隔板(14)，且定隔板(14)与溢流箱(5)底部为开口式设置，所述溢流箱(5)右侧通过限位板(15)活动设置有动隔板(16)，且动隔板(16)上端中心处固定连接钢丝绳(17)，所述钢丝绳(17)贯穿溢流箱(5)上端固定安装在收卷盘(19)上，所述收卷盘(19)传动安装在第二电机(20)的输出轴上，所述第二电机(20)安装在溢流箱(5)上端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920618681.6
(22)申请日 2019.04.30
(73)专利权人 江苏海事职业技术学院
地址 211170 江苏省南京市江宁区格致路
309
(72)发明人 陈霖 彭陈
(74)专利代理机构 南京源古知识产权代理事务
所(普通合伙) 32300
代理人 马晓辉
(51)Int.Cl.
C02F 9/08(2006.01)
C02F 101/10(2006.01)
C02F 103/18(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种用于船舶尾气脱硫废水的处理装置
(57)摘要
本实用新型公开了船舶工程技术领域的一
种用于船舶尾气脱硫废水的处理装置，包括处理
罐、中和罐和沉淀池，连通管一的外壁上安装有
输液泵，连通管二的外壁上安装有输液阀，处理
罐的顶部一侧连接有进液口，进液口的外壁上安
装有进液阀，处理罐的内部顶部两侧安装有紫外
消毒灯，紫外消毒灯的下方安装有活性炭吸附
板，活性炭吸附板的下方设有输气盘，供液管一
的外壁上安装有供液阀一，中和罐的内部设有PH
探头，沉淀池的底部一侧设有排液口，对脱硫废
水进行过滤、吸附、杀菌，大大降低废水内的颗粒
物和危害细菌，通过调节废水的PH值，保证废水
排放酸碱度要求，而且通过沉淀池进行反应、沉
淀，
使得废水水质满足排放的要求。
权利要求书1页 说明书3页 附图1页CN 209974498 U 2020.01.21
C N 209974498
U
权 利 要 求 书1/1页CN 209974498 U
1.一种用于船舶尾气脱硫废水的处理装置，包括处理罐（1）、中和罐（2）和沉淀池（3），其特征在于：所述处理罐（1）和中和罐（2）之间通过连通管一（4）连接，所述连通管一（4）的外壁上安装有输液泵（5），所述中和罐（2）和沉淀池（3）之间通过连通管二（6）连接，所述连通管二（6）的外壁上安装有输液阀（7），所述处理罐（1）的顶部一侧连接有进液口（8），所述进液口（8）的外壁上安装有进液阀（9），所述处理罐（1）的内部顶部两侧安装有紫外消毒灯（12），所述紫外消毒灯（12）的下方安装有活性炭吸附板（13），所述活性炭吸附板（13）的下方设有输气盘（15），所述输气盘（15）通过输气管（16）与外部臭氧发生器（14）连接，所述中和罐（2）的顶部通过两组供液管一（17）分别与碱液罐（18）和酸液罐（19）连通，所述供液管一（17）的外壁上安装有供液阀一（20），所述中和罐（2）的内部设有PH探头（21），所述沉淀池（3）的底部一侧设有排液口（25）。
2.根据权利要求1所述的一种用于船舶尾气脱硫废水的处理装置，其特征在于：所述进液口（8）和处理罐（1）的连接处安装有过滤室（10），所述过滤室（10）的内部设有可拆卸的过滤器（11）。
3.根据权利要求1所述的一种用于船舶尾气脱硫废水的处理装置，其特征在于：所述输气盘（15）的外壁上均匀开有若干出气孔。
4.根据权利要求1所述的一种用于船舶尾气脱硫废水的处理装置，其特征在于：所述沉淀池（3）的顶部通过供液管二（22）与石灰水罐（23）连通，所述供液管二（22）的外壁上安装有供液阀二（24）。
5.根据权利要求1所述的一种用于船舶尾气脱硫废水的处理装置，其特征在于：所述沉淀池（3）的底部位于排液口（25）的下方设有沉淀物排出口（26）。
2。
