2008年4月全国自学考试模拟数字及电力电子技术试卷
2010年4月全国自考模拟、数字及电力电子技术试题和答案02238
2010年4月全国自考模拟、数字及电力电子技术试题和答案02238一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题【正确答案】 C【你的答案】本题分数2分第2题【正确答案】 C【你的答案】本题分数2分第3题要得到一个电流控制的电流源，放大电路应引入【】A. 串联电压负反馈B. 并联电压负反馈C. 串联电流负反馈D. 并联电流负反馈【正确答案】 D【你的答案】本题分数2分第4题【正确答案】 B【你的答案】本题分数2分第5题【正确答案】 C【你的答案】本题分数2分第6题【正确答案】 D【你的答案】本题分数2分第7题【正确答案】 D【你的答案】本题分数2分第8题【正确答案】 B【你的答案】本题分数2分【正确答案】 D【你的答案】本题分数2分第10题 JK触发器要求状态由0→0，其输入信号应为【】A. JK=0XB. JK=X0C. JK=1XD. JK=X1【正确答案】 A【你的答案】本题分数2分【正确答案】 B【你的答案】本题分数2分第12题用555定时器构成的多谐振荡器，下列说法正确的是【】A. 有一个稳态B. 有两个稳态C. 无稳态D. 有多个稳态【正确答案】 C【你的答案】本题分数2分第13题属于全控器件且为电压控制的器件是【】A. 功率二级管（ZK）B. 晶闸管（SCR）C. 双极功率晶体管（GTR）D. 功率场效应晶体管（MOSFET）【正确答案】 D【你的答案】本题分数2分第14题单相桥式全控整流电路带电阻性负载，触发脉冲的移相范围应是【】A. 0°≤α≤90°B. 0°≤α≤120°C. 0°≤α≤150°D. 0°≤α≤180°【正确答案】 D【你的答案】本题分数2分第15题将固定电压的直流电变换为大小可调的直流电称为【】A. 整流B. 斩波C. 逆变D. 变频【正确答案】 B二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
4月全国高等教育自学考试模拟电路与数字电路试题及答案解析
全国2018年4月高等教育自学考试模拟电路与数字电路试题课程代码：02314一、单项选择题（本大题共14小题，每小题1分，共14分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．题1图示电路中，支路共有（）A.3条B.5条C.6条D.8条2．题2图示电路为一个电流表，表头内阻R g=2.0kΩ，满量程时表头电流I g=37.5μA，如该电流表量程为50μA，则分流电阻R x为（）A.0.6kΩB.2kΩC.6kΩD.∞3．二端网络N的外特性如题3图所示，其等效电路是（）A. B.C. D.4．题4图示单相正弦交流电路中，相关正弦量之间正确的相量图是（）A. B.C. D.5．图示晶体管T处于放大工作状态，从各个电极的电位值，可判定它是（）A.NPN硅管B.PNP硅管C.NPN锗管D.PNP锗管6．某一差动放大电路的输入信号u i1=10mV，u i2=-5mV，则该差放电路的共模信号u c和差模信号u d分别为（）A.2.5mV，7.5mV B.5mV，15mVC.-7.5mV，-2.5mVD.-15mV，5mV7．负反馈放大电路中引入电压串联负反馈措施后，放大电路的输入及输出电阻值(r i及r0)的变化情况是（）A.r i、r0均增大 B.n、r0均降低C.r i 增大、r 0降低D.r i 降低、r 0增大8．对于桥式全波整流电路，正确的接法是（ ） A.B.C.D.9．将代码(10000011)8421BCD 转换成二进制数为（ ） A.(01000011)2 B.(01010011)2 C.(10000011)2D.(000100110001)210．N 个变量的逻辑函数应该有最小项（ ） A.2n 个 B.n 2个 C.2n 个D. (2n -1)个11．函数F=B A +AB 转换成或非－或非式为（ ） A.B A B A +++ B.B A B A +++ C.B A B A +D. B A B A +++12．图示触发器电路的特征方程Q n+1 =（ ） A.T nQ +n Q T B.Q T +TQ n C.n Q D.T13．图示ROM 阵列逻辑图，当地址为A 1A 0=10时，该字单元的内容为（ ） A.1l10B.0111C.1010D.010014．多谐振荡器有（）A.两个稳定状态B.一个稳定状态，一个暂稳态C.两个暂稳态D.记忆二进制数的功能二、填空题（本大题共14小题，每小题1分，共14分）请在每小题的空格中填上正确答案。
2004年4月 02238模拟、数字及电力电子技术试题与答案
2004年上半年高等教育自学考试全国统一命题考试模拟、数字及电力电子技术试卷(课程代码2238)一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．在放大电路中，测得三极管三个电极电位分别为3.2V、3V、6V，则该管属于【】A．锗NPN型B．锗PNP型C．硅NPN型D．硅PNP型2．理想运放组成的电路如题2图所示。
其电压放大倍数为【】2004-4-第1 页共1 页-2004-4-第 2 页 共 2 页-A ．输出信号幅度增大B ．输出信号幅度减小C ．输出信号频率增大D ．输出信号频率减小13．单相半波可控整流电路带电阻性负载，a 的移相范围是 【 】 A ．0°≤α≤90° B ． 0°≤α≤120° C ．0°≤α≤150° D ．0°≤α≤180°2004-4-第 3 页 共 3 页-14．单相桥式全控整流电路带电阻性负载，电源电压有效值为U 2，电路中晶闸管SCR 承受的最大反向电压为 【 】 A ．U 2 B ．2 U 2 C ．3U 2 D ．6 U 215．将直流电变为频率、电压可调的交流电称为 【 】A ．整流B ．斩波C ．逆变D ．变频 二、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。
错填、不填均无分。
16．正弦渡振荡电路起振的幅值条件是 。
17．为了稳定放大电路的输出电压，电路中应引入 负反馈。
18．二进制数(101101011)2对应的十六进制数是 。
19．2421BCD 码(101100111100)对应的十进制数为 。
20．负逻辑约定的与门按正逻辑约定为 门。
21．用555定时器构成的施密特触发器，电源电压为15V ，控制端通过旁路电容接地，则回差电压△U ＝ V 。

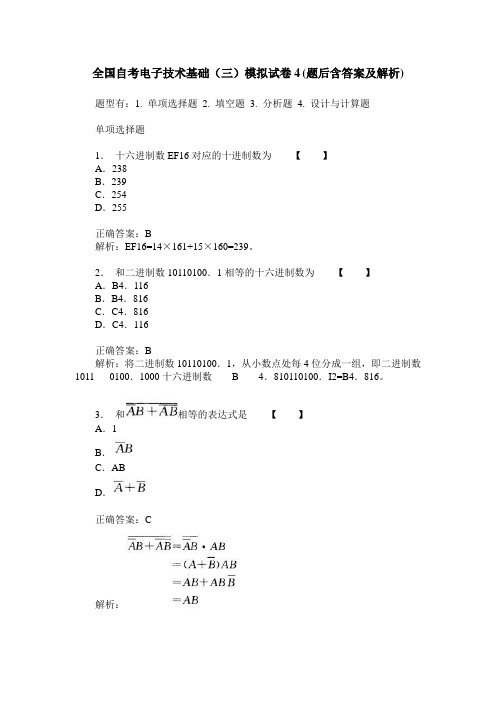

全国自考电子技术基础(三)模拟试卷4(题后含答案及解析)
全国自考电子技术基础（三）模拟试卷4(题后含答案及解析) 题型有：1. 单项选择题 2. 填空题 3. 分析题 4. 设计与计算题单项选择题1．十六进制数EF16对应的十进制数为【】A．238B．239C．254D．255正确答案：B解析：EF16=14×161+15×160=239。
2．和二进制数10110100．1相等的十六进制数为【】A．B4．116B．B4．816C．C4．816D．C4．116正确答案：B解析：将二进制数10110100．1，从小数点处每4位分成一组，即二进制数1011 0100．1000十六进制数 B 4．810110100．I2=B4．816。
3．和相等的表达式是【】A．1B．C．ABD．正确答案：C解析：4．某逻辑电路真值表如表3-1所示，其函数F的表达式是【】A．B．C．D．正确答案：A解析：由真值表可写出函数表达式F=。
5．卡诺图中，把4个相邻项合并，能够消除的变量数为【】A．1个B．2个C．3个D．4个正确答案：B6．如图3-1所示TTL门电路，其输出F为【】A．F=1B．F=AC．F=D．F=0正确答案：C解析：图中为异或门，F=。
7．若要使表达式Y=为1，则ABCD的取值组合为【】A．0011B．0110C．1010D．0001正确答案：D解析：进行异或的两个逻辑值按照“相同出0，不同出1”的规则进行运算，四个选项分别代入表达式计算可得只有D项使Y=1。
8．将十进制数或字符转换成二进制代码的是【】A．加法器B．编码器C．译码器D．数据选择器正确答案：B9．对于共阳极七段显示数码管若要显示数字“2”，则七段显示译码器输出abcdefg应该为【】A．0000110B．1001100C．1101101D．0010010正确答案：D10．同步D触发器的特征方程为【】A．Qn＋1=DB．Qn＋1=C．Qn＋1=QD．Qn＋1=正确答案：A11．满足使边沿触发的JK触发器的次态为“1”的组合是【】A．JK=00，Q=0B．JK=01，Q=1C．K=10，Q=0D．JK=11，Q=1正确答案：C解析：边沿JK触发器的特征方程为Qn＋1=(CP下降沿有效)，将四个选项分别代入特征方程，只有C选项使Qn＋1=1，故本题选C。
全国2008年04月自学考试计算机原理试题及答案
全国2008年4月自考计算机原理试题一、单项选择题(本大题共25小题，每小题1分，共25分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1. 在CPU 中，实现算术／逻辑运算的器件称为（ D ）A.指令寄存器B.累加器C.存储器D.ALU 2. 直接管理和维护计算机系统的程序称为（C ）A.应用软件B.通用软件C.系统软件D.实用软件3. 如题3图所示，开关A 和B 闭合用逻辑值1表示，断开用0表示，灯L 亮用逻辑值1表示，暗用0表示。
那么灯L 亮的逻辑表达式是（ D ）A.L=A+BB.L=ABC.L=B A +D.L=AB4. 在逻辑式推导中，常应用吸收律A+AB=A 或A+AB =A+B 。
下列的推导中能正确应用吸收律的是（D ） A.A ABCD A =+ B.CD AB ABCD AB +=+ C.AB ABCD AB =+D.CD AB ABCD AB +=+5. 根据输入变量A 、B 和输出变量Y 的如下真值表，则实现该逻辑功能的门电路是（C ）A .与非门B .或非门C .异或门D .异或非门6. 在浮点数表示法中，阶码的值代表（A ）A .小数点的位置B .底数的大小C .浮点数的大小D .尾数的长度 7. 在以下编码中，无权的二一十进制数字码是（C ）A .8421BCD 码B .2421BCD 码C .余3码D .ASC Ⅱ码EL题3图真值表题5表8.计算机内部存储的中文信息采用的编码是（C）A.ASCⅡ码B.输入码C.内码D.字形码9.每隔固定的时间间隔对声音的模拟信号截取一个离散的幅值，这个过程是（C）A.音效处理B.声音传感C.声音采样D.声音识别10.两个5位的定点数做补码加法运算后其和为1.0000，那么被置“1”的状态标志是（C）A.溢出（V）B.零（Z）C.负（N）D.V.Z.N11.在当前微机中，比较常用的并且有较高数据传输率的总线结构是（D）A.ISAB.EISAC.VESAD.PCI12.下列逻辑部件不属于．．．运算器的是（C）A.累加器B.通用寄存器C.指令寄存器D.条件码寄存器13.如果指令系统具有指令操作的对称性和匀齐性以及指令格式与数据格式的一致性，则称该指令系统具有（C ）A.完备性B.有效性C.规整性D.兼容性14.如果某指令的地址码中给出的是寄存器编号，若该寄存器的内容指明了操作数的地址，则这种指令的寻址方式是（B）A.寄存器直接寻址方式B.寄存器间接寻址方式C.变址寄存器寻址方式D.相对寻址方式15.执行子程序调用指令时，为保存返回地址，应将下一条指令的地址代码存入指定的（C）A.累加器B.通用寄存器C.堆栈D.缓冲区16.堆栈操作的特点是（C）A.可对栈内任一单元存取代码B.只能在栈底存取代码C.只能在栈顶存取代码D.可在栈顶和栈底存取代码17.主存储器采用双地址译码方式是为了减少（D）A.地址寄存器的位数B.数据寄存器的位数C.读写电路的个数D.译码器的输出线18.从市场上买到的录有电视连续剧的光盘，它是属于（A）A.只读式存储器B.一次写入式存储器C.可擦式存储器D.可逆式存储器19.引入Cache的理论依据是（D）A.外部存储器的存取速度不够快B.主存的存取速度与CPU速度不匹配C.程序设计的局限性D.程序访问的局部性20.在虚拟存储器的地址映像中，如果每个逻辑页只能映像到某个特定物理页，则称此映像是（A）A.直接映像B.间接映像C.全相联映像D.组相联映像21.采用“请求”和“回答”这种应答方式来实现CPU和I／O设备之间信息交换的接口是（A）A.异步接口B.同步接口C.并行接口D.串行接口22.在程序中断处理过程中，实现关中断功能的触发器是（B）A.中断触发器B.中断允许触发器C.中断屏蔽触发器D.就绪触发器23.能打印复写发票的打印机是（B）A.宽行打印机B.点阵针式打印机C.激光打印机D.喷墨打印机24.下列部件或设备相互之间可采用DMA建立直接数据通路进行数据交换的是（B）A.CPU与外围设备B.主存与外围设备C.外围设备与外围设备D.CPU与主存25.以下叙述错误．．的是（A）A.并发性是指多个事件在同一时刻发生B.Pentium微处理器能在每个时钟周期内执行一条浮点运算指令C.Pentium微处理器具有流水线浮点部件D.改进电子元器件与改进计算机系统结构都可以提高计算机系统的性能二、填空题(本大题共15小题，每小题1分，共15分)请在每小题的空格中填上正确答案。
电力电子技术试题20套及答案
1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
02238模拟、数字及电力电子技术时序逻辑电路.doc
时序逻辑电路时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。
时序电路中必须含有具有记忆能力的存储器件。
时序电路的逻辑功能可用逻辑表达式、状态表、卡诺图、状态图、时序图和逻辑图6种方式表示，这些表示方法在本质上是相同的，可以互相转换。
一、时序电路的基本分析和设计方法 （一）分析步骤1．根据给定的时序电路图写出下列各逻辑方程式： （1）各触发器的时钟方程。
（2）时序电路的输出方程。
（3）各触发器的驱动方程。
2．将驱动方程代入相应触发器的特性方程，求得各触发器的次态方程，也就是时序逻辑电路的状态方程。
3．根据状态方程和输出方程，列出该时序电路的状态表，画出状态图或时序图。
4．根据电路的状态表或状态图说明给定时序逻辑电路的逻辑功能。
【例1】分析时序电路（1）时钟方程：CP CP CP CP ===012输出方程：nnQ Q Y 21=驱动方程：⎪⎩⎪⎨⎧======n n n nnn Q K Q J Q K Q J Q K Q J 202001011212（2）求状态方程JK 触发器的特性方程：nnn Q K Q J Q +=+1将各触发器的驱动方程代入，即得电路的状态方程：⎪⎩⎪⎨⎧=+=+==+=+==+=+=+++n n n n n n n n n n n n n n n n n n n n n n n n Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q Q Q Q Q Q Q K Q J Q 202020000100101011111112121222212 （3）计算、列状态表n n nn nn n n Q Q Y Q Q Q Q Q Q 2121011112=⎪⎩⎪⎨⎧===+++（4）画状态图及时序图（5）逻辑功能有效循环的6个状态分别是0～5这6个十进制数字的格雷码，并且在时钟脉冲CP 的作用下，这6个状态是按递增规律变化的，即：000→001→011→111→110→100→000→…所以这是一个用格雷码表示的六进制同步加法计数器。
电力电子技术试卷及答案(2)
《电力电子技术》试题（G)一、填空题(每空1分,34分）1、实现有源逆变的条件为和。
2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。
3、在有环流反并联可逆系统中,环流指的是只流经而不流经的电流。
为了减小环流,一般采用αβ状态。
4、有源逆变指的是把能量转变成能量后送给装置。
5、给晶闸管阳极加上一定的电压;在门极加上电压,并形成足够的电流，晶闸管才能导通。
6、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象.7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小.8、造成逆变失败的原因有、、、等几种。
9、提高可控整流电路的功率因数的措施有、、、等四种。
10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断.二、判断题：（每题2分,20分）对√，错×。
1、有源逆变指的是把直流能量转变成交流能量送给用电器。
（）2、给晶闸管加上正向门极电压它就会导通。
（)3、在半控桥整流带大电感负载，不加续流二极管电路中,电路不正常时可能会出现失控现象。
（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则α的移相范围只有120o。
（）5、设置补偿电容可以提高变流装置的功率因数。
(）6、三相半波可控整流电路也要采用双窄脉冲触发.（）7、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管.（）8、在单结晶体管触发电路中,稳压管削波的作用是为了扩大脉冲移相范围.()9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。
（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
（）三、选择题(10分)1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
电力电子技术试题20套及答案【范本模板】
考试试卷( 1 ）卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者.2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态.当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM控制电路中,载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。
4、面积等效原理指的是,___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同.5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_,单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___.6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为.7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载,则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2，VD2表示）。
（1) 0～t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内,电流的通路为___V1____；(3）t2~t3时间段内，电流的通路为__VD2_____;（4）t3~t4时间段内，电流的通路为__V2_____；（5) t4~t5时间段内,电流的通路为___VD1____;二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断,V3与V4交替通断C、V1与V4关断,V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时,晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通.A、1个B、2个C、3个D、4个4、对于单相交交变频电路如下图，在t1～t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）A、P组阻断，N组整流B、P组阻断,N组逆变C、N组阻断,P组整流D、N组阻断，P组逆变5、电阻性负载三相半波可控整流电路中，控制角的范围是( D ）A、30°～150B、0°～120°C、15°～125°D、0°～150°6、桓流驱动电路中加速电容C的作用是( A ）A、加快功率晶体管的开通B、延缓功率晶体管的关断C、加深功率晶体管的饱和深度D、保护器件7、直流斩波电路是一种（ C )变换电路。
2009年4月全国自考模拟、数字及电力电子技术试题和答案02238
2009年4月全国自考模拟、数字及电力电子技术试题和答案02238一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
第1题电路如题图所示，若忽略二极管D的正向压降和正向电阻，则输出电压Uo为()A. 0VB. +2VC. +6VD. +12V【正确答案】 B【你的答案】本题分数2分第2题电路如题2图所示，若晶体管的发射结被烧坏而形成开路，那么集电极电位Uc应等于()A. 0VB. 0.6VC. 5.3VD. 6V【正确答案】 D【你的答案】本题分数2分【正确答案】 A【你的答案】本题分数2分第4题【正确答案】 C【你的答案】本题分数2分【正确答案】 A【你的答案】本题分数2分第6题逻辑函数F（A，B，C，D）=∑（3,4,5,6,7,12,14）的最简“与或非”式为()【正确答案】 D【你的答案】本题分数2分第7题【正确答案】 A【你的答案】本题分数2分第8题题图中为TTL逻辑门，其输出F为()【正确答案】 C【你的答案】本题分数2分第9题 RS触发器要求状态由1→0，其输入信号为()A. RS=×0B. RS=10C. RS=0×D. RS=01【正确答案】 B【你的答案】本题分数2分第10题【正确答案】 A【你的答案】本题分数2分第11题没有任何输入信号，为获得周期性矩形波应选用()A. 施密特触发器B. 多谐振荡器C. 单稳态触发器D. 计数器【正确答案】 B【你的答案】本题分数2分第12题【正确答案】 A【你的答案】本题分数2分第13题【正确答案】 C【你的答案】本题分数2分第14题三相半波可控整流电路带电阻性负载，α的移相范围是()A. 0°≤α≤90°B. 0°≤α≤120°C. 0°≤α≤150°D. 0°≤α≤180°【正确答案】 C【你的答案】本题分数2分第15题A. 010B. 011C. 110D. 101【正确答案】 A二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 1 2008年4月全国自学考试模拟数字及电力电子技术试卷 （课程代码 2238）
第I部分 选择题 一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．PNP型晶体管工作在放大区时，三个电极直流电位关系为 【 】 A．UC2．运算电路如题2图所示，则输出电压uo为 【 】 A. –2V B. –1V C. 1V D. 2V
ui
20kΩ
10kΩ-
+
20kΩuoA
1V
题2图
ui
R1
+-uo
AVCCR2R3VT
题3图 3. 电路如题3图所示，电路的级间反馈组态为 【 】
A. 电压并联负反馈 B. 电压串联负反馈 C. 电流并联负反馈 D. 电流串联负反馈 4. 半波整流电容滤波电路如题4图所示，已知变压器次级电压有效值U2=20V，RLC≥（3~5）T/2。则输出直流电压L为 【 】
~220V50HZ
+-u2C+VD+
-uL
RL
题4图 A. –20V B. –9V C. 9V D. 20V
5. 逻辑函数FABCABC的最简式为 【 】 A. AB B. BC C. AC D. 1 6. 逻辑函数FABC的标准与或式为 【 】 A. Σ（1,2,3,4,5） B. Σ（1,3,4,5,7） C. Σ（1,3,4,5,6） D. Σ（1,2,3,5,7） 7. 逻辑函数(,,,)(0,2,4,5,6,7,8,9,10,11)FABCD的最简与或非式为 【 】
A. BCBCD B. ABABD C. ABAD D. ACAD 8. 逻辑函数F(A,B,C,D)=Σ(0,2,9,13)，其约束条件为0ABCD，则最简与或式为 【 】 A. ABAB B. BDBD C. ADAD D. BCBC 9. 题9图所示电路中为TTL逻辑门，其输出F为 【 】 2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 2
A. ABCBC B. ABCBC C. ABCBC D. ABCBC 10. JK触发器要求状态由0→1，其输入信号应为 【 】 A. JK=0X B. JK= X0 C. JK=1X D. JK= X1 11. 题11图中触发器的次态Qn+1为 【 】 A. nABQ B. nABQ C. nABQ D. nABQ
&EN1EN
AB
CF
题9图 C1
ABCPQ&
1D&
题11图 12. 用555定时器构成的施密特触发器，下列说法正确的是 【 】 A. 有一个稳态 B. 有两个稳态 C. 无稳态 D. 有多个稳态 13. 单相桥式全控整流电路带电阻性负载，电源电压有效值为U2，则晶闸管承受的最大正向电压值是 【 】
A. 212U B. 2122U C. 2U D. 22U 14. 单相桥式相控电路中，当逆变角为0°≤β≤90°时，电路工作在 【 】 A. 可控整流状态 B. 不可控整流状态 C. 斩波状态 D. 有源逆变状态 15. 直流频率调制变换器，变更工作率的方法是 【 】 A. ƒ不变，ton不变 B. ƒ不变，ton变 C. ƒ变，ton不变 D. ƒ变，ton变
第II部分 非选择题 二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。
16. 集成运放的输入级多采用差动放大电路，它的主要作用是 。 17. OCL互补功放电路中，电源电压VCC=13V，负载电阻RL=8Ω，功放管的饱和压降UCES=1V，则RL上能获得的最大功率POM= W。 18. 二进制数（1011010101）2对应的十六进制是 。 19. 十进制数（356）10转换成8421BCD码为 。 20. 逻辑函数FAA= 。 21. 用555定时器构成的施密特触发器，电源电压为15V，控制端通过电容接地，则回差电压为 V。 22. 当晶闸管施加反向阳极电压时，不论门极加何种极性的触发电压，管子工作在 状态。 23. 将直流电变为频率、电压可调的交流电称为逆变。无源逆变是将 。 24. 晶闸管SCR逆变电路中， 与负载并联称为并联逆变器。 25. 逆变器工作可靠的关键是使晶闸管承受反压的时间大于晶闸管的 。 2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 3
三、分析计算题（本大题共8小题，每小题5分，共40分） 26. 在题26图所示电路中，已知VCC=16V，Rb1=2kΩ，Rb2=14kΩ，Re=1.3kΩ，Rc=10kΩ，RL=20kΩ，UBEQ≈0.7V，β=40，rbe=1kΩ。 求：（1） 静态工作点ICQ及UCEQ； （2） Au，Ri及Ro。
Ui
+C1+-Uo+
-
+VCC
RL+
Ce
ReR
b1
Rb2R
cC2
+VT
题26图 27. 电压比较器电路如题27（a）图所示，其中稳压二极管VDZ的稳定电压UZ=6V。
（1）电路的阀值电压UT=？ （2）在题27（b）图中画出电压传输特性，并标出有关参数。
uiR-
+uoA
-3V10kΩ10kΩ±U2=±6VVDZ
uo
ui0
(a)(b) 题27图
28. 题28图中74LS138为集成3线—8线译码器。 （1）写出逻辑函数F的与或表达式； （2）若S1端接低电平，译码器处于何种状态？F=？ 2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 4
ABCS3S2S1174LS138A0
A1
A2
Y0
Y1
Y2
Y3Y4Y5Y6Y7&F
题28图 29. 题29（a）图为边沿T触发器构成的电路。 （1）写出触发器次态Qn+1的函数表达式； （2）CP及A、B的波形如题29（b）图所示，在图中对应画出Q端的波形（设触发器的起始状态为0）。
C1ABCPQ1T&
CP
QAB
(a)(b) 题29图
30. 分析题30图所示时序电路。 （1）写出各触发器的状态方程及输出方程； （2）画出状态图（按Q2Q1排列）。
C1FF11Q11J&1KCPC1Q21J1KFF2Z
题30图 2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 5
31. 题31图所示电路中，74161为同步4位二进制加计数器，CR为异步清零端，LD为同步置数端，试分析题31（a）图、题31（b）图各构成几进制计数器？
&“1”74161D1D2D3D4CTTCPCTPQ1Q2Q3Q4LDCRCO“1”&“1”
74161
D1D2D3D4
CTT
CPCTP
Q1Q2Q3Q4
LDCR
CO
“1”
(a)(b) 题31图
32. 题32图所示为三相半波可控整流电路带电感性负载。 （1）绘出α=30°时ud、id的波形； （2）写出α的移相范围。 u2a
+
-L
Rb
cud
id
0 题32图
33. 题33图所示电路为一斩波器，采用脉宽调制方式，VT为开关元件。已知US=120V，导通时间ton =0.32ms，关断时间toff =0.64ms。 （1）试求斩波周期T、工作率α和负载电压Ud； （2）定性画出ud的波形。
负载u
d
+
-VDR
VTLUS 2008年上半年《模拟、数字及电力电子技术》试卷 第页（共7页） 6
题33图 四、设计题（本大题共4小题，每小题5分，共20分） 34. 设计由一个集成运放构成的电路，实现uo=3ui的关系。要求反馈电阻Rf =60kΩ。 （1）画出电路图； （2）计算各电阻元件的阻值。
35. 某组合逻辑电路的真值表如表35所示，试用与非门实现该逻辑电路。 （1）写出F的最简与非与非式； （2）画逻辑图。 表35 A B C F
0 0 0 ×
0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1 1 1 ×
36. 用D触发器及门电路设计一同步时序电路，其状态图如题36图所示。要求写出各触发器的驱动方程及输出方程（无需画逻辑图）。
Q1Q0
/Z
001011
01/1
/1/0/0
题36图 37. 题37图为单相桥式全控整流电路带电阻性负载，R=5Ω，U2=300V，控制角α=60°（I2/Id=1.33）。
（1）计算Ud、Id；
