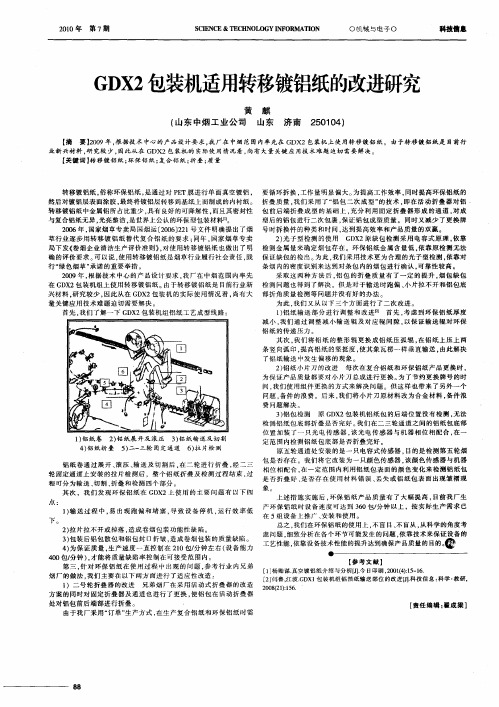

GDX2包装机适用转移镀铝纸的改进研究
条 竖 向 弧 印 ， 高 铝 纸 的 坚挺 度 ， 其 象 瓦 楞 一 样 垂 直 输 送 ， 提 使 由此解 决 了 铝 纸 输送 中发 生 偏 移 的 现 象 。 ２ 铝 纸 小 片 刀 的 改进 ） 每次 在 复 合 铝 纸 和 环 保 铝 纸 产 品 更换 时 ， 为保 证 产 品质 量 都 要 对 小 片 刀 总成 进 行 更 换 。 了 节 约更 换 牌 号 的 时 为 间． 我们 使 用 组 件 更 换 的 方式 来 解 决 问题 。但 这 样 也 带 来 了 另 外一 个 问 题 ． 件 的浪 费 。后 来 ， 们将 小 片刀 原 材 料 改 为 合 金 材 料 ， 件 浪 备 我 备
在 Ｇ Ｘ Ｄ ２包 装 机 组 上 使 用 转 移镀 铝 纸 。 于 转移 镀 铝 纸 是 目前行 业 新 检测 问题 也 得 到 了 解 决 。但 是 对 于 输 送 时 跑 偏 、 片 拉 不 开 和 铝包 底 由 小 兴材料 ． 究较少， 研 因此 从 在 Ｇ Ｘ Ｄ ２包 装 机 的实 际使 用 情 况 看 ， 尚有 大 部折 角 质 量 检 测 等 问 题并 没 有 好 的办 法 。 量 关 键 应 用 技 术 难 题迫 切 需 要 解 决 。 为此 ． 们 又 从 以 下 三个 方 面进 行 了二 次 改 进 。 我
转移镀铝纸中金属铝所占比重少 ， 具有 良好的可 降解性 ， 而且其密封性 与复合铝纸无异， 光亮整洁 ， 是世界上公认的环保型包装材料Ⅱ ］ 。 ２０ ０ ６年 ， 家 烟 草专 卖 局 国烟 运 ［０ ６２ １ 文 件 明确 提 出 了 烟 国 ２ ０ ３２ 号 草行业逐步用转移镀 铝纸替代复合铝纸 的要求 ； 同年 ， 国家烟草专卖 局 下 发 《 烟 企 业 清 洁 生产 评 价 准 则 》 对 使 用 转 移 镀 铝 纸 也 做 出 了 明 卷 ， 确 的评 价 要 求 。 以说 ， 用 转 移 镀 铝 纸 是 烟 草行 业 履 行 社 会 责 任 ， 可 使 践 行 “ 色烟草” 绿 承诺 的重 要 举 措 。 ２０ ０ ９年 ， 据 技 术 中 心 的 产 品 设 计 要 求 ． 厂 在 中 烟 范 围 内率 先 根 我
GDX2包装机商标纸传动齿轮轴改进
作者： 卜 斌 单位： 安徽中烟滁州卷烟厂 专业： 包装 日期： 2014年5月
小组概况
所在部门
小组名称
志成QC小组
小组目标 减少维修工时，保
郭勇
男
2
卜斌
男
3 郑以龙
男
4
张全
男
5 杨维勇
男
6 赵勤文
男
7 鲁胜强
男
卷接包车间
注册日期
活动计划时间
改进后
在改造后对轴分析，当键槽铣 至端面时，轴强度没有太大改变，轴 的扭力、紧固力符合工艺要求。
改进后键槽长度为19毫米。
八、 效果验证
2、改进处理后，GDX2包装机组的运转正常未发 现因改造键槽发生异常现象。
结论：非要因
五、要因确认
原因四：纵向输送通道压力
商标纸纵向输送通
道压力调整不当会频 繁引起商标纸传输不 稳。但是每台设备都 有固定的点检人，修 理组有严格细致的设 备点检规定，每天生 产间隙都会对设备进 行检查调整。所以纵 向输送通道的压力在 大部分情况下是适当。
结论：非要因
五、要因确认
原因五：齿轮使用寿命短
六、制定对策
1、商标纸输送辊功能 商标纸输送辊位于商标纵向输送轨道上，是实现商标
纸由横向输送转变为纵向输送的重要部件。
六、制定对策
设备结构复杂
由于设备结构复杂，导致商标辊轮拆换耗时长。
1—商标纸堆输送带 2—商标纸库
3—商标纸顶端上胶轮
4—横向输送带
5—直向输送辊轮 6—商标纸成型上胶轮
7—4号轮
七、 对策实施
七、 对策实施
对塑料齿轮进行更换的时候，当拆除了塑料齿轮外部的 螺母、垫片后，轴及轴上零件能够朝相反的方向后退，腾出 空间给塑料齿轮使其能够从前部的上方顺利取出，如图所示：
GD包装机组CH-CV传动组件的改进
前 言 Ｇ Ｄ包装 机组是 目前 国 内卷烟企 业广 泛使用 的卷 烟包 装设备 ， 机组 具有 该 工 作平 稳 、 障少 、 试 方便 、 效 作业 率 高等 优 点 。 辅 机 Ｃ Ｃ 故 调 有 其 Ｈ、 Ｔ和 Ｃ Ｖ
１结构 分 析及 工作 原 理
１ ｃ 机 与 ｃ 机 联接 机构 １ ｖ Ｈ
由ｃ Ｈ小盒 透 明包 装机 输 出 的动 力 ， 经万 向联轴 节 、 筒 ， 套 轴及 另 一支 万 向联 轴 节组 成 的传动 组件 （ 图２， Ｖ 盒透 明包 装机 提供 动 力 ， 如 ）为Ｃ 条 来驱 动 凸 轮轴 和透 明 纸及 拉线供 给 系统 。
分 别加 装 固定联 轴接 （ ）用 以与 制作 的快 装式 传动组 件 的连接 图３，
图 １ 传动 线 路示 意 图
图 ３联 轴接 同时 ， 为了满 足动力 的传 递 ， 和拆装 的方便性 ， 不再 采用锥 销 连接 ， 通过对 万 向节加工 键槽 的方 式 ， 足工 艺要求 。 装配 完整的快 装 式传动组 件与 联轴 满 将 接 采用 键联 接 ， 并分 别用 螺 钉加 以固 定（ ） 联轴 接 与 Ｃ 图４。 Ｈ输 出端 ， Ｖ输入 Ｃ 端用 锥销 联接 ， 牢 固性 。 增加
对 现有传 动装置 结构进 行改 进 ， 将传 动轴 由原来 的全封 闭整体 结构 ， 为可快 改 速拆 装 的组 合 半封 闭结 构 。 原传 动 组件 进 行分 段 ， 对 采用 三方 独 立 的结 构形 式 ， ： Ｈ输 出端 、 动组 件 、 Ｖ输入 端 ， 用原 结 构两 机之 间 空 间来 实现 即 Ｃ 传 Ｃ 利 各 部分 的结合 ， 快 装式传 动组 件 。 组成 充分 利 用 中间连 接 轴处 的 一段 自由尺 寸 ， Ｃ 在 Ｈ输 出 端 、 Ｖ输入 端 两 端 Ｃ
GDX2型包装机组涂胶工艺及结构改进
GDX2型包装机组涂胶工艺及结构改进张彬【摘要】The label paper, foil and inner liner of hard package stick with emulsion , but the quantity of emulsion can be reduced according to observation . So it can be improved the emulsion distribution methods that reduce the glue point from 465 to 218 and reform equipment glue parts and label convey components under the premise of the package quality steady . After those improvements, it reduced about 53.1％emulsion consumption , reduce the production costs and achieved good economic benefit.%GDX2生产的硬盒烟包使用乳胶将商标纸、铝箔纸、内框纸等粘贴固定成型,通过对比发现其乳胶是能够大幅度减少的.为此对小盒商标纸涂胶分布进行改进,在确保硬盒烟包粘贴牢固、质量持续稳定的前提下,通过改进商标纸各个粘贴部位的涂胶分布,将商标纸胶点数量由465个降低到218个,并对设备涂胶部件和商标纸输送部件进行了相应的改进.改后提高了产品质量,减少了53.1%的乳胶消耗,降低了生产成本,取得了较好经济效益.【期刊名称】《包装与食品机械》【年(卷),期】2011(029)001【总页数】4页(P63-66)【关键词】硬盒烟包;小盒商标纸;乳胶;胶点;改进【作者】张彬【作者单位】重庆烟草工业有限责任公司涪陵卷烟厂,重庆408000【正文语种】中文【中图分类】TB486.1GDX2型包装机组是意大利 G.D公司生产的硬盒卷烟包装设备,生产速度 400包/m in,其以自动化程度高、质量稳定、运行可靠等优点在卷烟企业得到广泛应用[1]。
GDX1包装机组操作知识
.
27
X1软盒包装机的操作
❖ 打开电控柜电源开关; ❖ 疏通负压管路,对机器容易受积垢部位进行清洁保养; ❖ 装好小包商标纸、封签胶缸; ❖ 手动盘车几周检查机器机械状况; ❖ 将原辅材料安放好; ❖ 将机器操作台的自动/手动选择开关置于手动一档; ❖ 将车速旋钮逆时针选到底(即零速度)然后顺时针略旋一小格; ❖ 按一下复位按钮进行复位; ❖ 按启动按钮,机器低速运转,检查各折叠动作正常后逐步将速
❖ 一号轮间歇转动转送烟组
.
21
铝箔纸供送折叠
❖ 刻痕输送辊、刻R辊分别在铝箔 纸上刻上两条加强筋以保证铝箔 纸挺阔
❖ 旋转切刀以剪切的方式将铝箔纸 裁切成包装所需的尺寸
❖ 扇形输送辊和加速辊将定长铝箔 纸输送到待包装位置
.
22
铝箔纸折叠
❖ 铝箔纸裹着烟组进入二号轮 进行U形包裹
❖ 二号轮间歇转动间停时,折 叠器在二号轮的一、四号工 位对铝箔纸长短边进行折叠 成形
.
10
机组工艺流程
❖ 卷好的烟支进入包 装机后按顺序进行 铝箔纸、商标纸、 封签纸的包装，然 后进入小透包机进 行透明纸包装，再 进入硬条盒包装 （欧式、美式）， 烟条依次进入条透 机进行透明纸包装， 从而完成整个包装 过程。
.
11
机组布局
❖ 1.X1 2.输送槽 3.A400 4.电控柜. 5.CV 6.CT 7.CH
.
17
X1主机主要技术性能
❖ 生产能力: 400包/min (8000支/min) ❖ 压缩空气: 压力≥0.5MPa 耗量﹥500L/min ❖ 真空压力: 0.056MPa ❖ 烟支排列: 7-6-7 ❖ 铝箔纸卷筒: 最大直接380mm,内径75mm ❖ 质量: 约5100kg ❖ 外形尺寸: 3950mm×1900mm×2000mm(长×宽×高) ❖ 噪声: ≤85dB ❖ 所需功率: 约10KW 电热1.2KW
ZB45包装机铝箔纸左导纸板的改进
ZB45包装机铝箔纸左导纸板的改进摘要:ZB45包装机使用的铝箔纸出现厚薄不均、含水率高低等质量上的差异时,铝箔纸产生的卷曲会使铝箔纸输送不畅,在输送通道造成挤纸停机,严重影响设备效能,并造成原辅材料浪费。
针对此问题,我们利用射流原理对铝箔纸左导纸板进行改进。
改进后在导纸板面产生的负压消除了铝箔纸的卷曲,保证了铝箔纸输送畅通。
关键词:包装机铝箔纸导纸板射流负压1 前言ZB45硬盒硬条卷烟包装机组是引进意大利GD公司的技术,由上海烟草机械厂国产化生产的高速包装机组。
该机组生产自动化程度高,包装产品质量高,运行稳定。
同时对原辅材料的质量要求也高。
当机组所使用的铝箔纸出现厚薄不均、含水率偏高偏低等质量上的差异时,铝箔纸会出现输送不畅,就会造成停车次数增高、设备效率降低和原辅材料浪费等情况的发生。
通过观察分析我们发现铝箔纸的卷曲是造成挤纸停机的主要原因。
而铝箔纸的卷曲主要表现两种卷曲状态:一是横向的卷曲;二是竖直方向的卷曲。
卷曲的铝箔纸经过压痕对辊不能完全消除卷曲现象时,就会在切割辊上绕纸或在吸风带组件的有机玻璃挡板进口处受阻,造成挤纸。
铝箔纸的横向卷曲通过调整、更换压痕对辊或其它形式的技术处理能够避免挤纸现象的发生。
但竖直方向的卷曲往往是经过压痕对辊后两边还向中间卷曲,从而使铝箔纸在吸风带组件的有机玻璃挡板进口处受阻,出现挤纸现象。
为此,确定对铝箔纸输送通道中的左导纸板进行改进,以消除铝箔纸的卷曲现象。
2 改进的技术方案及原理改造的技术方案是:在铝箔纸左导纸板的两边打吸风孔、槽,使卷曲的铝箔纸的两边平吸在导纸板上,消除卷曲。
但该部位要直接采用负压风吸附就会造成铝箔纸贴紧导纸板不能移动,反而造成更严重的挤纸现象。
因此我们运用射流原理,使用正压产生负压吸附;在吸附同时正压气的一部分气流又在铝箔纸和导纸板之间形成了向下运动的气垫,从而即克服了卷曲,又保证了正常输送。
为保证技术方案的有效实现,我们做了一些的设计改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GDX1包装机组铝箔纸刻R轮的两次改进作者：罗毅
来源：《硅谷》2014年第10期
摘要 GDX1包装机组，铝箔纸供给系统刻R轮设计是在向下输送的铝箔纸上形成弧形压痕，使铝箔纸更加挺括，便于向下输送，刻痕辊的作用也是为了使纸张挺括，但实际应用中由于刻痕辊的磨损和刻R轮设计的缺陷，经常发生铝箔纸的堵塞现象，为此对刻R轮进行第一次改进，把原来的两对刻R轮，改为六个压弧辊，为使铝箔纸更加挺直，在第一次改进的基础上，又增加两个压弧辊，通过两次改进，提高了生产效率，节约了原辅材料。
关键词 GDX1包装机组；铝箔纸；刻R轮；压弧辊；导向板
中图分类号：TS434 文献标识码：A 文章编号：1671-7597（2014）10-0164-01
GDX1包装机组是意大利GD公司制造的一种性能优良，操作维修方便，性价比较高的卷烟包装设备。
在国内卷烟行业已被广泛采用。
由于X1软盒包装机铝箔纸供给系统刻痕辊磨损，刻R轮设计压弧效果不明显，不能在铝箔纸上压出两条符合要求的压痕和压弧，铝箔纸出现弯曲变形，造成供给堵塞现象，刻痕辊磨损可以定期更换，但更换后铝箔纸堵塞现象仍比较严重，因此有必要对刻R轮进行改进。
1 铝箔纸输送工作原理
铝箔纸供给系统由左右纸圈架、导纸辊、单向轮R1、R2，刻痕凸轮R3、刻痕凹轮R4、刻R轮R5和R6、固定切纸刀可调切纸刀、送纸滚轮、压紧滚轮、加速轮和机架传动齿轮等组成。
当铝箔纸在展开驱动辊的驱动下，经过一系列导纸轮而展开后，开始进入分割输送流程。
为了避免铝箔纸切割后出现弯曲变形现象。
故在铝箔纸切刀前设计安装了一对刻痕轮和一对刻R轮。
刻痕轮的任务之一是在铝箔纸通过后其上留有二条刻痕。
刻R轮的任务是将铝箔纸中间部位压出二道R小圆弧。
刻痕轮与刻R轮的作用都是使铝箔纸伸展挺括，长度方向不弯曲和打皱，使输送顺利到达基准位。
带有压痕的铝箔纸，经过铝箔切刀的切割后，被分切成合格的单张铝箔纸，每张铝箔纸再次送纸滚轮R8、送纸滚轮R9和加速R11输送，最终到达下纸位基准，在此处与一号轮送来的烟支共同推入二号轮进入烟包铝箔纸的折叠过程。
2 问题分析
X1包装机运转时，铝箔纸在输送过程中时常发生堵塞现象。
1）材料方面。
铝箔纸在运输过程，仓储过程中的温差变化，以及季节变化所造成的温湿度变化都会对铝箔纸的应用产生一定的影响。
在包装设备的使用过程中产生弯曲打卷现象，造成堵塞。
2）设备方面。
当刻痕轮的弹簧钢圈磨损后，铝箔纸从切刀下部通道断开处跑出，或在通道下部的到基准处出现弯曲变形现象，使铝箔纸在通道内堵塞。
3 改进方案的设想
1）作为生产部门，只有从设备上想办法，通过调整设备，来适应材料。
2）针对设备故障表现，进行了大量分析和认真研究，认为要将问题彻底解决，最根本的途径就是必须保证铝箔纸在通道内输送过程中保持挺直，使铝箔纸的输送稳定。
封闭的通道内铝箔纸的输送是稳定的，但封闭通道有两个断开较大部分，一处是铝箔纸切刀辊与送纸滚轮之间，另一处是铝箔纸加速轮与下纸到位基准之间。
这两处是铝箔纸很容易弯曲变形的地方，在设备的实际运行中，总是在这两处发生堵塞现象。
如果将铝箔纸通道改为封闭的，实现起来存在很大的困难。
因此最终决定对铝箔纸刻R轮进行改进。
在不改变其导向作用的前提下增加压弧辊的对数改变其形状尺寸才能使铝箔纸更加伸展挺括。
3）经过测量铝箔纸下纸通道的间隙是4 mm，改进既要保证被压弧的铝箔纸能顺利的通过输送通道，又要保证铝箔纸挺直的下落。
原来的压弧只是在铝箔纸上，压上深度浅，宽度大的两条弧线，不能保证铝箔纸整个宽度的挺直。
而铝箔纸还有卷曲现象，铝箔纸两侧边会产生翘曲，输送过程会撞到导板的断开处，使铝箔纸产生堵塞现象。
根据上述现象，在铝箔纸的全长加上相向的压弧，来解决铝箔纸两侧翘曲，使铝箔纸的整个宽度保证挺直，铝箔纸在整个输送过程中只限制在导板宽度平面范围内变化。
4 改进方案的实施
1）针对上述所分析的铝箔纸弯曲，变形现象，决定增加压弧辊数量，并改变辊形状，通过几次实践，最终选择压弧深度为2 mm，经过测量原压弧辊固定轴的中心距为22 mm，两轴分别是直径12 mm和直径8 mm，为了保证工艺要求，压弧达到既圆滑又不压破铝箔纸，选用球辊子外圆直径24 mm，圆弧半径为4 mm，内孔分别为直径8 mm和直径12 mm的两种辊子。
在定长铝箔纸刻上的压弧数越多，整张铝箔纸更加挺直，保证铝箔纸在输送通道顺利的输送，消除在导板断开部分堵塞。
把原来的两对压弧辊改为六个压弧辊，使铝箔纸挺直，进行如下改进。
在不改变两对压弧辊轴间距和导板位置情况下，将圆弧半径12 mm，槽宽18 mm，改为内孔直径为12 mm的两个辊子。
第一个辊子与第二个辊子中心距为16 mm。
在轴直径为12 mm 上面安装两个辊子。
把凸辊的凸面半径为4 mm，凸面宽度为8 mm，凸辊外径为22 mm，改为左侧棍子，外径24 mm，内孔直径为8 mm的一个辊子，改进后，在单张铝箔纸上压下两条宽度为8 mm，深度为2 mm的压弧。
2）通过第一次的改进，堵塞现象仍有发生，经过分析，认为再增加刻R轮数量，并使压弧产生正反方向的压弧效果可能会更好，所以在第一次改进的基础上进行了再次尝试。
选用在铝箔纸压上正反相向压弧，能达到各方面的要求。
就是在直径8 mm轴上再增加两个滚轮，使得改进后在铝箔纸上形成相向的压弧。
设备运行后，观察发现因铝箔纸弯曲变形造成的卡纸现象基本得以消除，达到了预期的效果。
5 使用效果
此项改进于2013年8月经过在GDX1-1#机实施后运行半年效果良好，进而在其余5组X1包装机上进行了全面改进，根据实际调查统计铝箔纸单耗比改进前降低了0.056kg/箱（改进前为3.090kg/箱，改进后为3.034kg/箱），铝箔纸弯曲变形堵塞停机明显减少。
X1包装机铝箔纸供纸机构改进刻R轮后，运转效果良好，解决了铝箔纸因弯曲变形造成的故障停机问题。
此项改进大大降低了维修调整时间。
使设备适应辅料能力大大提高，提高了设备效率。
6 结束语
随着国内卷烟市场竞争越来越激烈，对设备的要求越来越高。
只有根据实际情况发挥设备潜能，对其不断进行研究和改进，不断提高设备台效，增加企业效益。
通过对铝箔纸刻R轮的成功改进，提高了分析问题解决问题的能力，为今后技术创新和改进打下良好的基础。
参考文献
[1]ZB25型包装机组[M].中国科学技术出版社，2001.。
