塔式起重机附墙验收表
合集下载
塔式起重机附着锚固验收表
2
附着锚固之后检查项目
锚固框架安装位置符合规定要求，塔身与锚固框架固定牢靠；框架、锚杆、墙板等各处螺栓、销轴齐全、正确、可靠；垫铁、楔块等零部件齐全可靠。最高附着点以下塔身轴线对支承面垂直度不大于2‰；锚固点以上塔机自由高度不得大于规定要求。
安装单位自检情况：
年 月 日
安装班组人员签名
班组长
班组人员
塔式起重机附着锚固验收表
XJA38
工程名称
施工单位
施工地点
锚固负责人
塔式起
重 机
型 号
设备编号
自由高度
锚固后高
附着道数
各道附着间距
与建筑物水平附着距离
序
号
验收
项目
验收内容
验收结果
1
附着锚固之前检查项目
框架、锚杆、墙板等严禁开焊、变形和裂纹，锚杆长度和结构形式应符合要求。建筑物上附着点的布置和强年 月 日
使用单位验收签名
安全员
项目负责人
施工员
操 作 人
监理单位验收意见：
监理工程师：
年 月 日
附着锚固之后检查项目
锚固框架安装位置符合规定要求，塔身与锚固框架固定牢靠；框架、锚杆、墙板等各处螺栓、销轴齐全、正确、可靠；垫铁、楔块等零部件齐全可靠。最高附着点以下塔身轴线对支承面垂直度不大于2‰；锚固点以上塔机自由高度不得大于规定要求。
安装单位自检情况：
年 月 日
安装班组人员签名
班组长
班组人员
塔式起重机附着锚固验收表
XJA38
工程名称
施工单位
施工地点
锚固负责人
塔式起
重 机
型 号
设备编号
自由高度
锚固后高
附着道数
各道附着间距
与建筑物水平附着距离
序
号
验收
项目
验收内容
验收结果
1
附着锚固之前检查项目
框架、锚杆、墙板等严禁开焊、变形和裂纹，锚杆长度和结构形式应符合要求。建筑物上附着点的布置和强年 月 日
使用单位验收签名
安全员
项目负责人
施工员
操 作 人
监理单位验收意见：
监理工程师：
年 月 日
塔式起重机安装验收记录表
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
5
电气系统
供电系统电压稳定、正常工作、电压（380±10％）V
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
电气按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
பைடு நூலகம்电气系统对地的绝缘电阻不小于0.5MΩ
6
安全限位与保险装置
起重量限制器灵敏可靠，其综合误差不大于额定值的±5％
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱装置完好可靠
塔式起重机安装验收记录表
工程名称
塔机型号
设备编号
出厂日期
安装地点
验收高度
序号
验收项目
验收内容
验收结果
1
结构部件
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全耗开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
2
固定式塔吊基础
地基坚实、平整，地基或基础隐蔽工程资料齐全、准确
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
基础周围有排水措施
3
机构及零部件
钢丝绳在卷筒上面缠绕整齐、润滑良好
钢丝绳规格正确，断丝和磨损未达到报废标准
各部位滑轮转动灵活、可靠、无卡塞现象
吊钩磨损未达到报废标准、保险装置可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
5
电气系统
供电系统电压稳定、正常工作、电压（380±10％）V
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
电气按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
பைடு நூலகம்电气系统对地的绝缘电阻不小于0.5MΩ
6
安全限位与保险装置
起重量限制器灵敏可靠，其综合误差不大于额定值的±5％
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱装置完好可靠
塔式起重机安装验收记录表
工程名称
塔机型号
设备编号
出厂日期
安装地点
验收高度
序号
验收项目
验收内容
验收结果
1
结构部件
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全耗开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
2
固定式塔吊基础
地基坚实、平整，地基或基础隐蔽工程资料齐全、准确
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
基础周围有排水措施
3
机构及零部件
钢丝绳在卷筒上面缠绕整齐、润滑良好
钢丝绳规格正确，断丝和磨损未达到报废标准
各部位滑轮转动灵活、可靠、无卡塞现象
吊钩磨损未达到报废标准、保险装置可靠
塔吊附着检验表(多种资料)
建筑起重机械基础验收表（表一）
工程名称：设备名称：型号规格：安装单位：使用单位：项目经理：
建筑起重机械安装拆卸前检查表（表二）
（二）塔式起重机拆卸前检查表
建筑起重机械安全技术交底书
年月日
建筑起重机械安装自检验收表（一）塔式起重机安装自检验收表
（二）施工升降机安装自检验收表
建筑起重机械加节检验表
（二）施工升降机加节检验表
建筑起重机械附着检验表（一）塔式起重机附着检验表
（二）施工升降机附着检验表
建筑起重机械运转及交接班记录表
建筑起重机械定期检查记录
机械名称：
型号规格：
产权单位：
（一）建筑起重机械单机记录
（二）建筑起重机械使用登记记录
检查人（2）
（三）安全保护装置定期检验、检修记录
检查人（2）
（四）建筑起重机械定期维护保养记录
检查人（2）
（四）建筑起重机械定期维护保养记录
（五）建筑起重机械事故记录。
塔式起重机安装验收记录表附表B(精)
塔式起重机的尾部与周围建（构）筑物及其外围施工设施之间的安全距离不小于0.6米
其他
对检测单位意见复查
出租单位验收意见：
签章：日期
安装单位验收意见：
签章：日期
使用单位验收意见：
签章：日期
监理单位验收意见：
签章：日期
总承包单位验收意见：
签章：日期
塔式起重机安装验收记录表附表B
工程名称
塔式起重机
型号
设备编号
起升高度
m
幅度
m
起重力矩
KN.m
最大起重量
t
塔高
m
与建筑物水平附着距离
m
各道附着间距
m
附着道数
验收部位
验收要求
结果
塔式
起重机
结构
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全撬开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
附着
固定
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆附着装置等各处螺栓、销轴齐全、正确、可靠
垫块、楔块等零件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000
独立状态或附着状态下最高附着点以上塔身轴线支承面垂直度不得大于4/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
电气
系统
供电系统电压稳定、正常工作、电压（380±10%）伏
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
电气按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
电气系统对地的绝缘电阻不大于0.5MΩ
其他
对检测单位意见复查
出租单位验收意见：
签章：日期
安装单位验收意见：
签章：日期
使用单位验收意见：
签章：日期
监理单位验收意见：
签章：日期
总承包单位验收意见：
签章：日期
塔式起重机安装验收记录表附表B
工程名称
塔式起重机
型号
设备编号
起升高度
m
幅度
m
起重力矩
KN.m
最大起重量
t
塔高
m
与建筑物水平附着距离
m
各道附着间距
m
附着道数
验收部位
验收要求
结果
塔式
起重机
结构
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全撬开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
附着
固定
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆附着装置等各处螺栓、销轴齐全、正确、可靠
垫块、楔块等零件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000
独立状态或附着状态下最高附着点以上塔身轴线支承面垂直度不得大于4/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
电气
系统
供电系统电压稳定、正常工作、电压（380±10%）伏
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
电气按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
电气系统对地的绝缘电阻不大于0.5MΩ

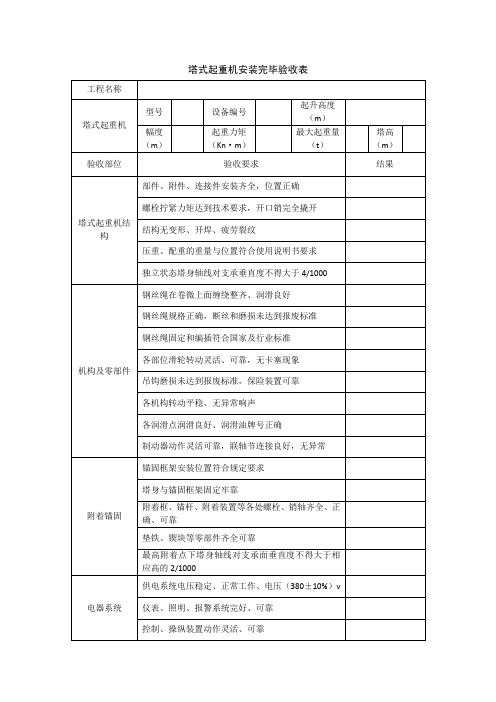

塔式起重机安装完毕验收表
附着锚固
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高的2/1000
电器系统
供电系统电压稳定、正常工作、电压（380±10%）v
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
行走限位器灵敏可靠
变幅ቤተ መጻሕፍቲ ባይዱ位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
环境
布设位置合理，符合施工组织设计要求
与架空线最小距离符合规定
塔式起重机的尾部与周围建（构）筑物及其外围施工设施之间的安全距离不小于0.6m
塔式起重机安装完毕验收表
验收部位
验收要求
结果
电器系统
电器按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
电气系统对地的绝缘电阻不小于0.5MΩ
接地电阻≤4Ω
安全限位与保险装置
起重量限制器灵敏可靠，其综合误差不大于额定值的±5%
力矩限制器灵敏可靠，其综合误差不大于额定值的±5%
回转限位器灵敏可靠
验收结论：
验收日期：年月日
租赁单位
负责人签字
安装单位
负责人签字
塔式起重机安装完毕验收表
工程名称
塔式起重机
型号
设备编号
起升高度
（m）
幅度
（m）
起重力矩
（Kn·m）
最大起重量
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高的2/1000
电器系统
供电系统电压稳定、正常工作、电压（380±10%）v
仪表、照明、报警系统完好、可靠
控制、操纵装置动作灵活、可靠
行走限位器灵敏可靠
变幅ቤተ መጻሕፍቲ ባይዱ位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
环境
布设位置合理，符合施工组织设计要求
与架空线最小距离符合规定
塔式起重机的尾部与周围建（构）筑物及其外围施工设施之间的安全距离不小于0.6m
塔式起重机安装完毕验收表
验收部位
验收要求
结果
电器系统
电器按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求
电气系统对地的绝缘电阻不小于0.5MΩ
接地电阻≤4Ω
安全限位与保险装置
起重量限制器灵敏可靠，其综合误差不大于额定值的±5%
力矩限制器灵敏可靠，其综合误差不大于额定值的±5%
回转限位器灵敏可靠
验收结论：
验收日期：年月日
租赁单位
负责人签字
安装单位
负责人签字
塔式起重机安装完毕验收表
工程名称
塔式起重机
型号
设备编号
起升高度
（m）
幅度
（m）
起重力矩
（Kn·m）
最大起重量
塔式起重机安装验收表
力矩限制器灵敏可靠，其综合误差不大于额定值的±5%
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
环境
布设位置合理，符合施工组织设计要求
塔式起重机安装验收表
工程名称
工程地址
塔式起重机
型号
设备编号
起升高度
幅度
起重力矩
最大起重量
塔高
与建筑物水平附着距离
各道附着
间距
m
附着
道数
验收部位
验收要求
结果
塔式起重机结构
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全撬开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的
2/1000
独立状态或附着状态下最高附着点以上塔身轴线对支承面垂
直度不得大于4/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
电气系统
供电系统电压稳定、正常工作、电压（380±10%）V
仪表、照明、报警系统完好、可靠
验收部位
验收
要求
结果设置短路和过电流、失压及零位保护，切断总电源
的紧急开关符合要求
电气系统对地的绝缘电阻不大于0.5MΩ
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
环境
布设位置合理，符合施工组织设计要求
塔式起重机安装验收表
工程名称
工程地址
塔式起重机
型号
设备编号
起升高度
幅度
起重力矩
最大起重量
塔高
与建筑物水平附着距离
各道附着
间距
m
附着
道数
验收部位
验收要求
结果
塔式起重机结构
部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全撬开
结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
锚固框架安装位置符合规定要求
塔身与锚固框架固定牢靠
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、锲块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的
2/1000
独立状态或附着状态下最高附着点以上塔身轴线对支承面垂
直度不得大于4/1000
附着点以上塔式起重机悬臂高度不得大于规定要求
电气系统
供电系统电压稳定、正常工作、电压（380±10%）V
仪表、照明、报警系统完好、可靠
验收部位
验收
要求
结果设置短路和过电流、失压及零位保护，切断总电源
的紧急开关符合要求
电气系统对地的绝缘电阻不大于0.5MΩ
塔式起重机安装验收记录表综合验收表
路基箱或枕木铺设符合要求，夹板、道钉使用正确
钢轨顶面纵、横方向上的倾斜度不大于1/1000
塔式起重机底架平整度符合使用说明书要求
止挡装置距钢轨两端距离21米
行走限位装置距止挡装置距离21米
轨接头间距不大于4m m,接头高低差不大于2m m
机构及零部件
钢丝绳在卷筒上面缠绕整齐、润滑良好
钢丝绳规格正确，断丝和磨损未达到报废标准
塔式起重机安装验收记
CKBOOD was revised in the early morning of December 17, 2020.
塔式起重机安装验收记录表
工程名称
酒泉市天诚.富丽阳光住宅小区9#楼
塔式起重机
型号
QTZ50
设备编号
T060078
起升高度
30m
幅度
起重力矩
最大起重量
塔高
与建筑物水平附着距离
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
验收部位
验收要求
结果
其他
对检测单位意见复查
出租单位验收意见：
签字：日期：
安装单位验收意见：
钢丝绳固定和编插符合国家及行业标准
各部位滑轮转动灵活、可靠，无卡着固定
n
n
电气系统
电气按要求设置短路和过电流、失压及零位保护，切断总电源的
紧急开关符合要求
电气系统对地的绝缘电阻不大于Q
安全限
位与保
险装置
钢轨顶面纵、横方向上的倾斜度不大于1/1000
塔式起重机底架平整度符合使用说明书要求
止挡装置距钢轨两端距离21米
行走限位装置距止挡装置距离21米
轨接头间距不大于4m m,接头高低差不大于2m m
机构及零部件
钢丝绳在卷筒上面缠绕整齐、润滑良好
钢丝绳规格正确，断丝和磨损未达到报废标准
塔式起重机安装验收记
CKBOOD was revised in the early morning of December 17, 2020.
塔式起重机安装验收记录表
工程名称
酒泉市天诚.富丽阳光住宅小区9#楼
塔式起重机
型号
QTZ50
设备编号
T060078
起升高度
30m
幅度
起重力矩
最大起重量
塔高
与建筑物水平附着距离
回转限位器灵敏可靠
行走限位器灵敏可靠
变幅限位器灵敏可靠
超高限位器灵敏可靠
顶升横梁防脱装置完好可靠
吊钩上的钢丝绳防脱钩装置完好可靠
滑轮、卷筒上的钢丝绳防脱装置完好可靠
小车断绳保护装置灵敏可靠
小车断轴保护装置灵敏可靠
验收部位
验收要求
结果
其他
对检测单位意见复查
出租单位验收意见：
签字：日期：
安装单位验收意见：
钢丝绳固定和编插符合国家及行业标准
各部位滑轮转动灵活、可靠，无卡着固定
n
n
电气系统
电气按要求设置短路和过电流、失压及零位保护，切断总电源的
紧急开关符合要求
电气系统对地的绝缘电阻不大于Q
安全限
位与保
险装置
塔式起重机顶升附着验收记录表
电缆预留长度满足要求、作业平台搭设符合规定
液压系统油泵、阀组、仪表完好正常，油质良好，油量正常
爬爪、爬爪座及顶升支承梁无变形、裂纹、开焊，顶升装置防脱功能安全可靠
当附着装置的水平距离不能满足使用说明书要求时，应进行设计计算和审批
附着顶升后检查
附着框、垫铁、楔块等安装位置正确，牢固可靠
建筑物锚固点受力强度、位置符合设计要求，附着支座安装牢固
塔式起重机顶升附着验收记录表
编号：
工程名称
安装单位
塔机型号
备案登记号
附着架型式
与建筑物水平附着距离
各道附着间距
附பைடு நூலகம்道数
本次位置
第道
加节数量
附着顶升前高度
附着顶升后高度
验收项目
检查内容及要求
结果
附着顶升前检查
框架、附着杆、墙板、埋件等零部件齐全完好
附着杆结构形式、强度符合要求，连接牢固
建筑物上附着点布置和强度是否符合要求
最高锚固点以上垂直度偏差≤4/1000
高度限位器灵敏、可靠
验收结论：
验收负责人：验收日期：年月日
总承包单位
参加人员签字
使用单位
参加人员签字
安装单位
参加人员签字
监理单位
参加人员签字
租赁单位
参加人员签字
内爬塔吊爬升框与支撑横梁、支撑横梁与建筑结构之间连接可靠
各处连接螺栓、销轴齐全、牢固可靠，有可靠的止退装置
框架、附着杆、墙板、埋件等完好，无开焊、变形和裂纹现象
附着杆安装形式与角度符合设计要求
未擅自安装非原制造厂制造的标准节和附着装置
锚固点以上塔式起重机自由高度符合说明书要求
最高锚固点以下垂直度偏差≤2/1000，
液压系统油泵、阀组、仪表完好正常，油质良好，油量正常
爬爪、爬爪座及顶升支承梁无变形、裂纹、开焊，顶升装置防脱功能安全可靠
当附着装置的水平距离不能满足使用说明书要求时，应进行设计计算和审批
附着顶升后检查
附着框、垫铁、楔块等安装位置正确，牢固可靠
建筑物锚固点受力强度、位置符合设计要求，附着支座安装牢固
塔式起重机顶升附着验收记录表
编号：
工程名称
安装单位
塔机型号
备案登记号
附着架型式
与建筑物水平附着距离
各道附着间距
附பைடு நூலகம்道数
本次位置
第道
加节数量
附着顶升前高度
附着顶升后高度
验收项目
检查内容及要求
结果
附着顶升前检查
框架、附着杆、墙板、埋件等零部件齐全完好
附着杆结构形式、强度符合要求，连接牢固
建筑物上附着点布置和强度是否符合要求
最高锚固点以上垂直度偏差≤4/1000
高度限位器灵敏、可靠
验收结论：
验收负责人：验收日期：年月日
总承包单位
参加人员签字
使用单位
参加人员签字
安装单位
参加人员签字
监理单位
参加人员签字
租赁单位
参加人员签字
内爬塔吊爬升框与支撑横梁、支撑横梁与建筑结构之间连接可靠
各处连接螺栓、销轴齐全、牢固可靠，有可靠的止退装置
框架、附着杆、墙板、埋件等完好，无开焊、变形和裂纹现象
附着杆安装形式与角度符合设计要求
未擅自安装非原制造厂制造的标准节和附着装置
锚固点以上塔式起重机自由高度符合说明书要求
最高锚固点以下垂直度偏差≤2/1000，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装单位检查评定结果
负责人： 日期：
使用单位检查
评定结果
负责人： 日期：
监理（建设）单位验收结论
负责人： 日期：
经审批的专项施工方案
安装单位有专业资质、安装人员持证上岗
安全技术交底
二
附墙装置
安装原制造厂制造的附着装置
无锈蚀或锈蚀不超过原厚度的10%
各结构的连接焊缝无明显可见的焊接缺陷
用刚性附着通过附墙杆与建Hale Waihona Puke 物预埋铁饺件或地脚螺栓、连接钢板相连
外撑杆与两预埋件所在直线构成的角度不超过45°
附着框架与连接基座的水平高度差不大于200mm
按说明书要求，附墙后是否需安装内撑杆
各连接螺栓应紧固，开口销应充分张开
附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆与标准节的连接必须可靠
塔身轴线的垂直度偏差
附着撑杆上从建筑物通向塔机的通道是否牢固、安全
附着撑杆上除可搭设供人从建筑物通向塔机的通道外严禁堆放重物
施工单位检查验收评定结果
负责人： 日期：
塔式起重机附墙验收
工程名称
红宇·云中仙居（二期）
施工单位
湖北昌泰
型号
QTZ63
产权编号
产权单位
安装单位
资质证书
现场高度
m
附墙数
道
安装时间
年 月 日
序号
检测项目
检查内容与要求
实测实量实查
结论
一
资料部分
塔吊的使用说明书
有资质检验检测机构出具的检验检测合格报告
经审批的专项施工方案
安装单位有专业资质、安装人员持证上岗
安全技术交底
二
附墙装置
安装原制造厂制造的附着装置
无锈蚀或锈蚀不超过原厚度的10%
各结构的连接焊缝无明显可见的焊接缺陷
用刚性附着通过附墙杆与建筑物预埋铁饺件或地脚螺栓、连接钢板相连
外撑杆与两预埋件所在直线构成的角度不超过45°
附着框架与连接基座的水平高度差不大于200mm
与下面附着间隔距离
自由端(悬臂段)高度
与下面附着间隔距离
自由端(悬臂段)高度
按说明书要求，附墙后是否需安装内撑杆
各连接螺栓应紧固，开口销应充分张开
附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆与标准节的连接必须可靠
塔身轴线的垂直度偏差
附着撑杆上从建筑物通向塔机的通道是否牢固、安全
附着撑杆上除可搭设供人从建筑物通向塔机的通道外严禁堆放重物
监理（建设）单位检查验收结论
负责人： 日期：
安装单位检查验收结论
负责人： 日期：
塔式起重机附墙验收
工程名称
红宇·云中仙居（二期）
施工单位
湖北昌泰建设工程有限公司
型号
产权编号
产权单位
安装单位
资质证书
现场高度
m
附墙数
道
安装时间
年 月 日
序号
检测项目
检查内容与要求
结论
一
资料部分
塔吊的使用说明书
有资质检验检测机构出具的检验检测合格报告
负责人： 日期：
使用单位检查
评定结果
负责人： 日期：
监理（建设）单位验收结论
负责人： 日期：
经审批的专项施工方案
安装单位有专业资质、安装人员持证上岗
安全技术交底
二
附墙装置
安装原制造厂制造的附着装置
无锈蚀或锈蚀不超过原厚度的10%
各结构的连接焊缝无明显可见的焊接缺陷
用刚性附着通过附墙杆与建Hale Waihona Puke 物预埋铁饺件或地脚螺栓、连接钢板相连
外撑杆与两预埋件所在直线构成的角度不超过45°
附着框架与连接基座的水平高度差不大于200mm
按说明书要求，附墙后是否需安装内撑杆
各连接螺栓应紧固，开口销应充分张开
附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆与标准节的连接必须可靠
塔身轴线的垂直度偏差
附着撑杆上从建筑物通向塔机的通道是否牢固、安全
附着撑杆上除可搭设供人从建筑物通向塔机的通道外严禁堆放重物
施工单位检查验收评定结果
负责人： 日期：
塔式起重机附墙验收
工程名称
红宇·云中仙居（二期）
施工单位
湖北昌泰
型号
QTZ63
产权编号
产权单位
安装单位
资质证书
现场高度
m
附墙数
道
安装时间
年 月 日
序号
检测项目
检查内容与要求
实测实量实查
结论
一
资料部分
塔吊的使用说明书
有资质检验检测机构出具的检验检测合格报告
经审批的专项施工方案
安装单位有专业资质、安装人员持证上岗
安全技术交底
二
附墙装置
安装原制造厂制造的附着装置
无锈蚀或锈蚀不超过原厚度的10%
各结构的连接焊缝无明显可见的焊接缺陷
用刚性附着通过附墙杆与建筑物预埋铁饺件或地脚螺栓、连接钢板相连
外撑杆与两预埋件所在直线构成的角度不超过45°
附着框架与连接基座的水平高度差不大于200mm
与下面附着间隔距离
自由端(悬臂段)高度
与下面附着间隔距离
自由端(悬臂段)高度
按说明书要求，附墙后是否需安装内撑杆
各连接螺栓应紧固，开口销应充分张开
附着撑杆与附着框架，连接基座，以及附着框架与塔身、内撑杆与标准节的连接必须可靠
塔身轴线的垂直度偏差
附着撑杆上从建筑物通向塔机的通道是否牢固、安全
附着撑杆上除可搭设供人从建筑物通向塔机的通道外严禁堆放重物
监理（建设）单位检查验收结论
负责人： 日期：
安装单位检查验收结论
负责人： 日期：
塔式起重机附墙验收
工程名称
红宇·云中仙居（二期）
施工单位
湖北昌泰建设工程有限公司
型号
产权编号
产权单位
安装单位
资质证书
现场高度
m
附墙数
道
安装时间
年 月 日
序号
检测项目
检查内容与要求
结论
一
资料部分
塔吊的使用说明书
有资质检验检测机构出具的检验检测合格报告
