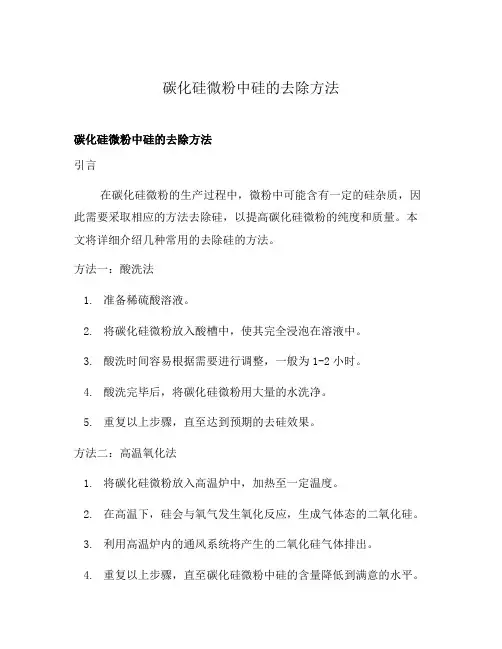

碳化硅微粉中去除硅和二氧化硅工艺

碳化硅行业发展前景简析

碳化硅行业发展前景简析【引言】近年来，在低碳经济大潮的带动下，太阳能光伏产业迅猛发展，作为光伏产业用的材料，碳化硅特别是绿碳化硅的销售市场异常火爆，使得众多磨料磨具业界人士开始格外关注碳化硅行业。在2010年秋季全国磨料磨具行业信息交流暨第52届中国刚玉碳化硅交易会的小组分会中，碳化硅分会场一改往届与其它分会场相比人气不足的常态，势压刚玉、磨具分会场成为人气最高、讨论最激烈的会场。会上中平能化集团易成新材料有限公司董事长孙毅就碳化硅行业的发展前景作了系统的分析。一、碳化硅行业发展现状总量大中国是碳化硅的生产大国和出口大国，2009年碳化硅总产量达53.5万吨左右，占全球总数的56.3%，居世界第一。我们预计，2010年截止9月份仅绿碳化硅产量就将达到80万吨。附加值低碳化硅行业产量大，但缺乏竞争力。尽管产量足够供应，中国制造的碳化硅产品大部分是低端和初步加工，对于某些需求供应高附加值的成品和深加工产品存在很大的差距。尤其是高性能工程陶瓷、用以高端的研磨粉等产品的供应还远远没有满足，核心技术大多仍由日本控制。主要还是靠进口弥补国内市场的不足。光伏行业带动出现机会随着传统矿物质能源日益枯竭，以太阳能电池为代表的光伏产业得到迅速发展。据我国正在制定的《新兴能源产业发展规划》显示，到2020年可再生能源消费占一次能源消费中的比例要达到15%，光伏产业发展趋势总体呈现稳中有升。碳化硅是光伏产业链上游环节——晶硅片生产过程中的专用材料，受光伏行业发展的带动，碳化硅行业通过产品结构升级和下游需求的扩展带来了一些机会。不确定性尽管如此，由于碳化硅生产属于高耗能、高污染，受到能源短缺的阻碍和国家能源节约的政策影响，还有一些具体审查和批准新项目受到闲置，比如低电价优惠的有关政策已经被取消；目前国家严格控制新项目，原有6300KV A以下规模的碳化硅冶炼要求强制关停。所以碳化硅行业的未来发展将面临很多不确定性二、碳化硅行业竞争格局分析 1.外部经济环境

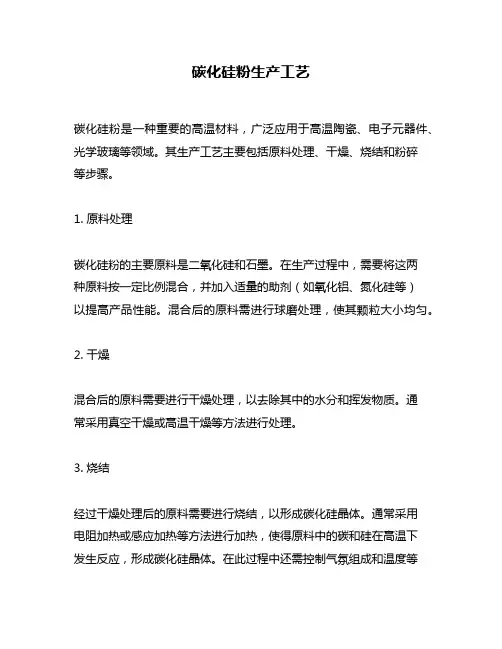

碳化硅工艺过程

生产技术一、生产工艺 1.碳化硅原理：通过石英砂、石油胶和木屑为原料通过电阻炉高温冶炼而成,主要反应机理是SiO2+3C----SiC+2CO。碳化硅电阻炉制炼工艺：炉料装在间歇式电阻炉内，电阻炉两端端墙，近中心处是石墨电极。炉芯体连接于两电极之间。炉芯周围装的是参加反应的炉料，外部则是保温料。冶炼时，给电炉供电，炉芯温度上升，达到2600～2700℃。电热通过炉芯表面传给炉料，使之逐渐加热，达到1450℃以上时，即发尘化学反应，生成碳化硅，并逸出一氧化碳。随着时间的推移，炉料高温范围不断扩大，形成碳化硅愈来愈多。碳化硅在炉内不断形成，蒸发移动，晶体长大，聚集成为—个圆筒形的结晶筒。结晶筒的内壁因受高温，超过2600℃的部分就开始分解。分解出的硅又与炉料中的碳结合而成为新的碳化硅。破碎：把碳化硅砂破碎为微粉，国内目前采用两种方法，一种是间歇的湿式球磨机破碎，一种是用气流粉末磨粉机破碎。我公司已由气流粉末磨碎机代替湿式球磨机破碎。湿式球磨机破碎时用是用湿式球磨机将碳化硅砂磨成微粉原料，每次需磨6-8小时。所磨出的微粉原料中，微粉约占60％左右。磨的时间越长，则微粉所占的比例越大。但过粉碎也越严重，回收率就会下降。具体的时间，应该与球磨比、球径给配、料浆浓度等工艺参数一起经实验优选确定。该方法最大的优点就是设备简单，缺点是破碎效率较低，后续工序较复杂。

雷蒙磨粉机工作原理是：颚式破碎机将大块物料破碎到所需的粒度后，由提升机将物料输送到储料仓，然后由电磁振动给料机均匀连续地送到主机的磨腔内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀与磨辊同转过程中把物料铲起抛入磨辊与辊环之间，形成填料层，物料在磨辊与磨环之间进行研磨。粉磨后的粉子随风机气流带到分级机进行分选，不合要求的粉子被叶片抛向外壁与气流脱离，粗大颗粒在重力的作用F落入磨腔进行重磨，达到细度要求的细粉随气流经管道进入大旋风收集器，进行分离收集，再经卸料器排出即为成品粉子，气流由大旋风收集器上端回风管吸入鼓风机。在磨腔内因被磨物料中有—定的水分，研磨时发热，水气蒸发，以及各管道接口不严密，外界气体被吸入，使循环风量增高，为保证磨机在负压吠态下工作，增加的气流通过余风管排入除尘器，被净化后排入大气。整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。该法最大的优点是效率较高。而且后续工序较简单。 2、碳化硅微粉（一）、碳化硅微粉的生产

用低纯碳化硅微粉烧结碳化硅陶瓷

第３４卷第１期２Ｏ０６年１月硅酸盐学报ＪＯＵＲＮＡＬ（）ＦＴＨＥＣＨＩＮＦＳＥＣＥＲＡＭＩＣＳｏＣＩＥＴＹＶｏＩ．３４，Ｎ（）ｌＪａｎｕａｒｙ，２００６用低纯碳化硅微粉烧结碳化硅陶瓷武七德１，孙峰１，吉晓莉１，田庭燕２，郝慧１１．武汉理工大学．畦酸盐材料工程教育部重点实验守，武汉４３００７０；２山东大学材料液态结构及其遗传性教育部重点实验室，济南２５∞６１）摘要：用工业崖料坻纯ｗ３．ｓｐｍｓｔｃ擞粉为原料，在№保护下娆结碳化硅（ｓ，ｔ、）陶瓷。研究了低纯ｓｌｃ徽粉中杂质对蜀ｃ陶瓷力学性能的影响，对比了徽粉提纯后材料的性能‘』结构。通过扫描电镜、金相显馓镜分析材料的显微结构。结果表明：微粉杂质中ｓｔ魄、金属氧化物在＆ｃ烧结温度下的放气反麻是影响陶瓷材料力学性能的主耍目素。由低纯ｓ?ｃ材制得的材料的烧结密度达到（３．１５士ｏ０１）ｇ／ｃｍ３，抗折强度达到（ｄｄｌ±１０）ＭＰａ。关键词：碳化硅；反应烧结；显微结构中圈分类号：Ｔ锄７４文献标识码：Ａ文章编号：０４５４５６４８（２００６）０】∞一０５ＳＩＩ．ＩＣｏＮＣＡＲＢＩＤＥＣＥＲＡＭＩＣＳＰＲＥＰＡＲＥＤＷｌＴＨＬ（）ＷＰＵＲＥＳＩＬＩＣｏＮＣＡＲＢＩＤＥＭＩＣＲｏ—ＰｏＷＤＥＲＳｗｕＱ２ｄＰｌ，ｓｕ～凡ｎ∥，ＪＪｘｉ４０“１，１』ＡＮＴｉｗｇｙ。ｎ２，ＨＡ０¨“２１（１．ＫｅｙＩ，ａｂ（）ｒａｔｕｒｙｆｏｒＳ１１ＬｃａｔｅＭａｔｅｍＩｓｓｃＬｃｎｃｅａｎｄＥｎｇｌｎｅｅｒｉｎｇｏｆＭｍｌｓｔｒｙｏｆＥｄｕｃａｔｌｏｎ，Ｗ１ｌｈａｎＵｎｌｖｃｒｓｌｔｙｏｆＴｅｃｈｎ０１０９ｙＷｕＩ、ａｎ４３００７０；２．ＫｅｙＬａｂ。ｒａｔｏｒｙｆ０１Ｉ．１ｑｕｌｄＳｔⅢＬｕｒｅａ１１ｄＨｅｒ列Ｉ‘ｙ（】ｆＭｌｎｋ【ｒｙＥｄｕｃａ¨ｏｎ，ＳｈａｎｄｏｎｇＵｎｊｖｅｒｓｌ‘ｙ?Ｊｌｎａｌｌ２ｊ００６１，Ｃｈｌｎａ）Ａｂｓｔｒ｛Ｉｃｔ：Ｒｅａｃｔｌｏｎ—ｂ（ｍｄｃｄｓｌＪＬｃ。ｎｃａｒｂｌｄｅ（ＲＲＳ（：）ｃｃｒａｎｌｌ刚ｅｒｅｐｒｅｐａｒｅｄｗｌｔｈｉｎｄｕ“ｒＬａｌｓｃｆａｐｓＩｏｗｐＬｌｍｙＳｌ（：叫ｒｏｐｏｗｄｅｒｓ．Ｔ１１ｅａｖｅｒａｇｅｇｒａｌｎｓｌｚｃｏｆＬ１】。ｐｏｗｄｅｒ】ｓ３．５＂ｍｌ、ｈｅｌｎｆｌｕｅｎｃｅｏｆｌｍｐｌｌⅢ１…）ｆｐｏｗ山ｒｓｏｎｔｈｅｍａｔｅ¨ａＩ。ｓｍｅｃｈａｎｉｃａｌｐｒｏｐｅｆｔｌｅ８ｗａｓｓｔｕｄｉｅｄ，ａｎｄａｃｏｍｐａｒｉｓｏｎｗａｓｍａｄｅ“）ｍａｔｃｎａｋｐｒ印ａｒｅｄ州ｔｈｐｕｎｆｙｌｎｇｐｏｗｄｔｒｂｙｈｙｄｒｏｃｈｌｏ¨ｃａ虬ｄＴｈＩＩＬＩｃｒｏ乱ｒｕｃｔｕｒｅｏｆｓＩ】￡ｃｏｎｃａｒｂｌｄｅｃｃｒａｎＩｉｃｓｗａｓＩｎｖｅｓｔｔｇａｔｅｄｂｙ黜Ｉｍｍｇｅｌｅｃｆｒｏ㈣ｃ㈣ｃｅ）ｐ㈨ｊｄｏ阱ｌｃａ】ｍ￡ｃｒｏｓｃｏｐｅ．Ｔｈｅｒｃｓｕｈｓｓ｝、ｏｗｔｈａｔｔｈｅｋｅｙｆａｃｔｏｒｓｔｏＬ１１ｅｎｌａｔｅｒｌａｌ’ｓｍｅｃｈａｎｌｃａＩｐｒｏｐｅｒｔｌｅｓａｒｅｔｈｅｅｘｃｌｕｄｌｎｇＳ１０２，ａｎｄｔｈｅｍｅｔａｌｌｌｃ（）ｘＩｄ㈣ａｃＬｅｄｗｔｔｈｏｔｈｅｒｒａｗｍａｔｅｌｒ】ａｌｓａｎｄｒｅｌｃａｓｅｄｇａｓａｔｈｌｇｈｔｅｍｐｅｒａｔｕｒｅｓＴ｝１ｅｓＩｎｔｅｒｅｄｄｅｎｓｌｌｙ（）ｆｔｈｃｍａＬｅｆｌａｌｍａｄｅｏｆｌｏｗｐｌ】ｒｌｔｙＳ１Ｃｌｓ（３１５＝００１）ｇ／ｃｍ。ａｎｄｔｈｅｆｌⅢｒａｌｓＩｒｅｎＥｔｈ１ｓ（ｄ４】±１０）ＭＰａａｔｒｏｏｍｔｅｍＤｅｒａｔｕｒｃＫｅｙｗｏ州ｓ：ｓｌｎｃｏｎｃａｒｈＩｄ。；ｒｅａｃＬｌ。１１ｂｏｎｄｅｄ；ｍｌｃｒ（）ｓｔｒｕｃｔｕｒｃ反应烧结碳化硅（ｒｅａｃｔｉｏｎ＿ｂｏｎｄｅｄｓ１Ｉｉｃｏｎｃａ卜ｈｉｄｅ，ＲＢｓｃ）具有反应温度低且时间短，可近净尺寸烧结，可烧结复条形状制品等优点，自５０年代发明以来就得到人们的广泛关注”。３］。但是，传统反应烧结Ｔ艺中所需两ｃ原料的纯度较高，因而其制备能耗高，环境污染严重，生产成本大。目前，国内ｓｉｃ生产厂家每年都囤积大黾的收尘尾粉。网尾粉的牲度细，杂质含量高，成分波动大阻碍１ｒ它的进一收稿日期：２００ｊ—０６—１５。修改稿收到日期：ｚ００５—１０一ｌｏ第一作者：武已德（１９ｔ９～），男．教授。步利用。丈量尾粉既占用贮存用地又增加生产成本。凼此，允分利用尾粉已成为Ｓｉｃ生产厂家的当务之急。实验中制备ＲＢｓｃ所需的ｓｉｃ微粉全部采用国内某两ｃ磨料生产厂家提供的收尘器中的低纯Ｓｊｃ尾粉，通过适当的工艺制备出最高密度为３．１５ｇ／ｃｗ，最大抗折强度为（４４１±１０）ＭＰａ的ＲＢｓｃ陶瓷材料。Ｒ戗ｅｉｖｅｄｄａｔｅ：２∞５—０６１ｊ．Ａｐｐｒｏｖｅｄｄａｔｅ：２００５１０１０Ｆｉｒｓｔａ砒ｈｏｒ；ＷＵＱ１小（１９４９）．ⅢａＩ｝＋ｐｒｏｆｅ３ｓｏＬＥ—ｍｎｉ－：Ⅵ１ｑＩｆｋ＠ｎｌａｌｌ．ｗｈｕｔｅｄｕｃｎ　万方数据

第三代半导体面-SiC(碳化硅)器件及其应用

第三代半导体面-SiC(碳化硅)器件及其应用作为一种新型的半导体材料，SiC以其优良的物理化学特性和电特性成为制造短波长光电子器件、高温器件、抗辐照器件和大功率／高额电子器件最重要的半导体材料．特别是在极端条件和恶劣条件下应用时，SiC器件的特性远远超过了Si器件和GaAs器件．因此，SiC器件和各类传感器已逐步成为关键器件之一，发挥着越来超重要的作用．从20世纪80年代起，特别是1989年第一种SiC衬底圆片进入市场以来，SiC器件和电路获得了快速的发展．在某些领域，如发光二极管、高频大功率和高电压器件等，SiC器件已经得到较广泛的商业应用．发展迅速．经过近10年的发展，目前SiC器件工艺已经可以制造商用器件．以Cree为代表的一批公司已经开始提供SiC器件的商业产品．国内的研究所和高校在SiC材料生长和器件制造工艺方面也取得厂可喜的成果．虽然SiC材料具有非常优越的物理化学特性，而且SiC器件工艺也不断成熟，然而目前SiC器件和电路的性能不够优越．除了SiC材料和器件工艺需要不断提高外．更多的努力应该放在如何通过优化S5C器件结构或者提出新型的器件结构以发挥SiC材料的优势方面． 1 SiC分立器件的研究现状目前．SiC器件的研究主要以分立器件为主．对于每一种器件结构，共最初的研究部是将相应的Si或者GaAs器件结构简单地移植到SiC上，而没有进行器件结构的优化．由于SiC的本征氧化层和Si相同，均为SiO2，这意味着大多数Si器件特别是M帕型器件都能够在Si C上制造出来．尽管只是简单的移植，可是得到的一些器件已经获得了令人满意的结果，而且部分器件已经进入厂市场．S iC光电器件，尤其是蓝光发光二极管在20世纪90年代初期已经进入市场，它是第一种大批量商业生产的SiC器件．日前高电压SiC肖特基二极管、SiC射频功率晶体管以及SiC M OSFET和MESFET等也已经有商业产品．当然所有这些SiC产品的性能还远没有发挥SiC 材料的超强特性，更强功能和性能的SiC器件还有待研究与开发．这种简单的移植往往不能完全发挥SiC材料的优势．即使在SiC器件的一些优势领域．最初制造出来的SiC器件有些还不能和相应的Si或者CaAs器件的性能相比．为了能够更好地将SiC材料特性的优势转化为SiC器件的优势，目前正在研究如何对器件的制造工艺与器件结构进行优化或者开发新结构和新工艺以提高SiC器件的功能和性能．1．1 SiC肖特基二极管肖特基二极管在高速集成电路、微波技术等许多领域有重要的应用．由于肖特基二极管的制造工艺相对比较简单，所以对SiC肖特基二极管的研究较为成熟．普渡大学最近制造出了阻断电压高达4．9kV的4H-SiC肖特基二极管，特征导通电阻为43mΩ?c㎡，这是目前SiC 肖特基二极管的最高水平．通常限制肖特基二极管阻断电压的主要因素是金—半肖特基接触边沿处的电场集中．所以提高肖特基二极管阻断电压的主要方法就是采用不同的边沿阻断结构以减弱边沿处的电场集中．最常采用的边沿阻断结构有3种：深槽阻断、介质阻断和pn结阻断．普放大学采用的方法是硼注入pn结阻断结构，所选用的肖特基接触金属有Ni，Ti．2000年4月Cree和K ansai联合研制出一只击穿电压高达12．3kV的SiC整流器，主要采用了新的外延工艺和改进的器件设计．该器件具有很低的导通电阻，正向导通电压只有4.9 V ,电流密度高，可以达到100A／c㎡，是同类Si器件的5倍多. 1.2 SiC功率器件由于SIC的击穿电场强度大约为Si的8倍．所以SiC功率器件的特征导通电阻可以做得小到相应Si器件的1/400．常见的功率器件有功率MOSFET、IGBT以及多种MOS控制闸流管等．为了提高器件阻断电压和降低导通电阻，许多优化的器件结构已经被使用．表1给出了已报道的最好的SiC功率MOSFET器件的性能数据Si功率MOSFET的功率优值的理论极限

碳化硅电子器件发展分析报告

碳化硅电力电子器件的发展现状分析目录 1.SiC器件的材料与制造工艺 (2) 1.1 SiC单晶 (2) 1.2 SiC外延 (3) 1.3 SiC器件工艺 (4) 2. SiC二极管实现产业化 (5) 3. SiC JFET器件的产业化发展 (7) 4. SiC MOSFET器件实用化取得突破 (7) 5. SiC IGBT器件 (8) 6. SiC功率双极器件 (9) 7. SiC 功率模块 (10) 8. 国内的发展现状 (11) 9. SiC电力电子器件面对的挑战 (11) 9.1 芯片制造成本过高 (11) 9.2 材料缺陷多，单个芯片电流小 (12) 9.3 器件封装材料与技术有待提高 (12) 10. 小结 (12)

在过去的十五到二十年中，碳化硅电力电子器件领域取得了令人瞩目的成就，所研发的碳化硅器件的性能指标远超当前硅基器件，并且成功实现了部分碳化硅器件的产业化，在一些重要的能源领域开始逐步取代硅基电力电子器件，并初步展现出其巨大的潜力。碳化硅电力电子器件的持续进步将对电力电子技术领域的发展起到革命性的推动作用。随着SiC单晶和外延材料技术的进步，各种类型的SiC器件被开发出来。SiC器件主要包括二极管和开关管。SiC二极管主要包括肖特基势垒二极管及其新型结构和PiN 型二极管。SiC开关管的种类较多，具有代表性的开关管有金属氧化物半导体场效应开关管（MOSFET）、结型场效应开关管（JFET）、绝缘栅双极开关管（IGBT）三种。 1.SiC器件的材料与制造工艺 1.1 SiC单晶碳化硅早在1842年就被发现了，但直到1955年，飞利浦（荷兰）实验室的Lely 才开发出生长高品质碳化硅晶体材料的方法。到了1987年，商业化生产的SiC衬底进入市场，进入21世纪后，SiC衬底的商业应用才算全面铺开。碳化硅分为立方相（闪锌矿结构）、六方相（纤锌矿结构）和菱方相3大类共260多种结构，目前只有六方相中的4H-SiC、6H-SiC才有商业价值，美国科锐（Cree）等公司已经批量生产这类衬底。立方相（3C-SiC）还不能获得有商业价值的成品。 SiC单晶生长经历了3个阶段, 即Acheson法、Lely法、改良Lely法。利用SiC 高温升华分解这一特性，可采用升华法即Lely法来生长SiC晶体。升华法是目前商业生产SiC单晶最常用的方法，它是把SiC粉料放在石墨坩埚和多孔石墨管之间，在惰性气体（氩气）环境温度为2 500℃的条件下进行升华生长，可以生成片状SiC晶体。由于Lely法为自发成核生长方法，不容易控制所生长SiC晶体的晶型，且得到的晶体尺寸很小，后来又出现了改良的Lely法。改良的Lely法也被称为采用籽晶的升华法或物理气相输运法 (简称PVT法)。PVT法的优点在于：采用 SiC籽晶控制所生长晶体的晶型，克服了Lely法自发成核生长的缺点，可得到单一晶型的SiC单晶，且可生长较大尺寸的SiC单晶。国际上基本上采用PVT法制备碳化硅单晶。目前能提供4H-SiC晶片的企业主要集中在欧美和日本。其中Cree产量占全球市场的85%以上，占领着SiC晶体生长及相关器件制作研究的前沿。目前，Cree的6英寸SiC晶片已经商品化,可以小批量供货。此外，国内外还有一些初具规模的SiC晶片供应商，年销售量在1万片上下。Cree生产的SiC晶片有80%以上是自己消化的，用于LED衬底材料，所以Cree是全球

SiC功率半导体器件技术发展现状及市场前景

SiC功率半导体器件技术发展现状及市场前景近年来，Si功率器件结构设计和制造工艺日趋完善，已经接近其材料特性决定的理论极限，依靠Si器件继续完善来提高装置与系统性能的潜力十分有限。本文首先介绍了SiC功率半导体器件技术发展现状及市场前景，其次阐述了SiC功率器件发展中存在的问题，最后介绍了SiC功率半导体器件的突破。 SiC功率半导体器件技术发展现状1、碳化硅功率二极管碳化硅功率二极管有三种类型：肖特基二极管（SBD）、PiN二极管和结势垒控制肖特基二极管（JBS）。由于存在肖特基势垒，SBD具有较低的结势垒高度。因此，SBD具有低正向电压的优势。SiC SBD的出现将SBD的应用范围从250 V提高到了1200 V。同时，其高温特性好，从室温到由管壳限定的175℃，反向漏电流几乎没有增加。在3 kV以上的整流器应用领域，SiC PiN和SiC JBS二极管由于比Si整流器具有更高的击穿电压、更快的开关速度以及更小的体积和更轻的重量而备受关注。 2、单极型功率晶体管，碳化硅功率MOSFET器件硅功率MOSFET器件具有理想的栅极电阻、高速的开关性能、低导通电阻和高稳定性。在300V以下的功率器件领域，是首选的器件。有文献报道已成功研制出阻断电压10 kV 的SiC MOSFET。研究人员认为，碳化硅MOSFET器件在3kV～5 kV领域将占据优势地位。尽管遇到了不少困难，具有较大的电压电流能力的碳化硅MOSFET器件的研发还是取得了显著进展。另外，有报道介绍，碳化硅MOSFET栅氧层的可靠性已得到明显提高。在350℃条件下有良好的可靠性。这些研究结果表明栅氧层将有希望不再是碳化硅MOSFET的一个显著的问题。 3、碳化硅绝缘栅双极晶体管（SiC BJT、SiC IGBT）和碳化硅晶闸管（SiC Thyristor）最近报道了阻断电压12kV的碳化硅P型IGBT器件，并具有良好的正向电流能力。碳化硅IGBT器件的导通电阻可以与单极的碳化硅功率器件相比。与Si双极型晶体管相比，SiC 双极型晶体管具有低20～50倍的开关损耗以及更低的导通压降。SiC BJT主要分为外延发

碳化硅工艺过程简述

碳化硅磨料通常以石英、石油焦炭为主要原料。它们在备料工序中经过机械加工，成为合适的粒度，然后按照化学计算，混合成为炉料。磨料调节炉料的透气性，在配炉料时要加适量的木屑。制炼绿碳化硅时，炉料中还要加适量的食盐。炉料装在间歇式电阻炉内。电阻炉两端是端墙，近中心处有石墨电极。炉芯体即连于两电极之间。炉芯周围装的是参加反应的炉料，外部则是保温料。制炼时，电炉供电，炉芯体温度上升，达到2600~2700℃。电热通过炉芯表面传给炉料，使之逐渐加热，达到1450℃以上时，即发生化学反应，生成碳化硅，并逸出一氧化碳。随着时间的推移，炉料高温范围不断扩大，形成的碳化硅也越来越多。它在炉内不断形成，蒸发移动，结晶长大，聚集成为一个圆筒形的结晶筒。结晶筒的内壁因受高温，超过2600℃的部分就开始分解。分解出的硅又与炉料中的碳结合而成为新的碳化硅。炉自送电初期，电热主要部分用于加热炉料，而用以形成碳化硅的热量只是较少的一部分。送电中期，形成碳化硅所用的热量所占比例较大。送电后期，热损失占主要部分。调整送电功率与时间的关系，优选出最有利的停电时间，以期获得最好的电热利用率。大功率电阻炉通常选择送电时间在24小时左右，以利作业安排。在此基础上，调整电炉功率与炉子规格的关系。电阻炉送电过程中，除了形成碳化硅这一基本反应外，炉料中各种杂质也发生一系列化学的和物理的变化，并发生位移。食盐亦然。炉料在制炼过程中不断减少，炉料表面变形下沉。反应所形成的一氧化碳则弥漫于大气中，成为污染周围大气的有害成分。停电后，反应过程基本结束。但由于炉子很大，蓄热量就很大，一时冷却不了，炉内温度还足以引起化学反应，因此，炉表面仍继续有少量一氧化碳逸出。对于大功率电炉来说，延续的残余反应可达3~4小时。这时的反应比起送电时的反应来说，是微不足道的。但因为当时炉表面温度已经下降，一氧化碳燃烧更不彻底。从劳动保护角度来说，仍应予以足够重视。停电后经过一段时间冷却，就可以拆除炉墙，然后逐步取出炉内各种物料。制炼后炉内的物料，从外到里，构成下列各物层：（1）未经反应的物料这部分炉料在制炼时未达到反应温度，因而不起反应，只起保温作用，它在炉中所占的位置叫保温带。保温带炉料与反应带炉料的配制方法、制炼后该部位炉料的利用方法不尽相同。有一种工艺方法，在保温带的特定区域内装炉时装以新料，制炼后取出配到反应料中去，这就叫做焙烧料。若将保温带上未反应的料经再生处理，稍加焦炭及适量木屑，配制成保温料重新利用，就称之为乏料。（2）氧碳化硅层

国内外碳化硅的研究和发展、

摘要：随着工业的发展和科学技术的进步，碳化硅的非磨削用途在不断扩大，在耐炎材料方面用于制作各种高级耐炎制品，如垫板、出铁槽、坩锅熔池等；在冶金工业上作为炼钢脱氧剂，可以节电，缩短冶炼时间，改善操作环境；在电气工业方面利用碳化硅导电、导热及抗氧化性来制造发热元件——硅碳棒。碳化硅的烧结制品可作固定电阻器，在工程上还可作防滑防腐蚀剂。碳化硅与环氧树脂混合可涂在耐酸容器中、蜗轮机叶片上起防腐耐磨作用。SiC由于具有优良的耐高温、耐磨耗、耐腐蚀及高的热传导性能，近年来受到人们极大关注。作为一种新型的非氧化物精细陶瓷材料，其研究与应用均取得了长足的发展。关键词：碳化硅，结构，粉体合成，碳化硅制品正文：一、SiC的结构 SiC晶型结构有αβ型二种，α型为六方晶型，β型为立方晶型。α型SiC 的分解温度在2400度左右，称为高温异形体2在温度低于2000度时，SiC以β型方式存在，称为低温异形体。立方晶型的β—SiC可在1450度左右由简单的硅和碳混合物制得，温度高时β—SiC 会转相生成α—SiC。SiC没有一个固定的熔点，在密堆积系中，在1bar 总压力下，约在! 0.3!时分解成石墨和富硅熔融物，此温度是形成SiC晶体的最高温度。在松散的堆积系中，SiC在2300度左右开始分解，形成气态硅和石墨残余物。二、SiC粉体的制作方法 SiC粉体的制作方法大体可分为两大类。一是把由固相得到的粗粒子进行粉碎的分解方法；另一类是用气相法等直接合成SiC 细粉末的聚集方法。这两大类方法根据原料的种类和加热方式的不同，又被分成几种。（1）A cheson法这是一种最古老的工业化生产SiC的方法，把硅石和焦炭进行混合作为原料，充填在石墨炉芯的周围，给炉芯通电加热，使炉芯周围温度达2500度以上，反应生成物在此温度下反复进行再结晶，就得到了从晶粒成长起来达数cm厚度的α—

碳化硅性能与碳化硅生产工艺

碳化硅性能与碳化硅生产工艺天然的碳化硅很少，工业上使用的为人工合成原料，俗称金刚砂，是一种典型的共价键结合的化合物。碳化硅是耐火材料领域中最常用的非氧化物耐火原料之一。（1）碳化硅的性质：碳化硅主要有两种结晶形态：b-SiC 和 a-SiC。b-SiC 为面心立方闪锌矿型结构，晶格常数 a=0.4359nm。a-SiC 是 SiC 的高温型结构，属六方晶系，它存在着许多变体。碳化硅的折射率非常高，在普通光线下为 2.6767~2.6480.各种晶型的碳化硅的密度接近， a-SiC 一般为3.217g/cm3，b-SiC 为 3.215g/cm3.纯碳化硅是无色透明的，工业 SiC 由于含有游离 Fe、Si、C 等杂质而成浅绿色或黑色。绿碳化硅和黑碳化硅的硬度在常温和高温下基本相同。SiC 热膨胀系数不大，在25~1400℃平均热膨胀系数为 4.5×10-6/℃。碳化硅具有很高的热导率，500℃时为 64.4W/ (m·K)。常温下SiC 是一种半导体。碳化硅具有耐高温、耐磨、抗冲刷、耐腐蚀和质量轻的特点。碳化硅在高温下的氧化是其损害的主要原因。（2）碳化硅的合成： ①碳化硅的冶炼方法，合成碳化硅所用的原料主要是以 SiO2 为主要成分的脉石低档次的碳化硅可用低灰分的无烟煤为原料。辅助原料为木屑和食盐。碳化硅有黑、绿两种。冶炼绿碳化硅时要求硅质原料中 SiO2 含量尽可能高，杂质含量尽量低。生产黑碳化硅时，硅质原料中的 SiO2 可稍低些。对石油焦的要求是固定碳含量尽可能高，灰分含量小于 1.2%，挥发分小于 12.0%，石油焦的粒度通常在 2mm 或 1.5mm 以下。木屑用于调整炉料的透气性能，通常的加入量为 3% ~5%（体积）。食盐仅在冶炼绿碳化硅时使用。硅质原料与石油焦在 2000~2500℃的电阻炉内通过以下反应生成碳化硅：SiO2+3C→SiC+2CO↑-526.09Kj CO 通过炉料排出。加入食盐可与 Fe、Al 等杂质生成氯化物而挥发掉。木屑使物料形成多孔烧结体，便于CO 气体排出。碳化硅形成的特点是不通过液相，其过程如下：约从 1700℃开始，硅质原料由砂粒变为熔体，进而变为蒸汽（白烟）；SiO2 熔体和蒸汽钻进碳质材料的气孔，渗入碳的颗粒，发生生成 Sic 的反应；温度升高至1700~1900℃时，生成 b-SiC；温度进一步升高至 1900~2000℃时，细小的 b-SiC 转变为 a-SiC，a-SiC 晶粒逐渐长大和密实；炉温再升至 2500℃左右，SiC 开始分解变为硅蒸汽和石墨。大规模生产碳化硅所用的方法有艾奇逊法和ESK 法。艾奇逊法：传统的艾奇逊法电阻炉的外形像一个长方形的槽子，它是有耐火砖砌成的炉床。两组电极穿过炉墙深入炉床之中，专用的石墨粉炉芯体配置在电极之间，提供一条导电通道，

第三代半导体材料碳化硅

第三代半导体材料碳化硅一、第三代半导体发展简述半导体产业的基石是芯片。制作芯片的核心材料按照历史进程分为三代：第一代半导体材料（主要为目前广泛使用的高纯度硅）、第二代化合物半导体材料（砷化镓、磷化铟）、第三代化合物半导体材料（碳化硅、氮化镓）。第三代半导体材料也称为禁带半导体材料，是指禁带宽度在2.3eV（电子伏特）及以上的半导体材料（硅的禁带宽度为1.12eV），其中较为典型的和成熟的包括碳化硅（SiC）、氮化镓（GaN）等，其余包括氧化锌（ZnO）、金刚石、氮化铝（AlN）等的研究尚处于起步阶段。第三代半导体材料在禁带宽度、热导率、介电常数、电子漂移速度方面的特性使其适合制作高频、高功率、高温、抗辐射、高密度集成电路；其在禁带宽度方面的特性使其适合制作发光器件或光探测器等。 5G基站射频器件对高频材料的需求，以及功率器件正向着大功率化、高频化、集成化方向发展的趋势凸显出了第三代半导体材料的重要性及广阔前景。而该领域基本由美日企业主导，我国相对薄弱，研发仍主要集中于军工领域。国家战略新兴产业政策中多次提到以碳化硅、氮化镓为代表的第三代半导体器件，随着国内多家企业开始重视该领

域，积极布局相关项目，我国的第三代半导体材料及器件有望实现较快发展。二、第三代半导体---碳化硅概述碳化硅是第三代化合物半导体材料的，具有优越的物理性能：高禁带宽度（对应高击穿电场和高功率密度）、高电导率、高热导率。半导体芯片分为集成电路和分立器件，但不论是集成电路还是分立器件，基本结构都可以划分为“衬底—外延—器件”结构。碳化硅在半导体中存在的主要形式是作为衬底材料。图：碳化硅晶片产业链

关于烧结碳化硅的分类_烧结碳化硅工艺说明

关于烧结碳化硅的分类_烧结碳化硅工艺说明特陶领域的多数专家认为国内特陶产品质量提升不上去，很大程度与特陶粉体的制备水平有关系。“巧妇难为无米之炊”，当然没有好“米”，也烧不出“好饭”出来。有关于烧结碳化硅的话题，小编今天想跟大家聊一聊。烧结碳化硅有哪些分类呢？看文章吧！烧结碳化硅分类：（1）无压烧结无压烧结被认为是SiC烧结有前途的烧结方法，根据烧结机理的不同，无压烧结又可分为固相烧结和液相烧结。S.Proehazka通过在超细β-SiC粉体（含氧量小于2）中同时加入适量B和C的方法，在2020℃下常压烧结成密度高于98

的SiC烧结体。A.Mulla等以Al2O3和Y2O3为添加剂在1850-1950℃烧结0.5μm的β-SiC(颗粒表面含有少量SiO2)，获得的SiC陶瓷相对密度大于理论密度的95，并且晶粒细小，平均尺寸为1.5μm。（2）热压烧结不添加任何烧结助剂，纯SiC只有在极高的温度下才能烧结致密，于是不少人对SiC实行热压烧结工艺。关于添加烧结助剂对SiC进行热压烧结的报道已有许多。Alliegro等研究了B、Al、Ni、Fe、Cr等金属添加物对SiC致密化的影响，发现Al和Fe是促进SiC热压烧结有效的添加剂。https://www.360docs.net/doc/021445975.html,nge研究了添加不同量Al2O3对热压烧结SiC的性能影响，认为热压烧结致密是靠溶解--再沉淀机理。但是热压烧结工艺只能制备形状简单的SiC部件，而且一次热压烧结过程中所制备的产品数量很小，因此不利于工业化生产。 (3)反应烧结反应烧结SiC又称自结合SiC, 是由a- SiC粉和石墨粉按一定比列混合压成坯体后,加热到1650℃左右,同时熔渗Si或通过气相Si渗入坯体,使之与石墨起反

碳化硅微粉市场

碳化硅微粉市场来源：全球光伏网/光伏信息报作者:王洁时间：2011-10-26 光伏晶硅片切割是目前供料器线切割微分最大的市场，而碳化硅微粉作为晶硅片切割很重要的一种辅料，其市场需求随着光伏行业的发展一直保持着旺盛的增长势头。光伏晶硅片切割是目前供料器线切割微分最大的市场，而碳化硅微粉作为晶硅片切割很重要的一种辅料，其市场需求随着光伏行业的发展一直保持着旺盛的增长势头。然而进入5月份以来，碳化硅微粉市场价格开始松动，产品需求锐减，企业都不同程度的受到了影响。本期笔者通过调研将对以下问题进行解答：企业怎样看待目前的碳化硅市场？行业间的竞争是否是导致这次市场波动的诱因？碳化硅微粉的价格又会如何变化？未来的碳化硅微粉市场将朝向哪个方向发展？行业人士曾这样说过：“碳化硅微粉是光伏企业手中的刀具，谁拥有了最好的刀具，谁就占有了最好的切割先机”。从这句话中不难看出碳化硅微粉在切片行业中的地位是举足轻重的。随着光伏行业的迅猛发展，该产业对于硅片的需求日渐升温，数量越来越大，而碳化硅微粉做为生产晶硅片的重要辅料，对其需求量自然也日益增加。国内碳化硅微粉主要分为黑碳化硅微粉和绿碳化硅微粉两类，由于黑碳化硅微粉和绿碳化硅微粉的工艺和成分有区别，致使市场上对于这两种产品的需求也不相同。目前国内主要还是以绿碳化硅微粉为主，因为它本身的特质决定了其更适合用于光伏、半导体晶硅片的切割刃料环节，所以绿碳化硅微粉的使用量要高于黑碳化硅微粉。我国是碳化硅生产和出口大国，2009年碳化硅总产量达53万吨多，占全球总量的56.3%，居世界第一。2010年碳化硅总产量达70万~80万吨，截至目前，2011年的碳化硅产量已达到30万~40万吨。四种因素致使市场状况不乐观受光伏行业不景气的影响，碳化硅微粉这一备受青睐的产业，在进入5月份后出现了疲软，碳化硅微粉市场开始出现价格松动、需求锐减的态势，很多碳化硅企业在产值和产品价格上都受到了不同程度的影响。在调查中，有个别厂家反映，目前的碳化硅微粉市场需求不乐观，价格又太低，有点儿2008年经济危机的味道。到底是什么原因造成目前的碳化硅微粉市场需求疲软？笔者为此采访了几家规模不同的企业，看企业如何看待目前的市场现状。国内最大的碳化硅微粉制造企业之一——江苏大阳微粉科技有限公司经理陈栋针认为，市场上的新砂供过于求，市场对碳化硅微粉的需求出现锐减，多半是由于企业盲目扩产以及切割刃料的回收循环再利用造成的。从近期来看，实力强大的碳化硅微粉企业不会受到太大的影响，这些企业对于碳化硅市场还是很有信心的。江苏大阳公司只是在价格上稍有变动，在产量上还是保持着全年10万吨的生产计划，没有减少，目前该公司的碳化硅微粉产量达到6万吨。江阴巨能微粉科技有限公司年产碳化硅微粉10000吨左右。巨能公司市场部杨一透露：“进入5月份以来碳化硅市场行情冷淡，价格松动的主要原因还是受光伏行业整体不景气的影响。”毕竟绿碳化硅微粉是得益于光伏行业的崛起而兴起的，所谓牵一发而动全身,目前的局势便是如此。碳化硅微粉作为辅料主要用于晶硅片切割，所以市场对晶硅片需求量的大小牵动着碳化硅微粉的市场走势。据了解，市场下滑让企业总产量下降，企业生存面临很大的困境，“我们的下游客户因为生意难做，出现拖欠资金的情况，这无疑让我们的处境雪上加霜”！河南新密市碳化硅厂属于碳化硅企业中的中小企业，年生产绿碳化硅微粉10000吨，黑碳化硅微粉8000吨，该公司驻佛山办事处市场部经理李洁表示：“今年的市场让人很费解，变化太大了，而且总是忽高忽低。“5月份之前，碳化硅微粉的市场销量一直不错，进入5月份后客户的订单忽然少了很多。此外，由于碳化硅微粉价格持续走低，很多下游小厂家担心货到手后价格会继续下降，害怕不但没有赚到钱反而赔了，所以他们大都不敢进货，这种心理造成公司产品销路不是很好。事实证明，下游厂家的担心并不是没有道理的。现在新密市碳化硅厂已经受到了影响，只能通过对碳化硅微粉减产来确保公司能度过这场市场危机。无独有偶，临沂市金蒙碳化硅有限公司市场部人员对目前的市场形势也表达了同样的看法：“5月份之后的碳化硅微粉市场不景气，且在短期内市场不是很乐观，我们公司也受到了影响。”

碳化硅陶瓷

太原工业学院 2015/2016学年第一学期《特种陶瓷》课程论文题目：碳化硅陶瓷的工艺与发展方向班级： 122073219 姓名：刘鑫泽学号： 19

1 前言随着科技的发展，人们迫切需要开发各种新型高性能结构材料。碳化硅陶瓷由于具有多种良好的的性能，已经在许多领域大显身手，并且已经收到人们的高度重视。 2 晶体结构 SiC是共价键很强的化合物，SiC中 Si-C键的离子性仅12%左右。 SiC具有α和β两种晶型。β- SiC的晶体结构为闪锌矿晶体结构立方晶系，Si和 C 分别组成面心立方晶格；α-SiC纤锌矿型结构，六方晶系。存在着4H、15R和6H等100余种多型体，其中， 6H多型体为工业应用上最为普遍的一种。在温度低于1600℃时，SiC以β-SiC形式存在。当高于1600℃时，β- SiC缓慢转変成α-SiC的各种多型体。4H- SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H- SiC，即使温度.超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。[1] 3 性能与应用 3.1 性能 (1)SiC陶瓷化学稳定性好、抗氧化性强。 (2)硬度高，耐磨性能好。 (3)SiC具有宽的能带间隙。 (4)优良的导电性。 (5)热稳定性好，高温强度大。 (6)热膨胀系数小、热导率大以及抗热振和耐化学腐蚀等。[4] 3.2 应用碳化硅的最大特点是高温强度高，有很好的耐磨损、耐腐蚀、抗蠕变性能，其热传导能力很强，仅次子氧化铍陶瓷。碳化硅陶瓷用于制造火箭喷嘴、浇注金属的喉管、热电偶套管、炉管、燃气轮机叶片及轴承、泵的密封圈、拉丝成型模

碳化硅陶瓷工艺流程

碳化硅（SiC）陶瓷，具有抗氧化性强，耐磨性能好，硬度高，热稳定性好，高温强度大，热膨胀系数小，热导率大以及抗热震和耐化学腐蚀等优良特性。因此，已经在石油、化工、机械、航天、核能等领域大显身手，日益受到人们的重视。例如，SiC陶瓷可用作各类轴承、滚珠、喷嘴、密封件、切削工具、燃汽涡轮机叶片、涡轮增压器转子、反射屏和火箭燃烧室内衬等等。 SiC陶瓷的优异性能与其独特结构密切相关。SiC是共价键很强的化合物，SiC中Si-C键的离子性仅12％左右。因此，SiC强度高、弹性模量大，具有优良的耐磨损性能。纯SiC 不会被HCl、HNO3、H2SO4和HF等酸溶液以及NaOH等碱溶液侵蚀。在空气中加热时易发生氧化，但氧化时表面形成的SiO2会抑制氧的进一步扩散，故氧化速率并不高。在电性能方面，SiC具有半导体性，少量杂质的引入会表现出良好的导电性。此外，SiC还有优良的导热性。 SiC具有α和β两种晶型。β－SiC的晶体结构为立方晶系，Si和C分别组成面心立方晶格；α－SiC存在着4H、15R和6H等100余种多型体，其中，6H多型体为工业应用上最为普遍的一种。在SiC的多种型体之间存在着一定的热稳定性关系。在温度低于1600℃时，SiC以β－SiC形式存在。当高于1600℃时，β－SiC缓慢转变成α－SiC的各种多型体。4H－SiC在2000℃左右容易生成；15R和6H多型体均需在2100℃以上的高温才易生成；对于6H－SiC，即使温度超过2200℃，也是非常稳定的。SiC中各种多型体之间的自由能相差很小，因此，微量杂质的固溶也会引起多型体之间的热稳定关系变化。现就SiC陶瓷的生产工艺简述如下：一、SiC粉末的合成： SiC在地球上几乎不存在，仅在陨石中有所发现，因此，工业上应用的SiC粉末都为人工合成。目前，合成SiC粉末的主要方法有： 1、Acheson法：这是工业上采用最多的合成方法，即用电将石英砂和焦炭的混合物加热至2500℃左右高温反应制得。因石英砂和焦炭中通常含有Al和Fe等杂质，在制成的SiC中都固溶有少量杂质。其中，杂质少的呈绿色，杂质多的呈黑色。 2、化合法：在一定的温度下，使高纯的硅与碳黑直接发生反应。由此可合成高纯度的β－SiC粉末。 3、热分解法：使聚碳硅烷或三氯甲基硅等有机硅聚合物在1200～1500℃的温度范围内发生分解反应，由此制得亚微米级的β－SiC粉末。

年产3600吨碳化硅微粉生产线可行性研究报告

碳化硅微粉生产线建设项目可行性研究报告

目录目录 (1) 第一章总论 (3) 第二章xx市场分析 (10) 第三章厂址选择 (13) 第四章产品质量及生产工艺 (16) 第五章工程建设方案 (19) 第六章节能 (24) 第七章环境保护 (25) 第八章企业组织和劳动定员 (27) 第九章项目建设进度 (29) 第十章资金筹措 (30) 第十一章经济效益分析 (31) 第十二章结论和建议 (35)

第一章总论 1.1项目名称年产3600吨碳化硅微粉生产线 1.2项目建设规模年产3600吨碳化硅微粉 1.3项目承办单位概况项目承办单位:xx市中奥磨料有限公司项目法人代表: 该公司是经: xx市工商局批准成立的有限公司，注册资金为人民币50万元，主要从事磨料磨具的生产和销售，主导产品为碳化硅微粉。 1.4 项目建设地址城关镇龙山大道东段路南 1.5项目可研编制单位编制单位：xx县工程咨询有限公司资质编号: 工咨丙 1.6 项目建设背景和必要性 1.6.1项目建设的背景和xx市场分析碳化硅是以硅石和无烟煤或石油焦碳为主要原料，在高温电阻炉里形成，呈黑色或绿色。它的特点是脆而锋利，具有高温热稳定性、高热传导性、耐酸碱腐蚀性、低膨胀系数、抗热震好等等一系列的优良性能。碳化硅及其精细微粉制品主要用作耐火材料的原料、钢铁冶炼中的还原剂，还可用其制作磨具，适用于磨削低强度材料，如橡胶、塑料、木材等软性材料；也适用于磨削铸铁、玻璃、陶瓷等材料。因其良好的导电性能，碳化硅已经被开发用于制作芯片、蓝紫光发光二级管的基底；目前美国海军正

在把碳化硅应用于许多先进的军用电子系统，例如海军的高性能雷达系统等。近年来，中国是碳化硅及其微粉制品生产大国和出口大国，碳化硅年产量约600,000t左右，国内生产碳化硅的冶炼工厂主要集中在电力资源相对比较便宜和供电比较充足的西北地区，如宁夏、甘肃、青海、四川和新彊等省，而制粒和制粉的生产厂家主要集中在xx、山东、江苏连云港等省、xx市。其中：宁夏是碳化硅原料块生产大省，年产能力达150,000-180,000t 左右，厂家有宁夏天能天昊、宁夏辛迪电力等企业；甘肃碳化硅产能在120,000-150,000t，全国最大的碳化硅生产企业——兰州河桥硅电资源有限公司就位于甘肃省，产能达到100,000t；青海碳化硅产能在80,000-100,000t左右，最大的生产厂家是青海芳盛磨料磨具有限公司，产能达到25,000t。受出口许可证限制,其中40%左右出口到世界各地，主要出口国为美国和日本。从产品类型来看，冶金、耐火材料工业的用量在增长，而磨料工业的用量在减少。碳化硅及其微粉制品的销售行业比例：耐火及铸造占65%；磨料及陶瓷行业占25%；电子及其它占10%。 2007年碳化硅及其微粉制品国内xx市场在电价和需求旺盛的推动下，销售量和价格都在稳步上升，出现供不应求的局面。同时由于许可证价格稳定和xx市场需求旺盛，碳化硅微粉制品出口价格也一路走高，但碳化硅出口xx市场虽然也有所增长，但增幅有限。从内需方面来看，据专家预测，2008年中国GDP的增长幅度在9%左右，其上游行业如钢材xx市场和机械、电子、建材等行业仍将保持相当的发展速度，尤其是钢材的xx市场的需求仍然将保持较高的增长势头，这必然会拉动以上行业的原材料之一的碳化硅及其微粉xx市场的需求增长，内销的比例将大幅上升。随着我国微粉xx市场的迅速发展，除用于研磨，抛光使用领域外，在工程陶瓷、高耐火材料窑具、电子工程材料，光优产业等用
