合肥工业大学《高频电子线路》模拟考试试卷及参考答案
《高频电子线路》模拟考试试卷1及参考答案
一、填空题(每空1分,共16分)
1.放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值,用分贝表示即为10lg(P si/P Ni)/(P so/P No)。
2.电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性,发射极至基极之间的阻抗Z be性质应为容性,基极至集电极之间的阻抗Z cb性质应为感性。3.根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。
4.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是∆ϕ(t),在调频信号中是∆ω(t)。
5.锁相环路由鉴相器、环路滤波器和压控振荡器组成,它的主要作用是用于实现两个电信号相位同步,即可实现无频率误差的频率跟踪。
二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内
1.当两个频率不同的单频信号送入非线性器件,产生的组合频率最少的器件是(C)A.极管B.三极管C.场效应管
2.单频调制时,调相波的最大相偏Δφm正比于( A )A.UΩB.uΩ(t)C.Ω
3.利用高频功率放大器的集电极调制特性完成功放和振幅调制,功率放大器的工作状态应选( C )A.欠压 B.临界 C.过压
4.正弦振荡器中选频网络的作用是(A)A.产生单一频率的正弦波 B.提高输出信号的振幅 C.保证电路起振5.石英晶体谐振于fs时,相当于LC回路的(A)A.串联谐振现象 B.并联谐振现象 C.自激现象 D.失谐现象
6.利用非线性器件相乘作用来实现频率变换时,其有用项为( B )
A、一次方项
B、二次方项
C、高次方项
D、全部项
7.判断下图是哪一类振荡器
(C)
A.电感三点式
B.电容三点式
C.改进的电容三点式
D.变压器耦合式
8.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则普通调幅波的表达式为(C)A.u AM(t)=U C cos(ωC t+m a sinΩt)B.u AM(t)=U C cos(ωC t+m a cosΩt)
C.u AM(t)=U C(1+m a cosΩt)cosωC t D.u AM(t)=kUΩU C cosωC tcosΩt
9.某超外差接收机的中频f I=465kHz,输入信号载频fc=810kHz,则镜像干扰频率为
(C)A.465kHz B.2085kHz C.1740kHz
10.混频器与变频器的区别(B)A.混频器包括了本振电路B.变频器包括了本振电路
C.两个都包括了本振电路D.两个均不包括本振电路
11.直接调频与间接调频相比,以下说法正确的是(C)A.直接调频频偏较大,中心频率稳定B.间接调频频偏较大,中心频率不稳定C.直接调频频偏较大,中心频率不稳定D.间接调频频偏较大,中心频率稳定12.一同步检波器,输入信号为u S =U S cos(ωC+Ω)t,恢复载波u r =U r cos(ωC t+φ),输出信号将产生(C)A.振幅失真B.频率失真C.相位失真
13.鉴频特性曲线的调整内容不包括(B)A.零点调整B.频偏调整
C.线性范围调整D.对称性调整
14.某超外差接收机接收930kHz的信号时,可收到690kHz和810kHz信号,但不能单独收到其中一个台的信号,此干扰为(D)A.干扰哨声B.互调干扰
C.镜像干扰D.交调干扰
15.调频信号u AM(t)=U C cos(ωC t+m f sinΩt)经过倍频器后,以下说法正确的是(C)A.该调频波的中心频率、最大频偏及Ω均得到扩展,但m f不变
B.该调频波的中心频率、m f及Ω均得到扩展,但最大频偏不变
C.该调频波的中心频率、最大频偏及m f均得到扩展,但Ω不变
D.该调频波最大频偏、Ω及m f均得到扩展,但中心频率不变
三、简答题(每小题7分,共14分)
1.小信号谐振放大器与谐振功率放大器的主要区别是什么?
答:1)小信号谐振放大器的作用是选频和放大,它必须工作在甲类工作状态;而谐振功率放大器为了提高效率,一般工作在丙类状态。
2)两种放大器的分析方法不同:前者输入信号小采用线性高频等效电路分析法,而后者输入信号大采用折线分析法。
2.高频已调波信号和本机振荡信号经过混频后,信号中包含哪些成分?如何取出需要的成分?
答:高频已调波信号和本机振荡信号经过混频后,信号中包含直流分量、基波分量、谐波、和频、差频分量,通过LC并联谐振回路这一带通滤波器取出差频分量,完成混频。
四、某收音机中的本机振荡电路如图所示。
1.在振荡线圈的初、次级标出同名端,以满足相位起振条件;
2.试计算当L13=100μH,C4=10pF时,在可变电容C5的变化范围内,电路的振荡频率可调范围。(10分)
解:1. 1端和4端为同名端
2. 解得:C ∑=20.5~139pF f o =1.35~3.5MHz
五、已知:调幅波表达式为
u AM (t )=10(1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v)
求:1、调幅波中包含的频率分量与各分量的振幅值。
2、画出该调幅波的频谱图并求出其频带宽度BW 。 (10分)
解:1.包含载波分量:频率为1000kHz ,幅度为10V
上边频分量:频率为1003kHz ,幅度为3V
上边频分量:频率为1000.3kHz ,幅度为1.5V
下边频分量:频率为997kHz ,幅度为3V
下边频分量:频率为999.7kHz ,幅度为1.5V
354C 1C C 11
C ++=
∑∑
=
C L 21f 13o πkHz 1003 1000.3 1000 997 999.7
带宽BW=2×3=6kHz
六、载波u C=5cos2π×108t (V),调制信号uΩ(t)=cos2π×103t (V)
最大频偏Δf m=20kHz
求:1.调频波表达式;
2.调频系数m f和有效带宽BW;
3.若调制信号uΩ(t)=3cos2π×103t (V),则m`f=? BW`=?(10分)
解:1. 调频系数m f=Δf m/F=20rad
调频波表达式u FM(t)=U C cos(ωC t+m f sinΩt)
=5cos(2π×108t+20sin2π×103t)V
2. 调频系数m f=Δf m/F=20rad 有效带宽BW=2(m f+1)F=42kHz
3. m`f=Δf`m/F=60rad BW`=2(m`f+1)F=122kHz
七、如图所示为某晶体管收音机检波电路,问:
1.电阻R L1、R L2是什么电阻?为什么要采用这种连接方式?
2.电路中的元件R、C是什么滤波器,其输出的U AGC电压有何作用?
3.若检波二极管VD开路,对收音机将会产生什么样的结果,为什么?(10分)
解:1. 电阻R L1、R L2是检波器得直流负载电阻,采用这种连接方式目的是减小检波器交、直流负载电阻值得差别,避免产生负峰切割失真。
2.R、C构成低通滤波器,其输出的U AGC电压送到收音机前级控制调谐放大器的增益,实现自动增益控制。
3.若检波二极管VD开路,则收音机收不到任何电台。
《高频电子线路》模拟考试试卷2及参考答案
一、填空题(每空1分,共14分)
1.放大电路直流通路和交流通路画法的要点是:画直流通路时,把电容视为开路;画交流通路时,把电感视为短路。
2.晶体管正弦波振荡器产生自激振荡的相位条件是uf和ui同相,振幅条件是Uf=Ui 。
3.调幅的就是用调制信号去控制载波信号,使载波的振幅随调制信号的大小变化而变化。
4.小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载,具有放大和选频功能。
5.谐振功率放大器的调制特性是指保持Ubm及Rp 不变的情况下,放大器的性能随UBB 变化,或随UCC 变化的特性。
二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内
1.二极管峰值包络检波器适用于哪种调幅波的解调(C)A.单边带调幅波B.抑制载波双边带调幅波
C.普通调幅波D.残留边带调幅波
2.欲提高功率放大器的效率,应使放大器的工作状态为(D)A.甲类B.乙类C.甲乙类D.丙类
3.为提高振荡频率的稳定度,高频正弦波振荡器一般选用(B)A.LC正弦波振荡器B.晶体振荡器C.RC正弦波振荡器
4.变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为(C)
A.1/3 B.1/2 C.2 D.4
5.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则调相波的表达式为(B)
A.u PM(t)=U C cos(ωC t+m f sinΩt)B.u PM(t)=U C cos(ωC t+m p cosΩt)
C.u PM(t)=U C(1+m p cosΩt)cosωC t D.u PM(t)=kUΩU C cosωC tcosΩt
6.某超外差接收机的中频为465kHz,当接收550kHz的信号时,还收到1480kHz 的干扰信号,此干扰为(C)
A.干扰哨声B.中频干扰
C.镜像干扰D.交调干扰
7.某调频波,其调制信号频率F=1kHz,载波频率为10.7MHz,最大频偏Δf m =10kHz,若调制信号的振幅不变,频率加倍,则此时调频波的频带宽度为
(B)A.12kHz B.24kHz C.20kHz D.40kHz
8.MC1596集成模拟乘法器不可以用作(D)A.混频B.振幅调制C.调幅波的解调D.频率调制
9.某单频调制的普通调幅波的最大振幅为10v,最小振幅为6v,则调幅系数m a为(C)
A.0.6 B.0.4 C.0.25 D.0.1
10.以下几种混频器电路中,输出信号频谱最纯净的是(C)A.二极管混频器B.三极管混频器C.模拟乘法器混频器
11.某丙类谐振功率放大器工作在临界状态,若保持其它参数不变,将集电极直流电源电压增大,则放大器的工作状态将变为(D)
A.过压B.弱过压C.临界D.欠压
12.鉴频的描述是(B)
A.调幅信号的解调B.调频信号的解调C.调相信号的解调
13.利用石英晶体的电抗频率特性构成的振荡器是(B)A.f=fs时,石英晶体呈感性,可构成串联型晶体振荡器
B.f=fs时,石英晶体呈阻性,可构成串联型晶体振荡器
C.fs D.fs 14.下图所示框图能实现何种功能?(C)其中u s(t)= U s cosωs tcosΩt, u L(t)= U L cosωL t A.振幅调制B.调幅波的解调C.混频D.鉴频 15.二极管峰值包络检波器,原电路正常工作。若负载电阻加倍,会引起(A)A.惰性失真B.底部切割失真C.惰性失真和底部切割失真 三、简答题(每小题5分,共10分) 1.无线电通信为什么要进行调制?常用的模拟调制方式有哪些? 答: 1)信号不调制进行发射天线太长,无法架设。 2)信号不调制进行传播会相互干扰,无法接收。 常用的模拟调制方式有调幅、调频及调相 2.锁相环路与自动频率控制电路实现稳频功能时,哪种性能优越?为什么? 答:锁相环路稳频效果优越。 这是由于一般的AFC技术存在着固有频率误差问题(因为AFC是利用误差来减小误差),往往达不到所要求的频率精度,而采用锁相技术进行稳频时,可实现零偏差跟踪。 四、如图所示调谐放大器,问: 1.LC回路应调谐在什么频率上? 2.为什么直流电源要接在电感L的中心抽头上? 3.电容C1、C3的作用分别是什么? 4.接入电阻R4的目的是什么?(8分) 解:1. LC回路应调谐在输入信号ui的频率上 2.直流电源要接在电感L的中心抽头上是使本电路晶体管的输出端部分接入调谐回路,其目的是要达到预定的选择性和通频带要求 3.电容C1、C3是高频旁路电容,它们的作用是保证放大器工作在放大区 4.接入电阻R4的目的是降低Q值,加宽放大器的通频带 五、已知载波电压u C(t)=5cos2π×106t,调制信号电压uΩ(t)=2cos2π×103t,令常数k a= 1。试: 1.写出调幅表达式; 2.求调幅系数及频带宽度; 3.画出调幅波的波形和频谱图。(12分)解:1. m a=k a UΩm/U cm=0.4 u AM(t)=U Cm(1+m a cosΩt)cosωC t=5(1+0.4 cos2π×103t) cos2π×106t 2. m a=k a UΩm/U cm=0.4 BW=2F=2kHz 3. 图(略) 六、给定调频波的中心频率f c=50MHz,最大频偏Δf m=75kHz,求: 1.当调制信号频率F=300Hz时,调频指数m f及调频波有效带宽BW 2.当调制信号频率F=15kHz时,调频指数m f及调频波有效带宽BW (10分)解:1. 调频指数m f=Δf m/F=250rad BW=2(Δf m+F)=150.6kHz 2. 调频指数m f=Δf m/F=5rad BW=2(Δf m+F)=180kHz 七、在大信号包络检波电路中, 已知:u AM(t)=10(1+0.6cos2π×103t)cos2π×106t (v), 图中 R L=4.7kΩ,C L=0.01μF,检波效率ηd=ηa=0.85 求: 1.检波器输入电阻R i 2.检波后在负载电阻R L上得到的直流电压U D和低频电压振幅值UΩm 3.当接上低频放大器后,若R L’=4kΩ,该电路会不会产生负峰切割失真? 4.按检波二极管的方向,若要实现反向AGC控制,受控管为NPN管,则AGC 电压加到受控管的哪个电极? (16分) 解:1. R i= R L /2=2.35kΩ 2. 直流电压U D=8.5V 低频电压振幅值UΩm=0.85×0.6×10=5.1V 3.会产生负峰切割失真 4.+AGC电压加到受控管的发射极 《高频电子线路》模拟考试试卷3及参考答案 一、填空题(每空1分,共20分) 1.小信号调谐放大器按调谐回路的个数分单调谐回路放大器和双调谐回路放大器。2.高频功率放大器主要用来放大高频信号,为了提高效率,一般工作在丙类状态。3.电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性,发射极至基极之间的阻抗Z be性质应为容性,基极至集电极之间的阻抗Z cb性质应为感性。4.振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的共同特点是将输入信号进行频率变换,以获得具有所需新频率分量的输出信号,因此,这些电路都属于频谱搬移电路。 5.调频波的频偏与调制信号的幅度成正比,而与调制信号的频率无关,这是调频波的基本特征。 6.在双踪示波器中观察到如下图所示的调幅波,根据所给的数值,它的调幅度应为 0.5 。 7.根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 8.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是∆ϕ(t),在调频信号中是∆ω(t)。 9.锁相环路由鉴相器、环路滤波器和压控振荡器组成,它的主要作用是用于实现两个电信号相位同步,即可实现无频率误差的频率跟踪。 二、单项选择题(每小题2分,共30分,将正确选项前的字母填在括号内) 1.为了有效地实现集电极调幅,调制器必须工作在哪种工作状态( C )A.临界B.欠压C.过压D.任意状态2.石英晶体谐振于并联谐振频率fp时,相当于LC回路的(B)A.串联谐振现象B.并联谐振现象C.自激现象D.失谐现象 3.判断下图是哪一类振荡器(C) A.考毕兹电路B.哈特莱电路C.西勒电路D.克拉泼电路4.谐振功率放大器与调谐小信号放大器的区别是( C ) A.前者比后者电源电压高 B.前者比后者失真小 C.谐振功率放大器工作在丙类,调谐放大器工作在甲类 D.谐振功率放大器输入信号小,调谐放大器输入信号大 5.如下图a、b、c、d所示电路。R、C为正常值,二极管为折线特性。能完成检波的电路是( C )。 6.石英晶体振荡器的主要优点是( C )A.容易起振B.振幅稳定C.频率稳定度高D.减小谐波分量 7.无线通信系统接收设备中的中放部分采用的是以下哪种电路( A )A.调谐放大器B.谐振功率放大器C.检波器D.鉴频器 8.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt,则调相波的表达式为(A)A.u PM(t)=U C cos(ωC t+m P sinΩt)B.u PM(t)=U C cos(ωC t-m P cosΩt) C.u PM(t)=U C(1+m P sinΩt)cosωC t D.u PM(t)=kUΩU C cosωC tsinΩt 9.某超外差接收机的中频f I=465kHz,输入信号载频fc=810kHz,则本振信号频率为(C ) A.2085kHz B.1740kHz C.1275kHz D.1075kHz 10.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在 于按调制信号规律线性变化的物理量不同,这个物理量在调频信号中是( C )A.ω(t)B.φ(t) C.Δω(t) D.Δφ(t) 11.关于间接调频方法的描述,正确的是(B)A.先对调制信号微分,再加到调相器对载波信号调相,从而完成调频 B.先对调制信号积分,再加到调相器对载波信号调相,从而完成调频 C.先对载波信号微分,再加到调相器对调制信号调相,从而完成调频 D.先对载波信号积分,再加到调相器对调制信号调相,从而完成调频 12.放大器的噪声系数N F是指(A)A.输入端的信噪比/输出端的信噪比B.输出端的信噪比/输入端的信噪比 C.输入端的噪声功率/输出端的噪声功率 D.输出端的噪声功率/输入端的噪声功率13.鉴频特性曲线的调整内容不包括(B)A.零点调整B.频偏调整 C.线性范围调整D.对称性调整 14.某超外差接收机接收930kHz的信号时,可收到690kHz和810kHz信号,但不能单独收到其中一个台的信号,此干扰为(D)A.干扰哨声B.互调干扰 C.镜像干扰D.交调干扰 15.调频信号u AM(t)=U C cos(ωC t+m f sinΩt)经过倍频器后,以下说法正确的是(C)A.该调频波的中心频率、最大频偏及Ω均得到扩展,但m f不变 B.该调频波的中心频率、m f及Ω均得到扩展,但最大频偏不变 C.该调频波的中心频率、最大频偏及m f均得到扩展,但Ω不变 D.该调频波最大频偏、Ω及m f均得到扩展,但中心频率不变 三、判断题(每小题1分,共10分,正确的打“√”,错误的打“×”。) 1.模拟乘法器是非线性器件,因此不能实现频谱的线性搬移。(×)2.多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。(×)3.正弦波振荡器中如果没有选频网络,就不能引起自激振荡。(√)4.已知某普通调幅波上包络的最大值为10V,最小值为6V,则调幅度为0.4。(×)5.调谐放大器兼有放大和选频功能。(√)6.DSB调幅波中所包含的频率成分有载频、上下边频。(×)7.直接调频电路实际上就是一个瞬时频率受调制信号控制的振荡器。(√)8.LC回路的品质因数Q值愈小,其选频能力愈弱。(√)9.混频电路是一种非线性频谱搬移电路。(×)10.锁相环路属于反馈控制电路,可用于频率合成。(√) 四、简答题(每小题5分,共20分) 1. 高频已调波信号和本机振荡信号经过混频后,信号中包含哪些成分?如何取出需要的 成分? 答:高频已调波信号和本机振荡信号经过混频后,信号中包含直流分量、基波分量、谐 波、和频、差频分量,通过LC 并联谐振回路这一带通滤波器取出差频分量,完成混频。 2. 画出锁相环路的组成框图并简述各部分的作用,分析系统的工作过程。 解:锁相环路的系统框图如下图所示。 锁相环路是由鉴相器PD(Phase Detector)、环路滤波器LF(Loop Filter)和压控振荡器 VCO 组成的,其中LF 为低通滤波器。各部分功能如下: (1)鉴相器PD :鉴相器是一个相位比较器,完成对输入信号相位与VCO 输出信号相位 进行比较,得误差相位)()()(t t t o i e ϕϕϕ-=。 (2)环路滤波器LF :环路滤波器(LF)是一个低通滤波器(LPF),其作用是把鉴相器输出电 压u d (t )中的高频分量及干扰杂波抑制掉,得到纯正的控制信号电压u c (t )。 (3)压控振荡器VCO :压控振荡器是一种电压-频率变换器,它的瞬时振荡频率o ω(t )是 用控制电压u c (t )控制振荡器得到,即用u c (t ) 控制VCO 的振荡频率,使i ω与o ω的相位不断减小,最后保持在某一预期值。 3. 已知:调幅波表达式为 u AM (t )=10(1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106 t (v) 求:(1)调幅波中包含的频率分量与各分量的振幅值。 (2)画出该调幅波的频谱图并求出其频带宽度BW 。 解:(1)包含载波分量:频率为1000kHz ,幅度为10V 上边频分量:频率为1003kHz ,幅度为1.5V 上边频分量:频率为1000.3kHz ,幅度为3V 下边频分量:频率为997kHz ,幅度为1.5V 下边频分量:频率为999.7kHz ,幅度为1.5V (2) 带宽BW =2×3=6kHz 4. 下图所示为某晶体管收音机检波电路,问: (1) 电阻R L1、R L2是什么电阻?为什么要采用这种连接方式? (2)电路中的元件R 、C 是什么滤波器,其输出的U AGC 电压有何作用? (3)若检波二极管VD 开路,对收音机将会产生什么样的结果,为什么? 解:(1) 电阻R L1、R L2是检波器得直流负载电阻,采用这种连接方式目的是减小检波 器交、直流负载电阻值得差别,避免产生负峰切割失真。 (2) R 、C 构成低通滤波器,其输出的U AGC 电压送到收音机前级控制调谐放大器的增益,实现自动增益控制。 kHz 1003 1000.3 1000 997 999.7 (3) 若检波二极管VD 开路,则收音机收不到任何电台。 五、计算题(2小题,共20分) 1. 在如图所示的振荡电路中,C 1=C 2=500pF ,C =50pF ,L =1mH ,问: (1)该电路属于何种类型的振荡电路? (2)计算振荡频率f 0; (3)若C 1=C 2=600pF ,此时振荡频率f 0又为多少?从两次计算的频率中能得出什么结 论?(10分) 解:(1) 该电路属于串联改进型电容三点式振荡器 (2) 解得:C ∑=300pF f o =290kHz (3) C ∑=350pF f o =270kHz 可见,当C 远小于C 1及C 2时,振荡频率主要由小电容C 决定 2. 已知调频波表达式为u(t)= 10cos (2π×50×106t +5sin2π×103 t )(V),调频灵 敏度S f =10kHz/V 求:(1)该调频波的最大相位偏移m f 、最大频偏Δf 和有效带宽BW ; (2)写出载波和调制信号的表达式; (10分) 解:(1) 调频系数m f =5rad 又因为m f =Δf m /F C C C C C +=∑2 121C +∑= C L 21f o π 所以最大频偏Δf m= m f F =5kHz有效带宽BW=2(m f+1)F=12kHz (2)载波表达式u c(t)=U C cosωC t =10cos(2π×50×106t)V 调制信号的表达式u (t)=0.5cos2π×103t V 《高频电子线路》模拟考试试卷4及参考答案 一、填空题(每空1分,共20分) 1.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。2.丙类高频功率放大器的最佳工作状态是临界工作状态,这种工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。 3.石英晶体振荡器是利用石英晶体的压电和反压电效应工作的,其频率稳定度很高,通常可分为串联型晶体振荡器和并联型晶体振荡器两种。 4.调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅。 5.在大信号包络检波器中,若电路参数选择不当会产生两种失真,一种是惰性失真,另一种是负峰切割失真;两种失真分别产生的原因是R L C L选得太大,放电太慢,跟不上输入信号包络线的变化和检波器交、直流负载电阻不等造成的。 6.为了有效地实现基极调幅,调制器必须工作在欠压状态,为了有效地实现集电极调幅,调制器必须工作在过压状态。 二、单项选择题(每小题2分,共30分,将正确选项前的字母填在括号内) 1.改进型电容三点式振荡器的主要优点是( C )A.容易起振B.振幅稳定C.频率稳定度较高D.减小谐波分量 2.高频功率放大器主要工作在(D)A.甲类B.乙类C.甲乙类D.丙类 3.模拟乘法器的应用很广泛,可以用作除以下哪种之外的电路( C )A.振幅调制B.调幅波的解调C.频率调制D.混频 4.某单频调制的普通调幅波的最大振幅为10v,最小振幅为6v,则调幅系数m a为(C ) A.0.6 B.0.4 C.0.25 D.0.1 5.如图所示电路,以下说法正确的是( C ) A.该电路可以产生正弦波振荡 B.该电路不能产生正弦波振荡,原因在于振幅平衡条件不能满足; C.该电路不能产生正弦波振荡,原因在于相位平衡条件不能满足; D.该电路不能产生正弦波振荡,原因在于振幅平衡、相位平衡条件均不能满足;6.如图所示为示波器测量正弦波波形参数的画面,若“TIME/DIV”的指示值是5μs,则所测正弦波的频率为( B ) A.100kHz B.50kHz C.25kHz D.20kHz 7.单频调制时,调频波的最大频偏Δf m正比于( A )A.UΩB.uΩ(t)C.ΩD.UΩ/Ω 8.下图所示框图能实现何种功能?( B )其中u s(t)= U s cosωc tcosΩt, u r(t)= U r cosωc t A.振幅调制B.检波C.混频D.鉴频 9.反馈式正弦波振荡器的相位平衡条件和振幅起振条件为( C )A.φT(ω)=2nл,T(jω)=1 B.φT(ω)=0,T(jω)=1 C.φT(ω)=2nл,T(jω)>1 D.φT(ω)=0,T(jω)=0 10.下列关于调幅的描述,正确的是( C )A.用载波信号去控制调制信号的振幅,使调制信号的振幅按载波信号的规律变化。 B.用调制信号去控制载波信号的振幅,使调制信号的振幅按载波信号的规律变化。 C.用调制信号去控制载波信号的振幅,使载波信号的的振幅随调制信号的规律变化。 D.用载波信号去控制调制信号的振幅,使载波信号的振幅按载波信号的规律变化。11.属于频谱的非线性搬移过程的有( D )A.振幅调制B.调幅波的解调C.混频D.频率调制12.AGC电路的作用是( D )A.维持工作频率稳定B.消除频率误差C.消除相位误差 D.使输出信号幅度保持恒定或仅在很小的范围内变化 13.同步检波器要求接收端载波与发端载波( C )A.频率相同、幅度相同B.相位相同、幅度相同 C.频率相同、相位相同D.频率相同、相位相同、幅度相同 14.二极管峰值包络检波器适用于哪种调幅波的解调(C)A.单边带调幅波B.抑制载波双边带调幅波 C.普通调幅波D.残留边带调幅波 15.丙类高频功率放大器的通角(D)A.θ=180°B.90°<θ<180°C.θ=90°D.θ<90° √”表示对,“×”表示错。每题1分,共10分) 1.多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。(×)2.调谐功率放大器是采用折线近似分析法。(√)3.正弦波振荡器中如果没有选频网络,就不能引起自激振荡。(√)4.串联型石英晶体振荡电路中,石英晶体相当于一个电感而起作用。(×)5.调谐放大器兼有放大和选频功能。(√)6.双边带(DSB)信号的振幅与调制信号的规律成正比。(√)7.调频有两种方法,分别称为直接调频和间接调频。(√)8.LC回路的品质因数Q值愈小,其选频能力愈强。(×)9.混频电路又称变频电路,在变频过程中改变的只是信号的载频。(×)10.锁相环路与自动频率控制电路实现稳频功能时,锁相环路的性能优越。(√) 5分,共15分) 1.无线电广播发送和接收设备由哪些主要部分组成? 答:发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成。接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成。 2.石英晶体振荡电路如图所示: (1)说明石英晶体在电路中的作用是什么? (2)R b1、R b2、C b 的作用是什么? (3)电路的振荡频率f 0如何确定? 解:1. 石英晶体在电路中的作用是作为短路元件,只有当LC 调谐回路谐振在石英晶体的串联谐振频率时,该石英晶体呈阻性,满足振荡器相位起振条件。 2.R b1、R b2的作用是基极偏置电阻,C b 的作用是高频旁路电容, 3. LC 21f o π= 3.某调幅波表达式为u AM (t )=(5+3cos2π×4×103t )cos2π×465×103t (v),画出 此调幅波的波形。 解: 五、计算题 1.设载频fc =12MHz ,载波振幅U cm =5V ,调制信号u Ω(t)=1.5cos2π×103t ,调频灵 敏度k f =25kHz/V ,试求: (1)调频表达式 (2)调制信号频率和调频波中心频率; 《高频电子线路》模拟考试试卷1及参考答案 一、填空题(每空1分,共16分) 1.放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值,用分贝表示即为10lg(P si/P Ni)/(P so/P No)。 2.电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性,发射极至基极之间的阻抗Z be性质应为容性,基极至集电极之间的阻抗Z cb性质应为感性。3.根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 4.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是∆ϕ(t),在调频信号中是∆ω(t)。 5.锁相环路由鉴相器、环路滤波器和压控振荡器组成,它的主要作用是用于实现两个电信号相位同步,即可实现无频率误差的频率跟踪。 二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内 1.当两个频率不同的单频信号送入非线性器件,产生的组合频率最少的器件是(C)A.极管B.三极管C.场效应管 2.单频调制时,调相波的最大相偏Δφm正比于( A )A.UΩB.uΩ(t)C.Ω 3.利用高频功率放大器的集电极调制特性完成功放和振幅调制,功率放大器的工作状态应选( C )A.欠压 B.临界 C.过压 4.正弦振荡器中选频网络的作用是(A)A.产生单一频率的正弦波 B.提高输出信号的振幅 C.保证电路起振5.石英晶体谐振于fs时,相当于LC回路的(A)A.串联谐振现象 B.并联谐振现象 C.自激现象 D.失谐现象 6.利用非线性器件相乘作用来实现频率变换时,其有用项为( B ) A、一次方项 B、二次方项 《自测题、思考题与习题》参考答案 第1章 自测题 一、1.信息的传递;2.输入变换器、发送设备、传输信道、噪声源、接收设备、输出变换器;3.振幅、频率、相位;4.弱、较大、地面、天波;5.高频放大器、振荡器、混频器、解调器;6.提高通信传输的有效性、提高通信传输的可靠性。 二、1.D ;2.A ;3.D ;4.B ;5.C ;6.A 。 三、1.×;2.×;3.×;4.√;5.√;6.√。 思考题与习题 1.1答:是由信源、输入变换器、输出变换器、发送设备、接收设备和信道组成。 信源就是信息的来源。 输入变换器的作用是将信源输入的信息变换成电信号。 发送设备用来将基带信号进行某种处理并以足够的功率送入信道,以实现信号的有效传输。 信道是信号传输的通道,又称传输媒介。 接收设备将由信道送来的已调信号取出并进行处理,还原成与发送端相对应的基带信号。 输出变换器将接收设备送来的基带信号复原成原来形式的信息。 1.2答:调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。采用调制技术可使低频基带信号装载到高频载波信号上,从而缩短天线尺寸,易于天线辐射,实现远距离传输;其次,采用调制技术可以进行频分多路通信,实现信道的复用,提高信道利用率。 1.3答:混频器是超外差接收机中的关键部件,它的作用是将接收机接收到的不同载频已调信号均变为频率较低且固定的中频已调信号。由于中频是固定的,且频率降低了,因此,中频选频放大器可以做到增益高、选择性好且工作稳定,从而使接收机的灵敏度、选择性和稳定性得到极大的改善。 1.4解:根据c f λ= 得: 85 13 31010m =100km 310 c f λ?= = =?,为超长波,甚低频,有线传输适用于架空明线、视频 电缆传输媒介,无线传输适用于地球表面、海水。 8 23 310 300m 100010c f λ?= = =?,为中波,中频,有线传输适用于架空明线、视频电缆传输 媒介,无线传输适用于自由空间。 836 310 3m 10010 c f λ?= = =?,为超短波,甚高频,有线传输适用于射频电路为媒介,无线传 输适用于自由空间。 1.5答: 数字通信与模拟通信相比具有明显的优点。它抗干扰能力强,通信质量不受距离的影响,能适应各种通信业务的要求,便于采用大规模集成电路,便于实现保密通信和计算机管理。不足之处是占用的信道频带较宽。 1.6答:在数字通信系统中,若是数字信源,其系统组成如图1. 2.4所示。若是模拟信源,可在数字信源系统基础上,附加两个变换环节:一是在信源编码前加/A D 转换,二是在信源解码后加/D A 转换。 练习试卷 一、填空题 1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工 作状态,它一般工作在___临界____ 状态。 2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。 3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。 4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。试 问Ma=__0.5__,Ucm=__4V__,输出总功率Pav=__0.009W_ 。 5. 实现频率调制就是使载波频率与调制信号呈线性规律变化,实现这个功能的方法很 多,通常可分为__直接调频__和__间接调频___两大类。 6. 相位鉴频器是先将调频信号变换成__调相-调频__信号,然后用___相位检波器___进 行解调得到原调制信号。 二、选择题 1. 频率在1.5—30MHz范围的短波主要依靠( C )方式传播。 A 沿地面传播 B 沿空间直线传播 C 依靠电离层传播 2. 在实际振荡器中,有时会出现不连续的振荡波形,这说明振荡器产生了周期性的起 振和停振现象,这种现象称为( B )。 A 频率占据 B 间歇振荡 C 寄生振荡 4. 集成模拟相乘器是( B )集成器件。 A 线性 B 非线性 C 功率 5. 自动增益控制电路是( A )。 A AGC B AF C C APC 三、分析题(共4题,共45分) 1. 通信系统中为什么要采用调制技术。(8分) 2.晶体振荡电路如图1所示,若f1为L1C1的谐振频率,f2为L2C2的谐振频率,试 分析电路能否产生自激振荡。若能振荡,指出振荡频率与f!、f2之间的关系。(12 分) 《高频电子线路》模拟考试试卷5及参考答案 一、填空题(每空1分,共16分) 1.通常将携带有信息的电信号称为调制信号,未调制的高频振荡信号称为载波,通过调制后的高频振荡信号称为已调波。 2.丙类谐振功率放大器根据集电极电流波形的不同,可分为三种工作状态,分别为欠压状态、临界状态、过压状态;欲使功率放大器高效率地输出最大功率,应使放大器工作在临界状态。 3.解调是调制的逆过程。振幅调制信号的解调电路称为振幅检波电路,它的作用是从调幅信号中不失真地捡出调制信号。 4.常用的混频电路有二极管混频、三极管混频和场效应管混频等。 5.调频和调幅相比,调频的主要优点是抗干扰性强、信号传输保真度高和调频发射机的功率放大管的利用率高。 二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内 1.正弦波振荡器中正反馈网络的作用是(A)A.保证产生自激振荡的相位条件 B.提高放大器的放大倍数,使输出信号足够大 C.产生单一频率的正弦波 2.电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较,优点是(B)A.电路组成简单 B.输出波形好 C.容易调节振荡频率 D.频率稳定度高 3.高频功率放大器放大AM信号时,工作状态应选(A)A.欠压 B.临界 C.过压 4.高频小信号调谐放大器主要工作在( A)A.甲类B.乙类 C.甲乙类 D.丙类 5.如图所示为示波器测量正弦波波形参数的画面,若“VOLTS/DIV”的指示值是2V,则所测正弦波的峰值为(B) A.9.2V B.4.6V C.6.5V D.3.25V 6.如图所示电路,以下说法正确的是(C)A.该电路由于放大器不能正常工作,不能产生正弦波振荡 B.该电路由于无选频网络,不能产生正弦波振荡 C.该电路由于不满足相位平衡条件,不能产生正弦波振荡 D.该电路满足相位平衡条件,可能产生正弦波振荡 7.关于通角θ的说法正确的是(B)A.θ是指一个信号周期内集电极电流导通角度 B.θ是指一个信号周期内集电极电流导通角度的一半 C.θ是指一个信号周期内集电极电流导通角度的两倍 8.调制的描述(C)A.用载波信号去控制调制信号的某一个参数,使该参数按特定的规律发生变化。 B.用调制信号去控制载波信号的某一个参数,使该参数按特定的规律发生变化。 C.用调制信号去控制载波信号的某一个参数,使该参数随调制信号的规律发生变化。9.在波形上它的包络与调制信号形状完全相同的是( A )A.AM B.DSB C.SSB D.VSB 10.一同步检波器,输入信号为u S =U S cos(ωC+Ω)t,恢复载波u r =U r cos(ωC+Δω)t,输出信号将产生(B) 河海大学常州校区考试试卷 第1页(共7页) 2008 - 2009学年第一学期《高频电子线路》期末考试卷(A 卷) 授课班号202601/2/3年级专业2006级通信,电信,电科学号 _____________ 姓名 ________ 1. 谐振回路的品质因数 Q 越大,通频带越( ),选择性越( )。 A 宽 B 窄 C 好 D 差 2. 晶体管在工作高频时,其放大能力与低频工作时相比,放大能力( ) A 增大 B 减小 C 不变 3. 常用集电极电流流通角 0的大小来划分功放的工作类别,丙类功放( ) A 0 = 180 0 B 90° < 0 < 1800 C 0 = 90 ° D 0 < 90° 4、电容三点式与电感三点式振荡器相比,其主要优点是 ( ) 6、同步检波器和变频器都是由非线性器件和滤波器组成, 器所用的为( ),变频器所用的为( ) A 低通滤波器 B 高通滤波器 C 带通滤波器 7、若调制信号的频率是从 300Hz ?3000Hz ,那么,窄带调频时,调频电路中带通滤波器的 通频带宽度至少应为( ) A 3000Hz B 5400Hz C600Hz D 6000Hz &某已调波的数学表达式为 u (t ) =2(1 ? sin2二103t )sin2二106t ,这是一个( ) A AM 波 B FM 波 C DSB 波 D SSB 波 9、 设非线性元件的伏安特性为 i 二ae ? a 3u 3,它( )产生调幅作用。 A 能 B 不能 C 不确定 10、 比例鉴频器中,当输入信号幅度突然增加时,输出信号幅度( )。 A 随之增加 B 随之减小 C 保持不变 11、 设混频器的本振频率f L ,输入信号频率f c ,输出中频频率f I ,三者满足f L =f C +f I ,若有干 扰信号fn= f L +f I ,则可能产生的干扰称为( ) A 电路简单且易起振 B C 改变频率不影响反馈系数 D 5. 并联型晶体振荡器中,晶体工作在( A 并联谐振 B 串联谐振 输出波形好 工作频率比较低 )频率附近,此时晶体等效为( )元 件。 但所用的滤波器有所不同, 同步检波 四川信息职业技术学院 《高频电子线路》模拟考试试卷二 班级姓名学号 一、填空题(每空1分,共30分) 1、接收机分为和两种。 2、扩展放大器通频带的方法有、和集成电路法三种。 3、在集成中频放大器中,常用的集中滤波器主要有:LC带通滤波器、、、等四种。 4、丙类谐振功放有、和过压三种工作状态, 其性能可用、和放大特性来描述。 5、普通调幅波的数学表达式,为了实现不失真调幅,Ma一般。 6、实现AGC的方法主要有和两种。 7、根据频谱变换的不同特点,频率变换电路分为电路和电路。 8、要产生较高频率信号应采用振荡器,要产生较低频率信号应采用振荡器,要产生频率稳定度高的信号应采用振荡器。 9、三点式振荡器有和电路。 10、丙类功放最佳工作状态是,最不安全工作状态是。 11、反馈式正弦波振荡器由、、 三部分组成。 12、调频电路有、两种方式。 13、调幅测试中,根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。已知某普通调幅波波形及其参数如图1-1所示,试求Ma = 。 二、选择题(每小题2分、共20分)将一个正确选项前的字母填在括号内 1、下列不属于小信号谐振放大器的技术指标是() A、电压增益 B、通频带 C、非线性失真系数 D、选择性 2、某调幅广播电台的音频调制信号频率100Hz~8KHz,则已调波的带宽为() A、16KHz B、200KHz C、4KHz D、8KHz 3、对于同步检波器,同步电压与载波信号的关系是() A、同频不同相 B、同相不同频 C、同频同相 D、不同频不同相 4、串联型石英晶振中,石英谐振器相当于()元件 A、电容 B、电阻 C、电感 D、短路线 5、图1-2所示电路为()电路 A、集电极串馈电路 B、集电极并馈电路 C、基极串馈电路 D、基极并馈电路 图1-2 6、下列电路不属于频谱搬移电路的是() A、调幅电路 B、调频电路 C、检波电路 D、变频电路 7、反馈式正弦波振荡器的平衡条件是() A、AF=1,φA+φF = 2nπ B、AF>1,φA +φF = 2nπ C、AF<1,φA+φF = 2nπ D、AF=1,φA+φF = nπ 《高频电子线路》模拟考试试卷4及参考答案 一、填空题(每空1分,共16分) 1.放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值,用分贝表示即为 10lg (P si/P Ni)/(P so/P No)。 2.电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性,发射极至基极之间的阻抗Z be 性质应为容性,基极至集电极之间的阻抗Z cb性质应为感性。 3.根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。 4.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是??(t),在调频信号中是?ω(t)。 5.锁相环路由鉴相器、环路滤波器和压控振荡器组成,它的主要作用是用于实现两个电信号相位同步,即可实现无频率误差的频率跟踪。 二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内 1.当两个频率不同的单频信号送入非线性器件,产生的组合频率最少的器件是(C) A.极管 B.三极管 C.场效应管 2.单频调制时,调相波的最大相偏Δφm正比于( A )A.UΩ B.uΩ(t) C.Ω 3.利用高频功率放大器的集电极调制特性完成功放和振幅调制,功率放大器的工作状态应选( C ) A.欠压 B.临界 C.过压 4.正弦振荡器中选频网络的作用是(A) A.产生单一频率的正弦波 B.提高输出信号的振幅 C.保证电路起振 5.石英晶体谐振于fs时,相当于LC回路的( A) A.串联谐振现象 B.并联谐振现象 C.自激现象 D.失谐现象 6.利用非线性器件相乘作用来实现频率变换时,其有用项为( B ) A、一次方项 B、二次方项 C、高次方项 D、全部项 7.判断下图是哪一类振荡器(C) A.电感三点式 B.电容三点式 C.改进的电容三点式 D.变压器耦合式 8.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则普通调幅 波的表达式为(C)A.u AM(t)=U C cos(ωC t+m a sinΩt)B.u AM(t)=U C cos(ωC t +m a cosΩt) C.u AM(t)=U C(1+m a cosΩt)cosωC t D.u AM(t)=kUΩU C cosωC tcosΩt 9.某超外差接收机的中频f I=465kHz,输入信号载频fc=810kHz,则镜像干扰频率为 (C) A.465kHz B.2085kHz C.1740kHz 10.混频器与变频器的区别(B)A.混频器包括了本振电路 B.变频器包括了本振电路 C.两个都包括了本振电路 D.两个均不包括本振电路 11.直接调频与间接调频相比,以下说法正确的是(C)A.直接调频频偏较大,中心频率稳定 B.间接调频频偏较大,中心频率不稳定 C.直接调频频偏较大,中心频率不稳定 D.间接调频频偏较大,中心频率稳定 12.一同步检波器,输入信号为u S =U S cos(ωC+Ω)t,恢复载波u r =U r cos(ωC t+φ),输出信号将产 《高频电子线路》模拟考试试卷及参考答案 一、填空题(每空1分,共16分) 1.放大器的噪声系数 N F 是指输入端的 信噪比 与输出端的 信噪比 两者的比值,用分 贝表示即为 1 Olg ( P s /P Ni ) /(P SC /P N 。)。 2 ?锁相环路由 鉴相器、 环路滤波器 和 压控振荡器 组成,它的主要作用是 用 于实现两个电信号相位同步,即可实现无频率误差的频率跟踪 __________ 。 3 ?小信号谐振放大器的主要特点是以 调谐回路作为放大器的交流负载,具有放大 和 选频 功能。 4 ?电容三点式振荡器的发射极至集电极之间的阻抗 Zee 性质应为容性,发射极至基极 之间的阻抗Zbe 性质应为 容性,基极至集电极之间的阻抗 Zeb 性质应为 感性 。 5 .小信号调谐放大器按调谐回路的个数分 单调谐回路放大器 和双调谐回路放大器。 6 ?高频功率放大器主要用来放大高频信号,为了提高效率,一般工作在 丙类状态。 7 ?电容三点式振荡器的发射极至集电极之间的阻抗 Z ee 性质应为 容性,发射极至基极 之间的阻抗Z be 性质应为 容性,基极至集电极之间的阻抗 Z eb 性质应为 感性 。 &振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。它们的 共同特点是 将输入信号进行 频率变换,以获得具有所需新频率分量的输出信号, 因此,这些电路都属于 频谱 搬移电路。 9. 调频波的频偏与调制信号的 幅度成正比,而与调制信号 的 频率无关,这是调频波 的基本特征。 10 ?在双踪示波器中观察到如下图所示的调幅波,根据所给的数值,它的调幅度应为 0.5 交调干扰和 互调干扰 四种。 13 ?通信系统由输入变换器、 发送设备 、 信道、 接收设备 以及输出变换器组 成。 14 ?丙类高频功率放大器的最佳工作状态是 临界工作状态,这种工作状态的特点是 输出功率最大 、 效率较高 和 集电极电流为尖顶余弦脉冲波 。 副波道干扰 11 ?根据干扰产生的原 因, 1 / 7 一、填空题(20分)(每空1分) 1.丙类功率放大器的三种工作状态为 、 、 。 2.小信号二极管检波器的等效输入电阻≈id R 。 3.实现调频的方法可分为 和 两大类。 4.有一超外差接收机,中频KHz f f f S L I 465=-=,当接收的信号KHz f S 550= 时,中频干扰为 ,镜频干扰是 。 5.载频均为5MHZ 的AM 、DSB 波,其调制信号均为)(104cos 3.0)(3V t t u ⨯=Ωπ,则AM 波的带宽为 ,DSB 波带宽为 。 6.并联型晶体振荡器中的晶体等效为 ;串联型晶体振荡器中的晶体 等效为 。 7. 混频器的输入信号频率为s f ,本振信号频率为L f ,则高中频 I f = ,低中频I f = 。 8. 振荡器的起振条件是 ;振荡器的 平衡条件 。 9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数 γ值等于 ,否则会产生非线性失真和 偏移。 10.乘积型鉴相器的两个输入信号1u 、2u 为正交关系,若均为小信号时,则鉴 相特性曲线为 ;若均为大信号时,则鉴相特性曲线为 。 二、选择填空题(10分)(每空1分) 1.某电路的输入频谱为Ω±S ω;输出频谱为Ω±I ω,则电路功能为 。 A. 检波 B. 变频 C. 调幅 D. 调频 2. 为获得良好的调幅特性,集电极调幅电路应工作于 状态。 A .临界 B .欠压 C .过压 D .弱过压 3.相位鉴频器的功能是解调 。 A. 双边带调幅波 B.调相波 C. 普通调幅波 D. 调频波 4.利用双耦合回路的相频特性,将调频波变为调幅调频波,然后进行检波,从而实现鉴频的电路是 。 A. 双失谐鉴频器 B. 相位鉴频器 C. 脉冲均值型鉴频器 D. 相移乘法鉴频器 5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡,最后工作于什么状态完全由 值来决定。 A. F A 0 B. AF C. A D. F 6.具有抑制寄生调幅能力的鉴频器是 。 A. 双失谐鉴频器 B.相位鉴频器 C.比例鉴频器 D.相移乘法鉴频器 7. 能够实现双向混频的电路是 。 A .二极管混频器 B . 三极管混频器 C . 场效应管混频器 D .以上三种都能实现 8. 下面的几种频率变换电路中, 不是频谱的线性搬移。 A .变频 B 调频 C .调幅 D . 包络检波 9. .调制信号频率为F ,载波频率为c f ,2=f m 的调频电路的输出信号频谱是 。 A . c f ,F f c ± B . c f ,F f c ±,F f c 2± C . F f c ±,F f c 2±,F f c 3± D . c f ,F f c ±,F f c 2±,F f c 3± 10.如图所示,将负载L R 等效到ab 两端L R '= 。 大学试卷 考试科目: 电子线路Ⅱ (A 卷 ) 《电力电子技术》课程期末考试试题(A) 合肥工业大学计算机与信息学院 一.填空(每空1分,36分) 1、请在正确的空格内标出下面元件的简称: 电力晶体管;可关断晶闸管;功率场效应晶体管;绝缘栅双极型晶体管;IGBT是和的复合管。 2、晶闸管对触发脉冲的要求是、和 。 3、多个晶闸管相并联时必须考虑的问题,解决的方法是。 4、在电流型逆变器中,输出电压波形为波,输出电流波形为波。 5、型号为KS100-8的元件表示晶闸管、它的额定电压为伏、额定有效电流为安。 6、180°导电型三相桥式逆变电路,晶闸管换相是在_ 上的上、下二个元件之间进行;而120º导电型三相桥式逆变电路,晶闸管换相是在_ 上的元件之间进行的。 7、当温度降低时,晶闸管的触发电流会、正反向漏电流会;当温度升高时,晶闸管的触发电流会、正反向漏电流会。 8、在有环流逆变系统中,环流指的是只流经、 而不流经的电流。环流可在电路中加来限制。为了减小环流一般采控用控制角αβ的工作方式。 9、常用的过电流保护措施有、、 、。(写出四种即可) 10、双向晶闸管的触发方式有、、、、 四种。 二.判断题,(每题1分,10分)(对√、错×) 1、在半控桥整流带大电感负载不加续流二极管电路中,电路出故障时会出现失控现象。 () 2、在用两组反并联晶闸管的可逆系统,使直流电动机实现四象限运行时,其中一组逆变 器工作在整流状态,那么另一组就工作在逆变状态。() 3、晶闸管串联使用时,必须注意均流问题。() 4、逆变角太大会造成逆变失败。() 5、并联谐振逆变器必须是略呈电容性电路。() 6、给晶闸管加上正向阳极电压它就会导通。() (填空题1435) 提高振荡器频率稳定度的方法有提高振荡回路的标准性, 减小晶体管的影响, _______ , 减少电源与负载的影响等. (填空题2268) DSB 信号必须用________电路进行解调. (填空题3913) 同步检波电路通常有____ 与____ 两种类型. (填空题0857) 二极管峰值包络检波电路只能用于______信号的检波. (填空题3471) 本振信号的注入要主意____ , ____ 两个问题. (填空题3954) 直接调频有____ , ____ 等主要形式. (填空题4237) 间接调频有____ , ____ , ____ 等主要形式. (填空题6683) LC并联回路谐振时,回路的最大,且为纯 . (填空题4849) 已知LC并联谐振回路的品质因数为 Q, 且 Q>>1,谐振频率为 f0。 等于; 则其通频带 BW 0.7 (填空题7226) 对于自动频率控制和自动相位控制电路,被控对象为 .对于频率和相位固定的输入信号,锁相环路的稳态相位差所产生的控制角频差应等于 (填空题5314) 消除高频谐振放大器不稳定性的常用方法有__, 及__. (填空题4293) 在集电极调幅电路中, 晶体管应工作于状态. (填空题6585) 常用的鉴频方法有____, ____ , ____ . (填空题8898) 集电极调幅电路的线性__, 所需调制功率__. (填空题7474) 基极调幅电路的线性__, 所需调制功率__. (填空题1193) 获得SSB 信号的常用方法有__, __. (填空题5984) 获得调频信号的常用方法有__, __. (填空题9921) 相位鉴频器线性较__, 对寄生调幅__抑制能力. (填空题8827) 比例鉴频器线性较__, 对寄生调幅__抑制能力. (填空题5746) 下图所示振荡电路的的振荡频率为__, 振荡器的类型为__. (填空题2182) 通常将频率在____ 到____ 之间的无线电频段称为长波. (填空题1892) 通常将频率在____ 到____ 之间的无线电频段称为中波. (填空题1953) 通常将频率在____ 到____ 之间的无线电频段称为短波. (填空题1997) 通常将频率在____ 到____ 之间的无线电频段称为超短波. (填空题2473) 通常将频率在30~300kHz范围内的无线电频段称为____. (填空题0164) 通常将频率在0.3~3MHz范围内的无线电频段称为____. (填空题4773) 通常将频率在3~30MHz范围内的无线电频段称为____. (填空题3415) 通常将频率在30~300MHz范围内的无线电频段称为____. (填空题5294) 实测某电感线圈在f = 10MHz 时的L =100 H, Q0 = 100, 则该线圈的等效并联电阻为____. (填空题1684) LC 并联谐振回路适用于内阻较____的信号源, 而串联谐振回路适用于内阻较____的信号源. 图 2 互感耦合 B .西勒 C .哈特莱 D .克拉泼 图 4 图 4 第5页 共6页 第6页 共6页 四、(15分)高频小信号调谐放大器如图5所示,其工作频率MHz f o 30=,调谐回路中的H L μ113=,100=o Q ,1212=N ,823=N ,645=N ,晶体管在直流工作点的参数ms g oe 55.0=,pF C oe 8.5=,ms g ie 2.3=,pF C ie 10=,ms y fe 58=, o fe 47-=ϕ,0=re y 。 试求:(1)画出高频等效电路;(5分) (2)计算C ,uo A ,270⋅∆f ,1.0r K 。(10分) 图 5 五、(15分)某高频谐振功率放大器工作于临界状态,已知晶体管的()s g cr 9.0=,电源电压V V cc 18=,导通角70o θ=,输出电压幅度V U cm 16=,(注: ()253.0700=o α,()436.0701=o α)。试求: (1)直流电源cc V 提供的功率P = ;(4分) (2)高频输出功率P o ;(4分) (3)集电极效率c η;(2分) (4)回路的谐振电阻 R P ;(3分) (5)若谐振电阻 R P 为Ω50,功率放大器将工作在何种状态?(2分) 六、(10分)二极管检波器如图6所示,已知二极管的导通电阻Ω=60d r , V U bz 0=,Ω=K R 5,F C μ01.0=,Ω=k R L 10,F C c μ20=,输入电压信 号为普通调幅波,其频谱图如图7所示。 试求:(1)写出输入调幅信号的数学表达式;(2分) (2)电压传输系数d K 和等效输入电阻d i R (4分) (3)写出A u ,B u 的数学表达式;(4分) 图 6 图 7 合肥工业大学试卷 考试科目:高频电子线路(A卷)(2009-2010) 一、填空题(15分)(每空1分) 1.模拟调幅波可分为三类,即____________ 、 ____________ 、__________ 。 2.单向化是提高谐振放大器稳定性的措施之一,单向化的方法有 和 A.无穷大 B. 2F C. 2f c D. F 3.二极管环形调幅电路能够实现_______ 。 A.双边带调制 B.单边带调制 C.普通调幅 D.调频 4.利用三个LC谐振回路的幅频特性,将调频波变为调幅调频波进行检波,从 而实现鉴频的电路是_______ 。 A.相位鉴频器 B.双失谐鉴频器 C.比例鉴频器 D.相移乘法鉴频器 5.二极管小信号检波器的等效输入电阻R id、________ 。 1 1 A. R B. R C. 5 D. Q 2 2 6.有一超外差接收机,中频在f I二f L - f s二465KHZ,当接收f s二580KHZ的 3.反馈型LC 振荡器的起振条件是_____________________________________ ; 平衡条件是 __________________________________________ 。 4.晶体在并联型晶体振荡器中等效为_________ ;而在串联型晶体振荡器中等 效为 ________ 。 5. ______ 鉴频器具有抑制寄生调幅的能力。 6.集电极调幅电路必须工作在_______ 区,基极调幅电路必须工作在________ 区。 7.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数 值等于 ______ ;否则输出调频波会产生___________ 失真和_________ 偏离< 二、选择填空题(10分) 1.在保持调制规律不变的情况下,将输入的已调波的载波频率f s变换成固定的 中频f l的过程称为________ 。 A.调制 B.解调 C.倍频 D.变频 2.若载波频率为f c,调制信号频率为F,那么双边带调幅波的频带宽度为_______ 信号时,产生中频干扰的电台的频率是 _______ ,而产生镜频干扰的电台的频率是 ______ 。 A. 1510KHZ B.1045KHZ C. 465KHz D. 930 kHz 7.相移乘法鉴频器的功能是解调________ 。 A .调相波 B .双边带调幅波 C .普通调幅波 D .调频波 8.下面的几种频率变换电路中,________ 不是频谱的线性搬移。 A .调幅B包络检波 C .调频D .混频 9.克拉拨振荡器属于_______ 振荡器。 A . RC振荡器 B .电感三点式振荡器 C .互感耦合振荡器 D .电容三点式振荡器 三、简答题(20分)每题5分 3、Connectros·Lib是() A、分立元件库 B、常用接插件库 C、集成运放元件库 4、标准DIP封装引脚的间距为() A、10mil B、50mil C、100mil 5、图纸区域栅格的参数默认单位是() A、mil B、mm C、cm 6、元件名RES2在()库中。 A、ST Microclectronics·lib B、NEC DSP16-Bit·lib C、Device.lib 7、极性电容封装名RB·3/·6表示() A、引脚间距为300mil,元件直径为600mil B、引脚间距为0.2cm,元件直径为0.6mil C、引脚间距为300mil,元件直径为300mil 8、设计原理图时按()可使元器件旋转90° A、空格键 B、X键 C、Y键 三、判断题(每题2分,共16分) 1、protel 99SE可以直接创建一个原理图编辑文件() 2、原理图文件设计必须先加载元器件库方可放置元器件和编辑元器件 () 3、Protel 99SE可用来设置机械工程图。() 4、在电路仿真时,可采用Protel 99SE中元器件库元件设计仿真电路图。 () 5、导孔也称为过孔,用来连接各层导线间的通路。() 6、原理图设计时,可使用绘图工具绘制元器件符号。() 7、原理图符号与PCB元器件封装存在一一对应的关系。() 8、在进行原理图设计时,必须启动Schematil library编辑器。() 四、原理图与印制电路板设置(每题7分,共28分) 1、试说明在设计原理图之前,应确认或完成的设置内容有哪些? 2、印刷电路板布局应遵守的基本设计原则是什么? 3、试简述原理图新元件步骤。 4、创建PCB元器件封装方法。 《高频电子线路》期末考试试卷 电子信息本科专业《高频电子线路》试卷2009——2010学年度第二学期期末考试(A )卷 一、填空题(每空1分,共30分) 1、接收机分为直截了当放大式、和超外差式两种。 2、扩展放大器通频带的办法有组合电路法、负反馈法和集成电路法三种。 3、在集成中频放大器中,常用的集中滤波器要紧有:LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。 4、丙类谐振功放有欠压、临界和过压三种工作状态, 其性能可用负载特性、调制特性和放大特性来描述。 t=Ucm(1+Ma cosΩt)cosωct,为了实现别失5、一般调幅波的数学表达式U AM 真调幅,Ma普通≤1。 6、实现AGC的办法要紧有改变发射级电流I 和改变放大器的负载两种。 E 7、依照频谱变换的别同特点,频率变换电路分为频谱搬移电路和频谱的非线性变换电路。 8、要产生较高频率信号应采纳、LC振荡器,要产生较低频率信号应采纳RC 振荡器,要产生频率稳定度高的信号应采纳石英晶体振荡器。 9、三点式振荡器有电容和电感三点式电路。 10、丙类功放最佳工作状态是临界状态,最别安全工作状态是强欠压状态。 11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络 三部分组成。 12、调频电路有直截了当、间接调频两种方式。 13、调幅测试中,依照示波器所显示的调幅波波形能够计算出相应的调幅度Ma。已知某一般调幅波波形及其参数如图1-1所示,试求Ma =0.25%。 二、挑选题(每小题2分、共20分)将一具正确选项前的字母填在括号内 1、下列别属于小信号谐振放大器的技术指标是( C ) A、电压增益 B、通频带 C、非线性失真系数 D、挑选性 2、某调幅广播电台的音频调制信号频率100Hz~8KHz,则已调波的带宽为( A ) A、16KHz B、200KHz C、4KHz D、8KHz 3、关于同步检波器,同步电压与载波信号的关系是(C ) A、同频别同相 B、同相别同频 C、同频同相 D、别同频别同相 4、串联型石英晶振中,石英谐振器相当于( D )元件 A、电容 B、电阻 C、电感 D、短路线 5、图1-2所示电路为( A )电路 A、集电极串馈电路 B、集电极并馈电路 C、基极串馈电路 D、基极并馈电路 6、下列电路别属于频谱搬移电路的是( B ) A、调幅电路 高频电子线路填空题 1.通信系统由输入变换器、发送设备、信道、接收设备以及输出 变换器组成。 2.在通信系统中,共用的基本单元电路除高频小信号放大器、高频功率放大 器和正弦波振荡器以外,还有调制和解调、混频和反馈控制电路等。 3.RC相移振荡器中放大器应采用反相放大器;至少要三节基本RC相移网络。 4.LC串联谐振回路中,当工作频率小于谐振频率时,回路呈容性,LC并联 谐振回路中,当工作频率小于谐振频率时,回路呈感性。 5.LC谐振回路有串联谐振和并联谐振两种谐振方式。 6.LC串联谐振回路品质因数(Q值)下降,频带变宽,选择性变差。 7.谐振功率放大器中,LC谐振回路既起到阻抗匹配又起到选频滤波 作用。 8.要产生较高频率信号应采用、 LC 振荡器,要产生较低频率信号应采用 RC 振荡器,要产生频率稳定度高的信号应采用石英晶体振荡器。 9.三端式振荡电路是LC正弦波振荡器的主要形式,可分为电容三端式和电 感三端式两种基本类型。 10.发射机的中间级高频功率放大器,应工作于过压状态。因为过压状态 输出电压平稳且弱过压时,效率最高。 11.高频功率放大器的三种工作状态,分别为过压、临界、欠压。 12.发射机的末级高频功率放大器,应工作于临界状态,因为临界状态输出 功率最大。 13.为了有效地实现基极调幅,调制器必须工作在欠压状态, 14.集电极调幅应使放大器工作在过压状态,调幅系数必须 > 1。 15.为了有效地实现基极调幅,调制器必须工作在欠压状态,为了有效 地实现集电极调幅,调制器必须工作在过压状态。 16.某高频功率放大器原来工作在临界状态,测得Ucm=22v,Ico=100mA, RP=100 Ω,Ec=24v,当放大器的负载阻抗RP变小时,则放大器的工作状态过渡到欠压状态,回路两端电压Ucm将减小,若负载阻抗增加时,则工作状态由临界过渡到过压状态,回路两端电压Ucm将增大。17.丙类高频功率放大器的最佳工作状态是临界工作状态,这种工作状态的 特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。 18.为了兼顾效率和功率,一般高频功率放大器的通角θ选为_650-750。 19.丙类功放最佳工作状态是临界状态,最不安全工作状态是强欠压状态。 20.丙类谐振功放有欠压、临界和过压三种工作状态,其性能可用负载特性、 调制特性和放大特性来描述。 21.丙类高频功率放大器原工作于临界状态,当其负载断开时,其电流I c0、I c1 和功率变化情况为I c0减小,I cm1减小, P o减小。 22.丙类高频功率放大器空载时工作于临界状态,当加上10kΩ负载时,其电流 I c0和输出功率变化情况为I c0略有增大(基本不变), P o减小。 23.丙类谐振功率放大器根据集电极电流波形的不同,可分为三种工作状态, 分别为欠压状态、临界状态、过压状态;欲使功率放大器高效率地输出最大功率,应使放大器工作在临界状态。 23.普通调幅信号的解调方法有两种包络检波和同步检波。 24.功率放大器的主要性能指标是功率和效率;甲、乙、丙三类功率放大器中, 一、填空题:(20分)(每空1分) 1、某小信号放大器共有三级,每一级的电压增益为15dB, 则三级放大器的总电压增益为 。 2、实现调频的方法可分为 和 两大类。 3、集电极调幅电路应工作于 状态。某一集电极调幅电路,它的载波输出功率为50W ,调幅指数为0.5,则它的集电极平均输出功率为 。 4、单向化是提高谐振放大器稳定性的措施之一,单向化的方法有 和 。 5、谐振动率放大器的动态特性不是一条直线,而是折线,求动态特性通常可以 采用 法和 法。 6、在串联型晶体振荡器中,晶体等效为 ,在并联型晶体振荡器中,晶体等效为 。 7、高频振荡的振幅不变,其瞬时频率随调制信号线性关系变化,这样的已调波称为 波,其逆过程为 。 8、反馈型LC 振荡器的起振条件是 ;平衡条件是 ;振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡,最后工作于什么状态完全由 值来决定。 9、变频器的中频为S L I ωωω-=,若变频器的输入信号分别为 ()t m t U u f s sm s Ω+=sin cos ω和t U u s sm s )cos(Ω-=ω,则变频器的输出信号分别 为 和 。 10、变容二极管的结电容γ) 1(0 D r j j U u C C += 其中γ为变容二极管的 ; 变容二极管作为振荡回路总电容时,要实现线性调频,变容二极管的γ值应等于 。 二、单项选择题(10分)(每空1分) 1、具有抑制寄生调幅能力的鉴频器是 。 A. 比例鉴频器 B.相位鉴频器 C. 双失谐鉴频器 D.相移乘法鉴频器 2、图1是 电路的原理方框图。图中t t U u c m i Ω=cos cos ω;t u c ωcos 0= 图 1 A. 调幅 B. 混频 C. 同步检波 D. 鉴相 3、下面的几种频率变换电路中, 不是频谱的线性搬移。 A . 调频 B .调幅 C .变频 D . 包络检波 4、图2所示是一个正弦波振荡器的原理图,它属于 振荡器 。 图 2 A . 互感耦合 B .西勒 C .哈特莱 D .克拉泼 5、若载波频率为c f ,调制信号频率为F ,那么双边带调幅波的频带宽度 为 。 合肥工业大学本科生考试试卷(A) ( 2007-2008 年 第一 学期) 课程编号: 08010040 课程名称: 高频电子线路合肥工业大学《高频电子线路》模拟考试试卷及参考答案
《高频电子线路》(刘彩霞)参考答案
高频电子线路试卷及答案

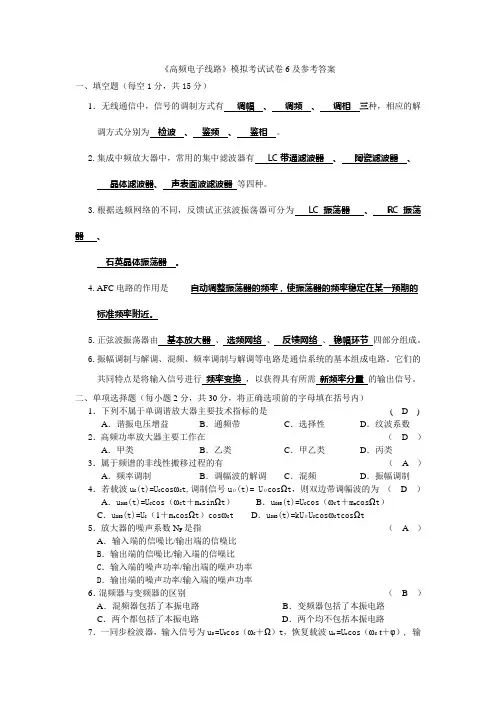

《高频电子线路》模拟考试试卷5及参考答案
