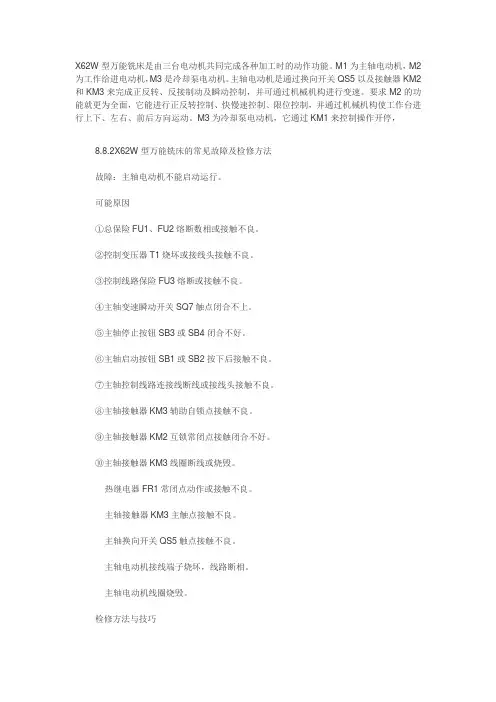

1.主轴电动机M1不能启动
(1)如果接触器KM3吸合但电动机不转，则故障原因在主电路中，如图5.12所示。
①主电路电源缺相。
②主电路中 FU1、KM3主触点、SA5触点、FR1发热元器件有任一个接触不良或回
路断路。
排除方法:参照图5.2和图5.3所示的电压测量法，用万用表依次测量主电路故障点
的电压。
(2)如果接触器KM3不吸合，则故障原因在控制电路中，如图5.12所示。
①控制电路电源没电、电压不够或FU3熔断。
②SQ7-2、SB1、SB2、SB3、SB4、KM2动断触点任一个接触不良或者回路断路。
③热继电器FR1动作后没有复位，导致其动断触点不能导通。
④接触器KM3线圈断路。
排除方法:参照图5.4所示的电阻测量法，用万用表测量控制电路，找出故障点。
2.工作台各个方向都不能进给
(1)进给电动机控制的公共电路上有断路，如13号线或者20号线上
有断路。
(2)接触器KM3的辅助动合触点KM3(12-13)接触不良。
(3)热继电器FR2动作后没有复位。
3.工作台能够左右和前下运动而不能后上运动
由于工作台能左右运动，所以SQ1、SQ2没有故障;由于工作台能够向前、向下运
动，所以SQ3没有故障。因此，故障的可能原因是SQ4行程开关的动合触点SQ4-1接触
不良。
4.圆工作台不动作，其他进给都正常
由于其他进给都正常，则说明SQ6-2、SQ4-2、SQ3-2、SQ1-2、SQ2-2触点及连线正
常，KM4线圈线路正常，综合分析故障现象，故障范围在SA1-2触点及连线上。
5.工作台不能快速移动
如果工作台能够正常进给，那么故障的原因可能是SB5或SB6，KM6主触点接触不
良或线路上有断路，或者是YA线圈损坏。
