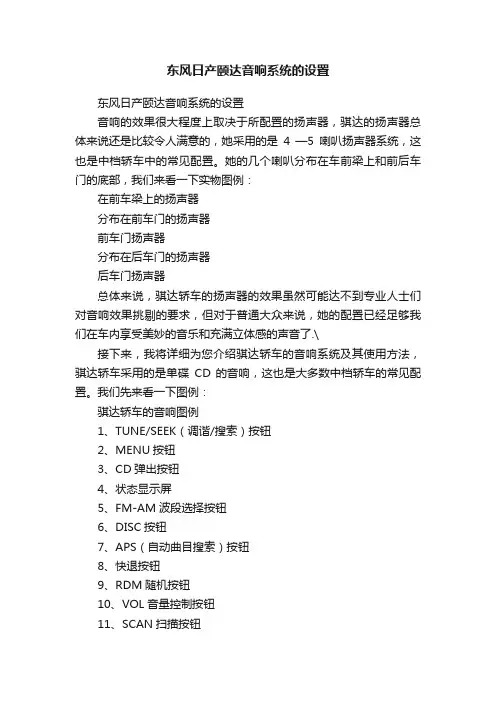

东风日产颐达音响系统的设置
东风日产颐达音响系统的设置
音响的效果很大程度上取决于所配置的扬声器，骐达的扬声器总体来说还是比较令人满意的，她采用的是4 —5喇叭扬声器系统，这也是中档轿车中的常见配置。她的几个喇叭分布在车前梁上和前后车门的底部，我们来看一下实物图例：
在前车梁上的扬声器
分布在前车门的扬声器
前车门扬声器
分布在后车门的扬声器
后车门扬声器
总体来说，骐达轿车的扬声器的效果虽然可能达不到专业人士们对音响效果挑剔的要求，但对于普通大众来说，她的配置已经足够我们在车内享受美妙的音乐和充满立体感的声音了.\
接下来，我将详细为您介绍骐达轿车的音响系统及其使用方法，骐达轿车采用的是单碟CD 的音响，这也是大多数中档轿车的常见配置。我们先来看一下图例：
骐达轿车的音响图例
1、TUNE/SEEK（调谐/搜索）按钮
2、MENU按钮
3、CD弹出按钮
4、状态显示屏
5、FM-AM波段选择按钮
6、DISC按钮
7、APS（自动曲目搜索）按钮
8、快退按钮
9、RDM随机按钮
10、VOL音量控制按钮
11、SCAN扫描按钮
12、PWR扫描按钮
13、APS（自动曲目搜索）快进按钮
14、快进按钮
15、RPT重复按钮
音响的主要操作：当点火开关位于“ACC”或“ON”的位置时，音响系统才可以启动。PWR按钮
要打开音响系统，请按下PWR按钮。
1、系统将以上次关闭前使用的模式打开（即收音机或CD）。
2、如果没有载入CD，将打开收音机，要关闭音响系统，请按下PWR按钮。
音量控制：控制音量，调节VOLUME（音量）控制按钮。（请参见图七）
顺时针转动旋钮增大音量；
逆时针方向转动旋钮降低音量。
MENU（菜单）按钮
要更改音响设置（BASS（低音）、TREBLE（高音）、FADE（渐弱）、BALANCE（平衡），请在CD或收音机打开时按下MENU按钮选择模式。BASS（低音）——TREBLE （高音）——FADE（渐弱）——BALANCE（平衡）——CLOCK ADJUESTMENT（时钟调整）
BRS：（—）降低/（+）提高
TRE：（—）降低/（+）提高
FRO：（F）前渐弱/（R）后渐弱
BRL：（R）右平衡/（L）左平衡
要进行调节，请按下MENU（菜单）按钮直至显示屏上出现所需要的模式。按压
TUNE/SEEK按钮的上下箭头可以调节音响设定。如果音响设定模式约10秒钟未改变，音响设定模式将自动恢复到正常模式。
CD播放机的操作：载入，将CD正面朝上放入引入槽中，即可开始播放。如果当时收音机处于开启状态，将自动关闭收音机播放CD。
DISC按钮
在音响系统已经关闭时按下DISC按钮，音响系统将打开，CD开始自动播放。如果收音机在开启状态，则会自动关闭，开始播放CD。
快进按钮
快退按钮
当播放CD时可以使用此按钮调节CD的播放速度，如果持续按住该按钮片刻后将提高快进或快退速度。
自动曲目搜索快进按钮
自动曲目搜索快进按钮
此按钮用于播放CD时跳过当前曲目进入下一曲目或上一曲目。多次按下此按钮则跳过多个曲目。
RPT按钮
当需要更改播放CD的曲目设定时按下此按钮选择更改模式。DISC RPT为循环播放所选中的曲目，1 DISC RPT为循环播放整个CD的所有曲目。
RDM随机按钮
当按下RDM按钮时，将采用随机的方式播放CD碟中的曲目。
SCAN按钮
当CD正在播放时按下此按钮少于1.5秒钟时，将播放CD全部曲目中的前十秒钟。再次按下此按钮，CD将正常播放当前的曲目。
CD弹出按钮
在载有CD时按下此按钮，CD将弹出。需要注意的是，如果按下此按钮弹出CD后围从载入槽中取走，CD将被自动重新载入以作保护。
FM-AM收音机的操作：
FM.AM按钮
在音响系统已经关闭时按下此按钮，音响系统将打开并进入收音机模式。在CD正在播放时按下此按钮，CD将关闭，收音机将被打开。按下FM—AM按钮可以选择收音波段。在FM立体声接收期间，FM立体声指示灯“ST”会显示，当立体声广播信号微弱时，收音机将会自动从立体声状态转为单声道状态。
按下任一TUNE/SEEK（调谐/搜索）按钮以改变频率。
TUNE/SEEK（调谐/搜索）按钮
自动搜索：按住任一TUNE/SEEK（调谐/搜索）按钮直到听到嘟嘟声。在收到无线电台频率时停止搜索并播放当前频道。
手动搜索：按住任一TUNE/SEEK（调谐/搜索）按钮，每按一次则改变一个频率。
SCAN（扫描）按钮：按下SCAN（扫描）按钮，从低到高调谐频率，在每一个电台停留5秒。如果在5秒钟之内再按一次，将停止SCAN调谐，收音机停留在已经调谐到的电台。反之，如果在5秒钟之内没有再按SCAN按钮，SCAN将自动跳到下一个电台。
收音机存储记忆按钮：音响系统最多可以存储12个FM电台频率（对于FM1和FM2）和6个AM电台频率。如何手动存储电台频率：
1、先要调谐到所需的电台频率；
2、按住存储记忆按钮（1—6）直至听到嘟嘟声；
3、频道指示灯显示时，表示记忆存储正确。
在这里还要提醒您的是：如果蓄电池电缆断开或音响保险丝熔断，收音机记忆将被清除。在这种情况下，请重新设定电台频率。
以上就是本人对骐达轿车扬声器与音响系统使用的一些介绍，总体来说，这款车的扬声器和音响系统都算中规中矩，没有什么特殊的功能，但效果也都不错，为大众购车族们所接受。希望本文可以为您了解这款新车提供一些有益的帮助。
