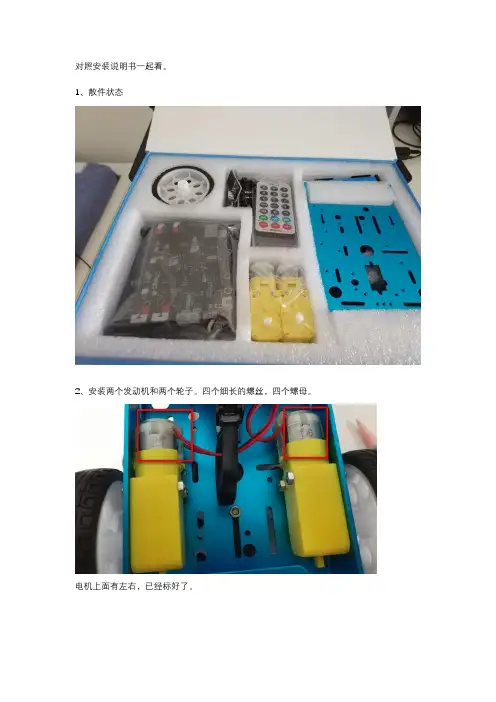

ZK-2WD智能小车安装教程
基于单片机的智能寻迹小车毕业设计
基于单片机的智能寻迹小车毕业设计 系统主要由红外避障模块、声控模块、光电寻迹、电机驱动及语音播报模块组成。 采用P89V51单片机作为智能小车控制核心。系统能实现对线路进行寻迹，小 车可以 前进或后退，遇到障碍物可以自行停止并可以实现反向运行，系统可以利用声 音控 制小车的启停。整个系统小巧紧凑，控制准确，性价比高，人机互动性好。 P89V51单片机；红外避障；线路寻迹；直流减速电机 ABSTRACT System is mainly by infrared obstacle avoidance module, voice module, opto-electronics and motor drive tracing module. Used as a single- chip smart car P89V51 control core. System can realize the tracing lines, cars can go forward or backward, encountered obstacles can stop and reverse operation can be achieved, the system can use voice to control the start and stop car. Compact the entire system to control the accurate, cost-effective, good human-computer interaction. KEYWORD: P89V51MCU;Infrared obstacle avoidance；Tracing；DC motor speed 1
Arduino智能小车安装说明
Aduino智能小车安装说明 产品概述： 该套件可以智能判断引导线并检测躲避障碍物，可实现自动导引和避障功能，AS-4WD寻线避障移动机器人使用Mini红外寻线传感器感知引导线，使用Mini红外避障传感器感知障碍物。 充电开关 步骤1：准备工作 ?将导线剪成要求长度，在其端部将导线的外皮剥除，镀锡。 ?将准备好的热缩管均匀的用斜口钳剪成6段 ?将充电接口和拨动开关焊接好接线，注意图中拨动开关的连接，一定要按照图示进行操作！（拨动开关具有单向导通特性）。 步骤2：连接充电接口和拨动开关 将两个部件连接到一起之前要把热缩管套到红色短导线上
用扎带将导线整理好，是其显得规整一些，然后用斜口钳把扎带多余的部分去掉，这样一个既能充电又能作为开关使用的充电开关就做好了 电源连接线图示
平台安装步骤 步骤1：平台侧板电机安装 两侧电机安装相同，注意安装前将电机接线用电烙铁焊接好，套上热缩管加热塑封。使用零件：平台侧板*2个、直流减速电机*4个、M3*25螺丝*8个、M3六角螺母*8个 步骤2：平台底板安装 使用零件：步骤1中安装好电机的侧板*2套、平台底板*1个、M3*6螺丝*4个
步骤3：双H桥电机驱动板安装 驱动板安装方向随意，注意同侧电机接线方向顺序，保证同侧电机转向是相同的。 使用零件：步骤2中的组合体、双H桥直流电机驱动板*1个、M3*10尼龙柱*4个、M3六角螺母*4个、M3*6螺丝*4个
步骤4：电池盒安装 电池盒可用双面胶固定，后轮电机接线需插入杜邦线帽，接入步进电机接口 使用零件：电池盒*1个或锂电池*1块 步骤5：4WD端板安装 使用零件：4WD端板*1个、步骤4中的组合体*1个、M3*6螺丝*4个、M3六角螺母*4个
智能小车单片机课程设计报告
题目: 智能小车设计 打开命令行终端的快捷方式: ctr+al+t:默认的路径在家目录 ctr+shift+n:默认的路径为上一次终端所处在的路径. linux@ubuntu:~$ linux:当前登录用户名. ubuntu:主机名 :和$之间:当前用户所处在的工作路径. windows下的工作路径如C:\Intel\Logs linux下的工作路径是:/.../..../ ~:代表的是/home/linux这个路径.(家目录). ls(list):列出当前路径下的文件名和目录名. ls -a(all):列出当前路径下的所有文件和目录名,包括了隐藏文件. .:当前路径 ..:上一级路径 ls -l:以横排的方式列出文件的详细信息 total 269464(当前这个路径总计所占空间的大小,单位是K) drwxr-xr-x 3 linux linux 4096 Dec 4 19:16 Desktop 第一个位置:代表的是文件的类型. linux系统下的文件类型有以下几种. b:块设备文件 c:字符设备文件 d:directory,目录 -:普通文件. l:连接文件. s:套接字文件. p:管道文件. rwxr-xr-x:权限 r:读权限-:没有相对应的权限 w:写权限
x:可执行权限 修改权限: chmod u-或者+r/w/x 文件名 chmod g-或者+r/w/x 文件名 chmod o-或者+r/w/x 文件名 第一组:用户权限 第二组:用户组的权限 第三组:其他用户的权限. chmod 三个数(权限) 文件名 首先根据你想要的权限生成二进制数,再根据二进制数转换成十进制的三位数 rwxr-x-wx 111101011 7 5 3 chmod 753 文件名 rwx--xr-x 第二个位置上的数字:对应目录下的子文件个数,如果是非目录,则数字是1 第三个位置:用户名(文件创造者). 第四个位置:用户组的名字(前边的用户所处在的用户组的名字). 第五个位置:对应文件所占的空间大小(单位为b) 第六~八个位置:Dec 4 19:16时间戳(最后一次修改文件的时间) 最后一个位置:文件名 操作文件: 1.创建一个普通文件:touch 文件名 2.删除一个文件:rm(remove) 文件名 3.新建一个目录:mkdir(make directory) 目录名 递归创建目录:mkdir -p 目录1/目录2/目录3 4.删除一个目录:rmdir 目录名.//仅删除一个空目录 rm -rf 目录名//删除一个非空目录 5.切换目录(change directory):cd 路径 linux下的路径分两种 相对路径:以.(当前路径)为起点. 绝对路径:以/(根目录)为起点, 用相对路径的方式进入Music:cd ./Music 用绝对路径的方式进入Desktop:cd /home/linux/Desktop 返回上一级:cd ..
智能循迹小车详细制作过程
（穿山乙工作室）三天三十元做出智能车 基本设计思路： 1.基本车架（两个电机一体轮子+一 个万向轮） 2.单片机主控模块 3.电机驱动模块（内置5V电源输出） 4.黑白线循迹模块 0.准备所需基本元器件 1）.基本二驱车体一台。（本课以穿山乙推出的基本车体为 例讲解） 2）.5x7cm洞洞板、单片机卡槽、51单片机、石英晶体、红 色LED、1K电阻、10K排阻各一个；2个瓷片电容、排针40 个。 3）.5x7cm洞洞板、7805稳压芯片、红色LED、1K电阻各一 个；双孔接线柱三个、10u电解电容2个、排针12个、9110 驱动芯片2个。 4）.5x7cm洞洞板、LM324比较器芯片各一个；红外对管三 对、4.7K电阻3个、330电阻三个、红色3mmLED三个。 一、组装车体
（图中显示的很清晰吧，照着上螺丝就行了） 二、制作单片机控制模块 材料：5x7cm洞洞板、单片机卡槽、51单片机、石英晶体、红色LED、1K电阻、10K排阻各一个；2个瓷片电容、排针40个。 电路图如下，主要目的是把单片机的各个引脚用排针引出来，便于使用。我们也有焊接好的实物图供你参考。（如果你选用的是STC98系列的单片机在这里可以省掉复位电路不焊，仍能正常工作。我实物图中就没焊复位）
三、制作电机驱动模块 材料：5x7cm洞洞板、7805稳压芯片、红色LED、1K电阻各一个；双孔接线柱三个、10u电解电容2个、排针12个、9110驱动芯片2个。 电路图如下，这里我们把电源模块与驱动模块含在了同一个电路板上。因为电机驱动模块所需的电压是+9V左右（6—15V 均可），而单片机主控和循迹模块所需电压均为+5V。 这里用了一个7805稳压芯片将+9V电压稳出+5V电压。
智能小车课程设计报告书
※※※※※※※※※ 级学生※※2015※※课程设计材料※※※※※※※※※※※ 课程设计报告书 课题名称智能小车蓝牙操控和循迹的实现 名姓 学号 院学 专业 指导教师 2019年2月15日 设计目的1 通过设计进一步掌握51单片机的应用,特别是在嵌入式系统中的应用。进一步学习51单片机在系统中的控制功能，能够合理设计单片机的外围电路,并使之与单片机构成整个系统。 2功能要求
智能小车作为现代的新发明，是以后的发展方向，他可以按照预先设定的模式在一个环境里自动运作，不需要人为的管理，可应用于科学勘探等等用途；并且能实现显示时间、速度、里程，具有自动寻迹、寻光、避障等功能，可程控行驶速度、准确定位停车，远程传输图像、按键控制加速，减速，刹停，左转和右转、实时显示运行状态等功能。 3 总体设计方案 在现有玩具电动车的基础上，加了四个按键，实现对电动车的运行轨迹的启动，并将按键的状态传送至单片机进行处理，然后由单片机根据所检测的各种按键状态实现对电动车的智能控制。这种方案能实现对电动车的运动状态进行实时控制，控制灵活、可靠，精度高，可满足对系统的各项要求。本设计采用AT89C51单 片机。以AT89C51为控制核心，利用按键的动作，控制电动小汽车的状态。加 装光电、红外线、超声波传感器，实现对电动车的速度、位置、运行状况的实时测量，并将测量数据传送至单片机进行处理，然后由单片机根据所检测的各种数据实现对电动小车的智能控制，如图1所示。简易智能电动车采用AT89C51单 片机进行智能控制。开始由手动启动小车，并复位初始化，当到达规定的起始黑线，由小车底部的红外光电传感器检测到第一条黑线后，通过单片机控制小车[2]。在白纸所做轨迹道路中，小车通过超声波传感器正前开始记数、显示、调速方检测和光电传感器左右侧检测，由单片机控制实现系统的自动避障功能。在电动车进驶过程中，采用双极式H型PWM脉宽调制技术，以控制小车调速；并采用 动态共阴显示行驶时间和里程。小车通过光电传感装置实现驶向光源并通过循迹保持小车在白纸范围内行驶。当小车到达终点第二次检测到黑线时，单片机控制小车停车。 总体设计框架图图1 4 硬件电路选取与设计
智能循迹小车___设计报告
智能循迹小车设计 专业：自动化 班级：自动化132 姓名：罗植升莫柏源梁桂宾 指导老师： 2014年4月——2010年6月 摘要：
本课题是基于STC89C52单片机的智能小车的设计与实现，小车完成的主要功能是能够自主识别黑色引导线并根据黑线走向实现快速稳定的寻线行驶。小车系统以 STC89C52单片机为系统控制处理器；采用红外传感获取赛道的信息，来对小车的方向和速度进行控制。此外，对整个控制软件进行设计和程序的编制以及程序的调试，并最终完成软件和硬件的融合，实现小车的预期功能。 引言
当今世界，传感器技术和自动控制技术正在飞速发展，机械、电气和电子信息已经不再明显分家，自动控制在工业领域中的地位已经越来越重要，“智能”这个词也已经成为了热门词汇。现在国外的自动控制和传感器技术已经达到了很高的水平，特别是日本，比如日本本田制作的机器人，其仿人双足行走已经做得十分逼真，而且具有一定的学习能力，还据说其智商已达到6岁儿童的水平。 作为机械行业的代表产品—汽车，其与电子信息产业的融合速度也显著提高，呈现出两个明显的特点：一是电子装置占汽车整车（特别是轿车）的价值量比例逐步提高，汽车将由以机械产品为主向高级的机电一体化方向发展，汽车电子产业也很有可能成为依托整车制造业和用车提升配置而快速成为新的增长点；二是汽车开始向电子化、多媒体化和智能化方向发展，使其不仅作为一种代步工具、同时能具有交通、娱乐、办公和通讯等多种功能。 无容置疑，机电一体化人才的培养不论是在国外还是国内，都开始重视起来，主要表现在大学生的各种大型的创新比赛，比如：亚洲广播电视联盟亚太地区机器人大赛（ABU ROBCON）、全国大学生“飞思卡尔”杯智能汽车竞赛等众多重要竞赛都能很好的培养大学生对于机电一体化的兴趣与强化机电一体化的相关知识。但很现实的状况是，国内不论是在机械还是电气领域，与国外的差距还是很明显的，所以作为机电一体化学生，必须加倍努力，为逐步赶上国外先进水平并超过之而努力。 为了适应机电一体化的发展在汽车智能化方向的发展要求，提出简易智能小车的构想，目的在于：通过独立设计并制作一辆具有简单智能化的简易小车，获得项目整体设计的能力，并掌握多通道多样化传感器综合控制的方法。所以立“智能循迹小车”一题作为尝试。 此项设计是在以杨老师提供的小车为基础上，采用AT89C52单片机作为控制核心，实现能够自主识别黑色引导线并根据黑线走向实现快速稳定的寻线行驶。
智能寻迹小车以及程序
寻迹小车 在历届全国大学生电子设计竞赛中多次出现了集光、机、电于一体的简易智能小车题目。笔者通过论证、比较、实验之后，制作出了简易小车的寻迹电路系统。整个系统基于普通玩具小车的机械结构，并利用了小车的底盘、前后轮电机及其自动复原装置，能够平稳跟踪路面黑色轨迹运行。 总体方案 整个电路系统分为检测、控制、驱动三个模块。首先利用光电对管对路面信号进行检测，经过比较器处理之后，送给软件控制模块进行实时控制，输出相应的信号给驱动芯片驱动电机转动，从而控制整个小车的运动。系统方案方框图如图1所示。 图1 智能小车寻迹系统框图 传感检测单元 小车循迹原理 该智能小车在画有黑线的白纸“路面”上行驶，由于黑线和白纸对光线的反射系数不同，可根据接收到的反射光的强弱来判断“道路”—黑线。笔者在该模块中利用了简单、应用也比较普遍的检测方法——红外探测法。 红外探测法，即利用红外线在不同颜色的物理表面具有不同的反射性质的特点。在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色地面时发生漫发射，反射光被装在小车上的接收管接收；如果遇到黑线则红外光被吸收，则小车上的接收管接收不到信号。 传感器的选择 市场上用于红外探测法的器件较多，可以利用反射式传感器外接简单电路自制探头，也可以使用结构简单、工作性能可靠的集成式红外探头。ST系列集成红外探头价格便宜、体积小、使用方便、性能可靠、用途广泛，所以该系统中最终选择了ST168反射传感器作为红外光的发射和接收器件，其内部结构和外接电路均较为简单，如图2所示：
图2 ST168检测电路 ST168采用高发射功率红外光、电二极管和高灵敏光电晶体管组成，采用非接触式检测方式。ST168的检测距离很小，一般为8~15毫米，因为8毫米以下是它的检测盲区，而大于15毫米则很容易受干扰。笔者经过多次测试、比较，发现把传感器安装在距离检测物表面10毫米时，检测效果最好。 R1限制发射二极管的电流，发射管的电流和发射功率成正比，但受其极限输入正向电流50mA的影响，用R1=150的电阻作为限流电阻,Vcc=5V作为电源电压，测试发现发射功率完全能满足检测需要；可变电阻R2可限制接收电路的电流，一方面保护接收红外管；另一方面可调节检测电路的灵敏度。因为传感器输出端得到的是模拟电压信号，所以在输出端增加了比较器，先将ST168输出电压与2.5V进行比较，再送给单片机处理和控制。 传感器的安装 正确选择检测方法和传感器件是决定循迹效果的重要因素，而且正确的器件安装方法也是循迹电路好坏的一个重要因素。从简单、方便、可靠等角度出发，同时在底盘装设4个红外探测头，进行两级方向纠正控制，将大大提高其循迹的可靠性，具体位置分布如图3所示。
