304不锈钢抗拉强度试验影响因素分析
龙源期刊网 https://www.360docs.net/doc/17800020.html,
304不锈钢抗拉强度试验影响因素分析
作者：林剑峰
来源：《科学与财富》2016年第25期
摘要：文章通过试验，对比分析了不同试验速率与温度对奥氏体304不锈钢拉伸性能测试结果的影响规律，总体上的试验结果表明，试验速率对测定结果的影响较小，环境的温度变化才是测定结果波动的主要影响因素，以期本试验研究分析可指导生产检测与产品验收。
关键词：奥氏体304不锈钢；拉伸试验；马氏体；环境温度；试验速率
拉伸试验是力学性能试验中最基础、最常用的试验，拉伸试验中给出的性能指标也是在工业上应用最广泛的材料性能指标。304不锈钢是一种通用型奥氏体不锈钢，它的金属制品耐高温，韧性高，加工性能好，广泛使用于工业和家具装饰行业和食品医疗行业。拉伸性能是其力学性能测试中最基本、最通用的检验指标，也是304不锈钢产品的最基本交货依据。由于304不锈钢属于非稳态奥氏体不锈钢，在拉伸试验变形过程中会发生应变诱发相变产生马氏体，但金属材料本身材质的不均匀性以及在应变强化过程中温度、速率、应变量等均可影响应变诱发马氏体的转变量、转变速率等方面的情况，使得抗拉强度测定结果存在差异，不利于测试的进行。因此，有必要对拉伸试验检测结果波动的影响因素进行分析，掌握不同测试条件下拉伸性能测试结果的变化规律，从而对所检验的材料做出科学的评价。
1试验材料与试验方法
1.1试验材料
试验材料选用厚度为20mm、共3个炉号的热轧固溶态304不锈钢板，不同炉号钢板的化学成分略有不同。
1.2 试验方法
采用不同试验温度（在GB/T228.1-2010规定的温度范围内10～35℃）和不同拉伸试验速率（上、下限分别略大于和略小于GB/T228.1-2010规定的拉伸速率范围0.005～0.008s-1）对
上述304不锈钢板进行拉伸试验。拉伸试验用试样为螺纹头棒状试样，试样形状及尺寸如图1所示。拉伸试验前后分别测试试样均匀变形段的马氏体含量。拉伸试验采用德国产Z300高低温电子拉伸试验机完成，马氏体含量测定用瑞士产FeritscopeFMP30铁素体含量测定仪完成。
2 试验结果与讨论
2.1 304不锈钢加工硬化分析
304不锈钢化学成分
304不锈钢化学成分 产品名称标准：不锈钢GB1220-92 牌号：0Cr18Ni9 化学成分% C：≤0.07 Si ：≤1.0 Mn ：≤2.0 Cr ：17.0～19.0 Ni ：8.0～11.0 Mo ： Cu ： Ti ： S ：≤0.03 P ：≤0.035 Al ： 美国：304 日本：SUS304 德国：X5Cr-Ni18.9 各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。
304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。 305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。 308 不锈钢用于制作焊条。 309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。 321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制。
金属材料屈服强度的影响因素
材料屈服强度及其影响因素 1. 屈服标准 工程上常用的屈服标准有三种： (1)比例极限应力-应变曲线上符合线性关系的最高应力，国际上常采用σp表示，超过σp时即认为材料开始屈服。 (2)弹性极限试样加载后再卸载，以不出现残留的永久变形为标准，材料能够完全弹性恢复的最高应力。国际上通常以σel表示。应力超过σel时即认为材料开始屈服。 (3)屈服强度以规定发生一定的残留变形为标准，如通常以0.2%残留变形的应力作为屈服强度，符号为σ0.2或σys。 2. 影响屈服强度的因素 影响屈服强度的内在因素有： 结合键、组织、结构、原子本性。如将金属的屈服强度与陶瓷、高分子材料比较可看出结合键的影响是根本性的。从组织结构的影响来看，可以有四种强化机制影响金属材料的屈服强度，这就是：(1)固溶强化； (2)形变强化； (3)沉淀强化和弥散强化； (4)晶界和亚晶强化。 沉淀强化和细晶强化是工业合金中提高材料屈服强度的最常用的手段。在这几种强化机制中，前三种机制在提高材料强度的同时，也降低了塑性，只有细化晶粒和亚晶，既能提高强度又能增加塑性。 影响屈服强度的外在因素有： 温度、应变速率、应力状态。随着温度的降低与应变速率的增高,材料的屈服强度升高，尤其是体心立方金属对温度和应变速率特别敏感，这导致了钢的低温脆化。应力状态的影响也很重要。虽然屈服强度是反映材料的内在性能的一个本质指标，但应力状态不同，屈服强度值也不同。我们通常所说的材料的屈服强度一般是指在单向拉伸时的屈服强度。 3.屈服强度的工程意义 传统的强度设计方法，对塑性材料，以屈服强度为标准，规定许用应力[σ]=σys/n，安全系数n一般取2或更大，对脆性材料，以抗拉强度为标准，规定许用应力[σ]=σb/n，安全系数n一般取6。 需要注意的是，按照传统的强度设计方法，必然会导致片面追求材料的高屈服强度，但是随着材料屈服强度的提高，材料的抗脆断强度在降低，材料的脆断危险性增加了。 屈服强度不仅有直接的使用意义，在工程上也是材料的某些力学行为和工艺性能的大致度量。例如材料屈服强度增高，对应力腐蚀和氢脆就敏感；材料屈服强度低，冷加工成型性能和焊接性能就好等等。因此，屈服强度是材料性能中不可缺少的重要指标。 材料开始屈服以后，继续变形将产生加工硬化。 4.加工硬化指数n的实际意义 加工硬化指数n反应了材料开始屈服以后，继续变形时材料的应变硬化情况，它决定了材料开始发生颈缩时的最大应力。n还决定了材料能够产生的最大均匀应变量，这一数值在冷加工成型工艺中是很重要的。 对于工作中的零件，也要求材料有一定的加工硬化能力，否则，在偶然过载的情况下，会产生过量的塑性变形，甚至有局部的不均匀变形或断裂，因此材料的加工硬化能力是零件安全使用的可靠保证。 形变硬化是提高材料强度的重要手段。不锈钢有很大的加工硬化指数n=0.5，因而也有很高的均匀变形量。不锈钢的屈服强度不高，但如用冷变形可以成倍地提高。高碳钢丝经过
不锈钢产品检验标准
文件名称不锈钢产品检验标准文件编号 版次 A 页次共2页第1页 1.0 目的 为了保证满足客户的要求、特制定此标准； 2.0适用范围 本标准适用本公司自制不锈钢产品 3.0产品分类及代号 3.1 产品的分类； 3.1.1 产品按材料划分不锈钢和电镀金属； 4.0 缺陷定义 4.1 月牙痕：由于在运输、搬运过程中”造成的； 4.2 划伤、碰伤：由于异物对不锈钢板的接触造成板表面的凹凸陷； 裂纹：表面出现弯曲不规则较深的细小线条或分叉弯曲细小较深线条； 4.3 油污：是指不锈钢半成品在机床冲压过程中形成； 4.4 表面护膜划损：不锈钢半成品在加工过程中与硬物摩擦形成； 4.5 磨边毛刺：是指不锈钢半成品在剪切过程中形成的毛边； 4.6 焊接不良：焊接不良：焊接有断点、接缝凹凸不平、假焊不牢的现象 4.7 抛光不良：菱角磨没、表面烧伤、抛光拉纹等现象； 4.8 焊点：是指焊接完成后出现的黑色、黄色的焊点； 4.9 拉丝方向错误：是指不锈钢半成品在拉丝过程中反方向或歪曲拉所造成的乱纹； 4.10 清洁剂清理：是指不锈钢成品在清理表面杂物时所使用的不锈钢亮洁清洁剂； 4.11 包装：是指成品在包装过程中的最后一道工序。 编写审核核准发行日期2011-11-26
文件名称不锈钢产品检验标准文件编号 版次A 页次共2页第2页 4.0检验项目、标准要求、检验方法及工具 检验 项目 标准要求检验方法及工具 外观质量1、产品外表出现月牙痕、划 伤、碰伤； 2、板表面不能油污 3、板表面不允许有表面护膜 划损； 4、打磨磨边毛刺要求 1、把每块板底面观察、注意在反动过程中要双手按角位搬动，观察时注意顺住光照的 方向观察。 2、日常要对机械今日保养、清洁干净。 3、在放置半成品时、应把半成品放置在木板上，或指定的堆放处。 4、3种磨法1、粗磨，用600#的碟片在磨面中打磨表面的粗糙度应能达到R0.8mm 2、半精磨，用800#的碟片在磨面中打磨表面粗糙度应能达到R0.4mm 3、精磨，用1000#的碟片在磨面中打磨工件表面粗糙度应能达到R0.1mm 焊接要求1、焊丝：H1Cr18Ni9Ti φ 1、φ1.5、φ2.5、φ3 2、氩气、氩气瓶上应贴有出 厂合格标签，其纯度≥ 99.95%，所用流量6-9升/分 钟，气瓶中的氩气不能用尽， 瓶内余压不得低于0.5MPa ， 以保证充氩纯度。 3、接口间隙要匀直，禁止强 力对口，错口值应小于壁厚的 10%，且不大于1mm。 4、 壁厚 mm 焊丝直 径mm 焊接电 流A 氩气流量 L/min 喷嘴直 径mm 焊接 层次 喷嘴直 径mm 电源极 性 焊缝余 高mm 焊缝宽 度mm 1 1.0 30-50 6 6 1 6 正接 1 3 2 1.2 40-60 6 6 1 6 正接 1 4 3 1.6-2. 4 60-90 8 8 1-2 8 正接1-2. 5 5 4 1.6-2.4 80-100 8 8 1-2 8 正接1-2.0 6 5 1.6-2.4 80-130 8 8 2-3 8 正接1-2.5 7-8 6 1.6-2.4 90-140 8 8 2-3 8 正接1-2.0 8-9 抛光要求1、按镜光产品样板比对验收，从材质、抛光质量和产品保护三方面进行检验。 不允许有沙纹和麻纹路、不允许有毛坯面残留、孔要匀称，不得出现拉长变形现象、垂直的两个面，抛光完工后保持两个面构成的直角匀称。 2、两面交接棱角线须符合要求不能凹陷（特殊要求除外）、 3、垂直的两个面，抛光完工后保持两个面构成的直角匀称。不允许残留过热时的发白表面 4、不允许有夹伤、压痕、碰伤、擦花、不允许有裂缝、孔洞、缺口。 锈钢镜光产品表面质量降级接收要求缺陷点所在 的表面积mm2 面允许接收缺陷 点总个数 直径≤0.1允许数量 沙孔或杂质 0.1＜直径≤0.4 允许数量（个）砂孔 杂质≤1000 1 1 0 0 1000--1500 2 1 0 1 1500-2500 3 2 0 1 2500--5000 4 3 0 1 5000--10000 5 4 0 1
304不锈钢化学成分
304不锈钢化学成分https://www.360docs.net/doc/17800020.html,work Information Technology Company.2020YEAR
304不锈钢化学成分 304不锈钢化学成分 规格C Si Mn P S Cr Ni Mo SUS431≤0.08 ≤1.00 ≤2.00 ≤0.05 ≤0.03 18.00-20.00 8025~10.50- 304不锈钢管就是0Cr18Ni9。 304不锈钢管； 屈服强度≥205 抗拉强度≥520 延伸率≥40 硬度HB≤187 HRB≤90 HV≤200 熔点 1398~1420℃ 1.使用环境中存在氯离子。 氯离子广泛存在，比如食盐、汗迹、海水、海风、土壤等等。不锈钢在氯离子存在下的环境中，腐蚀很快，甚至超过普通的低碳钢、所以对不锈钢的使用环境有要求，而且需要经常擦拭，出去灰尘，保持清洁干燥。 2.没有经过固溶处理。 合金元素没有溶入基体，致使基本组织合金含量低，抗蚀性能差。
3.这种不含钛和铌的材料有天生的晶间腐蚀的倾向。 加入钛和铌，再配以稳定处理，可以减少晶间腐蚀。 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能，使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-8铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，刚必须含有12%以上的铬。 304是一种拥有性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成形性）的设备和机件。 304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的OCr19Ni9(OCr18Ni9)不锈钢。304含19铬%，含镍9%。 304不锈钢化学成分 304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、昔通化工设备、核能等.
不锈钢厨具检验标准
《不锈钢厨具》行业标准（征求意见稿）编制说明 1 任务来源 QB/T2174-95《不锈钢厨具》行业标准（以下简称95标准）自1995年修订发布实施以来，对规范我国不锈钢厨具市场，提高产品质量、保护消费者利益，促进国内外贸易等方面发挥了积极的作用。十年来，我国不锈钢制品包括不锈钢厨具在产品的外观设计上，内在质量和外观质量上均有较大的提高和进步。 随着市场及行业发展的要求，不锈钢厨具95标准已不能满足行业和市场的需求。民以食为天，不锈钢厨具作为一种人民日常生活中不可缺少的用具，每日都在使用，它的质量好与劣与每个用户息息相关，直接关系到每个厨房质量及卫生和安全，为了更好地规范我国厨具市场，进一步提高产品的质量，及时修订不锈钢厨具标准是非常必要的。 为此全国日用五金标准化中心上报了该项标准的修订计划，中国轻工业联合会于二OO四年下发了中轻综联[2004]143号文件，“关于印发《二OO四年轻工业制定修订国家标准、行业标准项目计划》的通知”，将QB/T2174-95《不锈钢厨具》标准修订项目列入计划，项目编号为Q2004-109T。 2 编制过程 依据文件精神，由全国日用五金标准化中心主持，于2004年11月13日召开修订起草小组第一次工作会议。确定由厦门清宏实业有限公司担任负责起草单位，由全国日用五金标准化中心负责牵头组织和协调工作。 起草小组按修订计划，首先进行了必要的、广泛地调研工作，搜集了国内、外先进标准并对其进行分析对照，与全国日用五金标准化中心确定了标准的起草方案。 通过分析对照，起草小组认为：近年来，随着国内外市场对不锈钢餐具、厨具制品需求的大幅度增长，我国不锈钢厨具的生产发展迅猛，目前已成为世界主要生产制造国。但是由于市场增长太快，出口大幅度增长，在充分采用原QB/T2174-95的基础上，许多技术指标已超过QB/T2174-95的要求，并在搜集资料过程中发现国际ISO8442《接触食物的制品及材料》系列标准的指标先进合理，适合目前国内不锈钢厨具现行状况，因此确定修改采用国际标准ISO8442系列标准作为起草我国不锈钢厨具行业标准的依据。标准指标对照见附录一。
304不锈钢抗拉强度试验影响因素分析
龙源期刊网 https://www.360docs.net/doc/17800020.html, 304不锈钢抗拉强度试验影响因素分析 作者：林剑峰 来源：《科学与财富》2016年第25期 摘要：文章通过试验，对比分析了不同试验速率与温度对奥氏体304不锈钢拉伸性能测试结果的影响规律，总体上的试验结果表明，试验速率对测定结果的影响较小，环境的温度变化才是测定结果波动的主要影响因素，以期本试验研究分析可指导生产检测与产品验收。 关键词：奥氏体304不锈钢；拉伸试验；马氏体；环境温度；试验速率 拉伸试验是力学性能试验中最基础、最常用的试验，拉伸试验中给出的性能指标也是在工业上应用最广泛的材料性能指标。304不锈钢是一种通用型奥氏体不锈钢，它的金属制品耐高温，韧性高，加工性能好，广泛使用于工业和家具装饰行业和食品医疗行业。拉伸性能是其力学性能测试中最基本、最通用的检验指标，也是304不锈钢产品的最基本交货依据。由于304不锈钢属于非稳态奥氏体不锈钢，在拉伸试验变形过程中会发生应变诱发相变产生马氏体，但金属材料本身材质的不均匀性以及在应变强化过程中温度、速率、应变量等均可影响应变诱发马氏体的转变量、转变速率等方面的情况，使得抗拉强度测定结果存在差异，不利于测试的进行。因此，有必要对拉伸试验检测结果波动的影响因素进行分析，掌握不同测试条件下拉伸性能测试结果的变化规律，从而对所检验的材料做出科学的评价。 1试验材料与试验方法 1.1试验材料 试验材料选用厚度为20mm、共3个炉号的热轧固溶态304不锈钢板，不同炉号钢板的化学成分略有不同。 1.2 试验方法 采用不同试验温度（在GB/T228.1-2010规定的温度范围内10～35℃）和不同拉伸试验速率（上、下限分别略大于和略小于GB/T228.1-2010规定的拉伸速率范围0.005～0.008s-1）对 上述304不锈钢板进行拉伸试验。拉伸试验用试样为螺纹头棒状试样，试样形状及尺寸如图1所示。拉伸试验前后分别测试试样均匀变形段的马氏体含量。拉伸试验采用德国产Z300高低温电子拉伸试验机完成，马氏体含量测定用瑞士产FeritscopeFMP30铁素体含量测定仪完成。 2 试验结果与讨论 2.1 304不锈钢加工硬化分析
301系列不锈钢化学成分
301系列不锈钢化学成 分 https://www.360docs.net/doc/17800020.html,work Information Technology Company.2020YEAR
SUS301不锈钢-1Cr17Ni7 不锈钢材质性能及用途介绍 SUS301(L)-1Cr17Ni7对比304含有低Ni，Cr及高N成分，301 不锈钢在形变时呈现出明显的加工硬化现象。被用于要求较高强度的各种场合。根据粗压延可以达到的高强度化，对比Steel Al有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上达到重量轻，优秀的稳定性及经济性（301L） 化学成分：（单位：wt％） 301特性及用途： 机械性能： 301（L）— 1Cr17Ni7 —相对304含有低Ni，Cr及高N成分，经过粗压延可以达到高强度化 —相对碳钢，铝有优秀的高温强度，抗疲劳强度及耐腐蚀性，使用在电车上可以减轻重量 ● 简介 301是一种亚稳奥氏体不锈钢，在充分固溶的条件下，具有完全奥氏体组织。在奥氏体不锈钢中，301是最易冷变形强化的钢种，通过冷变形加工可使钢的强度、硬度提高，并且保留足够的塑、韧性，加之此钢在大气条件下具有良好的耐锈性，但在还原性介质耐蚀性欠佳，在酸碱盐等化工介质耐蚀性较差，因此不推荐用于腐蚀苛刻的环境。301主要以冷加工状态应用于承受较高负荷，又希望减轻装备重量和不生锈的设备部件。此外，此钢在受外力撞击时易产生加工硬化可吸收更多的撞击能量，对设备和人员将提供更可靠的安全保障。 ● ●工艺性能
热加工工艺性能良好，可生产棒、板、管、带等冶金产品，热加工温度范围：1150～850℃，软化退火温度1050～1100℃。301焊接性良好，冷轧薄板焊接后在焊缝区产生低强度区。 ● 301L 在301基础上降低C的含量，改善耐晶间腐蚀，添加N，弥补C量下降引起的强度下降。
不锈钢产品检验标准
文件名称不锈钢产品检验标准文件编号 版次 页次共2页第1页 1.0 目的 为了保证满足客户的要求、特制定此标准； 2.0适用范围 本标准适用本公司自制不锈钢产品 3.0产品分类及代号 3.1 产品的分类； 3.1.1 产品按材料划分不锈钢和电镀金属； 4.0 缺陷定义 4.1 月牙痕：由于在运输、搬运过程中”造成的； 4.2 划伤、碰伤：由于异物对不锈钢板的接触造成板表面的凹凸陷； 裂纹：表面出现弯曲不规则较深的细小线条或分叉弯曲细小较深线条； 4.3 油污：是指不锈钢半成品在机床冲压过程中形成； 4.4 表面护膜划损：不锈钢半成品在加工过程中与硬物摩擦形成； 4.5 磨边毛刺：是指不锈钢半成品在剪切过程中形成的毛边； 4.6 焊接不良：焊接不良：焊接有断点、接缝凹凸不平、假焊不牢的现象 4.7 抛光不良：菱角磨没、表面烧伤、抛光拉纹等现象； 4.8 焊点：是指焊接完成后出现的黑色、黄色的焊点； 4.9 拉丝方向错误：是指不锈钢半成品在拉丝过程中反方向或歪曲拉所造成的乱纹； 4.10 清洁剂清理：是指不锈钢成品在清理表面杂物时所使用的不锈钢亮洁清洁剂； 4.11 包装：是指成品在包装过程中的最后一道工序。 常用不锈钢圆管外径尺寸、壁厚尺寸允许公差 外径外径允许公差壁厚度壁厚度允许公差 ￠19±0.20 1.2 1.08----1.21 ￠22 ±0.20 1.5 1.35-----1.6 ￠25 ±0.20 1.5 1.35------1.6 ￠22 ±0.20 2.0 1.8-------2.2 ￠25 ±0.20 2.0 1.8-------2.2. ￠32 ±0.30 2.0 1.8--------2.2 ￠38 ±0.30 2.0 1.8---------2.2
不锈钢壳体检验标准
不锈钢壳体检验标准 一、壳体外观检验 1、壳体表面应外观良好、刀纹均匀、光泽颜色无明显变化；壳体表面应无凹坑、划痕、锈蚀、刀纹、毛刺等现象； 2、需装配且外径相同的两零部件之间的同轴度保证在0.1mm 之内，且接合面不能有缝隙或台阶； 3、放芯体处平面应光洁平整无毛刺、无划痕或凹坑等不良现象。 4、壳体若出现缺陷，参照以下依据进行判定，接收标准：单个产品无主要缺陷、可存在1-3处次要缺陷（特殊产品，特殊客户除外）。 二、壳体尺寸检测 依据相应型号的受控图纸检测。图纸未注明公差要求的，按照以下GB/T1804-m 规定执行。 表1线性尺寸的极限偏差数值 mm 缺陷名称 定义 缺陷划分 浅划痕 目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。 5x5mm 范围之内为 次要缺陷，范围之外为主要缺陷 深划痕 目测明显、手指甲触摸有凹凸感、伤及材料本体的伤痕。 1x1mm 范围之内为 次要缺陷，范围之 外主要缺陷 凹坑 由于基体材料缺陷，或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。 深度小于0.5直径小 于0.5mm 为次要缺 陷，反之为主要缺陷 针孔 表面处理上可看见类似针剌成的微小孔。 同上 凹凸痕 因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平 的现象，手摸时有不平感觉。 主要缺陷 毛刺 金属边缘和拐角处用于下料、成型、加工等而留下的不规则 凸起，手摸会刮手。 主要缺陷 公差等级 基本尺寸分段 0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 ＞2000~4000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 — 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 最粗v — ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8
304不锈钢板化学成分
304不锈钢板化学成分 304不锈钢板 304不锈钢板材不锈钢卷板不锈钢冲孔板不锈钢防护板不锈钢花纹板不锈钢薄板不锈钢镜面板拉丝板 ......... 牌号： 0Cr18Ni9（0Cr19Ni9） 化学成分为： C：≤0.08 ， Si ：≤1.0 ， Mn ：≤2.0 ， Cr ：18.0～20.0 ， Ni ：8.0～10.5， S ：≤0.03 ， P ：≤0.035。 304不锈钢板基本概述 按制法分热轧和冷轧的两种，按钢种的组织特征分为5类：奥氏体型、奥氏体-铁素体型、铁素体型、马氏体型、沉淀硬化型。要求能承受草酸、硫酸-硫酸铁、硝酸、硝酸-氢氟酸、硫酸-硫酸铜、磷酸、甲酸、乙酸等各种酸的腐蚀，广泛用于化工、食品、医药、造纸、石油、原子能等工业，以及建筑、厨具、餐具、车辆、家用电器各类零部件。 不锈钢板表面光洁，有较高的塑性、韧性和机械强度，耐酸、碱性气体、溶液和其他介质的腐蚀。它是一种不容易生锈的合金钢，但不是绝对不生锈。聊城三得利不锈钢的耐腐蚀性主要取决于它的合金成分（铬、镍、钛、硅、铝等）和内部的组织结构，起主要作用的是铬元素。铬具有很高的化学稳定性，能在钢表面形成钝化膜，使金属与外界隔离开来，保护钢板不被氧化，增加钢板的抗腐蚀能力。钝化膜破坏后，抗腐蚀性就下降。 国标304不锈钢的性质 抗拉强度(Mpa) 520 屈服强度(Mpa) 205-210 伸长率(%) 40% 硬度 HB187 HRB90 HV200 304不锈钢的密度7.93 g/cm3奥氏体不锈钢一般都用这个值304含铬量(%) 17.00-19.00，含镍量.（%）8.00-10.00，304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢 304不锈钢是一种通用性的不锈钢材料，防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸，在实验中得出：浓度
不锈钢材料进货检验规范
不锈钢钢材进货检验规程 1. 目的 本规程规定了衡器所用不锈钢材料入库检验和质量控制规程，以保证材料的质量满足衡器产品的制造及销售需要。 2. 适用范围 适用于本公司衡器产品所需不锈钢板材，型材的原材料的入库检验及使用过程中控制。本规范也适用于供应商进货检验使用。 3.引用文件 Q/MT00S720 采购过程控制程序 Q/MT32S004 采购件质量验证程序 GB/T1220-1992 不锈钢牌号及化学成分 GB/T4237-2007 不锈钢热轧钢板和钢带 GB/T3280-2007 不锈钢冷轧钢板 GB709-88 热轧钢板和钢带的尺寸、外形、重量及允许偏差 QTY/3012-2003 不锈钢冷轧钢板(太钢标准) 4.职责 4.1 物料部采购工程师或授权的物料员根据计划需求及BU管理人员的要求负责钢材的采购。 4.2 进货检验工程师或经授权仓库管理员负责钢材的进货验证工作。 4.3 仓库管理员负责对钢材进库数量的验收、贮存、防护和发放工作。 4.4 制造/质量工程师负责提供钢材在线使用过程中的质量信息。 5. 控制程序 5.1通知供货和收料 物料工程师负责或授权物料员通知供应商将所需钢材送到钢材仓库，仓库管理员负责核对钢材数量、规格及有关质量证明文件无误后，在送货单上签名。如未按合同或协议要求提交质量证明文件应予拒收。 5.2钢材送检 钢材进入公司后，物料工程师或授权物料员及时在 POMT屏幕上打印(Ctrl+F7)“ 国内采购件入库单”，对已确定免检供应商和免检物料时可直接将有关质量证明文件一起交仓库管理员，若不是免检供应商和免检物料时，将有关质量证明文件交进货检验工程师。 5.3检验方法 5.3.1钢材的进货检验采用目测、测量和验证的方法。 5.3.2抽检方案、批次判定合格与否、质量记录执行Q/MT32S004《采购件质量验证程序》。 5.4检验内容 a)质量证明资料 2 b)外观； c)尺寸； 5.5质量要求 5.5.1质量证明 a)验证钢厂提供质量证明文件上钢材的规格、牌号与公司规定一致；钢材的化学成份及机械性 与国家标准GB/T20878-2007规定一致。常用的不锈钢牌号见附表1。
影响金属材料疲劳强度的八大因素
影响金属材料疲劳强度的八大因素 Via 常州精密钢管博客 影响金属材料疲劳强度的八大因素 材料的疲劳强度对各种外在因素和内在因素都极为敏感。外在因素包括零件的形状和尺寸、表面光洁度及使用条件等，内在因素包括材料本身的成分，组织状态、纯净度和残余应力等。这些因素的细微变化，均会造成材料疲劳性能的波动甚至大幅度变化。 各种因素对疲劳强度的影响是疲劳研究的重要方面，这种研究将为零件合理的结构设计、以及正确选择材料和合理制订各种冷热加工工艺提供依据，以保证零件具有高的疲劳性能。 应力集中的影响 常规所讲的疲劳强度，都是用精心加工的光滑试样测得的，然而，实际机械零件都不可避免地存在着不同形式的缺口，如台阶、键槽、螺纹和油孔等。这些缺口的存在造成应力集中，使缺口根部的最大实际应力远大于零件所承受的名义应力，零件的疲劳破坏往往从这里开始。 理论应力集中系数Kt ：在理想的弹性条件下，由弹性理论求得的，缺口根部的最大实际应力与名义应力的比值。 有效应力集中系数（或疲劳应力集中系数）Kf：光滑试样的疲劳极限σ-1与缺口试样疲劳极限σ-1n的比值。 有效应力集中系数不仅受构件尺寸和形状的影响，而且受材料的物理性质、加工、热处理等多种因素的影响。 有效应力集中系数随着缺口尖锐程度的增加而增加，但通常小于理论应力集中系数。 疲劳缺口敏感度系数q：疲劳缺口敏感度系数表示材料对疲劳缺口的敏感程度，由下式计算。 q的数据范围是0-1，q值越小，表征材料对缺口越不敏感。试验表明，q并非纯粹是材料常数，它仍然和缺口尺寸有关，只有当缺口半径大于一定值后，q值才基本与缺口无关，而且对于不同材料或处理状态，此半径值也不同。 尺寸因素的影响
拉力试验影响因素

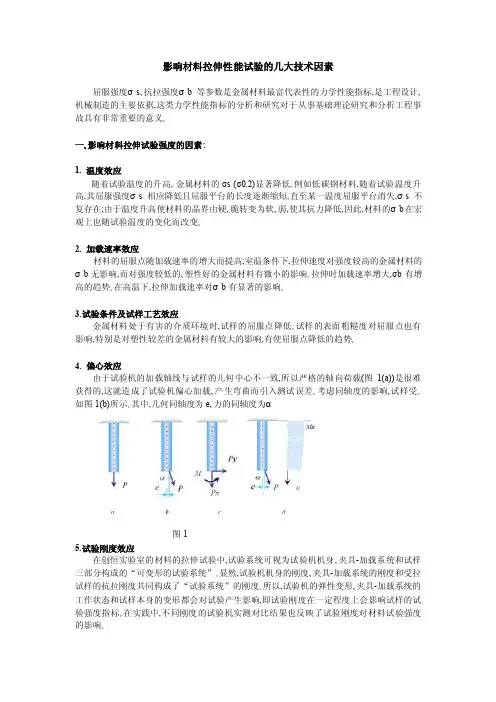

拉力试验机拉伸速度主要对于拉伸速度、断后延伸率、屈服强度的影响。拉伸速度试验机的影响随材料的不同而有所差异，因此做拉伸试验时必须严格按照标准试验方法规定的速率进行试验，否则会对试验结果的准确性造成影响。 1.抗拉强度：抗拉强度随着试验速度的上升，抗拉强度增大，但到达一定阶段后趋于稳定 2.屈服强度：试验速度较慢时，屈服强度与抗拉强度相差比较大；试验速度愈快，屈服强度与抗拉强度的差值逐渐减少。 3.断后延伸率：拉伸速度的提高使断后延伸率下降，到一定阶段后断后伸长率下降趋于缓慢。(另外塑性大的抗拉强度和断后伸长率对拉伸速度的敏感性大，而塑性小的抗拉强度和断后伸长率对拉伸速度敏感性则相对较小。) 一般情况拉伸速度的变化对试验结果的影响如上，但对于塑料材料，它属于粘弹性材料，它的应力松弛过程与变形速度紧密相连。当拉伸速度减小时，拉伸强度减小，断裂伸长率增大；拉伸速度增大时，塑料呈现脆性，拉伸强度增大，断裂伸长率减小。
由于材料种类繁多，性能差异很大，弹性阶段与塑性阶段的过渡情况很复杂，通过和残余应力等指标作为材料弹性阶段与塑性阶段的转折点的指标来反应材料的过渡过程的性能，其中屈服点与非比例应力是最常用的指标。虽然屈服点与非比例应力同是反应材料弹性阶段与塑性阶段“转折点”的指标，但它们反应了不同过渡阶段特性的材料的特点，因此它们的定义不同，求取方法不同，所需设备也不完全相同。因此笔者将分别对这两个指标进行分析。 从上面的描述，可以看出准确求取屈服点在材料力学性能试验中是非常重要的，在许多的时候，它的重要性甚至大于材料的极限强度值（极限强度是所有材料力学性能必需求取的指标之一），然而非常准确的求取它，在许多的时候又是一件不太容易的事。它受到许多因素的制约，归纳起来有： 1.夹具的影响； 2.试验机测控环节的影响； 3.结果处理软件的影响； 4.试验人员理论水平的影响等。 这其中的每一种影响都包含了不同的方面。下面逐一进行分析： 一、夹具的影响 这类影响在试验中发生的机率较高，主要表现为试样夹持部分打滑或试验机某些力值传递环节间存在较大的间隙等因素，它在旧机器上出现的概率较大。由于机器在使用一段时间后，各相对运动部件间
不锈钢304l化学成分
不锈钢304l化学成分 304L是304不锈钢的变种，那它究竟有什么化学成分呢?以下是本人要与大家分享的：不锈钢304l化学成分，供大家参考! 不锈钢304l化学成分一 304L是304不锈钢的变种，在焊接方面，304L不锈钢比304不锈钢远远出色的多;304L不锈钢的耐蚀性、外观、加工性、强度等特性远远超过304不锈钢材料，而且，不锈钢的许多表面处理法， 304L弹性不锈钢带：硬度冷轧后硬度620度，抗拉强度1560度，因为比国外的同种材料焊接性还要好。价格于304相比贵于3到5元左右。还有一种就是 304L无磁高拉伸不锈钢带：软态延伸率在47%，是做拉伸材料不二之选，并且拉伸后无磁性，价格便宜。 不锈钢304l化学成分二 304L 合金(UNS S30403)不锈钢板材是18%铬、8%镍奥氏体合金的变形产品。 304L合金可用于广泛的领域，具有良好的很好的抗腐蚀能力、较易装配、出色的成形性及高强度、低重量。 规格：304L 铬-镍 304L一般属性 合金304 (S30400), 304L (S30403), and 304H (S30409)的不锈钢是18%铬，8%镍奥氏体合金的几种变体，是不锈钢家族中最常见和最常用的合金。因为304L合金具有以下一种或多种属性，因此可以用作各种应用。属性包括：? 耐腐蚀 ? 防止产品污染
? 抗氧化 ? 易于加工 ? 良好的成形性 ? 外观精美 ? 易于清洁 ? 高强度、低重量 ? 低温环境下，良好的强度和韧性 ? 已存在多种产品形式 每种合金都很好地结合了耐腐蚀性和良好的加工性。性能的良好结合是这种合金被广泛使用的原因，几乎占全美国不锈钢产量的一半。18-8不锈钢，主要是304，304L，304H，以多种形式存在，包括片，条和板。这些合金通常用于设备的制造，应用的例子包括：食物和饮料，卫生，冷冻，压力容器。 氩氧脱碳技术(AOD技术)以低成本实现了低碳水平，304成为了标准合金。304H合金是304的改良品，它的碳含量在0.04-0.10之间，对于要暴露在温度800°F以上的零件， 采用304H有助于改善高温下的强度。 304L化学成分 成分重量百分比除特别说明外，表中所列为最大值 304L 304H 碳 0.030 0.04-0.01 锰 2.00 2.00 磷 0.045 0.045 硫 0.030 0.030 硅 0.75 0.75 铬 18.00-20.00 18.00-20.00 镍 8.0-12.00 8.0-10.5
简述哪些因素对钢材性能有影响
三、简答题 1．简述哪些因素对钢材性能有影响？ 化学成分；冶金缺陷；钢材硬化；温度影响；应力集中；反复荷载作用。2．钢结构用钢材机械性能指标有哪几些？承重结构的钢材至少应保证哪几项指标满足要求？ 钢材机械性能指标有：抗拉强度、伸长率、屈服点、冷弯性能、冲击韧性； 承重结构的钢材应保证下列三项指标合格：抗拉强度、伸长率、屈服点。3．钢材两种破坏现象和后果是什么？ 钢材有脆性破坏和塑性破坏。塑性破坏前，结构有明显的变形，并有较长的变形持续时间，可便于发现和补救。钢材的脆性破坏，由于变形小并突然破坏，危险性大。 4．选择钢材屈服强度作为静力强度规范值以及将钢材看作是理想弹性一塑性材料的依据是什么？ 选择屈服强度f y 作为钢材静力强度的规范值的依据是：①他是钢材弹性及塑性工作的分界点，且钢材屈服后，塑性变开很大（2%~3%），极易为人们察觉，可以及时处理，避免突然破坏；②从屈服开始到断裂，塑性工作区域很大，比弹性工作区域约大200倍，是钢材极大的后备强度，且抗拉强度和屈服强度的比例又较 大（Q235的f u /f y ≈1.6~1.9）,这二点一起赋予构件以f y 作为强度极限的可靠安 全储备。 将钢材看作是理想弹性—塑性材料的依据是：①对于没有缺陷和残余应力影响的 试件，比较极限和屈服强度是比较接近（f p =(0.7~0.8)f y ），又因为钢材开始屈服 时应变小（ε y ≈0.15%）因此近似地认为在屈服点以前钢材为完全弹性的，即将屈服点以前的б-ε图简化为一条斜线；②因为钢材流幅相当长（即ε从0.15%到2%~3%），而强化阶段的强度在计算中又不用，从而将屈服点后的б-ε图简化为一条水平线。 5．什么叫做冲击韧性？什么情况下需要保证该项指标？ 韧性是钢材抵抗冲击荷载的能力，它用材料在断裂时所吸收的总能量(包括弹性和非弹性能)来度量，韧性是钢材强度和塑性的综合指标。在寒冷地区建造的结构不但要求钢材具有常温(℃ 20)冲击韧性指标，还要求具有负温(℃ 0、℃ 20 -或℃ 40 -)冲击韧性指标。
影响材料性能的因素
1.0影响材料性能的因素 2.01.1碳当量对材料性能的影响字串9 决定灰铸铁性能的主要因素为石墨形态和金属基体的性能。当碳当量（）较高时，石墨的数量增加，在孕育条件不好或有微量有害元素时，石墨形状恶化。这样的石墨使金属基体能够承受负荷的有效面积减少，而且在承受负荷时产生应力集中现象，使金属基体的强度不能正常发挥，从而降低铸铁的强度。在材料中珠光体具有好的强度、硬度，而铁素体则质底较软而且强度较低。当随着 C、Si的量提高，会使珠光体量减少，铁素体量增加。因此，碳当量的提高将在石墨形状和基体组织两方面影响铸铁铸件的抗拉强度和铸件实体的硬度。在熔炼过程控制中，碳当量的控制是解决材料性能的一个很重要的因素。 1.2合金元素对材料性能的影响 在灰铸铁中的合金元素主要是指Mn、Cr、Cu、Sn、Mo等促进珠光体生成元素，这些元素含量会直接影响珠光体的含量，同时由于合金元素的加入，在一定程度上细化了石墨，使基体中铁素体的量减少甚至消失，珠光体则在一定的程度上得到细化，而且其中的铁素体由于有一定量的合金元素而得到固溶强化，使铸铁总有较高的强度性能。在熔炼过程控制中，对合金的控制同样是重要的手段。 1.3炉料配比对材料的影响字串4 过去我们一直坚持只要化学成分符合规范要求就应该能够获得符合标准机械性能材料的观点，而实际上这种观点所看到的只是常规化学成分，而忽略了一些合金元素和有害元素在其中所起的作用。如生铁是Ti的主要来源，因此生铁使用量的多少会直接影响材料中Ti的含量，对材料机械性能产生很大的影响。同样废钢是许多合金元素的来源，因此废钢用量对铸铁的机械性能的影响是非常直接的。在电炉投入使用的初期，我们一直沿用了冲天炉的炉料配比（生铁：25~35%，废钢：30~35%）结果材料的机械性能（抗拉强度）很低，当我们意识到废钢的使用量会对铸铁的性能有影响时及时调整了废钢的用量之后，问题很快得到了解决，因此废钢在熔化控制过程中是一项非常重要的控制
304不锈钢最新化学成分及应用
304不锈钢最新化学成分及应用 304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。日本的对304钢材的正式称呼是“SUS304”，相当于我国的06Cr19Ni10（老牌号0Cr18Ni9）。 304不锈钢化学成分 304老牌号：0cr18ni9 化学成分 C:0.07, Si:0.030, Mn:2.00, P:0.035, S:0.030, Ni:8.00-11.00, Cr:17:00-20:00 304新牌号：06Cr19Ni10化学成分 C:0.08, Si:1.00, Mn:2.00, P:0.045, S:0.030, Ni:8.00-11.00, Cr:18:00-20:00 新牌号304中铬上涨了一个点，P含量放宽，实际上和现行的TP304材质是一样。 304不锈钢密度：不锈钢SUS304密度为7.93 g/cm3。 304不锈钢特性及应用特性：304不锈钢是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。06Cr19Ni10是奥氏体不锈钢中生产量和使用量最大的牌号之一。具有良好的抗晶间腐蚀性能，优良的耐腐蚀性能及冷加工、冲压性能，可作为耐热不锈钢使用。同时，该钢在-180 ℃条件下其力学性能仍佳。在固溶状态下钢的塑性、韧性、冷加工性良好；在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。06Cr19Ni10钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号。 304不锈钢特性及应用：食品用设备，原子能工业用装置部件等，均被广泛应用。适于制造深冲部件和输酸管道、容器等。车辆、汽车零件和家用器具也都采用该钢种。它是奥氏体不锈钢中生产和用量最多的钢，用于生产薄壁件、输算管道及结构件等。也经常用作焊接铬镍不锈钢和不锈钢的焊条芯材、非磁性部件以及低温环境使用的部件等。
不锈钢板检验标准
不锈钢板检验标准 1．不锈钢的自然外观 不锈钢给人一种自然的坚固亮丽之感，其自然色彩柔和地反映出周围环境的颜色。 2．表面加工的基本种类 可以用于不锈钢的表面加工大致有五种，它们可以结合起来使用，变换出更多的最终产品。 五个种类有：轧制表面加工、机械表面加工、化学表面加工、网纹表面加工和彩色表面加工。 还有一些专用的表面加工，不过无论指定哪一种表面加工，都应遵循以下步骤：①与制造厂家一起商定需要的表面加工，最好准备一个样品，作为今后批量生产的标准。 ②大面积使用时（如复合板，必须保证所用的基底卷板或卷材采用的是同一批次。 ③在许多建筑应用中，如：电梯内部，尽管手印可以擦掉，但很不美观。如果选用布纹表面，就不那么明显了。在这些敏感的地方一定不能使用镜面不锈钢。④选择表面加工时应考虑到制作工艺，例如：为了除去焊珠，可能要对焊缝进行修磨，而且还要恢复原有的表面加工。花纹板很难甚至无法满足这一要求。 ⑤对于有些表面加工、修磨或抛光的纹路是有方向性的，被称为单向的。如果使用时使这种纹路垂直而不是水平，污物就不易附着在上面，而且容易清洗。 ⑥无论采用哪种精加工都需要增加工艺步骤，因此要增加费用，所以，选择表面加工时要慎重。因此，建筑师、设计人员和制造厂家等有关人员需要对不锈钢的表面加工有所了解。通过彼此之间的友好合作和相互交流，一定会获得所期望的
效果。 ⑦根据我们的经验，我们不建议使用氧化铝作磨料，除非在使用过程中十分小心。最好是使用碳化硅磨料。 3．标准表面加工 许多种表面加工一直是采用编号或其它分类方法表示、它们都被编入了有关的标准中，如："英国标准BS1449"和"美国钢铁协会不锈钢生产者委员会标准"。4．轧制表面加工 板材和带材有三种基本的轧制表面加工，它们是通过板材和带村的生产工艺表示的。 No.1：经过热轧、退火、酸洗和除鳞。处理后的钢板表面是一种黯淡表面，有点粗糙。 No.2D：比N0.1表面加工好，也是黯淡表面。经过冷轧、退火、除鳞，最后用毛面辊轻轧。 No.2B：这是建筑应用中最常用的，除在退火和除鳞后用抛光辊进行最后一道轻度冷轧外，其它工艺与2D相同，表面略有些发光，可以进行抛光处理。 No.2B光亮退火：这是一种反射性表面，经过抛光辊轧制并在可控气氛中进行最终退火。光亮退火仍保持其反射表面，而且不产生氧化皮。由于光亮退火过程中不发生氧化反应，所以，不需要再进行酸洗和钝化处理。 5．抛光表面加工 No.3：由3A和3B表示。" 3A：表面经过均匀地研磨，磨料粒度为80～100。 3B：毛面抛光，表面有均匀的直纹，通常是用粒度为180～200的砂带在2A或2B板上一次抛磨而成。
影响材料力学性能测试的因素
影响材料力学性能测试的因素 1 拉伸实验强度和延性丈量的准确度和偏向取决于能否严厉恪守指定实验办法并受设备和材料要素、试样制备和实验、丈量误差的影响。 2 关于相同材料的复验协商分歧取决于材料的平均性、试样制备的反复性、实验条件和拉伸实验参数的测定。 3 可影响实验结果的设备要素包括：拉伸实验机的刚性、减震才能、固有的频率和运动部件重量;力的指针准确度和实验机不同范围内力的运用;恰当的加力速度、用适宜的力使试样对中、夹具的平行度、夹持力、控制力的大小、引伸计的适用性和标定、热的消散(经过夹具、引伸计或辅助安装)等等。 4 能影响实验结果的材料要素包括：实验材料的代表性和平均性、试样型式、试样制备(外表光亮度，尺寸准确度，标距端部过渡圆弧，标距内锥度，弯曲试样，螺纹质量等等)。 a、有些材料对试样外表光亮度十分敏感(见注8) 必需研磨至理想光亮度，或者抛光至得到正确结果。 b、关于铸造的、轧制的、锻造的或其他非加工外表状态的试样，实验结果可能受外表特性影响(见注14)。 c、取自部件或构件隶属部位的试样，像外延局部或冒口，或者独立消费的铸件(例如, 脊形试块)可能产生不具部件或构件代表性的实验结果。 d、试样尺寸可能影响实验结果。关于圆柱形的或矩形的试样，改动试样尺寸普通对屈从强度和抗拉强度影响很小，但假如呈现改动，则可影响上屈从强度、伸长率和断面收缩率。用下式比拟不同试样测定的伸长率值： L0/(A0)1 / 2 ( 1) 其中： L0 = 试样的原始标距 A0 = 试样的原始横截面积 1 具有较小的L0/(A0)1 / 2 比值的试样普通会得出较大的伸长率和断面收缩率，例如矩形拉伸试样的宽度或厚度增加后，状况即如此。 2 坚持L0/(A0)1 / 2r比值固定最小值，但影响不大。由于增加图8比例试样的尺寸可发现伸长率和面积收缩有所增加或减少，这取决于材料和实验条件。 e、标距内有一个允许的1 %的锥度可招致伸长率值降低。1 %的锥度会使伸长率降低15 % 。
橡胶的拉伸强度及影响因素
橡胶的拉伸强度及影响因素 - 各种橡胶制品特定的使有用性能和工艺要求 $ v4 o. C# e8 N9 Z* @% x; \$ D, https://www.360docs.net/doc/17800020.html, 5 C; @+ z1 R. C7 https://www.360docs.net/doc/17800020.html,各种橡胶制品都有它特定的使有用性能和工艺要求。为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计。首先要了解配方设计与硫化橡胶物理性能的关系。硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异。中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。- N: u P, S5 h; N) g, j% c 4 F/ j# H2 z, X) _ a4 D; l 一、拉伸强度 ( U2 J' d) Q& H- E - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！ 2 j; D' u. m2 A& L: i8 |; c M2 {橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶拉伸强度是制品能够抵抗拉伸破坏的根限能力。它是橡胶制品一个重要指标之一。许多橡胶制品的寿命都直接与拉伸强度有关。如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的。https://www.360docs.net/doc/17800020.html,. h5 b8 L8 J 3 l% ~ E 1 f! w* J* }/ v7 w6 b* ] 拉伸强度与橡胶的结构有关，分了量较小时，分子间相互作用的次价健就较小。所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏。反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小。凡影响分子间作用力的其它因素均对拉伸强度有影响。如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高。也就是这些橡胶自补强性能好的主要原因之一。一般橡胶随着结晶度提高，拉伸强度增大。拉伸强度还根温度有关，高温下拉伸强度远远低于室温下的拉伸强度。拉伸强度根交联密度有关，随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降。硫化橡胶的拉伸强度随着交联键能增加而减小。能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度。通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用）， 9 Y7 d# u+ t& z9 Q橡胶技术网 4 h9 K W, P3 `中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。拉伸强度与填充剂的关系， 5 F1 p* H7 O) P . G6 s2 I) E% X }$ U" e# G橡胶技术网补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好。结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向。低不和橡胶随着用量的增加达到最在值可保持不变。 # n, d/ v9 R& e- T& f中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。 5 q: k' W, g L( _& L橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡
