抗拔桩抗浮计算
抗拔桩抗浮计算书
一、工程概况：
本工程±0.00相对标高为100.55m，依据地质勘查报告，抗浮设计水位为98.00m，即±0.00以下2.55m。
本工程主楼为地上16层，地下两层，抗浮满足要求，不需要进行抗浮计算；
本工程副楼为地上三层，地下两层，对于纯地下两层地下室，由于上部无建筑物，无覆土，现进行抗浮计算如下：
二、浮力计算
基础底板顶标高为:-（4.5+5.4+0.4）=-10.30m
基础底板垫层底标高为：-(4.5+5.4+0.4+0.6+0.15)=-11.05m
浮力为F浮=rh=10x（11.05-2.55）=85KN/m2
1．主楼地上16层，能满足抗浮要求，不做计算；
2．副楼抗浮计算：（副楼立面示意如下图）
副楼地上3层部分，面积为401m2
故上部三层q
1
=（486+550+550）x9.8/401=38.76KN/ m2
地下一层面荷载为：q
2
=16 KN/ m2
地下二层面荷载为：q
3
=14 KN/ m2
基础回填土垫层：q
4
=15x0.4=6 KN/ m2
基础底板：q
5
=25x0.6=15 KN/ m2
则F抗= q=38.76+16+14+6+15=89.76KN/ m2
F抗/F浮=89.76/85=1.056＞1.05
故副楼有地上3层部分不需要设置抗拔桩
副楼立面示意
3.对地上无上部结构的纯地下车库(下图阴影所示)：
F抗=16+14+6+15=51 KN/ m2
F1=F浮-F抗=85-51=34 KN/ m2
既不满足抗浮要求，需要设计抗拔桩进行抗浮
三、抗拔桩计算
依据《建筑桩基技术规范》第5.4.5条
N k≤2
T uk+G
p
抗拔桩桩型采用钻孔灌注桩，桩经采用d=600mm
桩顶标高为筏板底标高：89.50m，桩长L=15m。
依据《建筑桩基技术规范》，地质报告，抗拔系数λ=0.5 1）群桩呈非整体破坏时，基桩的抗拔极限承载力标准值
- 1 -
- 2 -
T
uk
=∑λi q sik
u i l i
=0.5x70x1.884x15 =989.1 KN
G p =AL γ=(25-10)x 4
1x ∏x 6.02
x15=63.6 KN
则2T uk +G p =21.989+63.6=558.15 KN 综上考虑，
N
k
=500KN
则抗拔桩数n=
N
F k
1xA
A1区域需要桩数n 1=
50034
1353x =92.01 取≥93根 A2区域需要桩数n 1=50034
112x =7.616 取≥8根
A3区域需要桩数n 1=500
34
343x =23.32 取≥24根
平面桩布置示意图如下
平面桩布置示意图
四、 桩对筏板冲切计算
框架柱对于基础筏板h=600mm 时，冲切不满足的情况下，加设刚性上柱墩，经复核，满足冲切要求，详见基础计算书
对于桩冲切筏板，计算如下：
抗拔桩承载力特征值R a =500KN 即F L =500KN
依据《混凝土结构设计规范》6.5.1条
F
L
≤0.7βh ηf t u m h 0
β
h
=1.0
f
t
=1.71N/mm 2
u
m
=4x1200=4800mm
h 0
=600-50=550mm
η1=0.4+
β
s
2
.1=0.4+
2
2
.1=1.0
- 3 -
η
2
=0.5+u
h m
s 40α=0.5+4800
4550
20x x =0.5+0.573=1.073 η
= min ［η1 η2］=1.0
则0.7βh ηf t
u m h 0=0.7x1.0x1.71x1.0x4800x550
=3160KN ＞F L 即桩冲切筏板满足要求 五、 桩间筏板局部抗浮计算
对于桩间支座处筏板，按纯浮力进行配筋复核
按无梁楼盖进行计算，桩为支座，l x =3.6m ，l y =3.6m
采用经验系数法：X 、Y 向M 0=8
1q l x l y 2=85x3.6x3.6 2/8=495.72KN ·m 最大支座截面弯矩M=0.5M 0=248 KN ·m （柱上板带）
A s =M/(0.9
f
y h 0)=248x 106
/（0.9x360x550）=1392mm 2（3.6m 宽范围内）
每延米：387 mm 2＜基础筏板构造配筋=0.15xh=900 mm 2 即筏板配筋满足要求
六、 桩身配筋
1） 按正截面配筋率0.65%xA =1838mm 2 2） 按轴心受拉，抗拔桩所需配筋百分比
A s
=
f
y
N
=500x1000/360=1389mm 2
综合取A s =8?18=2036 mm 2 满足要求
抗拔桩抗浮计算
抗拔桩抗浮计算书 一、工程概况： 本工程±0.00相对标高为100.55m，依据地质勘查报告，抗浮设计水位为98.00m，即±0.00以下2.55m。 本工程主楼为地上16层，地下两层，抗浮满足要求，不需要进行抗浮计算； 本工程副楼为地上三层，地下两层，对于纯地下两层地下室，由于上部无建筑物，无覆土，现进行抗浮计算如下： 二、浮力计算 基础底板顶标高为:-（4.5+5.4+0.4）=-10.30m 基础底板垫层底标高为：-(4.5+5.4+0.4+0.6+0.15)=-11.05m 浮力为F浮=rh=10x（11.05-2.55）=85KN/m2 1．主楼地上16层，能满足抗浮要求，不做计算； 2．副楼抗浮计算：（副楼立面示意如下图） 副楼地上3层部分，面积为401m2 故上部三层q 1 =（486+550+550）x9.8/401=38.76KN/ m2 地下一层面荷载为：q 2 =16 KN/ m2 地下二层面荷载为：q 3 =14 KN/ m2 基础回填土垫层：q 4 =15x0.4=6 KN/ m2 基础底板：q 5 =25x0.6=15 KN/ m2 则F抗= q=38.76+16+14+6+15=89.76KN/ m2 F抗/F浮=89.76/85=1.056＞1.05 故副楼有地上3层部分不需要设置抗拔桩 副楼立面示意 3.对地上无上部结构的纯地下车库(下图阴影所示)： F抗=16+14+6+15=51 KN/ m2 F1=F浮-F抗=85-51=34 KN/ m2 既不满足抗浮要求，需要设计抗拔桩进行抗浮 三、抗拔桩计算 依据《建筑桩基技术规范》第5.4.5条 N k≤2 T uk+G p 抗拔桩桩型采用钻孔灌注桩，桩经采用d=600mm 桩顶标高为筏板底标高：89.50m，桩长L=15m。 依据《建筑桩基技术规范》，地质报告，抗拔系数λ=0.5 1）群桩呈非整体破坏时，基桩的抗拔极限承载力标准值 - 1 -
扩底抗拔桩承载力计算
扩底抗拔桩抗拔承载力计算 丁浩珉 摘要：随着我国城市化进程的迅速发展，地下结构的建设呈现迅猛发展的势头。地下结构的抗浮问题日益受到国内外学者的重视。抗拔桩是当前应用的最为广泛的抗浮基础类型。然而抗拔桩的理论研究远远落后于工程实践。本文对扩底抗拔桩进行概述，并分析其破坏形态及作用机理。最后总结一些扩底抗拔桩承载力计算方法。 关键词：扩底抗拔桩承载力计算破坏机理 Calculation of the Up-lift Resistance Bearing Capacity of Bored Cast-in-place Pile with Enlarged Bottom Abstract ：With the development of municipal engineering，lots of underground structures are built.More and more researchers are aware of the importance of resisting the uplift load.Tension piles are widely used to resist the uplift load,but theories about tension piles are far behind of engineering practice. This paper give an overview of tension piles with enlarge bottom,and analyze the failure modes and resisting mechanism.Finally,the paper will summarize some of the calculation of the up-lift resistance bearing capacity of bored cast-in-place pile with enlarged bottom. Keywords: tension piles with enlarge bottom calculation of bearing capacity failture mode 1 引言 近年来，随着城市建设的高速发展，城市建设用地越来越少，地下空间的开发和利用成为发展的必然趋势。大量带有地下车库的高程建筑，以及地下管廊，下沉式广场的兴建，使地下结构抗浮问题变得非常突出。目前，扩底抗拔桩因其单桩抗拔承载力大，质量易于保证，施工速度快，无噪音，无振动，在保证一定抗拔力的情况下，可缩短桩长，减少桩数，避免穿过某些复杂的地层，改善施工条件，省工省料省时，节约投资等特点，在工程中经常用来解决抗浮问题。但扩底桩的设计，试验资料甚少，扩底抗拔桩的理论尚未完善。一般在设计抗拔桩时，通常是参照规范规定的抗压桩的侧摩阻力，再乘以单一的经验折减系数，以此作为抗拔桩的侧摩阻力，再乘以单一的经验折减系数，以此作为抗拔桩的侧摩阻力来计算其抗拔力。扩底抗拔桩由于在桩底形成扩大头，增大桩端承载面积，从而提高单桩抗拔承载力，如何合理考虑桩底抗拔力成为设计计算的难点。本文对于各种扩底抗拔桩承载力计算方法进行总结，同同时对比等截面抗拔桩分析扩底抗拔桩的受力特点和扩底抗拔桩的受力机理，从而对扩底抗拔桩有个深入的认识。 2 扩底桩概述 扩底桩作为抗拔桩，其最大的优点是：可以用增加不多的材料来获取增加桩基抗拔承载力的效果。随着扩孔技术的不断发展，扩底桩的应用越来越广泛，设计理论也随之发展。 通常，桩基承载力中的桩侧摩阻力部分随着上拔荷载的增加开始也逐渐增大，但是一般在桩—土界面上相对位移达到4—10mm时，相应的侧壁摩阻力就会达到其峰值，其后将逐渐下降。但扩底桩与等截面桩不同。在基础上拔的过程中，扩大头上移挤压土体，土对它的反作用力（即上拔阻力）一般也是随着上拔位移的增加而增大的。并且，即使当桩侧摩阻
抗拔桩设计原理及运用
抗拔桩设计原理及运用 摘要：桩已广泛地用于各类工业与民用建筑物、构筑物的基础工程中，对于地下建筑物、自重比较轻而水平荷载又比较大的高耸构筑物、高宽比较大的高层建筑地下室承受巨大的水浮力作用而自重或压重不够时，桩就需要承受一个上拔荷载作用，桩的设计就涉及到一个“抗拔”问题。 关键词：桩；设计；承载力 Abstract: the pile is widely used in all kinds of industrial and civil buildings, structures foundation engineering, for the underground building, dead weight is light and horizontal load of the big and tall buildings, high wide of the big high-rise building basement bear huge water buoyancy effect and self-respect or pressure heavy enough, the pile would need to bear a pull on the load, the design of pile is involved a “resistance to pull out” problem. Keywords: pile; Design; Bearing capacity 与普通抗压桩相比，抗拔桩在设计要求（满足承载能力极限状态要求和正常使用极限状态要求)、设计方法(用分项系数表达的以概率理论为基础的极限状态设计方法、施工工艺(静压、振动、锤击、钻孔、人工挖孔、夯扩)等方面基本相同，但在受力特点、破坏机理、桩体设计和构造、单桩承载力的确定和测试、基础承台的设计和构造等方面却存在着较大的差异。本文主要从设计的角度出发，结合工程实践，对采用钢筋混凝土抗拔桩的基础设计需要考虑的一些问题进行综述，以供同行参考。 1 受力特点和破坏机理 对于一般工程桩来说抗拔力主要由桩侧摩阻力提供。当竖向拉力施加于桩顶时，上部桩身首先受到拉伸产生相对于土体的向上位移趋势，于是桩周土在桩侧界面上产生一个向下的摩阻力；荷载沿桩身向下传递过程就是不断克服这种摩阻力并通过它向土中扩散的过程，上部的位移总是大于下部，因此上部的摩阻总是先于下部发挥出来。当桩侧总摩阻力达到极限时，桩便发生急剧的、不停滞的上拔而破坏。当承台下桩数较少、桩距较大时，抗拔桩的破坏形式常呈现非整体性－单桩拔出破坏；但当承台下桩数较多桩距较小时，桩和土常作为一个整体上拔而破坏－群桩整体破坏。 2 选型与设计 桩型选择：原则上讲能够承受轴向拉力的桩，都可以作为抗拔桩。但预制桩尤其是预应力混凝土管桩由于桩顶与承台之间连接、桩段之间连接的抗拉力得不到有效保证，致使不少工程事故发生，因此工程中抗拔桩多选用灌注桩，同时只要条件允许，桩端一般嵌入坚硬而埋深较浅的基岩中，如果基岩上覆土较厚，常在桩端设置扩大头或采用挤扩支盘桩等形式以提高抗拔力。
工程桩与抗拔桩的区别
精品文档 工程桩与抗拔桩的区别 工程桩是指能被工程利用的有效桩，抗拔桩是工程桩的一种。 砼有良好的抗压性能,但是抗拉性能差, 所以抗拔桩比承压桩在钢筋配置上要求要高点。 抗拔桩也叫做抗浮桩，是指当建筑工程地下结构如果有在低于周边土壤水位的部分时，为了抵消土壤中水对结构产生的上浮力而打的桩。 作用用途：抗拔桩的主要靠桩身与土层的摩擦力来受力。以抵抗轴向拉力为主的桩，如锚桩、抗浮桩等。承受竖向抗拔力的桩称为抗拔桩。 应用：抗拔桩广泛应用于大副地下室抗浮、高耸建（构）筑物抗拔、海上码头平台抗拔、悬索桥和斜拉桥的锚桩基础、大型船坞底板的桩基础和静荷载试桩中的锚桩基础等。 在地下水位较高的地区，当上部结构荷重不能平衡地下水浮力的时候，结构的整体或局部就会受到向上力的作用。如地下水池、建筑物的地下室结构、污水处理厂的生化池等必须设置抗拔桩。 1、一般抗拔桩采用灌注桩，较少采用预制桩。 2.抗拔桩的配筋长度是全长。这点和普通抗压桩不一样。须通过验算各段抗拔承载力来配筋。 3.老规范中，抗压桩主筋入承台30d,抗拔桩则是40d。新规范好像似乎统一取35d。 抗拔桩和工程桩在施工上面有什么区别？答：抗拔桩和工程桩不同之处，抗拔桩钢筋笼纵向主筋全部通长伸到到桩底，非抗拔桩经计算50%钢筋笼纵向钢筋可以采用非通长钢筋。抗拔桩主要就是抗拔，阻止地下水浮力，防止大型地下室上浮。对于抗拔桩来讲，另外一方面，设计的时候需要考虑它的抗拔出的能力，一般都是针对高层风荷载和地震荷载来考虑的。 精品文档
欢迎您的下载， 资料仅供参考! 致力为企业和个人提供合同协议，策划案计划书，学习资料等等 打造全网一站式需求
抗拔桩设计
抗拔桩设计
水池抗浮设计方案的分析与比较 毕雅明 （同济大学建筑设计研究院环境工程设计分院，上海200092） 提要对目前在水池抗浮设计中常用的各种方案进行了较为深入的分析，并针对各种抗浮措施在其适用条件及经济性、可行性上进行比较。有利于在工程设计中采用更为经济、合理的抗浮方案。 关键词水池抗浮，抗浮设计，抗浮措施 Analysis and comparison about Anti-floating on concrete water pool design Abstract In-depth analysis about various anti-floating design projects of commonly used on concrete water pool design, and measures against various anti-floating in its application conditions and the economy, feasibility. Be benefit to chose a more economical and reasonable anti-floating program in design works. Keywords anti-floating of water pool, anti-floating design, Anti-floating measures 1 概述 在市政、环境、水利和工业项目建设中，有大量的埋地式水池构筑物。对于建设在地下水位较高地区的埋地式水池，其抗浮措施是设计中必需解决的重要问题之一。 目前在抗浮设计中常用的方
地下室抗拔桩计算
地下室停车场桩相关计算 室内标高 ：±（相当于绝对标高） 室外标高 ： 地下室顶板面：（上有1.200m 覆土） 地下室顶板厚： 地下室层高 ：5.300m 地下室底板面： （建筑标高） 基础梁顶标高： 基础梁底标高： 桩顶标高 ： 底板厚 ： 底板面标高 ：（上覆土） 高水位标高 ：（室外下去0.500m ） 低水位标高 ：（室外下去1.500m ） 柱网尺寸 ：× ，坡道处×7600 桩型 ：PHC-AB400-80-25 抗压承载力 ：d R ＝1180 KN 抗拔承载力 ：` d R ＝480 KN 单桩有效预压应力：420KN 管桩桩身轴向拉力设计值：575KN 顶板面恒载 ：2 45.282003.02525.0182.1m KN =?+?+? 顶板面活载 ：2 35m KN （消防车荷载） 底板面恒载 ：2 6.232005.018 7.02540.0m KN =?+?+? 底板面活载 ：2 4m KN 高水位水浮力：()2 8.852.1101.125.8m KN =??- 低水位水浮力：()2 5.61101.225.8m KN =?- 承压计算: 恒+活： ()()2 49.1084357.04.135.16.2345.28m KN =+??+?+
2 2 2 99.465.6149.108m KN m KN m KN =- KN 35.22898.54.899.46=?? （每根柱脚荷载导算） 94.11180 3 .2289=（根） 取整数 2根 结论：每根柱脚需打桩2根。 抗拔计算: 恒 ： 2 526.2345.28m KN =+ 2 2 2 8.33528.85m KN m KN m KN =- KN 7.16468.54.88.33=?? （每根柱脚水浮力） 92.3420 7 .1646=（根） 取整数4 根 结论：每根柱脚需打桩4根。 坡道处抗拔计算: 坡道底板厚度取200mm 坡道底板恒载 ： 2 50.82005.02530.0m KN =?+? 该处总的恒载：2 2 2 10.3260.2350.8m KN m KN m KN =+ ()()()241.4060 .745.560.710.3245.552m KN =+?+?+跨度跨度底板地下室顶板 ()KN 8.24872 60.745.54.841.408.85=+??- （每根柱脚水浮力） 92.5420 8 .2487=（根） 取整数6 根，420为单桩有效预压应力 通过计算得知，坡道处每根柱下打桩6根，其余每根柱下应打桩4根。

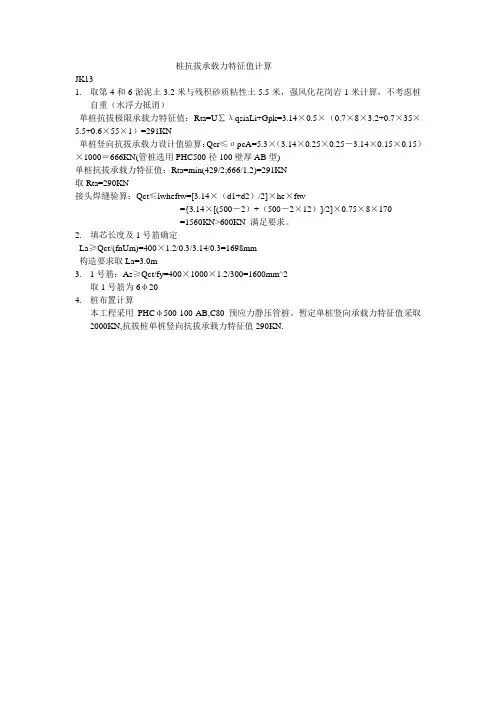

抗拔桩设计计算
