匹配滤波器设计仿真

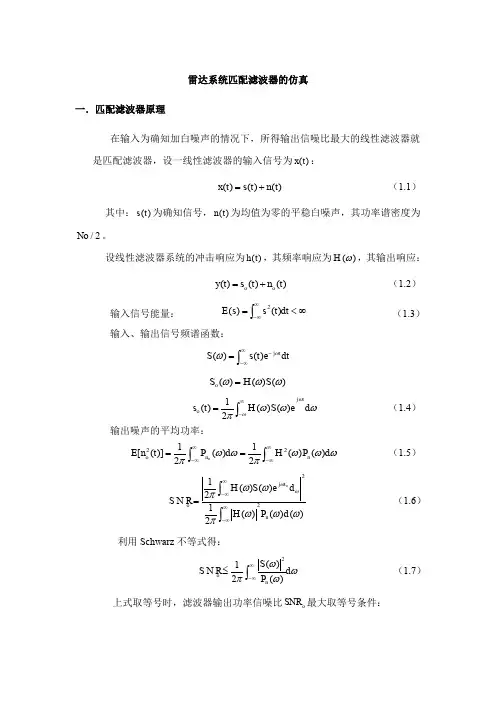

雷达系统匹配滤波器的仿真
一．匹配滤波器原理
在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：
)()()(t n t s t x += （1.1）
其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为
2/No 。
设线性滤波器系统的冲击响应为)(t h ，其频率响应为)(ωH ，其输出响应：
)()()(t n t s t y o o += （1.2）
输入信号能量： ∞<=?∞
∞-dt t s s E )()(2
（1.3）
输入、输出信号频谱函数：
dt e t s S t j ?∞
∞
--=ωω)()(
)()()(ωωωS H S o =
ωωωπ
ωωd e
S H t s t
j o ?∞
-
=
)()(21
)( （1.4）
输出噪声的平均功率：
ωωωπ
ωωπ
d P H d P t n E n n o
o
?
?∞
∞
-∞
∞-==
)()(21
)(21
)]([22 （1.5）
)
()()(21)()(212
2
ωωωπ
ωωπ
ω
ωd P H d e
S H SNR n t j o o
?
?
∞
∞
-∞
∞-=
（1.6）
利用Schwarz 不等式得：
ωωωπ
d P S SNR n o ?
∞
∞
-≤
)
()
(21
2
（1.7）
上式取等号时，滤波器输出功率信噪比o SNR 最大取等号条件：
o
t
j n e
P S H ωωωαω-=)
()()(* (1.8) 当滤波器输入功率谱密度是2/)(o n N P =ω的白噪声时，MF 的系统函数为：
,)()(*o t j e kS H ωωω-=o
N k α
2=
(1.9) k 为常数1，)(*ωS 为输入函数频谱的复共轭，)()(*ωω-=S S ，也是滤波器的传输函数)(ωH 。
o
s
o N E SNR 2=
(1.10) Es 为输入信号)(t s 的能量，白噪声)(t n 的功率谱为2/o N
o SNR 只输入信号)(t s 的能量Es 和白噪声功率谱密度有关。 白噪声条件下，匹配滤波器的脉冲响应：
)()(*t t ks t h o -= (1.11) 如果输入信号为实函数，则与)(t s 匹配的匹配滤波器的脉冲响应为： )()(t t ks t h o -= (1.12) k 为滤波器的相对放大量，一般1=k 。 匹配滤波器的输出信号：
)()(*)()(o o o t t kR t h t s t s -== (1.13) 匹配滤波器的输出波形是输入信号的自相关函数的k 倍，因此匹配滤波器可以看成是一个计算输入信号自相关函数的相关器，通常k =1。 二．线性调频信号（LFM ）
脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率。这种体制采用宽脉冲发射以提高发射的平均功率，保证足够大的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲，以提高距离分辨率，较好的解决雷达作用距离与距离分辨率之间的矛盾。
脉冲压缩雷达最常见的调制信号是线性调频（Linear Frequency Modulation ）信号,接收时采用匹配滤波器（Matched Filter ）压缩脉冲。
LFM 信号(也称Chirp 信号)的数学表达式为：
22()
2(
)()c K j f t t t s t rect T
e π+= (2.1)
式中c f 为载波频率，()t
rect T
为矩形信号，
11()0,t t rect T
T elsewise
? , ≤?
=?? ?
（2.2） B
K T
=
，是调频斜率，于是，信号的瞬时频率为()22c T T f Kt t + -≤≤，如图1
图1 典型的chirp 信号（a ）up-chirp(K>0)（b ）down-chirp(K<0)
将2.1式中的up-chirp 信号重写为：
2()()c j f t s t S t e π= （2.3）
式中，
2
()()j Kt t S t rect e T π= （2.4）
是信号s(t)的复包络。由傅立叶变换性质，S(t)与s(t)具有相同的幅频特性，只是中心频率不同而以，因此，Matlab 仿真时，只需考虑S(t)。通过MATLAB 仿真可得到信号时域和频域波形如下图所示：
图2.LFM 信号的时域波形和幅频特性
三．线性调频信号的匹配滤波器
信号()s t 的匹配滤波器的时域脉冲响应为：
*0()()h t s t t =- （3.1）
0t 是使滤波器物理可实现所附加的时延。理论分析时，可令0t ＝0，重写3.1式，
*()()h t s t =-
（3.2）
将2.1式代入3.2式得:
22()(
)c j f t j Kt t
h t rect e e T
ππ-=?
(3.3 )
图3.LFM 信号的匹配滤波
如图3,()s t 经过系统()h t 得输出信号()o s t ，
2
222()()()()*()
()()()()()()c c o j f u j f t u j Ku j K t u s t s t h t s u h t u du h u s t u du u t u e rect e e rect e du T T ππππ∞
∞
-∞-∞
∞
----∞
= =- =-
- =
? ???
当0t T ≤≤时,
2
2
2
2
2022
22
2()2sin ()T
T c c j Kt j Ktu t j Ktu T j f t j Kt T j f t
s t e e du
e e
e t j Kt K T t t e
Kt
πππππππππ---=
=?--- =
?
(3.4)
当0T t -≤≤时,
2
2 2
22
2
22
2
2
()
2
sin()
T
T
c
c
t
j Kt j Ktu
j Ktu T
j f t
j Kt
T
j f t
s t e e du
t
e
e e
j Kt
K T t t
e
Kt
ππ
π
π
π
π
π
π
π
+
-
-
-
=
+
=?
-
-
+
=
?
(3.5) 合并3.4和3.5两式：
2
sin(1)
()()
2
c
j f t
t
KT t t
T
s t T rect e
KTt T
π
π
π
-
=（3.6）
3.6式即为LFM脉冲信号经匹配滤波器得输出,它是一固定载频
c
f的信号。当
t T
≤时，包络近似为辛克（sinc）函数。
()()()()()
22
t t
S t TSa KTt rect TSa Bt rect
T T
ππ
==
（3.7）
图4.匹配滤波的输出信号
如图4，当Bt
ππ
=±时，1
t
B
=±为其第一零点坐标；当
2
Bt
π
π=±时，
1
2
t
B
=±，习惯上，将此时的脉冲宽度定义为压缩脉冲宽度。
11
2
2B B
τ=?=(3.8) LFM信号的压缩前脉冲宽度T和压缩后的脉冲宽度τ之比通常称为压缩比D，
T
D TB
τ
==（3.9）
3.9式表明，压缩比也就是LFM 信号的时宽频宽积。
由（2.1）,（3.3）,（3.6）式，s(t),h(t),so(t)均为复信号形式，Matab 仿真时，只需考虑它们的复包络S(t),H(t),So(t)即可。经MATLAB 仿真得线性调频信号经过匹配滤波器的波形信号如图5所示：
图5.Chirp 信号的匹配滤波
图5中，时间轴进行了归一化，（/(1/)t B t B =?）。图中反映出理论与仿真结果吻合良好。第一零点出现在1±（即1
B
±）处，此时相对幅度-13.4dB 。压缩后的脉冲宽度近似为
1
B
（12B ±），此时相对幅度-4dB,这理论分析（图3.2）一
致。如果输入脉冲幅度为1，且匹配滤波器在通带内传输系数为1，则输出脉冲幅度为D TB kT ==2，即输出脉冲峰值功率o P 比输入脉冲峰值功率P 增大了D 倍。
四．雷达系统对线性调频信号的检测
在实际实际雷达系统中，LFM 脉冲的处理过程如图6。
图6 LFM信号的接收处理过程
雷达回波信号()
s t经过正交解调后，得到基带信号，再经过匹配滤波脉冲压
r
缩后就可以作出判决。正交解调原理如图7，雷达回波信号经正交解调后得两路相互正交的信号I(t)和Q(t)。一种数字方法处理的的匹配滤波原理如图8。
图7 正交解调原理
图8 一种脉冲压缩雷达的数字处理方式
以下各图为经过脉冲压缩输出的已加噪声的线性调频信号（模拟雷达回波信号）的matlab仿真结果：波形参数脉冲宽度T=10s ，载频频率
f=10khz，脉冲
c
宽度B=30Mhz
图9.SNR=30的脉冲压缩输入输出波形
图10 SNR=20的脉冲压缩输入输出波形
图11 SNR=0的脉冲压缩输入输出波形
图12 SNR=-10的脉冲压缩输入输出波形
图13. SNR=-20的脉冲压缩输入输出波形
图14. SNR=-30的脉冲压缩输入输出波形
)(t S 信号中白噪声n 为：
)))(,1(*))(,1((*)*5.0(t t S length randn j S length randn SNR sqrt n +=、
仿真表明，线性调频信号经匹配滤波器后脉冲宽度被大大压缩，信噪比得到了显著提高，但是雷达目标回波信号信号的匹配滤波仿真结果图9-14可以看出当信噪比小于零时随着信噪比的不断减小，所噪声对线性调频信号的干扰愈来愈明显，当信噪比达到-30dB 时已经有部分回波信号被淹没了，也就是说当信噪比更小时即使是经过脉冲压缩，噪声仍能淹没有用信号。 五．程序附录
1.线性频率调制信号（LFM ）仿真：
%%demo of chirp signal
T=10e-6; %pulse duration10us
B=30e6; %chirp frequency modulation bandwidth 30MHz
K=B/T; %chirp slope
Fs=2*B;Ts=1/Fs; %sampling frequency and sample spacing N=T/Ts;
t=linspace(-T/2,T/2,N);
St=exp(1i*pi*K*t.^2); %generate chirp signal subplot(211)
plot(t*1e6,real(St));
xlabel('Time in u sec');
title('Real part of chirp signal');
grid on;axis tight;
subplot(212)
freq=linspace(-Fs/2,Fs/2,N);
plot(freq*1e-6,fftshift(abs(fft(St))));
xlabel('Frequency in MHz');
title('Magnitude spectrum of chirp signal');
grid on;axis tight;
2 LFM信号的匹配滤波仿真
%%demo of chirp signal after matched filter
T=10e-6; %pulse duration10us
B=30e6; %chirp frequency modulation bandwidth 30MHz
K=B/T; %chirp slope
Fs=10*B;Ts=1/Fs; %sampling frequency and sample spacing N=T/Ts;
t=linspace(-T/2,T/2,N);
St=exp(j*pi*K*t.^2); %chirp signal
Ht=exp(-j*pi*K*t.^2); %matched filter
Sot=conv(St,Ht); %chirp signal after matched filter subplot(211)
L=2*N-1;
t1=linspace(-T,T,L);
Z=abs(Sot);Z=Z/max(Z); %normalize
Z=20*log10(Z+1e-6);
Z1=abs(sinc(B.*t1)); %sinc function
Z1=20*log10(Z1+1e-6);
t1=t1*B;
plot(t1,Z,t1,Z1,'r.');
axis([-15,15,-50,inf]);grid on;
legend('emulational','sinc');
xlabel('Time in sec \times\itB');
ylabel('Amplitude,dB');
title('Chirp signal after matched filter');
subplot(212) %zoom
N0=3*Fs/B;
t2=-N0*Ts:Ts:N0*Ts;
t2=B*t2;
plot(t2,Z(N-N0:N+N0),t2,Z1(N-N0:N+N0),'r.');
axis([-inf,inf,-50,inf]);grid on;
set(gca,'Ytick',[-13.4,-4,0],'Xtick',[-3,-2,-1,-0.5,0,0.5,1,2,3]); xlabel('Time in sec \times\itB');
ylabel('Amplitude,dB');
title('Chirp signal after matched filter (Zoom)');
3．LFM信号的雷达监测仿真
% input('\nPulse radar compression processing: \n '); clear;
close all;
T=10e-6;
B=30e6;
Rmin=8500;Rmax=11500;
R=[9000,10000,10200];
RCS=[1 1 1 ];
C=3e8;
K=B/T;
Rwid=Rmax-Rmin;
Twid=2*Rwid/C;
Fs=5*B;Ts=1/Fs;
Nwid=ceil(Twid/Ts);
t=linspace(2*Rmin/C,2*Rmax/C,Nwid);
M=length(R);
td=ones(M,1)*t-2*R'/C*ones(1,Nwid);
SNR=[1,0.1,0.01,0.001,10,100,1000];
for i=1:1:7
