出铁场除尘技术方案
出 铁厂 除 尘 成 套 设 备 技 术 规 格 书
1 、 高 炉 有 关 参 数 ：
高炉有效容积： 450m 利用系数： 3.5t/ m .d 产量: 1575t/d 平均每次冶炼时间：90 分钟 出铁时间： 40min 左右；间隙性出铁
2、高炉出铁场的烟尘特性如下：
1）烟尘浓度： 0.35---8g/标 m 2）烟尘化学成分
7.烟气成分
3、除尘器性能指标
在生产满负荷情况下，设计性能指标:
3
3
1
2
捕集率 ％
排放浓度 mg/Nm
３
≥85 出铁口
4、出铁场除尘系统捕集罩形式
出铁口捕集罩形式为上侧吸+上部接受罩
铁水罐口捕集罩----半密闭罩
铁水罐口捕集罩----半密闭罩
5、出铁口烟气温度
135-- 200 ℃ 出铁沟烟气温度 120-- 200 ℃ 铁水罐烟气温度
80-- 120 ℃
6 系统工艺参数
项目
参数
单 位 数 量
备注
除尘引风机 AL-R215DW 左
45
352000m x5000Pax980r/minx800k
W
台
1
温度 110℃
配变频电动机 Y560-6 型
功率 800kW 电压 10kv
台
1
低压脉冲布袋 除尘器
LLP4700 型
设计处理风量 324450m /h ，过滤 面积 4700m 台
1
埋刮板输送机 GS310 输送量 15 m /h 长度 14840mm 功率 7.5kW 台 2
埋刮板输送机 GS430 输送量 25 m /h 长度 10680mm 功率 7.5kW 台 1
钢丝绳电动葫 芦 CD1 起重量 3t 起升高度 6m 电机功率 4.5/0.4kW 台
1
斗式提升机
输送量 25 m /h
功率 7.5kW
1
3
3
2 3 3 3
≥95 铁水罐
＜50 ＜100 GB9078-1996 ＜10 ＜15
《工业企业 卫生标准》
３ 岗位粉尘 mg/Nm ３
99．9
４ 除尘效率 %
7、其它：
1）、风机调速
高炉出铁场为间歇工作机制，除尘系统应采用调速装置，一般有变频器或液力偶合器两种方法。
2）、野风阀
本系统管路中捕集罩与除尘器之间设置一只野风阀，使突发性高温烟气超越报警极限时，自动打开混风，防止突发性高温烟气烧毁滤袋。
3）、切换阀
三个铁水罐和出铁口的管路上各设置一个切换阀，
4）、离线清灰
矿槽除尘成套设备技术规格书
1 高炉矿槽概况
供料系统以矿槽为主体，矿槽布置在高炉的前部，以高炉上料斜桥为中心左右对称布置，两侧各设有1个焦炭槽、4个烧结矿槽、1个球团矿槽、1个块矿槽。右边增设1个杂矿槽，左边增设1个小块焦槽。
2 高炉矿槽粉尘组成及化学成分
①粉尘颗粒分散度(%)
颗粒粒径(μm)<5 10-5 20-10 30-20 40-30 50-40 >50
% 1.73 5.87 15.2 13.2 10.7 9.2 44.1
②粉尘成分（%）
粉尘成分：Fe Fe2O3FeO P MnO S MgO CaO SiO2 % 39.33 54.9 1.2 0.07 1.97 2.25 2.49 10.49 9.5
③粉尘比电阻
温度(℃)50 100 150 200 250
比电阻(欧.厘米) 3.4×107 5.6×1
7 2.0×1078.0×107 1.6×1
7
④粉尘其他性质
粉尘静止安息角40-50°
粉尘密度 3.46g/cm3粉尘的堆密度 1.28g/cm3
3除尘器性能指标
在生产满负荷情况下，设计性能指标:
设计性能指标表
４除尘效率% 99．9
4、槽上槽下捕集形式的确定
槽上除尘系统采用移动式通风槽装置，它与产尘工艺设备的吸尘罩与其连接的钢性除尘管道和除尘器组成一套除尘系统，以克服上述除尘装置的不足，本通风槽系统特点是不需要设阀门就可以控制一个矿槽的扬尘，维护量小，故障率低，并且抽风点设在小车的顶部和卸料裤衩两侧，离扬尘点很近，捕集率高。
槽下捕集形式的特点
⑴贮矿槽槽下有振动筛、振动给料器、称量漏斗、皮带机受料点及皮带机转运等除尘点组成，各除尘点均设密闭罩并进行抽风除尘。
⑵贮矿槽槽下除尘由于吸尘点多，且又不同时工作，对不同时工作的各吸尘点采用气动阀门进行切换，并与工艺设备联锁，即工艺设备动作时，切换阀门同步开启，反之同步关闭，以减少系统风量，降低动力消耗，确保除尘效果。
⑴料坑处灰尘很大，为保证料坑除尘效果，对料坑设置气幕密封。 5.
系统工艺参数
6、其它：
1）、风机调速
高炉出铁场为间歇工作机制，除尘系统应采用调速装置，一般有变频器和液力偶合器两种方法。
2）、离线清灰
湿式静电除尘器技术方案 Word
354管湿式静电除尘除雾器 技术方案 日期：二0一七年五月 1.总则 1.1 本技术方案适用于项目湿式静电除尘除雾器工程。 1.2本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装和试验、验收等方面提出技术要求。 1.3承包方提供全套的烟气湿式静电除尘装置工艺系统，其范围包括：湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h满负荷试运行等。 1.4承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。 1.5 承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。 1.6本技术方案提出的是最低限度的要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。承包方应保证提供符合本技术协议、规范和有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合《中华人民共和国电力行业标准DL / T 1123—2009》的要求。 2工程概况及设计条件 2.1工程概况 2.1.1：
2.1.2本工程范围：湿式静电除尘除雾系统正常运行所必需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装（含设计、施工）、调试、试验及检查、试运行、考核与环保验收、消缺、培训和最终交付投产等。 2.2湿法脱硫后烟气指标 承包方提供设备及工艺的设计、制造、施工，符合国家有关标准，这些标准和规范至少包括： 燃煤电厂电除尘器 DL/T514-2004 火电施工质量验收及评定标准 电气装置安装工程施工及验收规范 GB50150 高压静电除尘用整流设备 JB/T9688-1999
除尘系统设计方案
前言 XXXX炼铁厂对1#、5#高炉出铁场及矿槽除尘系统改造，使出铁场及矿槽系统生产过程中产生的粉尘得到有效控制，做到达标排放，我所受XXXX炼铁厂委托进行方案设计，结合1#、5#高炉炉前工况、作业制度、现场布置情况特编制两套方案供公司领导参考。方案一、1#、5#高炉出铁场共用一套除尘系统，1#、5#高炉矿槽共用一套除尘系统；方案二、1#高炉出铁场及1#高炉矿槽共用一套除尘系统，5#高炉出铁场及5#高炉矿槽共用一套除尘系统。 本方案在编制过程中受到XXXX各部门的大力支持，在此表示衷心的感谢！ 编制人员： xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx
原始资料 1.电源：电源频率：50Hz； 2.风象资料 环境温度：最低 -12℃， 最高40.1℃； 相对湿度：≤70%； 大气压：冬季764 mmHg，夏季747 mmHg； 风：冬季主导风向西南，平均风速 2m/s； 夏季主导风向西北，平均风速 3m/s； 3.高炉资料 1)出铁场烟尘（气）气特性（参考6#高炉数据） 0.3% 0.2% 0.18% 5~10μ10~20μ20~50μ 19% 33% 22% 真比重 2)1#、5#高炉主要工艺参数 1#、5#高炉主要工艺参数
2 高炉利用系数 3 出铁时间 3)矿槽系统粉尘特性（参考6#高炉数据） 4) 1#、5#高炉槽下矿仓分配情况：1#高炉共11个仓，其中4个烧 结矿仓，4个球团矿仓，2个焦丁仓，1个块矿仓；5#高炉共11个仓，其中4个烧结矿仓，4个球团矿仓，2个焦丁仓。正常生产时，1#、5#高炉均有4个仓同时下料。 5) 1#高炉槽下成品皮带宽为1000mm，5#高炉槽下成品皮带宽为 800mm，速度均为1.6m/s；振动筛：均为1200×1200；1#、5#高炉槽下返矿皮带宽为500mm，速度为1.2 m/s。 6) 5#高炉槽上共有2条皮带（带卸料小车）。 设计依据 1. XXXX提供的原始资料。 2.《冶金工业环境保护设计规定》（YB9066—95）；

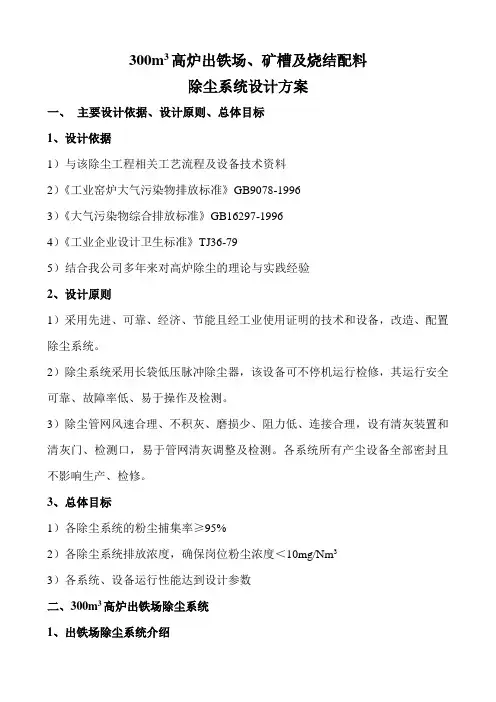

300高炉出铁场矿槽及配料除尘方案
