铝合金时效分析
铝合金时效分析实验
一、实验目的
（1）熟悉铝合金的分类、特性及用途。
（2）掌握变形铝合金的时效处理过程及组织分析。
（3）掌握变形铝合金时效过程的硬度变化。
（4）掌握铝合金的硬度测试。
二、实验原理概述

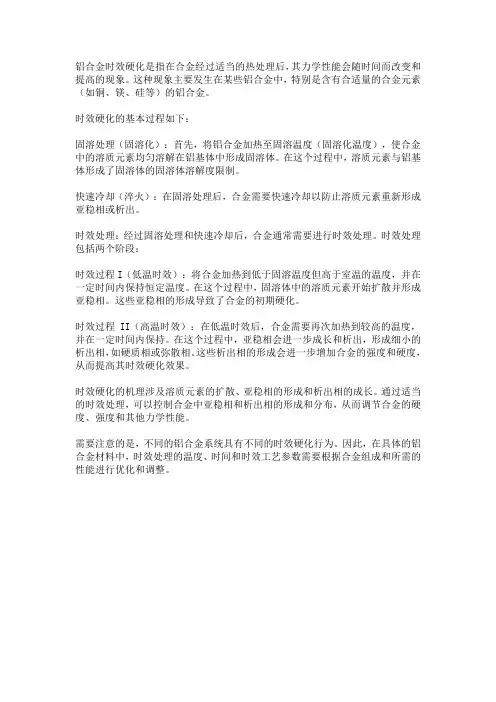

（1）铝合金时效硬化现象——铝合金淬火后放置，其硬度将随时间的推移不断升高。
（2）时效硬化的本质——在固溶度曲线以下自过饱和固溶体析出了能使硬度得到提高的第二相。
（3）时效是铝合金强化的重要方法之一.
三、实验内容及步骤
（1）熟悉本实验所用的7A04合金的组织。
（2）观察和分析7A04合金的固溶+时效的组织。
（3）测试7A04合金自然时效和人工时效的硬度。
四、实验仪器及设备
布、洛氏两用硬度计显微维氏硬度计
五、实验结果及数据处理
铝和铝合金的大气腐蚀机理优选稿
铝和铝合金的大气腐蚀 机理
1铝和铝合金的大气腐蚀机理 铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜(γ- Al 2O 3)在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30.也就是说,氧化膜在 大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-Al 2O 3的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH 上又会覆盖上一层Al(OH)3(也可写 成Al 2O 3·3H 2O).从铝-水体系的电位-pH 图可知,Al(OH)3在较大的pH 范围内都会保持稳 定.Al(OH)3从pH=4开始溶解;当pH=2.4时,认为Al(OH)3会完全溶解(事实上,即使pH=2.0 时,铝表面的腐蚀类型仍然是孔蚀.).大部分的降雨、差不多所有的雾、表面蒸发浓缩的液层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其它金属相似,与环境大气的相对湿度、温度、大气中SO 2的浓度、Cl -的含量以及降水的数 量、酸度相关性较大,同时也受到O 3,NO x 及CO 2等污染组分的轻微影响.大气污染物通过干 湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制. １.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物层.Cl -通过竟争吸附,逐渐取代Al(OH)3表面上的OH -生成AlCl 3,如方程式(1)~(3)所示: Al(OH)3+Cl -→Al(OH)2Cl+OH -(1) Al(OH)2Cl+Cl -→Al(OH)Cl 2+OH -(2) Al(OH)Cl 2+Cl -→AlCl 3+OH -(3)
铝合金热处理原理
铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu 合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的
铝合金及热处理
铝合金的热处理 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件 铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的 铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。
二、热处理方法1、退火处理 退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火 淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理 时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。 合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3
铝合金时效过程
铝合金时效过程85-3 顾景诚 一、前言 铝合金时效现象是在1906年由德国的Wilm发现的。他在九月一个星期六的上午将Al-4%Cu-0.5%Mg合金于水中淬火后，下午进行硬度测定，过了星期天，星期一上午继续测定硬度，发现硬度显著增加，原以为硬度计失灵，但是，反复验证结果总是一样。Wilm将此结果于1911年以《含镁铝合金的物理冶金学研究》为题发表出来。从此以后，人们对铝合金时效现象做了大量研究工作。时效处理已成为铝合金强化的重要手段。今天，铝合金材料应用这样广泛，成为仅次于钢铁，而且正以它无与伦比的优点来代替木材、铜材、钢铁等，都应当归功于时效现象的应用。 经过半个多世纪，各国学者共同努力，对各种铝合金系的析出行为、析出理论、析出与合金性能的关系，做了大量研究工作。尤其是随着现代科学技术的发展、电子显微技术、电子微区分析、热差分析、X射线衍射技术的应用，对析出相的形核、成长、长大做出了定量研究，使我们对时效现象的本质有了进一步认识。最近，日本高桥恒夫等用高能电子显微镜对铝铜合金的时效过程的晶格直接摄影，摄取了G P(1)区和G P(2)区的结构。但是，从各国开发新结构铝合金材料来看，利用时效现象来提高时效硬化型铝合金的性能也并非顺利，这说明对铝合金时效现象本质应做进一步探讨。 作者于1983年7月在沈阳听了日本高桥恒夫教授关于铝合金时效析出问题的讲座。高桥先生介绍了他们试验室的最新研究成果和有关铝合金时效析出的现代理论。结合其他一些文献现将讲座主要内容介绍如下。 二、过饱和固溶体的结构
在变形铝合金范围内，合金成分基本上处在α-Al的固溶体范围内。对于时效型变形铝合金，它们的成分在室温和略高温度下都稍微超过它的固溶极限，而在高于某一温度却小于固溶极限，也就是说在这一温度之上呈固溶状态。将高温的固溶状态通过强制冷却，在常温下仍保持固溶状态，这种做法称之为固溶处理。所得到的固溶体称为过饱和固溶体。 过饱和固溶体是一种不稳定的组织，不仅溶质原子呈过饱和状态，而空位也呈过饱和状态。这些过饱和空位，有的同溶质原子结合形成科垂耳气团，有的向晶界逃逸，有的互相结合，塌陷后形成位错环。 以过饱和形式存在于铝基体中的溶质原子更容易发生偏聚。例如，在Al-Cu 合金中，Cu原子容易发生“Knot”偏聚，其形式有各种各样，同时，在热力学上也是不稳定的，时而形成，时而解散。但是，将在有利于形成CuAl 的位置上 2 出现“Knot”的几率高。 时效处理之前，由于溶质原子扩散，将在最易析出的晶面上沿某一晶体方向生成所谓“Knot”的原子集团，而在“Knot”周围发生晶格畸变，这就引起固溶硬化，也使电阻增加。这个“Knot”有时也称为原子群(group)或原子链(cluster)，目前也有称之为集合体(complex)的[1]。浓度起伏所引起的这些溶质原子的集合体可能成为时效时GP区和析出粒子的核心。 过饱和固溶溶质原子的偏聚与空位浓度有关，而过饱和空位在铝基体中的分布也是遵循数理统计规律的。空位浓度也存在起伏。一般说来，在溶质原子周围的空位浓度高于其他地方，同时，在空位浓度大的地方也易于富集溶质原子，因为溶质原子的富集是通过扩散来实现的，扩散就是原子位移，而位移是通过同铝原子或空位交换位置来实现的，与空位交换位置是容易的。因此，淬火固定的过饱和空位的浓度以及它的分布状态对过饱和固溶体的稳定性和时效处理时GP区和析出相粒子的大小、弥散性和分布状态影响很大。 总之，过饱和固溶体的组织存在溶质原子的过饱和及空位的过饱和，由于溶
铝合金最佳固溶时效强化工艺参数的研究
实验十铝合金最佳固溶时效强化工艺参数的研究 —Al—Si－Cu－Mg－Mn系合金最佳固溶时效强化工艺参数的测定 一、实验目的： 通过Al—Si－Cu－Mg－Mn的成分配制—合金的熔炼—合金的固溶时效—显微组织分析—机械性能测定，最终测得最佳的铝合金固溶与时效温度及热处理时间的工艺参数。 二、原理概述： 从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚焦区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。具有这种转变的最基本条件是，合金在平衡状态图上有固溶度的变化，并且固溶度随温度降低而减少，如图1所示。如果将C0成分的合金自A单相α固溶体状态缓慢冷却到固溶度线（MN）以下温度（如T3）保温时，β相将从α相中脱溶析出，α相的成分将沿固溶度线变化为平衡浓度C1，这种变化可表示为：α（C0）→α（C1）＋β。β为平衡相，可以是端际固溶体，也可以是中间相，反应产物为（α＋β）双相组织，将这种双相组织加热到固溶度线以上某一温度，（如T1）保温足够时间，将获得均匀的单相固溶体α相，这种处理称为固溶处理。 图1固溶处理与时效处理的工艺过程示意图 若将经过固溶处理的C0成分合金急冷，抑制α相分解，则在室温下获得亚稳的过饱和α相固溶体。这种过饱和固溶体在室温或在较高温度下等温保持时，亦将发生脱溶，但脱溶往往不是状态图中的平衡相，而是亚稳相或溶质原子聚焦区。这种脱溶可显著提高合金的强度和硬度，称为沉淀强化或时效强化，是强化合金材料的重要途径之一。 固溶加时效是提高合金强度的一种重要途径，它不同于钢材的强化，钢在淬火后可立即获得很高的硬度和强度。铝合金淬火后，硬度和强度并不立即升高，但塑性较高，但把这种淬火后的铝合金放置一些时间（4～6天）后，强度和硬度显著提高，而塑性明显降低。人们把淬火后的铝合金性能随时间而发生显著提高的现象称为时效。时效可以在室温发生，也可以在高于室温的某一温度范围（100～200℃）内发生。前者称自然时效，后者称人工时效。 本实验采用Al—Si－Cu－Mg－Mn进行温时效，在不同的温度下等温，然后测定合金的硬度，绘制时效硬化曲线。 Al—Si－Cu－Mg－Mn系合金经熔炼，金属模铸造，固溶时效处理后，合金强度为460～500MPa，同时还具有良好的流动性和优良的铸造性能。本合金基本成分为9.5％Si、4%Cu、0.5%Mg、0.5％Mn，由于这种合金不像Al－Cu及Al—Zn－Cu高强度铸造铝合金那样受到热裂
变形铝合金时效热处理相关知识汇总精品
【关键字】台阶、方法、条件、机制、有效、深入、继续、尽快、平衡、良好、加深、发现、了解、研究、措施、稳定、基础、倾向、制度、作用、标准、结构、关系、形成、满足、强化、调整、改善、加快、取决于、提高、转变、减轻、有序化 变形铝合金时效热处理相关知识汇总（1）时效 aging 经固溶处理或冷变形后的合金，在室温或高于室温下，组织和性能随时间延续而变化，硬度、强度增高，塑性、韧性降低的现象。在室温下发生时效称自然时效。高于室温发生时效称人工时效。时效现象除铝铜合金外，在钢、铜合金，铁基、镍基、钴基高温合金中普遍存在，是提高合金强度的重要方法。低碳钢冷变形后在常温长时放置即出现屈服强度提高。硬铝合金经高温(520℃)淬火后在100～200℃时效，可获得最佳的强化效果。马氏体时效钢，沉淀硬化不锈钢，铁基、镍基、钴基高温合金均可在固溶处理后选择不同温度时效处理，可以从中获得最佳的组织和性能。 （2）时效处理 aging treatment 过饱和固溶体合金在室温或加热至一定温度保温，使溶质组元富集或析出第二相的热处理工艺。常温下时效称自然时效。高于室温加热时效称人工时效。时效析出第二相获得强化的现象称时效强化。低于或高于强化峰值温度的时效分别称为亚时效与过时效处理。形变后时效称形变时效或直接时效。在应力下时效称应力时效。强化效果取决于析出第二相的类型、数量、尺寸、形态、稳定性等因素。广泛用于铝合金、钛合金、高温合金、沉淀硬化钢、马氏体时效钢等。铝合金时效硬化峰值出现在溶质组元的富集G-P区(Ⅱ)末期。时效处理是强化合金的有效方法，可显著提高合金的强度和硬度，调整时效温度、时间可使合金的组织、性能满足使用要求，获得高的屈服强度、
铝合金热处理工艺
铝合金热处理工艺 铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定的速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G?P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G?P（Ⅰ）区。G?P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G?P区有序化－形成G?P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G?P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G?P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G?P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G?P（Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时
人工时效制度对6063铝合金型材质量的影响
人工时效制度对6063铝合金型材质量的影响 简介：6063合金挤压型材的力学性能和电化学性能除了与合金的化学成分有密切关系外，还与人工时效制度有较大关系。低温长时间时效和高温短时间时效使力学性能有较大提高，但却降低了合金的电化学性能。为了兼顾两种性能及确保生产效率，采用室温自然时效（停放）2h,再在195～205℃人工时效2h 的时效制度是适宜的。 关键字：6063铝合金 人工时效 过渡相 力学性能 电化学性能 铝工程师之家导航 会 挤压模具设计 子 航 熔炼与铸锭 受 能 航 表面处理 挤 而 压航 铝 合金连接 挤 压 航 板带箔轧制 网站主题:铝合金,铝加工,挤压模具,铝型材,有色金属,熔炼铸锭,轧制精整,镁 按GB/T3190-1996规定,6063（LD31）合金的化学成分如表1。为了兼顾力学性能和挤压性能，Mg 2Si 质量分数一般控制在0.7%左右。应控制w(Mg)/w(Si)=1.73。但是由于合金中存在杂质Fe,要消耗一部分Si,在生产实践中一般控制w(Mg)/w(Si)=1.1～1.3。表2是日本6063合金的化学成分（%）及合金硬度与w(Mg)/w(Si)的关系（195℃，时效2h）。 表1 6063合金化学成分 % 主成分 杂质 其它杂质 Mg Si Fe Cu Mn Zn Cr Ti 单个 合计 Al 0.45～0.9 0.2～0.6 0.35 0.1 0.1 0.1 0.1 0.1 0.05 0.15 余量 表2 日本6063合金化学成分及Mg/Si(w (Mg)/w (Si)）与型材硬度的关 系 合金 Si Mg Fe Cu Zn Mn Cr Ti Mg/Si HV A 0.39 0.48 0.11 0.01 0.01 0.01 0.01 0.0047 1.23 68.9 B 0.40 0.53 0.17 0.01 0.02 0.01 0.00 0.0080 1.33 71.9 C 0.44 0.48 0.25 0.02 0.03 0.02 0.01 0.0043 1.1 75.5 从表2可以看出，杂质Fe 和Zn 对合金的力学性能也有较大的影响，这是因为在合金中生成αFe 2SiAl 8(以前报道为Fe 3SiAl 12),βFeSiAl 5(以前报道为Fe 2Si 2Al 9)及T-Al 2MgZn 3等杂质相的缘故。这些杂质相都是硬的 质点，位错不易切割，能够增强合金的力学性能，但却降低了合金的挤U n R e g i s t e r e d
影响6系铝合金机械性能的重要因素
影响6系铝合金机械性能的重要因素 6063、6063A、6A02、6061铝合金多用于生产建筑材、工业材、家俱材、梯具材。多数客户对特殊用途的产品抗拉强度、延伸率的要求越来越高，因此根据多年来的实践经验对常用的6系铝合金如何获得更好的机械性能做如下分析： 1)铝合金锭坯的化学成分：6063、6063A是以Mg2Si为强化相的合金，所以首先应确定强化相的含量，一般当Mg2Si的量在0.71%----1.03%范围内时，其抗拉强度随Mg2Si量的增加近似线性的提高，但变形抗力也跟着提高，加工变得困难，但Mg2Si量小于0.72%时，对于挤压系数偏小(小于或等于30)的制品，抗拉强度值有达不到标准要求的危险，当Mg2Si量超过0.9%时，合金的塑性有下降趋势。确定了强化相的量后再确定Mg的含量，Mg是易燃金属，熔炼操作时会有烧损，在确定Mg的控制范围时要考虑烧损所带来的误差，但不能放得太宽，以免合金性能失控，Mg的波动范围应在0.04%之内，T5型材取0.47--0.53%，T6型材取0.57----0.60%。当Mg的范围确定后，可用Mg/Si比来确定硅，Si可与其它元素形成化合物如：AlFeSi，所以Si应在原基础上补约0.09---0.13%，Mg/Si应控制在1.18----1.32之间。6061、6A02合金其Mg2Si量应控制在1.4%左右，为加强其延伸率，Cu的含量约为0.2---0.4%。其维氏硬度大于或等于15 2)铝合金锭坯均匀化：均匀化处理可改善锭坯的塑性，提高其工艺性能，改善制品组织异向性能，消除金属内部的残余应力。(无条件公司可不进行均匀化处理) 3)铝型材挤压温度和速度：6063、6063A其淬火温度不得低于500度，所以挤压温度一般控制在470---490度，6061、6A02其交货状态一般为T6，淬火温度比6063略高约510----520度。具体挤压温度和挤压速度应根据型材壁厚、挤压特性和模具状况等因素来适当调整，坚持高温低速、低温高速的挤压原则。但其出口温度不得低于产品淬火温度。 4)铝型材淬火效果：淬火是为了将在高温下固溶于基体金属中的Mg2Si在出模后经快速冷却到室温而被保留下来，冷却速度常和强化相含量成正比，因其淬火敏感性增高，在Mg2Si 为0.8%的6063合金，从454度冷却至204度的临界冷却温度范围内，最小冷却速度为38度/分钟，而含Mg2Si为1.4%的6061合金在上述临界冷却温度范围的冷却速度不应小于65度/分钟，因此，6063可以用风冷淬火，6061必须用水冷淬火。均匀良好的淬火效果可有效的提高产品机械性能。 5)铝型材人工时效：6063、6061合金型材在刚挤出来的状态下的抗拉强度等于或大于140兆帕，在快速冷却到室温后8小时内加以人工时效可以使其抗拉强度增强至240兆帕以上，人工时效一般采用190---200度保温1--2小时。6061、6A02一般采用180---190度保温4---6时。
铝合金时效处理相关
铸造铝合金的金相组织比变形铝合金的金相组织粗大，因而在热处理时也有所不同。前者保温时间长，一般都在2h以上，而后者保温时间短，只要几十分钟。因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的，其结晶组织比石膏型、砂型铸造的铸件细很多，故其在热处理时的保温也短很多。铸造铝合金与变形铝合金的另一不同点是壁厚不均匀，有异形面或内通道等复杂结构外形，为保证热处理时不变形或开裂，有时还要设计专用夹具予以保护，并且淬火介质的温度也比变形铝合金高，故一般多采用人工时效来缩短热处理周期和提高铸件的性能。 一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能，稳定尺寸，改善切削加工和焊接等加工性能。因为许多铸态铝合金的机械性能不能满足使用要求，除Al-Si 系的ZL102，Al-Mg系的ZL302和Al-Zn系的ZL401合金外，其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能，具体有以下几个方面：1）消除由于铸件结构（如璧厚不均匀、转接处厚大）等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力；2）提高合金的机械强度和硬度，改善金相组织，保证合金有一定的塑性和切削加工性能、焊接性能；3）稳定铸件的组织和尺寸，防止和消除高温相变而使体积发生变化；4）消除晶间和成分偏析，使组织均匀化。 二、热处理方法1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力，稳定加工件的外形和尺寸，并使Al-Si系合金的部分Si结晶球状化，改善合金的塑性。其工艺是：将铝合金铸件加热到280-300℃，保温2-3h，随炉冷却到室温，使固溶体慢慢发生分解，析出的第二质点聚集，从而消除铸件的内应力，达到稳定尺寸、提高塑性、减少变形、翘曲的目的。 2、淬火淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火，也叫固溶处理或冷处理。 3、时效处理时效处理，又称低温回火，是把经过淬火的铝合金铸件加热到某个温度，保温一定时间出炉空冷直至室温，使过饱和的固溶体分解，让合金基体组织稳定的工艺过程。合金在时效处理过程中，随温度的上升和时间的延长，约经过过饱和固溶体点阵内原子的重新组合，生成溶质原子富集区（称为G-PⅠ区）和G-PⅠ区消失，第二相原子按一定规律偏聚并生成G-PⅡ区，之后生成亚稳定的第二相（过渡相），大量的G-PⅡ区和少量的亚稳定相结合以及亚稳定相转变为稳定相、第二相质点聚集几个阶段。 时效处理又分为自然时效和人工时效两大类。自然时效是指时效强化在室温下进行的时效。人工时效又分为不完全人工时效、完全人工时效、过时效3种。1）不完全人工时效：把铸件加热到150-170℃，保温3-5h，以获得较好抗拉强度、良好的塑性和韧性，但抗蚀性较低的热处理工艺；2）完全人工时效：把铸件加热到175-185℃，保温5-24h，以获得足够的抗拉强度（即最高的硬度）但延伸率较低的热处理工艺；3）过时效：把铸件加热到190-230℃，保温4-9h，使强度有所下降，塑性有所提高，以获得较好的抗应力、抗腐蚀能力的工艺，也称稳定化回火。
铝合金热处理工艺
铝合金热处理工艺 作者:中国铝板带箔信息中心日期:2006-12-16 点击数:284 3.1铝合金热处理原理 铝合金铸件的热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间并以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间(如4,6昼夜后)，强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围(如100,200?)内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的
数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度,温度关系，可用铝铜系的Al,4Cu合金说明合金时效的组成和结构的变化。图3,1铝铜系富铝部分的二元相图，在548?进行共晶转变L?α，θ(Al2Cu)。铜在α相中的极限溶解度5.65,(548?)，随着温度的下降，固溶度急剧减小，室温下约为0.05,。 在时效热处理过程中，该合金组织有以下几个变化过程: 3.1.2.1 形成溶质原子偏聚区,G?P(?)区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G?P(?)区。G?P(?)区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G?P区有序化,形成G?P(?)区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G?P(?)区。它与基体α仍保持共格关系，但尺寸较G?P(?)区大。它可视为中间过渡相，常用θ”表示。它比G?P(?)区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G?P(?)区继续偏聚，当铜原子与铝原子比为1:2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基
实验二十五 铝合金时效硬化曲线的测定
实验二铝合金时效硬化曲线的测定 一、实验目的 1. 掌握铝合金淬火及时效操作方法。 2. 了解时效温度、时间对时效强化影响规律。 3. 加深对时效强化及其机理的理解。 二、实验原理 淬火时效是铝合金改善力学性能的主要热处理手段。淬火就是将高温状态迅速冷却到低温，钢的淬火是为了获得马氏体，而铝的淬火是为了获得过饱和固溶体，为随后时效所准备的过饱和固溶体。铝合金的淬火常称为固溶处理；铝合金的时效是为了促使过饱和固溶体析出弥散强化相。室温放置过程中使合金产生强化的效应称为自然时效；低温加热过程中使合金产生强化的叫人工时效。固溶与时效处理的示意图如图1-1所示。 图1-1 固溶时效处理示意图 从过饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚集区以及亚稳定过渡相的过程，属于扩散型相变。 下面以Al-Cu二元合金为例，来讨论铝合金的时效过程，一般分为四个阶段：α过G.P区θ"相θ'相θ相 G.P区就是指富溶质原子区。是溶质原子在一定镜面上偏聚或从聚而成的，呈圆片状。它没有完整的晶体结构，与母相共格。在一定温度上不再生成G.P区。室温时效的G.P区很小。在较高温度时效一定时间后，G.P区直径长大，厚度增
加。温度升高，G.P区数目开始减少。 θ"相是随时效温度升高或时效时间延长，G.P区直径急剧长大，且溶质、溶剂原子逐渐形成规则排列，即正方有序结构。在θ"相过渡相附近造成的弹性共格应力场或点阵畸变区都大于G.P区产生的应力场，所以θ"相产生的时效强化效果大于G.P区的强化作用。 θ'相是当继续增加时效时间或提高时效温度时由θ"相转变而成。θ'相属正方结构，θ'相在一定面上与基体铝共格，在另一晶面上共格关系遭到部分破坏。 θ相是平衡相，为正方有序结构。由于θ相完全脱离了母相，完全失去与基体的共格关系，引起应力场显著减弱。这也就意味着合金的硬度和强度下降。 图1-2 时效时铝-铜合金的硬度与时间关系 时效强化效果与加热温度和保温时间有关。当温度一定时，随着时效时间延长，时效曲线上出现峰值，超过峰值时间，析出相聚集长大，强度下降，此时为过时效。随着时效温度提高，峰值强度下降，出现峰值的时间提前。 三、实验材料及设备 1.2024铝合金试样。 2．材料：金相砂纸、研磨膏、抛光呢、4%硝酸酒精、氢氟酸、盐酸、酒精、脱脂棉等 3．主要设备：箱式电阻炉、淬火水槽、抛光机、砂轮机、布什硬度计等。 四、实验内容与步骤
各国铝合金牌号对照表及铝合金不同时效方法比较
各国铝合金牌号对照表及铝合金不同时效方法比较 1.各国铝合金牌号对照表 2.几种高性能铝合金简介 7075:锌是7075中主要合金元素，向含3%-7.5%锌的合金中添加镁，可形成强化效果显著的MgZn2，使该合金的热处理效果远远胜过于铝-锌二元合金。提高合金中的锌、镁含量，抗拉强度会得到进一步的提高，但其抗应力腐蚀和抗剥落腐蚀的能力会随之下降。经受热处理，能到达非常高的强度特性。7075材料一般都加入少量铜、铬等合金，该系当中以7075-T651铝合金尤为上品，被誉为铝合金中最优良的产品，强度高、远胜任何软钢。此合金并具有良好机械性及阳极反应。代表用途有航空航天、模具加工、机械设备、工装夹具，特别用于制造飞机结构及其他要求强度高、抗腐蚀性能强的高应力结构体。 6061:该合金的主要合金元素是镁与硅，并形成Mg2Si相。若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。在Mg2Si固溶于铝中，
使合金有人工时效硬化功能。 6061-T651是6061合金的主要合金，是经热处理预拉伸工艺生产的高品质铝合金产品，其强度虽不能与2XXX系或7XXX系相比，但其镁、硅合金特性多，具有加工性能极佳、优良的焊接特点及电镀性、良好的抗腐蚀性、韧性高及加工后不变形、材料致密无缺陷及易于抛光、上色膜容易、氧化效果极佳等优良特点。 代表用途包括航天固定装置、电器固定装置、通讯领域，也广泛应用于自动化机械零件、精密加工、模具制造、电子及精密仪器、SMT、PC板焊锡载具等等。 2024铝合金属Al-Cu-Mg系铝合金，主要特征及应用范围：这是一种高强度硬铝，可进行热处理强化，在淬火和刚淬火状态下塑性中等，点焊焊接良好，用气焊时有形成晶间裂纹的倾向，合金在淬火和冷作硬化后其可切削性能尚好，退火后可切削性低：抗腐蚀性不高，常采用阳极氧化处理与涂漆方法或表面加包铝层以提高其抗腐蚀能力。用途主要用于制作各种高负荷的零件和构件（但不包括冲压件锻件）如飞机上的骨架零件，蒙皮，隔框，翼肋，翼梁，铆钉等150℃以下工作零件。 3.铝合金的基本状态 4.T细分状态代号说明与应用
变形铝合金时效热处理相关知识汇总
变形铝合金时效热处理相关知识汇总（1）时效 aging 经固溶处理或冷变形后的合金，在室温或高于室温下，组织和性能随时间延续而变化，硬度、强度增高，塑性、韧性降低的现象。在室温下发生时效称自然时效。高于室温发生时效称人工时效。时效现象除铝铜合金外，在钢、铜合金，铁基、镍基、钴基高温合金中普遍存在，是提高合金强度的重要方法。低碳钢冷变形后在常温长时放置即出现屈服强度提高。硬铝合金经高温(520℃)淬火后在100～200℃时效，可获得最佳的强化效果。马氏体时效钢，沉淀硬化不锈钢，铁基、镍基、钴基高温合金均可在固溶处理后选择不同温度时效处理，可以从中获得最佳的组织和性能。 （2）时效处理 aging treatment 过饱和固溶体合金在室温或加热至一定温度保温，使溶质组元富集或析出第二相的热处理工艺。常温下时效称自然时效。高于室温加热时效称人工时效。时效析出第二相获得强化的现象称时效强化。低于或高于强化峰值温度的时效分别称为亚时效与过时效处理。形变后时效称形变时效或直接时效。在应力下时效称应力时效。强化效果取决于析出第二相的类型、数量、尺寸、形态、稳定性等因素。广泛用于铝合金、钛合金、高温合金、沉淀硬化钢、马氏体时效钢等。铝合金时效硬化峰值出现在溶质组元的富集G-P区(Ⅱ)末期。时效处理是强化合金的有效方法，可显著提高合金的强度和硬度，调整时效温度、时间可使合金的组织、性能满足使用要求，获得高的屈服强度、蠕变强度、疲劳性能等。含铜4%的铝合金经自然时效后强度为400MPa，比退火状态强度大一倍。时效硬化合金使用时，使用温度不应超过其时效温度。
（3）时效硬化 age hardening 经固溶处理的过饱和固溶体在室温或室温以上时效处理，硬度或强度显著增加的现象。原因是过饱和固溶体在时效过程中发生沉淀、偏聚、有序化等反应的产物，增加了位错运动的阻力形成的。位错与析出产物交互作用下硬化机制有位错剪切析出相粒子，基体与粒子间相界面积增加，使外力转变为界面能; 析出相与基体的层错能差异; 基体与析出粒子的切变模量不同。另外，析出相与基体共格应变场交互作用;参数不匹配;有序共格沉淀硬化作用;位错运动产生反相畴界，使位错不能通过析出相而弯曲绕过形成位错环也可产生硬化。控制时效温度、时间等条件可使合金获得不同的组织结构和强化效果。 （4）自然时效 natural aging 过饱和固溶体(主要是某些铝合金) 在室温(10～40℃)停放一段时间的过程称为自然时效。在室温下停放时，强度随时间的延续缓慢上升，达到一定数值后趋于稳定; 与此同时，合金的塑性逐渐减小。在硬度及强度明显增大前的一段时间内，塑性也较高，可进行成型加工及矫正等工序，然后再自然时效一段时间，待硬度(强度) 达稳定值后即可投入安装使用。对明显硬化前的时间间隔较短的合金，还可采用冷冻方法延迟时效过程，以便进行加工及矫正。自然时效倾向较小的合金则需采用人工时效进行强化。 （5）人工时效 Artificial ageing 将经过固溶处理的合金加热到低于溶解度曲线的某一温度保温一段时间，使第二相在该温度下发生脱溶，合金的强度和硬度升高。人工时效所需时间较短，但强化效果较差。在工业上比自然时效应用更加广泛。
铝合金热处理原理及工艺
铝合金热处理原理及工艺 3.1铝合金热处理原理 铝合金铸件得热处理就是选用某一热处理规范，控制加热速度升到某一相应温度下保温一定时间以一定得速度冷却，改变其合金的组织，其主要目的是提高合金的力学性能，增强耐腐蚀性能，改善加工型能，获得尺寸的稳定性。 3.1.1铝合金热处理特点 众所周知，对于含碳量较高的钢，经淬火后立即获得很高的硬度，而塑性则很低。然而对铝合金并不然，铝合金刚淬火后，强度与硬度并不立即升高，至于塑性非但没有下降，反而有所上升。但这种淬火后的合金，放置一段时间（如4～6昼夜后），强度和硬度会显著提高，而塑性则明显降低。淬火后铝合金的强度、硬度随时间增长而显著提高的现象，称为时效。时效可以在常温下发生，称自然时效，也可以在高于室温的某一温度范围（如100～200℃）内发生，称人工时效。 3.1.2铝合金时效强化原理 铝合金的时效硬化是一个相当复杂的过程，它不仅决定于合金的组成、时效工艺，还取决于合金在生产过程中缩造成的缺陷，特别是空位、位错的数量和分布等。目前普遍认为时效硬化是溶质原子偏聚形成硬化区的结果。 铝合金在淬火加热时，合金中形成了空位，在淬火时，由于冷却快，这些空位来不及移出，便被“固定”在晶体内。这些在过饱和固溶体内的空位大多与溶质原子结合在一起。由于过饱和固溶体处于不稳定状态，必然向平衡状态转变，空位的存在，加速了溶质原子的扩散速度，因而加速了溶质原子的偏聚。 硬化区的大小和数量取决于淬火温度与淬火冷却速度。淬火温度越高，空位浓度越大，硬化区的数量也就越多，硬化区的尺寸减小。淬火冷却速度越大，固溶体内所固定的空位越多，有利于增加硬化区的数量，减小硬化区的尺寸。 沉淀硬化合金系的一个基本特征是随温度而变化的平衡固溶度，即随温度增加固溶度增加，大多数可热处理强化的的铝合金都符合这一条件。沉淀硬化所要求的溶解度－温度关系，可用铝铜系的Al－4Cu合金说明合金时效的组成和结构的变化。图3－1铝铜系富铝部分的二元相图，在548℃进行共晶转变L→α＋θ（Al2Cu）。铜在α相中的极限溶解度5.65％（548℃），随着温度的下降，固溶度急剧减小，室温下约为0.05％。 在时效热处理过程中，该合金组织有以下几个变化过程： 3.1.2.1 形成溶质原子偏聚区－G·P（Ⅰ）区 在新淬火状态的过饱和固溶体中，铜原子在铝晶格中的分布是任意的、无序的。时效初期，即时效温度低或时效时间短时，铜原子在铝基体上的某些晶面上聚集，形成溶质原子偏聚区，称G·P（Ⅰ）区。G·P（Ⅰ）区与基体α保持共格关系，这些聚合体构成了提高抗变形的共格应变区，故使合金的强度、硬度升高。 3.1.2.2 G·P区有序化－形成G·P（Ⅱ）区 随着时效温度升高或时效时间延长，铜原子继续偏聚并发生有序化，即形成G·P（Ⅱ）区。它与基体α仍保持共格关系，但尺寸较G·P（Ⅰ）区大。它可视为中间过渡相，常用θ”表示。它比G·P（Ⅰ）区周围的畸变更大，对位错运动的阻碍进一步增大，因此时效强化作用更大，θ”相析出阶段为合金达到最大强化的阶段。 3.1.2.3形成过渡相θ′ 随着时效过程的进一步发展，铜原子在G·P （Ⅱ）区继续偏聚，当铜原子与铝原子比为1：2时，形成过渡相θ′。由于θ′的点阵常数发生较大的变化，故当其形成时与基体共格关系开始破坏，即由完全共格变为局部共格，因此θ′相周围基体的共格畸变减弱，对位错运动的阻碍作用亦减小，表现在合金性能上硬度开始下降。由此可见，共格畸变的存在是造成合金时效强化的重要因素。 3.1.2.4 形成稳定的θ相 过渡相从铝基固溶体中完全脱溶，形成与基体有明显界面的独立的稳定相Al2Cu，称为θ相此时θ相与基体的共格关系完全破坏，并有自己独立的晶格，其畸变也随之消失，并随时效温度的提高或时间的延长，θ相的质点聚集长大，合金的强度、硬度进一步下降，合金就软化并称为“过时效”。θ相聚集长大而变得粗大。 铝－铜二元合金的时效原理及其一般规律对于其他工业铝合金也适用。但合金的种类不同，形成的G·P区、过渡相以及最后析出的稳定性各不相同，时效强化效果也不一样。几种常见铝合金系的时效过程及其析出的稳定相列于表3－1。从表中可以看到，不同合金系时效过程亦不完全都经历了上述四个阶段，有的合金不经过G·P（Ⅱ）区，直接形成过渡相。就是同一合金因时效的温度和时
