常用元器件封装尺寸大小

封装尺寸

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅 封装尺寸与功率关系： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 封装尺寸与封装的对应关系 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。我们常说的0805封装就是指英制代码。实际上公制很少用到，公制代码也由4位数字表示，其单位为毫 米，与英制类似。 封装尺寸规格对应关系如下表： 封装尺寸与功率有关通常如下：

关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用 RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻 0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是： 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm

常用元器件封装尺寸大小

封装形式图片国际统一简称 LDCC LGA LQFP PDIP TO5 TO52 TO71 TO71 TO78 PGA Plastic PIN Grid Array 封装形式图片国际统一简称 TSOP Thin Small OUtline Package QFP Quad Flat Package PQFP 100L QFP Quad Flat Package SOT143 SOT220 Thin Shrink Qutline Package uBGA Micro Ball Grid Array uBGA Micro Ball Grid Array PCDIP

PLCC LQFP LQFP 100L TO8 TO92 TO93 T099 EBGA 680L QFP Quad Flat Package TQFP 100L ZIP Zig-Zag Inline Packa SOT223 SOT223 SOT23 SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 FBGA FDIP SOJ

SBGA LBGA 160L PBGA 217L Plastic Ball Grid Array SBGA 192L TSBGA 680L CLCC SC-705L SDIP SIP Single Inline Package SO Small Outline Package SOP EIAJ TYPE II 14L SSOP 16L SSOP SOJ 32L Flat Pack HSOP28 ITO220 ITO3P TO220 TO247

SMT贴片电子元器件封装尺寸汇总

SMT贴片电子元器件封装尺寸汇总 贴片电子元器件是一种常见的表面安装技术（SMT）组装之外，广泛 应用于各种电子产品中。贴片电子元器件封装尺寸的选择对于组装和排布 电路板具有重要的影响。在这篇文章中，我们将汇总常见的贴片电子元件 封装尺寸，并对其应用领域和特点进行简要介绍。 1.贴片电阻（0805、0603、0402、0201等）： 贴片电阻是最常见的贴片电子元件之一，尺寸包括0805（2.0mm x 1.25mm）、0603（1.6mm x 0.8mm）、0402（1.0mm x 0.5mm）和0201 （0.6mm x 0.3mm）等等。较大尺寸的贴片电阻通常用于电源线路和信号 线路，较小尺寸的贴片电阻适用于高密度电子产品。 2.贴片电容（0805、0603、0402、0201等）： 贴片电容与贴片电阻类似，尺寸也包括0805、0603、0402和0201等等。贴片电容主要用于储存和释放电荷，广泛应用于电源滤波、信号耦合 和信号处理等电路。 3.贴片二极管（SOD-323、SOD-523等）： 贴片二极管是一种小尺寸的电子元件，尺寸包括SOD-323（1.8mm x 1.25mm）和SOD-523（1.0mm x 0.6mm）等等。它们通常用于电路的整流、保护和信号处理等方面。 4.贴片三极管（SOT-23、SOT-323等）： 贴片三极管是一种常用的功率放大器，尺寸包括SOT-23（3.0mm x 1.78mm）和SOT-323（1.3mm x 1.0mm）等等。它们通常用于音频放大、 电源管理和电压调节等应用中。

5.贴片集成电路（SOT-23、SOT-363、QFN等）： 贴片集成电路是封装了多个功能的电子组件，尺寸和引脚布局因不同的集成电路类型而异。常见的尺寸包括SOT-23、SOT-363和QFN等等。它们广泛应用于数据处理、通信系统、嵌入式系统和功率管理等领域。 6.贴片场效应管（SOT-23、SOT-223、QFN等）： 贴片场效应管是一种广泛应用于功率开关、电源管理和放大器等应用的电子元件，尺寸包括SOT-23、SOT-223和QFN等等。不同尺寸的贴片场效应管适用于不同功率和电流要求的电路设计。 总之，贴片电子元件封装尺寸的选择应根据电路设计和应用需求进行评估。小尺寸的贴片电子元件适用于高密度电子产品和微型化应用，而大尺寸的贴片电子元件适用于功率管理和电源线路等应用。同时，要考虑到贴片电子元件的热量分散、焊接可靠性和工艺性等因素，以确保电路的正常工作和可靠性。

元件封装大全

元件封装大全 - 元件封装大全 元件封装 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4 常用元件封装尺寸 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率） 发光二极管:RB.1/.2 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管） 电源稳压块有78和79系列； 78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 场效应管和三极管一样 晶振XTAL1 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 电子小制作网 按键SW-PB 封装属性KEYSB3 集成块：DIP8-DIP40 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值禄有关系但封装尺寸与功率有关 元件封装 发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，罕用的封装形式有三类：0805、1206、1210 二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5 电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分腊下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引

各种封装外形尺寸

电子封装电阻外形尺寸 注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米 电容电阻外形尺寸与电子封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 注： A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5 1206具体尺寸：3.0 X 1.5 0X 0.5 电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下： 类型封装形式耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 无极性电容的封装模型为RAD系列，例如 “RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。 PROTEL 99SE元件的封装问题 2009-04-12 14:34 元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等 protel99常用元件的电气图形符号和封装形式 1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0 两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0 三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR5

电阻、电容、二极管、IC等规格、封装、尺寸

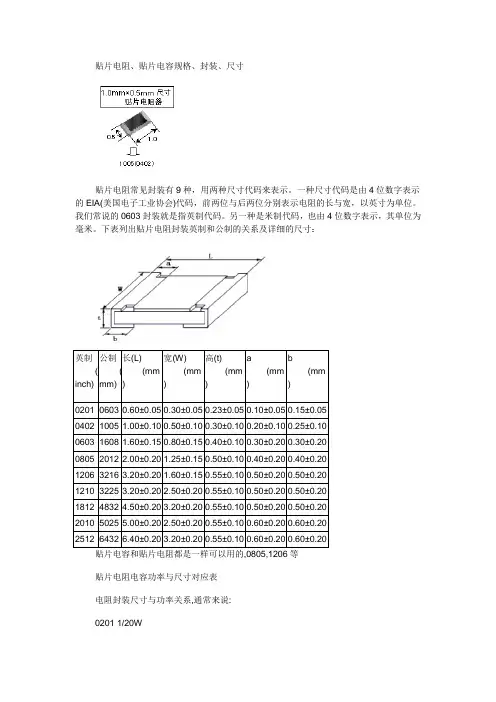

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。 标准零件之尺寸规格有英制与公制两种表示方法，如下表 英制表示法1206 0805 0603 0402 公制表示法3216 2125 1608 1005 含义 L:1.2inch(3.2mm)W:0.6inch(1.6mm)

L:0.8inch(2.0mm)W:0.5inch(1.25mm) L:0.6inch(1.6mm)W:0.3inch(0.8mm) L:0.4inch(1.0mm)W:0.2inch(0.5mm) 注： a、L（Length）：长度；W（Width）：宽度；inch：英寸 b、1inch=25.4mm （b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。 （c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。 （d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。 二、常用元件封装 1）电阻： 最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。 注： ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同 0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法） 1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法） 2）电阻的命名方法 1、5%精度的命名：RS – 05 K 102 JT 2、1％精度的命名：RS – 05 K 1002 FT R －表示电阻 S －表示功率 0402是1/16W、 0603是1/10W、 0805是1/8W、 1206是1/4W、 1210是1/3W、 1812是1/2W、 2010是3/4W、 2512是1W。 05 －表示尺寸(英寸)： 02表示0402、 03表示0603、 05表示0805、 06表示1206、 1210表示1210、

pcb封装常用尺寸

封装尺寸与功率关系： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 封装尺寸与封装的对应关系 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。我们常说的0805封装就是指英制代码。实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。 封装尺寸规格对应关系如下表：

封装尺寸与功率有关通常如下： 关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如 “RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用RB.1/.2, 100uF-470uF用RB.2/.4, >470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻

常用元器件封装尺寸

英制(mil) 公制 (mm) 长(L) (mm) 宽(W) (mm) 高(t) (mm) a (mm) b (mm) 常规 功率W 提升 功率 W 最大工作 电压 V 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 1/20 25 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 1/16 50 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 1/16 1/10 50 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1/10 1/8150 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1/8 1/4200 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/4 1/3 200 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1/2 200 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1/2 3/4 200 25126432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20 1 200

常用器件封装尺寸图

目录 TO-268AA贴片元件封装形式图片 (3) TO-263 D2PAK封装尺寸图 (4) TO-263-7封装尺寸图 (5) TO-263-5封装尺寸图 (6) TO-263-3封装尺寸图 (7) TO-252 DPAK封装尺寸图 (8) TO-252-5封装尺寸图 (9) TO252-3封装尺寸图 (10) 0201封装尺寸 (11) 0402封装尺寸图片 (12) 0603封装尺寸图 (13) 0805封装尺寸图 (14) 01005封装尺寸图 (15) 1008封装尺寸图 (16) 1206封装尺寸图 (17) 1210封装尺寸图 (18) 1406封装尺寸图 (19) 1812封装尺寸图 (20) 1808封装尺寸图 (21) 1825封装尺寸图 (22) 2010封装尺寸图 (23) 2225封装尺寸图 (24) 2308封装尺寸图 (25) 2512封装尺寸图 (26) DO-215AB封装尺寸图 (27) DO-215AA封装尺寸图 (28) DO-214AC封装尺寸图 (29) DO-214AB封装尺寸图 (30) DO-214AA封装尺寸图 (31) DO-214封装尺寸图 (32) DO-213AB封装尺寸图 (33) DO-213AA封装尺寸图 (34) SOD123H封装图 (35) SOD723封装尺寸图 (36) SOD523封装尺寸图 (37) SOD323封装尺寸图 (39) SOD-123F封装尺寸图 (40) SOD123封装尺寸图 (41) SOD110封装尺寸图 (42) DO-214AC SOD106封装尺寸图 (43) D-7343封装尺寸图 (44)

元件封装尺寸

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。 关于零件封装我们在前面说过，除了DEVICE。LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下： 晶体管是我们常用的的元件之一，在DEVICE。LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下： 电阻类及无极性双端元件AXIAL0.3-AXIAL1.0 无极性电容RAD0.1-RAD0.4 有极性电容RB.2/.4-RB.5/1.0 二极管DIODE0.4及DIODE0.7 石英晶体振荡器XTAL1 晶体管、FET、UJT TO-xxx(TO-3,TO-5) 可变电阻（POT1、POT2）VR1-VR5 当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。 这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。 对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。 对于常用的集成IC电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,焊盘间的距离是100mil。SIPxx就是单排的封装。等等。 值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。在可变电阻上也同样会出现类似的问题；在原理图中，可变电阻的管脚分别为1、W、及2，所产生的网络表，就是1、2和W，在PCB电路板中，焊盘就是1，2，3。当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板元件外形一样的1，2，3即可。 https://www.360docs.net/doc/6d19030400.html,/79165913/blog/item/6ddaab6120844b4ceaf8f8a4.html

常用电子元件封装及尺寸[2]

常用电子元件封装 电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极 管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF 用 RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻 0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W

「常用元器件封装尺寸」

ﻫ AXＩAL - 两脚直插 AXIＡL就是普通直插电阻的封装,也用于电感之类的器件。后面的数字是指两个焊盘的间距。ﻫAＸIＡL-0.3 小功率直插电阻(１／４Ｗ);普通二极管（1N4148)；色环电感（１0uH)ﻫＡXIＡL-０.４1A的二极管，用于整流(1N40０7);1Ａ肖特基二极管，用于开关电源（1N5819);瞬态保护二极管
