精馏塔的工作原理及建模

精馏塔的工作原理及建模可以概括为:

一、精馏塔的组成结构

精馏塔由塔身、填料层、回流装置、提馏部位、馏出部位等组成。

塔身为垂直圆筒形容器,内部装有盘板将空间划分为多个段,每段装有填料。填料一般采用铝环、陶瓷填料等,增加液气接触面积。

二、精馏原理

1. 原料从塔底进入,遇热初蒸发成气化成分。

2. 气化部分向上进入fills 层,与下落液体接触,发生部分凝结。

3. 按沸点高低分离,轻组分继续上升,重组分下流。

4. 顶部馏出轻组分,底部提出重组分。

三、回流操作

1. 设置回流比控制提馏程度。

2. 回流比大,提馏程度低;回流比小,提馏程度高。

3. 通过调节回流比,精确控制separation。

四、建立计算模型

1. 假设气液平衡符合莱莫日尔方程。

2. 利用材料和热量平衡计算每个段的状态参数。

3. 迭代计算每段的温度、压力、浓度。

4. 确定馏分组成浓度等指标。

5. 优化精馏过程的参数,获得最佳控制策略。

五、主要优化指标

1. 纯度:馏出产品的纯度越高越好。

2. 回收率:回收目标产品的比例。

3. 能耗:降低加热补偿热的能源消耗。

通过精馏模型的计算机模拟,能更好地理解和优化精馏塔的运行,从而指导实际工艺的设计和优化,使精馏过程更加高效、节能。

精馏塔的结构、工作原理及分类汇总(附图)

精馏塔的结构、工作原理及分类汇总（附图）精馏塔的功能和分类：基本功能：形成气液两相充分接触的相界面，使质、热的传递快速有效地进行，接触混合与传质后的气、液两相能及时分开，互不夹带。精馏塔分类：精馏塔的种类很多，按接触方式可分为连续接触式（填料塔）和逐级接触式（板式塔）两大类，在吸收和蒸馏操作中应用极广。板式塔：在圆柱形壳体内按一定间距水平设置若干层塔板，液体靠重力作用自上而下流经各层板后从塔底排出，各层塔板上保持有一定厚度的流动液层；气体则在压强差的推动下，自塔底向上依次穿过各塔板上的液层上升至塔顶排出。气、液在塔内逐板接触进行质、热交换，故两相的组成沿塔高呈阶跃式变化。

2、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板（或塔盘）所组成。在塔内沿塔高装有若干层塔板，液体靠重力的作用由顶部逐板流向塔底，并在各块板面上形成流动的液层；气体则靠压强差推动，有塔底向上依次穿过各塔板上的液层而流向塔顶。气液两相在塔内进行逐级接触，两相组成沿塔高呈梯级式变化。

板式塔的塔板塔板是板式塔的主要构件，决定塔的性能。在几种主要类型错流塔板中，应用最早的是泡罩板，目前使用最广泛的筛板塔和浮阀塔板。同时，各种新型高效塔板不断问世。按照结构分，板式塔塔板可以分为泡罩塔、筛板塔、浮阀塔和舌形塔等。按照流体的路径分，可以分为单溢流型和双溢流型。3.按照两相流动的方式不同，可以分为错流式和逆流式两种。（1）溢流塔板溢流塔板(错流式塔板)：塔板间有专供液体溢流的降液管(溢流管)，横向流过塔板的流体与由下而上穿过塔板的气体呈错流或并流流动。板上液体的流径与液层的高度可通过适当安排降液管的位置及堰的高度给予控制，从而可获得较高的板效率，但降液管将占去塔板的传质有效面积，影响塔的生产能力。

化工精馏塔工作原理

化工精馏塔工作原理化工精馏塔是化工工业中常见的一种分离设备，广泛应用于石油、化工、制药等领域。它通过塔内液体与气体的接触和传质作用，实现不同组分的分离和提纯。本文将从化工精馏塔的工作原理、结构组成、操作方式和应用领域等方面进行详细的介绍。一、工作原理化工精馏塔的工作原理基于不同组分的沸点差异，通过在塔内部创建多级接触以及液相和气相的传质作用，实现对混合物的分离和提纯。其基本原理可描述为：在塔内的上部通入混合物，并通入所需的热量以升温混合物，并引发其分馏行为。通过对混合物的升温和冷却，使不同组分在塔内得以沸腾和凝结，最终达到分离的目的。化工精馏塔的工作原理主要包括以下几个方面： 1. 多级接触：精馏塔内通常设置有多级填料或塔板，用于增加液气接触的次数，从而提高分馏效率。在精馏塔内部，液体从上部流下，并在填料或塔板上形成薄膜，与由下部通入的蒸汽或气体进行接触。 2. 液相和气相传质：通过塔内不同级别的填料或塔板，使液相和气相能够充分接触，实现物质的传质。塔内的温度梯度也会引发物质的传质现象，促使不同组分在塔内达到沸腾和凝结。 3. 混合物的升温和冷却：对混合物进行升温以实现分馏，同时通过冷却装置对凝结后的组分进行冷却，最终得到目标产品。二、结构组成化工精馏塔的基本结构主要包括塔体、填料或塔板、进料口、出料口、蒸汽引入口、冷却水口等。填料或塔板的设计和布置对于塔的分馏效率具有重要影响，不同形式的填料或塔板能够实现不同的传质效果，从而影响最终产品的质量。 1. 塔体：塔体一般由碳钢、不锈钢或其他耐腐蚀材料制成，具有耐压和耐腐蚀的特性。塔体通常为立式圆柱形，内设置有填料或塔板，以实现多级接触和传质。 2. 塔板或填料：塔板通常由穿孔板、泡沫塞板、梯形板等形式构成，用于支撑和分散进料液体，以及实现液气接触。填料通常采用环形填料、泡沫填料、球形填料等，用于增加液气接触面积。 3. 进料口和出料口：进料口用于通入混合物，而出料口则用于收集分馏后的目标产品。这些口通常位于塔体的上部和下部，并设置有相应的控制装置。

精馏塔的结构和工作原理

精馏塔的结构和工作原理精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。其结构和工作原理是很重要的，下面将详细介绍。一、结构精馏塔主要由塔壳、填料和塔盘三部分组成。 1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。下壳体通常设计有入口和出口，用于将料液引入塔内。 2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。常用的填料有环形填料、板式填料和筛板填料等。 3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。二、工作原理精馏塔的工作原理基于不同组分在不同温度下的沸点差异。其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。 1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。

2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。 3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。 4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。工作原理的关键在于塔内的物质传质和传热。填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。高效的传质和传热能够促使组分之间相互转移，达到分离的目的。总结：精馏塔的结构和工作原理是使得不同成分纯度提高的关键。通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。其结构中的填料和塔盘提供了大量的接触面，促进了物质的传质和传热。我们可以根据不同的物质特性和工艺要求来设计和选择适当的精馏塔结构和操作参数，达到所需的分离效果。

精馏塔的原理和流程

精馏塔的原理和流程一、引言精馏塔是一种常用于化工领域的分离设备，其具有高效且可控的分离性能。本文将介绍精馏塔的原理和流程，包括其基本结构、工作原理、操作流程以及应用领域等。二、精馏塔的基本结构精馏塔由塔身、填料层、留液器、塔盘等组成。其中，塔身是塔的主要部分，填料层用于增加表面积和接触机会，留液器用于收集液体，塔盘用于改变气体和液体的流动方向。三、精馏塔的工作原理精馏塔是利用物质在不同温度下蒸发和凝结的特性进行分离的。其基本工作原理是通过对混合液体进行加热，使其蒸发产生蒸汽，蒸汽与冷凝介质接触后凝结为液体。在塔内，液体从上方往下滴流，气体从下方往上冒泡，两相之间通过填料层或塔盘的接触进行质量传递和热量传递，从而实现不同物质的分离。四、精馏塔的操作流程精馏塔的操作流程包括四个主要步骤：进料、加热、分离和收集。具体操作如下： 1. 进料首先将混合液体通过进料口进入精馏塔，进料的速度和方式需要根据具体情况进行调整。 2. 加热通过加热设备对塔内的混合液体进行加热。加热温度需要根据待分离物质的沸点来确定，以确保液体能够蒸发。

3. 分离在塔内，混合液体被加热后产生蒸汽，蒸汽通过填料层或塔盘与下方的冷凝介质接触，凝结为液体。在这个过程中，不同物质由于具有不同的挥发性和热稳定性，会在塔内产生不同程度的蒸发和凝结，实现物质的分离。 4. 收集经过分离的液体会被收集到留液器中，通过排液口进行排放。收集的液体可以进一步处理或进行其他用途的利用。五、精馏塔的应用领域精馏塔广泛应用于化工、石油、制药、食品等行业中，用于分离和提纯不同物质，以满足不同领域的需求。 1. 化工领域在化工生产中，精馏塔常用于各类化工原料的分离和纯化，例如分离石油产品、分离有机化合物、提纯合成氨等。 2. 石油领域精馏塔在石油炼制过程中起到至关重要的作用，可用于分离石油中的不同成分，如汽油、柴油、煤油、液化气等。 3. 制药领域在制药行业中，精馏塔用于药物的提取和纯化，可分离出目标药物并去除其他杂质物质。 4. 食品领域精馏塔在食品饮料行业中也有应用，例如用于酒精的提纯、脱水等。

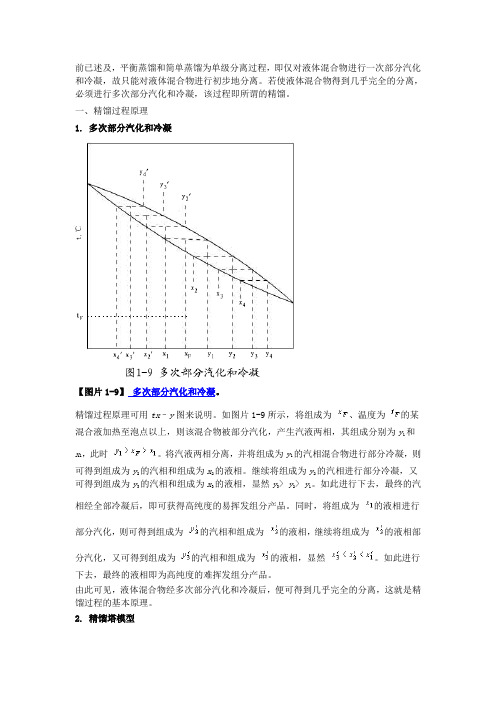

精馏原理

4.1精馏原理（化工精制工序中精馏塔建模与仿真的研究）利用混合物中各组分挥发能力的差异，通过液相和气相的回流，使气、液两相逆向多级接触，在热能驱动和相平衡关系的约束下，使得易挥发组分(轻组分)不断从液相往气相中转移，而难挥发组分却由气相向液相中迁移，使混合物得到不断分离，称该过程为精馏。该过程中，传热、传质过程同时进行(当重组分由气相向液相转移时是一个冷凝过程，放出热量，而当液相中轻组分向气相转移时为一气化过程，将吸收热量，彼此存在交换。由此可见，精馏过程是热能驱动，传质、传热过程同时进行的过程。但该过程还受相平衡关系制约，主要由传质所控制。)，属传质过程控制。图3-1是连续精馏塔图。原料从塔中部适当位置进塔，将塔分为两段，上段为精馏段，不含进料，下段含进料板为提馏段，塔顶设有冷凝器，塔底设有再沸器。气、液相回流是指原料从塔中部适当位置进入塔内，当液体流至塔底建立液面后，再沸器加热使之部分气化。蒸气在塔内逐级上升。当蒸气到达塔顶时，由冷凝器将其部分或全部冷凝，其凝液一部分返回塔内作为回流，另一部分作为液相产品采出。回流液沿塔逐板下流的过程中与上升气体多次逆向接触及分离，在接触过程中发生传质和传热。当流至塔底时，经再沸器加热部分气化，其气相返回塔内作气相回流，而液相部分作为塔底的产品采出。气液相回流是精馏重要特点。图3-1 连续精馏过程图3-2 板式精馏塔 Fig.3-1 Continuous distillation process Fig.3-2 Plate distillation column 4.1.1精馏段以二元混合物精馏为例，当气相上升至进料板以上第n板时，则与上方(n-1)板流下的液相接触混合。由于气相中的难挥发组分B(俗称重组分)高于液相的平衡气组成(1-y n-1)，因过程是趋向平衡的，所以重组分由气相向液相转移。同时，液相中易挥发组分A(俗称轻组分)X n-1其气相所平衡的液气组成X n+1，为此，液相轻组分A向气相内转移，相互传质的结果，使上升气相轻组分增浓，下降液相重组分增浓。当该气相在继续上升过程中，同理，气相轻组分得到不断精制和增浓。为此，称进料板上方塔段为精馏段。在精馏段，气相在上升的过程中，气相轻组分不断得到精制，在气相中不断地增浓，在塔顶获轻组分产品。 4.1.2提馏段在进料板以下(含进料板)液相沿塔逐级流下时，同上分析可知，在某一板上与上升气体接触混合时，该液相中的轻组分向气相中转移，而气相中的重组分则向液相中转移，使液相中重组分增浓。当液相下流过程中，气相会不断将液相中轻组分提出，使气相中重组分B 返回液相。为此，称进料板以下(含进料板)塔段部分为提馏段。在提馏段，其液相在下降的过程中，其轻组分不断地提馏出来，使重组分在液相中不断地被浓缩，在塔底获得重组分的产品。精馏过程与其他蒸馏过程最大的区别，是在塔两端同时提供纯度较高的液相和气相回流，为精馏过程提供了传质的必要条件。提供高纯度的回流，使在相同理论板的条件下，为精馏实现高纯度的分离时，始终能保证一定的传质推动力。所以，只要理论板足够多，回流足够大时，就能在塔顶得到高纯度的轻组分产品，而在塔底获得高纯度的重组分产品。

(完整版)精馏塔工作原理

精馏塔单元一、工作原理简述二、典型精馏塔动画演示三、工艺流程简介四、组态画面及设备说明一、工作原理简述精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。精馏塔以进料板为界，上部为精馏段，下部为提留段。一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。二、精馏塔动画演示 1.板式塔结构

2.板式塔工作原理

三、工艺流程简介本单元是一种加压精馏操作，原料液为脱丙烷塔塔釜的混合液，分离后馏出液为高纯度的C4产品，残液要是C5以上组分。 67.80C的原料液经流量调节器FIC101控制流量（14056Kg/h）后，从精馏塔DA405的第16块塔板（全塔共32块塔版）进料。塔顶蒸气经全凝器EA419冷凝为液体后进入回流罐FA408；回流罐FA408的液体由泵GA412A/B抽出，一部分作为回流液由调节器FC104控制流量（9664KG/H）送回DA405第32层塔板；另一部分则作为产品，其流量由调节器FC103控制（6707Kg/h）。回流罐的液位由调节器LC103与FC103构成的串级控制回路控制。DA405操作压力由调节器PC102分程控制为5.0Kg/m2。同时调节器PC101将调节回流罐的气相出料，保证系统的安全和稳定。塔釜液体的一部分经再沸器EA408A/B回精馏塔，另一部分由调节器FC102控制流量（7349Kg/h）,作为塔底采出产品。调节器LC101和FC102构成串级控制回路，调节精馏塔的液位。再沸器用低压蒸气加热，加热蒸气流量由调节器TC101控制，其冷凝液送FA414。FA414的液位由调节器LC102调节。四、组态画面及设备

精馏塔中精馏过程的原理

精馏塔中精馏过程的原理精馏是一种常用于分离混合物的方法，它是基于混合物中各组分沸点不同的原理而进行的。在精馏过程中，混合物被加热至沸点以上，然后再经过冷凝，使其中沸点较高的组分被分离出来。精馏塔是一种用于进行精馏过程的设备，它主要由一个塔体、进料口、塔板、引流管、液位计、沸点计等组成。下面就来详细解析一下精馏塔中精馏过程的原理。 1. 精馏塔的结构精馏塔通常由一个塔体和一个加热器组成，该塔体内部设有塔板，塔板上分布着许多小孔，其中塔板之间又相互隔开。混合物从塔体的进料口部进入塔体，经过加热器加热，被蒸发分离出来的气体会从塔板上的小孔中流出，进入下一个塔板。然后再从下一层塔板上流出，进入下一个塔板，如此循环，整个塔体内的混合物不断被加热、蒸发，冷却、凝结，最终分离出各组分。 2. 精馏的原理精馏的原理是根据混合物中各组分沸点不同的原理进行的分离。在混合物加热至沸点以上时，其中沸点较低的组分首先被蒸发分离出来，随着温度的升高，沸点高的组分也会逐渐蒸发，最后被冷凝于塔顶部分离出来。当混合物进入精馏塔后，沸点较低的组分先蒸发出来，通过下一个塔板上的小孔进入下一塔板。在下一塔板上，气体被再次加热，继续升高温度，使得沸点较高的组分也逐渐蒸发出来。如此往复，最终使得各组分被分离出来，沸点较低的组分被分离在塔底，沸点较高的组分则被分离在塔顶。通过在塔体上设置不同的温度，可以将不同沸点的组分分离出来，从而完成物质混合物的分离。 3. 精馏塔的操作过程在进行精馏操作时，应该进行以下步骤：（1）将待分离的混合物加入精馏塔中，并加热至沸点以上。在加热的过程中，应该逐渐增加加热功率，避免发生剧烈沸腾。（2）将沸点较低的组分在塔底部分离出来，通过引流管排出。（3）随着沸点的升高，沸点高的组分逐渐分离出来，如此往复，直到完全分离出所有组分。在过程中可以通过液位计和沸点计等仪器进行监测。（4）停止加热后，将分离出的各组分分别采集收容，完成分离过程。 4. 精馏塔的应用

精馏塔的原理和流程

精馏塔的原理和流程精馏塔是一种常见的化工设备，主要用于分离混合物中的不同组分。它的原理是利用不同组分的沸点差异，通过加热和冷却的交替作用，将混合物中的各个组分逐一分离出来。下面我们来详细了解一下精馏塔的原理和流程。一、精馏塔的原理精馏塔的原理是基于沸点差异的。在混合物中，不同组分的沸点不同，因此在加热的过程中，沸点较低的组分会先蒸发出来，而沸点较高的组分则会留在混合物中。通过这种方式，我们可以将混合物中的各个组分逐一分离出来。具体来说，精馏塔的原理可以分为以下几个步骤： 1.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。 2.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。 3.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。 4.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组

分。 5.重复：这个过程会一直重复，直到所有的组分都被分离出来。二、精馏塔的流程精馏塔的流程可以分为以下几个步骤： 1.进料：将混合物加入精馏塔的塔底。 2.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。 3.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。 4.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。 5.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。 6.排出：剩余的混合物会从塔底排出。 7.重复：这个过程会一直重复，直到所有的组分都被分离出来。需要注意的是，精馏塔的流程是一个连续的过程，每个步骤都需要

严格控制，才能保证分离效果。此外，不同的混合物需要采用不同的操作条件，比如温度、压力、冷却器的位置等等，这些都需要根据具体情况进行调整。三、精馏塔的应用精馏塔是一种非常常见的化工设备，广泛应用于石油化工、化学工业、制药工业等领域。它可以用来分离各种混合物，比如石油中的不同馏分、化学品中的不同成分、药品中的不同成分等等。通过精馏塔的分离，我们可以得到纯度较高的单一组分，这对于后续的加工和应用非常重要。精馏塔是一种非常重要的化工设备，它的原理和流程都非常复杂，需要严格控制各个环节，才能保证分离效果。在实际应用中，我们需要根据具体情况进行调整，以达到最佳的分离效果。

空分精馏塔工作原理

空分精馏塔工作原理空分精馏塔工作原理 1. 空分精馏塔的定义空分精馏塔是一种在化工工艺中常用的设备，主要用于将混合气体中的组分进行分离和纯化的过程。它常被应用于制氧、分离空气中的氮气和氧气等工业过程中。 2. 塔内分离原理在空分精馏塔内，利用物质的汽化、凝结等特性，将混合气体中的组分分离开来。这是基于组分之间的分子量差异、沸点差异或吸附特性等原理实现的。组分分子量差异分离空分精馏塔中，通过调节塔内的温度和压力，使得分子量较小的组分较易汽化，而分子量较大的组分相对较难汽化。然后，将汽化的组分在塔内上升时进行分离，在不同的高度采集所需的组分。组分沸点差异分离根据物质的沸点差异，分别设置塔内的高温区和低温区，使得容易沸点较低的组分在高温区汽化，随后在低温区凝结，实现组分的分离和收集。

吸附特性分离某些气体在特定的吸附材料上具有吸附特性，利用该特性可以实现对混合气体中的组分进行吸附分离。通过在塔内设置特定的吸附剂，使得各个组分在吸附剂上的停留时间不同，从而实现组分的分离。 3. 空分精馏塔的工作过程空分精馏塔的工作过程通常分为精馏部分和回流部分两个阶段。精馏部分的工作在塔的上部，混合气体进入塔内，由进料口进入精馏部分。在精馏部分中，混合气体通过塔底的加热器加热，产生汽化，然后向上升。在上升过程中，混合气体会与塔内冷凝器中来自下部的回流液相接触，发生传质和传热，从而实现部分组分的分离。回流部分的工作在塔的底部，从冷凝器中回流的液体经过精馏部分后，会产生多个液相平衡。其中，塔底部的位于温度较高区域的液相称为中间回流液，而塔的顶部位于温度较低区域的液相称为顶回流液。这两个回流液通过相应的管道返回塔内，以保持塔的稳定运行并提高分离效率。4. 空分精馏塔的应用空分精馏塔广泛应用于各个化工行业，例如制氧设备中的主要设备就是空分精馏塔。此外，在液化空气、天然气液化、烟煤制气等工艺中，也离不开空分精馏塔的应用。

精馏装置-板式塔的结构和原理

精馏塔是进行精馏的一种塔式汽液接触装置。作为精馏过程的主要设备，有板式塔与填料塔两种主要类型。根据操作方式又可分为连续精馏塔与间歇精馏塔。今天就带大家了解板式塔的结构和原理。一、板式塔板式塔通常是由一个圆柱型的壳体及沿塔高按一定的间距水平设置的若干层塔板（或塔盘）所组成。

板式塔实物图

板式塔结构图二、板式塔塔板板式塔的塔板可分为有降液管及无降液管两大类。有降液管的一般液体呈错流式，无降液管的液体呈逆流式。板式塔由塔板不同可以分为泡罩塔、浮阀塔、筛板塔、舌型板和斜孔板

等等。其中以泡罩塔，浮阀塔和筛板塔在工业生产中使用最为广泛。三、泡罩塔泡罩塔板是工业上应用最早的塔板，它由升气管及泡罩构成。泡罩安装在升气管的顶部，分圆形和条形两种，以前者使用较广。泡罩有f80、f100和f150mm三种尺寸，可根据塔径大小选择。泡罩下部周边开有很多齿缝，齿缝一般为三角形、矩形或梯形。泡罩在塔板上为正三角形排列。泡罩边缘开有纵向齿缝，中心装升气管。升气管直接与塔板连接固定。塔板下方的气相进入升管，然后从齿缝吹出与塔板上液相接触进行传质。由于升气管作用，避免了低气速下的漏液现象。

优点：该塔板操作弹性，塔效率也比较高，运用较为广泛。缺点：是结构复杂，塔压降低，生产强度低，造价高。四、筛板塔筛孔塔板简称筛板，其结构特点是在塔板上开有许多均匀小孔，孔径一

般为3～8mm。筛孔在塔板上为正三角形排列。塔板上设置溢流堰，使板上能保持一定厚度的液层。筛板塔的优点是结构简单、造价低，生产能力大，板上液面落差小，气体压降低，同时塔板效率较高。

精馏塔课程设计总结

精馏塔课程设计总结精馏塔是一种常见的化工设备，广泛应用于石油、化工、制药等领域。本文将从精馏塔的基本原理、设计要点以及常见问题等方面进行总结。一、精馏塔的基本原理精馏塔是通过将混合物加热至沸点，利用不同组分的沸点差异来实现分离的设备。在精馏塔中，混合物首先进入塔底，经过加热后产生蒸汽，然后在塔内与下降的液相进行传质传热，并在不同的塔板上逐渐分离。较轻的组分会向上升蒸汽相移动，而较重的组分则会沉入下降的液相中。经过多个塔板的作用，最终实现了组分的分离。二、精馏塔的设计要点 1. 塔板：精馏塔中的塔板是实现传质传热的关键部件。塔板的设计应考虑到液相和蒸汽相之间的传质传热效率，通常采用带孔的金属板或填料来增加有效传质传热面积。 2. 进料位置：进料在精馏塔中的位置对分离效果有重要影响。通常情况下，进料应置于塔顶或塔底位置，以便实现较好的分离效果。 3. 温度梯度：精馏塔中应保持适当的温度梯度，以促进组分的分离。一般情况下，塔底温度较高，逐渐向塔顶降低。 4. 塔顶冷凝器：塔顶冷凝器用于将蒸汽相中的组分冷凝为液相，以便进行收集或回流。冷凝器的设计应考虑到冷却效果和液相回流的控制。

5. 塔底加热器：塔底加热器用于提供塔底的热量，使混合物达到沸点并产生蒸汽。加热器的设计应考虑到热量传递效率和能源消耗等因素。三、常见问题及解决方法 1. 塔板堵塞：由于操作不当或不良的进料质量，塔板可能会堵塞。解决方法包括清洗塔板、优化进料质量等。 2. 分离效果不理想：分离效果不理想可能是由于设计不合理或操作不当导致的。可以通过调整温度、压力或增加塔板数目等方式来改善分离效果。 3. 能耗过高：能耗过高可能是由于加热器设计不合理或操作不当导致的。可以通过优化加热器结构、调整进料位置或改善冷凝器效果等方式来减少能耗。精馏塔的设计需要考虑塔板、进料位置、温度梯度、塔顶冷凝器和塔底加热器等要点。在实际操作中，还需注意解决常见的问题，如塔板堵塞、分离效果不理想和能耗过高等。通过合理设计和操作，能够提高精馏塔的分离效果，降低能耗，实现经济高效的生产。
