2019年人教版九年级物理上册同步学习指导-第15章 第4节 电流的测量

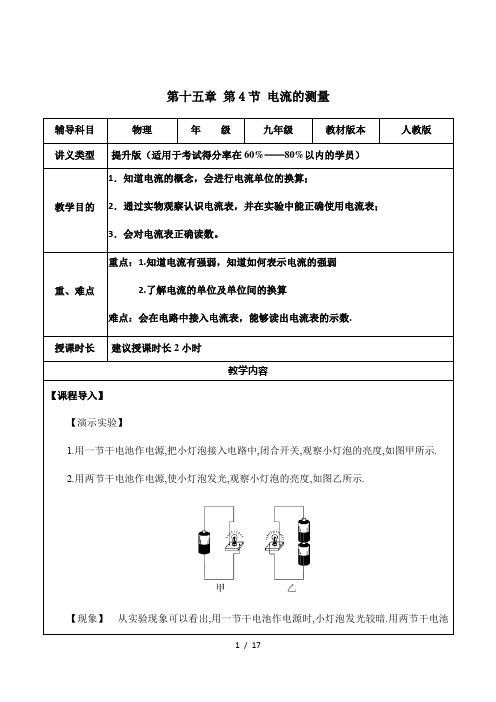

15.4 电流的测量
【高频考点】
电流表的读数方法（重点）
【典例】如图所示是一只电流表的表盘，用该电流表测电流时，若选
用的是“—”、“0.6”两接线柱，则刻度盘每一小格表示，指针所
指示电流为；若选用的是“—”、“3”两接线柱，刻度盘每一小格表
示，指针所指示的电流为。
【规律总结】
❶单位换算技巧：进行单位换算时，单位换，数不变，大化小乘以进率，小化大除以进率。
❷判断电流表测量对象的方法：将电流表断开，分析哪些用电器不能工作，则断开的电流表测量的就是这些用电器的电流。
❸电流表的读数方法：可简记为：“一看接线柱，确定量程数；二看每小格，明确分度值；三看指针处，正视仔细读。”
【易错警示】
读数时不能根据量程确定每大格和每小格所表示的电流值导致读数易出错。
【新知梳理】
❶表示电流强弱的物理量是，用字母表示，它的单位是安培，简称安，符号是A 。
❷电流单位的换算关系：1 mA = A； 1μA = A。
❸测量电流的仪表叫，符号为，实验室常用的电流表有两个量程： A和
A。
❹电流表使用时的规则：电流表要在电路中；电流要从电流表的接线柱流入接线柱流出，否则指针反偏；正确选择量程；绝对不允许直接把电流表连到电源两极上。
❺使用电流表测量时选择适当的量程：先选量程，用开关，若被测电流在0. 6~3 A，可以用量程测量，若被测电流小于0. 6 A，则换用量程。
【基础过关】
知识点一电流的强弱
1.关于电流，下列说法中错误的是（）
A.电流是表示电流强弱的物理量
B.家用照明灯正常工作电流约为0. 2 A，合2 000 mA
C.电流的单位是安培，符号是“A”
D.电流的符号是单位可以用毫安，也可以用微安
2.通过电视机的电流为0. 5 A合mA或μA，电子表中的电流约 2 μA，合mA
或A。
知识点二电流的测量
3.如图所示，用电流表测灯L1中的电流的四幅电路图中，正确的是（）
4.（易错题）图中电流表的示数为A；若接在接线柱“3”上，示数为 A 。
5.请你用笔画线代替导线，将图中的两灯连成串联电路，用电流表测量电路的电流。
【能力提升】
6.关于电流表的使用，下列说法中错误的是（）
A.电流表必须和被测用电器串联在电路中
B.让电流从电流表的“ + ”接线柱流入，从“—”接线柱流出
C.事先不能估计电路中电流时，先用小量程试触
D.电流表两接线柱不能与电源两极直接相连接
7.（福州中考）如图所示电路，闭合开关，以下判断正确的是（）
A.灯L1、L2串联
B.电流表测灯L1电流
C.电流表测灯L2电流
D.电流表测总电流
8.（2018秋・会武期中）“用电流表测量电流"的实验电路如图所示，其中能
正确测出小灯泡L1中电流的是（）
9.有0~0. 6 A和0~3 A两个量程的电流表，小明在某次测量中使用0~0. 6 A这一量程。从0~3 A 量程的
刻度盘上发现指针正好指在2. 3 A的刻度线上，则测得实际电流为（）
A. 0. 43 A
B. 0. 46 A
C. 0. 7 A
D. 2. 3 A
10.（易错题）如图所示，电路的O中有一个是电流表，另外三个是用电器，下
面四种说法中正确的是（）
A.a、b、c为用电器，d是电流表
B.a、c、d为用电器，b是电流表
C.b、c、d为用电器，a是电流表
D.a、b、d为用电器，c是电流表
11.某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合
开关后，灯L1（选填“亮”或“不亮”），此时电流表测量的是
通过灯的电流。
【点拨】从电路图可以看出电流表与灯泡L1并联，电流表相当于导线，
灯泡L1被短路，电流表与灯泡L2串联在电路中。
12.如图所示是三个同学在使用电流表时出现的情况，可以看出，甲的原因是，
乙的原因是，丙的原因是。
13.根据如图甲所示的电路图，用笔画线代替导线，连接图乙实物电路（要求导线不能交叉）。
【思维拓展】
14.如图所示是用电流表测量电流的实物连接图，请按要求回答问题。
（1）图甲中电流表测量的是通过灯泡的电流。
（2）如果电流表的示数如图乙所示，则电流表测出的电流是 A。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，则应将导线（选填“a”或“b”）的右端接在电流表的（选填“—"“0. 6”或“3”）接线柱上。
15.4 电流的测量
【高频考点】
电流表的读数方法（重点）
【典例】如图所示是一只电流表的表盘，用该电流表测电流时，若选
用的是“—”、“0.6”两接线柱，则刻度盘每一小格表示，指针所
指示电流为；若选用的是“—”、“3”两接线柱，刻度盘每一小格表
示，指针所指示的电流为。
【解析】选用不同的量程时，分度值也不同，指针所指的位置对应的
电流值也不同。当选用“—”和“0. 6"两个接线柱时，电流表量程为0~0. 6 A，其分度值即每一小格所代表的电流为 0. 02 A，此时指针偏转26个小格，因此指针所指的位置所示电流为0.52A。当选用“—"和“3" 两个接线柱时，电流表量程为0 ~3 A，其分度值即每一小格所代表的电流为0. 1 A，因此指针所指的位置所示电流为2. 6 A。
【答案］0. 02 A；0. 52 A；0. 1 A；2.6 A
【规律总结】
❶单位换算技巧：进行单位换算时，单位换，数不变，大化小乘以进率，小化大除以进率。
❷判断电流表测量对象的方法：将电流表断开，分析哪些用电器不能工作，则断开的电流表测量的就是这些用电器的电流。
❸电流表的读数方法：可简记为：“一看接线柱，确定量程数；二看每小格，明确分度值；三看指针处，正视仔细读。”
【易错警示】
读数时不能根据量程确定每大格和每小格所表示的电流值导致读数易出错。
【新知梳理】
❶表示电流强弱的物理量是，用字母表示，它的单位是安培，简称安，符号是A 。
❷电流单位的换算关系：1 mA = 10 -3A； 1μA = 10 -6A。
❸测量电流的仪表叫电流表，符号为○A，实验室常用的电流表有两个量程： 0~0.6 A和 0 ~3 A。
❹电流表使用时的规则：电流表要串联在电路中；电流要从电流表的正接线柱流入负接线柱流出，否则指针反偏；正确选择量程；绝对不允许直接把电流表连到电源两极上。
❺使用电流表测量时选择适当的量程：先选大量程，用开关试触，若被测电流在0. 6~3 A，可以用大量程测量，若被测电流小于0. 6 A，则换用小量程。
【基础过关】
知识点一电流的强弱
15.关于电流，下列说法中错误的是（ B ）
A.电流是表示电流强弱的物理量
B.家用照明灯正常工作电流约为0. 2 A，合2 000 mA
C.电流的单位是安培，符号是“A”
D.电流的符号是单位可以用毫安，也可以用微安
16.通过电视机的电流为0. 5 A合 500 mA或 5X105μA，电子表中的电流约 2 μA，合 2×10-3 mA
或 2×10-6 A。
知识点二电流的测量
17.如图所示，用电流表测灯L1中的电流的四幅电路图中，正确的是（ C ）
18.（易错题）图中电流表的示数为 0.32 A；若接在接线柱“3”上，示数为 1.6 A 。
19.请你用笔画线代替导线，将图中的两灯连成串联电路，用电流表测量电路的电流。
解：解答如图：
【能力提升】
20.关于电流表的使用，下列说法中错误的是（ C ）
A.电流表必须和被测用电器串联在电路中
B.让电流从电流表的“ + ”接线柱流入，从“—”接线柱流出
C.事先不能估计电路中电流时，先用小量程试触
D.电流表两接线柱不能与电源两极直接相连接
21.（福州中考）如图所示电路，闭合开关，以下判断正确的是（ B ）
A.灯L1、L2串联
B.电流表测灯L1电流
C.电流表测灯L2电流
D.电流表测总电流
22.（2018秋・会武期中）“用电流表测量电流"的实验电路如图所示，其中能
正确测出小灯泡L1中电流的是（C）
23.有0~0. 6 A和0~3 A两个量程的电流表，小明在某次测量中使用0~0. 6 A这一量程。从0~3 A 量程的
刻度盘上发现指针正好指在2. 3 A的刻度线上，则测得实际电流为（ B ）
A. 0. 43 A
B. 0. 46 A
C. 0. 7 A
D. 2. 3 A
24.（易错题）如图所示，电路的O中有一个是电流表，另外三个是用电器，下
面四种说法中正确的是（B）
A.a、b、c为用电器，d是电流表
B.a、c、d为用电器，b是电流表
C.b、c、d为用电器，a是电流表
D.a、b、d为用电器，c是电流表
25.某同学要用电流表测量通过灯L1的电流，连接的电路图如图所示。闭合
开关后，灯L1不亮（选填“亮”或“不亮”），此时电流表测量的是通
过灯 L2 的电流。
【点拨】从电路图可以看出电流表与灯泡L1并联，电流表相当于导线，
灯泡L1被短路，电流表与灯泡L2串联在电路中。
26.如图所示是三个同学在使用电流表时出现的情况，可以看出，甲的原因是电流表的正负接线柱接反
了，乙的原因是电流表的量程选用太大了，丙的原因是电流表的量程选用太小了。
27.根据如图甲所示的电路图，用笔画线代替导线，连接图乙实物电路（要求导线不能交叉）。
解：解答如图：
【思维拓展】
28.如图所示是用电流表测量电流的实物连接图，请按要求回答问题。
（1）图甲中电流表测量的是通过灯泡 L2的电流。
（2）如果电流表的示数如图乙所示，则电流表测出的电流是 1.4 A。
（3）如果要用电流表测量通过L1和L2的总电流，且只允许移动一根导线，则应将导线 b （选填“a”或“b”）的右端接在电流表的—（选填“—"“0. 6”或“3”）接线柱上。
