车身涂层外观质量检验标准
车身涂层外观质量检验标准
一．主题内容与适用范围
1.1 本标准规定了合肥昌河公司生产的汽车涂层外观的质量要求。
1.2 本标准适用于合肥昌河公司生产的各种汽车的涂层外观质量检验，也适用于涂装车间涂料涂层的外观质量检验。
二．涂层外观标准
2.1.1 外表面涂层区域划分为：A区、B区
A区：车厢内表面所有可见区域，开门可见的车身门槛、立柱、门框及门边等。
B区：车身外侧表面门把手棱线以下至车身底部，顶盖除S区以外其它区域。
2.1.2 内表面涂层区域划分为：C、D区
C区：车厢内表面所有可见区域，开门可见的车身门槛、立柱、门框及门边等。
D区：四轮罩下表面，驾驶室内前壁板，发动机舱及舱盖内表面，加油口盖内，门铰链装配处等。
2.2 涂装产品合格标准
项目 A 区B区C区D区
表面状态漆膜光滑、平整、洁净、无多余物（特殊标志除外）
光泽200：80％以上；600：90％以上目视有光泽
色差与标准色板无差异（目视）与外表面颜色一致与外表面颜色基本一致
气泡凹陷不允许存在能识别
出的气泡、凹陷
不允许有直径≥
1.0㎜的缺陷。
允许：①至多3
个直径0.8～1.0
㎜的缺陷；
②直径≤0.8㎜
的缺陷：
缺陷间距均应在
30㎝以上。
不允许存在直径≥
1.5㎜的缺陷；
允许存在直径≤
1.5㎜的缺陷，但其
间距应在30㎝以
上。
不允许存在直径≥2.0㎜的缺陷；
允许存在直径≤2.0的缺陷，但其
间距应在30㎝以上。
发青50㎝目视；不允许存在能识别出的发青允许局部有轻微发
青
遮盖，不露底
流淌流坠不允许存在流淌、流
坠
允许下边缘存在
2处轻微流挂（长
度≤3㎜、宽度
≤7㎜》
允许边角、端部存
在长度≤4㎜、宽度
≤8㎜流挂
不很明显
发花50㎝目视；无明显发花允许轻微发花遮盖较好砂纸纹无明显的砂纸纹允许有轻微砂纸纹
划伤不允许存在能识别出的划伤允许局部有轻微划
伤
不很明显
颗粒不允许存在直径不允许存在直径不允许存在直径≥无密集大颗粒；无异物（如多余
≥0.8㎜的颗粒。
①同一面最多2个
直径0.5～0.8
㎜的颗粒；
②同一部位最多4
个直径0.3～
0.5㎜的颗粒；
③直径≤0.3㎜的
颗粒；但颗粒间
距在30㎝以上。≥1.0㎜的颗粒。
①同一面最多
2个直径
0.8～1.0㎜
的颗粒；
②同一部位最
多4个直径
0.5～0.8㎜
的颗粒；
③直径≤0.5㎜
的颗粒；但颗粒
间距在30㎝以
上。
1.0㎜的颗粒。
允许：
①至多5个直径
0.8～1.0㎜的
颗粒；
②直径< 0.6㎜的
颗粒；但颗粒间距
均应在20㎝以上。
胶、纸胶带等）及其造成的缺陷。
桔皮50㎝目视；无明显桔皮允许存在轻微桔皮毛刺不允许存在能识别的银底毛刺允许存在轻微银底
毛刺
针孔无明显针孔允许存在轻微针孔抛光痕迹不允许存在能识别出的抛光痕迹允许存在轻微抛光
痕迹
修补不良目视不允许存在易识别的色差、修补边界及其它瑕疵；修补漆膜达到实干。目视允许存在轻微色差、修补边界；修补漆膜应达到表
干。
部件更换允许部件更换，但换件后必须符合本标准中所对应的各项具体要求。注：其它未说明缺陷参照本标准执行，争议缺陷由相关部门现场确定。
三.涂膜缺陷判断流程
序号型式判断流程
小修中修返线重涂
1 内部漆膜
缺陷
①局部毛刺；
②铰链、门卡具引起的缺
陷；
③小流坠；
④局部失光（可抛光）；
⑤气泡、凹陷；
⑥砂纸纹；
⑦局部发花；
⑧直径≥0.8mm或密集颗
粒；
⑨C、D区局部露底；
⑩C、D区油漆（胶）粘合。
①C、D区局部银底流挂、
流痕；
②C、D区局部清漆流挂、
流痕；
③C、D区局部失光（补
清漆）；
④C、D区大的异物颗粒；
⑤C、D区局部严重桔皮；
⑥C、D区油漆粘合；
⑦C、D区多余胶。
①C区严重流挂；
②C区大面积漏涂。
2 外部漆膜
缺陷
①局部毛刺；
②工艺孔引起的缺陷；
③端部流坠
④局部光泽不够
⑤A:直径≥0.4mm,和密集
的颗粒
⑥B:直径≥0.6mm和密集
的颗粒
⑦局部小面积针孔。
① A.B区小磕碰划伤
② A.B区少量杂漆（色）
点
③边框气泡、局部小凹
陷
④ A.B区少量较明显残
胶、疤痕。
⑤ A.B区端部边角等存
在少量较明显流痕。
① A.B区大量杂漆（色）
点。
② A.B区存在严重流挂
③ A.B区存在大量明显颗
粒
④ A.B区存在严重发青和
发花。
⑤ A.B区大面积针孔（换
门除外）
⑥ A.B区串色或不完整涂
膜。
⑦ A.B区严重凹陷、磕碰、
划伤（换门除外）
⑧ A.B区砂纸纹
⑨整车严重桔皮
⑩ A.B区大面漆失光
注：其它未说明缺陷参照本标准执行。
四，涂抹厚度要求
4．1 膜厚测量点共21个（外14，内7）。
4．2外表面膜厚：金属漆 70um,本色漆 50um.外表面电泳漆膜厚基准22um.
4. 3 内表面膜厚：金属漆 55um,本色漆 45um.内表面电泳漆膜厚基准12um.确保
遮盖。
4．4重复返线后的涂膜总厚度不得超过200um，否则判为报废。
五.本标准自2010年3月26日起暂行。
油漆外观质量检查标准【合集】4
油漆外观质量检查标准【合集】4 涂装外观质量检查标 准 ..................................................................... . (1) 油漆相关质量检验标 准 ..................................................................... . (2) 涂装外观质量检查标准 1主题和适用范围: 本标准规定了公司的涂装外观质量检查内容和方法，适用于油漆的外观质量检查。 2术语: 2.1色差:涂层颜色与规定的标准颜色有差异的现象。 2.2颗粒与异物: 涂层表面粘附尘粒、涂料沉淀物、线头等物质影响涂层外观质量的现象。 2.3缺漆(露底):涂层表面漏喷或虚枪，局部显露底层的现象。 2.4流痕:涂层局部过厚产生的漆液流坠条痕的现象。 2.5缩孔(麻点):涂层中混入油污等异物，在局部湿漆膜上产生表面张力的变化，引起涂层局部收缩而产生的凹坑。 2.6针孔(气孔):溶剂不当或烘干条件不当引起突破涂层的针状小孔穴。 2.7 起皱:涂层表面呈现凸凹不平，无规则的线状折皱现象。 2.8桔皮:涂层表面呈现桔子皮状的不平滑现象。 2.9渗色、发花:底漆颜色渗到面漆层或面漆搅拌不均匀产生的杂色现象。 2.10擦伤划痕:成膜后的涂层在外力作用下产生的线状或片状擦痕。 2.11生锈:底材受腐蚀，使涂层表面出现锈痕的现象。
2.12杂漆:涂层表面被异色涂料沾污的现象。 2.13打磨痕:修补涂层缺陷时，打磨产生的现象。 2.14光斑和雾圈:涂层局部修补后，光泽高的补漆区形成光斑，周围漆膜不完整的漆雾散落区形成雾圈。 2.15坑包:因磕碰产生的凸凹现象。 2.16涂层不干:由于涂料组成或烘干制度不当引起漆膜干燥不良的现象。 2.17胶上漆膜开裂:胶与漆的应力不同引起的密封胶条上漆膜开裂现象。 2.18水迹点:由于涂装时零件上的水点引起的漆膜表面上产生凹点或露底现象。 3检查区域划分: 按汽车使用条件和对涂层质量的要求，从高到低分为A、B、C、D四个区域 A 区:影响外观最明显的部位。包括:左右外侧表面腰线以上(不包括腰线部分)车窗以下区域，前外表面前围板，左右侧围外盖板外表面。 B区:影响外观较明显部分。包括:车身前围及侧围的其他部分(A区以外部分)，左右前支柱，左右侧围外盖板外表面，保险杠上表面及前表面，车身内部内饰后可见部分。 C区:人站立时不易看见的部位或装饰性要求不高部位。包括:顶盖外表面(包括流水槽)，后围外表面，前风窗玻璃以上部分，开门时可见的门框和立柱表面及门侧边。 D区:人站立时看不到的部位或对装饰性不做要求的部位。包括:车门下端面，车身内饰后不可见部分车身下部。 A、B区外表面各零件总成表面距离边缘10mm 部分按下一级区域要求检查。 见附图:车身分区附图。 4判定标准: 见附表:涂装外观质量检查标准附表。 油漆相关质量检验标准 涂层的分区:
汽车漆面 标准
汽车漆面标准 1.漆面材料 汽车漆面材料主要包括油漆、清漆、树脂等。这些材料应具有耐候性、耐腐蚀性、易涂装性以及与基材的附着力等性能。在选择漆面材料时，应根据车辆的使用环境、涂装工艺要求以及维修保养等因素进行综合考虑。 2.漆面厚度 汽车漆面厚度一般是指油漆或清漆的涂层厚度。漆面厚度是衡量漆面质量的重要指标之一。标准的漆面厚度应在一定范围内，且各部分厚度应均匀一致。检测漆面厚度可以使用漆面厚度计进行测量。 3.漆面硬度 汽车漆面的硬度是指漆面抵抗刮伤、碰撞和磨损的能力。漆面硬度是衡量漆面质量的重要指标之一。一般来说，硬度高的漆面抗刮伤性能较好，但过于硬脆的漆面易开裂。标准的漆面硬度应在一定范围内，且各部分硬度应均匀一致。检测漆面硬度可以使用硬度计进行测量。 4.漆面光泽度 汽车漆面的光泽度是指漆面反射光线的能力。漆面光泽度是衡量漆面质量的重要指标之一。一般来说，高光泽度的漆面看起来更加光亮、美观，而低光泽度的漆面则较为黯淡。标准的漆面光泽度应在一定范围内，且各部分光泽度应均匀一致。检测漆面光泽度可以使用光泽度计进行测量。 5.漆面色差 汽车漆面的色差是指不同部分或整体漆面色泽不一致的程度。色差是衡量漆面质量的重要指标之一。一般来说，色差小的漆面看起来更加协调、美观，而色差大的漆面则会影响车辆的整体视觉效果。检测漆面色差可以使用色差计进行测量。 6.漆面耐候性 汽车漆面的耐候性是指漆面抵抗紫外线、臭氧、雨水等环境因素的能力。耐候性是衡量漆面质量的重要指标之一。一般来说，耐候性好的漆面不易老化、
褪色和龟裂，而耐候性差的漆面则较易受环境因素的影响。检测漆面耐候性可以使用老化试验设备进行模拟试验。 7.漆面耐擦洗性 汽车漆面的耐擦洗性是指漆面抵抗清洗剂、摩擦等外力作用的能力。耐擦洗性是衡量漆面质量的重要指标之一。一般来说，耐擦洗性好的漆面不易被清洗剂侵蚀，同时也能经受住日常使用的摩擦。检测漆面耐擦洗性可以使用耐擦洗试验设备进行模拟试验。

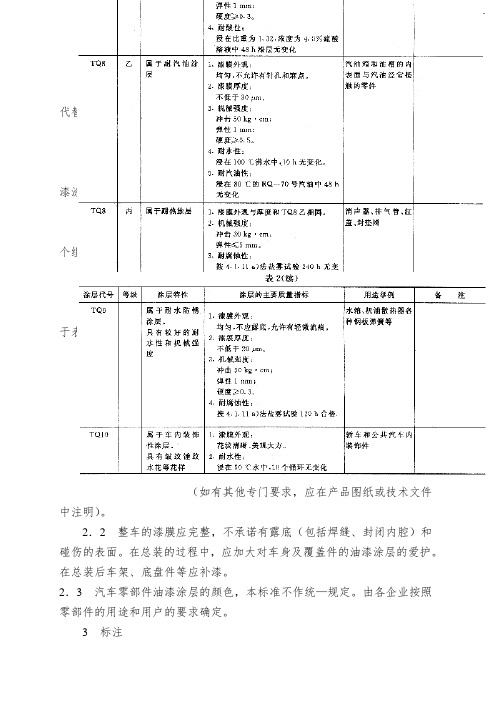

中华人民共和国汽车行业标准汽车油漆涂层QC-T484-1999
