浅析精密水准测量在地面沉降监测中应用
精密水准测量在地面沉降监测中的应用
精密水准测量在地面沉降监测中的应用沉降观测是根据建筑设置的沉降观测点与沉降基准点进行观测，用相对数值来表示建筑的沉降程度。
一般沉降观测基准点网由多个沉降基准点和沉降工作基点组成。
沉降基准点是进行建筑沉降观测工作的基准和参照，它应设置在建筑变形影响范围以外，且位置稳定、易于长期保存的地方。
沉降工作基点是当沉降基准点不能直接引用为便于现场测量作业而设置的相对稳定的测量点。
文章主要对精密水准测量在地面沉降监测中的应用内容进行了阐述，以供参考。
标签：地面沉降；精密水准测量；监测应用【文献标识码】A随着城市建设的迅速发展，逐步建立了全市统一高程控制网，并定期与国家水准基点进行联测，比较准确的掌握了市区地面高程的变化。
通过各种监测技术的应用，掌握地面沉降时空分布规律，进一步查明地面沉降的原因，掌握沉降规律，提出控制沉降的措施意见，保障规模不断扩大、数量不断增加的重大基础设施的运营安全。
1、地面沉降监测基准网建设地面沉降基准网是地面沉降监测的主要参考标准，而且，监测网的形式应结合水准路线形式进行相应的设计，通常地面沉降监测基准网的建设都会将多条路线组成水准网，进而保证一定数量的共同点。
并在实际监测过程中，结合监测的侧重点明确水准监测网的监测周期，当然，在此过程中应根据水准网建设的相关规范要求进行监测，并要对监测现场的各项监测数据质量进行严格的控制，从而保证水准网监测的有效性。
如果不能准确把握组网平差时，将很难保证监测数据的准确性，从而基点沉降位移检查造成难度大的情况，更难以确定地面沉降的具体数据。
在利用监测基准网实施周期性观测之后，需要对其区分观察误差或点位沉降引起的点位高程差异原因，以便于对水准点位的稳定性进行分析。
通常在地面沉降监测中，需要由基准点逐渐开始进行水准联测，并根据间接平差原理对平差进行逐一的计算，从而提升平差计算的有效性，同时也更有利于监测点近似高程的计算。
2、精密水准测量中存在的问题2.1 水准面曲率水准曲面率是影响精密水准测量產生误差最为常见的一个因素，精密水准测量是借助于水准仪提供了一个水平的视线，并根据其前后标尺在水平视线中所显示的数值，从而得到高差数值。
高精度水准仪在地面沉降监测中的应用
高精度水准仪在地面沉降监测中的应用摘要：地面沉降往往受到多个方面的因素影响,如自然环境和人类活动都是形成地面沉降的因素,其中矿产开采造成的沉降最为严重。
本文对高精度水准仪在地面沉降监测中的应用进行分析，以供参考。
关键词：高精度水准仪；地面沉降监测；应用引言进入21世纪以来，地面沉降一直处于微量沉降状态，因此对地面沉降测量工作提出更高的要求。
为了精确获取地面沉降的细微变化量，需进一步提高水准测量整体精度，其中最重要一项内容就是构建地面沉降精准监测基准网，优化地面沉降数据处理方案，提高水准测量可靠性。
基岩标作为水准网中的结点，不仅增加了水准网强度，同时为引测提供了便利。
1地面沉降监测数据传统的地面沉降监测方法主要有三角高程测量、水准测量等；随着测绘软硬件技术的发展，近些年来，新兴的测绘技术如摄影测量、ＩｎＳＡＲ技术等也逐渐应用于地面沉降监测中。
但是由于新兴的监测方法成本高，技术复杂且精度不稳定，目前城市地面沉降监测还是以水准仪测量等传统沉降监测方法为主。
以传统的水准测量方式进行地面沉降监测方式较为简便，就是通过布设监测点并且对监测点进行联测获取监测点沉降数据，获取的监测数据一般是离散且不均匀的。
所以对于沉降数据的后处理，也就是进行空间插值计算是获取监测区域连续的地面沉降信息的主要方式。
但是，不同的空间插值方法之间存在较大的差异，应用场景也存在区别，同时不同的监测区域，监测点布设的情况也不一致，所以选择合适的空间插值方法，对于地面沉降信息的获取非常重要。
趋势面法和样条函数法进行沉降数据插值得到结果的精度最差；反距离权重法进行沉降数据插值，得到结果的精度最高，其次为克里金插值法。
利用趋势面法进行沉降数据插值是通过拟合沉降监测数据获取地面沉降趋势面，但是该方法的缺陷在于通常平滑的表面很难刚好经过监测点。
只有在趋势面次数高、数据量较少的情况下，平滑的表面才能刚好经过监测点，故插值得到的结果精度较低。
本文使用监测区实验数据的沉降值变化较大，而样条函数插值法对于数据变化不大的插值计算效果较好，故对于本文实验数据进行插值，得到结果的精度较低。
精密水准测量在沉降监测中的运用
矿业与煤炭学院《精密水准测量在地面沉降监测中的应用》班级：13级测绘一班姓名：张世杰学号：1372143115指导教师：孙同贺精密水准测量在地面沉降监测中的应用摘要：地面沉降是自然及人类活动引起地层的压缩、变形，导致地表标高发生局部变形的运动。
地面沉降监测的方法中，利用精密水准测量的方法完成地面沉降监测工作，具有前期投入小、施工过程简单，经济效益良好的特点，能够为区域地质灾害的研究与预防提供了可靠的基础资料。
关键词：地面沉降;精密水准测量;变形监测引言地面沉降又称为地面下沉或地陷，随着矿产资源的开采（油、气、水、金属矿、煤、岩盐等）、地下及地表构造物的建设以及地震等因素的影响，引起地层的压缩、变形，导致地表标高发生局部变形的运动。
随着对地面沉降的深入研究，各种大范围地表沉降监测手段不断涌现。
武百超、邹徐文等利用 GPS/INSAR数据融合的方法完成了大范围地表沉降监测的工作；中科院地质与地球物理研究所利用 GPS 对天津市市区地面沉降进行了长期的观测；北京市通过建设期、动态监测。
以上提到的大范围地面沉降方法针对的监测对象多为特大型、巨大型城市，其观测系统建立较为复杂，成本压力巨大，不太适合中等城市的实际需求。
精密水准测量作为传统的地面沉降监测方法，具有前期投入小、施工过程简单，精度能够满足工程设计需要的特点。
随着电子水准仪的不断普及，水准测量中人为误差得到减小，劳动强度大大降低，为精密水准测量的大量应用创造了良好的技术条件。
本文以临汾市尧都区地面沉降监测为例，介绍精密水准测量在地面沉降监测中的具体应用。
1 地面沉降监测网的布设方案1.1布设原则一个区域内的地面沉降监测一般要求采用统一的布设标准，通过定期观测，确定区内的地面沉降量，为科学合理决策提供可靠的理论依据。
临汾市地面沉降监测网采用 1985 国家高程基准，按照二等水准的要求统一布设，观测周期为一年，之前已进行了两次观测。
1.2水准网布设水准网布设前，对临汾市尧都区各地面沉降区进行实地调查，取得第一手地面沉降资料，结合该区域地质、水文、地震、气象、土壤冻结及地下水位深度等资料，进行了水准监测网的设计。
水准测量在建筑物沉降观测中的应用
水准测量在建筑物沉降观测中的应用前言：高层建筑从基础施工到竣工验收及使用整个过程中, 由于受荷载不断增加等因素的影响, 往往产生不同沉降变形。
如果沉降变形超过一定限度, 就会影响建筑物的正常使用, 甚至危及安全。
因此高层建筑从施工到使用都应进行沉降变形观测, 分析变形原因, 采取控制措施。
本文就水准测量在建筑物沉降观测中注意问题进行阐述。
变形观测系统的设计变形观测有许多重要的环节需在观测前就要确定, 以便指导整个观测过程。
它包括精度的确定、频率的选择、点位的布设等。
水准基点的布设建筑物的沉降观测是根据建筑物附近的水准基点进行的，所以这些水准基点必须坚固稳定。
为了对水准点进行相互校核，防止其本身产生变化，水准点的数目应尽量不少于3个，以组成水准网。
对水准基点要定期进行高程检测，以保证沉降观测成果的正确性。
在布设水准基点时应考虑下列因素：(1)水准基点应尽量与观测点接近，以保证观测的精度；(2)水准基点应布设在受震区域以外的安全地点，以防止受振动的影响；(3)离开公路、铁路、地下管道和滑坡至少5m。
避免埋设在低洼易积水处及松软土地带。
(4)为防止水准基点受到动胀的影响，水准点的埋设深度至少要在冰冻线下0.5m。
水准基点的形式与埋设沉降观测水准基点的形式与埋设要求，一般与三、四等水准点相同，但也应根据现场的具体条件、沉降观测的时间上的要求等决定。
当观测急剧沉降的建筑物时，若建造水准基点已来不及，可在已有房屋或结构物上设置标记作为水准基点，但这些房屋或结构物的沉降必须证明已经达到终止，在山区建设中，建筑物附近常有基岩，可在岩石上凿一洞，用水泥沙浆直接将金属标记镶固于岩层之中，但岩石必须稳固。
当场地或其他不利情况下，应建造深埋水准基点或专用水准点。
建筑物变形观测的精度和频率工程建筑物的变形观测能否达到预定的目的，要受很多因素的影响。
其中，最根本的因素是观测点的布置、观测的精度与频率，以及每次观测所进行的时间。
地面沉降监测中水准测量的应用
地面沉降监测中水准测量的应用作者简介：崔效文（１９７３－），男，安徽巢湖人，本科，工程师，从事测量工作㊂崔效文（安徽省地质环境监测总站，安徽合肥２３０００１）摘㊀要：地面沉降是因为自然因素与人类活动所引起的地层变形㊁压缩，让地表标高发生局部变形的一种运动㊂利用水准测量完成地面沉降监测工作具有经济效益良好㊁施工过程简单的特点，可以为区域地质灾害研究与预防工作提供可靠的基础资料㊂本文以阜阳市地面沉降监测为例，介绍了水准测量技术在地面沉降监测中的具体应用㊂关键词：地面沉降；监测；水准测量中图分类号：Ｐ２２４文献标识码：Ａ文章编号：２０９６－２３３９（２０１８）０４－０１２５－０２㊀㊀近年来随着对地面沉降的深入研究，各种地表沉降监测手段不断涌现㊂水准测量作为一种传统的地面沉降监测方法，在近年来实现了技术的优化，随着电子水准仪的不断普及，让误差得到了有效控制，为技术的推广使用创造了有利的条件㊂１㊀水准测量技术水准测量利用水准仪与水准尺对地面高差进行测量，按照尺上的读数来对两点间的高差进行计算㊂水准测量是一种常见的测量方式，通常由水准原点或任一已知高程点出发，沿选定的水准路线逐渐测定各点的高程㊂而不同高程的水准面不平行，在整理测量结果时需要进行必要的修正㊂当欲测的高程点距离水准点的高差较大时，需要多次安置仪器来测量两点的高差，例如测量Ａ㊁Ｂ两点高差，就需要在ＡＢ线路上增加不同的中间点，将ＡＢ高差划分为不同水准测站㊂具体原理如图１所示㊂图１㊀水准测量的原理水准仪构成主要有望远镜㊁水准器及基座三部分㊂望远镜包括物镜㊁目镜㊁对光透镜与十字丝分划板组成㊂十字丝的焦点和物镜光心的连线是视准轴㊂水准器有圆水准器与管水准器两种，是用于指示视准轴是否水平的装置㊂基座主要由轴座㊁脚螺旋㊁底板与三角压板构成，其作用是支撑仪器的上部，使之与三脚架相连接㊂２㊀水准测量技术在地面沉降监测中的应用２．１㊀水准网布设通常情况下在一个区域内的地面沉降监测会采取统一的布设标准，通过定期观测来确定区域内的地面沉降量及沉降速率，为政府部门的决策提供可靠的理论依据㊂在水准网布设前，需要对沉降区进行实地调查，获取地面沉降资料，结合区域内的地质特征㊁水文信息以及已有测量成果，进行水准监测网的设计㊂本次根椐阜阳市地面沉降区划分项目的需要，安徽省地质环境监测总站测绘院对本项目所涉及的主要区域布设了地面沉降二等水准监测网，并进行了二等水准测量工作㊂监测网的布设由项目组根椐区域地质及地下水的开采情况，以及在充分利用前期沉降监测成果的基础上选定路线和范围㊂整个阜阳市所辖三区四县和一个县级市重点沉降区基本覆盖，共布设了２８个水准闭合环，路线长度１７００ｋｍ㊂由于本次项目时间紧，任务重，为了保证项目的顺利实施，增加测量成果的可比性，监测点组网时充分利用测区已有的国家级水准点，为此安徽省地质环境监测总站测绘院专程去北京收集区域内已有水准成果资料㊂但由于时间太久，加上近几年城市建设及路网发展较快，本测区附近的已有等级水准点破坏严重㊂根据项目需要新埋设水准监测点２７个，全网共布设监测点２５４个，建立分层标６处㊂监测基准点的选定是地面沉降监测的参考标准，在施测方案上可以选择高一等级的附合水准路线，以便对两个或以上的基准点同时进行稳定性检验㊂具体来看需要符合国家水准技术规范的要求，对观测质量与观测数据进行严格的控制和管控㊂对于水准路线的往返测较差，水准路线闭合环的限差，也需要使其符合要求，否则很难检验出监测点可能产生的沉降位移㊂根据结点法可以对监测点的近似高程进行计算，然后对监测点稳定性进行测评㊂５２１２．２㊀精度要求与水准线路设计按照‘地面沉降水准测量规范“的相关要求，二等水准测量每千米水准测量的偶然中误差Ｍә和每千米水准测量全中误差ＭＷ不应超过表１规定的数值㊂表１㊀水准测量误差控制（ｍｍ）测量等级二等Ｍә１．０ＭＷ２．０在每千米水准测量中误差Ｍә计算中，Ｍә＝ʃ（әә／Ｒ）／（４㊃ｎ）（１）式中ә为测段往返高差不符值，ｍｍ；Ｒ为测段长度，ｋｍ；ｎ为测段数量㊂根据‘地面沉降水准测量规范“的要求，结合市区的实际情况，在线路设计时需要对可能存在的构造带与断裂带，尤其是采煤形成的采空区㊁深井区域等容易引起地面沉降的区域，在水准路线的布设方面需要尽量覆盖㊂考虑到地形起伏情况，为便于观测，水准路线需要尽量沿着公路布设㊂对于没有铺装路面的区域，可以选择坡度较小的道路布设，以减少测站数量，提高观测的效率㊂水准测量的路线避免一些跨越较大区域面积的水面㊁湖泊㊁高架路桥或是大型车辆频繁经过的地区㊂２．３㊀水准观测按照我国国家水准测量规范的要求，对于一等与二等精密水准测量的水准观测工作，在工作开始前需要对水准仪等设备的性能进行监测，如测定仪器的Ｉ角不超过１５ᵡ，如果超出这一范围需要进行校正处理㊂在实际工作中，为了能降低可能存在的误差，减少数据对于观测质量的影响，按照规范要求同一条水准路线要进行往返观测，且对往返观测的顺序要进行控制，可以根据电子水准仪提示的顺序来进行㊂观测前需要将仪器先置入工作环境进行适应，然后开机自检合格后方可进行后续操作㊂立尺员应选择地面坚固的地方并踩实尺垫，水准尺用尺撑稳定并使上下两个气泡居中㊂具体操作如下，首先将仪器平整处理，对于自动安平水准仪来说，应使圆气泡始终位于指标环中央㊂然后将望远镜对准后视标尺，此时标尺应保持垂直，然后进行调焦，同一测站的观测工作不需要进行两次调焦，望远镜精确照准调焦至标尺条码影像清晰，保持至测量结束，直至显示读数，在检核合格后获得测站观测结果，迁至下一站㊂对于观测误差来说，测站检核只能检核一个测站上是否存在错误或误差超限，观测条件的影响也不容忽视，由于温度㊁风力㊁大气折光㊁尺垫下沉和仪器下沉外界条件引起的误差，尺子倾斜的误差，以及水准仪本身的误差等，虽然在一个测站上反映不很明显，但随着测站数的增多使误差积累，这就要求观测人员在工作时严格按照规范操作，熟练掌握观测技能㊂２．４㊀沉降量计算与成果分析外业观测获取的水准成果应进行路线往返测较差检核，环闭合差计算，高程概算，所有限差符合规范要求，即可进行内业的网平差计算㊂平差方法采用经典平差或拟稳平差，并根据平差结果计算地面沉降量㊂根据对同一监测点重复观测平差后所得到的高程，计算两次观测期间的高程变化，即：Ｈｉ＋ｎ－Ｈｉ＝әｈｉ－ｈｉ＋ｎ（２）式中Ｈｉ为某点的第ｉ次高程；ｈｉ＋ｎ为某点（同名点）的第ｉ＋ｎ次高程；ｉ和ｎ均为自然数，例如１㊁２㊁３ ｎ㊂监测成果中若存在沉降量异常点，即沉降量过大或过小，对于分布上离群的监测点，应进行实地调查，明确产生的原因再决定取舍㊂考虑到监测成果利用的直观性，应绘制地面沉降监测点的位置分布图和地面沉降等值线图㊂地面沉降监测点的位置分布图应在监测区域的合适比例尺的地理底图上标绘出各类监测点位置，包括水准点㊁分层标㊁基岩标以及ＩＮＳＡＲ解译区域的测量角反射器等，均以比较醒目的符号突出表示其位置并标注点号㊂然后根据分布图，再加注其沉降量，采用合适的插值方法，通过应用软件生成地面沉降等值线图㊂需要注意的是等值线间距应选用略大于沉降量最大中误差绝对值的整数㊂本次阜阳地区的地面沉降区域划分测量的成果丰富㊁全面，可靠性高，促进了阜阳地区乃至整个皖西北地区的地面沉降监测工作㊂经与项目获取的ＩＮＳＡＲ解译成果的比对，吻合程度较好㊂此外，同期建立的６处分层标，也为后续的地面沉降监测工作打下了基础㊂３㊀结语精密水准测量工作是地面沉降监测的有效手段，作业人员在执行相关测量规范的基础上应用数字水准仪等新技术新设备，不仅能有效保障测量精度，还能提高作业效率㊂本文以阜阳市区的沉降水准监测网为例，设计合理，水准仪在测量中的应用，极大地提高了作业精度与作业效率，为后期地质灾害的研究和预防提供了可靠的基础资料，可为今后类似工程项目的实施提供借鉴㊂参考文献：［１］㊀张美玲，孙广东．浅析精密水准测量在地面沉降监测中应用［Ｊ］．科技与企业，２０１４（１７）：１９１．［２］㊀武晓龙．乐清市天成乡地面沉降监测中水准测量的应用研究［Ｊ］．科技资讯，２０１５（４）：５７．［３］㊀高艳龙，郑智江，韩月萍，等．ＧＮＳＳ连续站在天津地面沉降监测中的应用［Ｊ］．大地测量与地球动力学，２０１２（５）：２２－２６．６２１。

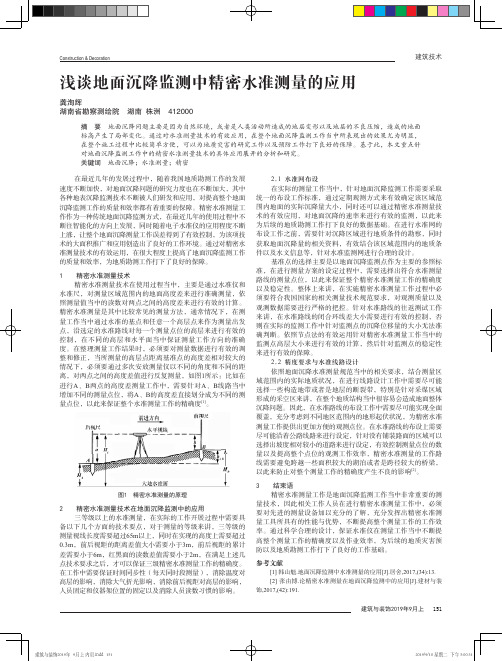

浅谈地面沉降监测中精密水准测量的应用
2 精密水准测量技术在地面沉降监测中的应用 三等级以上的水准测量，在实际的工作开展过程中需要具
备以下几个方面的技术要点，对于测量的等级来讲，三等级的 测量视线长度需要超过65m以上，同时在实现的高度上需要超过 0.3m，前后视距的距离差值大小需要小于3m，前后视距的累计 差需要小于6m，红黑面的读数差值需要小于2m，在满足上述几 点技术要求之后，才可以保证三级精密水准测量工作的精确度。 在工作中需要保证时间同步性（每天同时段测量），消除温度对 高层的影响，消除大气折光影响，消除前后视距对高层的影响， 人员固定和仪器架位置的固定以及消除人员读数习惯的影响。
3 结束语 精密水准测量工作是地面沉降监测工作当中非常重要的测
量技术，因此相关工作人员在进行精密水准测量工作中，必须 要对先进的测量设备加以充分的了解，充分发挥出精密水准测 量工具所具有的性能与优势，不断提高整个测量工作的工作效 率。通过科学合理的设计，保证水准仪在测量工作当中不断提 高整个测量工作的精确度以及作业效率，为后续的地质灾害预 防以及地质勘测工作打下了良好的工作基础。
1 精密水准测量技术 精密水准测量技术在使用过程当中，主要是通过水准仪和
水准尺，对测量区域范围内的地面高度差来进行准确测量，依 照测量值当中的读数对两点之间的高度差来进行有效的计算。 精密水准测量是其中比较常见的测量方法，通常情况下，在测 量工作当中通过水准的基点和任意一个高层点来作为测量出发 点，沿选定的水准路线对每一个测量点位的高层来进行有效的 控制，在不同的高层和水平面当中保证测量工作方向的准确 度。在整理测量工作结果时，必须要对测量数据进行有效的调 整和修正，当所测量的高层点距离基准点的高度差相对较大的 情况下，必须要通过多次安放测量仪以不同的角度和不同的距 离，对两点之间的高度差值进行反复测量，如图1所示：比如在 进行A、B两点的高度差测量工作中，需要针对A、B线路当中 增加不同的测量点位，将A、B的高度差直接划分成为不同的测 量点位，以此来保证整个水准测量工作的精确度[1]。
基于高精度水准测量在沉降观测中的应用研究
基于高精度水准测量在沉降观测中的应用研究摘要：沉降观测方面的必要精度在于相关工程允许沉降值的实际大小以及观测的目的。
通常来说，在检查施工的过程中，对于沉降观测方面的精度要求比较低，监视安全的要求则比较高，而在研究沉降过程的时候对于精度的要求最高。
整体上来说，因为工程建设方面的项目种类非常多，而工程复杂程度又各不相同，观测周期也存在很大差异，因此若想对沉降观测方面的精度定出统一、合理的规格也是非常困难的。
沉降观测是对观测对象进行监视或者测量，以此了解观测对象在垂直方向上的位置变化特征。
在建筑行业中，沉降观测主要用于高层建筑物中，通过对高层建筑物开展的沉降观测工作，施工单位和建筑管理人员能够及时了解施工过程或者建筑应用过程中，建筑物的变形状况，为高层建筑物的安全性提供真实可靠的数据参考。
因此，对于高精度水准测量在沉降观测中的应用分析是很有必要的。
关键词：高精度水准测量；沉降观测；应用1前言沉降观测是对相关监视对象或者是物体实施测量，从而明确其垂直位置根据时间推移产生的变化特征。
凭借对高层建筑物出现的沉降情况做出跟踪观测，能够得到建筑物清晰、有效的沉降数据，掌握建筑物在施工或者是运营期间变形的具体情况，了解地基处于不同荷载作用之下所具有的沉降规律，从而为建筑物施工以及安全运行提供可靠的数据保证。
2建筑出现沉降的原因和危害对于高层建筑而言，其基础埋置深度大、高度高且质量大，所以对于地基的承载能力以及基础的稳定性要求较高，也很容易因为地基变形而出现建筑倾斜的现象。
高层建筑出现沉降的原因有很多种，既包括内部因素，也包括外部因素。
根据笔者的调查发现，高层建筑物出现沉降的内部因素包括地下水位的影响、建筑物的体形以及相邻建筑物的影响等。
本文主要从设计与施工两方面分析建筑物出现沉降的原因：首先，设计原因，设计原因主要包括以下几点：基础方案与地基处理方案存在错误；地基出现较大变形；建筑物的重心严重偏离；建筑设计方案中的承载力较大；基础的埋深不合理；持力层的选择失误等。
论精密水准测量在地面沉降监测中的应用
论精密水准测量在地面沉降监测中的应用孙伟焦作市富源地质矿产服务有限公司摘要：地面沉降受到的影响因素比较多，特别是自然环境、人类活动等因素的影响，如矿产资源的开采、建筑物的建设、地震等，都会造成地面出现不同程度的沉降。
为更准确的把握地表变化情况，应做好地面沉降的监测工作，对其沉降程度进行有效的测量。
关键词：精密水准测量；地面沉降；监测1前言近些年来，国家对地面沉降监测工作越来越重视，而且地面沉降监测中也引入了大量的先进测量技术，如，精密水准测量，融入了更为先进的数字化技术，将其应用到地面沉降监测中，对提升地面监测质量有着极大的作用。
2地面沉降监测基准网建设地面沉降基准网是地面沉降监测的主要参考标准，而且，监测网的形式应结合水准路线形式进行相应的设计，通常地面沉降监测基准网的建设都会将多条路线组成水准网，进而保证一定数量的共同点[1]。
并在实际监测过程中，结合监测的侧重点明确水准监测网的监测周期，当然，在此过程中应根据水准网建设的相关规范要求进行监测，并要对监测现场的各项监测数据质量进行严格的控制，从而保证水准网监测的有效性。
如果不能准确把握组网平差时，将很难保证监测数据的准确性，从而基点沉降位移检查造成难度大的情况，更难以确定地面沉降的具体数据。
在利用监测基准网实施周期性观测之后，需要对其区分观察误差或点位沉降引起的点位高程差异原因，以便于对水准点位的稳定性进行分析。
通常在地面沉降监测中，需要由基准点逐渐开始进行水准联测，并根据间接平差原理对平差进行逐一的计算，从而提升平差计算的有效性，同时也更有利于监测点近似高程的计算。
3精密水准测量观测法分析地面沉降监测工作极其重要，而且沉降监测应严格按照国家的相关规范要求进行，确保监测数据的可靠性。
针对地面沉降监测的方法来分析，在科技不断发展过程中，沉降方法也在不断改进和完善，已经逐渐打破传统沉降方法的限制，更有效地提升了沉降监测的有效性，进而提升地面沉降监测的整体性效果[2]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析精密水准测量在地面沉降监测中应用
１ ． 沈阳唐轩铂金房产置业有限公司
张美玲’ 孙广东 辽宁沈 阳 １ １ ０ ０ ２ ５ ２ ． 黑龙江省地质测绘院
黑龙江哈尔滨
１ ５ ０ ０ ３ ０
程度 的下沉，本文结合数字水准仪 在地 面沉降测量中的应 用方法， 提 出确 保观 测沉 降量 的稳定性的建议。 【 关键 词ｌ精密水 准测量； 沉降监测 ； 地 表下沉
，
较 大的安 全隐 患 ， 引起 了各领域 的相关学者 的注 意 ， 积极寻找 解决办 法。 随 着现代测绘 仪器的进步， 高精密 仪器在 基础数 据采集 中的推 广应
Ａ
：
用， 加快 了外业施测 的速 度， 有 效地 缩 短 了 外业 工作时 间， 更好 的实现 Ｍ、 ｖ 一 高差全 中误 差 （ ｍｍ） ， ｗ一 附合或环 线 闭合 差 （ ｍｍ） ； Ｌ 一 自动化作业。 上海市地 质特点 系软土 地基 ， 随着 快速地下隧 道的开 通使 计算各ｗ时， 相应的路线长 度 （ ｋ ｍ） ； Ｎ 一 附合路线和 闭合环 的总数 。
理， 按 照结 点法逐一进 行平差计算 ， 并计算 出监 测点的近 似高程 ， 经复 放尺垫前先 将表层松土 拨开， 并将尺垫砸 实， 这样就能 有效地 减弱水 准 测 后， 采用秩亏 自 由网平差 法对监测点的稳定性 进行测评 。 仪器和水准尺的下沉所带 来的影响 ； 本 论文 实例为 上海市地 面沉 降测 量项 目， 各种 水 准点 已者 是比较 坚固可靠光滑 突出的 继 续施测 时要 先检核 间歇 点是否变动 ， 闭合差符合要求 则继 毕， 目 前在 管理和 维护 中， 笔者 完成 的测区 内线 路总长１ ６ ２ ｋ ｍ， 分成２ ９ 固定 点上 ， 个测段施测 ， 涉及４ 个 基岩点 ， ５ 组分层标 ， 地铁类 点１ ４ 个， 其余点２ ４ ８ 个， 续施测 ， 否则 ， 返测至上一个 水准点进行检核 ； 水 准路 线有经过 闹市区， 有 经过人流 量、 车 流量较 大的街 区， 也 有必须 ５ ） 为保证测绘成果 的质量 和检验仪器的稳 定性 ， 每天作业前都 要进 行Ｉ 角检 验 ； 经过大跨径桥 的路段 ， 因此在 一定程 度上提 高了 外业 施测的难度 。
用， 地 表 出现不 同程 度的沉降变化 ， 为判定地 表的沉 降对 建筑物 以及各 种地下设施的影 响， 该市建立了长期的监测基 准网。
５ ． 提高 精密 水 准测 量 的施 测 精度 的建 议 沉降监 测是 长 期反 复的 过程 ， 在 外业 观测 中自始至 终要 遵循 “ 五 ２ 沉 降 监测 基 准网 定” 原则【 ３ 】 ， 从客观 上尽量减 少观 测误 差的不确 定性 ， 使测量结果 具 有 监 测基 准网是 地面沉 降监测 的参考标 准， 监 测网形宣 布设成 附合 统一 的趋 向性 ， 以保证各次复测结 果与首次观测 的结果可比性更一 致， 水 准路线 形式 ， 并将 多条路线组成 水准 网， 并 保证有一定 数量共 同点。 使所观测 的沉降量更真实 。 作业 员在观测 过程中一定要 注意以下几 点：
依 据监 测的 侧重 点 ， 确 定水 准监 测 网的观 测周期 ， 水 准 网观测 依据 国 １ ） 沿 公路 测段的水准 线路， 基 础相对较稳 定， 施 测时水 准仪及水 准 家－二等水 准技 术规 范要 求施测 ， 对现 场观 测数 据质量 进行严格 控制 尺的下沉 量非常小 ， 但 由于 公路 的车流 量较 大， 重型汽车 路过 时， 地面
【 摘要 】 城市的地下空问被 更多的开发利用， 引起 城市地表 出 现 不同 标准 的之规 定， 二等小于４ √ ， 一 等小于１ ． ８ ， ／ ／， 水准 路线分 段施测 的 测量的数据 处理时， 应按 （ １ ） 式计算 每千米水准测量 的高差偶 然中误差
Ｍ △
罔
、 ／ 四
ⅣＬ ｊ
１ ． 引言 Ｍ 一一 高 差 偶 然 中 误 差 （ ｍｍ ） ；△一 测 段 往 返 高 差 不 符 值 现代 交通 产业 的迅 速发 展 ， 地下隧 道已经成 为交 通领 域不 可或缺 （ ｍｍ） ； Ｌ 一 测段长 度 （ ｋ ｍ） ； ｎ 一 测段数 。 水准 测量结束后 ， 应 按（ ２ ） 式 的 形式 ， 地 下隧 道建设 和 使用的 特殊 性 ， 会造成 不 同程度 的地 表沉 降 计算每千米水准测 量高差全 中误 差 … 地 表 沉 降变化 会影 响 地下管 线 和建 筑物 的使 用寿 命 ， 给 城市 带来
３ 、 精 密水 准 测量 的观 测 方法 ６ ） 立尺 工作人员应使 用尺撑或 用竹竿将尺扶稳 ， 并保持尺面上受 光 根 据我 国国家水准测量 规范和 工程 测量规范 的要求 ， 用于 一、 二等 线 照射 均 匀 。
