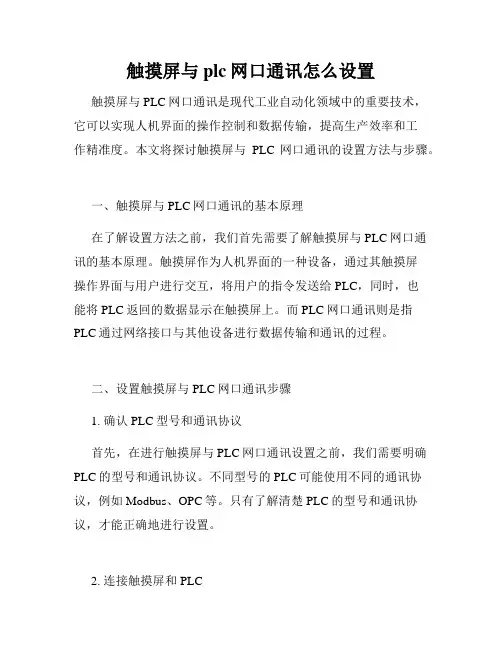

触摸屏与plc网口通讯怎么设置
触摸屏与plc网口通讯怎么设置触摸屏与PLC网口通讯是现代工业自动化领域中的重要技术，它可以实现人机界面的操作控制和数据传输，提高生产效率和工作精准度。
本文将探讨触摸屏与PLC网口通讯的设置方法与步骤。
一、触摸屏与PLC网口通讯的基本原理在了解设置方法之前，我们首先需要了解触摸屏与PLC网口通讯的基本原理。
触摸屏作为人机界面的一种设备，通过其触摸屏操作界面与用户进行交互，将用户的指令发送给PLC，同时，也能将PLC返回的数据显示在触摸屏上。
而PLC网口通讯则是指PLC通过网络接口与其他设备进行数据传输和通讯的过程。
二、设置触摸屏与PLC网口通讯步骤1. 确认PLC型号和通讯协议首先，在进行触摸屏与PLC网口通讯设置之前，我们需要明确PLC的型号和通讯协议。
不同型号的PLC可能使用不同的通讯协议，例如Modbus、OPC等。
只有了解清楚PLC的型号和通讯协议，才能正确地进行设置。
2. 连接触摸屏和PLC将触摸屏和PLC通过网线连接起来。
通常情况下，触摸屏和PLC都会有相应的网口接口，通过网线将两者连接起来，确保信号的顺利传输。
3. 进入触摸屏设置界面使用触摸屏的操作界面，进入其设置界面。
不同型号的触摸屏设置界面可能有所不同，但通常会提供“通讯设置”或“设备管理”等选项。
4. 添加PLC设备在触摸屏的设置界面中，找到并选择“添加设备”或类似选项。
接着，根据实际情况选择相应的PLC型号和通讯协议。
某些触摸屏还需要填写PLC的IP地址和端口号等相关信息。
5. 配置通讯参数一旦成功添加了PLC设备，接下来需要配置通讯参数。
通讯参数包括PLC的站号、数据格式、通讯速率等信息。
这些参数会影响到触摸屏与PLC之间的数据传输和通讯效果，因此需要仔细核对和确认。
6. 设置触摸屏显示界面触摸屏的设置界面通常还会提供设置显示界面的选项。
在这一步骤中，您可以自定义界面布局、按钮位置和显示内容等。
7. 测试通讯连接完成以上步骤后，我们需要进行通讯连接的测试。
plc以太网口和触摸屏通讯接线
plc以太网口和触摸屏通讯接线PLC（Programmable Logic Controller）以太网口和触摸屏通讯接线在现代工业自动化领域中，PLC（可编程逻辑控制器）被广泛应用于各种生产过程的控制和监控系统中。
而以太网口和触摸屏则是PLC系统中重要的通讯设备。
本文将探讨PLC以太网口和触摸屏的通讯接线方式以及其在工业自动化中的应用。
PLC以太网口连接触摸屏的通讯接线方式有两种常见的方式：串行通讯和以太网通讯。
串行通讯主要是通过RS232或RS485接口实现，而以太网通讯则是通过以太网口进行数据传输。
根据不同的PLC厂家和型号，可能会有一些稍微不同的接线设置，但总体原则是一致的。
在常见的串行通讯接线方式中，PLC的串行通讯口与触摸屏的串行通讯口通过一对或多对接线进行连接。
其中，一对为数据接收线（RXD）和数据发送线（TXD），用于双方之间的数据传输；另外，还需要连接地线（GND）以确保电信号的稳定传输。
通过这种串行通讯方式，PLC可以向触摸屏发送控制命令，并接收触摸屏返回的数据，实现对触摸屏的控制。
而在以太网通讯接线方式中，PLC的以太网口与触摸屏的以太网口之间通过网线进行连接。
通常情况下，PLC和触摸屏会分别具有一个IP地址，通过这个IP地址进行网络通讯。
在接线时，需要将一端的网线连接到PLC的以太网口上，另一端连接到触摸屏的以太网口上。
通过这种以太网通讯方式，PLC和触摸屏之间可以高速、稳定地进行数据传输和通讯。
PLC以太网口和触摸屏通讯的接线方式主要取决于具体应用的要求和设备的兼容性。
在选择接线方式时，需要根据实际情况进行评估和决策。
例如，在一些需要长距离传输的场景中，以太网通讯可能更加适合；而在一些低速、较短距离传输的场景中，串行通讯则是一种较为简单和经济的选择。
PLC以太网口和触摸屏通讯的应用范围非常广泛。
它们可以用于监控和控制各种工业过程，包括生产线的自动化控制、仓储物流系统的管理、建筑楼宇的智能化控制等。

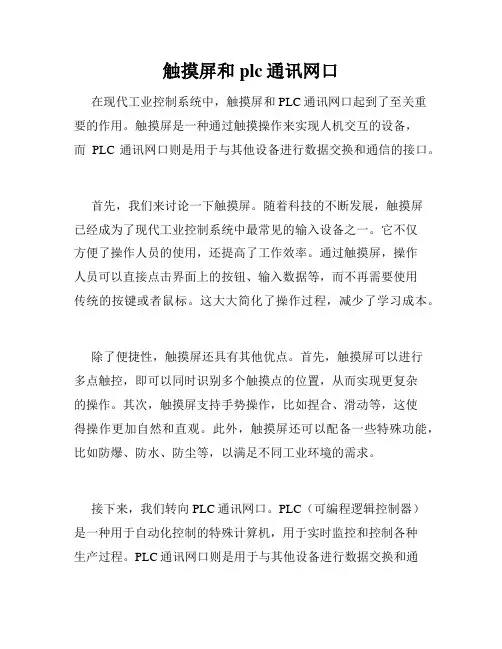

触摸屏和plc通讯网口
触摸屏和plc通讯网口在现代工业控制系统中，触摸屏和PLC通讯网口起到了至关重要的作用。
触摸屏是一种通过触摸操作来实现人机交互的设备，而PLC通讯网口则是用于与其他设备进行数据交换和通信的接口。
首先，我们来讨论一下触摸屏。
随着科技的不断发展，触摸屏已经成为了现代工业控制系统中最常见的输入设备之一。
它不仅方便了操作人员的使用，还提高了工作效率。
通过触摸屏，操作人员可以直接点击界面上的按钮、输入数据等，而不再需要使用传统的按键或者鼠标。
这大大简化了操作过程，减少了学习成本。
除了便捷性，触摸屏还具有其他优点。
首先，触摸屏可以进行多点触控，即可以同时识别多个触摸点的位置，从而实现更复杂的操作。
其次，触摸屏支持手势操作，比如捏合、滑动等，这使得操作更加自然和直观。
此外，触摸屏还可以配备一些特殊功能，比如防爆、防水、防尘等，以满足不同工业环境的需求。
接下来，我们转向PLC通讯网口。
PLC（可编程逻辑控制器）是一种用于自动化控制的特殊计算机，用于实时监控和控制各种生产过程。
PLC通讯网口则是用于与其他设备进行数据交换和通信的接口。
通过PLC通讯网口，PLC可以与各种设备进行数据传输，实现对设备的监控和控制。
如何进行触摸屏和PLC通讯网口的连接呢？一种常见的做法是通过以太网进行通信。
以太网是一种常用的网络通信技术，具有速度快、稳定性好、传输距离远等优点。
触摸屏和PLC通常都具备以太网接口，通过连接以太网线，可以实现它们之间的数据交换和通信。
在触摸屏和PLC通讯网口的连接过程中，需要进行一些相关的设置。
首先，需要设置IP地址。
IP地址是用于唯一标识网络上每个设备的地址，通过设置不同的IP地址，可以实现设备之间的区分和通信。
其次，需要设置通讯协议。
常见的通讯协议有MODBUS、OPC、PROFINET等，不同的设备和厂家使用不同的通讯协议，因此需要根据实际情况进行设置。
最后，需要设置数据传输的格式和速率，以确保数据能够正确地传输和解析。
PLC连接触摸屏教程
前言：本学习手册只在以上写出的环境下测试通过，如果有新版本以及新方式或者错误，请及时更改。
操作之前请看清楚操作环境与硬件搭配，本人文档只是献给PLC 爱好者，因观看本人文档引起的失误，本人概不承担任何法律责任。
如有新的想法与思路，请联系本人，转载请注明出处！谢谢合作！准备工作欧姆龙CJ1M PLCPC win7触摸屏型号TPC7063安装MCGS 组态软件 6.8 以及欧姆龙TCP 解压到相应目录下面USB 接口键盘一个，如果可以用虚拟键盘则不需要USB 接口键盘。
现在可以开始连接PLC 与触摸屏了。
1.将PLC与触摸屏与PC机挂到同一个局域网内，确保PLC ,触摸屏以及PC已经连接上了以太网。
2.之前有介绍PLC 的IP 设置，以下会简单说下步骤，如果依然不懂则可以翻看以前以太网PC 与PLC 连接教程。
3.现在让我们用PC 连接到PLC 先看看PLC 是否能连接上1.打开CX-programmer2.新建一个项目3.网络类型为Ethernet(fins/TCP )4.设定5.驱动器6.IP 更改为PLC 一致192.168.0.2好了，能连接上，证明PLC跟电脑工作正常下一步，连接触摸屏1•打开MCGS组态运行软件2新建1•出现工作台，选择设备窗口，双击设备窗口。
2•空白处右键选择设备工具箱。
i 箱定惑ijrSE.]虹传…即] j TR^l)Ctrl »f幅埋f Alt+£nlEr.1^(0)Drl3•如下图添加父设备与子设备3 一亂审鬲亍體堆口 G 扩 ^OfnanHasiUnk •駐斑那■舞口 “恥哪-竹冋人.1活注意：如果你设备管理器里面没有欧姆龙 FINS 以太网选项，则是你最开始的时候没有把TCP 文件复制到MCGS 文件Drivers 里面去。
如果复制成功刷新设备管理器则会出现该选项。
4•然后设置父设备1星車氈1说音耐1逆备注黑通專TCPHP 父设侖初始工悴态1 -剥•采集羯期血）20(1昭络秦型D - UT?而务器喀户说盲5 •客户■WF 地址192.16B.C.3本臟;□号360 D192,168.0.2B<LI2T本地IP 地址为触摸屏地址，远程 IP 地址为PLC 地址这里有个通讯测试， 当IP 地址是PC 与PLC 或者触摸屏都能通讯上，唯独当是 PLC 和触摸屏才会显示通讯失败。

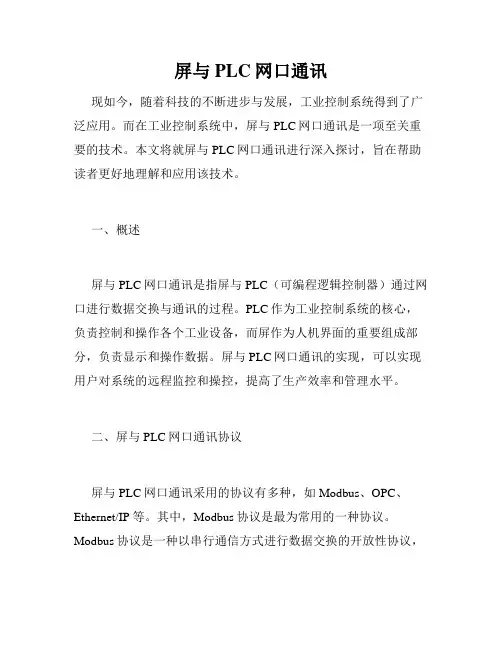

屏与PLC网口通讯
屏与PLC网口通讯现如今，随着科技的不断进步与发展，工业控制系统得到了广泛应用。
而在工业控制系统中，屏与PLC网口通讯是一项至关重要的技术。
本文将就屏与PLC网口通讯进行深入探讨，旨在帮助读者更好地理解和应用该技术。
一、概述屏与PLC网口通讯是指屏与PLC（可编程逻辑控制器）通过网口进行数据交换与通讯的过程。
PLC作为工业控制系统的核心，负责控制和操作各个工业设备，而屏作为人机界面的重要组成部分，负责显示和操作数据。
屏与PLC网口通讯的实现，可以实现用户对系统的远程监控和操控，提高了生产效率和管理水平。
二、屏与PLC网口通讯协议屏与PLC网口通讯采用的协议有多种，如Modbus、OPC、Ethernet/IP等。
其中，Modbus协议是最为常用的一种协议。
Modbus协议是一种以串行通信方式进行数据交换的开放性协议，具有简单、可靠且易于应用的特点。
通过Modbus协议，屏可以与PLC实现快速的数据传输和通讯。
三、屏与PLC网口通讯的实现步骤1. 确定PLC和屏的通信参数：通信参数包括波特率、数据位、停止位等，在屏与PLC网口通讯前，需要确保PLC和屏的通信参数设置一致，以保证正常的通信。
2. 编写通信程序：通信程序是实现屏与PLC网口通讯的核心。
在编写通信程序时，需要根据PLC类型和通讯协议进行相应的设置和编码。
编写通信程序的过程中，需要注意数据传输的格式和方式，确保数据的准确性和稳定性。
3. 进行通信测试：通信程序编写完成后，需要进行通信测试，以验证通信程序的正确性和可靠性。
在通信测试过程中，可以通过屏上的显示结果和PLC的反馈信号进行判断和调试。
四、屏与PLC网口通讯的应用案例屏与PLC网口通讯广泛应用于各个工业领域，如自动化生产线、智能仓储系统、能源管理系统等。
以自动化生产线为例，通过屏与PLC网口通讯，可以实现对生产线各个设备的远程监控和操控。
实时的数据传输和通讯可以帮助运营人员及时了解生产情况，调整和优化生产流程，提高生产效率和产品质量。
触摸屏与PLC通讯教程
屏通触摸屏与PLC通讯教程首先，我们以型号为GA2070的触摸屏和XC3-24系列的信捷PLC为例。
打开XC系列PLC编程软件工具，将PLC的COM1编程口（支持RS232）和计算机相连。
将PLC的L和N分别接火线和零线并插入220V电源，此时PLC的电源指示灯点亮，说明PLC 已经接通。
然后，将PLC的AB点（支持RS485）分别连接触摸屏的COM口，注意485通讯口的针脚一定要对应，否则，将无法进行通讯。
打开PLC变成软件，点击工具栏的“软件串口设置”按钮。
出现设置画面：设置相应的参数，选择对应的通信串口，当左下角显示“成功连接PLC”表示PLC已经正确连接了，点击确定按钮，完成连接。
编写简单的PLC程序，以便之后和触摸屏进行通讯。
程序的编写如下所示：将触摸屏的电源端口接入24V电源，USB的编程口通过专用的数据线将两者进行连接。
打开屏通触摸屏的编程软件，注意软件的版本是否适合触摸屏的使用。
点击左上角工具栏的“新建”按钮新建工程。
出现画面：填写相应的选项点击“下一步”按钮。
出现画面：选择相应的人机型号，然后单击下一步按钮，出现：设置我们所要连接的PLC品牌和型号，选择相应的连接口，点击下一步按钮。
出现参数设置画面：设置相应的参数，注意要和PLC的参数设置保持一致，否则将导致通讯发生错误。
当参数都设置完成以后，我们就可以写触摸屏程序了，在编程界面画两个位按钮，双击按钮，出现按钮的属性设置界面：写入地址与之前PLC的辅助继电器的地址保持一直，注意连接方式选择“连接一”。
确认好了之后，点击工具栏的“产生触摸屏运行数据”按钮，完成之后立即下载到触摸屏，完成触摸屏的编程。
接下来，通过点击触摸屏的按钮，我们就可以控制PLC辅助继电器的触点，从而实现对PLC的控制，通讯的目的也就达到了。
触摸屏以太网口怎么和plc通讯
触摸屏以太网口怎么和plc通讯在现代工业自动化控制系统中，PLC（可编程逻辑控制器）以其灵活、可靠的特性成为了不可或缺的一个组成部分。
而触摸屏作为人机交互界面的重要设备，其与PLC的通讯变得尤为重要。
在本文中，我们将重点探讨如何实现触摸屏与PLC之间的以太网口通讯，以满足工业现场对于数据交互和远程监控的需求。
首先，我们需要确保PLC和触摸屏之间的硬件连接。
一般而言，PLC和触摸屏都配备了以太网口，通过一根网线将两者相连即可建立连接。
无论是直连还是通过交换机连接，都有助于实现PLC和触摸屏之间的数据传输。
接下来，我们需要在触摸屏端进行相关的软件配置。
触摸屏通常搭载了操作系统，并具备相关的通信功能。
根据具体的触摸屏品牌和型号，软件配置的方式可能略有差异。
在这里，我们以某触摸屏品牌为例进行说明。
首先，打开触摸屏设备，并进入操作系统的设置界面。
选择网络设置选项，点击进入以太网口设置。
在这个设置页面中，我们需要将触摸屏的以太网口配置为合适的IP地址和子网掩码。
IP地址是设备在网络中唯一的标识符，需要保证PLC和触摸屏在同一个子网中。
子网掩码用于判断两个设备是否在同一个子网中，一般情况下，子网掩码为255.255.255.0即可满足大部分通讯需求。
在IP地址和子网掩码设置完成后，还需要配置网关和DNS服务器。
网关用于连接不同子网之间的通讯，一般是工厂网络的路由器IP地址。
DNS服务器则用于解析域名和IP地址的对应关系，可以填写工厂网络的DNS服务器地址，也可以填写公共的DNS服务器地址。
在触摸屏的以太网口设置完成后，我们需要进一步配置PLC端的相关参数。
每个PLC品牌和型号的配置方式可能略有不同，但大致步骤是相似的。
首先，打开PLC的编程软件，选中对应的PLC型号和连接方式。
在软件中新建一个工程，在项目设置中选择以太网口通讯方式，并填写触摸屏的IP地址和通讯端口号。
接下来，我们需要设定PLC的数据寄存器和触摸屏的触摸点位之间的对应关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PV COM 3 6-PIN round male RXD 1 TXD 2 GND 3 RTS 5 ─┐ CTS 6 ─┘
AB RS232 PORT 9-PIN male 2 TXD 3 RXD 5 SG ┌─ 7 RTS └─ 8 CTS
3
屏通人机与常用 PLC 连线说明
Delta Corporation
FBs 4-PIN male RS232 4 TXD 2 RXD 1 SG
PLC 俯视图
FBs 4-PIN male RS232 4 TXD 2 RXD 1 SG
5
屏通人机与常用 PLC 连线说明
Fuji Electric Corporation
PM 初设值: 通讯方式：RS422 PV COM 1 9-PIN male TXD+ TXD– RXD+ RXD– 1 6 4 9
9-PIN
PC 母 D 型头 TXD RXD SG RTS CTS
female
3 2 5 ┌─ 7 └─ 8
2
屏通人机与常用 PLC 连线说明
三、与常用 PLC 接线图
Allen-Bradley Micrologix 1000/1500
PM 初设值: 通讯方式：RS232 通讯速率：19200bs 传输资料格式： （8，NONE，1） PV COM 1 AB 9-PIN male 1761-CBL-PM02 male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘ 2 TXD 3 RXD 5 SG
(PC 下载传输线)
PC 9-PIN 母 D 型头 female 3 TXD 2 RXD 5 SG ┌─ 7 RTS └─ 8 CTS PC 母 D 型头 TXD RXD SG RTS CTS
female
9-PIN
female
3 2 5 ┌─ 7 └─ 8
PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘
PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘
RS323 PORT 8-PIN male 2 TXD 3 RXD 5 SG
10
屏通人机与常用 PLC 连线说明
Matsushita
FP Series
通讯速率： 9600bs 传输资料格式： （8，ODD，1） COM RS232 PORT 9-PIN male 2 TXD 3 RXD 7 SG ┌─ 4 └─ 5 COM RS232 PORT 9-PIN male 2 TXD 3 RXD 7 SG ┌─ 4 └─ 5 CPU RS232 PORT 5-PIN male 2 TXD 3 RXD 1 SG PLC 俯视图 CPU RS232 PORT 5-PIN male 2 TXD 3 RXD 7 SG
1
屏通人机与常用 PLC 连线说明
二、PC DOWN LOAD CABLE
PV COM 1 9-PIN 公 D 型头 male RXD 2 TXD 3 GND 5 RTS 7 ─┐ CTS 8 ─┘ PV COM 2 9-PIN 母 D 型头 RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
DVP-ES/SS/EP/EH
通讯速率： 9600bs 传输资料格式： （7，EVEN，1） DVP RS232 8-PIN male 5 TXD 4 RXD 8 SG 通讯线正视图 DVP RS232 8-PIN male 5 TXD 4 RXD 8 SG
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘
RS323 PORT 9-PIN male 2 TXD 3 RXD 5 SG
LG Industrial Systems Master-K Series CNET
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD 2 TXD 3 GND 5 RTS 7 ─┐ CTS 8 ─┘ PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘ 通讯速率： 19200bs 传输资料格式： （8，NONE，1） CNET RS232 PORT male 7 TXD 4 RXD 5 SG
PV COM 1 9-PIN male TXD+ TXD– RXD+ RXD– 1 6 4 9 ┌─ └─ ┌─ └─ PV COM 2 5-PIN male TXD+ 1 TXD– 4 RXD+ 2 RXD– 3
GE RS422 PORT 15-PIN male 11 RXD+ 10 RXD– 13 TXD+ 12 TXD– 14 RTS 8 CTS 15 RTS 6 CTS
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD 2 TXD 3 GND 5 RTS 7 ─┐ CTS 8 ─┘ PV COM 3 6-PIN round male RXD 1 TXD 2 GND 3 RTS 5 ─┐ CTS 6 ─┘
通讯线正视图 RS232 4-PIN male 4 TXD 2 RXD 3 SG
8
屏通人机与常用 PLC 连线说明
Klockner Moeller Corporation
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
PS4-201
通讯速率： 9600bs 传输资料格式： （8，NONE，1） RS323 PORT 9-PIN famale 2 TXD 3 RXD 5 SG
技术文件
屏通人机与常用 PLC 连线说明 Revision 0.0 September 2008
PanelMaster, PanelExpress and PM Designer
屏通人机与常用 PLC 连线说明
一、屏通人机通讯口脚位定义
COM 1 1 2 3 4 5 6 7 8 9 COM 2 1 2 3 4 5 6 7 8 9 COM 1 2 3 4 5 2 9-PIN 母 D 型头 female
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
பைடு நூலகம்
PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘
PV COM 1 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
6
屏通人机与常用 PLC 连线说明
GE
Corporation
90
Series SNP
PM 初设值: 通讯方式：RS323/422 讯速率： 19200bs 传输资料格式： （8，NONE，1） PV COM 1 GE RS323 PORT 9-PIN male 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘ 2 3 5 ┌─ 7 └─ 8 TXD RXD SG RTS CTS
PV COM 3 6-PIN round male RXD 1 TXD 2 GND 3 RTS 5 ─┐ CTS 6 ─┘
7
屏通人机与常用 PLC 连线说明
Keyence
Corporation
KV/KZ Series
通讯速率：9600bs 传输资料格式： （8，EVEN，1） RS232 4-PIN male 4 TXD 2 RXD 3 SG
RS422 TXD + / RS485 + RS232 RXD RS232 TXD RS422 RXD + GND RS422 TXD – / RS485 – RS232 RTS RS232 CTS RS422 RXD – 9-PIN 公 D 型头 male
RS485 + RS323 RXD RS232 TXD NC GND RS485 – RS232 RTS RS232 CTS NC/ VCC 5V (option) 5-PIN 接线端子
PV COM 3 6-PIN round male RXD 1 TXD 2 GND 3 RTS 5 ─┐ CTS 6 ─┘
11
屏通人机与常用 PLC 连线说明
Mitsubishi
FX0s,0n,1n,2n,3u
CNET RS232 PORT male 7 TXD 4 RXD 5 SG
9
屏通人机与常用 PLC 连线说明
Liyan
EX
Series
通讯速率： 9600bs 传输资料格式： （7，EVEN，1） RS323 PORT 8-PIN male 2 TXD 7 RXD 3 SG
PM 初设值: 通讯方式：RS232 PV COM 1 9-PIN male RXD TXD GND RTS CTS 2 3 5 7 ─┐ 8 ─┘
PV COM 2 5-PIN RS485 + 1 RS485 – 4
DVP RS485 RJ11 4 SG+ 5 SG–
4
屏通人机与常用 PLC 连线说明
FATEK
FBs
通讯速率： 可选 9600bs 输资料格式： （7，EVNE，1）
PM 初设值: 通讯方式：RS232
PV COM 1 9-PIN male RXD 2 TXD 3 GND 5 RTS 7 ─┐ CTS 8 ─┘ PV COM 3 6-PIN round male RXD TXD GND RTS CTS 1 2 3 5 ─┐ 6 ─┘
