2018年浙江省中考物理押题卷与答案

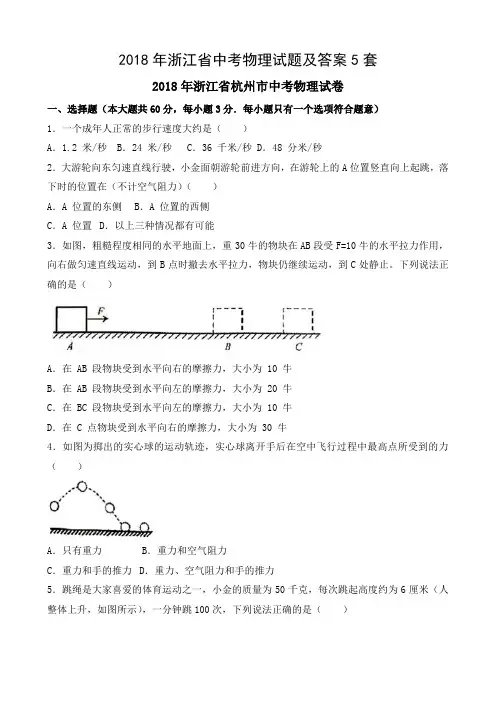

2018年浙江省中考物理试题及答案5套
2018年浙江省中考物理试题及答案5套2018年浙江省杭州市中考物理试卷一、选择题（本大题共60分，每小题3分．每小题只有一个选项符合题意）1．一个成年人正常的步行速度大约是（）A．1.2 米/秒B．24 米/秒C．36 千米/秒 D．48 分米/秒2．大游轮向东匀速直线行驶，小金面朝游轮前进方向，在游轮上的A位置竖直向上起跳，落下时的位置在（不计空气阻力）（）A．A 位置的东侧B．A 位置的西侧C．A 位置D．以上三种情况都有可能3．如图，粗糙程度相同的水平地面上，重30牛的物块在AB段受F=10牛的水平拉力作用，向右做匀速直线运动，到B点时撤去水平拉力，物块仍继续运动，到C处静止。
下列说法正确的是（）A．在 AB 段物块受到水平向右的摩擦力，大小为 10 牛B．在 AB 段物块受到水平向左的摩擦力，大小为 20 牛C．在 BC 段物块受到水平向左的摩擦力，大小为 10 牛D．在 C 点物块受到水平向右的摩擦力，大小为 30 牛4．如图为掷出的实心球的运动轨迹，实心球离开手后在空中飞行过程中最高点所受到的力（）A．只有重力 B．重力和空气阻力C．重力和手的推力 D．重力、空气阻力和手的推力5．跳绳是大家喜爱的体育运动之一，小金的质量为50千克，每次跳起高度约为6厘米（人整体上升，如图所示），一分钟跳100次，下列说法正确的是（）A．向上起跳过程中小金的动能持续增大B．在整个跳绳过程中小金的机械能守恒C．小金跳一次克服重力做功约 3 焦D．小金在这一分钟内跳绳的功率约为 50 瓦6．如图，质量分布均匀的长方体重物A、B，密度分别为ρA 和ρB，底面积分别为SA和SB，且S A ＞SB，将它们放在水平面上，它们对地面的压强相等。
现水平割去上半部分（如图中虚线所示），剩余部分对地面的压强分别为pA 和pB，对地面的压力分别为FA和FB，下列物理量大小比较的关系正确的是（）A．FA ＜FBB．pA ＞pBC．ρA ＞ρBD．切割前后 A、B 对地面的压强均不变7．测量是一个把待测的量与公认的标准进行比较的过程。

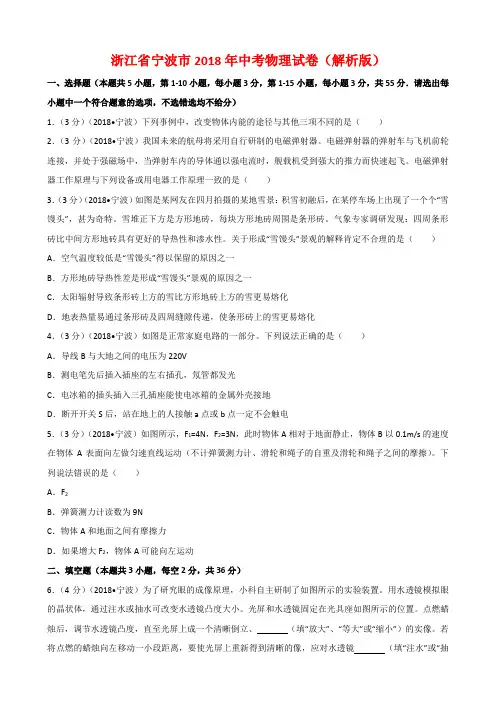

浙江省宁波市2018年物理中考真题试卷(附答案)
浙江省宁波市2018年中考物理试卷（解析版）一、选择题（本题共5小题，第1-10小题，每小题3分，第1-15小题，每小题3分，共55分．请选出每小题中一个符合题意的选项，不选错选均不给分）1．（3分）（2018•宁波）下列事例中，改变物体内能的途径与其他三项不同的是（）2．（3分）（2018•宁波）我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）3．（3分）（2018•宁波）如图是某网友在四月拍摄的某地雪景：积雪初融后，在某停车场上出现了一个个“雪馒头”，甚为奇特。
雪堆正下方是方形地砖，每块方形地砖周围是条形砖。
气象专家调研发现：四周条形砖比中间方形地砖具有更好的导热性和渗水性。
关于形成“雪馒头”景观的解释肯定不合理的是（）A．空气温度较低是“雪馒头”得以保留的原因之一B．方形地砖导热性差是形成“雪馒头”景观的原因之一C．太阳辐射导致条形砖上方的雪比方形地砖上方的雪更易熔化D．地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化4．（3分）（2018•宁波）如图是正常家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电5．（3分）（2018•宁波）如图所示，F1=4N，F2=3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。
下列说法错误的是（）A．F2B．弹簧测力计读数为9NC．物体A和地面之间有摩擦力D．如果增大F2，物体A可能向左运动二、填空题（本题共3小题，每空2分，共36分）6．（4分）（2018•宁波）为了研究眼的成像原理，小科自主研制了如图所示的实验装置。

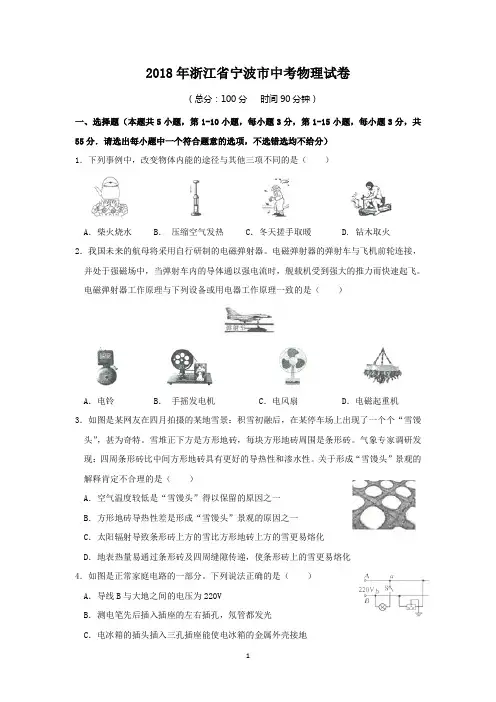

2018年浙江省宁波市中考物理试卷附答案
2018年浙江省宁波市中考物理试卷（总分：100分时间90分钟）一、选择题（本题共5小题，第1-10小题，每小题3分，第1-15小题，每小题3分，共55分．请选出每小题中一个符合题意的选项，不选错选均不给分）1．下列事例中，改变物体内能的途径与其他三项不同的是（）A．柴火烧水 B．压缩空气发热 C．冬天搓手取暖 D. 钻木取火2．我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．电铃 B．手摇发电机 C．电风扇 D．电磁起重机3．如图是某网友在四月拍摄的某地雪景：积雪初融后，在某停车场上出现了一个个“雪馒头”，甚为奇特。
雪堆正下方是方形地砖，每块方形地砖周围是条形砖。
气象专家调研发现：四周条形砖比中间方形地砖具有更好的导热性和渗水性。
关于形成“雪馒头”景观的解释肯定不合理的是（）A．空气温度较低是“雪馒头”得以保留的原因之一B．方形地砖导热性差是形成“雪馒头”景观的原因之一C．太阳辐射导致条形砖上方的雪比方形地砖上方的雪更易熔化D．地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化4．如图是正常家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电5．如图所示，F1=4N，F2=3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。
下列说法错误的是（）A．F2的功率为0.6WB．弹簧测力计读数为9NC．物体A和地面之间有摩擦力D．如果增大F2，物体A可能向左运动二、填空题（本题共3小题，每空2分，共36分）6．（4分）为了研究眼的成像原理，小科自主研制了如图所示的实验装置。
2018年浙江省温州市中考物理真题试卷(解析版)
2018年浙江省温州市中考物理试卷（解析版）一．选择题1．（2018•温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（）2．（2018•温州）某智能百叶窗的叶片上贴有太阳能板，在光照时发电，给电动机供电以调节百叶窗的开合。
该过程中发生的能量转换是（）A．电能→机械能→光能B．光能→机械能→电能C．光能→电能→机械能D．机械能→电能→光能3．（2018•温州）如图为玩具鸟在平面镜中的成像示意图。
下列能改变像位置的是（）A．竖直上移玩具鸟B．竖直下移平面镜C．人向平面镜靠近D．像与镜间放一木板4．（2018•温州）如图所示的小制作中，装置A中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，引起灯泡发光，装置A的工作原理是（）A．通电线圈周围存在磁场B．电磁感应C．通电线圈能在磁场中转动D．磁极间相互作用5．（2018•温州）如图为吸盘式挂杆，将吸盘压在瓷砖上排尽其中的空气，挂杆就能被固定在瓷砖上，挂有平底锅的挂钩沿光滑水平横杆从P点开始向吸盘B移动，若吸盘与横杆的重力、吸盘大小均忽略不计，设挂钩与吸盘A的距离为L，则吸盘B受到的摩擦力F的大小与L的关系图象为（）二．填空题6．（2018•温州）2018年5月21日，我国成功发射了“嫦娥四号”的中继星﹣﹣“鹊桥号”，它将成为“嫦娥四号”与地球间的“通信桥梁”。
（1）“鹊桥号”质量为448千克，发射后随火箭竖直升空1000米的过程中，“鹊桥号”需克服重力做功焦。
（2）若地月间距离为3.8×105千米，电磁波速度为3×105千米/秒，在月球上发出的电磁波到达地球需秒。
（计算结果保留1位小数）（3）如图是月球背面照片，其中A处是。
7．（2018•温州）如图是小明制作的简易“蒸汽船”模型。
将盛有一定量水的铜制容器安装在“船体”上，用蜡烛对铜制容器底部加热，一段时间后铜管会向右喷蒸汽，“蒸汽船”就向左行驶。
（1）蜡烛对铜制容器底部加热导致容器内水温升高，这是通过的方式改变水的内能。
2018年浙江省宁波市中考物理试卷及答案
2018年浙江省宁波市中考物理试卷一、选择题（本题共5小题，第1-10小题，每小题3分，第1-15小题，每小题3分，共55分．请选出每小题中一个符合题意的选项，不选错选均不给分）1．（3分）下列事例中，改变物体内能的途径与其他三项不同的是（）A．柴火烧水B．压缩空气发热C．冬天搓手取暖D．钻木取火2．（3分）我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A．电铃B．手摇发电机C．电风扇D．电磁起重机3．（3分）如图是某网友在四月拍摄的某地雪景：积雪初融后，在某停车场上出现了一个个“雪馒头”，甚为奇特。
雪堆正下方是方形地砖，每块方形地砖周围是条形砖。
气象专家调研发现：四周条形砖比中间方形地砖具有更好的导热性和渗水性。
关于形成“雪馒头”景观的解释肯定不合理的是（）A．空气温度较低是“雪馒头”得以保留的原因之一B．方形地砖导热性差是形成“雪馒头”景观的原因之一C．太阳辐射导致条形砖上方的雪比方形地砖上方的雪更易熔化D．地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化4．（3分）如图是正常家庭电路的一部分。
下列说法正确的是（）A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电5．（3分）如图所示，F1＝4N，F2＝3N，此时物体A相对于地面静止，物体B以0.1m/s的速度在物体A表面向左做匀速直线运动（不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦）。
下列说法错误的是（）A．F2的功率为0.6WB．弹簧测力计读数为9NC．物体A和地面之间有摩擦力D．如果增大F2，物体A可能向左运动二、填空题（本题共3小题，每空2分，共36分）6．（4分）为了研究眼的成像原理，小科自主研制了如图所示的实验装置。

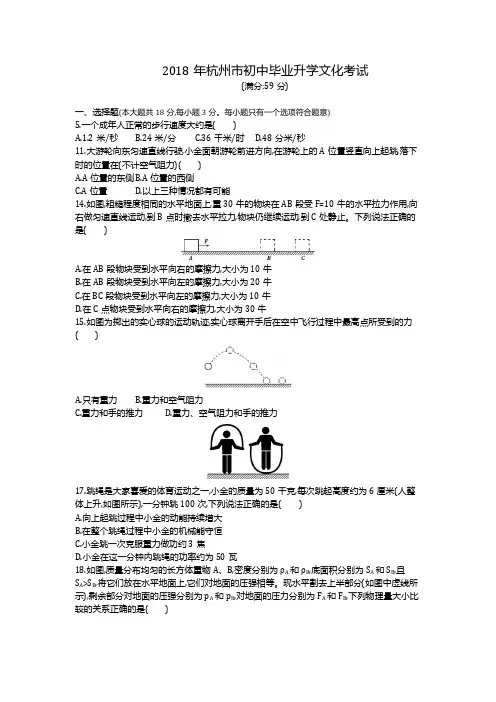

2018年浙江杭州中考物理试卷+答案+解析
2018年杭州市初中毕业升学文化考试(满分:59分)一、选择题(本大题共18分,每小题3分。
每小题只有一个选项符合题意)5.一个成年人正常的步行速度大约是()A.1.2米/秒B.24米/分C.36千米/时D.48分米/秒11.大游轮向东匀速直线行驶,小金面朝游轮前进方向,在游轮上的A位置竖直向上起跳,落下时的位置在(不计空气阻力)()A.A位置的东侧B.A位置的西侧C.A位置D.以上三种情况都有可能14.如图,粗糙程度相同的水平地面上,重30牛的物块在AB段受F=10牛的水平拉力作用,向右做匀速直线运动,到B点时撤去水平拉力,物块仍继续运动,到C处静止。
下列说法正确的是()A.在AB段物块受到水平向右的摩擦力,大小为10牛B.在AB段物块受到水平向左的摩擦力,大小为20牛C.在BC段物块受到水平向左的摩擦力,大小为10牛D.在C点物块受到水平向右的摩擦力,大小为30牛15.如图为掷出的实心球的运动轨迹,实心球离开手后在空中飞行过程中最高点所受到的力()A.只有重力B.重力和空气阻力C.重力和手的推力D.重力、空气阻力和手的推力17.跳绳是大家喜爱的体育运动之一,小金的质量为50千克,每次跳起高度约为6厘米(人整体上升,如图所示),一分钟跳100次,下列说法正确的是()A.向上起跳过程中小金的动能持续增大B.在整个跳绳过程中小金的机械能守恒C.小金跳一次克服重力做功约3焦D.小金在这一分钟内跳绳的功率约为50瓦18.如图,质量分布均匀的长方体重物A、B,密度分别为ρA和ρB,底面积分别为S A和S B,且S A>S B,将它们放在水平地面上,它们对地面的压强相等。
现水平割去上半部分(如图中虚线所示),剩余部分对地面的压强分别为p A和p B,对地面的压力分别为F A和F B,下列物理量大小比较的关系正确的是()A.F A<F BB.p A>p BC.ρA>ρBD.切割前后A、B对地面的压强均不变二、填空题(本大题共10分)25.(4分)援藏教师到达西藏后发现用普通锅煮饭不容易熟。
浙江省杭州市2018年中考物理试题(含答案)
4. 下列事例中,改变物体内能的途径与其他三项不同．．的是（ ）5. 2018年1月31日晚,我国大部分地区能观察到罕见的“月全食+超级月亮+蓝月亮”三最合一的天文奇观。
下列说法正确的是（ ）A.月相变化的周期为27.3日B.当天是我国的农历初一C.当天太阳直射点位于地球的南半球D.月全食时月亮处于地球和太阳之间6. 我国未来的航母将采用自行研制的电磁弹射器。
电磁弹射器的弹射车与飞机前轮连接,并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。
电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）7. 甘肃鸣沙山月牙泉是国家级重点风景名胜区，被称为天下沙漠第一泉。
下列叙述正确的是（ ）A.月牙泉风景区的植被是一个种群B.湖中的倒影是由于光的折射形成的C.鸣沙山昼夜温差较大是因为水的比热容较大D.月牙泉地形的形成是地球内力和外力共同作用的结果10. 如图是某网友在四月拍摄的某地雪景:积雪初融后，在某停车场上出现了一个个“雪馒头”，甚为奇特。
雪堆正下方是方形地砖，每块方形地砖周围是条形砖。
气象专家调研发现:四周条形砖比中间方形地砖具有更好的导热性和渗水性。
关于形成“雪馒头”景观的解释肯定不合理．．．的是（ ） A.空气温度较低是“雪馒头”得以保留的原因之一B.方形地砖导热性差是形成“雪馒头”景观的原因之一C.太阳辐射导效条形砖上方的雪比方形地砖上方的雪更易熔化D.地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化13.如图是正常家庭电路的一部分。
不列说法正确的是（ ）A.导线B 与大地之间的电压为220VB.测电笔先后插入插座的左右插孔，氖管都发光C.电冰箱的插头插人三孔插座能使电冰箱的金属外光接地D.断开开关S 后，站在地上的人接触a 点或b 点一定不会触电15.如图所示，F 1=N ，F 2=3N ，此时物体A 对于地面静止，物体B以0.1m/s 的速度在物体A 表面向左做匀速直线运动(不计弹簧测力计、滑轮和绳子的自重及滑轮和绳子之间的摩擦)。
浙江省宁波市2018年中考物理真题试题(含答案)
）
A. 月相变化的周期为 27.3 日
B. 当天是我国的农历初一
C.当天太阳直射点位于地球的南半球
D.月全食时月亮处于地球和太阳之间
6. 我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射
车与飞机前轮连接 , 并处于强磁场中， 当弹射车内的导体通以强电流时，
舰载机受到强大的推力而快速起飞。 电磁弹射器工作原理与下列设备或
节自己的在答题方案等等。计划不如变化快，我们的计划要随着试题的难易程度随时调整，
目的是在有限的时间里有质有量的完成每一道试题。
要随机而动， 在发卷后的 5 分钟里， 要
先浏览一下第二卷的试卷结构和试题的分布、 难易程度等等， 初步制定出本试卷的答题计划
和答题顺序。先易后难，先熟后生，这就要充分利用这
D.地表热量易通过条形砖及四周缝隙传递，使条形砖上的雪更易熔化
13. 如图是正常家庭电路的一部分。 不列说法正确的是 （
）
A. 导线 B 与大地之间的电压为 220V
B. 测电笔先后插入插座的左右插孔，氖管都发光
C.电冰箱的插头插人三孔插座能使电冰箱的金属外光接地
D.断开开关 S 后，站在地上的人接触 a 点或 b 点一定不会触电
天，说说话放松一下。
03 遇事都往好处想
看大题时，先不想该怎么做，只是看它如何表述，甚至跟自己说“这题我会做，第一问认真
看就能做对” ，让自己有一个平和的心态答题。即使是弱科，我们也要知足常乐，我只要把
会做的都做上，在一场考试中把会的都做对其实就是很好的发挥了。
时刻给自己打一打气，阿 Q 一下，这样把对自己的期待放低一些，心态就平稳了，也就高
（第 7 题图 )
每块方形地砖周围是条形砖。气象专家调研发现 : 四周条形砖比中间方
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年浙江省中考物理押题卷与答案注意事项：1．本试卷共6页，全卷满分100分，考试时间为90分钟。
考生答题全部答在答题卡上，答在本试卷上无效。
2．请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上。
3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案，答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效。
4．作图题必须用2B铅笔作答，并请加黑、加粗。
一、选择题（每小题3分，共30分，每小题给出的四个选项中，只有一个选项符合题意）1.家用的手电筒用两节干电池作电源，正常发光时电流为O.32A。
小灯泡的电功率接近（） A．1W B．10W C．0.1KW D.1KW2. 下列关于温度、热量和内能说法正确的是（）A. 热量总是从高温物体传给低温物体B. 物体从外界吸收了热量，温度一定升高C. 物体的温度越高，具有的热量越多D. 物体的内能增加，则一定是从外界吸收了热量3. 质量相同的铜块和铁块，吸收相同的热量后，将它们相互接触（C铜＜C铁），则（）A. 它们之间不发生热传递B. 热量由铜块传给铁块C. 热量由铁块传给铜块D. 无法确定热量如何传递4. 透镜在我们的生活、学习中应用广泛。
下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头两倍焦距以内C．投影仪能使物体在屏幕上成正立、放大的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距5．下列说法正确的是（）A．物体不振动也可以发出声音B．减少噪声的唯一方法是不让物体发出噪声线圈 磁体C ．用超声波去除人体内的结石是利用了声波的能量D ．“公共场所不要大声说话”是要求人们说话的声音频率要低一些6. 对于静止在水平桌面上的矿泉水瓶，下列说法正确的是（ ）A.桌面对瓶子的支持力与瓶子所受重力是相互作用力B.瓶子对桌面的压力与桌面对瓶子的支持力是平衡力C.瓶子正放与倒放时，对桌面的压力是不同的D.如果瓶子所受的力同时全部消失，它将仍留在原位保持原来的静止状态7．如图所示的各电路中，三盏灯属于．．串联的电路是 （ ）8．如图所示的环保型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使磁体在线圈中来回运动，灯泡就能发光。
这种手电筒电源的工作原理是（ ）A ．电磁感应B ．电流的磁效应C ．磁极间的相互作用D ．通电导体在磁场里受力运动9. 如图所示，电源电压保持不变，闭合开关S ，下列说法正确的是（ ）A.向右移动滑片P ，电压表V 1的示数变小B.向右移动滑片P ，电压表V 2的示数变小C.向左移动滑片P ，电流表A 的示数变大D.向左移动滑片P ，电压表V 1与电流表A 的示数比值不变10. 当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就能产生感应电流，便可读出磁条上的信息.图中能反映刷卡机读出信息原理的是（ ）二. 填空题（本大题包括 6小题，每空 1分，，共 16分）11．将试管中的水倒掉，试管中还会残留小水滴，这说明分子间存在________；将50mL 水和50mL A B C D酒精充分混合后，水与酒精的总体积将________（大于/小于/等于）100mL ．有些化纤布料做成的衣服穿在身上很容易脏，主要是因为化纤布料容易发生________现象吸引灰尘引起的。
12. 我国研发的北斗卫星导航系统是利用_______提供导航服务的；渔民是利用声呐装置发射和接收_______来探测鱼群位置的.（均选填“超声波”、“次声波”或“电磁波”）13．“嫦娥一号”卫星在绕月飞行的1年时间里，可能会遭遇两次月食，月食期间没有太阳光照射，卫星表面的温度会急剧下降，内能 （选填“增大”、“减小”或“不变”），这是通过 的方式改变物体的内能；汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的 较大的性质。
14．汽车是我们生活中常用的交通工具，汽油机是汽车的动力设备。
单缸汽油机工作的四个冲程中，将内能转化为机械能的是__________冲程，其他三个冲程都是靠 来完成的。
“汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的 大，在发动机开始工作后一段时间内，水箱中水的内能会 （填“增加”或“减少”）。
15. 在如图所示的电路中，有三个开关、、 ，如果仅将开关闭合，、断开，则灯、_______联；如果将开关、闭合，断开，则灯、_______联；当______开关闭合，会造成电源短路。
16．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R = Ω。
.通电10s. R 产生的热量为 J.三、作图、实验与探究题（本大题包括 3 小题，共 30分）17．(8分)（1）用如图甲所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法。
（2）请仔细观察手电筒（如图乙所示），在框中画出手电筒的电路图。
18. (12分) 小强在探究某种物质熔化规律的实验中，根据实验数据画出了温度随时间变化的图象，如图所示．根据图象特征回答下列问题：（1）实验时，将装有晶体的试管放入盛有水的烧杯中加热，试管在水中的深度要适当．其“适当”的含义是：______ 和______ ．（2）用试管装加热物质放在烧杯中进行加热，好处是______ ．（3）该物质的熔点是______ ℃．（4）该物质温度为30℃时处于______ 态．（填“固”或“液”）（5）该物质从开始熔化到完全熔化，持续的时间是______ min ．19. (10分)学校实验室购买了一批额定电压为2.5V 的小灯泡，小明利用其中一只小灯泡做“测量小灯泡电功率”的实验。
（滑动变阻器的型号为“20Ω 1A ”）（1）请你用笔画线代替导线，帮小明将图甲中的电路连接完整，要求：图中的滑片P 此刻在最大阻值处；丙甲（2）小明连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变。
发生故障的原因可能是滑动变阻器_______，或者灯泡________。
（3）小明同学排除故障后闭合开关，移动滑动变阻器滑片P，同时眼睛应注视（选填序号）。
A．小灯泡亮度 B．电压表示数 C．电流表示数 D．滑动变阻器滑片（4）小明同学移动滑动变阻器滑片P到某处时，电压表的示数如图乙所示，要获得小灯泡额定功率的数据，滑片P应向_______ (选填“左”或“右”)端移动；当电压表的示数为2.5V时，电流表示数如图丙所示，则小灯泡的额定功率为_______W；（5）小明还利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终2V，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于Ω。
四、计算题（本大题包括3小题，共24 分。
解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）20．（8分）某物理兴趣小组的同学，用煤炉给10dm3的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min内完全燃烧了2kg的煤，水的比热容为4．2×103J/（kg•℃），煤的热值约为3×107J/kg．求：（1）煤完全燃烧产生的热量；（2）经过6min时间加热，水所吸收的热量；（3）煤炉烧水时的热效率．21.（8分）2014年4月14日，为寻找失联的MH370航班，启用了“蓝鳍金枪鱼﹣21”（简称“金枪鱼”）自主水下航行器进行深海搜寻。
其外形与潜艇相似（如图甲所示），其相关参数为：体积1m3、重量7500N，最大潜水深度4500m，最大航速7.4km/h（为简化计算，不考虑海水密度变化，海水密度ρ取1.0×103kg/m3，g取10N/kg）。
（1）假设“金枪鱼”上有面积为2×10-3m2的探测窗口，当它下潜至4000m深度处时，该探测窗口承受海水的压力是多少？（2）“金枪鱼”搜寻任务完成后，变为自重时，能静止漂浮在海面上，求此时“金枪鱼”露出海面的体积为多大？（3）若上述漂浮在海面的“金枪鱼”，由起重装置将其匀速竖直吊离海面。
从某时刻计时起，起重装置拉力的功率随时间变化的图象如图乙所示，图中P3=3P1。
请分析出t3时刻起重装置对“金枪鱼”拉力，并求出t1时刻起重装置对“金枪鱼”拉力（不考虑水的阻力）。
22．（8分）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.6A和1.2A，求L1、L2、L3中的电流分别为多少？参考答案一、选择题（每小题3分，共30分，每小题给出的四个选项中，只有一个选项符合题意）1.A2.A3.D4.A5.B6.D7.C8.A9.D 10.C二. 填空题（本大题包括6小题，每空 1分，共 16 分）11.引力小于摩擦起电 12. 电磁波超声波 13. 做功内机械14. 做功惯性比热容增加15. 串并s1、s2、s3 16．20 18三、作图、实验与探究题（本大题包括 3 小题，共 30分）17. (8分)（1）（2）18. (12分)（1）试管中装有物质的部分要浸没在水中试管不能碰到烧杯底部（2）使物质受热均匀（3）48℃（4）固（5）619.(10分)（1）滑动变阻器的右下端（2）同接滑动变阻器的上接线柱(短路) 断路（开路）（3）B（4）右 0.75（5）40四、计算题（本大题包括3小题，共24分。
解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）20.（8分）解：（1）Q放=qm=2kg×3×107J/kg=6×107J（2）m=ρv=1.0×103kg/m3 ×0.01m3=10kgQ吸=cmΔt=4．2×103J/（kg•℃）×10kg×60℃=2．52×106 J（3）烧水时的热效率（热效率等于水吸收的热量与燃料完全燃烧放出的热量之比，η=Q吸/Q放=2．52×106 J/6×107J=4．2%。
21.（8分）解：（1）当它下潜至4000m深度处受到海水的压强：P=ρgh=1.0×103kg/m3×10N/kg×4000m=4×107Pa探测窗口承受海水的压力：由P=F/S得 F=PS=4×107Pa×2×10-3m2=8×104N）（2）“金枪鱼”搜寻任务完成后，静止漂浮在海面上，所以有F浮=G=7500N。
