电路分析实验报告
南昌理工学院实验报告（样本）
二OO 年月日
课程名称电路分析实验名称电位、电压的测定
班级姓名同组人
指导教师评定签名
【一、实验名称】电位、电压的测定
【二、实验目的】
1、学会测量电路中各点电位和电压的方法，理解电位的相对性和电压的绝对性；
2、学会电路电位图的测量、绘制方法；
3、掌握使用直流稳压电源、直流电压表的使用方法。
【三、实验内容和原理】
（一）实验内容
1、测量电路中各点电位；
2、测量电路中相邻两点之间的电压值。
（二）实验原理
在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。而且，任意两点的电位变化，即为该两点之间的电压。在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
【四、实验条件】
【五、实验过程】
实验电路如图1-1所示，按图接线。图中的电源U S1用恒压源中的＋6V（＋5V）输出端，U S2用0～＋30V可调电源输出端，并将输出电压调到＋12V。
1、测量电路中各点电位
以图1-1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1-1中。以D点作为电位参考点，重复上述步骤，测得数据记入表1-1中。
图1-1
2、测量电路中相邻两点之间的电压值
在图1-1中，测量电压U AB：将电压表的红笔端插入A点，黑笔端插入B点，读电压表读数，记入表1-1中。按同样方法测量U BC、U CD、U DE、U EF及U FA，测量数据记入表1-1中。
【六、实验结果】
表1-1电路中各点电位和电压数据（单位：V）
【七、实验结果分析、讨论】
1、根据实验数据，绘制不同参考点时各点的电位连接图，并对照观察各对应两点间的电压情况。
2、比较不同参考点时电位图及电位变化的规律有何变化，并说明原因。
【八、实验结论】
完成数据表格中的计算，对误差作必要分析，总结电位相对性和电压绝对性的结论。
11级电路分析基础实验报告
11级电路分析基础实验报告 篇一：电路分析基础实验 实验一：基尔霍夫定理与电阻串并联 一、实验目的 学习使用workbench软件，学习组建简单直流电路并使用仿真测量仪 表测量电压、电流。 二、实验原理 1、基尔霍夫电流、电压定理的验证。 解决方案：自己设计一个电路，要求至少包括两个回路和两个节点， 测量节点的电流代数和与回路电压代数和，验证基尔霍夫电流和电压 定理并与理论计算值相比较。 2、电阻串并联分压和分流关系验证。 解决方案：自己设计一个电路，要求包括三个以上的电阻，有串联电 阻和并联电阻，测量电阻上的电压和电流，验证电阻串并联分压和分 流关系，并与理论计算值相比较。 三、实验数据分析 1、基尔霍夫电流、电压定理的验证。
测量值验证 (1)对于最左边的外围网孔，取逆时针为参考方向得：U1-U2-U3?20V-8.889V-11.111V?0故满足KVL。 (2)对于最大的外围网孔，取逆时针为参考方向得： U1?I5?R3-U2?20V?（-0.111?100）V-8.889V?0 (3)对于节点4，取流进节点的电流方向为正得： -I1?I2?I3?（--0.444）A?（-0.222）A?（-0.222）A?0 (4)对于节点7，取流进节点的电流方向为正得： -I3?I4?I5?（--0.222）A?（-0.111）A?（-0.111）A?0 理论计算值 U1?I1?（R1?R2//R3//R4） IU1204 1?（R?A?A 1?R2//R3//R4）459 I3//R4 2?R RR?I?1?4A?2 1A 2?R3//4299 I（I422 3?1-I2）?（9-9）A?9A IR1 312
电路分析实验报告

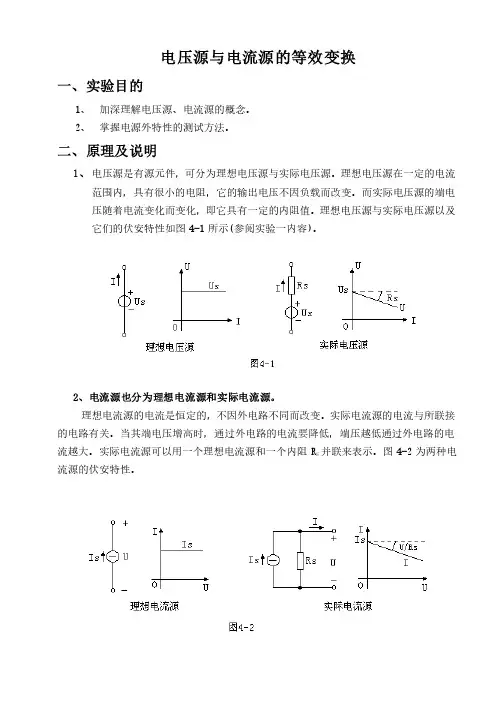

电压源与电流源的等效变换 一、实验目的 1、加深理解电压源、电流源的概念。 2、掌握电源外特性的测试方法。 二、原理及说明 1、电压源是有源元件，可分为理想电压源与实际电压源。理想电压源在一定的电流 范围内，具有很小的电阻，它的输出电压不因负载而改变。而实际电压源的端电压随着电流变化而变化，即它具有一定的内阻值。理想电压源与实际电压源以及它们的伏安特性如图4-1所示(参阅实验一内容)。 2、电流源也分为理想电流源和实际电流源。 理想电流源的电流是恒定的，不因外电路不同而改变。实际电流源的电流与所联接的电路有关。当其端电压增高时，通过外电路的电流要降低，端压越低通过外电路的电 并联来表示。图4-2为两种电流越大。实际电流源可以用一个理想电流源和一个内阻R S 流源的伏安特性。
