简述沟槽管道连接质量控制
沟槽管道连接施工技术规程
沟槽管道连接施工技术规程
1、准备工作。
（1）施工前需仔细检查各连接管道的尺寸、材料和强度等，以确保
其符合要求。
（2）检查连接管道各部位的表面是否干燥、清洁和平整，如有污物、锈蚀等需进行清除。
（3）高空作业时，需做好安全防护措施，同时要确保施工人员的安全。
（4）需要准备好焊接设备、氧气、乙炔等工具和材料，同时需保证
以上设施设备的安全性。
2、接头的处理。
（1）管道直接接头处需进行前后减径和翻边处理，以便接下来的连
接工作。
（2）对于法兰连接，则需进行精密加工和调整，确保法兰的尺寸和
连接标准符合要求。
（3）常规连接采用对焊或衔接，连接采用法兰或其他合适的连接方式。
3、焊接。
（1）管道倾角应符合规定标准，避免倾角过大或者过小。
（2）焊缝应相对平直，在施工过程中应定期进行测量和调整。
（3）焊接准备时需注意工作环境，避免接近易燃物，以确保安全。
4、检验与验收。
（1）焊接完成后需进行检验，检查管道外观情况、焊接质量和连接
标准等。
（2）检查合格后进行验收，持续跟踪管道的使用情况和精心维护。
以上就是沟槽管道连接施工技术规程的详细介绍。
在实际施工过程中，在保证安全的前提下，遵循以上流程，增强施工效率和施工质量，广泛应
用于沟槽管道连接实践。
沟槽管件的连接工法
沟槽管件的连接工法沟槽管件是建筑和工程中常用的一种管件，它是由管道连接系统中的管件和管道构成的，在工程领域中具有广泛的应用。
沟槽管道的连接工法是一个非常重要的环节，直接影响到管道的质量和使用效果。
本文将详细介绍沟槽管件的连接工法。
1. 管件连接前的准备首先，在进行管件连接之前必须对管道进行检查。
检查管道的表面是否平整，是否有毛刺或者损伤等问题。
如果有必须及时处理。
管道的表面应该干净、平整、无油污，以确保连接的质量。
2. 沟槽管件的连接方式沟槽管件的连接方式分为两种：机械连接和焊接连接。
机械连接是通过沟槽中的爪子和凸缘将管道和管件连接在一起，是目前使用最为广泛的一种连接方式。
这种方式连接简单、快速，并且易于拆卸，非常适用于需要经常更换管道元件的场合。
机械连接可以采用压力工具和手动工具完成。
焊接连接是指将管道和管件焊接在一起，一般适用于需要更高的连接强度和密封性的场合。
焊接方式分为手动电弧焊接和气焊两种。
手动电弧焊接需要经过训练才能灵活使用，但是这种方式需要消耗大量的人工，并且时间较长。
气焊则需要使用乙炔焊接设备和氧气压力机，适用于比较大的管道和管件的焊接。
3. 管件的安装管件的安装是管道工程的基础工作之一，需要注意以下几点：（1）在拆卸稳定和牢固的管件之前应该使用止漏膏进行包装保护。
（2）不同种类的管件应该用专门的工具进行安装，以保证连接质量。
（3）管件的安装需要垂直安装或按照指定的角度进行安装，以确保管道的顺畅运行。
（4）管道在安装时应保持水平稳定，并且不应有任何扭曲或者拐角区域。
（5）管件安装时应该避免使用力量过大的方法，容易导致管道的损坏。
4. 管件的检查和修复在管道使用过程中，管道连接处可能会发生裂纹或损伤，导致漏水或者出现其他问题。
这时候我们需要对管道的连接进行检查和修复。
（1）检查管道连接处，是否有漏水或出现其他异常情况。
（2）针对问题进行修复，可以使用修复装置和更换新的管件进行修复。
消防管道沟槽连接技术规范
消防管道沟槽连接技术规范（1）概述 一般室内消防管管径小于等于 DN100 选用镀锌钢管，大于 DN100 选用无缝钢管 镀锌。
管径小于 DN100，丝扣连接，大于等于 DN100，卡箍连接。
（2）施工流程 1）消火栓系统施工工艺流程图筑龙 网消火栓系统施工流程图www. zh1ul ong.c om2）消防喷淋施工工艺流程图筑龙 网（3）技术措施 1）施工前应熟悉施工图、有关技术要求和验收标准，各类管道安装的施工方 法与技术要领，编制详细的施工方案，指导施工；建立施工质量保证体系，控制施 工过程中各道工序质量，从而保证管道工程施工达到设计与验收规范要求；ww消防喷淋施工流程图w. zh2ul ong.c om2）管道切割：镀锌钢管的切割应采用砂轮切割机切断；无缝钢管当管径大于 DN80 时，可采用氧乙炔气体切割，管道断口应平整、无毛刺等缺陷，并用角向砂轮 打磨光洁，清除氧化物。
3）管道进行预制前，需对管口的平整度进行检查，平整度须符合规范要求。
4）管道穿墙或楼板时应加设套管，管道与套管间的间隙应填塞柔性不燃材料。
5）支架安装：垂直安装的总（干）管，其下端应设置承重固定支架，上部末应固定牢固。
喷淋管道支吊架的间距不应大于下表： 公称直径 （mm） 喷淋管道最 大间距（m）DN25 3.5DN32 4.0DN40 4.5DN50 5.0ng.c oDN70 6.0 DN80 6.0 DN100 6.5 DN150 8.06）喷淋系统管道支吊架安装时，支吊架与喷嘴间距不宜小于 300mm，与末端喷 嘴间距不宜大于 750mm， 配水支管上每一直管段相邻两喷嘴间至少设置一只支吊架， 喷淋及气体灭火系统管道的防晃支架的设置，当管径大于等于 DN50 时，每段管道 至少应设置一个防晃支架.当管道改变方向时应加置一个防晃支架. 7）消防系统供水设备、泄压阀、报警阀、水流阀、监控阀、实验阀等的安装， 必须严格按照（GB50261-96）《自动灭火系统施工和验收规范》要求和设计要求施 工。

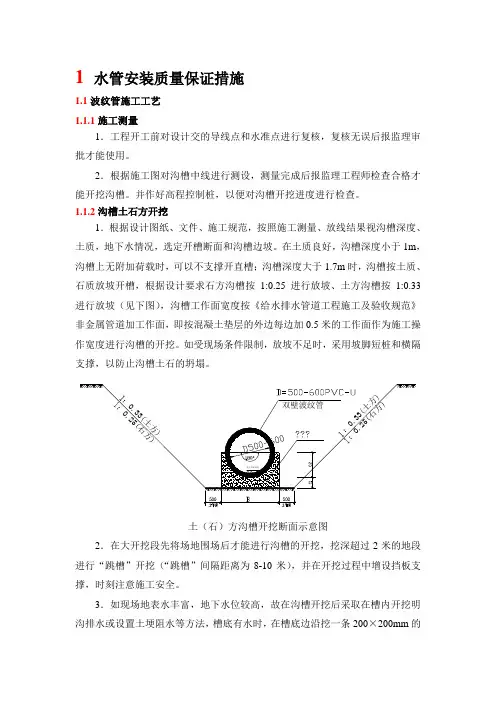

水管安装质量保证措施
1 水管安装质量保证措施1.1波纹管施工工艺1.1.1施工测量1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。
2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。
并作好高程控制桩，以便对沟槽开挖进度进行检查。
1.1.2沟槽土石方开挖1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。
在土质良好，沟槽深度小于1m，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于1.7m时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按1:0.25进行放坡、土方沟槽按1:0.33进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5米的工作面作为施工操进行“跳槽”开挖（“跳槽”间隔距离为8-10米），并在开挖过程中增设挡板支撑，时刻注意施工安全。
3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200mm的排水沟将水排至最低凹处，开挖一个300×500mm集水坑（间隔50米左右一个），4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m 天然级配的砂石料或中、粗砂并夯实。
5．雨季施工，应尽可能缩短开槽长度，做到成槽快、回填快。
一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。
6．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。
7．质量要求槽底高程0-30槽底中线每侧宽度不小于规定沟槽边坡不徒于规定（土石方工程施工详见工艺框图）分项工程施工工艺框图-土石方工程1.1.3垫层施工1．垫层施工前，先将槽内废碴、落土等杂物清除和将被水浸泡过的浮泥清除干净。
管道沟槽式连接标准及质量控制
管道沟槽式连接标准及质量控制1．前言沟槽连接最初是应用在消防管道的连接系统，兴起于50年代的美国。
1998年我国开发沟槽式管件成功并投放市场，2001年制定了相应的行业标准（标准号：CJ/T156-2001）, 2003年出版了《沟槽式连接管道工程技术规程》CECS151-2003 标准，管道沟槽连接的质量标准执行国家有关规范：《建筑给水排水及采暖工程施工质量验收规范GB50242-2002、《通风与空调工程施工质量验收规范》GB50243-2002、《自动喷淋灭火系统施工及验收规范》GB50261-2005。
管道沟槽式连接具有强度高、安装维护方便等优点，目前在消防系统、空调系统、雨水系统均已得到普遍应用。
2．特点2.1快捷：不需焊接和二次镀锌，安装紧固螺栓无方向要求，管道安装速度比传统的焊接、丝扣连接及法兰连接快三倍以上。
2.2简便：它比法兰轻，只有两条紧固螺栓，不需要对孔对锁，安装时无特殊要求。
2.3可靠：选用高强度的球墨铸铁，使用寿命长。
卡箍、垫圈与管端沟槽系全圆周压紧，管端拉力强度大，试验压力达4.2Mpa，温度-30℃—100℃，真空度可达0.08Mpa。
2.4安全：沟槽式管接头施工时无需电源，不需电、气焊接，不会因焊接使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。
2.5经济：比法兰连接节约总工程费用的20%左右。
2.6隔振：沟槽管件中的密封垫圈可隔断噪音及振动的传播。
2.7无污染：沟槽管件安装不存在焊渣和破坏镀锌层的问题，故可确保管道畅通。
连接后的管道尤其消防喷淋系统不会因其他方式的连接而产生锈渣堵塞管道中的设备、喷淋头等。
2.8应用广泛：沟槽式管件可与（除非金属管道外）任何管道连接，特别是对有防腐要求的管道能起到很好的保护作用。
2.9维护方便：拆卸维修只需松开螺栓、拆下卡箍即可，便于管路延伸、更换、转动方向。
3．材料性能3.1卡箍为高延伸率球墨铸铁QT450-12（符合GB1348-1988）。

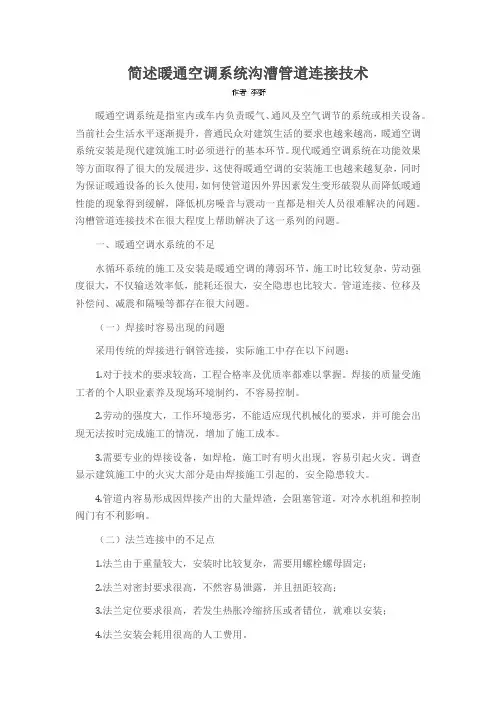

简述暖通空调系统沟漕管道连接技术
简述暖通空调系统沟漕管道连接技术暖通空调系统是指室内或车内负责暖气、通风及空气调节的系统或相关设备。
当前社会生活水平逐渐提升，普通民众对建筑生活的要求也越来越高，暖通空调系统安装是现代建筑施工时必须进行的基本环节。
现代暖通空调系统在功能效果等方面取得了很大的发展进步，这使得暖通空调的安装施工也越来越复杂，同时为保证暖通设备的长久使用，如何使管道因外界因素发生变形破裂从而降低暖通性能的现象得到缓解，降低机房噪音与震动一直都是相关人员很难解决的问题。
沟槽管道连接技术在很大程度上帮助解决了这一系列的问题。
一、暖通空调水系统的不足水循环系统的施工及安装是暖通空调的薄弱环节，施工时比较复杂，劳动强度很大，不仅输送效率低，能耗还很大，安全隐患也比较大。
管道连接、位移及补偿问、减震和隔噪等都存在很大问题。
（一）焊接时容易出现的问题采用传统的焊接进行钢管连接，实际施工中存在以下问题：1.对于技术的要求较高，工程合格率及优质率都难以掌握。
焊接的质量受施工者的个人职业素养及现场环境制约，不容易控制。
2.劳动的强度大，工作环境恶劣，不能适应现代机械化的要求，并可能会出现无法按时完成施工的情况，增加了施工成本。
3.需要专业的焊接设备，如焊枪，施工时有明火出现，容易引起火灾。
调查显示建筑施工中的火灾大部分是由焊接施工引起的，安全隐患较大。
4.管道内容易形成因焊接产出的大量焊渣，会阻塞管道，对冷水机组和控制阀门有不利影响。
（二）法兰连接中的不足点1.法兰由于重量较大，安装时比较复杂，需要用螺栓螺母固定；2.法兰对密封要求很高，不然容易泄露，并且扭距较高；3.法兰定位要求很高，若发生热胀冷缩挤压或者错位，就难以安装；4.法兰安装会耗用很高的人工费用。
（三）传统橡胶减震的不足点1.橡胶材质的阀体，承受管道压力的同时需起到减振的作用，使用寿命较短，容易出现老化、裂缝，存在工程质量隐患。
目前选择传统橡胶阀体材质的避震喉已很少在大型项目里出现。
管道沟槽连接技术详解
2材料选择
2.1管材
2.1.1管道类型的选择
管道类型是影响管道沟槽连接质量的一项重要因素。
沟槽连接方式适用的管道类型较为广泛，《沟槽式连接管道工程技术规程》（CECS151∶2003）指出：“沟槽连接方式可用于镀锌焊接钢管和焊接钢管、镀锌无缝钢管和无缝钢管、不锈钢管等，或内壁涂塑或衬塑的上述各种管材。
”但是，由于焊缝形式对钢管沟槽连接质量有一定影响，焊接钢管的焊缝突出，不利于钢管的压槽。
因此，在安装施工时应首选无缝钢管，其次是直缝焊管，避免选用螺旋焊管。
如确需使用螺旋焊管，也应配套使用相应的沟槽管件，如上海威逊就为螺旋钢管设计配备了带沟槽短管的超越式接头和凸缘式接头，以此解决了螺旋钢管沟槽连接的接口密封难题。
2.1.2管道的质量要求
由于沟槽管件与管道外壁接合，因此，管道外径偏差过量将使管道与卡箍不匹配，会造成接头渗水。
此外，管材材质不合格，镀锌层不牢固，管壁厚度不足，都将会在压槽时可能造成管子断裂、镀锌层大量脱落或高频焊缝开裂，最终导致接头渗水或断裂。
因此，严格控制管材质量至关重要。
各类管材均应符合相应的国家标准，如镀锌焊接钢管应符合《低压流体输送用镀锌焊接钢管》（GB/T3 091）的规定，无缝钢管应符合《输送流体用无缝钢管》（GB/T8 163）的规定，涂塑镀锌焊接钢管和涂塑无缝钢管应符合《给水涂。
沟槽管道安装注意事项
沟槽管道安装注意事项在沟槽管道安装过程中，需要注意以下几个方面：1.地面勘察：在进行沟槽管道安装前，需要对地面进行详细的勘察。
勘察地面的土壤类型、地下水位、地质状况等，以确定最佳的施工方法和材料选用。
2.沟槽开挖：沟槽开挖应按照设计要求进行。
沟槽的宽度和深度需要满足管道的敷设要求，并保证沟槽的坡度和平整度，以便于管道的敷设和维护。
3.管道敷设：在进行管道敷设前，需要对管道进行检查，确保管道的质量良好。
在敷设管道时，需注意管道的坡度和弯头的位置，以保证管道内的流体能够顺利流动。
4.管道连接：管道连接应按照相关的技术规范进行。
对于不同材质的管道连接，需要选择合适的连接方式，如焊接、螺纹连接、承插连接等。
5.绝缘保护：根据需要，对电气管道、热水管道等需要绝缘保护的管道进行合理的绝缘措施，以防止安全事故的发生。
6.固定支撑：在管道敷设完成后，需要对管道进行固定支撑，以保证其稳定性。
固定支撑的方式可以是使用垫子、支架、卡箍等。
7.管道保护：在安装过程中，需要对管道进行保护，避免因为外力或其他原因造成管道的损坏。
可以使用泡沫塑料管道保护套或其他保护措施，同时还需注意避免在管道附近施工或放置重物。
8.检测验收：安装完成后，需要对管道进行检测验收。
通过水压试验或其他相关测试手段，检测管道是否存在泄漏、疏堵、变形等问题。
确保管道的质量符合要求。
9.安全措施：在沟槽管道安装过程中，施工人员需要严格遵守相关的安全操作规程，佩戴好安全防护用品，确保人身安全。
10.施工标准：根据相关的标准和规范进行沟槽管道安装，如国家标准《沟槽管道工程施工及验收规范》等，确保施工质量达到标准要求。
11.环保措施：在进行沟槽管道安装时，应加强环境保护措施，避免对周边环境造成污染。
对于施工过程中产生的废弃物，应妥善处理。
12.施工过程监控：安装过程中需要进行实时监控，以确保施工质量和安全。
可以使用视频监控设备、传感器等进行施工现场监控。
综上所述，沟槽管道安装过程中需要注意的事项很多，从地面勘察到施工标准都需要严格遵循。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀 脊 丽
与 冒 坦 Ｉ ｌ ｌ ＾Ｌ Ｌ Ａｌ ｌ ｕ
。
尹 振 宗
（ 南通安装集 团股份有 限公 司 南通 ２ ２ ６ ０ ０ １ ）
摘
要：沟槽管道连接技术作 为管道连接新 型技术 ，已广泛应用 于消防水等管道施 工 中。本文结合 实际施工经验 ， 就 沟槽连接过程 中的材料 、沟槽加 工、支 吊架设 置 、适用场所等方 面进行 了介绍和总结 。
水 冲洗 内部 ，要 求水 流均匀 ，冲洗彻 底干净 。
液 ，反应控制在 温度４ ０ ～ ５ ０ ％，Ｐ Ｈ 值控 制在 １ ～４ 之间 ，
时间８ ～１ ０ ｄ ｘ 时 ，检测溶液 内铁离子浓度 （ 控制相邻两次 测定值基 本相等 ，否则要更换 反应溶 液 ），检测方式为
⑨干燥包封 ：将用无油压缩空气加热 至７ ０～ ９ ０ ，吹 扫设备及管道 内部 ，目测干燥无水时合格 ，将设备及 时
１ ． 管件 材 料 的 质 量 控 制
加强 沟槽管 件质量 的控制 ， 严格 采 购验收手 续 ， 购 买和使用名牌优质产品。 ｘ ／ ， ￣ ＇ ｆ － 观粗糙、 胶圈压变超差 （ 弹 性差 ）、脆性较大 的沟槽管件应严禁使用 。其次应确保 钢管 的壁厚 ，厚度公差应在 国家规定 的允差范 围。
（ １ ）手感 ，弹性越 大越好 ； （ ２ ）味道 ，味道越小 越好 ； （ ３ ）外 观 ，光滑不粗 糙最 好 ； （ ４） 剪 一个 小 口 ，用力 撕扯 ，不 容易断裂 的好 ； （ ５ ）挤压 ，多拧几 个弯 固定起来 ，放个几天 ，回位正常的好。
表 卜１钢管最小壁厚和沟槽尺寸 （ ｒ ａ ｍ ）
①清洗施工 区域应相对独立 、封 闭 ，配备专用 吊装
检 测溶液 内铁 离子浓度 （ ３ ０ ０ ｍｇ ／ Ｌ），查看 分光光度计
检测报告 。
设备 ，施工环境 干净整 洁 ，并 配备专用 吸尘器等设备不
定 期 打扫 Ｈ 值８
～
９ ，温度５ ５— ６ ０ ℃ ，时间２～３ 小 时。
②操作人员 应经过 培训 ，清洗施 工过程 中严格控制
清 洗液相关参数及清洗时间 、温度 。
⑦ 钝 化 ：药剂 选 用 双 氧 水 溶 液 ，温度 控 制 在 ８ ０
—
９ ０ ％ ，控 制溶液 Ｐ Ｈ值９—１ ０ 之 间 ，反 应时 间６ ～８ 小
③施 工人员 工作 时穿专用 工作 服装 ，戴 洁净手套 ， 严格 注意个人卫生 ，保持干净 的工作环境 。
时 ，检 验方 法 为 目测 清洗物 内部 ，钝 化层 致密 完整 时
Ｉ Ｎ Ｓ Ｔ Ａ Ｌ Ｌ Ａ Ｔ Ｉ Ｏ Ｎ
３ ９
胶圈作为沟槽连接过程中的主要密封件其材质应为
的机械性能不应低于Ｇ Ｂ ／ Ｔ ３ ０ ９ ８ ． １ 中规定 的８ ． ８ 级的要求 ， 螺栓 、螺母应镀锌 ，且锌层表面均匀平滑 、无 滴瘤 、粗 糙和心刺 ，无起皮
公称直径 钢管外径 最小壁厚 管端至沟 沟槽 槽边尺寸 沟槽宽度 沟槽深度 外径
Ｄ Ｎ Ｄ Ｃ ６
Ａ ＋ Ｏ ， ｏ － Ａ
—
Ｂ ＊ ￣ ＂ Ｚ － Ｂ
ｏ ５
０ ０
Ｃ 。 一 ＿ ０ ０
Ｄｌ
１ ． ２沟槽 管件质 量 的检验
沟槽 管 件多采 用球 墨铸 铁制成 ，因此球 铁材 质质 量 在沟槽管件 中至关重要， 如果球化质 量不合格， 强度不 如生铁， 打压会 发生爆 裂， 造成事故 ， 好 的沟槽管件除采用 球 墨铸铁 （ Ｑ Ｔ ４ ５ ０ — １ ２）生产外 ，其铸造质量 、外观尺 寸包 括厚度 均应符 合要 求 。材 料员 、质 检员在 对沟槽
１ ． １胶 圈质 量 的辨 别
③ 水 冲洗 ：清洗 完后 用 自来水 冲洗 管 道或设 备 内
为合格 。
部 ，用 紫外灯照射 内表面 ，呈现紫光时合格 。
④络合除锈 ：药剂选用Ｅ Ｄ Ｔ Ａ（ 乙二胺四乙酸钠 ） 溶
⑧超纯水 冲洗 ：用 电阻率小于等于１ ２ ＭＩ ） ． ｃ ｍ的超纯
２ ． 沟槽加工质量控制
２ ． １钢管壁 厚和沟槽加工深度 是影响沟槽 连接质量 的重要 因素之一 ，钢管 壁厚 及沟槽 加工 深度 必须遵 守
Ｃ Ｅ Ｃ Ｓ １ ５ １《 沟槽式 连接管 道工程 技术规程 》中的相关规 定 ，钢管最小壁厚和沟槽 加工尺寸要求见表１ — １ 。
凹凸不平等缺陷 。
封 闭试压 ，接 口、管 口外包气 相薄膜 纸 ，外 用专用 塑料 封 盖封堵 。
取样 化验 ，查看分光光度计检测报告 。
⑤ 漂 洗 ：药 剂选 用 柠 檬 酸 溶 液 ，控 制溶 液 Ｐ Ｈ 值
３ ． ５ ～４ ，反应 温度７ ０ ～７ ５ ℃ ，时间３ ～４ 小时 ，取样化验
四、清 洗注意事项
１ ０ Ｏ
三元 乙丙橡胶 、白硅胶或丁腈橡胶 ，但有些生产厂家为 降低生产成本采用劣质材料或添加大量橡胶 助剂 ，因此 安装单位采购时必须 申明且 向生产单位索要 与其单位工 程使用年 限相 同的产 品质量承诺书和橡胶密封圈的物理
机 械性 能试验报告 ，并从下述几个方面进行把关 确保胶 圈无破损 ，无变形 ，橡胶密封面无气泡 、杂质 、裂 口和
质量控制 卡箍接 头形 式 支吊架设 置
关键词：沟槽连接 中图分类号 ：Ｕ ｌ ７ ５
文献标识码 ：Ｂ
文 章编号 ： １ ０ ０ ２ － ３ ６ ０ ７（ ２ ０ １ ３ ）０ ２ － ０ ０ ３ ９ － ０ ３
沟槽管道连接技术作为建设部十大新技术之一 ，已 被广泛用 于消 防系统 、空调系统和雨水 系统 中 ，但 由于 沟槽管件质量 、沟槽加工深度 、支 吊架位置设置及 紧固 件 质量 等问题 ，导致 管 道断裂 、脱 扣 、渗漏 等时 有发 生 ，为加强沟槽管道安装工程质量 ，现就影 响沟槽管道 连接质量 的因素及控制措施简述如下 ：
