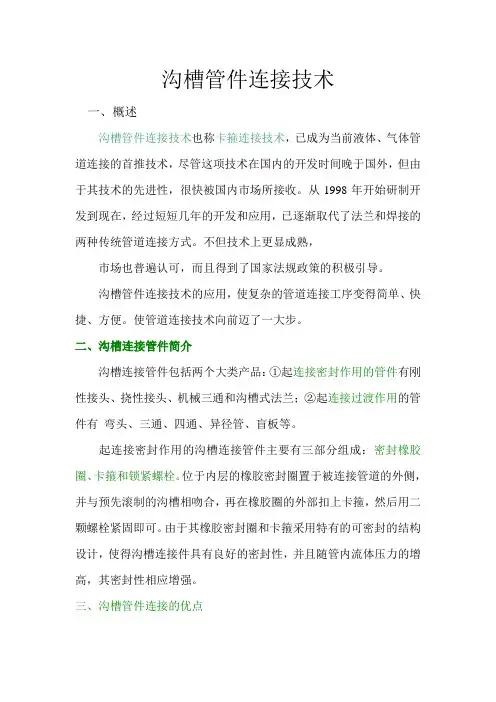

管道沟槽连接技术详解
2材料选择
2.1管材
2.1.1管道类型的选择
管道类型是影响管道沟槽连接质量的一项重要因素。沟槽连接方式适用的管道类型较为广泛，《沟槽式连接管道工程技术规程》（CECS151∶2003）指出：“沟槽连接方式可用于镀锌焊接钢管和焊接钢管、镀锌无缝钢管和无缝钢管、不锈钢管等，或内壁涂塑或衬塑的上述各种管材。”但是，由于焊缝形式对钢管沟槽连接质量有一定影响，焊接钢管的焊缝突出，不利于钢管的压槽。因此，在安装施工时应首选无缝钢管，其次是直缝焊管，避免选用螺旋焊管。如确需使用螺旋焊管，也应配套使用相应的沟槽管件，如上海威逊就为螺旋钢管设计配备了带沟槽短管的超越式接头和凸缘式接头，以此解决了螺旋钢管沟槽连接的接口密封难题。
2.1.2管道的质量要求
由于沟槽管件与管道外壁接合，因此，管道外径偏差过量将使管道与卡箍不匹配，会造成接头渗水。此外，管材材质不合格，镀锌层不牢固，管壁厚度不足，都将会在压槽时可能造成管子断裂、镀锌层大量脱落或高频焊缝开裂，最终导致接头渗水或断裂。因此，严格控制管材质量至关重要。各类管材均应符合相应的国家标准，如镀锌焊接钢管应符合《低压流体输送用镀锌焊接钢管》（GB/T3 091）的规定，无缝钢管应符合《输送流体用无缝钢管》（GB/T8 163）的规定，涂塑镀锌焊接钢管和涂塑无缝钢管应符合《给水涂
塑复合钢管》（CJ/T的规定等。此外，钢管壁厚还应满足最小壁厚要求。（见表1）
2.1.3管口的圆整度控制
管口的圆整度不足也是影响管道沟槽连接质量的重要原因。施工前，应对进场管材的圆整度进行检查。检查可按照下述方法进行：将管道截面分为8等分，分别测量4条直径尺寸，与标准值进行对比。凡圆整度不达标的管段应整圆或切除。
管道的圆整度不达标，往往是由于运输或装卸过程中管道遭受碰撞或管材相互挤压所造成。韩国在管材运输中有很好的经验，该国的工程技术人员采用在管端头装设十字支撑架的办法，较好地解决了管道受压变形的问题，值得学习和推广。
2.2沟槽管件
2.2.1壳体材质的选择
沟槽管件的壳体材质有球墨铸铁、铸钢或锻钢等几种，不同材质的沟槽管件耐压性能不同，脆性、抗疲劳性能等也有所区别，应根据工程实际需要合理选用。
2.2.2橡胶密封圈的选择
橡胶密封圈分为天然橡胶、合成橡胶、硅橡胶等几大类，应根据管道传输介质的性质和温度、使用场合等需求正确选用。输送生活
