中央空调冷水机组运行记录
制冷机组试运行测试记录
制冷机组试运行测试记录1.测试目的本次试运行测试的目的是验证制冷机组的工作性能和安全性，确保其能够正常运行，并达到设计要求。
2.试运行前准备2.1验收检查：在试运行前，对制冷机组进行验收检查，确保设备完好，各部件安装正确，防护措施齐全。
2.2装填冷媒：按照制冷机组的设计要求，装填适量的冷媒，确保制冷机组正常运行。
3.测试过程3.1准备工作：启动制冷机组前，检查相关的设备是否正常运行，如冷却水泵、冷却塔、电气控制系统等。
3.2制冷机组启动：按照操作手册中的启动流程，逐步启动制冷机组，包括启动压缩机、冷却水泵、冷却塔等设备。
3.3系统检查：启动制冷机组后，进行一系列的系统检查，包括检查冷却水流量、液氨流量、冷却水温度、冷却塔温度等参数，确保系统运行正常。
3.4运行参数调节：根据实际需要，对制冷机组的运行参数进行调整，如冷却水泵的转速、冷却水温度的设定值等。
4.测试结果4.1制冷效果：测量冷冻水的温度和流量，并与设计要求进行对比分析，评估制冷机组的制冷效果。
4.2能耗测试：记录制冷机组的电功率和制冷量，计算制冷机组的能效比，评估其节能性能。
4.3安全性评估：检查制冷机组的各个安全装置是否正常工作，如高压报警、低压报警等，确保制冷机组的安全性能。
4.4运行稳定性：在试运行测试过程中，观察制冷机组的运行情况，评估其运行的稳定性和可靠性。
5.问题记录与解决5.1问题记录：在试运行测试过程中，记录发现的问题，包括设备故障、参数超标、安全隐患等。
5.2问题解决：针对记录的问题，及时采取相应的措施进行处理和解决，确保试运行测试能够顺利进行。
6.结论与建议6.1结论总结：根据试运行测试的结果，评估制冷机组的工作性能和安全性，并做出总结性结论。
6.2建议提出：根据试运行测试中发现的问题和不足，提出相关的改进建议和优化措施，以进一步提高制冷机组的工作性能。
以上为制冷机组试运行测试记录，共计1200字以上。
中央空调水系统与制冷系统运行参数
一、机组工作电源机组工作电源一般要求是 380V/50Hz/3N，其波动范围在 360V～420V 之间。
但是机组运行对电源有严格要求：电源三相电压不平衡应不大于 2﹪；电源三相电流不平衡应不大于 10﹪。
电压过高或过低，都会造成机组电机运行电流偏大，严重时会烧坏机组电机。
三相电压不平衡的计算方法：举个例子，机组额定使用电压为380V，所测三相电压分别为：A－B=386V；A－C=385；B－C=382V；即386－380=6、385－380=5，382－380=2。
三相电压不平衡=6÷380×100﹪= 1.6﹪，即为正常（三相电流不平衡计算方法相同）。
二、循环水系统的运行参数开机前应检查冷冻水、冷却水的进、出水的压差，应在 0.08Mpa～0.15Mpa 之间。
如进水压力是 0.4Mpa，其出水压力就应为 0.32Mpa～0.25Mpa 之间。
压差过小，说明机组水流量不够，这时，我们应检查水泵运行是否正常、各阀门开启是否正常、水系统是否有空气、水系统上过滤器（Y 格）是否堵塞等。
确认供水正常后，才能开机。
如供水不正常，开机后时间不长机组就会因“低蒸发温度”报警而保护性停机。
机组正常运行的过程中：·我们应注意观察冷冻水、冷却水的进、出水的温差，应在3℃～5℃之间。
如冷冻进水温度是 15℃，其出水温度就应为 12℃～10℃之间。
温差过小，说明机组热交换器热交换效果较差，这时，我们应检查水质是否正常、热交换管是否有脏堵和结垢现象等；温差过大，说明机组水流量不够，这时，我们应检查水泵运行是否正常、各阀门开启是否正常、水系统是否有空气、水系统上过滤器（Y 格）是否堵塞等。
时间不长机组就会因“低蒸发温度”报警而保护性停机。
·我们应注意观察冷冻水、冷却水的出水温度与蒸发器冷媒温度、冷凝器冷媒温度的温差，应不大于 2.5℃。
如冷冻水的出水温度是 10℃，蒸发器冷媒温度就应为 8℃～10℃之间；冷却水的出水温度是 30℃，冷凝器冷媒温度就应为 28℃～30℃之间。
中央空调系统操作规程
中央空调系统操作规程1目的规范空调系统工作，明确中央空调管理工作内容。
2 适用范围适用于中央空调系统维护管理。
3 职责空调值班人员负责空调系统工作。
4 工作流程4.1 冷水机组开机前的检查规程4.1.1 确认所要运行冷水机组、冷却泵、冷冻泵的管道阀门处于打开状态，不运行机组管道阀门处于关闭状态。
4.1.2 保证冷却水、冷冻水系统有足够的循环水流量。
4.1.3 机油油位不低于视窗1/2。
4.1.4 电源电压380 V（±5%）。
4.2 机组的启动操作规程4.2.1 启动冷却泵，待冷却泵电流稳定、运转声音正常。
4.2.2 启动冷冻泵，待冷冻泵电流稳定、运转声音正常。
4.2.3 启动冷却塔，待冷却塔电流稳定（冷却水低于26℃可不启动冷却塔）。
4.2.4 按下启动按钮，启动主机。
4.2.5 待主机启动后，将调节负荷开关置于“自动”位置。
4.2.6 调节电力需求旋钮于适当位置，保持主机电流不超过550A。
4.2.7 根据实际需要开启相应空调风柜。
4.3 机组的启动规程4.3.1 启动冷却泵，待冷却泵电流稳定、运转声音正常。
4.3.2 启动冷冻泵，待冷冻泵电流稳定、运转声音正常。
4.3.3 启动冷却塔，待冷却塔电流稳定（冷却水低于26℃可不启动冷却塔）。
4.3.4 按下启动按钮于开始位置，启动主机。
4.3.5 根据需要开启相应风机。
4.4 机组的停机规程4.4.1 按下停机按钮，主机停止运行。
4.4.2 按下冷却泵停止按钮，冷却泵停止运行。
4.4.3 按下冷却塔停止按钮，冷却塔停止运行。
4.4.4 冷冻泵可视实际情况确定是否停泵，一般情况下运行1小时后停泵。
4.4.5 检查空调主机、机房、水泵等无异常情况，停机过程结束。
4.5 冷却水系统规程4.5.1 检查贮水水量及补水是否正常：有贮水池的还检查水位计是否有效；4.5.2 启动冷却水泵，将水量调到正常值（80—120%）；冷却泵的操作程序：a 开冷却泵出水阀门b 按顺时针方向旋转电机轴头（观察电机是否正常）c 通电启动冷却泵（观察电流变化是否在额定范围之内）d 打开冷却泵进水阀门（观察工作压力的变化）冷却塔操作程序a 打开手动补水阀，使水位达到浮球底端b 关闭手动补水阀，打开自动补水阀c 打开冷却塔进出口阀门和中央空调机组的进出口阀门d 电启动冷却塔风机4.7冷冻水系统规程4.7.1根据系统状况（开始或闭式），检查贮水以及补水状况；43.7.2启动冷水泵调到正常流量（80—120%）；4.7.3可根据需要调整旁通阀—视是否需要冷水调至所需温度才送出等要求而定；4.8 异常情况处理4.8.1 当主机出现故障时，应记录故障代码，方可停主机主电源复位。
中央空调机组操作规程
中央空调机组操作规程中央空调机组操作规程操作⼈员必须熟悉本规程。
严格按规程进⾏操作。
⼀、冷⽔机组启动前准备⼯作。
1、检查各配电盘的电源是否正常。
各相电压是否符合规定。
2、检查冷⽔机组是否已通电6⼩时以上（冷⽔机启动必须提前6⼩时合闸送电）。
3、检查楼顶冷却⽔塔和补⽔泵的配电箱内的开关是否合上（ON位置），急停按纽是否复位（ON位置）。
4、检查冷却⽔塔及补⽔泵管道上的阀门启闭是否正确。
5、操作地下机房值班室冷却塔配电箱上的电钮：（1）转换开关转到“变频”和“闭环”位置。
（2）冷却塔风机启停按钮应处于停机位置（此时冷却塔风机与冷却泵联锁运⾏）。
（3）按电源按钮，给冷却塔风机及补⽔泵送电（电源指⽰灯亮）。
（4）按电钮启动1号（或2号）补⽔泵。
如果补⽔压⼒罐内压⼒超过0.1MPａ，按电钮后即时⽆反应，如果压⼒罐内压⼒低于0．１MPａ，则按钮后，⽔泵运⾏，指⽰灯即时亮。
（5）检查冷却塔和膨胀⽔箱的⽔位是否正常，报警按钮应置于报警状态。
6、将冷冻⽔泵和冷却⽔泵配电柜上准备启动的⽔泵转换开关转到“⾃动”位置，其余转到“停⽌”位置。
7、检查准备启动的⽔泵管道上的阀门是否打开（包括压⼒表阀）。
8、检查四、五、六楼新风机是否已运⾏（集控箱上所有红⾊指⽰灯亮），楼层冷冻⽔总阀是否打开。
⼆、启动冷⽔机组1、冷⽔机组急停按钮应复位（处于ON位置）。
2、触摸⼀下机组操作屏，当触摸屏画⾯右上⾓⽇期、时间显⽰完整后，即可调出密码输⼊画⾯。
3、输⼊机组开机密码后，按“ENT”键，再按“确认”键。
输⼊密码正确。
画⾯进⼊[主菜单]。
4、在[主菜单]画⾯上触摸[运转操作]⽅块、触摸屏出现[运转状态1]画⾯。
5、按“开机”键，机组即启动，此时冷却⽔泵，冷冻⽔泵和冷却塔风机先⾃动启动，然后机组压缩机启动。
6、待冷⽔机组启动平稳以后，将8号冷冻⽔泵（辅助冷冻⽔泵）的转换开关转到“⾃动”位置。
三、运⾏管理及注意事项1、经常检查冷⽔机组各项运⾏参数是否正常，为了保持机组运⾏处于最佳⼯况，主要运⾏参数应符合下列要求：▲制冷剂出⼝压⼒（⾼压PH） 1.1～1.7MPａ▲制冷剂⼊⼝压⼒（低压PL） 0.3～0.6MPａ▲压缩机的压缩⽐（PH+0.1）／（PL+0.1）≤5▲冷却⽔出⼝温度30～37℃▲冷却⽔进⼝温度≤32℃▲冷冻⽔出⼝温度 5～10℃▲冷冻⽔进⼝温度12±1℃▲主电源电压 380±10％V▲电压不均衡率±2％▲冷冻⽔泵电流21.8A▲冷却⽔泵电流29.4A▲⼤压缩机马达（90KW）电流149.4A▲⼩压缩机马达（75KW）电流领域124.5A▲冷却塔风机电源频率 20～47HZ2、经常检查冷却⽔塔风机、⽔盘⽔位、补⽔泵、冷却⽔泵、冷冻⽔泵、膨胀⽔箱⽔位以及压缩机和配电柜的⼯作状态。
中央空调水冷机组运行记录表
中央空调水冷机组运行记录表
开机时间：时管理处编号：版本：停机时间：时填表日期: 年月日
机组编号：
冷水机组记录时间
冷水机操作方法自动/手动
冷冻水温实际设定值℃
蒸发器出水温度℃
蒸发器进水温度℃
蒸发器水压差 KPa
冷凝器出水温度℃
冷凝器进水温度℃
冷凝器水压差 KPa
电流限制实际设定值
冷媒报告
蒸发冷媒压 KPa
冷凝冷媒压 KPa
饱和冷凝温度℃
饱和蒸发冷媒温度℃
压缩机报告
油压差 KPa
油温度℃
高油压 KPa
低油压 KPa
压缩机相A电流 A
压缩机相B电流 A
压缩机相C电流 A
压缩机电压 AB V
压缩机电压 BC V
压缩机电压 CA V
压缩机线圈温度线圈℃(A)
压缩机线圈温度线圈℃(B)
压缩机线圈温度线圈℃(C)
压缩机起动次数
压缩机运行时间 H,M
油位高度
操作员
备注:。

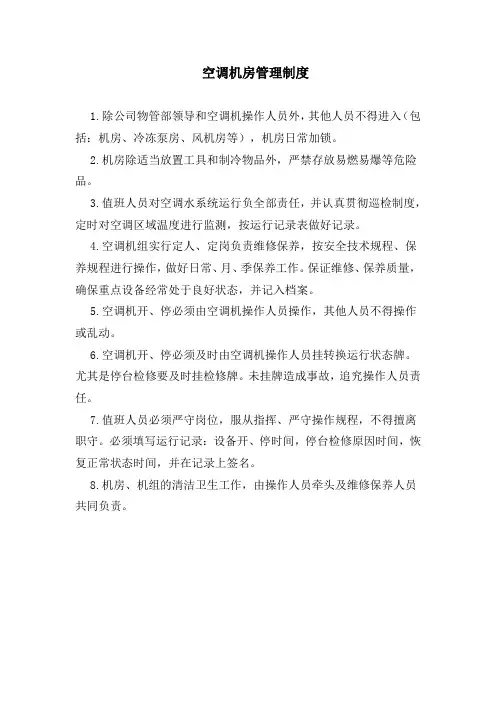

中央空调管理制度
中央空调及辅助设备机房管理制度
一、中央空调操作人员必须持证上岗，工作应认真负责，服从领导安排，严格遵守中央空调运行管理规程，确保机组及辅助设备的正常运行。
（2）检查皮带松紧情况，若皮带紧但仍出现打滑现象，可将皮带擦净。
3.年度保养
（1）检查轴承是否良好，若磨损严重，则进行更换。
（2）检查机壳及附属设备的油漆是否剥落或腐蚀，若出现损坏，则应用优质防锈漆重新油漆。
（3）清洗风机叶轮和轴，若轴上有锈斑，则用砂皮将其磨光。
（4）检查接水盘中有无淤泥或其他外来物，若有应清除，以保证排水畅通。
应配备必需的检修力量，根据冷冻机维修手册要求制定定期维修保养计划和规程，能严格执行，并能及时解决维修保养中发现的问题。保修期内或外包保养维修的设备应有有效期内的保养、保修合同并能及时解决冷冻机日常运行和维修保养范围内的明显问题，并认真作好记录。定期对空调系统管道、阀门、保温、水质、空调器进行检查、维修保养。
5.巡查工作完成或离开时做到人走关灯、关门。严格按照各种设备的安全操作规程进行巡查工作，以免发生意外人员伤亡事故。
空调设备维护保养规程
一、新风柜
1.月保养
（1）清洗空气过滤器1～2次。
（2）更换破损过滤器。
（3）检查出口避震喉，如有破损则更换。
2.季保养
（1）给风机轴承加注黄油。加油时，用手动油枪加油，直到密封圈四周有小油珠出现。
2.年度保养
（1）更换润滑油及油过滤器。
（2）检查所有控制及安全装置的设置及运行是否正常。
商业综合体中央空调运行维护制度
商业综合体中央空调运行维护制度1 目的规范中央空调运行、维护管理。
2 适用范围运营公司各商场中央空调系统运行维护管理。
3 设备管理要求3.1 巡回检查制度3.1.1 需要做运行记录的设备，由运行值班人员结合抄表进行巡回检查，其它设备一个班次巡回检查一次（对连续进行的设备，在运行中检查不了的内容则要定期停机检查），对重要设备和修理过的设备要酌情增加检查次数。
3.1.2 作为经常性的检查内容主要是检查设备是否有不正常的振动、噪音、过热、结露、泄漏，过滤材料是否需要清洗或更换，各种阀门的位置是否准确，动作是否灵活，保温层是否有损坏，风机皮带松紧是否合适等。
3.1.3 运行值班人员的检查主要通过看、听、摸、嗅的形式来进行，一般不做拆卸检查；维修人员则主要借助仪器、仪表或进行必要的拆卸来做星期检查。
3.1.4 巡回检查中发现的问题要立即处理，处理不了的问题及时向班（组）长或空调工程师（主管）汇报，并做好有关记录。
3.1.5设备重点巡检内容：冷水机组1）压缩机运转平稳，无异常响声；2）电气、自控系统动作正常；3）各水管接头和阀门不漏水；4）各阀门开度位置合适；5）各管道无异常振动；6）基础减振装置及进出水软接头的减振效果良好。
水泵1）电机温升正常无异味；2）轴封（盘根）不漏水；3）无异常噪音和振动；4）各配管接头和阀门不漏水；5）各阀门开关位置合适；6）轴承不缺油，温度不超过80℃；7）基础减振装置及进出水软接头的减振效果良好。
柜式风机盘管（风柜）1）无异常噪音和振动；2）滴水盘不积水，冷凝水排放通畅；3）过滤网积尘清洁；4）各风阀的开度在设定位置不偏移；5）风机皮带松紧合适，无明显磨损；6）进出水管接头和阀门不漏水；7）风机轴承不缺油、温度不超过70℃；8）电动阀开度和温度定值正常。
冷却塔1）进风百叶和风机保护罩上无杂物阻碍空气流畅；2）各配管接头和阀门不漏水；3）集水盘的水位始终，无少水或漏水现象；4）浮球阀动作灵活，出水正常；5）风机运转平稳，无异常噪音和振动；6）风机皮带松紧合适，无明显磨损；7）布水器（配水槽）孔眼无堵塞现象；8）水流通过填料层疏密均匀，无偏流现象，无杂物堵塞。
中央空调冷水机组运行参数和工况分析(教学参考)
中央空调冷水机组运行参数和工况分析1、蒸发压力与蒸发温度离心式冷水机组具有满液卧式壳管式蒸发器，制冷剂液体在壳内管间蒸发、沸腾，吸收管内冷水从空调房间带来的热量。
蒸发器内具有的制冷剂压力和温度，是制冷的饱和压力和饱和温度，可以通过设置在蒸发器上的压力表和温度计测出。
蒸发压力和蒸发温度两个参数中，测得其中一个，可以通过制冷工质的热力性质表查到另外一个。
不同的制冷剂在冷水机组中，要得到同样的蒸发温度，而各自对应的蒸发压力是完全不同的。
在冷水机组运行中，蒸发温度、蒸发压力与冷水带入蒸发器的热量有密切关系。
热负荷大时，蒸发器冷水的回水温度升高，引起蒸发器温度升高，对应的蒸发压力也升高。
相反，当热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均降低。
实际运行中空调房间的热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均摊降低。
实际运行中空调房间的热负荷在24h中是不断变化的，为了使机组的工作性能适应这种变化，一般采用自动控制对机组实行能量调节，来维持蒸发器内的压力和温度，相对稳定在一个很小的波动范围。
蒸发器内压力和温度波动范围的大小，完全取决于热负荷变化的频率和机组本身的自控调节性能。
一般情况下冷水机组的制冷量，必须大于机组必须负担的热负荷量，否则，将无法在运行中得到满意的空调效果。
根据我国JB/T3355-1998标准规定，冷水机组的额定的工况为冷冻水出水温度7℃，冷却水回水温度30℃。
其他相应的参数为冷冻水回水温度12℃，冷却水出水为35℃。
又根据国家标准GB/T18403.1-2001，冷水机组的额定的工况为冷冻水进出水温12℃/7℃，冷却水进出水温30℃/35℃。
所以冷水机组在出厂时工况为冷冻水进出水温12℃/7℃，冷却水进出水温30℃/35℃。
所以冷水机组在出厂时若订货方没有特殊要求，冷水机组的自动控制及保护元件的整定值，将使冷水机组保持在额定工况下的运行状态，提高冷水的出水温度，对机组的经济性十分有利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
记 录 时 刻
主 机 电 压
主 机 电 流 A
主 机 电 流 B
主 机 电 流 C
开 / 关 机 人
记 录 人
V
A
A
A
主机开机时间： 报警记录：
பைடு நூலகம்
主机关机时间：
主机运行时间：
注：1.机组运行每隔2小时抄表记录一次； 2.当班人员计算本机组运行时间；
班长/日期：
主管/日期：
中央空调离心式冷水机组运行记录
制冷主机房名称： 设备编号： 蒸发器 蒸 发 器 进 水 温 度 ℃ 蒸 发 器 出 水 温 度 ℃ 制 冷 剂 饱 和 温 度 ℃ 蒸 发 器 冷 媒 压 力 kpa 冷 凝 器 进 水 温 度 ℃ 冷凝器 冷 凝 器 出 水 温 度 ℃ 制 冷 剂 饱 和 温 度 ℃ 冷 凝 器 冷 媒 压 力 kpa 压 缩 机 启 动 次 数 次 压 缩 机 运 行 时 间 h 压 缩 机 油 箱 温 度 ℃ 压缩机 压 缩 机 供 油 温 度 ℃ 压 缩 机 油 箱 压 力 kpa 压 缩 机 供 油 压 力 kpa 压 缩 机 油 压 差 kpa 压 缩 机 油 液 位 电机 电 机 绕 组 温 度 A ℃ 电 机 绕 组 温 度 B ℃ 电 机 绕 组 温 度 C ℃ 冷 冻 水 设 定 温 度 ℃ 机 组 运 行 状 况 备注 制冷机房 年 月 日 天气： 室外温度： 室外湿度：
