欧姆定律和安全用电
初三物理欧姆定律和安全用电试题
初三物理欧姆定律和安全用电试题1.如图所示的电路中，电源电压保持不变，闭合电建S，电路正常工作。
一段时间后，电流表A的示数变小，电压表V的示数不变。
若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前、后两电表的示数恰好不变，则（）A． R1一定断路B． R2一定断路C． R1可能断路D． R2可能断路【答案】A【解析】此电路是并联电路，电流表测干路电流，其示数变小，说明总电阻增大，应为断路故障，由于用完好的电阻替换R2后，两表的示数都不变，所以故障不在R2，是R1断路。
【考点】故障电路2.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡。
下面说法不正确的是A．此高压线是裸露导线(导线外没有绝缘皮)B．钓鱼杆接触到了火线C．钓鱼杆导电了D．小鸟只能落在零线上，落在火线上同样会触电身亡【答案】D【解析】对于高电压来说，橡胶不再是绝缘体，所以高压线没有绝缘皮，A对；火线与大地间有电压，所以接触到火线会发生触电事故，B对；钓鱼竿对高电压来说是导体，C对；小鸟落在火线上不会触电，因为它两脚间的电压很小，D错。
【考点】安全用电3.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】D【解析】若灯L短路，灯L不亮，不符合题意，A不可能；若灯L断路，灯L不亮，不符合题意，B不可能；若电阻R断路，灯L与电阻串联，电路中无电流，灯L不亮，不符合题意；若电阻R短路，因为电源电压不变，电路中电流增大，灯L变量，符合题意，选填D。
【考点】电路故障分析4.有关资料表明：人体出汗或潮湿时的电阻为200－800Ω；人体中电流超过30mA时将会造成生命危险．若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为 mA．请根据计算结果为右图配上解说词：．【答案】440；不要用湿手按开关【解析】通过人体的电流为：；由于人体潮湿时电阻减小，所以不要用湿手按用电器开关。
7.4欧姆定律和安全用电
2004年，我国多次发生雷灾，人员和财产损失严重。 雷电灾害呈现出发生频次多，范围广，影响大等特点。 人员伤亡主要发生在农村地区，这表明农村地区防雷 工作及防雷意识亟待加强。根据各地上报的雷电灾情 实例，现公布2004年的10大雷击人员伤亡事件。 （一） 6月26日，浙江临海市发生强雷暴天气，共造 成17人遭雷击死亡，13人被击伤，造成较大的社会影 响。 （二） 6月27日，湖南常德市出现了强雷暴天气， 共造成3人死亡，6人重伤；同时造成医院、电力、通 信、水利、民航等14个单位遭受不同程度的雷击，桃 源、汉寿等5个县受雷灾，直接经济损失达一千多万 元。 （三） 7月4日，四川省凉山州盐源县发生一次 强对流天气过程，出现了雷暴和冰雹天气，雷击造成 6人死亡，9人受伤。
人体的安全电压不高于36V。若人体接 触到高压，通过 人体的电流就很超过人体 能承受的限度，会造成生命危险。
为什么不能用湿手触摸用电器?
欧姆定律： I=
答案
U R
当U一定时：R越小，I越大
当人体用湿手触摸电器时，人体电 阻变小，通过人体电流很大，同时用电 器潮湿后，很容易变成导体，产生漏电 等现象，造成触电事故。
（3）防止雷电触电． a．高大的建筑物、室外天线等必须正规地 安装避雷装置，绝不能破坏这些装置．（避 雷针通过尖端放电，使电荷不过多积累，避 免强烈的放电） b．雨天不能在大树下避雨．
为什么电流表不能与用电器并联？ 电压表不能与用电器串联？
A
V
1 、电流表电阻非
2、 电压表电阻非
常小，在电路中 它当于一导线， 若与用电器并联， 则形成短路。
（四） 7月4日16时30分左右，广东省罗定出现雷击 事故，造成3人死亡，4人受伤。 （五） 7月14日，河 北邯郸市峰峰矿区及周围乡镇一带遭雷击，造成5人死 亡，9人重伤，7人轻伤，是近年来河北省发生的最严 重雷击伤亡事故。 （六） 7月23日，北京市居庸关长 城地区突发雷雨天气，雷击造成至少15人受伤，社会 反响较大。 （七） 9月20日，湖南省芷江侗族自治县 麻缨塘乡发生一起严重的雷击致人伤亡事件，共造成5 人死亡，2人受伤。 （八） 9月6日，广西武宣县出现 雷雨天气，武宣一中26名师生被雷击伤。 （九） 9月 18日，广东省湛江市出现雷雨天气，雷击造成11人受 伤。 （十） 10月1日，海南省定安县突然出现雷雨天 气，雷击造成龙河中学初三年级出外观光、野炊的学 生3人死亡，11人受伤。
八下欧姆定律和安全用电名师点拨
欧姆定律和安全用电【重点难点提示】1．对于人体，只有不高于36V的电压才是安全的．2．安全用电原则：不接触低压带电体，不靠近高压带电体．3．雷电是大气中一种剧烈的放电现象．云层和大地之间的电压很高，放电时电流很大，通过人体会致人死亡，通过树木、建筑物会使它们受到严重破坏，因此要注意防雷．【重点难点解析】人体触电的原因人体也是导体，人体触及带电体时，人体两端有电压，人体中就有电流通过．所谓触电，就是人体触及电源，人体中电流超过一定值．电流对人体的危险性跟电流的大小，通电时间的长短等因素有关系．根据欧姆定律可知，通过人体的电流决定于外加电压和人体的电阻．经验证明，只有不高于36V的电压对人体才是安全的．家庭照明电路的电压是220V，动力电路的电压是380V，高压输电线的电压可达几百千伏，发生闪电的云层间电压可达kV310，都远远超出了安全电压，人体触及都是十分危险的．对于人体，每个人的电阻不是都一样大，同一个人的电阻也不是固定不变的．皮肤干燥时电阻比较大，潮湿的时候电阻就小一些．如果皮肤潮湿的情况下接触带电体，在电压—定时，通过人体的电流会很大，造成危险．所以千万不要用湿手触摸电器．【典型热点考题】例1在表演台上，某人声称具有特异功能──“不怕电”，他把灯泡接到家庭电路的两根电线上，灯泡亮，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔触其肌肤，众人见氖管发光而瞠日结舌，对此，某班同学展开讨论后形成以下观点，其中不正确的是 ( )(A)这是伪科学的撞骗行为(B)此人也许真有不导电的特异功能(C)此人与大地之间一定有良好的绝缘(D)他去抓那两根电线前，零线已被助手切断分析与解答：家庭照明电路中发生的人体触电事故，都是人体直接或间接跟火线连通并与地或零线构成通路造成的．家庭电路的火线和零线之间的电压是220V．人体是导体，如果人体同时碰触到火线和零线，人体就会触电．声称具有特异功能的人两手同时抓住火线和零线没有触电，并且试电笔触其肌肤氖管发光，说明此人和火线连通，但体内无电流通过，带电不通电，电路中的零线已经断开．可见，上述“不怕电”的表演是伪科学的撞骗行为．由以上分析得，选项B正确．点评：本题考查运用家庭电路的安全用电知识辨别真伪的能力．在形形色色的“伪科学”现象中，其中一类其实就是物理规律的应用，但表演者吹嘘自己具有特异功能以达到行骗渔利的目的．要学会用科学的观点去剖析这些特异功能，培养和提高识别真伪的能力．例2日常生活中自我保护的安全意识十分重要，下列三种做法中正确的是 ( )(A)用湿布擦正亮着的台灯灯泡(B)在有绝缘外皮的通电导线上晾湿衣服(C)发生触电事故时应首先切断电源分析与解答：根据欧姆定律可知，在家庭电路中，电源电压一定，按在火线和零线(或地)之间的导体的电阻越小，产生的电流就越大．用湿布擦正亮着的灯泡，在有绝缘外皮的通电导线上晾湿衣服，由于绝缘体潮湿了也会漏电，人体皮肤潮湿时电阻较小，如果灯泡或电线漏电，人体中的电流就会很大，就会造成人体触电事故．在家庭电路中发生触电事故时，应当赶快切断电源，或者用于燥的木棍、竹竿将电线挑开．迅速使触电人脱离电源．由以上分析知，选项C正确．点评：本题考查安全用电的常识．电，可以为我们服务，但如果不注意安全，它会对人造成危害．在用电时，要特别警惕本来是绝缘的物体导了电，本来是不该带电的物体带了电．要注意防止绝缘部分破损，还要注意保持绝缘部分干燥．例3为检查照明电路的故障，电工经常采用的方法是：取下保险丝，将额定电压为220V的“校验灯”接在保险丝的两只接线上，如图6—82所示，在检查某盏灯之前，先断开所有开关，再闭合该支路开关，若 ( )(A)“校验灯”恰能正常发光，说明该支路短路(B)“校验灯”恰能正常发光，说明该支路工作正常(C)“校验灯”发光不正常(暗红色)，说明该支路工作正常(D)“校验灯”发光不正常(暗红色)，说明该支路断路分析与解答：在照明电路中，各盏灯都是并联接在火线和零线之间的．当断开所有开关后，各支路的火线和零线之间都形成了断路，代替保险丝串联接在火线中的“校验灯”不发光．再闭合某支路开关，如果该支路断路，“校验灯”仍不发光；如果该支路短路，“校验灯”一端接火线，另一端通过短路导线接在零线上，两端电压等于额定电压，为220V，正常发光；如果该支路正常，“校验灯”和该支路的电灯串联，“校验灯”两端电压小于额定电压，不能正常发光(发光暗淡)．由以上分析可知，选项A和C正确．点评：本题给我们提供了一种用灯泡检查家庭照明电路是否出现故障以及出现何种故障的方法，具有很高的实用价值，同时考查运用电路知识分析解决电路问题的能力．解题的关键是理解短路、断路的概念和串联电路的特点．例4在一个雷雨交加的日子里，某山村—名在田间劳动的村民在大树下躲雨时，不幸被雷击造成重伤．此后，谣言四起，什么“鲤鱼精”附身，家里的大门冲着龙王庙……因此，家里人不但不把病人送医院救治，反而到处求神拜佛，结果，导致家破人亡．(1)对人来说，只有不高于_______V的电压才是安全的．(2)如图6—83所示，雷电是一种自然现象，在—次雷电中，雷电的电流约为A4105⨯，电压约为8101⨯V．所以，在雷雨天气，人们不能到_______________________等处躲雨．(3)结合本事例谈谈你的看法．分析与解答：人体是导体，人体中的电流取决于人体两端的电压和人体的电阻，在最不利的情况下，人体的电阻只有1000Ω左右．经验证明，只有不高于36V 的电压对人体才是安全的．雷电是自然界中发生的放电现象．发生雷电时，在云层和大地之间产生上亿伏的电压，雷电所经过的路径上有强大的电流通过，会给人们带来危害．雷电的路径往往经过地面上突起的部分，如树木、高大建筑物等．所以，高大建筑物要装设避雷装置防雷．在雷雨天气，人们不能到大树、高大建筑物等处躲雨．由以上分析可得本题的答案：(1)对人来说，只有不高于36V 的电压才是安全的；(2)在雷雨天气，人们不能到大树、高大建筑物等处躲雨；(3)看法：①封建迷信反科学、反人类，危害社会、残害人生；②搞封建迷信活动者的目的是搞乱人的思想，愚弄百姓，从中渔利；③要学习科学、崇尚科学，破除封建迷信思想，尊重科学规律，一切按科学办事．点评：本命题是一道考查科学素质和能力的考题．题设情景取材自然界中的雷电现象，考查突破了学科本位．要求灵活运用学过的物理知识和科学原理解决简单的实际问题．并针对实际事例，按自己对本事例的情感态度和价值观，发表意见和观点，答案具有开放性．例5 阅读材料：电流对人体的作用特征(节选)表中所列作用特征，是根据触电事故的统计资料分析得来的．而且还发现：在最不利的情况下，人体的电阻只有1000Ω左右．如果人体直接与家庭电路输电线接触(电压220V)，这时通过人体的电流是多大?为什么在这种情况下易造成触电事故导致死亡?分析与解答：根据欧姆定律，人体在最不利的情况下同时碰触家庭电路的零线和火线时，通过人体的电流mA mA A V R U I 10022022.01000220>==Ω==，对照电流对人体的作用特征，此时只要很短时间就会使人呼吸和心脏麻痹，机体组织遭到电流的热破坏，窒息以至心跳停止，即发生触电事故造成死亡． 点评：本题考查对人体电阻特征的理解，要求运用欧姆定律的知识理解安全用电的道理．解题的关键是理解电压高低和人体电阻大小都对用电安全性产生影响．启示人们增强安全用电的意识和社会责任感．例6 团林镇红星中学积极开展STS 教育社会实践活动，利用双休日组织初三学生到集镇上宣传安全用电知识，在学生自制的展板上有如图6—84所示的两幅宣传画，请你任选其中一幅为它配上解说词：分析与解答：家庭照明电路用电时，要注意防止绝缘部分破损，还要注意保持绝缘部分干燥，因为绝缘部分破损和潮湿都会漏电．如果发现有人触电，绝不能直接去拉触电人，这样，救人的人也会触电．在家庭电路中发生触电时，应当赶快切断电源，迅速使触电人脱离电源．左图：不要在电线上晾晒湿衣物，不要用湿手扳开关；右图：有人触电时，要先切断电源，或者用干木棍等绝缘体拨开电线，使触电人迅速脱离电源．点评：本题命题形式新颖活泼，用于考查家庭电路的安全用电常识．题目倡导学生学习方式要多样化，积极参与社会实践活动，增强自我保护意识和社会责任感．自觉地执行和宣传安全用电．【易错例题分析】例 安全用电的常识之一就是不要靠近高压电．但是，两爪站在高压线上的鸟却不会发生触电事故，这是因为 ( )(A)电线上有绝缘层 (B)鸟爪上的角质层不导电(C)鸟能承受高压电 (D)鸟的两爪间的电压很低)错解：高压输电线路的电压高达几万伏甚至几十万伏，站在高压线上的鸟没有发生触电事故，是因为鸟能承受高压电．选项C 正确．警示：鸟和人体一样，是导体．鸟是否触电，要看通过的电流大小．在电阻一定的条件下，取决于鸟两爪间的电压高低．鸟两爪站在高压线上不会发生触电事故，是因为鸟的两爪间的电压很低．正解：选项D 正确．点评：本题考查对触电原因的分析判断能力．解题时需要具有对知识和技能运用的迁移能力．解题的关键是能够根据欧姆定律，从电压的高低和电阻的大小两个方面分析小鸟不会触电的原因．【同步练习】1．我国家庭电路的电压是_______V ．大量事实表明，不高于_____V 的电压才是对人体的安全电压．2．图6—85中A 、B 两点均为螺口灯泡的螺旋部分，当开关1S 和2S 断开后，站在地上的人用手直接接触A 点时，他_______触电．用手直接接触B 点时，他_______触电．(选填“会”或“不会”)3．图6—86中a、b、c为家庭电路中的部分电器，安装时都必须符合—定的技术要求，a的_______一定要接在零线上，b一定要接在_________线上，c在接线时要注意________.4．大量实验表明，低于________V的电压一般对人体是安全的．图6—87所示标志的含义是提醒人们_________.5．以下关于电压的说法正确的是 ( )(A)电器正常的工作电压都是220V(B)有的干电池，一节的电压是2V(C)对人体的安全电压不高于36V(D)高压输电的电压是380V6．下列做法中，符合安全用电原则的是 ( )(A)用粗铜丝代替保险丝 (B)用湿抹布擦正在发光的电灯泡(C)在已通电的电线上晾晒衣服 (D)家用电器金属外壳要接地7．下列做法中不会造成触电事故的是 ( )(A)靠近高压带电体(B)站在地上的人触到裸露的火线(C)两手触摸一节干电池两极(D)站在绝缘体上的人两手分别触到裸露的火线和零线8．下列行为符合安全用电的是 ( )(A)在电线上搭晾衣服(B)用湿布擦拭电器(C)发生触电事故，要立即切断电源(D)在高压设备附近玩耍1．220；36 2．会；不会 3．螺旋部分；火；左孔和零线连接，右孔和火线连接4．36；高压危险 5．C6．D 7．C 8．C。
关于用电安全知识的手抄报内容
关于用电安全知识的手抄报内容用电安全常识1、对人体安全的电压应该不高于36V，或电流不高于30mA。
因为根椐欧姆定律 I = U / R 可知，在电阻不变的情况下，电压越高，通过人体电流就会越大，所以高压电对人体来说是非常危险的。
2、我们不能用潮湿的手去触摸电器，因为人的皮肤潮湿时，电阻会变小，从而会增大触电的可能性。
一般情况下，不要靠近高近带电体，不要接触低压带电体。
3、雷电是自然界一种剧烈的放电现象，对人来说是非常危险的，所以在有雷电现象时，不要站在大树或其它较高的导电物体下，也不能站到高处。
4、为了防止雷电对人们的危害，美国物理学家富兰克林发明了避雷针，让雷电通过金属导体进入大地，从而保证人或建筑物的安全。
电流对人体的伤害电流对人体的伤害有三种：电击、电伤和电磁场伤害。
电击是指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。
电伤是指电流的热效应、化学效用和机械效应对人体的伤害;主要是指电弧烧伤、熔化金属溅出烫伤等。
电磁场生理伤害是指在高频磁场的作用下，人会出现头晕、乏力、记忆力减退、失眠、多梦等神经系统的症状。
一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。
所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。
家庭安全用电须知1.不要超负荷用电，如用电负荷超过规定容量，应到供电部门申请增容;空调、烤箱等大容量用电设备应使用专用线路。
2.要选用合格的电器，不要贪便宜购买使用假冒伪劣电器、电线、线槽 (管)、开关、插头、插座等。
3.不要私自或请无资质的装修队及人员敷设电线和接装用电设备，安装、修理电器用具要找有资质的单位和人员。
4.对规定使用接地的用电器具的金属外壳要做好接地保护，不要忘记给三眼插座、插座盒安装接地线;不要随意将三眼插头改为两眼插头。
5.要选用与电线负荷相适应的熔断丝，不要任意加粗熔断丝，严禁用铜丝、铁丝、铝丝代替熔断丝。
初三物理欧姆定律和安全用电试题答案及解析
初三物理欧姆定律和安全用电试题答案及解析1.下列做法中，符合安全用电要求的是（）A．用电器的金属外壳接地B．修理家庭电路时没有断开总开关C．电灯的开关接在零线和灯泡之间D．在家庭电路中，保险丝熔断后用铜丝代替【答案】A【解析】A、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过导线导入大地，符合安全用电的要求；B、家电维修时，需先切断电源，再维修，不符合安全用电的要求；C、开关要接在火线和灯泡之间，不符合安全用电的要求；D、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求；故选A．【考点】安全用电原则2.以下事例中，不符合安全用电原则的是( )A．不能在电线上晾衣服B．保险丝可以用铁丝代替C．控制家用电器的开关应安装在火线上D．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源【答案】B【解析】安全用电原则的具体内容为：不接触带电体，不靠近高压带电体。
A、因为水是导体，因此在电线上晒衣服会发生触电事故，故不可以在电线上晒衣服；B、保险丝是用熔点低、电阻率大的铅锑合金制成的，而铁丝的电阻率小、熔点高，当电路中电流过大时，铁丝不会熔断，因此保险丝不可以用铁丝代替；C、控制家用电器的开关应该接在火线上，当开关断开时，可以确保用电器是不带电的，D、因为人体是导体，一旦发现有人触电时，不可以直接用手拉救人体，应该先切断电源，再去救，故选B．【考点】安全用电原则．3.图中所示，是同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是【答案】C【解析】电流从电源正极出发不经用电器直接回到电源负极为电源短路，C符合；A、B为正确的电路；D选项中，左边的灯泡被短路，右边的灯泡可以发光。
【考点】电路4.大量事实表明，不高于36V的电压才是安全电压。
当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性，这是因为此时人的电阻明显 (选填“变大”、“变小”或“不变”)。

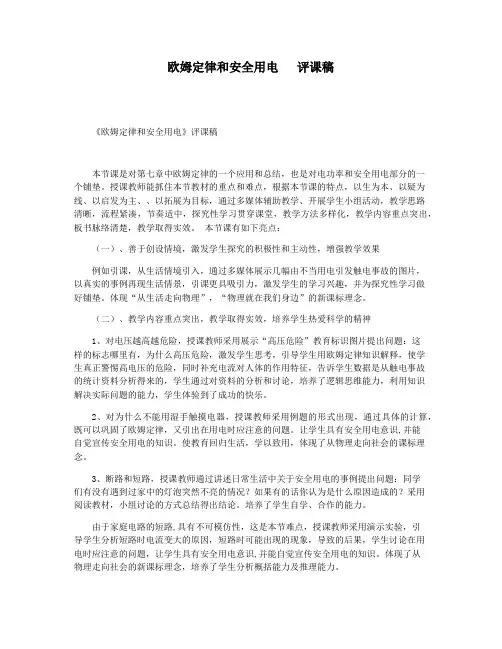

欧姆定律和安全用电 评课稿
欧姆定律和安全用电评课稿《欧姆定律和安全用电》评课稿本节课是对第七章中欧姆定律的一个应用和总结，也是对电功率和安全用电部分的一个铺垫。
授课教师能抓住本节教材的重点和难点，根据本节课的特点，以生为本、以疑为线、以启发为主、、以拓展为目标，通过多媒体辅助教学、开展学生小组活动，教学思路清晰，流程紧凑，节奏适中，探究性学习贯穿课堂，教学方法多样化，教学内容重点突出，板书脉络清楚，教学取得实效。
本节课有如下亮点：（一）、善于创设情境，激发学生探究的积极性和主动性，增强教学效果例如引课，从生活情境引入，通过多媒体展示几幅由不当用电引发触电事故的图片，以真实的事例再现生活情景，引课更具吸引力，激发学生的学习兴趣，并为探究性学习做好铺垫。
体现“从生活走向物理”，“物理就在我们身边”的新课标理念。
（二）、教学内容重点突出，教学取得实效，培养学生热爱科学的精神1、对电压越高越危险，授课教师采用展示“高压危险”教育标识图片提出问题：这样的标志哪里有，为什么高压危险，激发学生思考，引导学生用欧姆定律知识解释，使学生真正警惕高电压的危险，同时补充电流对人体的作用特征，告诉学生数据是从触电事故的统计资料分析得来的，学生通过对资料的分析和讨论，培养了逻辑思维能力，利用知识解决实际问题的能力，学生体验到了成功的快乐。
2、对为什么不能用湿手触摸电器，授课教师采用例题的形式出现，通过具体的计算，既可以巩固了欧姆定律，又引出在用电时应注意的问题。
让学生具有安全用电意识,并能自觉宣传安全用电的知识。
使教育回归生活，学以致用，体现了从物理走向社会的课标理念。
3、断路和短路，授课教师通过讲述日常生活中关于安全用电的事例提出问题：同学们有没有遇到过家中的灯泡突然不亮的情况？如果有的话你认为是什么原因造成的？采用阅读教材，小组讨论的方式总结得出结论。
培养了学生自学、合作的能力。
由于家庭电路的短路,具有不可模仿性，这是本节难点，授课教师采用演示实验，引导学生分析短路时电流变大的原因，短路时可能出现的现象，导致的后果，学生讨论在用电时应注意的问题，让学生具有安全用电意识,并能自觉宣传安全用电的知识。
初三物理欧姆定律和安全用电试题答案及解析
初三物理欧姆定律和安全用电试题答案及解析1.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是（）A．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路【答案】D【解析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；闭合开关，灯泡不亮，说明电路存在断路或灯泡发生短路；电流表示数为零，说明电路发生断路，电压表示数为12V，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则断路位置在灯泡处，即灯泡发生断路；故选D．【考点】电路故障分析2.图中所示的四个电路中，开关S闭合后，电源被短路的电路是【答案】B【解析】AD、开关闭合后，两灯泡并列连接，故两灯泡并联；B、开关断开后，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，即形成了电源短路；C、开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，即为另一个灯泡的基本电路．故选B．【考点】电路的三种状态3.如题图所示的做法符合安全用电原则的是【答案】C【解析】试电笔的使用需要手接触金属帽，使得火线通过人体与大地接通，氖管发光。
A错。
用电器的开关要接火线以保证灯熄灭时人接触灯泡不会触火线而中电。
B错。
多个大功率用电器使用同一个插座会造成电功率过大电流过大，可能会使导线发热过多而起火，D错。
C中触电后要先断电源后救人。
C对。
【考点】安全用电4.有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将（选填“减小”、“增大”或“不变”），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而（选填“减小”、“增大”或“不变”），……从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析。
17.5欧姆定律和安全用电
C．小鸟只停在一根电线上，两脚之间的电压很小D．小鸟的天性不会触电
3．不能用湿手摸用电器和开关的原因不是因为( )
A．皮肤潮湿时电阻小，通过人体的电流会很大
B．皮肤潮湿时电阻大，通过人体的电流会很大
C．水流入开关内能导电，使人和电源相连
D．家用电器漏电时，人用潮湿的手触摸金属外壳时会有很大电流通过人体
(3).根据欧姆定律我们不难发现:对于阻值不变的电阻而言,电压,流过的电流就会；对于电压不变的电阻而言,阻值,电流也就；电流越大就越容易产生危险。所以电压越危险。
3、断路和短路。（学生自己填写，老师介绍短路的两种情形）
(1).断路：，
(2).短路：。
(3).学习短路可能造成的的危害
4、学习防雷知识
(1).分析雷电产生的原因；
物理导学案设计
题目
欧姆定律和安全用电
课时
1
学校
星火
一中
教者
王影
年级
九年
学科
物理
设计
来源
自我设计
教学
时间
2013-11-4
学
习
目
标
1.会用欧姆定律的知识理解安全用电的道理。;
2.了解短路和断路。
3.通过了解避雷针的发明过程，培养学生热爱科学的精神。
重
点
会用欧姆定律的知识理解安全用电的道理
难
点
了解短路和断路。
(2).认识雷电的危害性；
(3).介绍防雷电的方法。
教师引导、学生归纳小结
达
标
测
评
1.关于安全用电，下列说法不正确的是：( )
A．室外天线要装置避雷装置B．只要不接触高压带电体，就不会触电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于雷电
：室内防雷 ：室外防雷
（雷电的产生）
：避雷针
版权所有
注意防雷
一：打雷时不要接听或播打电 话，因为电话线室外部分在高 空架设，极易引雷。雷雨天还 要把电视天线、网线等从电器 上拔下，防止“引雷入室”。
（室内防雷）
二：雷雨天室内的用电器一律停止使用，因为供电线 路室外部分是裸导线，打雷时极易将雷电通过导线传 入室内，击毁电器或引起火灾
版权所有
一位学生在雨中接手
机被闪电击中身亡
(新浪网－现代快报)
版权所有
重庆市开县雷击事故
2007年5月23 日，开县义和 镇兴业村小学 正在上课的四 年级和六年级 小学生突然遭 受雷击，造成 7人死亡，其 中有6名女学 生；受伤者有 44人，其中6 人重伤。
2：对图乙电路如果这样接对 电流表和电源是否有损坏？
考考你
互助提高
1、下面哪种物质可做避雷针？ A.塑料 B.铝 C橡胶 D.线绳 2、为什么电路中必须防止短路? 3、高压电线与照明电线哪个更危险？ 为什么？
愉快的学习即将结束， 送同学们一首民族音乐 《步步高》祝同学们努习 学习,天天有进步！
动脑筋
1：开关闭合会出现什么 现象？你能说明原因吗？
安全用电常识三
一：打雷时不要在大树下或高 大建筑物下避雨，如果雷雨时 正好在树林中，可在林中空地 蹲下，如果没有空地，就躲在 较低的树下，切记千万不要与 树干接触。
（室外防雷）
二：打雷时如果您刚好在空旷地带， 你是最容易遭雷击的对象，此时最好 找一个低洼处躲藏，切记发生雷雨时 千万不要在空旷地带打伞前行，这最 危险！
三：高屋建筑一定要安装避雷针， 电视天线也要有避雷措施。 返回
安全用电常识三
高大建筑物的都 有针状的金属物,通过 很粗的金属线与大地 相连,可以防雷.
（避雷针）
当带电云层接近高大建筑物时,由于静电感应,建筑 物会带上与云层相反的电荷,但由于有避雷针,当建成 筑物上还没有聚集起大量的电荷,就在避雷针和云层 之间发生小规模的放电,放电的电流通过避雷针和接 地导线持续不断地进行,使得建筑物和云层之间不可 能发生强烈放电,于是建筑物就可以避免雷击的危险.
36V是绝对安 全电压吗?
版权所有
欧姆定律：I=U/R
当U一定时：R越小，I越大
越危险！！!
版权所有
绝对不能用湿手触摸电器
想一想：
电吹风能不能在 浴室里使用？ 潮湿的皮肤比干燥时电阻 要小，若有电压存在电流会 很大；浴室中水分多，电吹 风易进水漏电，很危险！
在电路中，如果电流不流经用 电器，而是电源两极直接相连， 我们就说电源短路了。
1.发生短路时危险吗？为什 么会发生危险？
由于导线的电阻很小，导致短路时 电路上的电流会非常大。这样大的电 流，电源不能承受，会造成电源损坏； 更为严重的是，因为电流太大，会使 导线的温度升高，严重时可能造成火 灾。
版权所有
2.造成短路的原因有 哪些？
（2） 弄湿电器，使绝 缘层受潮变为导体造成 短路。
（1） 线路老化， 绝缘层破坏而造成 短路。
雷电！！！
（1）什么是雷电? （2）雷电有哪些危害? （3）如何防雷?
关于雷电
（雷电的产生） 雷电是大气中一种剧烈的放电现 象。云层之间、云层和大地之间的电 压可达几百万至几亿伏，产生很强的 光和声。云层和大地之间的放电如果 通过人体，能够立即致人死亡，如果 通过树木、建筑物，巨大的热量和空 气振动都会使它们受到严重的破坏。
返回
防雷
版权所有
你有哪些收获
版权所有
过 １：触电原因是通过人体的电流 大，人体是导体，电阻 一定的情况下，根据 欧姆定律 ，电压越高，通过人体 的电流就 越大 ，对人体的危害就 越大 。（选填
“越大”“越小”或“不变”） ２：对人体来说，皮肤越 干燥 的时候电阻越大，皮 肤越 潮湿 ，电阻就 小些 ，用湿手拔插插头、开关、 电灯等，极易使水流入插头的开关内，使人体和 导线 相连，造成危险。 3：电流没有经过 用电器 而直接构成回路叫做短路。 发生短路时，电路中的电阻 很小 电流就很大 ，导致导 线温度 过热 ，从而容易引起 火灾 。
1.通路：
正常接通的电路即用电器能够工作的电路。
版权所有
断路，是指电路中某处断开，电流不能
流通
断路还有哪些原因？
课堂交流
故障现象
解方法
换新灯泡
灯泡不亮
2.灯头内的电线断了 换新线并接好
3.灯头 开关等处松动 接触不良
检查加固
3.短路
皮肤潮湿(Ω)
1000--5000
200--800
版权所有
人体对电流反应一览表
0.1～0.2 mA
1 mA 左右 不超过10 mA 超过30 mA 达到100 mA
对人体无害反而能治病
引起麻的感觉 人尚可摆脱电源 感到剧痛，神经麻痹， 呼吸困难，有生命危险 只要很短时间使人心跳停止
第四节: 欧姆定律与 安全用电
1、同学们，你 认识这些标志 吗？你知道这 些标志的意思 吗？ 2、你在什么地 方见过这些标志？ 3、干电池、手 电筒上有这种标 志吗？
大家都来说说看
高压为什么危险呢 ？
欧姆定律：I=U/R
当R一定时： U越大，I越大
越危险！！!
资料分析
不同条件下的人体电阻
皮肤干燥(Ω)
