空调系统安装施工方案
空调工程施工方案
空调工程施工方案一、概述空调工程施工方案旨在详细规划和说明空调系统的安装过程，确保施工质量符合规定，满足建筑物的空调需求。
本方案根据空调系统设计要求和相关标准，将施工流程进行了合理的划分和安排。
二、施工准备1.器材及设备准备根据设计要求和施工方案，准备好所需的空调器材和设备，包括空调主机、风管、风阀、水泵、冷却塔等。
确保设备质量达到要求，并进行相应的检验和试验。
2.施工人员组织合理组织施工人员，包括施工队长、工程师、电工、管工等，并进行相应的培训和安全教育，确保施工人员熟悉施工方案和具备相应的技术能力。
3.施工现场准备清理施工现场，确保施工区域的安全和整洁。
设置必要的施工围挡和标识，确保施工过程中的安全。
三、施工过程1.布置工地按照设计要求和施工图纸，合理布置工地，包括主机房、风管走线、水管走线等。
确保布置合理、易于维护和管理。
2.安装空调主机根据设计要求和施工图纸，安装空调主机，包括吊装、定位、固定等。
在安装过程中，要注意主机的平衡和稳定，避免发生意外事故。
3.安装风管系统根据设计要求和施工图纸，安装风管系统，包括风管的连接、固定、密封等。
确保风管的质量，防止漏风和压力损失。
4.连接冷却水系统根据设计要求和施工图纸，连接冷却水系统，包括水泵、冷却塔等设备的安装和管道的连接。
确保水系统的正常运行和冷却效果。
5.接入电气系统根据设计要求和施工图纸，接入电气系统，包括空调主机的电源接入、风机的接线、控制系统的连接等。
确保电气系统的安全和稳定运行。
6.系统调试与检验完成空调系统的安装后，进行相应的调试和检验工作。
包括气密性测试、水压试验、电气测试等。
确保系统符合设计要求和相关标准。
四、施工安全与质量控制1.安全措施制定相应的安全措施和操作规程，严格遵守安全操作规范。
配备必要的安全设备和防护措施，做好施工人员的安全培训和管理。
2.质量控制按照相关标准和规定，制定施工质量控制方案，并进行相应的质量检验和验收。
空调安装施工方案(2023)
空调安装施工方案(2023)1. 引言本文档旨在提供关于2023年空调安装的施工方案。
我们将介绍安装流程、材料和工具要求，以及必要的安全措施等内容。
2. 施工流程2.1 预施工准备在施工前，先准备以下材料和工具：- 空调主机和室内机- 管道和电缆- 螺丝刀、扳手、切割器等常用工具- 安装支架和固定件2.2 安装空调主机按照以下步骤安装空调主机：1. 确定空调主机的安装位置，确保有足够的通风空间和固定支撑。
2. 安装支架和固定件，确保空调主机牢固安装。
3. 连接电源线和电线，确保接线正确并符合安全标准。
4. 连接管道，确保连接牢固并进行密封处理。
2.3 安装室内机按照以下步骤安装室内机：1. 确定室内机的安装位置，考虑到通风和制冷效果。
2. 安装固定支架，并确保室内机牢固安装。
3. 连接电源线和电线，确保接线正确并符合安全标准。
4. 连接管道，确保连接牢固并进行密封处理。
2.4 完成安装在完成主机和室内机的安装后，进行以下步骤：1. 进行电气连接测试，确保连接正确。
2. 进行制冷效果测试，确保空调正常运行并能达到预期的冷却效果。
3. 检查整个安装过程中的紧固件和连接件，确保没有松动或漏气现象。
4. 清理施工现场，保持环境整洁。
3. 安全措施在进行空调安装时，务必注意以下安全措施：- 确保安装过程中的电源线和电气设备符合安全标准。
- 使用合适的个人防护装备，如手套、护目镜等。
- 遵守安装材料的使用说明和操作规程，如使用切割器时注意安全。
- 在安装过程中避免碰撞、摔落等危险行为。
4. 总结本文档介绍了2023年空调安装的施工方案，包括施工流程、材料和工具要求，以及必要的安全措施。
在进行空调安装时，请遵守相关安全标准，并确保施工过程中的质量和安全。
空调安装工程的施工方案
空调安装工程的施工方案1. 工程概述空调安装工程是在建筑物或室内空间内安装空调设备，确保室内空气质量和温度的舒适度。
本次施工的空调安装工程包括以下工作内容：- 安装空调主机和室内机- 安装冷媒管道和电气线路- 接通电源和试运行- 安装控制面板和温控器- 施工过程中的安全措施和质量检查2. 施工人员配备本次空调安装工程需要安排以下人员：- 1名项目经理负责施工进度的安排和协调- 2名技术工程师负责设备安装和调试- 4名普工负责施工现场的日常管理和工作- 1名电工负责室内机的电路连接和接通3. 施工前准备在正式开始工程施工前，需要进行以下准备工作：- 确认用户需求和施工图纸- 确保所需材料及设备到位- 安排好现场人员和施工计划- 安排好施工现场的安全保护措施4. 施工流程4.1 安装空调主机和室内机首先，根据施工图纸确定空调主机和室内机的安装位置，需考虑空调机的排水和通风情况。
然后，将空调主机和室内机固定在对应位置，并连接冷媒管道和电气线路。
4.2 安装冷媒管道和电气线路冷媒管道和电气线路的安装需要严格按照规范进行，确保连接牢固和电路安全可靠。
在安装冷媒管道时，需注意管道的绝缘和防腐工作，以确保系统运行的安全稳定。
4.3 接通电源和试运行当冷媒管道和电气线路连接完毕后，需要进行电源的接通和空调系统的试运行，确保设备运行正常。
在试运行过程中，需要重点检查系统的制冷和制热效果，以及系统的故障排除。
4.4 安装控制面板和温控器最后，安装控制面板和温控器，并进行相应的调试工作，确保用户可以方便地控制和操作空调系统。
5. 施工现场管理在施工现场，需要严格遵守相关的安全操作规程，确保施工人员的人身安全。
同时，需要保持施工现场的整洁和环境卫生，确保施工质量和效率。
6. 施工质量检查在空调安装工程施工完成后，需要进行质量验收和性能测试。
对安装工程进行全面的检查和测试，确保设备的性能和使用效果符合用户的需求和施工标准。
空调安装的全面施工方案和技巧
空调安装的全面施工方案和技巧
1. 确定安装位置
在进行空调安装之前，首先需要确定合适的安装位置。
选择一个空间开阔、通风良好的位置，避免阳光直射和阻碍空气流动的物体。
2. 考虑管道和电源
在安装空调时，需要考虑管道和电源的布置。
确保空调的管道布置合理，方便维修和清洁。
同时，要确保电源供应稳定可靠，并符合相关安全标准。
3. 安装支架
安装空调之前，需要先安装好支架。
支架应该坚固可靠，能够承受空调的重量，并保持平衡。
4. 连接管道和电线
安装空调时，要正确连接管道和电线。
确保管道连接紧密，没有漏气现象。
电线连接要符合相关电气安全规范，确保安全可靠。
5. 考虑排水
在空调运行过程中会产生一定的水分，因此需要考虑排水问题。
确保空调的排水管道通畅，避免堵塞。
6. 调试和测试
安装完成后，需要进行调试和测试。
检查空调的制冷和制热效果，确保其正常运行。
同时，还要确保空调的控制面板和遥控器功
能正常。
7. 清洁和维护
安装完成后，定期清洁和维护空调是非常重要的。
清洁空调滤网、冷凝器和排水管道，可以提高空调的效率和使用寿命。
以上是空调安装的全面施工方案和技巧。
在安装空调时，需要
注意合理布置管道和电源，安装稳固的支架，正确连接管道和电线，处理好排水问题，进行调试和测试，以及定期清洁和维护空调。
这
些步骤可以确保空调的正常运行和使用寿命。
空调安装施工方案(详细版)
空调安装施工方案(详细版)
1. 前言
本文档旨在详细介绍空调安装的施工方案，以确保施工过程安全有效。
2. 准备工作
2.1 确定空调安装位置。
2.2 根据空调功率，选择合适的电路和开关。
2.3 确认管道通风道路。
3. 施工步骤
3.1 安装室外机。
3.1.1 确保安装位置平坦牢固。
3.1.2 使用膨胀螺栓或化学锚栓固定室外机。
3.1.3 对接电源线和管道。
3.2 安装室内机。
3.2.1 确定室内机安装位置。
3.2.2 安装吊架并调整平衡。
3.2.3 对接电源线和管道。
3.3 系统测试。
3.3.1 启动系统，检查室内外机是否正常运行。
3.3.2 检查制冷系统的压力和制冷效果。
3.3.3 检查温度调节器的工作情况。
4. 安全提示
4.1 在安装过程中，技术人员应严格按照操作说明进行操作。
4.2 施工前，应检查基础设施是否完好，避免因基础设施问题导致的施工事故。
4.3 施工后，应检查室内外机的稳定性以及电路和管道的安全牢固性。
5. 结论
本文档介绍了空调安装的详细施工方案，从准备工作到实施步骤，再到安全提示，都有详细讲解。
希望读者能够从中获取有用的信息，确保安装过程的安全有效。

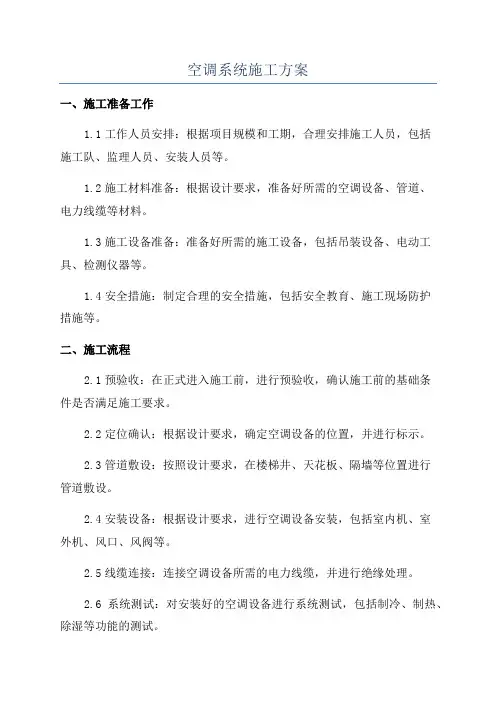

空调系统施工方案
空调系统施工方案一、施工准备工作1.1工作人员安排：根据项目规模和工期，合理安排施工人员，包括施工队、监理人员、安装人员等。
1.2施工材料准备：根据设计要求，准备好所需的空调设备、管道、电力线缆等材料。
1.3施工设备准备：准备好所需的施工设备，包括吊装设备、电动工具、检测仪器等。
1.4安全措施：制定合理的安全措施，包括安全教育、施工现场防护措施等。
二、施工流程2.1预验收：在正式进入施工前，进行预验收，确认施工前的基础条件是否满足施工要求。
2.2定位确认：根据设计要求，确定空调设备的位置，并进行标示。
2.3管道敷设：按照设计要求，在楼梯井、天花板、隔墙等位置进行管道敷设。
2.4安装设备：根据设计要求，进行空调设备安装，包括室内机、室外机、风口、风阀等。
2.5线缆连接：连接空调设备所需的电力线缆，并进行绝缘处理。
2.6系统测试：对安装好的空调设备进行系统测试，包括制冷、制热、除湿等功能的测试。
2.7启动调试：启动空调系统，并进行调试，确保系统正常运行。
2.8清理保养：完成调试后，清理施工现场，并进行空调设备的保养。
三、质量控制3.1施工质量检查：设立质量检查组织，对施工过程进行检查，确保施工质量符合要求。
3.2管道连接质量：对管道连接处进行严格检查，确保连接牢固、无泄漏。
3.3系统测试质量：对系统测试过程进行检查，确保测试结果符合设计要求。
3.4启动调试质量：对启动调试过程进行检查，确保系统的各项功能正常运行。
四、安全措施4.1建立安全管理制度：制定施工现场安全管理制度，安排专人负责施工现场的安全工作。
4.2安全教育培训：对施工人员进行安全教育培训，提高安全意识和操作技能。
4.3施工现场防护：在施工现场设置防护措施，包括警示标识、防护栏杆等。
4.4安全检查和隐患处理：定期进行安全检查，及时发现和处理施工现场的安全隐患。
五、环境保护5.1施工废弃物处理：对施工废弃物进行分类处理，确保环境卫生。
5.2消防安全：设立消防器材，并制定灭火预案，确保在突发火灾情况下能够及时处置。
空调安装工程施工方案 空调施工方案范本
空调安装工程施工方案空调施工方案范本空调安装工程施工方案(完整版) 空调施工方案范本1. 项目背景本项目是为了满足X公司新办公大楼的空调需求，确保办公环境舒适和员工的工作效率。
该施工方案旨在提供一个完整的空调系统安装和调试计划。
2. 施工范围- 安装适当数量的空调设备，确保每个房间都能获得足够的冷暖空气。
- 安装冷却水系统和空气处理设备，以保证空气质量和温度的调节。
- 连接所有空调设备到主控制中心，以便集中管理和监测。
3. 施工计划- 阶段一: 准备工作- 安排所需的人力资源和物资。
- 检查施工地点，确保空调设备可以顺利安装。
- 阶段二: 安装空调设备- 根据设计方案，在每个房间内安装空调设备。
- 确保安装过程中的安全措施，以防止损坏其他设备或建筑结构。
- 阶段三: 安装冷却水系统和空气处理设备- 安装冷却水系统，确保冷却水的流动和循环。
- 安装空气处理设备，确保空气质量和温度的控制。
- 阶段四: 连接设备到主控制中心- 将所有空调设备连接到主控制中心，以实现集中管理和监测。
4. 质量控制- 严格按照制造商和行业标准安装和调试空调设备。
- 进行必要的测试和检查，以确保每个房间内的空调设备正常运行。
- 合理安排质检人员，监督施工过程中的质量控制。
5. 安全措施- 在施工现场设置足够的安全警示标识，以提醒工人注意安全。
- 提供必要的个人防护装备，例如安全帽、安全鞋等。
- 培训施工人员关于安全操作的知识，并确保他们按照规定的安全程序进行工作。
6. 时间要求- 预计整个施工过程需要X周完成。
- 阶段一: 准备工作 - X天- 阶段二: 安装空调设备 - X周- 阶段三: 安装冷却水系统和空气处理设备 - X周- 阶段四: 连接设备到主控制中心 - X天7. 费用估算- 提供详细的费用估算表，包括人力资源、材料、设备和其他开销。
- 根据实际情况调整费用估算表。
以上是本空调安装工程施工方案的完整版范本，它提供了一个详细的施工计划，质量控制和安全措施。
空调安装施工方案
空调安装施工方案一、前期准备在进行空调安装施工之前，需要做好以下准备工作：1.确定空调安装位置：根据空调使用需求，选择合适的安装位置，考虑通风、采光等因素。
2.测量安装位置尺寸：确保空调室内外机尺寸与安装位置相匹配，避免安装时出现尺寸不符的问题。
3.规划电源线路：根据空调功率和安装位置距离电源插座的远近，规划好电源线路，确保安装完成后能够正常供电。
4.准备安装工具：准备好安装所需的工具和材料，如螺丝刀、扳手、螺丝、墙壁托架等。
二、施工步骤1. 室内机安装1.确定吊顶位置：根据安装位置要求，确定吊顶位置，标注出吊顶孔位。
2.室内机吊装：使用吊装工具将室内机吊装至吊顶位置，并使用螺丝将其固定。
3.接通电源线路：将电源线路穿过吊顶孔位，接通电源线路到空调室内机。
2. 室外机安装1.安装支架：在安装位置墙面上安装支架，确保支架稳固。
2.室外机安装：将室外机安装在支架上，并使用膨胀螺丝将其固定在支架上。
3.室内外机连接：将室内机和室外机的冷凝管、电源线等连接好，确保连接牢固。
3. 看管系统1.看管系统：对安装完毕的空调系统进行检查，确保所有连接处安装正确，没有漏水、漏电隐患。
2.试运行：接通电源，对空调系统进行试运行，检查制冷、制热效果是否正常。
三、安装验收安装完成后，需要进行安装验收工作：1.检查保修卡：确保空调设备附带保修卡，保存好购买发票和保修卡。
2.安装质检：对空调系统进行全面检测，确保安装无误、运行正常。
3.系统操作指导：向用户详细介绍空调系统的使用方法和注意事项。
4.交付验收：由用户确认安装工作符合要求，签字验收。
四、保养维护1.定期清洁：定期清洁空调滤网、冷凝器等部件，保持空调系统通风畅通。
2.定期维护：定期请空调维修人员对空调系统进行检查和维护，保证系统运行正常。
3.注意节能：在使用空调时，合理设置温度，避免长时间空调使用造成能源浪费。
五、安全注意事项1.安装过程中严禁使用已损坏的电线或配件，以免发生电击事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中北科技产业园一期四号楼装修改造空调通风项目施工组织设计编制单位:天津市中环系统工程有限责任公司编制人:编制日期:目录一:工程概况二:编制依据三:施工内容四:施工方案五:施工机具六:文明施工管理、环境保护措施一、工程概况西青行政许可中心现有办公楼坐落于西青区中北镇软件园内,建筑物为框架结构。
建筑面积约22000平方米,地上5层,地下1层,最高高度25米。
办公楼需要安装空气源热泵加风机盘管供夏季制冷及冬季采暖,楼内配备新风、排风通风系统满足室内环境。
二:编制依据2、1 《建筑工程施工质量验收统一标准》(GB50300-20012、2、《通风与空调工程施工质量验收规范》GB50243-20022、3、《建筑电气安装工程施工质量验收规范》GB50303-20022、4、《机械设备安装工程施工及验收规范》GB50231-19982、5、《工业金属管道工程施工及验收规范》GB50235-972、6、《设备、管道及绝热层涂色》GB7231-20032、7、《建筑法》等国家现行建设管理法规与天津市建设工程有关规定等。
2、8、设计图纸中的技术要求及安装标准图集。
三: 施工内容1.空调室内机、室外机采购安装工程;2.连接管道及管道附件、风道、风口等制作安装工程;3.室内机调节温控器采购安装工作;4.空调信号线、管及管线开补线槽以及风机盘管检查接线的采购安装工作。
5、新风机组、风道、风口及管道附件制作安装工程。
6、排风机、风道、风口及管道附件制作安装工程。
四: 施工方案技术准备工作根据工程特点认真做好图纸自审、会审,并作好记录,充分了解设计意图。
施工前,安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底,使所有施工人员在进入施工现场前,熟悉所安装设备的性能、特点及要求,做到胸中有数。
根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计,提交物资部门,经批准后进行物资的采购加工定货,确保各项物资按时到场。
施工前应根据建筑孔洞图进行孔洞的复核及其她预留预埋,并做好记录工作。
(一)、空调室外机组的安装⑴工艺流程工艺流程为:设备基础验收→设备开箱检查→现场运输→就位(整体式安装就位)→找平找正→质量检验。
⑵安装方法安装前先按设计图纸的尺寸放纵横安装基准线与基础几何中心线;如安装基准线与基础几何中心线偏差不大,则按基础几何中心线进行设备就位;设备就位后,顶高至一定高度,安装橡胶减震垫;减震垫安装牢固后,用加减薄钢片的方法精调水平度与垂直度,要求偏差≯0、1／1000。
⑶成品保护空调室外机组安装就位后,应在系统连通前做好外部防护措施,应不受损坏。
防止杂物落入机组内。
空调室外机组安装就绪后未正式移交使用单位的情况下,做好成品保护,防止损坏丢失零部件。
质量保证措施（一）质量目标:高标准、严要求,争做创优工程（二）设计以及施工准备阶段的质量保证措施1.图纸会审2.精心编制施工组织设计、施工方案、技术措施3.坚持技术交底从始而终4.施工作业人员的上岗前的试工考核5.施工前的技术技能培训6.施工前的施工机具设备检查(三)工程材料设备的选购及质量保证措施1.专业工程师负责编制《工程采购单》,明确技术要求,规格数量,保存质量证明资料,做到材料有源可查,质量可靠有保障。
2.所用的所有材料必须进行进场检验,未经检验与已经检验为不合格的材料、半成品、构配件与工程设备等,不得投入使用。
3.对甲供材料、半成品、构配件、工程设备与检验设备等,必须按规定进行检验(四)施工机械设备的质量控制措施1.为保证施工进度,机械设备应及时的调配,优先机械作业,保证工程质量。
2.根据施工现场情况,机械应灵活选择,以满足施工需要。
3.对机械设备的操作人员进行检查,防止无证上岗。
4.现场机械设备使用时由专人进行维护保养,保证施工机械的正常安全使用。
(五)计量器具管理的控制措施1.计量人员要持证上岗。
2.计量器具就是检定周期内的合格产品。
3.现场使用的计量器具要建立台帐进行管理。
4.计量器具的使用应方法正确,以保证测量数据的准确性。
(六)现场安装施工的质量保障措施1.工序的质量控制现场的施工作业人员应按规定经考核后持证上岗。
(1)施工管理人员及作业人员应按相关规范、操作规程、作业指导书与技术交底文件进行施工。
(2)工序的检验与试验应按照规范、规程相关的规定进行,对检查出的质量缺陷应按不合格控制程序及时处理。
(3)各项施工检验与试验记录及时办理,并作好记录,存档保存。
2.关键工序的质量控制措施(1)对在项目质量计划或施工组织设计中界定的施工过程中的质量薄弱环节或对工程质量有重要影响的施工工序,应设置关键工序质量控制点进行控制。
(2)对关键工序的控制,除应执行一般过程控制的规定外,还应由专业工程师组织编制专门的作业指导书,经项目总工程师审批后执行。
(3)本工程确定以下为关键工序1) 空调室外机组、室内机的运输安装2)空调水管道安装3)冷凝水管道安装4) 新排风系统安装5)系统调试3.重点、特殊工序的质量控制措施(1)结合本工程现场特点,确定管道焊接为特殊工序。
(2)特殊工序,施工前应项目负责人应组织先相关操作人员审查图纸,委托工艺工程师编制特殊工序作业指导书,详细说明焊接工序的各要点、重点、注意点,重视并抓好技术交底工作。
(3)对于特殊工序,由专业工程师、专业工长与质检员负责对施工的全过程进行旁站式检查,对施工过程的器材、工艺、机械设备参数进行连续监控,以确保施工的内在质量。
(4)对于特殊工序的施工过程由专业工长负责做好施工日志,参加过程监控的人员应在施工日志上签字。
4.检验与试验的质量控制措施(1)在施工方案中应规定工程施工的检验与试验的项目、位置、时间等要求。
施工管理人员应按规定提前做好检验与试验的准备工作。
(2)所有检验与试验的仪器、设备必须经过检定或校验合格并在有效期内,方可作为检验与试验的依据。
(3)检验与试验项目应首先由施工人员自检、互检,专业工长进行专检,再由质检员进行复检,复检合格后方可报请监理工程师复核。
5.竣工验收阶段的质量控制(1)在竣工验收阶段,项目经理部由各专业工程师按专业与分部编制调试方案。
(2)技术质量部组织有关人员对施工内容进行全面的检查,对查出的施工质量缺陷,作好记录,及时组织整改。
(3)项目部在进行系统调试时,记录好调试数据,调试完成后编制调试报告。
(4)项目经理部在竣工验收阶段组织各专业人员编制竣工资料与绘制竣工图。
并作好工程移交的准备工作。
(5)在竣工交验完成后,项目部应按规定采取成品保护措施。
(七)成品、部件及设备的保护措施1.设立专人,负责已完工程的成品保护工作。
2.项目部根据设备安装情况,做表进行检查与记录。
3.施工人员要认真遵守现场成品保护制度,注意爱护建筑物内的装修、成品设备等设施。
4.各层风机盘管安装前有关人员进行检查,进行拆箱点件并做好记录,发现缺损及丢矢情况,及时反映有关部门,在参加人员不齐时,不得随意拆箱。
5.各专业遇有交叉“打架”现象发生时,不得擅自拆改,需经设计、甲方、监理等有关部门协商解决后方可施工。
6.整体安装的通风机在搬运与吊装时,与机壳边接触的绳索,在棱角处应垫好柔软的材料,防止磨损机壳及绳索被切断。
(八)、风管及其部件的制作安装风管及其部件采用加工场集中加工,再运至安装现场进行安装。
风管的加工及制作分工应按流水作业法进行分工,即在加工场安排对风管加工技术精通的技术工人,专门从事风管的加工制作,施工员对加工人员进行制作交底,风管加工工人按要求制作风管及风管支架并检验直到合格,并对已做好符合要求的风管及支架标识进行保存。
由技术管理人员向专门风管安装的技术工人进行风管安装技术交底,按施工图及已标识制作完成的风管及支架通过材料运输班搬运至施工现场进行安装,安装完成当日进行检查,当一部分安装完成后,由技术管理人员会同建设单位代表、监理单位进行验收,并用相应表格记录。
一)、风管及其部件制作本工程空调风管采用镀锌钢板制作,外橡塑保温,钢板厚度根据下表确定:1、镀锌钢板风管制安○1、工艺流程工艺流程如下所示:展开下料→剪切倒角→咬口制作→风管成型→法兰下料→打眼冲孔→找平找正→检验成品→喷漆翻边→铆法兰→出厂○2、风管连接咬口风管采用镀锌钢板制作,风管与风管的连接采用法兰连接形式。
(1)圆形法兰的加工先将整根角钢放在冷煨法兰卷圆机上按所需法兰直径调整机械的可调零件,卷成螺旋形状后取下。
将卷好后的型钢画线割开,逐个放在平台上找平找正。
调整的各支法兰进行焊接、钻孔。
圆法兰用料规格应符合下表的规定。
圆形风管法兰及螺栓规格(mm)(2)矩形法兰的加工矩形法兰由四根角钢组焊而成,划线下料时应注意焊成后的法兰内径不能小于风管的外经,用型钢切割机按线切断。
下料调直后放在钻床上钻出铆钉孔及螺栓孔、孔距不应大于150mm,宜120mm。
钻孔后的角钢放在焊接平台上进行焊接,焊接时按各规格模具卡紧。
法兰的四角应设置螺栓。
矩形法兰用料规格应符合下表的规定。
矩形风管法兰及螺栓规格(mm)○3、风管的加固措施矩形风管边长大于或等于630mm与保温风管边长大于或等于800mm,其管段长度在1000mm以上时均应采取加固措施。
加固方法就是直接在风管上加工压槽突出的筋条与立咬口,利用镀锌风管进行加固,其观感好,节省材料,使用效果也较好,本工程主要用这种方式来进行风管的加固。
○4、风管与法兰铆接风管与法兰组合成形时,风管与扁钢法兰可用翻边连接;与角钢法兰连接时,风管壁厚小于或等于1、5mm 可采用翻边铆接,铆钉规格,铆孔尺寸见下表。
铆钉规格、铆孔尺寸表法兰类型风管规格铆钉尺寸铆钉规格矩形法兰200～630 Ф4、5 Ф4×8矩形法兰800～2000 Ф5、5 Ф5×10圆形法兰530～2000 Ф5、5 Ф5×10风管与法兰铆接前先进行技术质量复核,合格后将法兰套在风管上,管端留出10mm 左右翻边量,管析方线与法兰平面应垂直,然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固,并留出四周翻边。
翻边应平整,不应遮住螺孔,四角应铲平,不应出现豁口,以免漏风。
○5、矩形风管弯头b≥500mm 时,应设置导流片,导流片的弯曲半径、间距、长度应符合通风空调施工及验收规范要求。
施工图标有三通调节阀的风管三通处,制作安装T306-1 型三通调节阀,三通调节阀在进行风量平衡后,应用不被覆盖的油漆加以标注。
○6、风管成品检验后应按图中主干管、支管系统的顺序写出连接号码,合理堆放码好,等待运输至安装现场。
○7、成品保护(1)要保持镀锌钢板表面光滑洁净,放在宽敞干燥的隔潮木头垫架上,叠放整齐。
(2)法兰用料分类理顺码放,露天放置应采取防雨、雪措施、减少生锈现象。
