电工基础教学设计
(中职)《电工技术基础与技能》全册电子教案完整版教学设计
《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。
（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。
一、电的由来电是物质的一种属性。
一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。
二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。
1.静电：是不能流动的电荷。
2.电流：是可以移动的电荷。
当物体内部的电荷有规则地定向移动就形成电流。
电流又分为直流电流和交流电流两大类。
大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。
三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。
（2）学会使用电工基本工具。
一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。
二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。
1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。
2.直流电源实训室能提供0~30 V可变直流电源。
3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。
4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。
任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。
一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。
电工基础中电位教学设计
电工基础中电位教学设计电位是电荷在电场中的能量单位。
在电工基础中，电位教学是非常重要的一部分，涉及到电势差、电势能以及电势分布等内容。
下面我将从目标、教学方法、教学内容以及教学评价四个方面进行设计。
一、教学目标：1. 了解电位的概念和计算方法；2. 掌握电势差和电势能的关系；3. 能够解释电场中电势的分布特点。
二、教学方法：1. 演示法：通过展示实验细节和操作步骤，让学生亲身观察和体验电位的形成和计算过程；2. 探究法：引导学生进行实验，观察实验现象，通过实验数据的分析和计算，发现电势差和电势能之间的关系；3. 讨论法：组织学生进行小组讨论，针对电位分布的不同情况，进行推理和解释。
三、教学内容：1. 电位的概念和单位：引导学生了解电位的概念和单位，并与电势差进行比较，解释其含义；2. 电势差和电势能之间的关系：通过实验，让学生观察、测量和计算电势差和电势能的数值，并让学生思考它们之间的关系；3. 电势分布的探究：设计实验，给学生提供不同形状和电荷分布的导体和点电荷模型，让学生观察和推论在不同条件下电势的分布情况。
四、教学评价：1. 实验报告：要求学生通过实验观察、测量和计算结果，编写实验报告，说明实验目的、方法、结果和结论；2. 理论测试：进行书面考试，测试学生对电位的概念、计算方法和分布特点的理解程度；3. 小组讨论：评价学生在小组讨论中的参与程度、思维逻辑和解释能力。
通过以上的教学设计，可以帮助学生建立起电位的概念和计算方法，理解和掌握电势差和电势能之间的关系，同时通过实验和讨论，培养学生的科学探究能力和解决问题的能力。
教学评价的多样性可以全面了解学生的学习情况和能力发展，为进一步的教学提供参考。

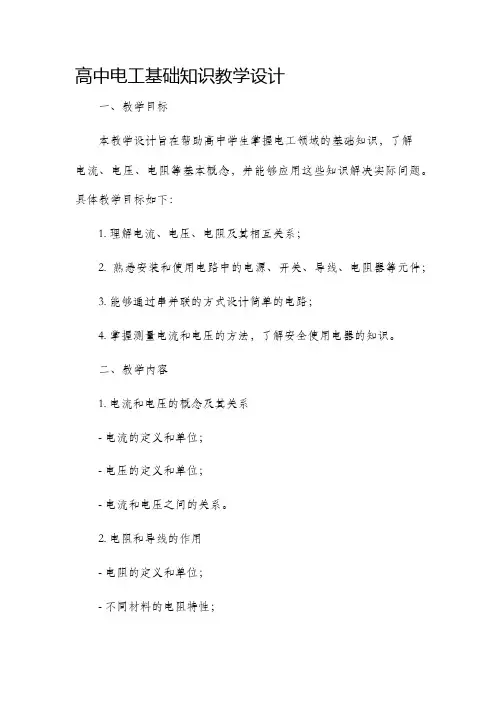

高中电工基础知识教学设计
高中电工基础知识教学设计一、教学目标本教学设计旨在帮助高中学生掌握电工领域的基础知识，了解电流、电压、电阻等基本概念，并能够应用这些知识解决实际问题。
具体教学目标如下：1. 理解电流、电压、电阻及其相互关系；2. 熟悉安装和使用电路中的电源、开关、导线、电阻器等元件；3. 能够通过串并联的方式设计简单的电路；4. 掌握测量电流和电压的方法，了解安全使用电器的知识。
二、教学内容1. 电流和电压的概念及其关系- 电流的定义和单位；- 电压的定义和单位；- 电流和电压之间的关系。
2. 电阻和导线的作用- 电阻的定义和单位；- 不同材料的电阻特性；- 导线的作用及其特点。
3. 电流的串并联- 串联电路和并联电路的定义；- 串联电路和并联电路的特点；- 串并联电路的应用举例。
4. 电路元件的安装和使用- 电源的种类和选用；- 开关的种类和使用；- 导线的选用和连接方法；- 电阻器的种类和使用。
5. 测量电流和电压的方法- 电流表和电压表的使用方法；- 安全使用电流表和电压表。
三、教学方法1. 教师讲解法：通过教师的讲解，介绍电流、电压、电阻等概念，引导学生理解并记忆相关知识点。
2. 实验探究法：设计简单的电路实验，让学生亲自动手搭建电路、测量电流和电压，加深对电工基础知识的理解。
3. 讨论交流法：组织学生进行小组讨论，探讨电流、电压、电阻之间的关系，分享自己的观点和思考。
4. 练习应用法：提供一系列的练习题目，让学生进行巩固和应用，培养解决实际问题的能力。
四、教学流程1. 引入通过一个简单的例子，引导学生思考电路中的电流、电压和电阻的概念，并与日常生活中的电器应用联系起来。
2. 知识讲解通过教师的讲解，依次介绍电流、电压、电阻和导线的相关知识点，引导学生理解概念和学习相关公式。
3. 实验探究让学生分组进行电路实验，通过搭建简单的电路，测量电流和电压，观察各元件在电路中的作用。
4. 讨论交流组织学生进行小组讨论，针对实验结果和实际应用场景，讨论电路的串并联问题，分享自己的观点和理解。
电工基础《电流》教学设计
电工基础《电流》教学设计1. 了解电流的定义和单位；2. 掌握电流的测量方法；3. 理解电流的特性和影响因素。
教学内容：1. 电流的定义和单位；2. 电流的测量方法；3. 电流的特性和影响因素。
教学过程：一、导入（10分钟）1. 引入电流的概念，提问学生是否了解电流是什么。
2. 通过实例，解释电流的概念。
例如，水流可以比喻为电流，水管中的水流动起来就称为水流。
同样地，电荷流动起来就称为电流。
3. 引导学生思考电流与导体的关系。
在导体中，自由电子的流动导致电流产生。
二、讲解电流的定义和单位（20分钟）1. 通过幻灯片或者板书，介绍电流的定义：“单位时间内通过某一截面的电荷量称为电流。
”2. 讲解电流的单位：安培（A），1安培等于每秒通过截面的库仑数。
3. 引导学生进行思考和讨论，电流大还是小对电路的影响。
三、探究电流的测量方法（30分钟）1. 介绍电流的测量仪器——安培表。
2. 演示如何使用安培表测量电流，并特别强调注意安全措施，如正确接线、避免触碰高电压部分。
3. 让学生分组进行实践操作，亲身体验如何使用安培表测量电流。
4. 学生完成实验后，进行结果讨论和总结，加深对电流测量方法的理解。
四、讲解电流的特性和影响因素（30分钟）1. 介绍电流的特性：电流不同于电压，它只是电荷的流动，没有电流就没有能量传输。
2. 讲解电流的影响因素：导体横截面积、导体材质、导体长度和驱动力（电压）。
3. 通过实例，让学生思考和讨论导体长度、导体材质等因素对电流大小的影响。
4. 引导学生思考如何改变电流大小，例如增大电压、增大导体横截面积等方法。
五、小结与问答（10分钟）1. 小结电流的定义、单位、测量方法和特性。
2. 解答学生提出的问题，并解释相关概念。
3. 布置课后作业，例如练习题或思考问题，巩固电流的理解和应用。
教学评估：1. 教学过程中的实践操作，观察学生使用安培表的方法和结果。
2. 组织小组讨论，观察学生对电流特性和影响因素的理解和表达能力。
电工基础教案模板（共7篇）
电工基础教案模板（共7篇）第1篇：电工基础教案课题1－3电阻教学目标了解电阻的概念和电阻与温度的关系，掌握电阻定律。
教学重点电阻定律教学难点R与U、I无关；温度对导体电阻的影响。
教学过程及内容一．组织教学准备教案，检查出勤情况二．复习提问1、什么是电流？2、电流的计算公式三．新课讲解第三节电阻一、电阻1．导体对电流所呈现出的阻碍作用。
不仅金属导体有电阻，其他物体也有电阻。
2．导体电阻是由它本身的物理条件决定的。
例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。
3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。
R = ρ l S4．结论：电阻率的大小反映材料导电性能的好坏，电阻率愈大，导电性能愈差。
导体：ρ ＜ 10-6 Ω⋅m绝缘体：ρ ＞ 107 Ω⋅m半导体：10-6 Ω⋅m ＜ ρ＜ 107 Ω⋅m二、电阻与温度的关系1．温度对导体电阻的影响：(1)温度升高，自由电子移动受到的阻碍增加；(2)温度升高，使物质中带电质点数目增多，更易导电。
随着温度的升高，导体的电阻是增大还是减小，看哪一种因素的作用占主要地位。
2．一般金属导体，温度升高，其电阻增大。
少数合金电阻，几乎不受温度影响，用于制造标准电阻器。
3．超导现象：在极低温（接近于热力学零度）状态下，有些金属（一些合金和金属的化合物）电阻突然变为零，这种现象叫超导现象。
ο4．电阻的温度系数：温度每升高1C时，电阻所变动的数值与原来电阻值的比。
若温度为t1时，导体电阻为R1，温度为t2时，导体电阻为R2，则α =即 R2-R1 R1(t2-t1)R2 = R1 [ 1 + α ( t2 - t1 ) ]οο例：一漆包线（铜线）绕成的线圈，15C时阻值为20 Ω，问30C时此线圈的阻值R为多少？四．课堂练习五．课堂小结六．布置作业教材习题第4大题第(3)题。
第2篇：电工基础教案第8章线性电路中的过渡过程 8.1 换路定律与初始条件各位评委：大家下午好！今天我说课的题目是《换路定律与初始条件》，我将从教材分析，教学目标、教学重难点、教学策略、教学程序等方面对本节课进行阐述。
电工基础 教学设计
电工基础教学设计一、引言电工基础是电气工程专业课程中的重要组成部分，对学生掌握电气原理、电路基础和现代电气应用技术具有重要意义。
为了提高教学效果，本文针对电工基础教学设计进行了详细讨论。
二、教学目标1. 理解电工基础的重要性，明确学习动机和目标；2. 掌握基本的电气原理和电路基础知识；3. 能够应用所学知识解决实际电气问题；4. 培养学生的团队合作和实践创新能力。
三、教学内容设计1. 电气基本概念的讲解- 电流、电压、电阻等基本概念的定义和关系- 电流方向和符号的理解- 电压的测量和表示方法- 电阻的种类和计算方法2. 电路基础知识的学习- 电路的分类和基本组成元素- 串联、并联和混联电路的特点和计算方法- 电阻、电流和电压的关系和计算- 简单电路的电路图绘制和分析方法3. 电气元件的特性和应用- 电阻器、电容器和电感器的特性和应用- 二极管和三极管的结构和工作原理- 基本逻辑门电路的组成和应用4. 实践操作与实验设计- 电阻的测量和调试方法- 电路的搭建与调试- 实验数据的采集和处理5. 课堂互动与案例分析- 学生之间的讨论和交流- 解决实际案例中出现的电气问题四、教学方法1. 授课法：结合理论和实践，讲解电工基础的基本概念和知识点。
2. 实验法：通过实践操作，帮助学生理解和应用所学知识。
3. 互动讨论法：鼓励学生参与课堂互动，提出问题并与他人交流解决方法。
4. 案例分析法：引入实际案例，让学生通过分析和解决问题来巩固所学知识。
五、教学评估和方法改进1. 小测验与考核：定期进行学生的知识测验和综合考核，评估学生的学习情况。
2. 学生反馈与讨论：听取学生的意见和建议，针对性地进行教学方法改进。
3. 教学研讨与交流：参加学术研讨会，与同行教师交流互动，提高教学水平。
六、教学资源及环境准备1. 教学设备：教室配备多媒体投影仪、电路仿真软件等。
2. 实验室：提供实验所需的设备和器材。
3. 教材和参考资料：选用与课程内容相符合的教材和参考资料，供学生学习使用。
电工基础教案范例
电工基础教案范例一、教学内容1. 电路的定义、分类及基本功能；2. 电阻、电容、电感等基本元件的识别及特性；3. 串联、并联及混联电路的特点及分析方法。
二、教学目标1. 了解电路的基本概念，理解电路元件的作用及相互关系；2. 学会识别并区分电阻、电容、电感等基本元件，了解其特性；3. 掌握串联、并联及混联电路的连接方法，能分析简单电路的工作原理。
三、教学难点与重点1. 教学难点：电路元件的识别及特性，特别是电容、电感元件的理解；2. 教学重点：串联、并联及混联电路的连接方法及分析。
四、教具与学具准备1. 教具：电路演示板、电阻、电容、电感等元件、实验器材；2. 学具：学生分组实验包、电路元件、导线、实验报告册。
五、教学过程1. 实践情景引入（5分钟）利用电路演示板展示简单电路，引导学生观察电路元件，提出问题，激发学生兴趣。
2. 理论讲解（10分钟）讲解电路的定义、分类及基本功能，介绍电阻、电容、电感等元件的识别及特性。
3. 例题讲解（15分钟）分析具体电路实例，讲解串联、并联及混联电路的连接方法，引导学生学会分析电路。
4. 随堂练习（10分钟）布置相关习题，让学生独立完成，巩固所学知识。
5. 分组实验（15分钟）学生分组进行实验，观察电路元件的特性和电路连接方式，填写实验报告。
六、板书设计1. 电路基本概念及元件；2. 串联、并联及混联电路连接方法；3. 实验结果及注意事项。
七、作业设计1. 作业题目：（1）简述电路的定义、分类及基本功能；（2）画出电阻、电容、电感等元件的符号，并说明其特性；（3）分析给定电路的连接方式，计算电路中的电流、电压等参数。
2. 答案：（1）见教材第四章第一节；（2）见教材第四章第一节；（3）见教材第四章第二节。
八、课后反思及拓展延伸1. 反思：关注学生在实验过程中的问题，及时调整教学方法，提高教学效果；2. 拓展延伸：引导学生了解新型电路元件，学习复杂电路的分析方法。
电工基础中电压教学设计
电工基础中电压教学设计一、引言电压作为电工基础中的重要概念之一，在电路中起着关键的作用。
本文将针对电工基础课程中，学生对电压概念的理解和应用能力进行教学设计。
通过多种教学方法和实践操作，旨在帮助学生深入了解电压的含义、计算方法及其在电路中的应用。
二、教学目标1. 理解电压的概念和定义；2. 掌握电压的计算方法；3. 了解电压的单位和量纲；4. 理解电压与电流、电阻之间的关系；5. 能够应用电压概念分析电路中的问题。
三、教学内容和方法1. 电压的概念和定义（理论讲解）- 通过简明扼要的理论讲解，介绍电压的基本概念和定义；- 引导学生了解电压是电场的表征，是电子在电位差作用下的能量变化；- 引用实际例子，帮助学生更好地理解电压的概念和背后的物理意义。
2. 电压的计算方法（理论讲解 + 计算练习）- 引导学生学习电压的计算方法，包括恒定电压和变化电压的计算；- 提供具体的计算公式和示例，让学生通过计算练习掌握计算技巧；- 强调考虑电压的极性和电路中元件的连接方式对计算结果的影响。
3. 电压的单位和量纲（理论讲解）- 介绍电压的常用单位（伏特）和其它单位制；- 比较电压和其它物理量的量纲，帮助学生理解电压在SI单位制中的地位。
4. 电压与电流、电阻的关系（理论讲解 + 实验操作）- 通过示波器观察电压和电流波形，帮助学生理解电压和电流的关系；- 引导学生探究电压与电流的线性关系及其对电阻的影响；- 设计实验操作，让学生通过测量和数据处理验证电压、电流、电阻之间的关系。
5. 电压在电路中的应用（案例分析 + 讨论）- 结合实际电路案例，引导学生分析电路中电压的分布和变化情况；- 通过案例分析，培养学生应用电压概念解决实际问题的能力；- 鼓励学生在小组活动中讨论，共同探讨电压在电路中的应用案例。
四、教学评估1. 知识点测试：通过选择题、填空题等形式进行电压相关概念和计算方法的测试；2. 实验报告评估：对学生进行实验操作及数据处理能力的评估；3. 小组讨论评估：对学生合作探讨电压应用案例的能力进行评估；4. 课堂表现评估：通过平时作业、参与度等方面进行综合评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工基础教学设计公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
《戴维南定理》教案
【三维目标】
1、知识目标：
（1）理解二端网络的概念，能分清有源二端网络和无源二端网络。
（2）掌握有源二端网络的开路电压和无源二端网络的等效电阻的计算方方法。
（3）掌握戴维南定理的内容；会用戴维南定理求解电路中某一条支路的电流，并能熟练应用到实际电路中。
2、能力目标
（1）通过戴维南定理的教学，培养学生观察、猜想、归纳和解决问题的能力，调动学生探究新知识的积极性。
（2）通过运用戴维南定理求解某一支路电流、电压，培养学生应用戴维南定理分析、计算电路的能力。
3、情感目标
（1）激发学生对新课的探究热情，增进师生之间的情感交流。
（2）通过戴维南定理的学习，使学生学习处理复杂问题时所采用的一种化繁为简的思想。
【教学重点、难点】
1、重点
（1）戴维南定理的内容及应用．
（2）应用戴维南定理如何将复杂的含源二端网络等效化简为一个电压源．2、难点
（1）戴维南定理引出时的探究过程．
（2）应用戴维南定理解题时如何具体计算含源二端网络的开路电压．
【教学方法】
讲授法；讨论法；启发式教学法（在应用戴维南定理解题的过程中通过教师的启发、点拨、引导学生在理解戴维南定理实质的基础上按照一定的逻辑顺序，逐步求解，从而达到会应用戴维南定理的目的）。
【教学过程设计】
一、复习提问，引入新课
师：给同学们一个复杂直流电路，求解下图中流过R
3支路的电流I
3
（已知电
源电压和电阻阻值），试应运所学过的知识，请问有哪些分析方法？请同学们讨论并写出各种方法的解题过程。
生：（用支路电流法或叠加原理写出解题过程）。
师：（用多媒体展示学生的分析过程）这两种方法各有优缺点，我们应熟练掌握、灵活运用。
但是，若求解复杂电路中各支路电流，我们发现采用支路电流法、叠加原理时计算工作量较大。
那么有没有更好更简单的分析方法呢？
师：我们今天来学习一种新的方法，只需三步就可以求出某一支路的电流，是什么方法能如此方便我们计算呢？大家想不想学呢？这就是我们本节课所要学习的课题——戴维南定理。
有源二端网络：含有电源的二端网络。
（如图a 所示） 无源二端网络：不含有电源的二端网络。
（如图b 所示）
0解未知量，所以问题的关键变成：如何计算等效电压源的电动势E 和内阻R 0？
a E 1
b I I 3
戴维南定理内容：任何一个线性有源二端网络，对外电路而言，都可
以用一个等效电源代替；这个等效电源的电动势等于该网络两端点间的
开路电压U
ab
；等效电源的内阻等于该网络中所有电源不作用（电压源短
路、电流源开路）时所得无源二端网络的输入电阻R
ab。
（三）、戴维南定理的应用
1、例题：在图示电路中，已知E1=40V，E2=20V，R1=R2=4?，R3=13 ?，试用戴维南定理求电流I3。
E = U0= E2 + I R2 = 20+ ? 4= 30V
(2) 求等效电源的内阻R0，如图(1)所示。
从a、b两端看进去， R
1和 R
2
并联：
(3) 画出等效电路求电流I
3
，如图（3）所示2、课堂练习
如图所示电路中求流过40Ω
电阻中的电流I为多少？
（引导学生归纳、总结应用戴维南定理解题的步骤）
Ω
=
+
⨯
=2
2
1
2
1
0R
R
R
R
R
1.断开待求支路,求出含源二端网络开路电压，即为等效电源的电动
势E。
2.除去电源求出无源二端网络的输入电阻，即为等效电源的内阻R
3.画出含源二端网络的等效电路,和待求支路连接,形成等效简化电路,
根据已知条件求解。
（启发学生把握应用戴维南定理解题的注意事项）
师：应用戴维南定理解题时,应当注意什么?
生：1.等效电源电动势E的方向与有源二端网络开路电压极性一致；
2.等效电源只对外电路等效,对内电路不等效．
三【课堂小结】
今天我们学习的核心就是戴维南定理,理解定理的内容并会应用它分析、求解复杂直流电路；学习戴维南定理的等效简化思想和分析复杂问题的方法。
四【课下作业】。
