墙内管路敷设
填充墙内电气管路敷设施工技术交底一、施工准备1、作业条件随土建砌体砌筑同时进行。
2、PVC管材料要求（1）P VC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
项序项目允许偏差或允许值主控项目1 金属导管、金属线槽的接地或接零第14.1.1条2 金属导管的连接第14.1.2条3 防爆导管的连接第14.1.3条4 绝缘导管在砌体剔槽的埋设第14.1.4条一般项目1 电缆导管的弯曲半径第14.2.3条2 金属导管的防腐第14.2.4条3 柜、台、箱、盘内导管管口高度第14.2.5条4 暗配导管的埋设深度，明配导管的固定第14.2.6条5 线槽固定及外观检查第14.2.7条6 防爆导管的连接、接地、固定和防腐第14.2.8条7 绝缘导管的连接和保护第14.2.9条8 柔性导管的长度、连接和接地第14.2.10条9 导管和线槽在建筑物变形缝处的处理第14.2.11条三、工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲四、操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展,本项工艺也会有新的发展。
现在具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。
砌体内管路敷设工程

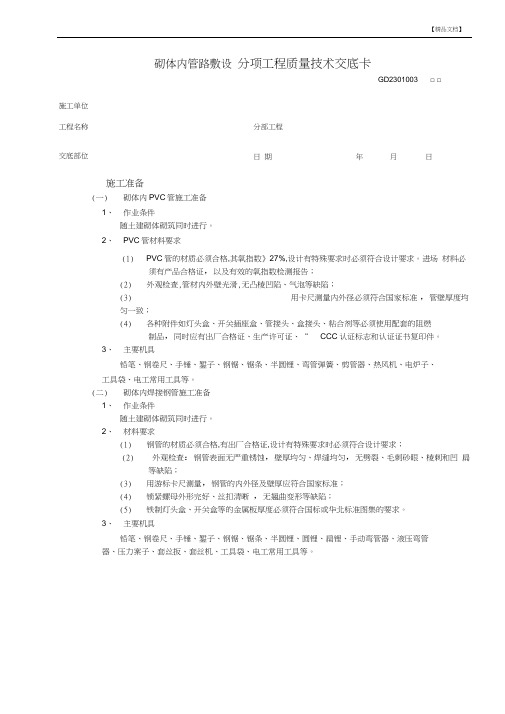

【精品文档】砌体内管路敷设 分项工程质量技术交底卡分部工程日 期 年 月 日施工准备(一)砌体内PVC 管施工准备 1、 作业条件随土建砌体砌筑同时进行。
2、 PVC 管材料要求(1) PVC 管的材质必须合格,其氧指数》27%,设计有特殊要求时必须符合设计要求。
进场 材料必须有产品合格证，以及有效的氧指数检测报告； (2) 外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；(3) 用卡尺测量内外径必须符合国家标准 ，管壁厚度均匀一致； (4)各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃 制品，同时应有出厂合格证、生产许可证、“CCC 认证标志和认证证书复印件。
3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锂、弯管弹簧、剪管器、热风机、电炉子、 工具袋、电工常用工具等。
(二)砌体内焊接钢管施工准备 1、 作业条件随土建砌体砌筑同时进行。
2、 材料要求(1) 钢管的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求；(2) 外观检查：钢管表面无严重锈蚀，壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹 扁等缺陷；(3) 用游标卡尺测量，钢管的内外径及壁厚应符合国家标准； (4) 锁紧螺母外形完好、丝扣清晰 ，无翘曲变形等缺陷；(5)铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。
3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锂、圆锂、扁锂、手动弯管器、液压弯管 器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
施工单位GD2301003 □ □工程名称 交底部位质量要求工艺流程3、管路的连接包括管路与管路的连接和管路与箱盒的连接两种情况。
（1）管路与管路的连接：砌体内暗敷设的管路采用套管焊接的方法连接，为了保证连接质量一般需要特别加工定做套管，要求套管的内径比所连接的钢管外径大2mm套管的长度为所连接的钢管外径的 2.2倍。
3砌体内管路敷设工程
7、跨接地线
对箱盒两端的钢管必须焊接跨接地线,跨接地线的焊接长度不小于钢筋直径的6倍,使用扁铁时应三面围焊,焊接长度不小于扁铁宽度的2倍。
管径
圆钢
扁铁
15～40
ф6
－
50～63
ф10
25×3
70以上
ф8×2
<25×3）×2
8、变形缝的处理
在变形缝的两侧各预埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝的两侧的钢管及接线箱上焊接补偿跨接地线(图5-1>,当穿过变形缝的导线较多或导线截面较大时要采用直筒式接线箱(图5-2>。
（2）管路与箱盒的连接:本项工作应在土建对+0.5m水平控制线进行核查后,配合箱盒的安装同时进行。首先测定箱盒位置,根据其位置截取适当长度的短管,短管的一端应提前套好丝扣,丝扣的长度在15mm左右,按照管路与管路连接的方法,把短管的另一端与原来管路连接,注意进箱的钢管如果有多根时应排列整齐,两管之间的距离应大于所用锁母边沿宽度的2倍,以保证锁母的安装,管路连接后上好锁母,以供安装配电箱、接线盒使用。
成品保护要求:在砌体砌筑时,不得踩踏电线管路,砌体砌筑后其他工种不得碰撞或弯折电线管路。
3、管路的连接
砖墙内管路敷设技术交底记录
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写铜芯软导线，截面积不小于4mm2;2）当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；2、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
3、防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
4、当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
（二）一般项目1、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合下表的规定电缆最小允许弯曲半径2、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐郸理，外壁可不防腐处理。
3、室内进入落地式柜、台、箱盘内的导管管口，应高岀柜、台、箱、盘的基础面50~ 80mm。
4、暗配的导管埋设深度与建筑物、构筑物表面的距离不应小于15mm。
6、防爆导管敷设应符合下列规定：1）导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求处，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；2）安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
7、绝缘导管敷设应符合下列规定：1）管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；2）当设计无要求时，埋设在墙内的绝缘导管，采用中型以上的导管；&金属、非金属柔性导管敷设应符合下列规定：审核人交底人接受交底人6、成品保护要求：其他工种堵洞时不得敲打或弯折电线管路。
（二）砖墙内焊接钢管的操作工艺 1预留箱盒位置基本与PVC 管的方法相同，只是为了以后安装箱盒施工方便，钢管不能进入箱盒洞内太长，以便采用接短 管的办法与箱盒连接。
