井下接地极敷设标准及要求
主辅接地极标准
煤矿井下保护接地装置的安装、检查、测定工作细则第一条电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带（或钢丝）上会产生危险电压，人若接触上，就会发生触电事故。
保护接地就是为了避免人身触电事故的发生。
第二条36V以上的电气设备的金属外壳、构架、铠装电缆的钢带（或钢丝）、铅皮和橡胶（塑料）电缆的接地芯线或屏蔽护套等均必须接地。
在矿井中禁止使用无接地芯线（或无其它可供接地的保护套，如铅皮、铜皮套等）的橡套电缆或塑料电缆。
第三条所有必须接地的设备和局部接地装置，都要和总接地网连接。
第四条主接地极应浸入水仓中，主、副水仓必须各设一块。
矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。
第五条在下列地点应装设局部接地极：1、每个采区变电所（包括移动变电站和移动变压器）。
2、每个装有电气设备的硐室和单独装设的高压电气设备。
3、每个低压配电点或装有3台以上电气设备的地点。
4、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
5、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
第六条局部接地极最好设于巷道水沟内，无水沟时应埋设在潮湿的地方。
第七条矿井内所有需要接地的设备，均通过接地用的连接导线直接与接地母线（或辅助接地母线）或铠装电缆的钢带（钢丝）、铅皮套或橡套（塑料）电缆的接地芯线（或接地护套）相连接。
而接地母线（或辅助接地母线）与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内完整的不间断的总接地网。
第八条矿井内分区从井上独立供电者（包括钻孔供电），可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应满足第15条的要求。
第九条严禁井下配电变压器中性点直接接地；严禁由地面上中性点直接接地的变压器或发电机向井下供电。
但专供下架线电机车变流设备用的专用变压器不在此限。
井下接地保护要求
煤矿井下保护接地装置的安装、检查、测定工作细则一、总则1、电气设备绝缘损坏时，在设备金属外壳上和电缆的钢带(或钢丝)上会产生危险电压，人若接触上，就会发生触电事故。
保护接地就是为了避免人身触电事故的发生。
2、36V以上的电气设备的金属外壳，构架、铠装电缆的钢带(或钢丝)、铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。
在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮等)的橡套或塑料电缆。
3、所有必须接地的设备和局部接地装置，都要和总接地网连接。
4、主接地极应浸入水仓中，主、副水仓必须各设一块。
矿井有几个水平时，每个水平的总接地网都要与主、副水仓中的主接地极连接。
5、在下列地点应装设局部接地极：①每个采区变电所(包括移动变电站和移动变压器)。
②每个装有电气设备的硐室和单独装设的高压电气设备。
③每个低压配电点或装有3台以上电气设备的地点。
④无低压配电点的采煤工作面的机巷、回风巷、集中运输巷以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
⑤连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
6、局部接地极最好设在巷道水沟内，无水沟时应埋设在潮湿的地方。
设在巷道水沟内的局部接地极及接地引线，不得影响水的正常通过和水沟清理。
7、矿井内部所有需要接地的设备，均通过接地用的连线导线直接与接地母线(或辅助接地母线)或铠装电缆的钢带(或钢丝)、铅皮套或橡套电缆的接地芯线(或接地护套)相连接。
而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内容完整的不间断的总接地网。
8、矿井内分区从井上独立供电者，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应不得超过2Ω。
9、严禁井下配电变压器中性点直接接地，严禁由地面上中性点直接接地的变压器或发电机向井下供电，但专供井下架线电机车变流设备用的专用变压器不在此限。
煤矿井下接地规范参数标准
井下电气设备接地装置安装标准及管理办法各区、科、队、站：挖金湾煤业公司机电、电气安全委员会为了进一步规范井下接地保护装置的安装与管理，健全接地保护基础设施，参考《煤矿安全规程》、《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》等，结合我公司的具体情况制定井下电气设备接地装置安装标准及管理办法。
一、基本定义保护接地：电气设备的金属外壳或金属外露部分经导电体和大地连接起来，设备外壳的电位降低到安全范围之内，流过人体的触电电流在安全值之内，防止人身触电事故的发生，这种将电气设备的金属外壳接地的方法，称为保护接地。
主接地极：设置在主、副水仓或集水井内的接地极。
局部接地极：为加强接地系统的可靠性，保证总接地网接地电阻不超过2Ω，在装有电气设备的地点（如机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极称为局部接地。
辅助接地极：为配合检漏保护系统进行保护性能检测、漏电试验而独立埋设的接地极称为辅助接地极。
具有检漏保护且具有漏电试验功能的馈电开关及综合保护开关，必须设置辅助接地系统。
总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。
二、接地极安装标准1、主接地极：依据：《煤矿进行保护接地装置的安装、检查、测定工作细则》第二章第一节第17、18条规定主、副水仓的主接地极和分区的主接地极，均采用面积不小于0.75m2、厚度不小于5mm的钢板。
井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。
结合我公司实际规定如下：井下主、副水仓的主接地极和分区的主接地极，采用面积0.8m2、厚度5mm的钢板。
井下主、副水仓的安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应有便于取出主接地极进行检查的牵引装置（图—1）。
供电保护接地规范(标准版)
供电保护接地规范
１.局部接地极的装设：⑴采区变电所（包括移动变电站）;⑵装有电气设备的峒室和单独的高压电气设备;•⑶设有三台及以上电气设备的地点;•⑷连接动力铠装电缆的接线盒以及高压电缆连接装置;•⑸采煤工作面的运输巷、回风巷和掘进巷道内无低压配电点时，上述巷道内至少应分别设置一个局部接地极。
２.•局部接地极应采用总面积不小于0.6m2、厚度不小于3mm的钢板，埋设在巷道水沟或潮湿地方。
接地母线、连接导线、接地导线的连接、截面符合《煤矿井下保护接地装置的安装、检查、测定工作细则》的要求。
但当用钢铰线与裸铜线连接时，钢铰线与裸铜线的绑扎长度不小于200mm；镀锌扁钢与裸铜线连接时，裸铜线必须有线鼻子，并用螺帽和防松垫圈紧固。
３.•每季度对井下总接地网的接地电阻测定一次，从任意一个局部接地装置处所测得的总接地网的接地电阻，不得超过2Ω。
每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。
新安装的局部接地极在投运前必须进行一次接地电阻摇测，合格后方准投运。
接地线的标准
接地线的标准 Jenny was compiled in January 2021井下接地极装设的规定一、电压在36V以上和由于绝缘损坏可能带有危险电压的电压设备的金属外壳、框架、铠装电缆的钢带（或铁丝），铅皮屏蔽护套等必须有保护接地。
二、具体规定：1、主接地极应在主、副水仓中各埋设1块，主接地极应用耐腐蚀的钢板制成，其面积不小于，厚度不得小于5mm。
2、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
3、下列地点应装设局部接地极：1）采区变电所（包括移动变电站和移动变压器）。
2）装有电气设备的硐室和单独装设的高压电气设备。
3）低压配电点或装有3台以上电气设备的地点。
4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷（胶带运输巷），以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
5）连接高压动力电缆的金属连接装置。
4、安设标准：1）局部接地极可设置于巷道水沟内或其他就近的潮湿处，设备在水沟中的局部接地极应用面积 m2，厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
2）设置在其它地点的局部接地极，可用直径不小于35mm，长度不小于的钢管制成，管上应至少钻20个直径小于5mm的透孔，并垂直全部埋入底板，也可用直径不小于22mm，长度为1m的2根钢管制成，每根管上钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于。
5、对接地线的要求：1）连接主接地极的接地母线应采用截面不小于50mm2的铜线，或截面不小于100 mm2的镀锌铁线，或厚度不小于4mm，截面不小于100 mm2的扁钢。
2）电气设备的外壳与接地母线或局部接地极的连接，应采用截面不小于25 mm2的铜线，或截面不小于50mm2的镀锌铁线，或厚度不小于4mm，截面不小于50mm2的扁钢。
3）接地母线主接地极的连接要用焊接，无条件时，可用直径不小于10毫米镀锌螺栓加防松装置拧紧连接。

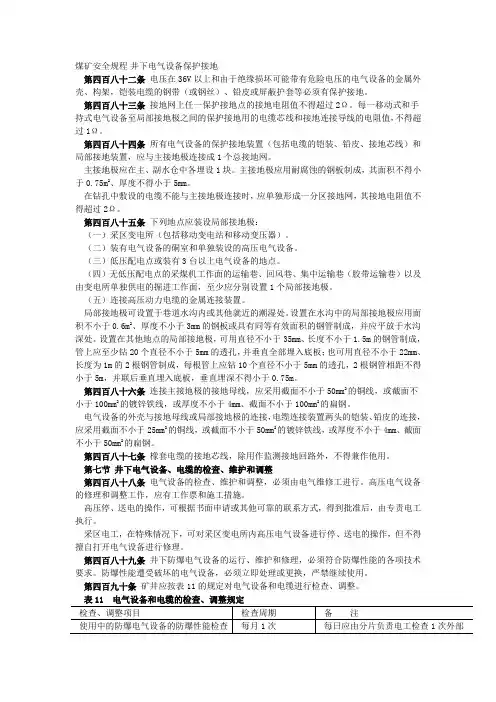

煤矿安全规程井下电气设备保护接地
煤矿安全规程-井下电气设备保护接地第四百八十二条电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、铅皮或屏蔽护套等必须有保护接地。
第四百八十三条接地网上任一保护接地点的接地电阻值不得超过2Ω。
每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。
第四百八十四条所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连接成1个总接地网。
主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2、厚度不得小于5mm。
在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分区接地网，其接地电阻值不得超过2Ω。
第四百八十五条下列地点应装设局部接地极：（一）采区变电所（包括移动变电站和移动变压器）。
（二）装有电气设备的硐室和单独装设的高压电气设备。
（三）低压配电点或装有3台以上电气设备的地点。
（四）无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
（五）连接高压动力电缆的金属连接装置。
局部接地极可设置于巷道水沟内或其他就近的潮湿处。
设置在水沟中的局部接地极应用面积不小于0.6m2、厚度不小于3mm的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。
设置在其他地点的局部接地极，可用直径不小于35mm、长度不小于1.5m的钢管制成，管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板；也可用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
第四百八十六条连接主接地极的接地母线，应采用截面不小于50mm2的铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm、截面不小于100mm2的扁钢。
井下接地标准
第5条 在下列地点应装设局部接地极： 1、每个采区变电所（包括移动变电站和移动变压器）。 2、每个装有电气设备的硐室和单独装设的高压电气设备。 3、每个低压配电点或装有3台以上电气设备的地点。 4、无低压配电点的采煤工作面的机巷、回风巷、集中运输 巷（胶带运输巷）以及由变电所单独供电的掘进工作面。至 少要分别装设一个局部接地极。 5、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。 第6条 局部接地极最好设于巷道水沟内，无水沟时应埋设在 潮湿的地方。 第7条 矿井内所有需要接地的设备，均通过接地用的连接导 线直接与接地母线（或辅助接地母线）或铠装电缆的钢带 （钢丝）、铅皮套或橡套（塑料）电缆的接地芯线（或接地 护套）相连接。而接地母线（或辅助接地母线）与连接在一 起的所有电缆的接地部分，又均通过各接地导线同各局部接 地极相连接，最后都直接汇接到主接地极上，从而构成一个 全矿井内完整的不间断的总接地网。
第20条 埋设在其它地点的局部接地极，可采用镀 锌铁管。铁管直径不得小于35mm，长度不得小于 1.5m。管子上至少要钻20个直径不小于5mm的透 眼，铁管垂直于地面（偏差不大于15°），并必须 埋设于潮湿的地方。如果埋设有困难时，可用两根 长度不得小于0.75m、直径不得小于22mm的镀锌 铁管。每根管子上至少要钻10个直径不小于5mm 透眼，两根铁管均垂直于地面（偏差不大于15°）， 并必须埋设于潮湿的地方，两管之间相距5m以上， 且在与接地网连接前，必须实测由两根铁管经连接 导线和接地导线连接后组成的局部接地极的接地电 阻，接地电阻值不得大于80Ω。如系干燥的接地坑， 铁管周围应用砂子、木炭和食盐混合物或长效降阻 剂填满；砂子和食盐的比例，按体积比约6：1。
第12条 连接导线、接地导线应采用断面不小于25mm2的 裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4mm、 断面不小于50mm2的镀锌扁钢。额定电压低于或等于127V 的电气设备的接地导线、连接导线，可采用断面不小于6 mm2的裸铜线。 第15条 从任意一个局部接地装置处所测得的总接地网的接 地电阻，不得超过2Ω。 每一移动式和手持式电气设备同接地网之间的保护接地用的 电缆芯线（或其它相当于接地导线）的电阻值，都不得超过 1Ω。 第16条 本细则仅适用于煤矿井下的保护接地系统。
煤矿井下接地装置敷设标准
培训类型
授课日期
授课地点
授课人
课题
煤矿井下接地装置敷Байду номын сангаас标准
授课目的
一、学习煤矿井下接地装置敷设标准
二、关于西山煤电杜儿坪110kV变电站“4.10”无计划停电事故的通报
授课重、难点
煤矿井下接地装置敷设标准
授课关键词
接地装置、敷设标准
授课形式
组织教学课题讲授讨论环节提问环节课堂总结
（6）工作面及各巷道未构成接地系统设备，安装时必须打接地极。
二、事故案例:关于西山煤电杜儿坪110kV变电站“4.10”无计划停电事故的通报
2 0 1 8年4月1 0日10:41时，西山煤电前山矿区杜儿坪llOkV变电站春检期间无计划停电，造成杜儿坪矿、官地矿、西铭矿等3矿7个回风井主扇、2个高低浓瓦斯抽放泵站、1 5个井下作业点停风，6个采掘作业地点瓦斯超限。
（5）、西山电力公司对本次110kV II段母线及2撑主变检修工作重视程度不够，对单回路供电期间的风险辨识不足，未能够将部分重要负荷提前倒在相对安全的回路上，是造成事故影响扩大化的主要原因。
（6）、官地矿系统软件数据包丢失、杜儿坪矿系统分站备用电池老化无法正常运行，导致系统中断，无法监测、上传停电期间的瓦斯情况，是造成停电期间安全监测监控系统不能正常工作的主要原因。
（6）、各级变电站要对监控系统、微机保护装置进行定期对时，统一对标，确保各级变电站时间同步。
（7）、所属各单位要根据集团公司文件要求，严格执行清单式安全管理、表格化安全确认制度；同时加强安全培训工作，提升全员安全意识。
（8）、所属各单位要认真吸取本次事故的教训，举一反三，加强生产系统各类检修工作管理，杜绝同类事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下接地极敷设标准及要求
一、36V以上的电气设备的金属外壳、构架，铅皮和橡套(塑料)电缆的接地芯线或屏蔽护套等均必须接地。
在矿井中禁止使用无接地芯线(或无其它可供接地的护套，如铅皮、铜皮套等)的橡套电缆或塑料电缆。
二、所有必须接地的设备和局部接地装置，都要和总接地网连接。
三、主接地极应浸入水仓中;主、副水仓必须各设一块。
2四、主、副水仓的主接地极和分区的主接地极，均应采用面积不小于
0.75m、厚度不小于5mm的钢板。
如矿井水含酸性时，应视其腐蚀性情况适当加大其厚度或镀上耐酸金属，或采用其他耐腐蚀钢板。
五、安装主接地极时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置。
其装设方法可参照图2所示进行。
六、在下列地点应装设局部接地极:
1、每个采区变电所(包括移动变电站和变压器)。
2、每个装有电气设备的硐室和单独装设的高压电气设备。
3、每个低压配电点或装有3台以上电气设备的地点。
4、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷(胶带运输巷)以及由变
电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
5、连接动力交联电缆的每个接线盒以及高压电缆连接装置。
七、局部接地极最好敷设于巷道水沟内，无水沟时应埋设在潮湿的地方。
2八、埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m、厚度不小于3mm的钢板。
如矿井水含酸性时，应视其腐蚀性情况适当加大其厚度或镀上耐酸金属，或采用其他耐腐蚀钢板。
其装设方法可参照图3所示进行。
九、埋设在其它地点的局部接地极，可采用镀锌铁管。
铁管直径不得小于
35mm，长度不得小于1.5m。
管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面(偏差不大于15?)，并必须埋设于潮湿的地方，如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小于22mm的镀锌铁管。
每根管子上至少要钻10个直径不小于5mm的透眼，两根铁管均垂直于地面(偏差不大于15?)，并必须埋设于潮湿的地方。
两管之间相距5m以上，且在与接地网连接前，必须实测由两根
铁管经连接导线和接地导线连接后组成的局部接地极的接地电阻(接地电阻值不得大于80Ω。
如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满;砂子和食盐的比例，按体积比约6:1。
十、矿井内所有需要接地的设备，均通过接地用的连接导线直接与接地母线(或辅助接地母线)、铅皮套或橡套(塑料)电缆的接地芯线(或接地护套)相连接。
而接地母线(或辅助接地母线)与连接在一起的所有电缆的接地部分，又均通过各接地导线同各局部接地极相连接，最后都直接汇接到主接地极上，从而构成一个全矿井内完整的不间断的总接地网。
八、矿井内分区从井上独立供电者(包括钻孔供电)，可以单独在井下或井上设置分区的主接地极，但其总接地网的接地电阻应满足不得超过2Ω。
九、严禁并下配电变压器中性点直接接地;严禁由地面上中性点直接接地的变压器或发电机向井下供电。
但专供井下架线电机车交流设备用的专用变压器不在此限。
十、每台设备均必须用独立的连接导线与接地网(接地母线、辅助接地母线)直接相连;禁止将几台设备串联接地，也禁止将几个接地部分串联。
2十一、接地母线及变电所的辅助接地母线，应采用断面不小于50mm的裸铜线、断面不小
22于100mm的镀锌铁线或厚度不小于4mm、断面不小于100mm的镀锌扁钢。
采区配电点及
22其它机电硐室的辅助接地母线，应采用断面不小于25mm的裸铜线、断面不小于50mm的
2镀锌铁线或厚度不小于4mm、断面不小于50mm的镀锌扁钢。
22十二、连接导线、接地导线应采用断面不小于25mm的棵铜线、断面不小于50 mm的镀锌
2铁线或厚度不小于4mm、断面不小于50 mm的镀锌扁钢。
额定电压低于或等于127v的电
2气设备的接地导线、连接导线，可采用断面不小于6mm的裸铜线。
十三、严禁采用铝导体作为接地极、接地母线、辅助接地母线、连接导线和接地导线。
十五、从任意一个局部接地装置处所测得的总接地网的接地电阻(不得超过2Ω。
每一移动式和手持式电气设备同接地网之间的保护接地用的电缆芯线(或其它相当接地导线)的电阻值，都不得超过1Ω。
十六、橡套电缆的接地芯线，除用作检测接地回路外，不得兼作他用。
十七、移变和馈电开关均应分别装设局部和辅助接地极，局部、辅助接地极敷设间距需大于5米，并且垂直埋入地下。
辅助接地极与局部接地极规格一致。
十八、如两台(或两台以上)馈电开关在一起摆放，可共用局部和辅助接地极，但必须并联连接。
十九、煤电钻、照明信号综保需装设合格的局部和辅助接地极。
辅助接地极规格:长度为0.5m，，管径为22mm，管上至少钻10个5 mm的透孔。
局部和辅助接地极敷设间距应大于5米，并垂直埋入地下。
二十、如照明综保与馈电开关在一起摆放，则照明综保的辅助接地极应单独敷设，它与馈电开关的辅助接地极敷设间距没有标准要求。
2二十一、移变、开关、综保的辅助接地线应用4 mm的橡套电缆作为接地线。
二十二、为了使接地极可靠连接，建议:接地极连接导线与开关连接处使用线鼻子。
