桥梁工程施工临时用电方案范文
工程临电方案
工程临电方案一、前言随着科技的不断进步、社会的不断发展，电力在工程建设中扮演着越来越重要的角色。
在建设工程中，临时用电也是必不可少的一环。
临时用电供应是一个较为复杂的问题，需要考虑用电大户的需求、用电场所的安全、用电线路的牢固等多方面因素。
本方案旨在为建设工程提供完善的临电方案，确保临时用电的安全稳定和高效运行。
二、临时用电概况临时用电是指在建设工程施工期间，为了保障施工现场所需用电，安装了暂时性设施以满足施工现场用电需要。
临时用电的供应稳定和安全是施工现场保障施工质量和施工进度的重要保障。
在建筑工地、市政道路工程以及其他施工现场，临时用电都是必不可少的。
三、临电方案内容（一）临电设备的选用1. 临时用电箱在施工现场，需要通过建立临时用电箱，将电力线路连接至施工现场。
临时用电箱通常选用防水、隔爆等特性的电箱，以确保使用时的安全性。
2. 电缆在较远的距离传输电能时，需要选用高质量的电缆来传送电能。
根据施工现场的具体要求，我们需要选择电缆的长度、规格和耐压等不同的要求。
3. 发电机组在一些临时用电较为困难的现场，可以选择使用发电机组作为临时用电的主要供电设备。
发电机组可以根据用电负荷和使用时间的长短进行选择。
（二）电力线路布置1. 电力线路布置需水平、垂直在布置临时用电线路时，需要确保线路的水平和垂直，避免拉扯导致线路损坏或危险。
2. 电力线路架空或埋地根据施工现场的实际情况，可以选择将电力线路进行架空或是埋地处理。
架空式布置能够减少对施工现场的占用空间，埋地式布置能够避免线路被破坏、安全性更好。
3. 布置电力线路距离和高度布置电力线路时，需要注意线路的距离和高度，以避免发生交叉和碰撞的情况。
（三）电力用具安装1. 照明设备在施工现场，通常需要使用照明设备来为夜间的工作提供充足的光源。
在选用照明设备时，需要考虑到夜间工作环境和室外环境的特点。
2. 动力设备在施工现场通常需要使用动力设备，如钻机、打砂机等。

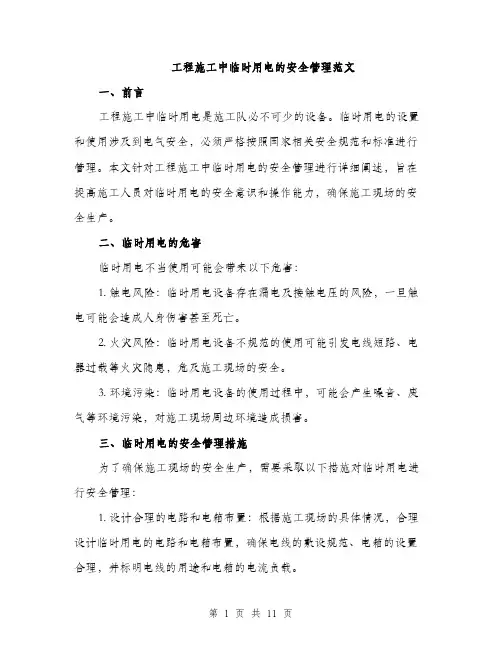

工程施工中临时用电的安全管理范文
工程施工中临时用电的安全管理范文一、前言工程施工中临时用电是施工队必不可少的设备。
临时用电的设置和使用涉及到电气安全，必须严格按照国家相关安全规范和标准进行管理。
本文针对工程施工中临时用电的安全管理进行详细阐述，旨在提高施工人员对临时用电的安全意识和操作能力，确保施工现场的安全生产。
二、临时用电的危害临时用电不当使用可能会带来以下危害：1. 触电风险：临时用电设备存在漏电及接触电压的风险，一旦触电可能会造成人身伤害甚至死亡。
2. 火灾风险：临时用电设备不规范的使用可能引发电线短路、电器过载等火灾隐患，危及施工现场的安全。
3. 环境污染：临时用电设备的使用过程中，可能会产生噪音、废气等环境污染，对施工现场周边环境造成损害。
三、临时用电的安全管理措施为了确保施工现场的安全生产，需要采取以下措施对临时用电进行安全管理：1. 设计合理的电路和电箱布置：根据施工现场的具体情况，合理设计临时用电的电路和电箱布置，确保电线的敷设规范、电箱的设置合理，并标明电线的用途和电箱的电流负载。
2. 选用符合安全标准的电器设备：临时用电的电器设备必须符合国家相关的安全标准，选择带有CCC认证的电器设备，避免购买假冒伪劣产品。
3. 严格执行电线敷设标准：电线敷设应符合国家电气安全标准，严禁在地面上敷设电线，电线应放置在合适的支架上，并采取防护措施，避免受潮、受压或被机械破坏。
4. 加装漏电保护器：对临时用电的电路中应加装漏电保护器，设置合适的漏电动作电流值，确保及时切断电源，减少触电风险。
5. 定期检查和维护：对临时用电设备进行定期检查和维护，保持设备的正常运行状态，及时发现和排除隐患。
6. 防止过载和短路：合理划分电缆载流量，防止过载和短路现象的发生，减少火灾风险。
7. 做好安全教育和培训：对施工人员进行临时用电的安全教育和培训，提高他们的安全意识和操作技能，确保施工现场的安全生产。
四、临时用电的检查和巡查临时用电设备的检查和巡查是确保施工现场安全的重要环节。

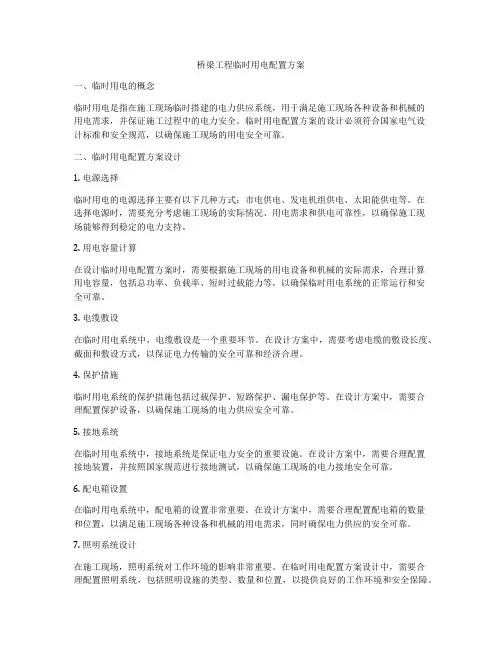

桥梁工程临时用电配置方案
桥梁工程临时用电配置方案一、临时用电的概念临时用电是指在施工现场临时搭建的电力供应系统，用于满足施工现场各种设备和机械的用电需求，并保证施工过程中的电力安全。
临时用电配置方案的设计必须符合国家电气设计标准和安全规范，以确保施工现场的用电安全可靠。
二、临时用电配置方案设计1. 电源选择临时用电的电源选择主要有以下几种方式：市电供电、发电机组供电、太阳能供电等。
在选择电源时，需要充分考虑施工现场的实际情况、用电需求和供电可靠性，以确保施工现场能够得到稳定的电力支持。
2. 用电容量计算在设计临时用电配置方案时，需要根据施工现场的用电设备和机械的实际需求，合理计算用电容量，包括总功率、负载率、短时过载能力等，以确保临时用电系统的正常运行和安全可靠。
3. 电缆敷设在临时用电系统中，电缆敷设是一个重要环节。
在设计方案中，需要考虑电缆的敷设长度、截面和敷设方式，以保证电力传输的安全可靠和经济合理。
4. 保护措施临时用电系统的保护措施包括过载保护、短路保护、漏电保护等。
在设计方案中，需要合理配置保护设备，以确保施工现场的电力供应安全可靠。
5. 接地系统在临时用电系统中，接地系统是保证电力安全的重要设施。
在设计方案中，需要合理配置接地装置，并按照国家规范进行接地测试，以确保施工现场的电力接地安全可靠。
6. 配电箱设置在临时用电系统中，配电箱的设置非常重要。
在设计方案中，需要合理配置配电箱的数量和位置，以满足施工现场各种设备和机械的用电需求，同时确保电力供应的安全可靠。
7. 照明系统设计在施工现场，照明系统对工作环境的影响非常重要。
在临时用电配置方案设计中，需要合理配置照明系统，包括照明设施的类型、数量和位置，以提供良好的工作环境和安全保障。
8. 隐患排查在临时用电配置方案设计中，需要充分考虑施工现场的安全隐患，包括设备老化、短路、过载等情况，合理配置安全措施，以确保施工现场的电力供应安全可靠。
三、临时用电配置方案的安全措施1. 安全培训在施工现场使用临时用电系统前，需要对相关人员进行电气安全培训，包括用电规范、电气事故应急处理等内容，以提高施工人员的安全意识和应急处理能力。

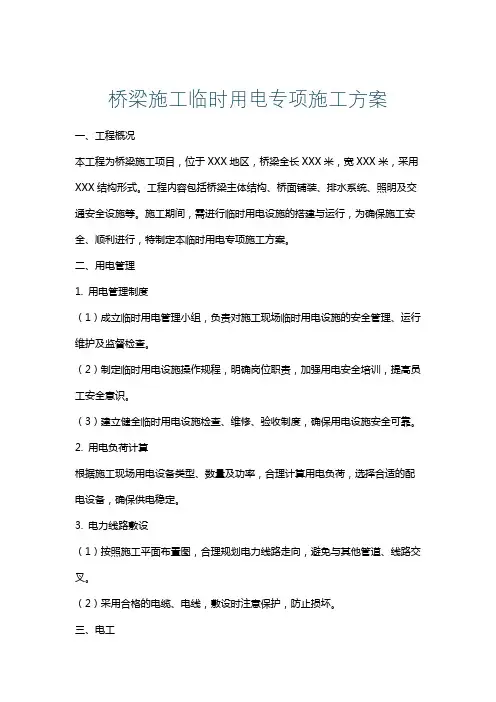

桥梁施工临时用电专项施工方案
桥梁施工临时用电专项施工方案一、工程概况本工程为桥梁施工项目，位于XXX地区，桥梁全长XXX米，宽XXX米，采用XXX结构形式。
工程内容包括桥梁主体结构、桥面铺装、排水系统、照明及交通安全设施等。
施工期间，需进行临时用电设施的搭建与运行，为确保施工安全、顺利进行，特制定本临时用电专项施工方案。
二、用电管理1. 用电管理制度（1）成立临时用电管理小组，负责对施工现场临时用电设施的安全管理、运行维护及监督检查。
（2）制定临时用电设施操作规程，明确岗位职责，加强用电安全培训，提高员工安全意识。
（3）建立健全临时用电设施检查、维修、验收制度，确保用电设施安全可靠。
2. 用电负荷计算根据施工现场用电设备类型、数量及功率，合理计算用电负荷，选择合适的配电设备，确保供电稳定。
3. 电力线路敷设（1）按照施工平面布置图，合理规划电力线路走向，避免与其他管道、线路交叉。
（2）采用合格的电缆、电线，敷设时注意保护，防止损坏。
三、电工1. 人员要求（1）电工应具备相应的职业资格证书，熟悉电气设备操作、维修及安全知识。
（2）电工应定期参加安全培训，提高专业技能和安全意识。
2. 岗位职责（1）负责临时用电设施的安装、维修、检查及验收工作。
（2）负责对施工现场用电设备进行定期检查，发现隐患及时整改。
（3）监督施工现场用电安全，制止违章用电行为。
四、安全距离与外电防护1. 安全距离（1）根据电气设备类型和电压等级，设置相应的安全距离。
（2）在电气设备周围设置警示标志，提醒施工人员注意安全。
2. 外电防护（1）采用绝缘、隔离等措施，防止外部电源对施工现场临时用电设施造成影响。
（2）与供电部门保持密切联系，确保外部电源稳定、可靠。
（3）遇有外部电源故障或突发事件，及时采取应急措施，保障施工现场用电安全。
五、电缆线路1. 电缆线路设计（1）根据用电负荷计算结果，合理选择电缆类型、截面和长度。
（2）电缆线路应满足施工过程中最大负荷要求，并考虑一定的安全系数。
桥梁临时用电专项方案
一、编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《低压配电设计规范》（GB50054-2013）3. 《建筑工程施工现场供电安全规范》（GB50194-2014）4. 《通用用电设备配电设计规范》（GB50055-2011）5. 本工程实际情况二、工程概况1. 工程名称：XX桥梁工程2. 工程地点：XX市XX区XX街道3. 工程规模：全长XX米，宽XX米，共XX跨4. 施工周期：XX个月三、临时用电原则1. 采用TN-S接地、接零保护系统；2. 采用三级配电系统；3. 采用两级漏电保护和两道防线；4. 严格执行安全用电规章制度，确保施工安全。
四、临时用电系统设计1. 供电方式：采用市电接入，配备变压器一台，变压器容量为XXkVA。
2. 配电系统：采用三级配电系统，包括总配电箱、分配电箱、开关箱。
总配电箱设置在施工现场入口处，分配电箱设置在施工现场各用电区域，开关箱设置在用电设备附近。
3. 接地系统：采用TN-S接地、接零保护系统，接地电阻值不大于4Ω。
保护零线采用绿、黄双色绝缘铜线，并在总配电箱、分配电箱、开关箱等处设置重复接地。
4. 漏电保护：采用两级漏电保护，第一级在总配电箱设置，第二级在分配电箱设置。
漏电保护器动作电流不大于30mA。
五、安全用电技术措施1. 严格执行《施工现场临时用电安全技术规范》，对施工现场的电气设备、线路进行全面检查，确保符合安全要求。
2. 施工现场电气设备、线路必须由持证电工进行安装、维修、拆除。
3. 施工现场电气设备、线路应定期进行绝缘测试，确保绝缘性能良好。
4. 施工现场电气设备、线路应设置警示标志，提醒人员注意安全。
5. 施工现场电气设备、线路应设置防护措施，防止人员触电。
六、接地设计1. 采用TN-S接地、接零保护系统，接地电阻值不大于4Ω。
2. 保护零线采用绿、黄双色绝缘铜线，并在总配电箱、分配电箱、开关箱等处设置重复接地。
建筑工程临时用电专项方案
建筑工程临时用电专项方案一、项目概况本工程为XX建筑工程项目，总建筑面积XXX平方米，工程总造价XXXX万元，建筑高度为XX米，总层数为XX层。
建筑用途为XX，工程设计单位为XX建筑设计院，施工单位为XX建筑工程有限公司。
二、临时用电总体要求1. 本工程所需临时用电项目包括：施工电源、安全照明、施工机械设备、办公宿舍、临时生活用电等。
2. 临时用电设施应符合《城市建设工程用电暂行规定》及《建筑施工现场用电安全技术规程》的有关规定，保证施工期间临时用电的安全、可靠和节能。
3. 临时用电项目由施工单位报送，建设单位审批，并组织有关监理和相关部门检查验收。
三、临时用电工程划分及设计1. 施工电源线路施工电源线路应采用35kV及以下低压电力电缆布线，主要包括：施工总配电箱、变压器、临时配电箱、临时用电线路等。
2. 安全照明安全照明主要包括：施工场地照明、宿舍、办公场所照明及应急照明等。
3. 施工机械设备施工机械设备包括：塔吊、升降机、混凝土搅拌站、压缩机等，应按机械设备出厂标准及《建筑施工现场用电安全技术规程》规定接入临时用电线路。
4. 办公宿舍用电办公宿舍用电包括：施工单位办公宿舍区、施工员工宿舍用电、应配备临时分配柜，临时分配柜位置应放置在室外并设置防雨措施。
5. 临时生活用电临时生活用电包括：更衣房、饭堂、休息室、厕所及临时生活区的用电，安装有漏电保护器，并设专用电表。
四、临时用电工程要求1. 施工电源线路（1）施工总配电箱应设置在离周边建筑物不小于3m的地方，周围应设置防护栏杆。
（2）变压器的选择应满足临时用电需求，同时应设置在安全、便于维护的地方，禁止放置在易燃材料附近。
（3）临时配电箱设置应满足用电需求，同时应有可靠的接地措施。
（4）临时用电线路敷设及线缆固定应符合电气安全要求，严禁线路在机械设备下或人员经常经过的地方敷设。
2. 安全照明安全照明应满足建筑施工现场照明亮度标准，应安装防水、防尘、防爆灯具，室内照明应采用LED节能灯。
桥梁工程施工临时用电方案
桥梁工程施工临时用电方案一、项目概况本项目是一座新建桥梁，位于地区，总投资额为X万元，工期为X年。
施工期间需要进行大量的电力使用，包括设备供电、照明、办公用电等。
为了保证施工正常进行，特编制本施工临时用电方案。
二、用电规划1.施工期间项目各个阶段的用电需求：1.1基础构件施工阶段：主要用电设备有大型起重机、混凝土搅拌机、电焊机等；1.2桥梁主体施工阶段：主要用电设备有大型塔吊、施工电梯、照明设备等；1.3收尾阶段：主要用电设备有照明设备、办公设备等。
2.施工现场用电种类与功率：2.1施工临时用电设备包括发电机组、配电箱、电缆等；2.2主要施工设备用电功率如下表所示：施工设备，功率(W)---------，---------3.临时用电总功率及备用电力：3.1按照各个阶段用电需求计算，本项目的临时用电总功率为X千瓦；3.2为确保用电的连续性和稳定性，建议设置备用发电机组，备用电力需满足项目最高用电需求的80%。
三、用电设备选择与布置1.发电机组选择与布置：根据临时用电总功率及备用电力的需求，合理选择容量适中的发电机组。
发电机组安放在施工现场周边的指定区域，确保供电线路的维护和安全。
2.配电箱选择与布置：根据用电设备功率，确定配电箱型号和数量。
施工现场应设置集中控制的配电箱，用于各个施工区域的用电控制和监控。
3.电缆规格与敷设：根据用电设备的功率和用电距离，选择合适规格和型号的电缆。
电缆的敷设应符合电气安全规范，确保施工现场安全。
四、安全保障措施1.设立专人负责施工现场的电气安全监控，负责电气设备的维护及故障处理。
2.对发电机组、电缆、配电箱等设备进行定期巡检和维护，保持设备的正常运行。
3.要求人员严格按照操作规程使用电气设备，并确保操作人员具备相关的电气安全知识。
4.对施工现场周边的电缆线路进行防护措施，避免机械碰撞和短路。
5.注意用电设备的使用环境，保持干燥、通风，避免水和火源等与电气设备接触。
工程临时供电方案范本
工程临时供电方案范本一、项目背景随着建筑施工的不断进行，临时用电成为施工现场的必备条件。
临时用电主要用于施工现场的临时建筑、施工机械和设备的供电，保障施工现场的正常运转。
但由于施工现场环境复杂、施工条件限制、耗电量大等原因，临时用电方案需要合理设计和规划。
本文就临时用电方案的设计要点、施工现场用电设备的选择和布置、施工现场用电管理等内容做一个详细的介绍。
二、临时用电方案的设计要点1. 确定用电负荷和功率施工现场的用电负荷主要包括临时建筑用电、施工机械设备用电和临时照明用电。
在确定用电负荷的过程中，需要考虑施工的规模、施工周期、用电环境等因素，合理预估用电负荷和功率。
2. 设计供电回路供电回路的设计是临时用电方案的关键步骤。
根据用电设备的分布和功率大小，确定供电回路的走向和容量，并严格按照相关标准和规范进行设计，确保施工现场供电安全可靠。
3. 选择供电设备供电设备的选择直接影响到供电系统的稳定性和性能。
应根据具体情况合理选择变压器、配电箱、接线盒、电缆等供电设备，并确保设备符合国家强制性标准和规定。
4. 安全保障措施在临时用电方案的设计中，必须充分考虑供电系统的安全保障措施，包括过载、短路、漏电等安全保护装置的设置，以及供电设备的接地、绝缘等安全措施。
5. 环境保护和节能在临时用电方案的设计和施工中，应充分考虑环境保护和节能问题，减少电能损耗，提高供电系统的能源利用效率。
三、施工现场用电设备的选择和布置1. 临时建筑用电设备的选择和布置临时建筑用电设备主要包括施工现场办公室、宿舍、食堂、厕所等临时建筑的供电设备。
我们需要根据不同建筑的用电需求进行布置，要保证用电设备的供电安全和用电效率。
2. 施工机械设备用电设备的选择和布置施工机械设备是施工现场的重要用电设备，其选择和布置关系到施工的进行和效率。
因此，在选择和布置施工机械设备用电设备时需要根据具体的施工需求和机械设备的功率大小进行设计，保证供电稳定和可靠。
公路桥梁工程临时用电方案
公路桥梁工程临时用电方案一、前言随着社会的快速发展，公路桥梁工程在城市化进程中扮演着重要的角色。
公路桥梁工程的施工需要大量的电力支持，因此临时用电方案显得尤为重要。
临时用电作为施工现场必备的条件，直接关系到整个施工进程的顺利进行。
本文将结合实际情况，对公路桥梁工程临时用电方案进行详细的阐述。
二、公路桥梁工程临时用电的必要性在公路桥梁工程的施工过程中，需要使用大量的电力设备和机械，如塔吊、起重机、混凝土搅拌机、打桩机等。
同时，还需要配备一定数量的电气设备，如照明、拌合站、电焊机等。
这些设备和机械的工作需要可靠、稳定的电力供应，以保证施工的顺利进行。
因此，制定合理的临时用电方案对于公路桥梁工程而言，是非常重要的。
三、公路桥梁工程临时用电的技术要求1. 安全性公路桥梁工程临时用电方案必须具备高度的安全性。
临时用电设备的布置必须符合相关的电气规范，设备的接地必须牢固可靠，同时还需要设置过载、漏电保护装置，以确保施工现场的电力安全。
2. 稳定性临时用电方案还需具备稳定的电力供应能力。
在大型公路桥梁工程中，施工现场需要使用大功率的电气设备，因此需要针对施工现场的实际需求，合理规划供电方案，确保施工现场的电力供应稳定可靠。
3. 灵活性在公路桥梁工程的施工现场，由于施工进度的不确定性，需要对临时用电方案进行灵活的调整。
因此，临时用电方案需要具备灵活性，以满足不同阶段的施工需求。
四、公路桥梁工程临时用电的具体方案1. 施工现场的供电方式公路桥梁工程的施工现场通常采用的供电方式有两种，一种是直接引入现场，另一种是通过发电机组供电。
对于较大型的公路桥梁工程，通常采用发电机组供电，以确保电力供应的稳定可靠。
2. 临时用电设备的选型临时用电设备的选型需要根据施工现场的实际需求进行匹配。
在公路桥梁工程中，常用的临时用电设备有发电机组、配电箱、电缆、照明设备等。
这些设备需要具备高度的安全性和稳定性，以确保施工现场的电力供应。
工程临时用电设计方案怎么写
工程临时用电设计方案怎么写一、概况为了满足施工现场对于临时用电的需求，确保施工工程的顺利进行，特制定此临时用电设计方案。
该方案规定了施工现场临时用电的供电方式、设备选型、安装位置、配电线路等内容，以确保施工现场用电安全、稳定、高效。
二、供电方式1. 供电来源：施工现场采用市电供电为主，同时备用发电机供电。
2. 市电供电：由当地电力公司开通供电点，同时安装相应的变压器、配电箱、电表等设备。
3. 备用发电机供电：根据施工现场用电负荷大，需备用发电机进行供电。
备用发电机应安装在合适的位置，并根据用电负荷选择适当容量的发电机。
三、设备选型1. 变压器：根据用电负荷和市电的电压等级选择合适的变压器。
2. 配电箱：根据施工现场用电负荷，选择合适容量的配电箱，同时安装漏电保护器、过载保护器等设备。
3. 发电机：备用发电机应选择可靠稳定、动力强劲的产品，并根据用电负荷选择合适的容量。
四、安装位置1. 变压器、配电箱：安装在远离施工区域的安全位置，确保设备不受破坏，避免产生安全隐患。
2. 发电机：安装在离施工现场较远的位置，尽量减小噪音对施工人员的影响。
五、配电线路1. 市电配电线路：根据用电负荷和供电距离，选择合适规格的供电线路进行布线。
线路应经过专业人员合理规划，并采用专用钢管、线槽等材料进行保护。
2. 备用发电机配电线路：备用发电机与主配电箱之间的配电线路应采用专用电缆进行连接，确保供电稳定可靠。
六、用电设备1. 施工现场应用电设备经专业人员审查合格后方可使用，严禁使用私自携带的用电设备，以免发生安全事故。
2. 当有特殊用电需求时，需提前向专业人员申报，由专业人员进行审核并进行安装和维护。
七、安全防护1. 施工现场应设置明显的临时用电安全防护标志，以提醒施工人员注意用电安全。
2. 定期对配电线路、用电设备进行检查维护，确保用电安全。
发现问题应及时处理，避免发生安全事故。
八、应急预案1. 一旦市电供电中断，应立即启动备用发电机，确保施工现场供电稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程施工临时
用电方案
施工临时用电方案
一、工程概况：
大桥地位于珠江三角洲平原地貌区，在广东省市区境内，里程为K0+000～K1+621.93，路线全长1622米，桥长1202米，35个墩台。
该工程临时用电设备主要有冲击式桩机、搅拌机、电焊机、钢筋加工机械、水电机械、小型电动工具、照明用电等。
二、供配电方式：
施工现场配备2个变压器，拌和站和生活区配备1个变压器，均为50KW，共计3个。
施工现场的变压器引一路电源至总配电柜，再由总配电柜分配给各分配电箱，由分配电柜配给各开关箱，用电设备接线到开关箱，一台设备一个开关箱。
总配电柜处设电度表，以计量施工总电量。
供电方式采用三相五线制TN-S系统。
在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。
工作零线和保护零线要严格区分，不得混用。
所有机电设备的金属外壳必须与保护零线做可靠联接。
具体
三、施工现场配电线路：
1、架空线路必须采用绝缘铜线或绝缘铝线，并敷设在专用电杆上，不得架在树木和脚手架上。
2、导线截面应符合下列要求：
（1）导线中的负荷电流（即计算电流）不得超过其允许载流量。
（2）线路末端电压降不得大于额定电压的5%。
（3）单相线路零、相线截面相同，三相五线制线路，N、PE线截
面不小于相线之半。
（4）为满足机械强度要求，绝缘铝线截面不小于16mm2,绝缘铜线不小于10mm2。
跨越铁路、公路、河流、电力线路档距内的架空绝缘线分别不小于25 mm2（铝线）和16 mm2（铜线）。
3、架空线路的相序排列：同杆分层架设，上起为L1、L2、L3、N、PE；
4、架空线档距≯35m，线间距≮0、3m
5、架空线与邻近线或设施的距离为：
6、架空线路要采用无损伤及腐蚀的砼杆，稍径≮130mm，埋深为杆长的1/10----1/6，松土质应埋深或加卡盘固定。
15度—45度的转角杆应采用双担双瓷瓶，45度以上转角杆采用十字横担；电杆用拉线或撑杆、绝缘子应符合规范要求。
7、接户线在档距内不得有接头，进线处离地面高度不得小于2、5m。
8、配电线路用熔断器作短路保护时，熔体电流不大于电缆（或穿管绝缘线）允许电流的2、5倍或明敷绝缘线允许电流的1、5倍。
自动
开关过流脱扣器整定电流应不小于线路末端单相短路电流，并能承受短时过载电流。
9、橡皮电缆架空敷设时，应沿墙或电杆设置，用瓷瓶固定，严禁用金属裸线绑扎，最大弧垂距地≮2、5m。
四、配电箱和开关箱
1、配电系统应设置室内总配电柜和室外分配电箱，实行三级配电。
2、动力箱与照明箱应分开设置，如合置在一个箱内，则动力与照明应分路设置。
3、总箱靠电源，分箱设置在负荷较集中的地方，开关箱由分配电箱供电，二者间距不得超过30m。
4、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。
5、配电箱、开关箱应安装端正、牢固，移动式配电箱、开关箱应安装在牢固的支架上。
固定箱的下底与地面垂距为 1.3-1.5m，移动箱下底与地面垂距宜为0.6-1.5m。
6、箱体内的工作零线和保护零线应分别与接线端子相连接，金属箱体、金属电器安装板、电器金属底座、外壳必须保护接零（经过保护零线端子板）。
7、配电箱、开关箱应放置在无瓦斯、烟气、蒸汽、液体及其它有害介质中，并须做到防雨、防尘、不得斜放或仰置。
8、箱内配电线应采用绝缘铜导线，与活动门之间的连线应采用绝
缘软线，绝缘层颜色：相线A、B、C分别为黄、绿、红色，工作零线N 为兰色，PE线为黄绿相间色。
9、配电系统应采用三级控制两级保护，即总配电箱、分配电箱和电气设备开关箱控制，总开关箱和开关箱必须装置漏电保护器。
10、总配电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）及漏电保护器；总开关电器的额定值和动作整定值应与分路开关电器相匹配。
11、分配电箱应装设总隔离开关和分路隔离开关及总熔断器和分路熔断器（或自动开关），总开关电器的额定值和动作整定值应与分路开关电器相匹配。
12、每台用电设备应有专用开关箱，实行“一机一闸”制。
开关箱内应有随时切断电源的设施，并应装设漏电保护器，其额定漏电动作电流≯30mA（潮湿或有腐蚀介质场所应≯15mA）额定漏电动作时间应小于0、1秒。
总配电箱和开关箱中两级漏电保护器的动作电流和动作时间应作合理配合，使之具有分级分段保护功能。
13、各种开关电器的额定值应与所控设备额定值相匹配。
14、配电箱、开关箱的导线进出线口应设在箱体下底面，进出线应加护套分路成束并作防水弯。
15、移动式配电箱和开关箱的进出线必须采用橡胶绝缘电缆，进出开关箱的电源线严禁用插销连接
16、所有电箱应标记名称、用途并作分路标记，箱门应加锁。
