8051的串口波特率的计算(笔记版)
8051单片机的串行口-26页精选文档
RXD 8051
TXD
P1.0
A
B
74LS164
CLK STB
2. 数据接收 要实现数据接收，必须首先把SCON中的允许接收位REN设置为
1。当REN设置为1时，数据就在移位脉冲的控制下，从RXD端输入。 当接收到8位数据时，置位接收中断标志位RI，发生中断请求。 其接口逻辑如下图所示。由逻辑图可知，通过外接74LS165，串 行口能够实现数据的并行输入。
方式2的波特率时固定的，而且有两种。一种是晶振频率的 三十二分之一；另一种是晶振频率的六十四分之一。即fosc/32 和fosc/64。如用公式表示则为：
波特率2S＝ MODfosc 64
由此公式可知，当SMOD为0时，波特率为fosc/64，当SMOD 为1时，波特率为fosc/32
串行工作方式3 方式3同方式2几乎完全一样，只不 过方式3的波特率是可变的，有用户来确 定。其波特率的确定同方式1。
率为设定值。当系统复位时，SMOD=0。
8051单片机串行通信工作方式
串行口的工作方式由SM0和SM1确定，编码和功能如下表 所示
SM0 SM1
方式
功能说明
波特率
0
0
方式0 移位寄存器方式 fosc/12
0
1
1
0
1
1
方式1 方式2 方式3
8位UART 9位UART 9位UART
可变
fosc/64 或者 fosc/32
单片机的串行通信使用的是异步串行通信，所谓异步 就是指发送端和接收端使用的不是同一个时钟。异步串行 通信通常以字符（或者字节）为单位组成字符帧传送。
1、字符帧的帧格式
字符帧由四部分组成，分别是起始位、数据位、奇偶校验
波特率公式
波特率公式
波特率（baud rate）是用来表示每秒传输的比特数的单位，通常用符号"Bd"表示。
波特率公式如下：
波特率=传输的比特数/传输时间
该公式表示了波特率与传输的比特数及传输时间之间的关系。
波特率越高，表示在单位时间内能够传输的比特数越多，传输速度也相应增加。
拓展：
除了以上的波特率公式，还有一种常用的计算波特率的方法是通过设备的串口参数来确定。
串口参数包括数据位数（比特数）、校验位、停止位等。
以常用的8N1（8个数据位，无校验位，1个停止位）为例，波特率公式可以改写为：
波特率=传输的比特数×数据位数/传输时间
其中，数据位数为8，传输时间为单位时间内串口传输的时间。
在实际应用中，波特率的选择需要考虑传输的信号质量、传输距离、设备的处理能力等因素。
较高的波特率可以提高传输速度，但也会对信号质量和传输距离要求更高；而较低的波特率则可以提高传输的可靠性和稳定性，但传输速度相对较慢。
因此，在选择波特率时需要综合考虑各种因素，并根据具体需求进行调整。

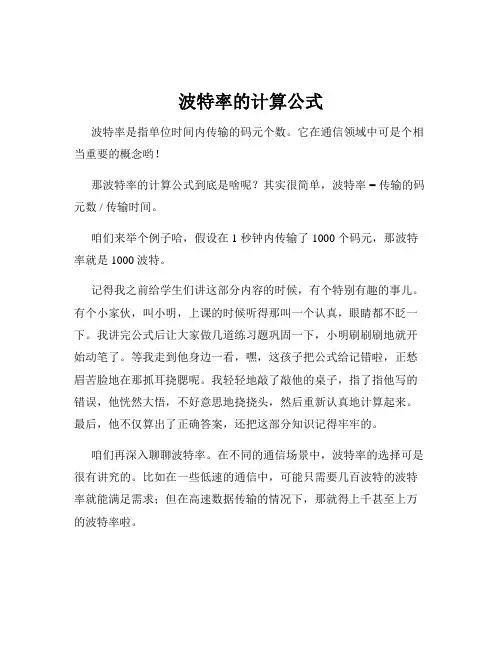

波特率的计算公式
波特率的计算公式波特率是指单位时间内传输的码元个数。
它在通信领域中可是个相当重要的概念哟！那波特率的计算公式到底是啥呢？其实很简单，波特率 = 传输的码元数 / 传输时间。
咱们来举个例子哈，假设在 1 秒钟内传输了 1000 个码元，那波特率就是 1000 波特。
记得我之前给学生们讲这部分内容的时候，有个特别有趣的事儿。
有个小家伙，叫小明，上课的时候听得那叫一个认真，眼睛都不眨一下。
我讲完公式后让大家做几道练习题巩固一下，小明刷刷刷地就开始动笔了。
等我走到他身边一看，嘿，这孩子把公式给记错啦，正愁眉苦脸地在那抓耳挠腮呢。
我轻轻地敲了敲他的桌子，指了指他写的错误，他恍然大悟，不好意思地挠挠头，然后重新认真地计算起来。
最后，他不仅算出了正确答案，还把这部分知识记得牢牢的。
咱们再深入聊聊波特率。
在不同的通信场景中，波特率的选择可是很有讲究的。
比如在一些低速的通信中，可能只需要几百波特的波特率就能满足需求；但在高速数据传输的情况下，那就得上千甚至上万的波特率啦。
而且，波特率还和信道带宽、噪声等因素有关系。
如果信道带宽有限，波特率太高可能会导致信号失真；要是噪声太大，也会影响波特率的有效传输。
另外，波特率的计算也不是孤立的。
它和数据传输速率、调制方式等都有着密切的联系。
比如说，在采用不同的调制方式时，每个码元所携带的信息量是不一样的，这就会影响到最终的数据传输速率。
回到咱们的波特率计算公式，这里面的传输时间也得注意。
这个时间得是准确的测量值，不然算出来的波特率可就不准啦。
在实际应用中，波特率的准确计算和设置能保证通信的高效和稳定。
想象一下，如果波特率设置得不对，那信息传输就可能会出现乱码、丢失数据等各种问题，那可就麻烦大啦。
总之，波特率的计算公式虽然看起来简单，但要真正理解和运用好它，还需要结合实际情况，考虑各种因素的影响。
希望大家通过这次的学习，都能把波特率的计算掌握得妥妥的！。

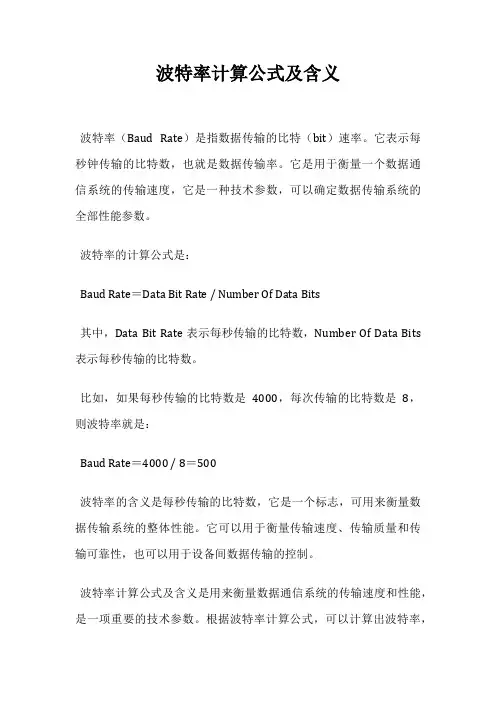

波特率计算公式及含义
波特率计算公式及含义
波特率（Baud Rate）是指数据传输的比特（bit）速率。
它表示每秒钟传输的比特数，也就是数据传输率。
它是用于衡量一个数据通信系统的传输速度，它是一种技术参数，可以确定数据传输系统的全部性能参数。
波特率的计算公式是：
Baud Rate＝Data Bit Rate / Number Of Data Bits
其中，Data Bit Rate表示每秒传输的比特数，Number Of Data Bits 表示每秒传输的比特数。
比如，如果每秒传输的比特数是4000，每次传输的比特数是8，则波特率就是：
Baud Rate＝4000 / 8＝500
波特率的含义是每秒传输的比特数，它是一个标志，可用来衡量数据传输系统的整体性能。
它可以用于衡量传输速度、传输质量和传输可靠性，也可以用于设备间数据传输的控制。
波特率计算公式及含义是用来衡量数据通信系统的传输速度和性能，是一项重要的技术参数。
根据波特率计算公式，可以计算出波特率，
从而衡量数据传输系统的性能。
因此，波特率计算公式是确定数据传输系统性能的基础。
单片机波特率计算公式
单片机波特率计算公式
单片机的波特率计算公式如下：
波特率=系统时钟频率/(16*加载值)
其中，系统时钟频率是单片机内部时钟的频率，单位为Hz（赫兹），常见的系统时钟频率有4MHz、8MHz、12MHz等。
加载值是用来控制波特率的寄存器的值，可以通过修改这个值来调节
波特率，加载值必须是一个16位的整数。
根据计算公式，可以推导出加载值的计算公式：
加载值=系统时钟频率/(16*波特率)
举例说明：
假设系统时钟频率为8MHz，要设置波特率为9600，那么计算加载值
的公式如下：
由于加载值必须是一个整数，所以最终的加载值为52
通过这个加载值，可以设置单片机的波特率为9600，即串口通信的
传输速率为9600bps。
需要注意的是，这个公式是计算串行通信中UART（通用异步收发传
输器）的波特率。
不同的单片机厂商可能有略微不同的实现方式，但原理
是相同的。
同时，还要注意系统时钟频率和波特率的匹配问题。
在进行串行通信时，发送方和接收方的波特率必须相同，否则会出现数据接收错误的问题。
串口时钟频率和波特比之间计算关系
串口时钟频率和波特比之间计算关系串口通信是一种常见的数据传输方式，它通过串行传输方式将数据以比特流的形式发送和接收。
在串口通信中，串口时钟频率和波特率是两个重要的参数，它们之间存在着一定的计算关系。
我们来了解一下串口时钟频率和波特率的概念。
串口时钟频率是指串口通信中时钟信号的频率，它决定了数据传输的速度。
波特率是指每秒钟传输的比特数，也就是传输速率。
在串口通信中，波特率是一个固定的数值，用来表示每秒钟传输的比特数。
串口时钟频率和波特率之间的计算关系可以用以下公式表示：波特率 = 串口时钟频率 / (传输的比特数 + 停止位 + 校验位)其中，传输的比特数是指每个数据帧中实际传输的比特数，它包括数据位和可选的校验位。
停止位是在每个数据帧的末尾添加的一位，用于标识数据帧的结束。
校验位是可选的，用于检验数据的正确性。
在实际应用中，串口时钟频率和波特率是通过串口控制器来设置的。
串口控制器根据波特率的设定，自动调整串口时钟频率，以确保数据的准确传输。
在选择串口时钟频率和波特率时，需要考虑以下几个因素：1. 数据传输速度：波特率越高，数据传输速度越快。
但是，波特率过高可能导致数据传输的错误率增加，因为数据在传输过程中可能会出现失真或干扰。
2. 系统稳定性：选择合适的串口时钟频率和波特率可以提高系统的稳定性。
如果串口时钟频率设置过高，可能会导致系统无法正常工作或出现数据传输错误。
3. 硬件支持：在选择串口时钟频率和波特率时，需要考虑硬件的支持能力。
不同的串口控制器和芯片可能对串口时钟频率和波特率有一定的限制。
总结起来，串口时钟频率和波特率之间存在着一定的计算关系。
通过合理选择串口时钟频率和波特率，可以实现数据的准确传输。
在实际应用中，需要根据系统需求、硬件支持和数据传输速度等方面来选择合适的串口时钟频率和波特率。
这样可以提高系统的稳定性和数据传输的可靠性。
在51单片机中波特率的计算方法
在51单片机中波特率的计算方法一、传统51单片机波特率的算法传统51单片机的及其周期是晶振的1/12，一般在使用串口工作方式1使用时，波特率的计算公式：)2(12*32*2X fosc bps n SMOD -= 其中：bps----------波特率（bit/s ）SMOD------波特率加倍位（PCON.7）n-------------单次收发8为数据X------------初值当设定确定波特率时，需要计算初值，换算公式为：12**32*22bps fosc X SMOD n-= 误码率计算公式：%100*1bpsbps bps WML -= 其中：WML-------误码率bps1---------实际波特率Bps----------理论波特率注意：误码率一般不要超过3%。
以下举例说明：1、传统51单片机（机器周期是晶振的1/12），外部晶振11.1592MHz ，使用串口工作方式1（异步串口通信），bps=9600bit/s 。
求定时器1工作方式2的初值？当设定SMOD=0时，根据初值计算公式：25312*9600*3210*0592.11*22608=-=X 转换成HEX （十六进制）为0xfd 。
误码率为0当设定SMOD=1时，根据初值计算公式：25012*9600*3210*0592.11*22618=-=X转换成HEX （十六进制）为0xfa 。
误码率为02、传统51单片机（机器周期是晶振的1/12），外部晶振11.1592MHz ，使用串口工作方式1（异步串口通信），bps=4800bit/s 。
求定时器1工作方式2的初值？当设定SMOD=0时，根据初值计算公式：25012*4800*3210*0592.11*22608=-=X 转换成HEX （十六进制）为0xfa 。
误码率为0当设定SMOD=1时，根据初值计算公式：24412*4800*3210*0592.11*22618=-=X 转换成HEX （十六进制）为0xf4。
设定80C51串行异步通讯的波特率
设定80C51串行异步通讯的波特率本文的目的在于补充及阐明一些有关的内容。
这些内容涉及到将标准8051或80C51串行口（UART）应用于通常的RS-232串行通讯时，如何确定波特率及晶振频率。
这里简化了标准的波特率计算公式，并重申此公式可用于解决其他参数，如晶振频率和定时器重载值。
下面的讨论需要读者已经具备8051/80C51串行口和定时器的一些知识。
这里讨论的内容可以考虑作为《Philips 80C51 Family Microcontroller Data Book》中“定时器/计数器和标准串行口”章节的补充说明。
因为我们假设使用标准串行口进行 RS-232 串行通讯，因此，串行口应工作于方式1或方式3（波特率可变的模式）,定时器 T1 应工作于方式2（8位定时器，自动重载模式，用作波特率发生器）。
在这里，对于CMOS工艺的微处理器，根据SMOD位是否被设置，所有的公式均可提供2个时间除数的选择。
对于NMOS工艺的器件，总是使用默认值（SMOD≠1）。
定时器重载值的基本公式规定如下：波特率）则除数为（若晶振频率19213842561=−=SMOD TH 例如：当晶振为11.0592MHz时，如果需要获得9600波特率的通讯速率，则定时器重载值为：） （十六进制的xFD 02533256960038411059200256=−=− 也可以根据公式，从其他已知条件求出波特率或晶振频率，如下所示：12561921384TH SMOD −==）则除数为（若晶振频率波特率 ）则乘数为（若设定的波特率所需的最小晶振频率1921384=×=SMOD 按上述公式，对于SMOD＝1的CMOS器件，若使用19.2K的通讯波特率，则应使用的最小晶振频率为19200＊192，即3.6864MHz。
当使用这个公式时，作为最大波特率的定时器重载值总是为255（十六进制数0xFF），即TH1＝256-1。
因此，按此方法计算，使用相差偶倍数的晶振频率，采用不同的定时器重载值，可以产生相同的波特率。
波特率计算公式
波特率分两种，一种是标准的串口波特率，都是921600的约数，9216000,460800,230400。
也就是说，都必须能够被921600整除，另一种是非标准波特率，简单来讲，就是不符合上述规则的波特率。
只支持标准波特率的串口若要支持非标准波特率，就必须得更换晶振。
目前市面上也有同时支持两种波特率的串口，比如MOXA的串口产品。
波特率与比特率的关系也可换算成：比特率=波特率*单个调制状态对应的二进制位数。
例如假设数据传送速率为120符号/秒(symbol/s)(也就是波特率为120Baud)，又假设每一个符号为8位(bit)即八相调制(单个调制状态对应3个二进制位)，则其传送的比特率为(120symbol/s) *(3bit/symbol)=360bps。
单片机或计算机在串口通信时的速率。
指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps。
又比如每秒钟传送240个二进制位，这时的波特率为240Bd，比特率也是240bps。
它是对符号传输速率的一种度量，1波特即指每秒传输1个码元符号（通过不同的调制方式，可以在一个码元符号上负载多个bit位信息），1比特每秒是指每秒传输1比特（bit）。
单位“波特”本身就已经是代表每秒的调制数，以“波特每秒”（Baud per second）为单位是一种常见的错误。
11.0592KHz是不是搞错了啊，应该是11.0592MHz。
UART 波特率的计算公式如下：波特率 = F / [16 X (256 – UARTBAUD ) ]F为11.0592MHz UARTBAUD为波特率分频器只要设置UARTBAUD的值就可以根据系统时钟得到想要的波特率。
UARTBAUD=256 - F SYS / ( 16 X Baud Rate )要获得9600的波特率，UARTBAUD值为0xB8。
第八章 80C51并行口和串行口
这种类型的指令有：
MOV A，P1
MOV direct，P1
；A←P1
；direct←P1
在执行读锁存器的指令时，CPU首先完成将锁存器的值通过 缓冲器BUF2读入内部，进行修改，然后重新写到锁存器中去， 这就是“读一修改一写”指令。 这种类型的指令包含所有的口的逻辑操作（ ANL 、 ORL 、 XRL）和位操作(JBC、CPL、MOV、SETB、CLR等）指令。 ⑶ P1口的多功能线 在80C52中， P1． 0和P1． 1口线是多功能的，即除作一般双 向I/O口线之外，这两根口线还具有下列功能： P1．0—定时器／计数器2的外部输入端T2； P1．1—定时器／计数器2的外部控制端T2EX。
P1口的工作过程分析如下： P1.i位作输出口用时：CPU输出0时，D＝0，Q＝0，Q＝l， 晶体管Q0导通，A点被下拉为低电平，即输出0；CPU输出1时， D＝l，Q＝1，Q＝0，晶体管Q0截止， A点被上拉为高电平， 即输出l。
⒉ P1口的特点 输出锁存器，输出时没有条件； 输入缓冲，输入时有条件，即需要先将该口设为输入状态， 先输出1； P1．i位作输入口用时：先向P1．i位输出高电平，使A点提 升为高电平，此操作称为设置 P1．i为输入线。若外设输入为 1 时 A点为高电平，由 BUFI 读入总线后 B点也为高电平；若外设 输入为0时A点为低电平，由BUF1读入总线后B点也为低电平。 工作过程中无高阻悬浮状态，也就是该口不是输入态就是 输出态。 具有这种特性的口不属于“真正”的双向口，而被称为 “准”双向口。
⒉ P3口的功能
P3口是一个多功能口。 ⑴可作I/O口使用，为准双向口。 既可以字节操作，也可以位操作；既可以 8 位口操作，也可 以逐位定义口线为输入线或输出线；既可以读引脚，也可以读 锁存器，实现“读一修改一输出”操作。 ⑵ 可以作为替代功能的输入、输出。 替代输入功能：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8051的串口波特率的计算
1、 方式0的波特率，固定为晶振频率的十二分之一。
2、 方式2的波特率，取决于PCON寄存器的SMOD位。PCON是一个特殊的寄
存器，吹了最高位SMOD位，其他位都是虚设的。计算方法如下：
SMOD=0，波特率为晶振的1/64;
SMOD=1，波特率为晶振的1/32.
3、 方式1与方式3的波特率都是由定时器的溢出率决定的。
公式为：
BR=(2SOMD/32)*(定时器TI的溢出率)
通常情况下，我们使用定时器的方式2，即比率发生器，自动重载计数常数。
溢出的周期为：
T=（256-X）*12/fosc
溢出率为溢出周期的倒数，即
T1=1/T
所以：
式中：SMOD是所选的方式，fosc是晶振频率。X是初始值。
51单片机模拟串口波特率计算方法
1. 计算波特率位间隔时间（即定时时间，其实就是波特率的倒数）
位间隔时间（us）=10(6)(us)/波特率（bps）
2. 计算机单片机指令周期：
指令周期（us）=12/晶振频率（Mhz）
补充问题：做串口通信时，为什么要把晶振频率设为11.0592，为什么要把波
特率设为9600?
先说波特率。波特率从300到115200都可以，甚至更高或更低。一般规范
的波特率都是3的倍数，比如9600、19200、38400；但是并不是一定的，波特
率也可以是10000或者10001、10002，只要你的设备能产生符合这个要求的频
率，尤其是自己用时，波特率都是很随意的，没有限制。只是多数时候为了和电
脑配合，波特率才规范为固定的几个值，且为了传输稳定，用9600。
用11.0592晶振的原因是51单片机的定时器导致的。通常用11.0592M晶
振是为了得到标准的无误差的波特率。举例说来，如我们要得到的9600的波特
率，晶振为11.0592M和12M，定制器1为2SMOD设为1，分别看看那所求的
TH1为何值。代入公式：
11.0592M
9600=（2/32）*((11.0592M/12)(256-TH1))
TH 1=250
12M
9600=（2/32）*((12M/12)(256-TH1))
TH1=249.49
