接线端子和压接方式专题培训课件
冷压端子压接说明
冷压端子名称
冷压端子型号
压接使用规范
剥线要求
压接要求
1
叉型裸端头
UT1-3
剥线要求见右图所示，
压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固
使用时，需增加号码管，保证号码管遮住裸露的导线
2
UT1-4
3
UT4-5
4
SNB2-4S
5
叉型绝缘端头
剥线要求见右图所示
绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合
压接要求说明
序号
压接要求
图示
备注
1
剥线过程中禁止将铜芯切断
2
每根导线要拉勒挺直，行线做到平直整齐，式样美观
3
剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况
4
剥线长度符合要求，禁止剥线长度过长或过短，影响产品导电性能
5
导线芯插?端头后，不能有未插?的线芯露出端?管外部不能出绞线的现象，不能剪断线芯2
导线应理顺平直，导线清晰分明；捆扎于内的导线不得交叉、损伤、扭结和有中间接点
剪去过长的扎带并与扎带头基本平齐，扎带头方向一致，并应尽可能隐藏或朝向内侧
导线束的弯曲处或分?导线的弯曲处，应在紧靠弯曲的直线段分别用扎带扎住
导线呈圆弧接线?式，线呈弧度弯曲，不呈角度弯曲
为维修和散热方便，线束不宜扎的过粗，导线多时可分路行线
6
冷压接端头的规格必须与所接?的导线直径相吻合，禁止使用大一号或以上规格的端子压接导线
7
剥去导线绝缘层后，应尽快与冷压接端头压接，避免线芯产?氧化膜或粘有油污
8
通常不允许2根导线接入1个冷压接端头，因接线端?限制必须采用时，宜先采2根导线压接的专?端头
电缆导线连接方法培训PPT讲解
缠绕两圈后，把余下的线头 向右折弯90度紧靠并平行导 线
在上两线头的左侧把任意两 根相邻的线头扳直，按箭头 方向紧紧地压住前两根折弯 的线头进行缠绕
缠绕两圈后，把余下的线头向右 折弯90度（紧靠并平行导线）， 再把左边余下的三根线芯扳直， 按同样的方向缠绕
缠绕3圈后切除余下的线芯，并 整平端头
用5-9的方法再缠绕右边线头的 芯线（注意使用纲丝钳缠绕导 线时要掌握好用力的力度，不 要严重操作导线或夹断导线）
单投导线与软线的连接：先将软 线线芯往单股导线上缠绕7-8圈， 再把单股导线的线芯向后弯 单股导线的终端接头为两支导 线时：将两线芯互绞5-6圈，然 后再向后弯曲 单股导线的终端接头为3-4支导线时： 用其中一支线芯往其余线芯上缠绕56圈，然后再把其余线头向后弯
6、导线线头和接线桩的连接
（1）线头与锣钉平压接线桩的连接： 1）单股芯线压接圈的弯法：
用钢丝钳剪去余下的线头，并 修平芯线的末端
（2）多股导线的直线绞接
把线头的绝缘层剥去（注意 不同金属导线不能连接）
把线芯的2/3松开并扳直，把靠 近绝缘层线芯的1/3绞紧，再把 松开的芯线扳成伞骨状
把两个伞骨形线芯一根隔一根地 交叉插在一起
摆平互相交叉插入的线芯并夹紧
把左边线头任意二根相邻的线 芯扳直，并按箭头方向（顺时 针方向）缠绕
导线材质 选用方法
封
端
工
艺
锡焊法
铜 压接法
铝
①除去线头表面、接线端子孔内的污物和氧化物；②分别在焊 接面上图上无酸焊剂，线头搪上锡；③将适量焊锡放如接线端 子孔内，并用喷灯对其加热至熔化；④将搪锡线头插入端子孔 内，至熔化的焊锡灌满线头与接线端子孔内壁所有间隙；⑤停 止加热，使焊锡冷却，线头与接线端子牢固连接。
导线与接线端子的连接方法
线头与接线端子必须连接得平服和牢固可靠， 尽量减少接触电阻。
2. 线头与柱形端子的连接方法
线芯直径与孔大小相匹配 绞紧
孔过大
插入 在单股线芯上排绕
2. 线头与柱形端子的连接方法
孔过小

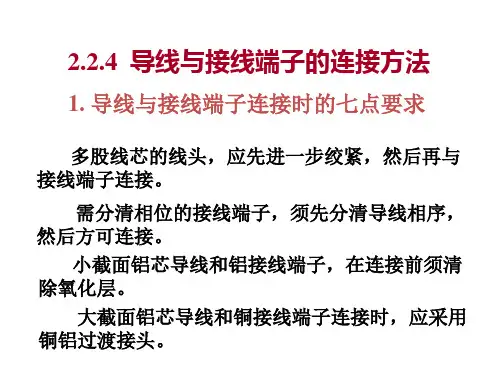

2.2.4 导线与接线端子的连接方法
1. 导线与接线端子连接时的七点要求
多股线芯的线头，应先进一步绞紧，然后再与 接线端子连接。
需分清相位的接线端子，须先分清导线相序， 然后方可连接。
小截面铝芯导线和铝接线端子，在连接前须清 除氧化层。
大截面铝芯导线和铜接线端子连接时，应采用 铜铝过渡接头。
1. 导线与接线端子连接时的七点要求
注 意
绝缘带与绝缘带间应续接 包缠完毕后应绑扎牢固
3. 线头与螺钉端子的连接方法
软导线线头的连接方法 端头压入螺钉
自缠一圈
环绕螺钉
4. 线头与具有瓦形垫圈的螺钉端子的连接
单个线头
两个线头
2.2.5 导线绝缘层的恢复方法
1. 线圈内部导线绝缘层的恢复
通常采用衬垫法
2. 线圈线端连接处绝缘层的恢复
通常采用包缠法 约两根带宽
带宽一半
55º
2. 线圈线端连接处绝缘层的恢复
单股导线压接圈的弯法
弯
3 mm 折
3. 线头与螺钉端子的连接方法
单股导线压接圈的弯法
剪
修
3.线头与螺钉端子的连接方法
7 股导线压接圈的弯法
绞紧
1/3 处弯折
3. 线头与螺钉端子的连接方法
7 股导线压接圈的弯法
成圆形
接线端子压接工艺
接线端子压接工艺
1.准备：
- 接线端子
- 电缆剥皮工具
- 钳子
- 压接工具
- 电线
- 手套和护目镜
2.剥开电缆：
将电线的末端剥皮，确保裸露的部分长度符合端子大小。
3.将端子插入压接工具：
将端子插入压接工具中，确保它们放置正确。
4.将电线插入端子：
将电线插入端子中，确保插入深度适当。
5.压接端子：
将工具插入端子的压接槽中，然后用力将工具按下，将端子固定在电线上。
6.测试：
使用万用表或测试器测试端子连接是否牢固，如果连接不牢固，请再次进行压接。
7.完成：
如果一切正常，将电缆插入相应插座或连接器中即可完成。
电工最全的电线连接方法图文课件
开关
用于控制电路的接通和断开。
插座
用于连接电器设备和电源线路 。
CHAPTER 02
电线连接方法
导线连接的基本要求
01
电气连接应牢固，导电 良好。
02
连接处的机械强度应满 足使用要求，能承受正 常运行时的振动和冲击 。
03
导线连接处的绝缘应恢 复完好，并满足绝缘要 求。
04
导线截面和颜色应符合 设计要求。
01
02
03
04
避免在潮湿或高温的环境下进 行导线连接。
导线连接处应避免受到机械应 力或过载电流的冲击。
在易燃易爆的环境中，导线连 接应符合相关规定，确保安全
。
导线连接后应进行电气测试， 确保连接质量。
CHAPTER 03
导线连接的分类
铜导线的连接
铜导线连接方法
包括绞合连接、紧压连接和焊接 等。
电阻
导体对电流的阻碍作用。
电感
线圈对变化的电流产生阻碍作 用。
电工常用工具
螺丝刀
钳子
扳手
万用表
用于拧紧或松开螺丝钉Leabharlann 。用于夹持或剪断金属丝 。
用于拧紧或松开螺栓。
用于测量电压、电流和 电阻等电学量。
电工材料
01
02
03
04
导线
用于传输电流，常用材料有铜 、铝等。
绝缘材料
用于保护电线和电缆，防止电 流泄漏。
清洁与除锈
保持电线连接部分的清洁 和干燥，去除金属部分的 锈迹或氧化层。
更换损坏的电线
如果发现电线或连接部分 损坏，应及时更换，避免 出现安全隐患。
THANKS
[ 感谢观看 ]
电工最全的电线连接方 法图文课件
高压电工培训课件ppt完整版
加强制度建设，完善 排查机制
危险源辨识和风险评估方法介绍
危险源辨识方法介绍 现场观察法 安全检查表法
危险源辨识和风险评估方法介绍
预先危险性分析法 风险评估方法介绍 定性评估法
危险源辨识和风险评估方法介绍
半定量评估法 定量评估法 危险源辨识和风险评估实践应用举例
危险源辨识和风险评估方法介绍
01
02
《电气设备安全设计导则》
指导电气设备的安全设计，保障人身和财产安全。
03
《高压电工安全技术操作规程》
规定高压电工在操作过程中的安全要求，确保操作正确无误。
企业内部管理制度宣贯
企业安全生产管理制度
明确企业安全生产管理方针、目标和职责，规范安全生产管理流 程。
高压电工岗位责任制
明确高压电工的岗位职责和工作要求，确保工作质量和安全。
CHAPTER 06
高压电工培训总结与展望
本次培训成果回顾
学员掌握了高压电工的基本理论和操 作技能，包括高压设备的结构、工作 原理、维护保养等方面的知识。
学员了解了高压电工安全操作规程和 相关法律法规，增强了安全意识和法 律意识。
通过实践操作和案例分析，学员熟悉 了高压电工常见故障的排查和处理方 法，提高了应对突发情况的能力。
子等。
故障诊断与处理
了解变压器常见故障诊断与处理 的方法，如声音异常、油温过高
等故障的处理措施。
CHAPTER 03
高压电工安全
立即切断电源
在确保自身安全的前提下，迅速切断触电者的电 源，使用绝缘物体将触电者与带电体分离。
判断意识和呼吸
轻拍触电者肩部，大声询问其状况，观察胸部起 伏，判断触电者是否有意识和呼吸。
CHAPTER 04
端子及端子线基本常识
端子及端子线基本常识1.端子的分类:我司常用的端子类型通常有:插针,插簧,接线片等.插针:CZ01 CZ02 CZ24插簧:CH01 CH02 CH752.端子的基本结构及设计原理:端子在塑件中的状况压线后脚：“U”形，通常压接导线线皮部分，并在其两侧有明显倒角，以利于压接成形。
作用：①防止导线摆动时应力集中于线芯部位，引起芯线断裂。
②固定线皮，防止出现缩皮现象。
压线前脚：“U”形，通常压接导线线芯部分，并在其两侧有明显倒象，以利于压接成形，在同一型号端子，一般压线前脚要比后脚略小。
作用：①固定导线线芯，使导线和端子之间形成足够的抗张强度。
②使导线线芯和端子良好接触，形成较小的接触电阻。
倒钩：要求有一定量的弹性变形，并要有足够的强度。
作用：连接塑件和端子，并使两者间形成足够的固定力，塑件和端子之间连间的倒钩通常有两种形式。
①倒钩部位在端子，固定部位在塑件，如图：②倒钩部位在塑件中，固定部位在端子，（如图a）对插部分：插针系列：平整，无毛刺，导入部分光滑，使与插簧有良好接触。
插簧系列：平整，无毛刺，导入部分光滑，并要求有一定量的弹性，变形，保证有一定的插入力和技出力。
前端倒角：使插针与插簧对插时，更顺畅，插入力更小。
压线脚加强筋：保证线芯与端子更牢固压接，有足够的抗张强度。
前后压线脚台阶：减少线芯过多变形，避免线芯断裂。
3．端子的材质：锡磷青铜：（主要用于各类插簧）QSN6.5-0.1-Y(硬)﹙我司最常使用﹚QSN6.5-0.1-Y2(半硬)QSN6.5-0.1-T(持硬)QSN6.5-0.1-M(软)黄铜：（主要用于各类插针）H62- Y2（半硬）（我司最常使用）H62-Y（硬）H62-M（软）黄铜：（主要用于各类插针）H65- Y2（半硬）（我司最常使用）H65- Y（硬）H65--M（软）4．端子线的压接原理：4．1基本原理：通过机械挤压，利用端子金属材质的钢度，将导线线芯，紧密包容。
4．2压接的工艺过程：1）按工艺文件要求将准备好端子和导线2）将线皮拉掉，并将导线整理整齐用橡皮筋扎好3）握好导线，将导线放于压接片左侧4）将导线轻轻抵住压接定位块，并将导线对准压线脚5）轻踩脚踏开关6）将压好导线从压接片右侧滑出7）检验（自检，首检）4．3压接设备常规的端子压接设备有：手工压接钳，半自动端子压接机，半自动压接模具，手动压接模具和全自动压接模具。
接线端子
接线端子1、接线端子的计算主要是导线进出各种配电箱、配电柜、控制箱柜以及分接线箱时的导线端头的接线端子需要据实计算。
2、具体计算方式方法是分规格截面积计算； a、一根导线的两端都是配电箱时是计算2个头，如果导线的一端是配电箱，而另一端是开关、灯具或者插座的时候则是计算1个。
b、一般6mm2截面积导线规格的按照‘无端子外部接线’或者‘有端子外部接线’计算；而10mm2及以上规格截面积的导线则按照‘焊（压）铜（铝）接线端子’计算套项。
c、注意查看相对应的配电箱柜接线系统图中的各个进出线回路，既可以连接导线的进出始端和终端，亦可以清晰的知道每个回路导线的截面积和导线的根数，这样就可以系统的分规格计算工程量了。
d、、无论是有无端子接线以及焊压接线端子的工程量都是以‘个’为单位计算。
3、导线在照明系统中的灯具、开关、插座的端子接线是不用计算的。
4、端子板外部接端子板外部接线,分不同线径、按每个回路电线的根数汇总计算,每一根一个接线端子。
预算时一般10mm2以上的才计算铜接线端子,10mm2及以下的一般不需要接线端子,套用无端子接线。
结算时按实际情况计算即可。
5、端子板外部接线分2.5mm2内和6mm2内两个规格。
