单通道切换器
实现单元内的音频、视频 切换 工作电压: DC30~35V; 静态电流: ≤ 30mA ; 工作电流:≤90mA 联网配备(基本)
门口主机
用于单元门口, 具有对讲、 开锁等功能
工作电压: DC30~35V; 静态电流: ≤ 90mA ; 工作电流:≤250mA 单元配备(基本)
单通道模块
64
系统概述
系统介绍
C-5 单通道楼宇对讲系统是在模拟楼宇对讲系统基础之上的一次全新升级,使用五类 线(CAT 5)传输信号,接线简单,维护简便;应用智能预提升与损耗补偿技术,视频稳 定,远程图像清晰,信号传输无干扰;且集联网可视对讲、信息发布、报警等多功能于一 体, 满足您的各方面需求。
系统特点
工程案例 .................................................................................................................................32 产品安装说明 ........................................................................................................................ 37
故障排除 .................................................................................................................................39 附录 1.主机操作说明 ........................................................................................................... 40 附录 2.围墙机操作说明 .....................................................................................................52 附录 3.水晶头制作方法 .....................................................................................................60

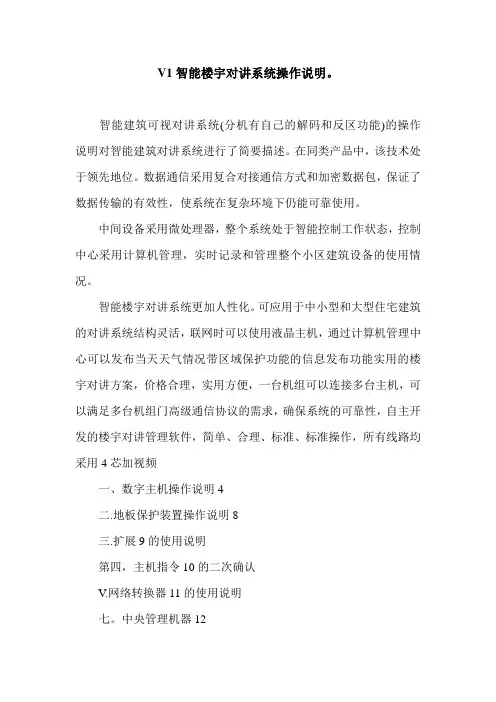

V1智能楼宇对讲系统操作说明。.doc

V1智能楼宇对讲系统操作说明。
智能建筑可视对讲系统(分机有自己的解码和反区功能)的操作说明对智能建筑对讲系统进行了简要描述。
在同类产品中,该技术处于领先地位。
数据通信采用复合对接通信方式和加密数据包,保证了数据传输的有效性,使系统在复杂环境下仍能可靠使用。
中间设备采用微处理器,整个系统处于智能控制工作状态,控制中心采用计算机管理,实时记录和管理整个小区建筑设备的使用情况。
智能楼宇对讲系统更加人性化。
可应用于中小型和大型住宅建筑的对讲系统结构灵活,联网时可以使用液晶主机,通过计算机管理中心可以发布当天天气情况带区域保护功能的信息发布功能实用的楼宇对讲方案,价格合理,实用方便,一台机组可以连接多台主机,可以满足多台机组门高级通信协议的需求,确保系统的可靠性,自主开发的楼宇对讲管理软件,简单、合理、标准、标准操作,所有线路均采用4芯加视频一、数字主机操作说明4二.地板保护装置操作说明8三.扩展9的使用说明第四,主机指令10的二次确认V.网络转换器11的使用说明七。
中央管理机器12八.系统配置13一、数字主机操作指令的功能特点:◆具有并行功能。
◆支持房间号码的软编号。
◆4核plus视频,简单设置。
主要参数描述◆工作电压:DC18V .◆静态电流:≤50mA◆湿度:45%-数据通信采用复合对接通信模式,加密数据包,保证数据传输的有效性,使系统在复杂环境下仍能可靠使用;中间设备采用微处理器,整个系统处于智能控制工作状态,控制中心采用计算机管理,实时记录和管理整个小区建筑设备的使用情况。
智能楼宇对讲系统更加人性化。
可应用于中小型和大型住宅建筑的对讲系统结构灵活,联网时可以使用液晶主机,通过计算机管理中心可以发布当天天气情况带区域保护功能的信息发布功能实用的楼宇对讲方案,价格合理,实用方便,一台机组可以连接多台主机,可以满足多台机组门高级通信协议的需求,为保证系统的可靠性自主开发的楼宇对讲管理软件,简单、合理、标准、规范的运行所有线路均采用4芯加视频,并一、数字主机操作说明4二.地板保护装置操作说明8三.扩展9的使用说明第四,主机指令10的二次确认V.网络转换器11的使用说明七。
五防系统使用说明及注意事项

五防系统使用说明及注意事项五防系统使用说明及注意事项1.安装软件软件时打开备份文件(E盘5防备份)将安装文件内新软件安装在C:\Program Files,然后将名为灵宝的压缩包解压缩后放在指定位置,最好是C盘以外驱动盘2.使用该套5防系统时,打开武汉程序文件夹,其中名为huitu的为绘图软件,画图,更改元件属性(名称,锁码,逻辑规则等)时使用该软件,执行文件名为tu.exe,五防软件文件夹内名为wf.exe的为执行文件,图标为一串钥匙。
进行模拟操作,打印操作票,遥控操作时该软件配合电脑钥匙使用3.使用该系统前,先打开wf.exe,即桌面名为五防的快捷方式,此时软件提示是否与监控通讯,若选择是,那么开电锁的时候只能用遥控操作,若选择否,那么开电锁就需就地操作,注意,无论遥控还是就地,柜上显示就地或远方的把手一定要拨到相应位置,否则无法成功操作4.在电脑钥匙和wf.exe配合使用之前,一定要将相应一次图文件通过该软件和电脑钥匙通讯线传输进电脑钥匙,该一次图通常以.wf为后缀名存放在名为“五方软件”的文件夹内,若更改一次图内刀闸或断路器的属性后,在下次使用前一定要先把更改后的图文件传输进电脑钥匙,具体传输方法为:通过通讯线连接好电脑钥匙和电脑,打开电脑钥匙选择通讯功能后按确定键,使电脑钥匙处于接受信息状态,此时打开wf.exe,选择菜单第一项系统管理,在下拉菜单里选择传输站信息,若干分钟后即可完成信息传输,即学习图文件。
其中更改锁码时注意软件内显示为锁码16进制数值,通过计算机上计算器将十进制转换为16进制后再输入保存5.图文件传输进电脑钥匙后,点击软件上方设备对位菜单,然后点击开操作票菜单,输入正确用户名密码(在系统管理菜单里通过操作员管理可以增加或删除操作人员,管理员密码为123,该密码可通过管理员密码修改可以修改密码)和操作票名称后该软件即进入模拟预演状态,通过鼠标在图形上做模拟操作,若操作符合五防逻辑规则,则在软件左下方出现正确提示信息,反之若违反五防逻辑规则,则在软件右下方出现出错信息的提示,点击保持可以看清错误提示信息,有效避免了误操作的发生。
楼宇对讲主机使用说明书

楼宇对讲主机使用说明书简介 1功能说明 4外观描述 2接线端示意图 3目 录目录安装说明 8技术规格 8保养说明保养说明及注意事项:1.防水防潮,避免污物和过多的灰尘,室内分机应安装在 干燥清洁的地方,以免内部元器件受潮及其他杂物进入 机内;2.勿让阳光直射,远离火源;3.远离强磁场;4.保持表面清洁,勿直接用水冲洗,忌用天那水苯汽油等 化学溶剂擦试;5.非本公司指定产品,不可配套使用;6.非专业人员不得擅自打开修理,须由本公司专业人员(或 本公司授权后,在本公司指导下)维修。
否则所有保修条 款将自动失效!套件清单:单元主机--------------------------------------1台 说明书-----------------------------------------1份 保修标贴--------------------------------------1份套件清单简 介产品简介主要应用于单元入口和单元地下停车场入口。
它具有主动呼叫住户、询问管理处、密码开锁、地址设置、状态提示和开锁方式选择、门禁控制、智能语音导航等功能。
本主机是小区联网系统中的单元门主机。
安装说明安装说明:1、根据单元主机的底箱的尺寸在要安装的位置挖一个长 方形的孔;2、将底箱固定在门上或固定在墙上;3、把各传输线按接线图要求连接好,注意分清极性及接线 的顺序,不能接错;4、用随机配备的螺丝将单元主机固定在底箱上;5、根据实际情况设置好单元主机的地址号。
技术规格:参数名称具体参数参数名称具体参数最大容量9999户工作电压DC12V ±0.5V线径要求彩色摄像机照度1.0Lux 静态电流70mA 环境温度-10℃~+55℃湿 度45%~95%无凝结面板尺寸350*156*8mm 黑白摄像机照度0.1Lux 底壳尺寸310*125*30mm技术规格国标超五类外观描述:外观描述摄像头序号功 能功 能1234567读卡区话筒显示屏键盘补光灯喇叭序号63功能说明显示“ -”),按“#”键退出;输入“4”进入按卡片序号删除设置项,屏幕显示“ ”, 主机发出“滴”一声提示音,屏幕显示“ ”,输入对 应四位序号(如:0001~6000),如果输入的序号正确主 机会自动删除卡片信息,删除成功时主机发出“滴”一声 提示音,如果删除不成功时主机发出“滴滴滴”几声提示 音;主机返回上一级操作清单(屏幕显示“ -”), 按“#”键退出;输入“5”进入联网ID 号设置项,屏幕显示“ .... ”, 输入对应二位序号(01~99),主机发出“滴”一声提示 音,表示设置成功,如果设置不成功时主机发出“滴滴 滴”几声提示音;主机返回上一级操作清单(屏幕显示 “ -”),按“#”键退出;输入“6”进入删除所有卡片设置项,屏幕显示“....”, 按“#”键进入确认删除所有卡片设置,主机进行卡片删 除操作,等待一段时间后主机发出“滴”一声提示音, 表示门禁模块内所有卡片资料已被删除(谨慎操作此项 功能,卡片资料删除后无法恢复),删除完成后系统自动 退出设置状态。
振威楼宇对讲方案

振威楼宇可视对讲系统产品设计方案―――“”项目编制单位:xxxxxxxxx有限公司编制时间:二零一一年八月联系人:联系电话:0311-目录第一章公司概述 (3)一、公司简介 (3)二、公司获得的认可 (4)第二章项目概况及设计分析 (7)一、工程概述 (7)二、设计依据 (8)三、系统需求分析 (9)第三章产品方案设计 (11)一、产品选型 (11)二、产品结构设计 (14)三、性能指标及技术参数 (20)四、系统示意图 (24)第四章售后服务体系 (25)第五章样板工程 (28)第一章公司概述一、公司简介振威公司简介厦门市振威安全技术发展有限公司始创于1993年,秉承“以客户价值为导向”的企业宗旨,历经十多年的磨砺、拼搏,现已发展成为研发、设计、生产与销售安防产品的高新科技企业和社区智能一体化方案的提供商。
公司连续数年蝉联“中国安防十大品牌企业”、“中国安防产业百强企业”、“中国十大门禁对讲品牌”、“中国十大智能家居品牌”,并荣膺“福建省名牌产品”、“福建省、厦门市著名商标”、“厦门市重点高新企业”、“中国著名品牌”、“中国安防行业最具公信力十佳品牌”等荣誉,产品陆续通过ITS、TUV、CE、FCC、ISO9001:2000质量体系等认证。
公司拥有20000多平米的现代化生产基地,近600名员工,实施动态人力资源战略,以绩效、目标、愿景推动组织进步。
公司成功导入ERP管理系统、OA 办公系统,构建起完善的、统一的经营管理平台,力求员工职业化、管理规范化、流程电子化,并实时监控进程,严把质量关,努力提升客户满意度。
振威设有包括80多名教授、工程师在内的专业研发中心,坚持“压强战术”,高强度配臵资源,实现重点突破,形成竞争力,并致力于行业最强势研发力量建设,以确保企业核心技术居行业前列。
公司还大力推广IPD(Integrated Product Development)集成产品开发模式,基于充分市场调查,导入项目管理流程,打造跨部门、跨系统的高效团队及相应的考核体系,有效缩短新产品的上市周期(TTM),有效实现技术开发的持续创新。
振威可视对讲主机

第一章 号码设置指南WL/CM-03NL 单元门口主机调试主机号码设置将联网切换器的“JB1”,置于“SET ”位置,按“ *+1+F3 ”进入设置状态,主机显示“Addr ”,输入主机号码,并能听到“嘟”一声提示音,表示设置成功,设置成功后将联网切换器的“JB1”置于“COM ”的位置。
※ 提示:分机号码设置步骤一:将模块上的短路冒置于“SET ”位置,按下模块上的“设置”钮,此时模块指示灯快速闪动,主机显示“Addr ”步骤二:输入三位或四位房号(房号位数由主机决定),主机显示“Port ”步骤三:输入模块端口号(1-4任意一位),主机显示输入端口后显示“ Addr ”,表示房号设置成功,此时可以继续输入其它房号(注:若模块端口输入后,主机显示“Err ”后再显示“Addr ”,则表示房号设置失败,需重新输入。
)步骤四:设置完房号后,按被设置模块的“设置”键,此时模块上的指示灯闪动变慢,退出设置状态步骤五:设置完房号后请将模块上的短路冒置于“COM ”位置,以防房号丢失。
※ 提示:附:设置住户房号时,可以将所有模块上的存储IC(U3)取下(U3用来存储住户房号),在主机处挂一模块,将存储器插入该模块内并开始设置房号,把设置好的存储器做好标识,以免混淆,再将做好标识的存储器插入对应的楼层模块即可,插入时请注意芯片朝向,否则有可能导致芯片损坏。
住户开锁密码设置系统住户开锁密码初始值"1234",如要修改。
操作如下:将房号所在模块短路冒置于”SET”位置;按“*+3+F3 ”进入设置状态,主机显示"Addr",输入住户房号(四位,不足则在前面加0补足),主机显示”Pd-p”,此时输入四位旧系统密码"XXXX",主机显示"Pd-n",再输入四位新系统密码"XXXX",主机显示"Pass"表示设置成功。
楼宇对讲机使用说明书

楼宇对讲机使用说明书 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-楼宇对讲机使用说明书系统功能简介本公司的楼宇对讲系统是由楼栋主机、用户分机、管理中心电脑以及其他辅助器材共同组成。
其采用TCP/IP协议,通过网线和光纤与局域网进行连接,并通过小区局域网进行联网,可靠性高、易于隔离,并大大降低了布线成本;数字化音/视频信号传输,抗干扰能力强,可有效减少中间设备,其相对模拟信号传输具有更大的优势;楼外多通道,可多路通道同时使用,互不影响。
楼宇对讲系统分机以其精妙的外观造型、实用的功能理念,必将成为智能小区生活中最为亮丽的一道风景线。
分机特点:1、适合于大型社区型。
2、可呼叫管理中心并直接通话;可紧急报警到管理中心。
3、可呼叫局域网内其他住户并对讲。
4、呼叫电梯功能。
5、住户托管。
6、支持语音、图片、短信等信息的查阅。
7、中/英文语言选择。
8、支持远程升级。
本分机采用触控屏操作方式,在相应图标或文字点击一次可进入下一级菜单或执行功能操作,通电30秒分机正常启动。
待机状态下,分机状态指示灯绿色常亮,在显示屏关闭的情况下触动显示屏即可打开显示屏:由显示可以看见,分机共有呼叫、监视、图文、在家、服务、家居、设置和帮助等8个功能选项,点选相应功能选项图标,即可执行下一步操作。
点击‘’可关闭显示屏,显示屏在无操作的180秒之后进入待机状态。
一、分机设置:分机在连接好后,必须先设置好各功能参数,然后才能正常使用。
设置项包括修改分机、设定分机网络设置、更改分机房间号、防区设定等功能。
点选“设置”图标,显示屏显示:密码:修改分机密码点击“密码”图标,打开密码界面:按提示先输入旧密码(住户第一次使用可输入8位分机初始密码“8888888”),并以“#”键确认。
若密码输入错误,则显示屏会提示输入密码错误,点击“确定”可重新输入旧密码,点击“取消”则返回主菜单。
在旧密码输入正确的情况下则自动激活新密码输入框,住户可按提示连续输入新密码,并以“#”确定,点“确定”将密码更改为新密码,按“返回”可返回上级菜单。
楼宇对讲系统数字室内机使用手册说明书

产品型号:生产/经销商:楼宇对讲系统数字室内机使用手册欢迎选用我公司的楼宇对讲产品!本产品采用当今最先进的电子通信技术设计,以优良的SMT 工艺生产,经过严格的质量保证体系的测试与检验,具有高集成度、高可靠性、高性价比等特点,为值得信赖的安防对讲产品。
电源电压要求为直流12V,不可过高,或极性接反设备内含敏感电子元器件,需注意防潮、防水、防高温等设备包含液晶显示面板,不可用尖物或大力压碰装箱清单(表中配件可能根据型号不同而有所增或减)序号附件名称数量备注1主机1台2挂件(含配套螺丝)1个可能另行包装3配线1套电源线:2PIN 线x 1安防线:10PIN 线x 14说明书1本5合格证1张产品外观、尺寸、功能及界面与实物可能有所不同,以实物为准!一、产品介绍1.产品外观(产品外观、尺寸、功能及界面与实物可能有所不同,以实物为准)信息查询键,呼叫管理中心键,监视键,开锁键,呼叫/接听键。
2.主界面(界面有多种风格,但功能基本一致,具体以实物为准)界面风格一:界面风格二:图标及功能说明:主界面左上角显示状态:联网状态,免打扰模、留言/非留言、安防状态、右上角显示信息状态,未接电话提示,主界面中间区域显示的是时间日期等信息;主界面右边显示6个功能菜单:户户对讲、记录查询、信息服务、视频监控、系统设置、智能家居,通过监视键与开锁键选择不同的功能按键,按呼叫/接听键键确认,跳转进入相应的功能页面中。
二、通话对讲1.门口机呼入对讲门口机呼入时,室内机自动弹出呼入视频界面,并同时振铃。
在呼入界面,按“开锁”键进行门口机开锁,按“接听”键进行通话,可在通话时开锁。
振铃时间超过45秒,则自动挂断。
按“接听键”停止振铃,进入通话界面。
通话时长限制为1分钟,通话45秒后界面右下角出现“延长通话”提示,此时可按“信息”键延长通话。
若不选择延长通话,1分钟后自动结束通话。
每次可延长通话时间1分钟,45秒后将再次出现“延长通话”提示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一章系统设计______________________________________________________________ 2一、系统介绍 (2)二、系统功能 (2)三、系统特点 (2)四、系统组成 (2)五、系统配置说明 (3)六、系统示意图 (4)第二章系统布线______________________________________________________________ 5一、系统布线图 (5)二、系统布线说明 (6)三、系统用线说明 (6)四、其它布线注意事项 (7)第三章设备安装______________________________________________________________ 8一、设备外型及其安装方式 (8)二、其它安装注意事项 (15)第四章系统接线_____________________________________________________________ 16一、单元部分 (17)二、联网部分接线 (20)三、其它部分接线 (24)四、其它注意事项 (26)第五章系统调试_____________________________________________________________ 27一、系统设置 (27)二、系统功能调试 (27)三、系统调试方法 (29)第六章系统维护_____________________________________________________________ 30一、系统维护原则 (30)二、系统维护注意事项 (30)第一章系统设计一、系统介绍振威公司于2007年推出的C5系统是在模拟楼宇对讲系统基础之上的一次全新升级,在楼宇对讲系统上首创‘一线通’的实现方式,突破了模拟系统存在的一些技术障碍,在未来模拟/数字化系统的交替过程中,继承下了模拟系统的一些优点,并使模拟系统焕发新的生命力,满足未来几年之内楼宇对讲系统性能、功能的需求。
二、系统功能1、基本功能a:门口主机:可呼叫分机、管理中心机,并与之对讲;可连接电控锁。
b:室内分机:可为呼入的门口主机、围墙机开锁;可监视单元门口主机;可呼叫管理中心机;可向管理中心紧急求救报警。
c:管理中心机:可为呼入的门口主机、围墙机开锁;可监视单元门口主机、围墙机;可呼叫室内分机并与之对讲;可接收并记录室内分机紧急报警信息。
d:围墙机:可呼叫管理中心机、室内分机,并与之对讲;可连接电控锁。
2、扩展功能:a:门口主机、围墙机密码开锁。
b:门口主机、围墙机刷卡开锁。
c:室内分机连接8防区报警探测器,传送警情至上位机。
d:室内分机信息查看功能,可接收、查看上位机发布的文字信息。
e:部分室内分机图像存储功能,可存储、查看访客呼叫图片记录。
f:二次门口确认机三、系统特点1、平衡差分音视频传输技术,统一接口条件,智能图像补偿技术2、统一规划的控制信令和数据传输协议3、抗静电及防雷设计4、单纯的5类线传输5、18~40V宽电压适应范围,电压较低时可主动切断视频部分供电,延长系统备电工作时间。
四、系统组成1、单元内部:门口主机、单通道切换器、单通道(信息)模块、室内分机、电源。
2、外网部分:联网交换机、管理中心机、围墙机、电源、上位机软件。
3、线路组成:单元主干线、进户线、联网线、电源线。
4、特殊设备:单元主干模块(每层户数较多时候用,可分支为4个单通道模块)五、系统配置说明●单元设备配置:1、每单元配置一台单通道切换器2、每单元配置1~2台单元门口主机3、每户配置1~3台室内分机4、每个单通道模块可连接1~4台室内分机,可跨层使用。
5、普通可视对讲系统8个模块配置一台电源,带信息发布4个模块配一台电源,带报警6个模块配置一台电源,带报警和信息发布3个模块配一台电源。
带门前机每3户一台电源。
●联网设备配置:1、每个联网组团配置一台联网交换机,可根据需要增加。
2、每个联网小区可根据需要配置所需数量的管理中心机和围墙机。
3、每台联网交换机配置一台电源,每台管理中心机和围墙机配置一台电源。
●其它设备配置:1、二次确认门口机,每户可配1台,需每户搭配1个专用单通道可带门前机模块。
说明:每个单元门口主机3台以上时需采用3通道系统结构设计。
2、主干模块,用来做单元主干分支,每4个单通道模块配1个主干模块,可跨层使用。
●系统用线:1、单元主干线:五类线2、进户线:五类线3、联网线:超五类线备注:五类线须采用.CA T.5 UTP 24AWG 4×PRIRS超五类线采用.CA T.5E UTP 24AWG 4×PRIRS六、系统示意图第二章系统布线一、系统布线图二、系统布线说明1、系统用管要求a:管线结构:推荐使用不推荐使用树型星型总线型b:布管质材要求:建筑物之间的联网线布管必须采用钢管和槽架单独敷设。
c:布管管径要求:管子内径一般为工程用线外径的1.8倍~2倍,管子弯头最多不超过两个。
2、系统环境要求a:所有通信信号线应尽量远离干扰源(按国标GB-50348-2004执行),信号线应走弱电井,不能与强电(如220V住宅电源)或射频信号线路(如CA TV、大信号音频线)并行走线,若并行走线,距离应>2米。
b:系统设备安装位置应充分考虑防潮防水、防尘问题,并尽量远离声、光、热、振动等环境以免影响系统使用性能。
三、系统用线说明单元主干线:多层:五类线;高层:五类线+RVV2×1.0。
进户线:五类线。
联网线:超五类线。
电源线:RVV2×1.0。
线材图示:A B C D五类线五类线超五类线RVV2×1.01、对于C5单通道系统来说,无论系统具备何种功能,例如信息发布、报警、读卡等均可采用同样的单根五类线系统布线,故名‘一线通’。
2、多层采用五类线及高层多一根RVV2×1.0线主要是改善系统供电距离,减少供电系统线路损耗。
在一些每隔3、4层就使用一个电源设计的系统内,可去掉RVV线,使用普通五类线即可。
四、其它布线注意事项1、联网通信采用RS-485总线,系统布线均要求采用CAT.5E UTP 24AWG×4Pairs的超五类线拓扑结构,单路总线不应出现分支。
2、单元联网总线长度控制在600米以内(指联网交换机至最末一个单元单通道切换器);长度超出600米时,必须增加单通道视频中继设备,增加中继设备后总线长度之和不得超过1200米(注意总线第一个切换器和最末一个切换器之间距离不得大于600米,以便通过中继进行第一个切换器到交换机之间的2点之间视频放大);一路总线上设备总数不得超过20个。
如仅作非可视联网,则联网总线长度可延长至1500米。
3、单元内部总线长度不得超过150米(指切换器→模块→室内分机的长度)。
4、如存在线路接点,必须采用焊接或螺丝卡紧的连接方式,并做防水防潮处理。
第三章设备安装一、设备外型及其安装方式1、单元门口主机a:常见外型E壳E壳带刷卡G1壳G2壳b:E壳主机安装方式c:G1壳主机安装方式d:G2壳主机安装方式2、单通道切换器、单通道模块、电源a:单通道切换器、单通道模块、电源外型切换器模块电源UPS电源b:单通道切换器、单通道模块、电源安装方式提示:模块安装固定前需要先参照说明书拨好地址码并设置好显示制式。
c:UPS大电源箱安装方式3、室内分机a:室内分机常见外型M壳I壳V壳V1壳V2壳V3壳V5壳V6壳V8壳V9壳V10壳V11壳V12壳b:壁挂式分机安装方式c:嵌入式分机安装方式暂无d:非可视分机安装方式4、其它设备a:其它设备外型交换机管理中心机b:交换机安装方式暂无(平放)c:管理中心机安装方式平放二、其它安装注意事项1、请勿带电安装。
2、确保安装固定件牢固可靠。
3、安装时请注意小心施工,谨防误伤。
第四章系统接线系统接线器件说明:RJ45水晶头、连接线、压线钳图示五类线的制作说明:(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
