不锈钢过滤罐结构及工作原理说明
无负压罐工作原理
无负压罐工作原理无负压罐是一种用于负压吸引污水和废水的设备，其工作原理是通过负压力将污水或废水吸入罐内，然后通过适当的处理方法将其排放或处理。
一、工作原理无负压罐主要由罐体、负压源、处理系统和控制系统组成。
1. 罐体：无负压罐的罐体一般采用高强度不锈钢材料制成，具有良好的密封性能和耐腐蚀性，能够有效防止污水泄漏。
2. 负压源：负压源是无负压罐的核心部件，其作用是产生负压力，使污水或废水进入罐体。
负压源一般采用真空泵或压缩机，通过产生负压力将罐体内的压力降低，从而形成负压环境。
3. 处理系统：处理系统包括污水或废水的处理设备，根据具体需求可以包括沉淀池、过滤装置、消毒设备等。
这些设备能够有效地去除污水中的悬浮物、有机物和细菌等，使污水得到净化。
4. 控制系统：控制系统用于控制无负压罐的运行，包括负压源的启动和停止、处理系统的运行和停止等。
控制系统一般采用自动化控制，可以根据需要进行设定和调整。
二、工作流程无负压罐的工作流程如下：1. 启动负压源：当需要处理污水或废水时，首先启动负压源，使其产生负压力。
2. 吸入污水：负压源产生的负压力使得罐体内的压力降低，污水或废水受到负压力的作用被吸入罐体。
3. 处理污水：吸入罐体的污水经过处理系统进行处理，通过沉淀、过滤、消毒等步骤去除其中的悬浮物、有机物和细菌等。
4. 排放或处理：经过处理的污水可以直接排放到污水处理厂进行进一步处理，也可以通过其他方式进行资源化利用。
5. 停止工作：当处理完毕或不需要处理污水时，关闭负压源和处理系统，停止无负压罐的工作。
三、优点和应用无负压罐具有以下优点：1. 高效节能：无负压罐采用负压吸引污水的方式，不需要额外的能源消耗，节约能源。
2. 环保安全：无负压罐能够有效防止污水泄漏，减少对环境的污染，保护人们的健康安全。
3. 适用性广：无负压罐适用于各种类型的污水和废水处理，能够处理不同浓度和不同性质的污水。
4. 操作简便：无负压罐采用自动化控制系统，操作简单方便，减少了人工操作的复杂性。
保安过滤器介绍
保安过滤器精密过滤器又称保安过滤器，一般设置在压力容器之前，以去除浊度 1 度以上的细小微粒，来满足后续工序对进水的要求；有时也设置在整个水处理系统的末端，防止细小微粒（如破碎的树脂）进入成品水。
中文名：保安过滤器安装位置：压力容器之前别称：精密过滤器作用：去除浊度1 度以上的细小微粒一、概述精密过滤装置（也称作保安过滤器）大都采用不锈钢做外壳，内部装过滤滤芯（例如PP棉），主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。
用来滤除经多介质过滤后的细小物质（例如微小的石英沙，活性炭颗粒等），以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。
精密过滤装置内装的过滤滤芯精度等级可分为0.5卩s、1卩s、5卩s、10^s等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。
采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求。
二、工艺原理保安过滤器属于精密过滤器，其工作原理是利用PP滤芯5^m的孔隙进行机械过滤。
水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。
随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达O.IMPa时，应更换滤芯。
保安过滤器的主要优点是效率高、阻力小、便于更换。
三、结构及原理保安过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。
结构：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。
因滤材的不同，过滤孔径也不相同。
精密过滤是介于砂滤（粗滤）与超滤之间的一种过滤，过滤孔径一般在0.5〜120^m范围。
同种形式的滤材，按外型尺寸可分为不同的规格。
线绕滤芯（又称蜂房滤芯）有两种：一种是聚丙烯纤维---聚丙烯骨架滤芯，最高使用温度60C ; 另一种是脱脂棉纤维---不锈钢骨架滤芯，最高使用温度120C。

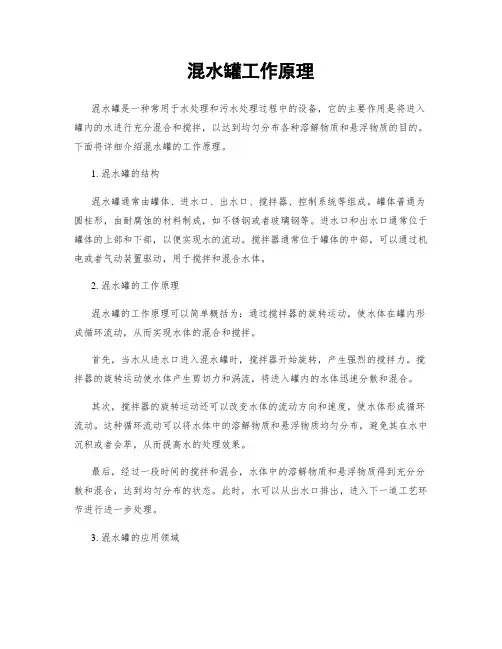

混水罐工作原理
混水罐工作原理混水罐是一种常用于水处理和污水处理过程中的设备，它的主要作用是将进入罐内的水进行充分混合和搅拌，以达到均匀分布各种溶解物质和悬浮物质的目的。
下面将详细介绍混水罐的工作原理。
1. 混水罐的结构混水罐通常由罐体、进水口、出水口、搅拌器、控制系统等组成。
罐体普通为圆柱形，由耐腐蚀的材料制成，如不锈钢或者玻璃钢等。
进水口和出水口通常位于罐体的上部和下部，以便实现水的流动。
搅拌器通常位于罐体的中部，可以通过机电或者气动装置驱动，用于搅拌和混合水体。
2. 混水罐的工作原理混水罐的工作原理可以简单概括为：通过搅拌器的旋转运动，使水体在罐内形成循环流动，从而实现水体的混合和搅拌。
首先，当水从进水口进入混水罐时，搅拌器开始旋转，产生强烈的搅拌力。
搅拌器的旋转运动使水体产生剪切力和涡流，将进入罐内的水体迅速分散和混合。
其次，搅拌器的旋转运动还可以改变水体的流动方向和速度，使水体形成循环流动。
这种循环流动可以将水体中的溶解物质和悬浮物质均匀分布，避免其在水中沉积或者会萃，从而提高水的处理效果。
最后，经过一段时间的搅拌和混合，水体中的溶解物质和悬浮物质得到充分分散和混合，达到均匀分布的状态。
此时，水可以从出水口排出，进入下一道工艺环节进行进一步处理。
3. 混水罐的应用领域混水罐广泛应用于水处理和污水处理领域。
它可以用于混合和搅拌水处理药剂，如消毒剂、絮凝剂、pH调节剂等，以提高水处理效果。
同时，混水罐还可以用于混合和搅拌污水中的悬浮物质，以便更好地进行沉淀或者过滤处理。
此外，混水罐还可以用于工业生产过程中的液体混合和搅拌，如化工、制药、食品等行业。
它可以将不同成份的液体均匀混合，以满足生产工艺的要求。
4. 混水罐的优势和注意事项混水罐具有以下优势：- 搅拌器的旋转运动可以快速混合和搅拌水体，提高处理效果。
- 混水罐的结构简单，操作方便，维护成本较低。
- 混水罐可以根据实际需要进行定制，满足不同工艺要求。
在使用混水罐时，需要注意以下事项：- 确保混水罐的进水口和出水口畅通无阻，以保证水的正常流动。

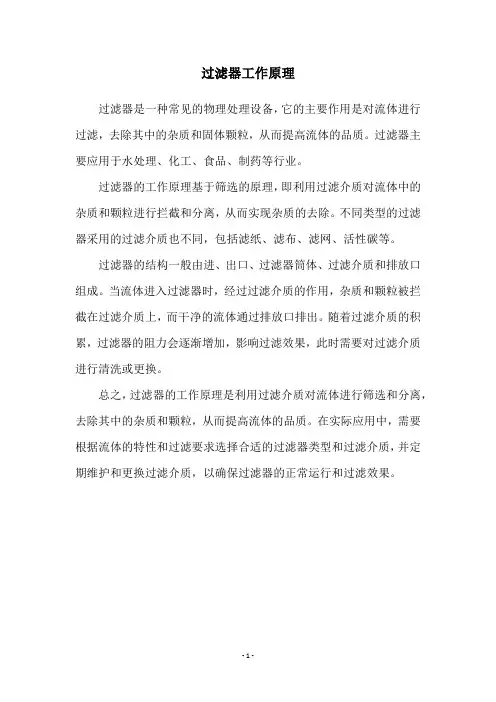

过滤器工作原理
过滤器工作原理
过滤器是一种常见的物理处理设备，它的主要作用是对流体进行过滤，去除其中的杂质和固体颗粒，从而提高流体的品质。
过滤器主要应用于水处理、化工、食品、制药等行业。
过滤器的工作原理基于筛选的原理，即利用过滤介质对流体中的杂质和颗粒进行拦截和分离，从而实现杂质的去除。
不同类型的过滤器采用的过滤介质也不同，包括滤纸、滤布、滤网、活性碳等。
过滤器的结构一般由进、出口、过滤器筒体、过滤介质和排放口组成。
当流体进入过滤器时，经过过滤介质的作用，杂质和颗粒被拦截在过滤介质上，而干净的流体通过排放口排出。
随着过滤介质的积累，过滤器的阻力会逐渐增加，影响过滤效果，此时需要对过滤介质进行清洗或更换。
总之，过滤器的工作原理是利用过滤介质对流体进行筛选和分离，去除其中的杂质和颗粒，从而提高流体的品质。
在实际应用中，需要根据流体的特性和过滤要求选择合适的过滤器类型和过滤介质，并定期维护和更换过滤介质，以确保过滤器的正常运行和过滤效果。
- 1 -。

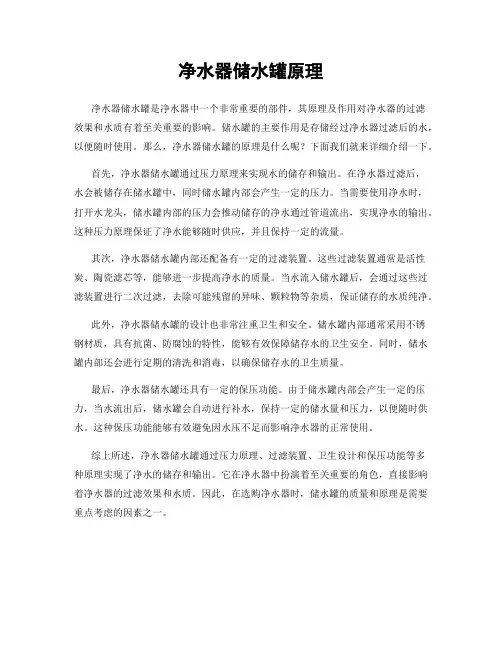

净水器储水罐原理
净水器储水罐原理净水器储水罐是净水器中一个非常重要的部件，其原理及作用对净水器的过滤效果和水质有着至关重要的影响。
储水罐的主要作用是存储经过净水器过滤后的水，以便随时使用。
那么，净水器储水罐的原理是什么呢？下面我们就来详细介绍一下。
首先，净水器储水罐通过压力原理来实现水的储存和输出。
在净水器过滤后，水会被储存在储水罐中，同时储水罐内部会产生一定的压力。
当需要使用净水时，打开水龙头，储水罐内部的压力会推动储存的净水通过管道流出，实现净水的输出。
这种压力原理保证了净水能够随时供应，并且保持一定的流量。
其次，净水器储水罐内部还配备有一定的过滤装置。
这些过滤装置通常是活性炭、陶瓷滤芯等，能够进一步提高净水的质量。
当水流入储水罐后，会通过这些过滤装置进行二次过滤，去除可能残留的异味、颗粒物等杂质，保证储存的水质纯净。
此外，净水器储水罐的设计也非常注重卫生和安全。
储水罐内部通常采用不锈钢材质，具有抗菌、防腐蚀的特性，能够有效保障储存水的卫生安全。
同时，储水罐内部还会进行定期的清洗和消毒，以确保储存水的卫生质量。
最后，净水器储水罐还具有一定的保压功能。
由于储水罐内部会产生一定的压力，当水流出后，储水罐会自动进行补水，保持一定的储水量和压力，以便随时供水。
这种保压功能能够有效避免因水压不足而影响净水器的正常使用。
综上所述，净水器储水罐通过压力原理、过滤装置、卫生设计和保压功能等多种原理实现了净水的储存和输出。
它在净水器中扮演着至关重要的角色，直接影响着净水器的过滤效果和水质。
因此，在选购净水器时，储水罐的质量和原理是需要重点考虑的因素之一。
过滤器工作原理及类型
一、过滤器的工作原理及类型 （产品图片）过滤器按过滤材料可分为表面型、深度型及磁性过滤器。
它们对固体污染物的过滤作用是通过直接阻截和吸附来完成的。
1．表面型过滤器在表面型过滤器中，被滤除的颗粒污染物几乎全部阻截在过滤元件表面上游的一侧。
滤芯材料上具有均匀的标定小孔，可以滤除大于标定小孔的固体颗粒。
属于这一类的过滤器有线隙式、网式和片式。
图6-1 表面型过滤器a)网式过滤器 b)线隙过滤器a)b)1-滤芯 2-支撑架 3-外壳 4-滤芯 5-骨架图6-1a 所示为网式过滤器。
滤芯1由绕在支撑架2上的金属网组成，依靠金属网微小网格来挡住油液中杂质的通过。
网式过滤器一般能滤去d ＞0.08～0.18mm 的杂质颗粒，压力损失低于0.01Mpa 。
网式过滤器没有外壳通常装在液压泵的吸油口处，作粗滤器用，以保证泵不受大颗粒污物的损伤。
该滤器特点是结构简单，通流能力大，清洗方便，但过滤精度低。
图6-1b 所示为线隙式过滤器，由外壳3、滤芯4和骨架5等组成。
用一条细铜丝每隔一段距离将铜丝压扁一小段，然后将其缠绕在骨架上，由此形成的许多过滤小间隙。
线隙式过滤器能滤去d ＞0.03～0.1mm 杂质颗粒，压力损失约0.07MPa~0.35MPa ，常用于低压管道中，这种过滤器的结构简单，过滤精度较高，但滤芯的材料强度较低，不易清洗。
2．深度型过滤器深度型过滤器的滤芯为多孔可透性材料，内部具有曲折迂回的通道。
大于孔径的污染颗粒直接被阻截在靠油液上游的外表面，而较小的颗粒进入滤芯内部通道时，由于受表面张力(分子吸附力、静电力等)的作用偏离流束，而被吸附在过滤通道的内壁上。
故深度型过滤器的过滤原理既有直接阻截，又有吸附作用。
这种滤芯材料有纸芯、烧结金属、毛毡和各种纤维等。
a)b)图6-2 深度型过滤器a)烧结式过滤器 b)纸芯式过滤器1-顶盖 2-外壳 3-滤芯 4-滤芯 5-支撑架图6-2a所示为烧结式过滤器。
滤芯3由金属粉末烧结而成，利用金属颗粒间的微孔来挡住油中的杂质通过。
真空脱气罐的工作原理
真空脱气罐的工作原理简介真空脱气罐是一种常用于去除物体中气体的设备，广泛应用于化工、制药、冶金等工业领域。
本文将从基本原理、结构构造、工作过程以及应用领域等方面详细介绍真空脱气罐的工作原理。
基本原理真空脱气罐的工作原理基于高效的真空泵系统和罐体结构，通过降低系统内部压力，加速气体的扩散和流动，从而去除物体中的气体。
结构构造真空脱气罐通常由主体罐体、真空泵系统、控制系统和附件组成。
主体罐体主体罐体是真空脱气罐的核心部分，通常由高强度不锈钢或碳钢制成，具有良好的密封性和耐腐蚀性。
罐体内部通常配备多层过滤网和装载物体的支撑架，以提高脱气效果。
真空泵系统真空泵系统是真空脱气罐的动力源，通常由真空泵、管路和阀门组成。
真空泵可以是旋片泵、涡轮分子泵或根式泵等，其作用是将罐体内部的气体抽出，形成负压环境。
控制系统控制系统用于监控和调节真空脱气罐的工作状态，通常包括真空度检测、压力控制、温度控制等功能。
控制系统能够自动完成罐体的抽真空、保持真空和释放气体等操作。
附件附件包括真空表、阀门、管路连接件等，用于辅助真空脱气罐的工作和操作。
工作过程真空脱气罐的工作过程通常包括以下几个步骤：1.真空泵启动：打开真空泵系统，开始抽取罐体内部气体。
2.减压阶段：真空泵将罐体内的气体抽出，使罐体内部压力逐渐降低，形成一定的真空度。
3.扩散阶段：高真空环境下，气体分子将开始扩散并迅速移动。
4.吸附阶段：气体分子在扩散过程中被罐体内的吸附材料吸附。
5.去除气体：通过连续抽气和吸附作用，罐体内的气体得以去除。
6.压力恢复：停止抽气后，关闭真空泵系统，使罐体内部压力逐渐恢复至大气压。
应用领域真空脱气罐在许多领域都有广泛的应用，以下列举几个常见的应用领域：1.化工工业：用于去除反应物中的气体，提高反应效率和纯度。
2.制药工业：用于去除药品中的气体和杂质，提高药品的纯度和稳定性。
3.冶金工业：用于去除金属中的气体和杂质，提高金属材料的质量和强度。
各种过滤器原理总结(图片)
1 自动反冲洗过滤器工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
全自动自清洗过滤器工作原理（二）待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。
通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
全自动自清洗过滤器工作原理（三）水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
砂滤罐工作原理
砂滤罐工作原理
砂滤罐是一种常见的水处理设备，它主要用于去除水中的悬浮物、胶体、细菌等杂质，保证水的清洁和安全。
砂滤罐的工作原理如下：
1. 过滤层选择：砂滤罐内部有一层砂床，这是最重要的过滤介质。
砂床一般由硅砂、石英砂等颗粒较小、形状规则的介质组成。
这些介质之间留有一些空隙，可以让水通过但阻止杂质通过。
2. 进水和压力控制：水通过管道进入砂滤罐上部，然后经过分布器均匀进入砂床。
进水速度由控制阀控制，保证入水速度均匀且适中。
进水过程中，水会被砂床中的颗粒拦截，杂质会被砂床滤去。
3. 过滤和吸附：当水通过砂床时，砂床中的颗粒会拦截固体颗粒、细菌、胶体等微小杂质。
同时，砂床还具有吸附作用，可以去除水中的有机物、重金属离子等。
4. 后续处理：随着时间的推移，砂床上的杂质会渐渐积累，影响过滤效果。
因此需要定期进行清洗和维护。
清洗通常采用反冲洗的方式，即将沉积在砂床上的杂质通过逆流水洗掉。
清洗后，可以使用气体冲刷法，将废水排出，恢复砂床的过滤效果。
总体来说，砂滤罐利用砂床的过滤和吸附作用，通过逐步过滤、
清洗来达到去除水中杂质的目的。
这种简单而有效的工作原理使得砂滤罐成为常见的水处理设备。
不锈钢蒸煮罐机械设备工艺原理
不锈钢蒸煮罐机械设备工艺原理一、简介不锈钢蒸煮罐是一种用于食品加工行业的重要机械设备。
它主要用于蒸煮、灭菌、脱臭、煮沸、浓缩等工艺步骤。
在罐内可通过加入水、蒸汽等方式进行加热保温，使物料达到特定的温度和时间要求，从而达到加工目的。
不锈钢蒸煮罐具有材料耐腐蚀、机械强度高、易清洗、保温性能好、操作简单等优点，因此被广泛应用于食品、饮料、制药等行业。
二、工艺原理不锈钢蒸煮罐的工艺原理主要是通过加热罐内的物料达到加工要求。
具体步骤如下：1.加料：将要加工的物料倒入蒸煮罐内。
2.加水：根据物料的不同要求加入适量的清水，或直接加入蒸汽。
3.减压：打开减压阀，将罐内的空气排出，形成真空状态。
4.加热：通过加热元件，将罐内的物料加热到指定温度。
5.蒸煮：在保持恒温的状态下，将物料进行蒸汽煮沸或加热沸腾。
6.浓缩：将罐内的蒸发汽冷凝器上冷却水减少，让罐内液体发生浓缩，达到蒸煮浓缩的目的。
7.灭菌：在特定温度和时间下灭菌，将物料进行长时间的贮存。
8.冷却：打开冷水阀，让罐内的物料进行快速冷却。
不同的物料加工过程中会有所差异，但总的来说，不锈钢蒸煮罐的加工原理都是以上述步骤为基础的。
三、设计特点不锈钢蒸煮罐的设计特点决定了其在食品加工行业中使用的优越性，具体包括以下几点：1.材质：不锈钢蒸煮罐一般采用304或316L材质，这两种材质耐腐蚀性好，符合食品加工健康要求。
2.双层结构：不锈钢蒸煮罐一般都是双层结构，内层为加工工艺需要的容器，外层为隔热层，可以很好地保持罐内温度。
3.温控系统：不锈钢蒸煮罐配备温控系统，通过控制加热元件的温度，调整罐内物料的加工温度。
4.卫生级别设计：不锈钢蒸煮罐的设计符合GMP标准，易于清洁卫生，保障生产环境健康安全。
四、应用范围不锈钢蒸煮罐是广泛应用于食品、饮料、制药等行业的重要机械设备。
具体应用范围包括：1.食品：用于制作糖果、果酱、糕点、果冻、肉制品等。
2.饮料：用于饮料加工，如果汁、茶叶饮料等的浓缩、加热、灭菌等工艺过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢过滤罐结构及工作原理说明
不锈钢过滤罐采用食品级不锈钢材质，充分的保障了食品工业生产的安全，健康，应用于食品工业超纯水生产设备的预处理阶段。
不锈钢过滤罐结构以及原理
不锈钢过滤罐由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。
无塔供水罐壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了的体积，下腔内安装有反冲洗吸盘。
工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。
大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
不锈钢过滤罐采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。
当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。
当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。
特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。
当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
食品行业不锈钢过滤罐可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。
