CAD坐标系转换在全站仪放样中的运用
CAD坐标系转换在全站仪放样中的运用
摘要：随着科技的高速发展，全站仪作为一种高精密的测角、测距及数据处理的仪器，在施工测量领域运用越来越广泛，工程界对其依赖也越来越多。
CAD是一个功能强大的制图软件，工程制图、编辑上的优势已经让CAD工程领域不可或缺的工具软件。
那么当CAD与全站仪有效结合，能够起到什么样的化学反应呢，本文就此问题展看论述，为简化施工测量流程，提高全站仪的使用效率，提供一个新的方法。
关键词：建筑工程；全站仪；测量；坐标系；CAD使用
施工测量是指为施工所进行的控制、放样和竣工验收等的测量工作。
而在施工测量中，施工放样是最常见也是最重要的工作之一。
施工放样是指按照设计图纸将设计的建筑物位置及高程在地面上标定出来，为建筑施工提供参照点的工作。
一般在放样之前，需要知道放样点位的坐标数据，这些数据的得来主要依靠CAD图纸。
而一般设计施工图纸上的坐标数据主要采用当地的城市坐标系统。
城市坐标系是由于国家控制网的精度只能满足中、小比例尺测图的要求，许多城市为了适应城市规划与建设管理，各类工程的勘察设计、施工和管理、地形图测绘、城镇地籍测量等需要而产生的。
工程测量所用到的坐标数据来源于城市坐标系下，通常数据比较长，而且坐标轴与建筑物轴线方向并不平行，具有一定夹角，无论是记录还是运算起来，都比较麻烦，容易出错；再者全站仪放样过程中，是把图纸上已知的点落到现场中，这意味着操作者要控制棱镜在全站仪视线平行和垂直双方向的移动量，放样一个点的耗时比较长，如果用在建筑底板插筋上，需要把点位落到钢筋上，更加难以拿捏。
如何能简化数据运算过程，更快捷地完成放样工作呢？这是一个很重要问题。
我们知道，工程放样的中心工作是确定设计点的现实位置，我们以二维平面直角坐标系来定义一个点的平面位置。
利用全站仪放样首要工作是建站，建站的过程，实际上就是操作者向全站仪传达坐标系信息的过程，操作者向全站仪解释所处坐标系的信息，包括零点、纵轴，横轴等等，以确保所放样点位处于设计坐标系中。
同样一个点在不同坐标系中有不同的坐标。
那么我们可以通过改变坐标系，来重新获得点的坐标，只要在建站这个环节加以改动，就能放样出实际位置相同的点，并且能够简化数据的记录及运算。
工程放样中，经常要用到坐标的正反算，原因大都是建筑轴线方向与坐标轴方向存在夹角所致，解决这一问题，我们只需假定一个坐标系，让该坐标系与建筑轴线平行，让施工区域内的点和放样基准点全部处于该坐标系下，那么复杂的坐标正反算就转化成简单的加减运算。
我们都学过坐标系转化的计算公式，重新定义坐标系，只要套用公式即可，但是这个公式无论计算还是记忆都比较繁琐。
实际运用有所不便。
CAD制图软件是工程领域的基础软件，其功能强大，在坐标系编辑转化方面有其独特的优势。
UCS是CAD中新建用户坐标系的命令，利用它可以轻松地进行坐标系的定义。
具体运用在全站仪放样数据的编辑方面包括以下几个步骤：
一、复核总平图，确保标注的坐标信息正确。
工程定位的图纸都采用的大都是城市坐标系，总平面图上称之为世界坐标系。
测绘单位提供的控制点也基于城市坐标体系下。
建设单位提供给施工单位的建筑总平面图上一般都可以直接标注坐标信息。
但是谨慎起见，首先复核图纸的准确性，发现不符，需要对图纸进行
调整。
我们要通过缩放、旋转等命令，让标注出来的坐标点与蓝图给出的坐标点
对应起来，我们可以多选几个点标注核对一下误差，一般没有误差或者误差2mm 以内，当然，这一点误差，相对于整个工程来说，可以忽略不计。
整个图纸的坐
标确定后，其中的任意点的坐标我们都可以标注出来，用于放样了。
二、选取坐标轴、零点。
在总平图上选取合适的建筑物边轴线，以及纵横向
边轴线交点。
如果没有交点，可以绘制、延伸轴线以形成交点。
三、建立新坐标系。
以纵横向轴线为坐标轴，上述交点为零点，用UCS命令
建以坐标系，而后给新的坐标系冠以名称并且保存在图纸上（为了下文阐述方便，姑且命名为施工坐标）。
此过程宜使整个建筑物所有轴线处于坐标系第一象限内，这样得出来的数据都是正值，方便计算。
四、坐标转化。
通过上步变换，图纸上就有了两个坐标系，通过UCSⅡ工具
栏（下图）可以方便地在两者之间切换。
这样一来，好处就出现了，当需要把城
市坐标系下的数据转化成施工坐标系下的数据时，只需在城市坐标下将数据输入
到CAD中，而后切换坐标系，重新标注即可获得施工坐标，反之同理。
这其实就
是利用了CAD的数据处理能力，将复杂的计算变成标注。
这种变换坐标系的方式给全站仪放样带来哪些帮助呢？通过分析和思考不难发现，主要
有以下几个：
1、数据运算得到简化，复杂的坐标正反算转化为加减运算，甚至口算，这样现场测量出
来的点位，与设计值的偏差可立即得出，现场立即调整，减少了出错的概率。
同时，由于数
据位数缩短了，在CAD数据录入中更加快捷，效率更高。
2、放样基准点的转化上。
很多全站仪操作者喜欢通过方位角和基准点来建站。
通过
UCSⅡ工具栏和坐标标注命令可以方便的在两个坐标系下转化坐标，基准点坐标的问题解决了，那么之前记录过的方位角还能用么？是不是坐标系变了，就要从新观测方位角呢？答案
是不用，道理很简单，两个坐标系的X轴存在一个夹角，可以通过CAD将两个坐标系的X轴
画出来，然后标注两者的夹角，不同坐标系下，按照这个夹角进行修正即可。
3、如果将建筑轴线提取出来，单独绘制成轴线和坐标数据的图，图上仅仅保留轴线条、
轴线号、轴线间距、轴线坐标（为了避免混淆出错，可仅标注单向坐标，也即是轴线的参数
方程），如下图，某建筑定位轴线，带着这张图结合全站仪放样，一来避免了计算，二来改
放样为测量，只需控制点在轴线上即可，放样速度、放样灵活性、精度得到大幅度提高。
全站仪作为施工测量领域的主力工具，被工程人员所依赖，如何高效、快捷地完成施工
放样工作，是工程测量人员不断追求的目标。
本文结合具体实例，向读者展示了一个不一样
的视角，以内业数据的整理为突破口，展现了如何借助CAD，巧建坐标系，简化数据运算，
使全站仪放样的精度和效率得到显著提升。
给从事工程测量的人员提供了有力的借鉴。
参考文献
[1]逯红英.浅谈AUTOCAD与全站仪结合在工程测量中的应用[C].城市建设与商业网点.2009：78-79
[2]杨进西.CAD在施工中的应用[C].基层建设.2017。
关于全站仪和CAD在工程施工测量中的结合应用
关于全站仪和CAD在工程施工测量中的结合应用摘要：工程测量在工程建设中技术含量相当高的一项工作，需要专业性人才，特别在地势、环境等较复杂情况下尤为重要。
工程测量工作分为内业和外业，即计算与操作，其中计算是工程测量特别关键的一项工作，计算质量的好坏决定着工程质量的好坏。
随着科学技术的进步，由测量仪器本身导致的测量失误率降低了许多，而且现行测量仪器在操作上更加程序、简单化。
因此，测量质量的好坏，关键在计算成果的好坏；而在现实情况下，为减少成本，测量计算工作基本是一个人完成。
而判定一个好的测量工程人员，就是在无多人校核情况下的出错率。
而作为测量工程人员拥有AutoCAD技能+全站仪的测量支持，两者之间的完美结合，在高速铁路、公路测量施工中，大大的降低了出错率。
关键词：全站仪；CAD；工程施工测量；结合应用1、全站仪和Auto CAD的概述随着电子技术和计算机技术日新月异的发展及其在测绘领域的广泛应用，集电子测角、电子测距、数据采集与存储的全站仪已经取代了常规的光学经纬仪和S3光学水准仪。
各测绘仪器厂商生产出各种型号的全站仪，出现了大内存、多功能、防水型、防爆型、电脑型等，全站仪正朝着功能全、效率高、全自动、易操作、体积小、重量轻的方向发展，使野外测绘作业的劳动强度逐渐地减轻，工作效率得到不断提高，测绘技术水平也相应地得到了提升，从根本上更新了测量的观念和理论。
传统的测量方式正逐步被不断涌现的新仪器、新技术、新方法所取代。
目前在建筑工程测量经常采用的仪器就是全站仪。
全站仪是全站型电子速测仪的简称，因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪，又被称为“电子全站仪”是指由电子经纬仪、光电测距仪电子记录器组成。
它除了能自动测距和测角外，还能快速完成一个测站所需完成的各种工作，包括平距、高差、高程、坐标以及放样等方面功能的计算，并且可实现自动测距、自动计算和自动记录的多功能的地面测量仪器。
电子全站仪还可以进行空间数据采集与更新来实现测绘的数字化，它的出现使得测量工作的自动化，全能化变为现实。
CAD文件中的坐标系与坐标转换技巧
CAD文件中的坐标系与坐标转换技巧CAD（Computer-aided design）技术在各个领域中被广泛应用，如建筑设计、工程制图以及机械制造等。
坐标系及坐标转换是CAD设计中非常重要的概念和技巧，它们对于准确描述和定位图形对象起着关键的作用。
本文将介绍CAD文件中的坐标系概念、坐标转换的基本原理与方法，并提供一些实际应用中的技巧与案例。
一、CAD文件中的坐标系在CAD设计中，坐标系是一种用于描述和定位图形对象的坐标系统。
它通常由原点、坐标轴和单位组成。
原点是坐标系的起始位置，坐标轴是沿着特定方向延伸的直线，用于表示位置和方向。
单位是用来衡量距离或长度的标准，如毫米、英尺或像素。
CAD文件中的坐标系通常是二维的，由水平和垂直两个坐标轴组成。
在三维CAD设计中，还会增加一根垂直于平面的Z轴，用于表示高度或深度。
坐标系在CAD设计中的作用是确定和定位图形对象的位置和方向。
通过坐标系，我们可以准确地测量、绘制和编辑CAD图纸中的各个元素，例如线条、多边形和曲线等。
在CAD软件中，我们可以选择不同的坐标系来适应不同的设计需求，例如选择世界坐标系或用户定义的本地坐标系。
二、坐标转换的基本原理与方法在CAD设计中，由于不同CAD软件和不同设计环境的差异，可能存在坐标系的不一致性或需要进行坐标转换的情况。
坐标转换是将一个坐标系中的点映射为另一个坐标系中的点，以实现不同坐标系之间的数据交换和协调。
常见的坐标转换方法有以下几种：1. 平移变换：平移变换是指通过平移坐标轴的位置来实现坐标转换。
通过平移变换，我们可以将一个坐标系中的点移动到另一个坐标系中的位置。
平移变换的基本原理是根据两个坐标系的原点之间的距离，将一个坐标系中的点沿着相同方向和距离平移。
在CAD软件中，我们可以通过指定平移向量或指定参考点来进行平移变换。
2. 缩放变换：缩放变换是指通过改变坐标轴的标度比例来实现坐标转换。
通过缩放变换，我们可以将一个坐标系中的点按照一定的比例映射到另一个坐标系中。

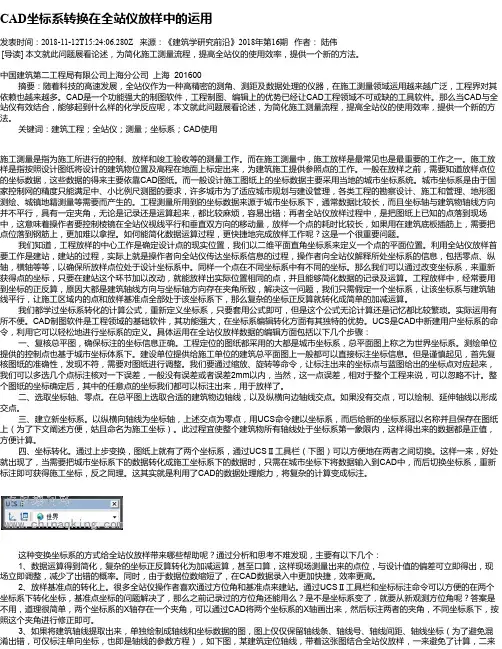

CAD坐标系转换在全站仪放样中的运用
CAD坐标系转换在全站仪放样中的运用发表时间：2018-11-12T15:24:06.280Z 来源：《建筑学研究前沿》2018年第16期作者：陆伟[导读] 本文就此问题展看论述，为简化施工测量流程，提高全站仪的使用效率，提供一个新的方法。
中国建筑第二工程局有限公司上海分公司上海 201600摘要：随着科技的高速发展，全站仪作为一种高精密的测角、测距及数据处理的仪器，在施工测量领域运用越来越广泛，工程界对其依赖也越来越多。
CAD是一个功能强大的制图软件，工程制图、编辑上的优势已经让CAD工程领域不可或缺的工具软件。
那么当CAD与全站仪有效结合，能够起到什么样的化学反应呢，本文就此问题展看论述，为简化施工测量流程，提高全站仪的使用效率，提供一个新的方法。
关键词：建筑工程；全站仪；测量；坐标系；CAD使用施工测量是指为施工所进行的控制、放样和竣工验收等的测量工作。
而在施工测量中，施工放样是最常见也是最重要的工作之一。
施工放样是指按照设计图纸将设计的建筑物位置及高程在地面上标定出来，为建筑施工提供参照点的工作。
一般在放样之前，需要知道放样点位的坐标数据，这些数据的得来主要依靠CAD图纸。
而一般设计施工图纸上的坐标数据主要采用当地的城市坐标系统。
城市坐标系是由于国家控制网的精度只能满足中、小比例尺测图的要求，许多城市为了适应城市规划与建设管理，各类工程的勘察设计、施工和管理、地形图测绘、城镇地籍测量等需要而产生的。
工程测量所用到的坐标数据来源于城市坐标系下，通常数据比较长，而且坐标轴与建筑物轴线方向并不平行，具有一定夹角，无论是记录还是运算起来，都比较麻烦，容易出错；再者全站仪放样过程中，是把图纸上已知的点落到现场中，这意味着操作者要控制棱镜在全站仪视线平行和垂直双方向的移动量，放样一个点的耗时比较长，如果用在建筑底板插筋上，需要把点位落到钢筋上，更加难以拿捏。
如何能简化数据运算过程，更快捷地完成放样工作呢？这是一个很重要问题。
全站仪放样CAD坐标快速转换
全站仪放样CAD坐标快速转换
1、已知两个点的平面坐标（X,Y）
2、选择画直线（Line）命令，
3、输入第一个点的坐标“Y1*1000,X1*1000”回车;
4、输入“#”回车;
5、输入第二个点的坐标“Y2*1000,X2*1000”回车;
6、选择“Move”移动命令，选中整个施工图，基点选择已知坐标
两个点的其中一点，将其移到对应的坐标点位置，量取角度，选择旋转命令至另一个坐标点对应；
7、输入“zbbz”命令，点取第三已知坐标点标注坐标，复核是否
准确，如准确，即坐标系转换完成；
8、输入“zbbz”命令，可以标注任意一个点的坐标。
9、若输入“zbbz”命令，显示未知命令，可能没有“zbbz.VLX”
文件，需要“zbbz.VLX”文件的可以点击下载附件。
zbbz.VLX
附件：。
房建工程知识：AUTOCAD技术在全站仪测量中的应用.doc
房建工程知识：AUTOCAD技术在全站仪测量中的应用
是国内超大型的工程类远程教育基地，凭借其多年辅导经验，聘请国内权威考试辅导专家，依托专业、庞大的教学服务团队，采用高清课件、移动课堂等先进教学方式，强力推出一级建造师、二级建造师、造价工程师、监理工程师、房地产估价师、安全工程师、咨询工程师等网上辅导课程，点击了解课程详情
1、在AUTOCAD中建立测量坐标系：纵坐标为X轴，横坐标为Y轴，使其与设计坐标系一致。
2、按比例正确绘制工程测量平面图或使用设计单位提供的电子版图纸。
3、依据建设单位提供的前视点和后视点在施工现场对待测设点进行定位。
4、使用AUTOCAD图形计算功能获取施工图中不明确的放样点的坐标值（通过查询命令直接得出），使用全站仪坐标放样功能进行定位。
5、对多角度圆弧形曲线可在AUTOCAD中绘制出起点坐标、曲线半径、方位角、终点坐标采用全站仪极坐标放样功能进行定位。
6、编辑、储存测量数据。

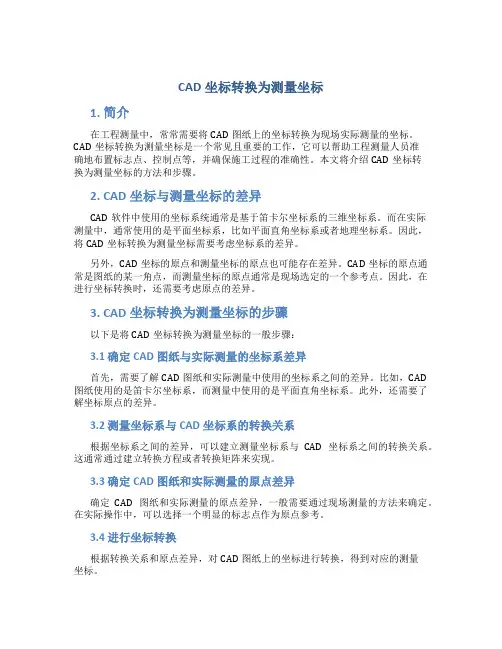

cad坐标转换为测量坐标
