全站仪现场放线流程PPT
全站仪现场放线流程
》》
?长沙梅?溪湖国际?文化中?心项?目
?目录1
仪器?及放线?工具
2全站仪的使?用
3现场放线
仪器?及放线?工具
全站仪，全站仪脚架，棱镜，棱镜?支架
仪器?
放线?工具卷尺，?小刷?子，细铁钉，油性记号笔，油灰?刀，
?手电筒
仪器?及放线?工具
全站仪棱镜
?木脚架铝脚架
仪器?及放线?工具
卷尺油性记号笔油灰?刀
全站仪的使?用
1全站仪功能简介
2全站仪使?用步骤
3全站仪放线的优势
4全站仪放线的误差及减?小误差的?方法
全站仪功能简介
提?手
望远镜调焦旋钮
望远镜?目镜 ?气泡调节旋钮 USB 通讯接?口
脚螺旋 粗瞄
竖直制微动 ?长?水准?气泡 电池仓 ?水平制微动 基座
显示屏和?面板
详细参数产品特征
ZT15系列列全站仪(ZT15/ZT15R)是中纬全新推出的
智能型全站仪，是中纬针对全球市场设计的更更贴
近?大众测量量的全站仪。ZT15系列列全站仪拥有中纬
全站仪?一贯的?高品质、?高精度技术特?色，采?用全
新的机身架构，全新的瑞?士EDM和软件系统，价
格更更低，更更适合?广?大?工程?用户。
全站仪的使?用步骤
1、旋紧中?心连接旋钮，将仪器?固定到脚架上。顾及到观测姿势和舒适性，调节三脚架腿到合适的?高度，将脚架置于地?面标志点上?方，尽可能将脚架?面中?心对准该点。
2、打开仪器?，如果倾斜补偿器?打开，激光对中器?会?自动打开，然后对中/整平界?面会出现。
全站仪的使?用步骤
3、移动脚架腿，并转动基座脚螺旋，使激光对准地?面点，伸缩脚架腿整平圆?水准器?
全站仪的使?用步骤
4、旋转照准部，使?长?水准器?平?行行于两个整平旋钮的连线，调节脚螺旋使?长?水准?气泡居中。旋转90 °，到垂直于刚才的?方向，转动3个脚螺旋使第?二个轴向（垂直于第?一个轴向）的?长?水准?气泡居中，电?子?水准器?数值接近0。
5、移动三脚架上的基座，将仪器?精确对准地?面点，然后旋紧中?心螺旋。
6、重复第四步和第五步直到完成对中整平。
全站仪的放样?方式1
极坐标放样
2正交放样
3笛卡尔坐标放样
极坐标放样
PO 仪器?测站P1 当前位置P2 待放样点a- dHd 平距差b+ dHz ?方向差 c+ dH
1
极坐标放样
2正交放样
正交放样PO 仪器?测站
P1 当前位置
P2 待放样点
d1- d纵向纵向距离差d2+ d横向横向距离差d3+ dH?高差
3笛卡尔坐标放样
笛卡尔坐标放样PO 仪器?测站
P1 当前位置
P2 待放样点
a dY 东坐标差
b dX 北北坐标差
c dH?高差
全站仪放线的优势
在装饰?工程施?工中，放线精度的?高低直接影响到后续?工序的施?工，现如今施?工现场?大部分放线仍采?用红外线?水平仪，此仪器?只适?用于短距离内的放线，随着距离的增加，精度逐渐降低。
相?比于红外线?水平仪，全站仪放线具有如下优势：
1.测量量模式多样（距离、?角度、悬?高、?面积测量量等），能够满?足不不同形式的测量量与放样施?工。
2.数据处理理速度快、精度?高，事先将数据导?入全站仪中，在测量量或放样过程中直接调?用相关数据，?方便便快捷，且全站仪?自身带有数据处理理系统，可以快速?而准确地对空间数据进?行行处理理，计算出放样点的?方位?角与该点到测站点的距离。其次，全站仪的有效测距可达百?米，不不必担?心因距离过?大?而导致精度降低。
3.受?干扰因素少，只要仪器?能看到棱镜，且脚架稳固，全转仪都可以照常?工作。
全站仪放线的优势
4.测距的?自动与快速性。全站仪能够?自动读出距离数值，只要将棱镜对准全站仪的镜头，全站仪便便可很快读出实测的距离，同时?比较它?自动计算出的理理论上的数据，并在屏幕上显示出两者的差值，从?而可以判断棱镜应向哪个?方向再移动多少距离。到显示的距离差值为0时，表明那时棱镜所在的位置就是要放样点的实际位置。
5.定?方位?角的快捷性。全站仪能根据输?入点的坐标值计算出放样点的?方位?角，并能显示?目前镜头?方向与计算?方位?角的差值，只要将这个差值调为0，就定下了了要放样点的?方向，然后就可进?行行测距定位。
6.由于所有的计算是由全站仪?自动完成，所以放线过程中不不会受到参与者个?人的主观影响。
全站仪放线误差及减?小误差
全站仪放线误差的主要原因有（不不考虑仪器?本身误差）：
1.安置仪器?与建站误差：此误差主要由对中整平产?生的误差。
减少误差?方法：仪器?调平、对中要反复进?行行，对中需要有?一个?人看地上的光斑指挥移动仪器?的?人进?行行移动。
2.测?角误差：?角度?一定要调到3″以内，放远处的点尽量量调到0″。
3.测距误差：?一般都是1mm以内。地?面环境会影响测距，所以地?面?一定要?干燥平整。
4.放样点标定误差：这种出差是随机的，原因很多，如记号笔过粗，测量量?人员不不够细?心等。减少误差的?方法：放线时要认真负责，两?人要相互配合，发现问题及时提出并改正，?用钢卷尺对放样点进?行行复合。
3
4
2
1复合?土建移交控制点是否正确，确定?无误后根据?土建移交基准点对现场各区域放线。
?水平线
主要针对造型复杂区域，?工?人很难准确放出完成?面线，使?用全站仪更更加准确。
对于各独?立空间的机电末端点位，我们同样使?用了了全站仪放线，使整个空间更更协调统?一。
根据图纸以及?土建结构对?土建移交轴线进?行行复合，确定?无误后对现场各区域放线。
轴线
完成?面线
机电定位
现场放线
全站仪的放线过程完整版
全站仪的放线过程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪的放线过程学习的来 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理
全站仪操作步骤
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键 , ▲▼——光标上下移动、翻屏键， F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B：测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B，放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。
全站仪坐标计算公式[1]共16页文档
全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角∠ AOB ， 则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水 平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置 盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。
3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水 平角和平距。则有： 方位角： 坐标： 若输入：测站 S 高程，测得：仪器高 i ，棱镜高 v ，平距，竖直角，则有： 高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v ——瞄准后视点 B ，将水平度盘读数设置为——瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。 4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。
全站仪的放线大概原理过程
全站仪的放线大概原理过程 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠AOB ，则： 1）当精度要求不高时： 瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。 2）当精度要求高时：——可用测回法（method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。 2、距离测量（distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般：PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（PPM ）（乘常数）的设置。 输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。 （1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（MEAS ）。 3、坐标测量（coordinate measurement ） （1）功能：可测量目标点的三维坐标（X ，Y ，H ）。 （2）测量原理

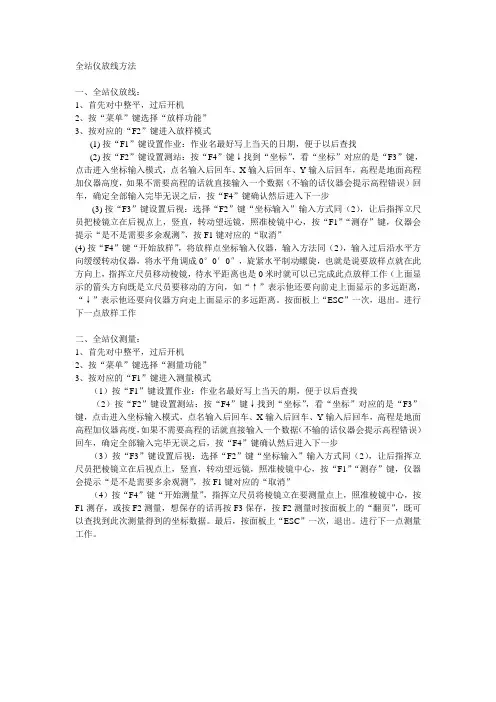

全站仪放线方法
全站仪放线方法 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
全站仪放线方法 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1) 按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2) 按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3) 按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” (4) 按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按 “F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” （4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
全站仪坐标测量方法步骤完整版
全站仪坐标测量方法步 骤 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪坐标测量方法步骤 1、架设仪器，对中、调平。 2、按“菜单（MENU）”键，后显示“数据采集”，按“F1”后，出现选择文件，按“F1”输入“文件名”后按“回车”。 3、按“F1`”测站点输入，输入点号、仪器高后，显示测站，再按“测站”后出现坐标输入，输入坐标后按回车键，出现“记录”，此时有个选择对话框，“是”与“否”，这时按“是”以保存，完成整个测站点的输入。 4、显示菜单里有个“后视”，按F2键输入点号棱镜镜高，按“后视---F4键”显示“AE/AZ”按“F3”键输入坐标，坐标输入完成后，出现“后视点号与镜高”，对准后视棱镜，按测量，显示“斜距”与“坐标”，按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视”，按“前视”输入“棱镜高”后按测量，就可以测到“前视点的坐标”。如果接下来还要测其它的点，按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动，再输入镜高，后按“同前”就可以测到其它点了。……如果镜高与之前一致，直接按同前。 这样就完成了整个数据采集。1）水平角测量 （1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。 （2）设置A方向的水平度盘读数为0°00′00″。 （3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。 2）距离测量 （1）设置棱镜常数 测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。 （2）设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测

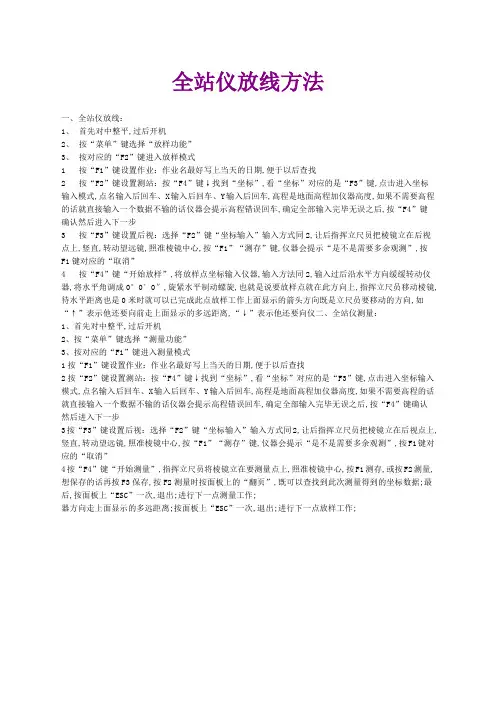

全站仪放线方法
