低压开关柜小三箱实训项目指导手册
低压配电柜操作指导书
低压配电柜操作指导书（需接管验收后修改）目的正确操作低压配电柜，保证人身及设备安全，保证大厦正常供电，避免误操作造成人身及设备事故，避免大面积停电。
使用范围适用于配电室内低压配电柜的日常运行维护及停、送电操作。
职责1.2 专业主管定期检查设备运行情况，及审查值班记录，发布倒闸操作命令。
1.3 值班员每日整点巡视、记录配电室内各种设备的运行状况，做好值班记录，执行上级的操作命令，搞好配电室卫生。
工作程序1.4 准备工作（停电操作时）1.4.1由专业主管或领班讲明本次工作内容，由该班值班员根据工作内容填写《倒闸操作票》或在《值班记录薄》上做扼要记录。
1.5 操作方式及要求；1.5.1在对整个低压柜进行维修清扫时应填写《倒闸操作票》，并在《值班记录簿》中作记录，工作完成后在《设备检修记录表》上做记录。
在做局部停、送电工作时应在《值班记录薄》的操作记录中记录清楚。
1.5.2操作时要穿绝缘鞋，并由两名电工在场，一名操作一名监护。
其中对设备较熟悉者做监护，操作人和监护人应先在模拟盘上对所填写的操作项目认真核对，执行监护。
1.5.3对低压柜全部进行停、送电时，应将联络开关445、467放在手动位置，并先停电容器后停其它各分路开关，最后再停401、402、403、404这四路低压开关。
送电时与此顺序相反。
1.6 注意事项1.6.1局部停电检修时，应确定要停电的范围，并填写《变电所配电室工作票》，避免造成大面积停电。
停电检修时应提前通知客户服务处向客户打招呼，避免给客人造成不必要的损失。
1.7 巡查制度1.7.1每值应对以下内容进行巡视检查：各项仪表指示是否正常；电路中各个连接点有无过热、发红、变色的现象；三相电流是否平衡；三相电压是否正常；各种低压电器有无异常声音及气味；空气开关、交流接触器的灭弧罩是否完好；配电装置及低压电器表面否清洁；电路器外壳有无凹凸不平及鼓肚现象，电路器有无异常声响，操作、维修通道是否保持通畅；接地线是否良好；母线运行是否正常，有无异常声响。
MNS低压抽屉柜技术手册

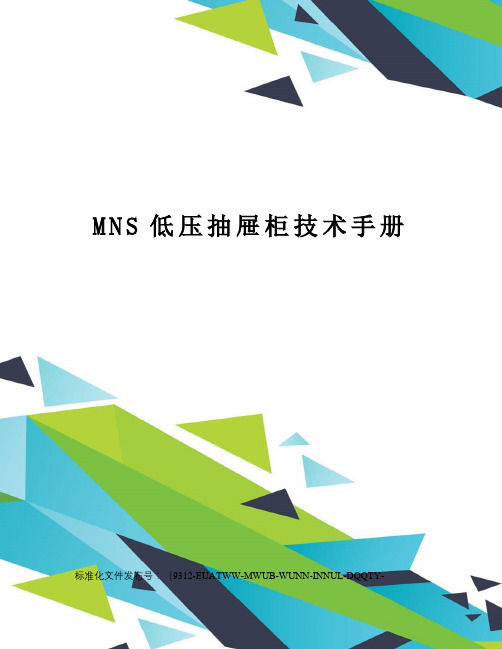

M N S低压抽屉柜技术手册标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-XXXXXXXX MNS低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。
开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。
开关柜必须安装在适合的室内环境中。
对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。
禁止把开关柜置于超出其额定负载的情况下运行。
必须注意开关柜上的任何带电危险标记。
对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。
应把本手册放在可以方便拿到的地方。
应由专业人员负责电气设备的安全管理。
XXXXXX保留对本手册中的数据进行更改的权利，且可能不进行事先的通知。
目录1总则概述标准与规范使用条件2 结构形式与技术参数电气数据防护等级结构形式结构形式概述抽出式开关柜母线系统抽屉单元PC柜无功功率补偿柜进出线电缆室外形尺寸与重量插拔式/固定式开关柜母线系统功能单元PC和无功功率补偿柜进出线电缆室外形尺寸与重量3 主要电气元件介绍一次回路二次回路4 主结线方案5 运输与保管运输交货与中间保管6 基础与现场安装安装现场的一般要求配电室平面布置方案开关柜的基础以配电室地板作为基础混凝土地坪上的基础框架电缆沟施工开关柜的安装母线的安装电力电缆和控制电缆的安装开关柜的接地安装的收尾7 开关柜的运行起动前的准备工作起动开关柜的操作框架式断路器的操作抽屉式开关柜的操作8E/4和8E/2抽屉单元的操作8E、16E、24E抽屉单元的操作横刀熔单元的操作插拔式开关柜的操作8 维护检查保养损坏元件的更换9 备品备件和专用工具10 订货须知1． 总则 概述山东泰莱电气有限公司生产的MNS 型低压开关设备MNS 是采用标准模件、由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。
低压配电柜操作作业指导书
一、目的
保证配电柜正常运行，确保供电正常。
二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前，操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作
3.3.1当变压器供电时，AA1柜进线总开关的分闸指示灯亮。
A.按下进线总开关合闸按钮，合闸指示灯亮。
B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置，各负荷开关指示灯亮。
3.4停电操作
3.4.1把所有负荷开关扳到相应位置，并检查指示灯是否灭掉。
3.4.2按下母线开关柜开关分闸按钮，分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“O”位置。
3.4.4按下进线总开关分闸按钮，分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常，并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行，挂上“有人工作，严禁合闸”标识，并且挂好接地线，有一人监护才能够进行。
检修完毕，拆除接地线，检查柜内没有工具及其它零配件，正常后方可进行规定程序送电。
四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。
400V低压开关柜电气试验作业指导书
400V低压开关柜电气试验作业指导书编制:审核:批准：2019年10月15日发布2019年10月15日实施1.目的为保证低压开关柜试验的安全和试验质量，特制定本规定。
2.范围本规范仅适用于公司所生产的GGD、GCK、GCS、MNS等开关柜试验工作。
3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。
4.工作装备4.1试验必备设备5.工作内容5.1准备工作5柜间连线柜间连线甩线接线完毕6电源线铜排的二次电源线压接齐全、正确5.1.2查看预览图纸准备试验记录5.1.2.1看技术说明是否对该项目有特殊要求。
5.1.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置。
5.1.2.3看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送。
5.1.2.4看整个图纸的二次原理图，根据原理图做出相对应的试验记录。
试验2、每一相和连接到裸露导电部件地上所有其他相之间2500v无击穿闪络现象3、带电部件和用金属箔裹缠的绝缘手柄之间3750V无击穿闪络现象未拆，隔离未分，保险未分（在耐压进行时看仪表门上的指示灯是否亮来判断保险是否断开，然后填写试验记录。
回路电阻的测试1、把断路器合上，抽屉摇到工作位置，把回路电阻测试仪的红黑色夹子分别夹在断路器的上下口后，启动回路电阻测试仪R<100µΩ为合格。
2、测电阻时，把一个夹子夹在被测锁上另一个夹子夹在接地排上，启动回路电阻测试仪，电阻R<100µΩ为合格测电阻时回路电阻回路电阻测试仪无报警现象，电阻R<100µΩ为合格1、测电阻是一次回路抽屉接插件的接触后的回路电阻，还有凡是操作人能接触到的地方是否接地可靠。
2、抽屉柜测电阻发生报警的，有可能是抽屉未在工作位置、合位，或者是未连一次线、抽屉未与一次铜排接触上。
低压开关柜运行维护及检修作业指导书
低压开关柜运行维护及检修作业指导书低压开关柜运行维护及检修作业指导书目录：1.引言2.安全要求2.1 个人安全要求2.2 设备安全要求3.运行维护3.1 运行要求3.2 运行操作步骤3.3 巡检及记录4.维护作业4.1 维护计划4.2 维护操作步骤4.3 维护记录5.检修作业5.1 检修计划5.2 检修操作步骤5.3 检修记录6.附件1.引言本文档为低压开关柜运行维护及检修作业指导书，旨在为操作人员提供详细指导。
操作人员应仔细阅读并遵循本指导书的要求，确保工作安全，保证低压开关柜的正常运行。
2.安全要求2.1 个人安全要求- 操作人员应具备相关的资格和培训，熟悉低压开关柜的操作规程和安全要求；- 操作人员应全程穿戴符合安全要求的个人防护装备；- 在操作前，必须对相关设备进行仔细检查，确保设备安全可靠；- 操作过程中要尽量避免单食或单人作业，严禁操作上长时间无人监控；- 发生事故或异常情况时，应立即停止作业并报告相关人员。
2.2 设备安全要求- 低压开关柜运行期间，保持良好的通风和散热；- 切勿将外界物体放入低压开关柜内，以防堵塞；- 确保低压开关柜周围无其他危险物品，保持通道畅通；- 定期检查低压开关柜的接地情况，确保安全接地良好；- 在进行维护和检修作业前，必须切断电源并进行有效的解体措施；- 严禁擅自对低压开关柜进行改动或修理，如需更换零部件，必须使用合格的替换件。
3.运行维护3.1 运行要求- 手动操作低压开关柜时，要轻拿轻放，操作平稳；- 运行过程中要注意观察运行情况，如发现运行异常应立即停止运行；- 严禁超负荷使用低压开关柜；- 运行结束后，要清理低压开关柜周围环境。
3.2 运行操作步骤1.确保低压开关柜处于断电状态；2.操作人员穿戴好个人防护装备；3.打开低压开关柜门，检查开关柜内部是否有异物或损坏情况；4.开启电源，进行运行操作；5.监控低压开关柜运行情况，及时发现运行异常并停止运行；6.运行结束后，切断电源，关闭低压开关柜门。
配电柜 低压配电柜作业指导书
配电柜低压配电柜作业指导书配电柜低压配电柜作业指导书配电柜1目的规范MNS低压配电柜的操作、维护和保养。
2适用范围为了保证对低压配电柜进行正确、安全操作与维护保养，制定本文件。
本文规定了MNS低压配电柜的操作、维护和保养步骤。
本文件适用于兰州输气分公司压缩机站场使用的低压配电柜操作、维护保养。
3职责3.1输气站负责对本站所管辖的低压配电柜进行日常操作。
3.2维抢修中心负责对低压配电柜定期进行维护保养。
3.3供应站负责购买维护保养低压配电柜所需的专用工具及备品备件,消防检测宾馆饭店消防要求。
3.4生产科负责安排、指导电气春检工作。
4工作程序配电柜注:以下内容涉及的操作必须由操作人和监护人两人进行，且必须持有进网电工作业许可证。
4.1MasterpactMT断路器操作4.1.1站内低压进线有两个回路，分别是发电机进线和市电进线(涩北站为两路发电机进线)，采用MasterpactMT断路器进行分合闸操作。
4.1.2MasterpactMT断路器为弹簧储能开关，操作人站在绝缘板上，在监护人的监护下，按下黑色合闸按钮，即可将断路器合上，按下红色分闸按钮即可将断路器断开。
4.1.3断路器有两种储能方式，分别是手动储能:拉下手柄6次直到听到"啪嗒"声和自动储能:断路器在每次合闸后弹簧自动再储能。
断路器是否储能可观察柜子上储能指示黄灯是否亮起，亮起说明弹簧储能已完毕。
4.1.4Micrologic6.0A是MasterpactMT断路器的控制单元，用来设定断路一般出厂已设定好)，并可用来观察断路器三相电流值等。
器的一些重要参数(4.2MNS抽屉式开关操作配电柜4.2.1合闸:向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。
4.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。
4.2.3开关有连接位置(电源和负载接通)、分断位置(电源和负载断开)、试验位置(主回路断开，只接通控制回路)、移动位置(可将抽屉拉出)等。
低压配电柜操作作业指导书(正式)
低压配电柜操作作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
1.目的规范操作程序，保障安全，确保供配电系统正常工作。
2.范围适用于XX花园管理处。
3.方法和过程控制3.1停电倒闸操作3.1.1严格执行电业倒闸操作规程3.1.2按逆时针方向旋转90度断开所有负荷开关.3.1.3按联络开关分闸按钮断开联络开关.3.1.4按低压进线总开关分闸按钮断开电源.3.1.5用测试良好的验电器验电3.1.6确认无电后，装设接地线，在低压进线总开关上悬挂"严禁合闸"标示牌.3.2送电3.2.1当1#变压器供电，2#变压器备用时，首先检查接地线是否拆除，2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.3.2.3送电时顺序与倒闸顺序相反.3.2.4当2#变压器供电，1#变压器备用时以上同.3.2.5两台变压器同时供电时，把联络柜上转换开关拔至停止位置，断开联络开关，挂上"严禁合闸"标示牌.4.质量记录表格XXWY7.5-S01-F7《电力运行记录表》请在这里输入公司或组织的名字Please enter the name of the company or organization here。
低压成套开关设备总装工艺作业指导书
低压成套开关设备总装工艺作业指导书1.适用范围本规范适用于低压开关柜、低压无功功率补偿装置系列产品的组装工艺管理。
2.总装准备2.1首先认真熟悉装配制造规范，一次、二次施工图，并看懂熟记备注细则。
2.2根据图纸及说明细则，对照总装制造规范与元器件清单是否一致。
2.3领取所有元器件、辅助件，并认真检查，核对其型号、规格、数量是否符合图纸设计提出的要求，电气元器件应质量良好，外观完好，且附件齐全无损。
2.4检查所有元器件、零部件、辅助件、外购件的合格证，说明书是否齐全。
主要元器件应为厂方分承包方产品，成套配件应齐全。
2.5检查柜体符合技术要求。
2.5.1柜面开孔符合施工图中元器件安装要求。
2.5.2安装板满足安装条件、设置大小及冲孔符合安装要求。
2.5.3配线固定点选择适应布线要求，过门线固定架是否符合要求。
2.5.4成批成套的柜体表面涂漆颜色一致，无脱漆和划痕，从直观上看无严重缺陷。
2.5.5接地措施完善。
2.5.6所有操作工具齐备。
3.总装工艺过程3.1屏面元件及仪表的安装根据二次施工图中电流表,电压表及其它仪表的型号规格安装,在图纸标定的各自位置的安装孔中,校正水平、调正并固定好。
3.2电气元器件安装3.2.1万能式低压断路器（1）架式低压断路器相对比较重，一般宜安于屏后的下方，并应采用机械强度较大的角钢作为安装板。
（2）将开关体按使用说明书的要求装置在开关柜底座里，摇动操作手柄使本体能在导轨中前后滑动，开关的三相主触头及辅助电路的滑动触头能随之接通与断开，使接通、试验、断开三个位置符合说明书要求。
（3）应通电检查各脱扣器是否灵活，合、分闸是否灵活可靠。
3.2.2塑料外壳式低压断路器（1）塑料外壳式低压断路器打开外壳才能进行安装，要防止外壳的机械损坏，它的接线通过接线螺杆实现，应注意其接线螺杆与屏板孔的爬电距离，避免造成绝缘强度不够而短路。
断路器上端留有足够的飞弧距离，最小飞弧距离见下表：(2)塑壳断路器进线端的相间隔弧板必须装牢固，以免在合闸或承受短路电流时造成相间飞弧故障。
低压开关柜检修作业指导书
低压开关柜检修作业指导书目次1. 适用范围 (2)2. 规范性引用文件 (2)3. 编制依据 (3)4. 低压开关柜检修作业指导书 (3)4.1. 准备工作 (3)4.2. 检修技术标准 (4)4.3. 检修步骤 (11)4.4. 安全风险点及卡控措施 (12)4.5. 安全注意事项 (12)1.适用范围本指导书适用于供电段管内电力低压开关柜的安装、检修和常见问题处理。
2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。
《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。
4.低压开关柜检修作业指导书4.1.准备工作4.1.1.检修人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.检修工器具序号名称准备数量准备情况1 个人工具1套2 作业工具包1套3 绝缘工具1套4 测量工具1套5 线手套1双6 接地电阻测试仪+++1台7 兆欧表1台8 万用表1台4.1.3.材料准备序号工具名称型号单位数量备注1 弹簧销、开口销个若干2 垫圈个若干各种型号都备有3 螺栓套若干各种型号都备有4 指示灯红、黄、绿个若干需预检5 按钮米若干需预检6 油漆KG 若干需预检7 中性凡士林KG 若干需预检4.1.4.检修作业准备序号工作内容作业准备要求责任人备注1 提报月、日计划1.每周四12点前提报次周计划；2.提前3日打提报日计划。
低压开关柜试验作业指导书
低压开关柜试验作业指导书2018 年 09 月1、目的为了保证低压开关柜抽检试验过程受控，实现检验结果的有效性和正确性，特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的400V低压开关柜产品的抽检工作。
3、规范性引用文件GB 7251.1-2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB 7251.12-2013 低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB 14048.1-2006 低压开关设备和控制设备第1部分：总则GB 14048.2-2008 低压开关设备和控制设备第2部分：断路器GB 14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T 15576-2008 低压成套无功功率补偿装置GB/T 10233-2016 低压成套开关设备和电控设备基本试验方法4、试验项目、试验环境及所依据标准低压开关柜试验抽检项目、抽检内容、要求及判据依据见表1表1低压开关柜试验项目及所依据标准5、试验方法及结果判定5.1 布线、操作性能和功能检查1.检查设备中的元件、器件安装接线应牢固、端正、正确，应符合图样及相应的标准要求。
2.设备的铭牌及标志应正确、清晰、齐全，且易于识别，安装位置正确。
3.除非成套设备制造商与用户之间另有协议，否则地面安装的成套设备的易接近性要求如下:——端子，不包括保护导体端子，应位于成套设备的基础面上方至少0.2m，并且端子的位置应使电缆易于与其连接。
——由操作人员观察的指示仪表应安装在成套设备基础面上方0.2 m~2.2 m之间。
——操作器件，如手柄、按钮或类似器件，应安装在易于操作的高度上;这就是说，其中心线一般应在成套设备基础面上0.2m~2m之间。
不经常操作的器件，如每月少于一次，可以装在高度达2.2m处。
——紧急开关器件的操作机构，在成套设备基础面上0.8 m~1.6 m之间应是易于接近的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小三箱的设计
一、实训目的
学会设计一台配电小三箱和照明小三箱
二、实训任务
1、学会根据图纸出材料单
2、学会根据图纸和材料设计小三箱的壳体和产品铭牌图。
3、学会设计小三箱的电气生产图
三、实训要求
1：能正确识读电气系统图和原理图，根据电路图，绘制元器件安装布置图。
2：熟练运用CAD软件。
3：能正确使用产品选型手册。
四、应知
1.基本的电气元件符号。
2.主要元器件的功能、外形。
应会
1、能正确识图配线。
2、能熟练操作CAD软件。
3、根据图纸选择元器件。
五、建议课时
20课时
你可能需要获得以下的资讯，才能更好地完成实训任务…………………………………………………………………………………
六、相关理论知识
小三箱主要包括：动力箱、照明箱、计量箱。
★说明：端子箱、信号箱、控制箱、插座箱属于动力箱类别；用户箱属于照明箱类别；
电表箱属于计量箱类别。
这类非标的所有小箱体均称之为小三箱。
控制箱照明箱
计量箱
七、设计的流程
1、销售部下发的图纸
2、根据图纸设计出材料单
3、根据图纸及材料单设计出壳体图
1）按照1:1的尺寸在CAD画出元件布置图
2）根据元件布置图设计出壳体
3）制作要求
4）制作说明
4、根据原始图纸及材料单设计出生产图
例题二
1、销售部下发的图纸
2、根据图纸设计出材料单
3、根据图纸及材料单设计出壳体图
1）按照1:1的尺寸在CAD画出元件布置图
2）根据元件布置图设计出壳体
3）制作要求
4）制作说明
4、根据原始图纸及材料单设计出生产图
七、练习
根据下列图纸设计出该小三箱的材料单，壳体图及生产图。
