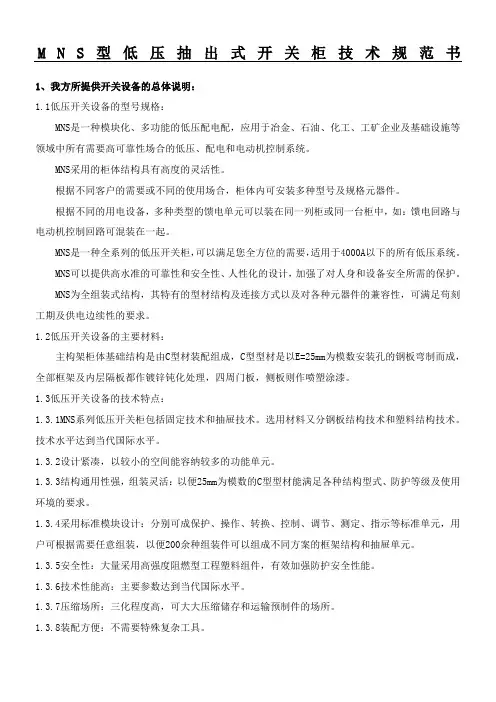

MNS型低压抽出式开关柜技术经验规范手册
M N S型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6技术性能高：主要参数达到当代国际水平。
1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8装配方便：不需要特殊复杂工具。
0.4kV低压开关柜安装作业指导书
0.4kV 低压开关柜安装作业指导书1 适用范围 1. 1 电压等级 0.4kV 。
1.2 电气类别低压开关柜的安装。
2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图4 安全风险辨析与预控4.1 0.4kV低压开关柜安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与 0.4kV 低压开关柜安装作业相关联的《电网建设安全施工作业票》（编码： KGGAZ-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1 作业任务安全基准风险指南5 作业准备5. 1 作业前施工条件表 5.1 作业前施工条件5. 2 人员、主要工器具及仪器仪表配置表 5.2 人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4 作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5 施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行 100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于 50%；公司对单位工程组织检查，抽检比例不宜低于 20%。
低压开关柜的电气设计
低压开关柜的电气设计低压开关柜的主回路每种型号的低压开关柜，都由受电柜（进线柜）、计量柜、联络柜、双电源互投柜、馈电柜和电动机控制中心（MCC：）、无功补偿柜等组成。
以下以MNS抽出式低压开关柜为例，对低压开关柜的各种主回路进行归类说明（见CAD图纸）低压开关柜的辅助回路低压开关柜中的辅助电路主要有断路器操作控制电路、测量（计量）电路、电动机（不可逆和可逆）控制电路、双电源互投控制电路等。
低压开关柜设计中应注意的事项1）必须明确系统的进出线方式，如：（a）母线上进（侧进）电缆下出；（b）母线下进电缆下出;（c）电缆下进电缆下出；（d）电缆上进电缆上出。
2）必须明确系统中所有开关柜的排列顺序和操作面方向，搞清楚是靠墙（靠墙的开关柜要考虑安装和检修）还是离墙安装？3）设计时要保证系统图上的外形尺寸和平面布置图上的外形尺寸一致,并考虑各柜的安装空间是否够用？4）系统中有母线桥的情况，要考虑母线桥的走向与系统进出线方式有无冲突,并考虑母线桥进出线位置有无困难？5）设计时要考虑面板和测控板布局合理，要保证相同容量的回路或其备用回路的互换性。
6）抽屉内装塑壳断路器时，注意断路器本身带的附件（如：分励、辅助、欠压等）可能会增加其外形尺寸，有可能无法安装在抽屉内。
7）额定电流在400A~630A的电动机直接启动回路，应避免采用抽屉安装。
原因:①因为电动机启动电流大,频繁启动导致抽屉插接件过热，从而引发故障；②因为抽屉柜产品自身的缺陷，抽屉在进行一定次数的插拔后，导致插接件接触不好，容易因插接件发热引发故障。
8）在材料清单中要特别注意元器件的型号、参数要符合样本和资料上的书写规范；查资料时首先考虑生产厂家的样本，尤其是参数（包括外形及安装尺寸）。
9）在提元器件清单时，首先要确认系统图、原理图的设计是否合理；其次要保证其参数和性能要符合二次原理图的要求，如各种元件带的附件是否齐全、时间继电器的触点性质是否符合要求、辅助触点是否够用、控制电压是否符合要求等等。
一低压开关柜使用手册(叶淑芳)
低压开关柜使用手册一、低压开关柜概述低压开关柜设备：主要用于发电、输电、配电和电能转换的低压开关及其同控制、测量、保护和调节装置与电气连接，以及辅助外部设备等组成的设备。
低压开关柜是由一次设备和二次设备组成常用的一次设备有：刀开关，刀熔开关，负荷开关，智能断路器，塑壳断路器，接触器，热继电器，电流互感器，熔断器，电动机保护器及接线端子等。
低压开关柜的型号编制：依据GB/T3752.1-1999产品型号编制办法①②③④——⑤⑥1结构特征P-开启式G-封闭式柜X-封闭式箱T-封闭式台C-母线干线系统（母线槽）2外型特征A-插拔式B-固定安装C-抽屉式（手车式）G-固定面板式H-抽屉式或元件固定安装混合L-电器件固定安装回路间加隔板M-母线系统方式密集绝缘（用于母线槽）K-空气绝缘（用于母线槽）R-嵌入式Y-移动式Z-组合式3用途C-计量D-低压动态补偿E-端子F-分线J-无功功率补偿K-控制L-动力M-照明Z-直流插座（用于照明）4设计序号5规格号（方案号）6附加代号H-热带产品TH-湿热带F-防腐式C-防尘式W-户外R-耐燃型例如PGL——①②Ｐ－低压开启式配电屏Ｇ—固定安装接线Ｌ－动力①－主回路方案号②－辅助回路ＧＧＤ――①②Ｇ－交流低压配电柜Ｇ－固定安装接线Ｄ－电力用ＧＣＳ――①②Ｇ－封闭式开关柜Ｃ－抽屉式Ｓ－森源电器系统其中本公司通过３Ｃ认证的低压柜为ＧＧＤ２和ＧＣＳ二低压电器的分类和用途１低压断路器（俗称自动空气开关）是低压配电网中的主要电器开关之一，它不仅可以接通和分断正常负载电流，电动机工作电流和过载电流，而且可以接通和分断短路电流，主要用在不频繁操作的低压配电线路或开关柜中作为电源开关使用并对线路电器设备及电动机等实行保护。
当发生严重过电流，过载，短路，断相，漏电等故障时，能自动切断线路起保护作用。
有万能框架式，装置式（塑壳式），模数化小型及智能化断路器按用途分Ａ保护配电线路用Ｂ保护电动机型Ｃ保护照明线路Ｄ漏电保护型按主回路极数分Ａ单极Ｂ双极Ｃ三极Ｄ四极按脱扣器种类分Ａ短路瞬时Ｂ短路延时Ｃ过载长延时（时限保护）Ｄ欠压瞬时Ｅ欠压延时Ｆ漏电保护Ｇ分励脱扣例如ＤＺ２０ＭＴＭＷＣＷ１ＡＨＭＥＹＳＡ２ＤＷ１５ＤＷ１７ＤＺ４７Ｃ４５ＮＣ６５ＮＣ４５ＡＤ等符号２接触器用于远距离控制，频繁操作交，直流主回路及大容量控制电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压开关柜设计指导手册二００五年七月内容提要：1．低压柜型号说明及特点2．常用配电系统介绍3．低压柜设计必需考虑的用户要求4．合同、技术协议、技术联系函的阅读5．审阅图纸6．柜体布置图设计及元件清单录入7．设计中常见问题一．低压开关柜型号说明及特点目前低压公司现已正常投入生产的低压开关设备有NGG1（GGD）、NGC1（GCK）、NGC2（GCS）、NGC3（NMNS）等，其中NGG1为固定柜，NGC1~3为低压抽出式开关柜（含固定分隔柜）。
柜体均采用C型材（宽50mm，厚25mm），上开模数孔（NGG1、NGC1、NGC2为20mm，NGC3为25mm），标准柜体尺寸有600、800、1000mm宽、深，高均为2200。
NGG1为低压固定式开关设备，常规控制方式为HD13BX-口/31刀开关+断路器，刀开关作为隔离用，断路器起操作保护用。
因柜体结构强度、柜内所采用元器件及母排固定方式等多方面因素，开关柜水平母排短时耐受电流指标低，最高为50KA（1S）。
常用柜体尺寸为600、800、1000mm宽，600mm深，2200mm高，600宽柜常规安装一只刀开关，800宽柜可安装一只或两只或三只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为360mm，安装三只刀开关时只能选择大小为200A的刀开关且中心距为240mm），1000宽柜为安装一只或两只刀开关（一只刀关安装在柜体中心，两只刀开关中心距为420mm）。
注意刀开关旋转操作构的安装方式及特点，旋转操作机构门上开孔尺寸为直径50mm圆孔，中心与刀开关中心右偏25mm，HS13BX刀开关刀旋梁与HD13BX刀旋梁制作有一点不同，因此在采用HS13BX刀开关时排列图中需注明。
NGC1为低压抽出式开关设备，开关柜水平母排最大额定电流3150A，短时耐受电流最高为80KA（1S）。
常用柜体尺寸为600、800、1000mm宽，800、1000mm深，2200mm 高，常用断路器为NA1、NM1系列，对于600宽柜可安装NA1-2000/3P断路器，NA1-3200/3P、NA1-2000/4P需800宽柜安装。
水平母排标准位置为：单排B相中心距柜前270mm、双排B相中心距柜前235mm，水平母排母线夹安装面距柜顶高度为：母排小于等于100mm宽时尺寸为205mm、母排宽度为120mm时尺寸为225mm（详见标准工艺规范）。
当水平母排为标准位置且进线断路器采用母排上进线引至断路器上端头时，断路器上下端头母排需左右错开，断路器面板开孔位置需偏向一边，下端母排需搭接，当电流大于2000A时，返排需考虑采用母线夹固定，此时最上仪表室单元后隔板高度及深度尺寸均需注意。
当馈电柜均为电缆下出线且柜深为1000mm时，为方便进线柜母排制作，也可以将水平母排放置在柜顶后部，此时需注意馈电柜垂直母排需非标制作。
NGC1抽屉单元以200mm高为单位（1E），标准抽屉单元有1/2 E、1E、1.5E、2E、3E等单元模数高度；1/2E抽屉单元一次插件最大额定电流为63A且无四极产品，二次插件最多16对；1E单元二次插件数量最多为24对；对于常用接触器控制回路（最多加一JZC1-44中继类似产品）的方案，1/2E抽屉单元可安装7.5kW直接起动回路，1E抽屉单元可安装30kW直接起动回路，2E抽屉单元可安装55kW直接起动回路或30kW星三角起动回路，3E抽屉单元可安装132kW直接起动回路或55kW星三角起动回路。
采用NGC1系列固定分隔柜结构时，注意对断路器安装板安装深度及断路器进线端头与垂直母排的距离，保证断路器进线端母排的制作空间，配好断路器出线端的母排固定用支架或出线电缆用端子。
当进线柜为1000mm宽时，需注意断路器返排位置及电缆室大小、固定中立柱用横梁位置，返排母线夹的安装位置等。
二．低压配电系统介绍低压配电系统时额定工作电压1KV以下的配电系统，常用配电系统为0.4/0.23KV(通常所说380V)、50HZ 三相四线的交流（下同）低压配电系统。
三相四线系统为中性点直接接地（大电流接地系统），单相对地短路电注较大，一般要求快速保护跳闸，以保证员及财产安全。
配电系统中所选择的电器元件技术参数一定要与配电系统相适应，特别时额定工作电压、额定工作频率。
配电系统是一个从变压器低压出线则经进线开关、分支回路至各种各样的负载。
对负载可以大至分为如下几类：A．阻性负载，如加热器、电阻器、白炽灯等。
B．感性负载，如电动机、电磁阀、电抗器、变压器等。
C．整流设备。
注意整流设备由于在整流过程中存在选择导通角的问题，对电源侧会行成一个谐波干扰，特别时采用普通桥式整流时。
D．容性负载，由于常用负载多为感性的，为提高供电系统的功率因素，在配电系统中常采用电容器作为补偿感性负载对系统的因响，提高整个配电系统的功率因素。
当配电系统中存在较大谐波分量时，电容器分支加路需加电抗器以减小电容器对谐波的放大作用，保证整个供电系统的稳定性。
当采用三相三线系统时，配是系统只有ABC三相，无零线，在选择电器元件时注意选择合适的控制电压。
当二次控制电源采用经隔离变压器供电（380/220V）时，变压器付绕组不接地（与地隔离），当控制回路出现某点绝缘性能降低时不至引起系统正常运行及引发事故。
对于直流控制电源，注意控制电缆的连接及并柜线的连接方式，如采用小母线或电缆现场连接等，同时选的择合适的进线开关及分支开关或熔断器。
对于电压互感器和电流互感器二次则必需单点接地，以防止电流互感器的开路过电压，电压互感器的电容效应等。
对于660V系统，注意测量表计电压回路一般需经电压互感器取样，因无非标的测量仪表。
同时注意一次电缆的非标制作要求（额定绝缘电压1000V）。
当系统内采用漏电保护时，变压器中性点接地，漏电断路器出线则不允许中性点接地，当有单相负载时，漏电断路器必需选择四极断路器。
在选择断路器时需注意系统对断路器短路分断能力的要求，一般变压器越在，断路器的分断能力要求越高。
要保证断路器的分断能力高于变压器出线则的最大短路电流。
为保证供电系统的可靠性，常采用备用变压器或在两段母线之间加联络柜的方式，此时需注意系统对备用电源投入要求，是备用自设不是手动投切等。
备用自投有继电器控制形式和备自投形式，两者价格相差较大，一般采用备自投时采用DC220V控制，进线断路器均不带欠压脱扣器，通过备自投检测母线电压高低并相应发不指令。
如采用继电器控制投切，一般断路器均带欠压脱扣器。
另主断路器采用塑壳断路器时，尽量不要采用欠压脱扣器和分励脱扣器，以避免增加控制系统的复杂程度（存在操作机构复位问题）。
对于多电源投切控制要求必较多时，可采用PLC控制投切。
在选择电动机负载回路控制元件是需考虑负载类型：重载型、轻载型、风机水泵类负载等，另同时选择合适的起动运行方式。
37KW及以下电机常采用直接起动，55KW及以上可以考虑采用软起动器起动，当负载是持续变化时，可考虑采用变频器起动运行以节约电力成本。
当功率较大的电动机采用直接起动时，需考虑整个系统容量配制是否允许，变压器容量是否够大，负载是否不需频繁起动且能够承受较大的起动冲击等。
对于高温环境下使用的配是系统，在系统设计时需考虑电器元件的降容使用问题。
对于高海拔地区的配电柜需考虑选择电器元件的额定绝缘电压等级较高的产品。
三．低压柜设计必需注意的用户要求3．1 根据用户提供的平面布置图，了解柜体进出线方式，前后维修通道情况，对元器件的安装要求等。
如地下无电缆沟或预埋管则均要求进出线为柜顶出线；如变压器与低压柜为直接母排连接则低压柜需按则进线制作，进线端母排需伸出柜外，且按变压器标准预留母排位置及开孔；如进线为母线桥（槽）上进线则零排需返至柜顶，地排视用户要求而定，一般无要求不返；如为母排柜顶进线时，柜顶需开母排进线孔并用绝缘板封住；当变压器进线采用母排下进线时，柜底板需开母排进线孔并且用绝缘板封住。
当采用电缆进出线时需注意电缆根数及大小，是多芯电缆还是单芯电缆，对应开电缆进出线孔。
如柜体靠墙布置时，柜内需操作维护的元件需正面安装，同时需考虑开关柜的维护及元器件的更换。
馈电柜为电缆上出线时柜顶需开电缆出线孔。
馈电柜为母线槽上出线时需返零地排至柜顶。
3．2 在开关柜制作时需注意地方标准要求：如北京地区的进线柜母排制作要求，电缆出线配护套，母排套热缩管等；如昆山地区计量室制作要求等。
四．合同、技术协议、技术联系函的阅读4．1 合同是整批柜的生产依据，它规定了双方的供求关系及价格，因此合同中对价格起决定作用的条款作为设计选型的第一选择，特别是对元器件选型、母排大小、柜体颜色、柜体材料等。
对于合同中所注明的特殊技术条件也需在设计之初一一逻列，并在本批合同设计技术要求中加以说明。
4．2 对于技术协议的审阅一定要注意时间的前后顺序，技术联系函的问与答的对应关系，对同一问题有不同答案时以时间最后的为准。
4．3 对于现有制造工艺条件所不能满足要求的一定要写技术联联系函加以联系确认。
4．4 对于元件选型中每种元件的技术参数的选择应特别注意，如断路器的分断能力、过电流脱扣器类型、有无通信要求、极数要求、安装方式等等。
4．5 对技术联系函、设计院更改通知单中有涉及图纸更改的部份一定要铅笔在图中对应位置作出更改并作记号，以便于设计时不至漏及提醒校对注意。
五．审阅图纸5．1审阅图纸要有一个好的方法及连贯的思路，同时要结合合同和技术联系函及技术协议进行。
5．2 检查一次方安中柜体尺寸与平面布置图中尺寸是否一致。
柜体尺寸是否满足元件安装空间要求及进出线要求。
5．3 如合同中元件作了更改，需查看是否满足图纸要求，是否有技术偏离等。
5．4 常规安装空间要求如下：5．4．1 框架断路器2000A三极框架及以下无返排错位要求的可以采用600mm宽柜，2000A四极、3200A三极框架断路器需采用800mm宽柜，NA1-4000/4P需采用1200mm宽柜。
5．4．2 NGC柜抽屉单元1E只有断路器的馈电回路最大可采用250A 壳架三极断路器，二分之一单元可采用NM1-100H/3P 63A及以下。
5．4．3 对于交流接触器回路，NGC1、NGC2一单元抽屉最大可安装30KW及以下回路，NGC3一单元抽屉最大可安装37KW及以下。
对于直流控制交流接触器回路，NGC3一单元可采用中间断电器安装板安装两个DZ-200系列中间继电器（位于断路器安装板后面一次进线插件位置，此时控制电动机控制功率需减小至15KW）。
5．4．4 55~75KW交流接触器回路需采用2E抽屉单元制作，接触器及热继电器另配一块安装板。
5．4．5 正反转回路及安装在电流互感器二次回路的热继电器需配安装底座或选择独立安装的热继电器产品，一单元接触器回路（电流大于25A）的热继电器需单独安装（采用组合式安装空间不够）。
