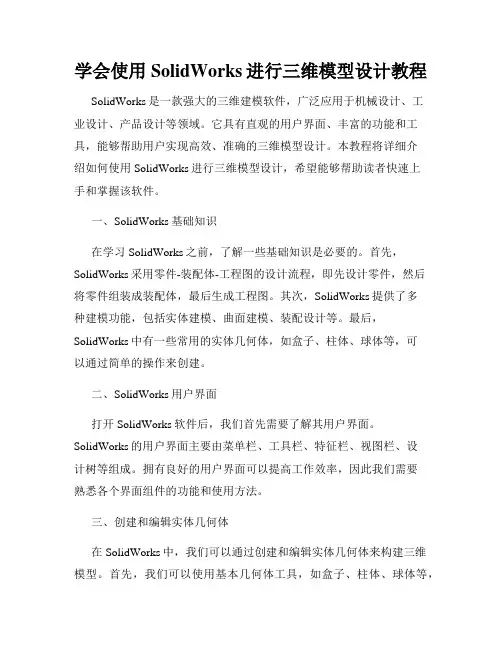

学会使用SolidWorks进行三维模型设计教程
学会使用SolidWorks进行三维模型设计教程SolidWorks是一款强大的三维建模软件，广泛应用于机械设计、工业设计、产品设计等领域。
它具有直观的用户界面、丰富的功能和工具，能够帮助用户实现高效、准确的三维模型设计。
本教程将详细介绍如何使用SolidWorks进行三维模型设计，希望能够帮助读者快速上手和掌握该软件。
一、SolidWorks基础知识在学习SolidWorks之前，了解一些基础知识是必要的。
首先，SolidWorks采用零件-装配体-工程图的设计流程，即先设计零件，然后将零件组装成装配体，最后生成工程图。
其次，SolidWorks提供了多种建模功能，包括实体建模、曲面建模、装配设计等。
最后，SolidWorks中有一些常用的实体几何体，如盒子、柱体、球体等，可以通过简单的操作来创建。
二、SolidWorks用户界面打开SolidWorks软件后，我们首先需要了解其用户界面。
SolidWorks的用户界面主要由菜单栏、工具栏、特征栏、视图栏、设计树等组成。
拥有良好的用户界面可以提高工作效率，因此我们需要熟悉各个界面组件的功能和使用方法。
三、创建和编辑实体几何体在SolidWorks中，我们可以通过创建和编辑实体几何体来构建三维模型。
首先，我们可以使用基本几何体工具，如盒子、柱体、球体等，通过指定参数来创建几何体。
其次，我们可以使用特征功能对几何体进行编辑，如镜像、扩展、旋转等，以满足设计要求。
最后，我们可以利用曲线、曲面功能来创建和编辑复杂几何体，以实现更为精细的设计。
四、装配体设计在SolidWorks中，装配体设计是一个重要的环节。
装配体设计需要将各个部件组装在一起，形成一个完整的产品。
首先，我们需要导入零件文件，并将其放置在正确的位置上。
然后，通过约束功能，将各个部件连接起来，并确保其在装配体内的位置和运动符合设计要求。
最后，我们可以使用可视化功能对装配体进行展示和分析，以便更好地了解产品的结构和性能。
学会使用SOLIDWORKS进行三维建模设计
学会使用SOLIDWORKS进行三维建模设计1. 介绍SOLIDWORKS软件SOLIDWORKS是一款功能强大的三维建模软件，广泛应用于工程设计、制造和建筑行业。
它提供了一套完整的工具来创建、编辑和分析三维模型，并支持实时协作和文档共享。
2. 学习SOLIDWORKS的基础知识在开始使用SOLIDWORKS进行三维建模设计之前，我们首先需要了解一些基础知识。
首先是软件的界面和工具栏的布局，熟悉各个功能按钮的作用和使用方法。
其次是了解不同类型的几何基元，如点、线、圆、弧等，并学会如何使用它们来构建基本的二维和三维图形。
3. 二维绘图功能SOLIDWORKS提供了强大的二维绘图功能，可以帮助我们绘制出具体的几何形状。
通过使用绘图工具，我们可以创建直线、圆、弧等基本图形，还可以进行图形的修剪、伸缩、平滑等操作，实现复杂图形的构建。
此外，SOLIDWORKS还提供了详细的尺寸标注和注释功能，方便其他人理解和使用我们的设计。
4. 三维建模技巧进入三维建模环节，我们可以先从简单的立方体开始。
选择绘图平面，绘制一个矩形，然后使用拉伸工具将其拉伸为立方体。
通过调整图形的尺寸、旋转角度、倾斜等参数，我们可以创建出各种各样的几何体，如圆柱体、球体、锥形等。
在进行三维建模时，我们还可以使用其他高级工具，如：镜像、倒角、填充等。
这些功能可以更加快速和精确地创建复杂的几何体，并在需要时进行修改和调整。
5. 特征构建与参数化建模SOLIDWORKS的特征构建功能可以帮助我们更好地管理和修改三维模型。
通过将各个构建步骤分解为具有特定功能的特征，我们可以在需要时对其进行修改、删除或重组，而不会影响整个模型。
参数化建模是SOLIDWORKS的核心功能之一。
它允许我们在设计过程中定义参数，并将这些参数与模型的各个部分关联起来。
这样，在需要修改模型时，我们只需要更改参数的数值，整个模型都会相应地更新和调整。
参数化建模大大提高了设计效率和灵活性。
solidworks使用技巧
solidworks使用技巧SolidWorks是一款广泛使用的三维计算机辅助设计软件，它提供了一系列强大的工具和功能，可以帮助用户快速高效地完成设计任务。
在使用SolidWorks时，掌握一些技巧和方法可以更好地发挥其功能，提高工作效率。
一、图形界面优化SolidWorks的图形界面可以根据用户的需求进行自定义，以便更好地适应不同的工作环境。
我们可以通过以下方法进行界面优化： 1. 菜单栏：可以在菜单栏上添加或删除命令，以适应自己的工作需求。
2. 工具栏：可以在工具栏上添加或删除命令，以便快速访问常用工具。
3. 快捷键：可以自定义快捷键，以便更快速地访问常用命令。
4. 面板：可以在面板上添加或删除命令，以便更好地组织工作环境。
二、基础建模技巧1. 快速创建基本几何体：SolidWorks提供了许多快速创建基本几何体的工具，如立方体、球体、圆柱体等。
我们可以使用这些工具来快速创建基本几何体，然后进行进一步的编辑和修改。
2. 借助草图和特征来创建复杂几何体：除了基本几何体，我们还可以使用草图和特征来创建复杂几何体。
草图是SolidWorks中最基本的元素，它可以用来创建几何形状和特征。
特征是指草图的一些操作，如拉伸、旋转、剪切等。
3. 使用参考几何体：在创建复杂几何体时，我们可以使用参考几何体来帮助构建。
参考几何体可以是任何已存在的几何体，我们可以将其用作草图的参考对象，以便更准确地创建复杂几何体。
三、装配技巧1. 使用快速装配工具：SolidWorks提供了许多快速装配工具，可以帮助我们快速创建和编辑装配体。
例如，我们可以使用“快速装配”工具来快速创建装配体，然后使用“装配特征”工具来添加零件和约束。
2. 使用装配约束：在装配体中，我们需要对零件进行约束，以确保它们按照设计要求正确地相互作用。
SolidWorks提供了许多不同类型的约束，如固定、对齐、跟随等。
我们可以根据需要选择不同的约束类型，以便更好地控制零件之间的相互作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks三维建模的应用技巧
发表时间：2012-1-18 作者: 李国志*程浪*郭克希来源: 万方数据
关键字: SolidWorks三维建模应用技巧个性工具栏机械设计软
本文介绍了Solidworks已普遍应用于机械设计领域。
通过自定义软件，巧妙利用中心线和基准面，快捷复制命令等一系列应用技巧，实现了软件使用效率的极大提高。
一、定制个性工具栏
SolidWorks具有的CommandManager，是一个上下文相关工具栏，它可以根搌您要使用的工具栏进行动态更新，很好的将大量绘图命令分类存放。
但是在调取相应命令时需要先单击分类，增加了鼠标点击的次数，降低了速度。
鉴于大多数使用者都有自己单独的设计方向不需要使用很多绘图命令，因此可以在工具、自定义、工具栏标签中关闭CommandManager，并选取经常使用的工具栏这样该工具栏将出现在界面中，通过拖拽操作可以编辑该工具栏，删除不经常使用到的命令，使工具栏更具有针对性，做到高效便捷。
二、指派快捷键
SolidWorks允许用户依据个人习惯指派所有命令的快捷键，这样可以减少了鼠标点取命令的次数从而加快了作图速度。
可以通过单击工具、自定义、键盘标签找到自己的高频命令，并指派某单键或组合键为其快捷键。
笔者推荐一些常用命令如：“正视于”、“剪裁”、“智能尺寸”、“中心线”等。
至此SolidWorks的个性定制已经完成，利用鼠标查找选取特征、观察模型。
使用快捷键快速建立草图、几何关系，利用定制的适合自己的工具栏建立新的特征最终完成三维模型的建立。
在熟练了SolidWorks基本绘图命令后。
通过以上个性的定制之后一定能让你的操作摆脱繁杂快捷。
三、使用中心线和基准面
很多教程在讲解创建草图时并没有强调具体创建草图的步骤，只要所创建的草图满足形位尺寸要求即可。
草图是创建特征的基础，中心线隶属草图的范畴，在草图中起参考的作用，对模型的形状并不起作用。
由于SolidWorks具有参数化造型的特点，如果我们在创建草图时使用中心线配合几何关系来约束所创建的二维草图的形状，利用智能尺寸约束整个草图的形位尺寸，表面上看这样做增加了建模步骤，但对以后零件的修改是非常有益的。
因为机械零件有很大一部分是具有对称结构的，建立中心线和基准面能很好的保证零件的对称性，同时方便特征建立。
下面以汽车起重机的前挂钩(如图1所示)建模为例，阐述学习中心线和基准面建模的思想带来的便利。
图1 汽车起重机前挂钩
接到一个模型我们首先就是要分析模型的几何特点以及可能会出现修改的尺寸。
由图1将该零件分解为1侧板、2底板两部分，他们可以通过绘制草图拉伸构建；不同型号的汽车起重机所选材料的厚度不同、安
装孔的形位尺寸会变化、45mm的尺寸也会有所不同，根据其三维特征并考虑以上可能需要编辑的参数我们确定建模步骤为：
(1)首先根据2侧板的轮廓建立草图拉伸形成三维实体；
(2)根据1底板的轮廓建立草图，并建立相应的几何关系智能尺寸，以后需要修改形状时只需编辑这些尺寸数值即可，拉伸形成三维实体；
(3)选择2的草图所在面和1草图棱的中点建立新的基准面，镜像2完成零件的三维建模。
至此我们已经完成了前吊钩的三维建模，通过以上建模过程我们能很好的去进行编辑，模型不会因尺寸变化而出错，绘制的草图是直接使用图1的dwg文件粘贴的经过简单的修改既可以进行拉伸操作，对于已经有了dwg文件的零件转化为三维模型十分的方便。
分页四、快捷复制命令
选择需要复制的特征按住ctrl键拖动可复制出所需的特征，在草图环境下选中需要复制的草图按住ctrl键拖动可快速复制出草图，在装配体体中您可以按住ctrl键，拖动一个装配体中的零部件，如此可以在装配体上生成该零部件的另外一个实例，同理对于新建基准面仍可以应用按住ctrl拖动的办法，在双击修改具体的尺寸数值。
五、巧妙添加约束
草图绘制过程中使用最多的就是如何绘制带中心线的对称图形，我们可以使用智能尺寸添加两个尺寸数值；也可以使用绘制一点，添加点与中心线重合约束；使用放样命令时，会发现模型生成错误，不能完成请求，原因在于Solidworks的放样命令要求路径与放样轮廓必须相交，如果两个草图之间没有相交则造成建模错误，对于3D草图通过添加重合约束很难保证要求，这时我们添加穿透命令，就一定能保证路径与轮廓相交，顺便强调一下，很多初学者虽然做到了路径与轮廓相交但是人不能放样，这可能因为建立了多个路径，这些路径是在同一个草图上建立的，Solidworks要求放样路径为不同草图才能完成建模。
六、使用相机视图
使用photoworks渲染产品最终效果图时，一定要使用相机视图，普通视图渲染出来的图片会出现近小远大的情况，使人看起来不舒服，有一种失真的感觉。
调整相机的位置得到的相机视图能真实的表现模型。
七、复杂耦合模型的建立
对于复杂的耦合模型，如果我们分别建立，会使建立过程难于掌握，需要通过大量计算，有时仍不能做到完全配合，这时我们可以考虑整体建模，当构建好整个模型后，通过两次应用拉伸切除命令得到耦合的两个模型如减速机箱体的模型，这样得到的模型能保证完全重合。
八、调整最佳视图
Solidworks为我们提供了多种视图模式，如线框图，隐藏线可见等模式，通过切换可以找到适合建模的视图，如我们需要引用某些不易选择的线时就可以使用线框视图将其选中。
但有时需要创建的模型具有比较复杂内部结构仍不能满足需要，这时我们可以定向剖视图，用来观察内部的结构。
九、快速查找断裂的约束关系
在Solidworks的使用过程中往往因模型的需要而更改一些特征的建立顺序或是删除一些特征，这样由于父子关系、草图约束条件的存在，可能对后续特征造成影响，这时就需要找到并删除已经不存在的约束限制，只需编辑出错的草图，单击工具栏中的“显示/删除几何关系”的图标找出草图中过定义或是悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空删除所有即可，悬空的几何关系就被取消了。
十、添加工程图模板
Solidworks的默认工程图模板并不符合我们国家的制图标准，通过修改原来的模板为符合我国制图标准的模板格式如标题栏、图层、箭头等，另存为drwdot的模板格式文件，保存位置为安装目录/date/template/文件夹中。
另外如果愿意可以加上属性链接，这样可以和实体相关连，重量、文件名等相关的东西在做工程图的时候可以自动生成了。
责任编辑：程玥。
