农业机械讲义--第七章 农田灌溉机械
农业行业农业机械使用
农业行业农业机械使用农业机械在农业生产中的应用随着科技的不断发展，农业机械在农业生产中的应用越来越广泛。
它们在种植、收割、施肥、灌溉等方面发挥着重要作用。
本文将从不同角度探讨农业机械在农业生产中的使用，包括机械的种类、优势、使用注意事项以及对农业发展的推动作用。
一、农业机械的种类农业机械的种类繁多，根据功能不同可分为耕种机械、收获机械、喷洒机械、灌溉机械等。
耕种机械主要包括拖拉机、耕地机械等，用于翻耕土地、松土、平整地表。
收获机械可以根据作物的不同分为谷物收割机、果树收割机、蔬菜收割机等。
喷洒机械主要用于农药、化肥等的喷洒，可以提高喷洒效果，减少人工劳动。
灌溉机械主要用于农田的灌溉，有利于提高灌溉效率。
二、农业机械的优势农业机械相比传统的人工劳动具有诸多优势。
首先，农业机械可以提高劳动效率，缩短生产周期，减少了人力资源的消耗。
其次，农业机械能够提高农业生产的质量和稳定性，减少了人工操作产生的误差。
再次，农业机械可以降低生产成本，提高农业生产的经济效益。
此外，农业机械还可以减轻农民的体力劳动，改善农民的劳动条件，提高工作效率。
三、农业机械的使用注意事项在使用农业机械时，需要注意以下几点。
首先，农民需要熟悉和了解机械的使用方法和操作规程，确保能够正确、安全地操作机械。
其次，要定期维护和保养机械，包括清洁、检查和更换零部件等，以确保机械的正常运行。
再次，要根据具体情况选择合适的机械，不同的作物和不同的土壤要求不同的机械，要选择适合自己生产需要的机械。
另外，还要重视机械的安全性能，避免发生事故和机械故障。
四、农业机械对农业发展的推动作用农业机械的广泛应用对农业发展产生了积极的推动作用。
首先，农业机械的使用可以提高农业生产的效率和产量，缓解了劳动力短缺问题。
其次，农业机械的应用可以降低生产成本，提高经济效益，有利于农民增收致富。
再次，农业机械的使用可以推动农业产业化、现代化的发展，提高农业的竞争力。
另外，通过农业机械的应用，可以实现农业生产的精准化管理，提高了资源利用效率，促进了农业可持续发展。
农业机械学-绪论
绪 论
东北农业大学2007级校级精品课——农业机械学
本课程的性质、特点和学习方法
农业机械学是农业机械化及自动化专业的一 门专业课程，是研究农业生产中所使用机械设备 的结构、作用原理、功能、理论分析及其性能设 计的一门学科。课程的基本要求在于使学生掌握 常用农业机械结构、原理、使用知识，熟悉农业 机械新技术、新机具、新理论，掌握典型农业机 械性能设计和工作部件结构设计的方法，培养学 生农机设计、结构对比分析、试验鉴定和新产品 开发的能力。
东北农业大学2007级校级精品课——农业机械学
农业机械学
东北农业大学2007级校级精品课——农业机械学
课程目录
农 业 机 械 学
第一章 第二章 第三章 第四章 第五章 第六章 第七章 绪论 土壤耕作机械 播种施肥机械 育苗移栽机械 中耕与植物保护机械 节水灌溉 谷物收获机械
绪 论
东北农业大学2007级校级精品课——农业机械学
农业机械的发展
5. 工厂化生产 ——农业生产受外部环境的影响，生产周期长。工厂化 生产有利于实现生产过程的自动化、电气化，既缩短了生产周期，又 提高了劳动生产率。例如：机械化养猪、养鸡工厂，大型自动化温室 等。 6. 广泛采用先进的科学技术 ——随着科学技术的发展，许多新技术已 应用于农业机械，例如：液压技术、电子技术、计算机、红外线等。 7. 广泛实现产品的系列化、通用化、标准化——发达国家，农业机器 系列型号比较完整，适应性好，生产成本低，配件组织和供应十分方 便。 8. 加强农机与农艺的互相配合 ——农业机械作业对象非常复杂，单靠 机器来满足农业技术的要求比较困难，因此需要农业科学紧密与农机 配合。研究出适用于机械化作业的农艺措施和作物品种，培育出生长 形态和特性适合机械化作业要求的品种，这对提高机械化水平具有重 要意义。

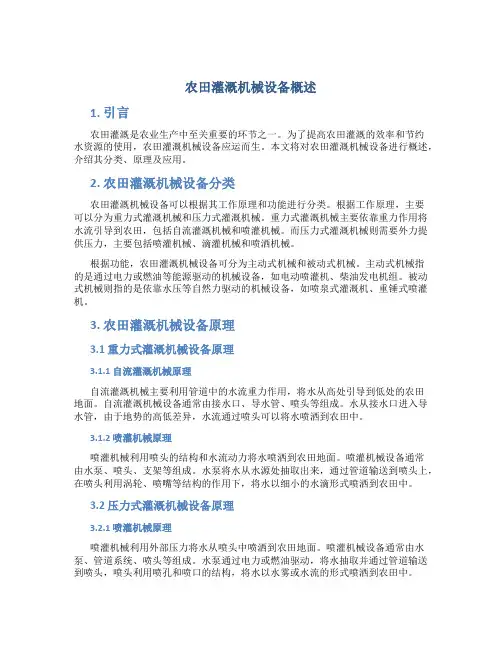

农田灌溉机械设备概述
农田灌溉机械设备概述1. 引言农田灌溉是农业生产中至关重要的环节之一。
为了提高农田灌溉的效率和节约水资源的使用，农田灌溉机械设备应运而生。
本文将对农田灌溉机械设备进行概述，介绍其分类、原理及应用。
2. 农田灌溉机械设备分类农田灌溉机械设备可以根据其工作原理和功能进行分类。
根据工作原理，主要可以分为重力式灌溉机械和压力式灌溉机械。
重力式灌溉机械主要依靠重力作用将水流引导到农田，包括自流灌溉机械和喷灌机械。
而压力式灌溉机械则需要外力提供压力，主要包括喷灌机械、滴灌机械和喷洒机械。
根据功能，农田灌溉机械设备可分为主动式机械和被动式机械。
主动式机械指的是通过电力或燃油等能源驱动的机械设备，如电动喷灌机、柴油发电机组。
被动式机械则指的是依靠水压等自然力驱动的机械设备，如喷泉式灌溉机、重锤式喷灌机。
3. 农田灌溉机械设备原理3.1 重力式灌溉机械设备原理3.1.1 自流灌溉机械原理自流灌溉机械主要利用管道中的水流重力作用，将水从高处引导到低处的农田地面。
自流灌溉机械设备通常由接水口、导水管、喷头等组成。
水从接水口进入导水管，由于地势的高低差异，水流通过喷头可以将水喷洒到农田中。
3.1.2 喷灌机械原理喷灌机械利用喷头的结构和水流动力将水喷洒到农田地面。
喷灌机械设备通常由水泵、喷头、支架等组成。
水泵将水从水源处抽取出来，通过管道输送到喷头上，在喷头利用涡轮、喷嘴等结构的作用下，将水以细小的水滴形式喷洒到农田中。
3.2 压力式灌溉机械设备原理3.2.1 喷灌机械原理喷灌机械利用外部压力将水从喷头中喷洒到农田地面。
喷灌机械设备通常由水泵、管道系统、喷头等组成。
水泵通过电力或燃油驱动，将水抽取并通过管道输送到喷头，喷头利用喷孔和喷口的结构，将水以水雾或水流的形式喷洒到农田中。
3.2.2 滴灌机械原理滴灌机械利用微喷嘴和滴头等结构，将水以滴水的形式滴入植物根部，实现精确灌溉。
滴灌机械设备通常由滴头、滴带、过滤器等组成。
田间管理机械
田间管理机械内容结构•中耕机械•施肥机械•灌溉机械•植保机械概述田间管理作业：在作物田间生长过程中，进行的间苗、除草、松土、培土、灌溉、施肥和防治病虫害等作业。
田间管理机械包括中耕机械、施肥机械、灌溉机械和植物保护机械等。
田间管理的作用通过间苗控制作物单位面积的有效苗数，并保证禾苗在田间的合理分布；通过松土防止土壤板结和返碱，减少水分蒸发，提高地温，促使微生物活动，加速肥料分解；通过向作物根部培土，为促进作物根系生长、防止倒伏创造良好的土壤条件；通过化学和生物植物保护措施，防止病、虫、草害发生；通过灌溉，为作物生长提供适量的水分。
概述中耕机械是指在作物生长过程中进行松土、除草、培土等作业的土壤耕作机械。
中耕的目的：消灭杂草，蓄水保墒，培土保温，促进有机物分解，为作物生长发育创造良好的条件。
、中耕的农艺要求松土良好，土壤位移小；除草率高，不损伤作物；按需要将土培于作物根部，不压倒作物；中耕部件不粘土、缠草和堵塞；耕深应符合要求且不发生漏耕。
中耕机的分类中耕机主要有旱田中耕机和水田中耕机两种。
按其工作特点分：全面中耕机、行间中耕机和间苗机。
按工作部件形式分：锄铲式和回转式。
按通用化程度分：播种、中耕通用机、中耕培土机和中耕施肥机等。
中耕机的工作部件中耕机一般由工作部件（即除草铲、松土铲、培土器）、仿形机构、机架、地轮、牵引和悬挂装置等组成。
1、除草铲中耕机的除草部件有锄铲式和回转式两种。
锄铲式主要用于作物行间第一、第二次除草和松土作业，分为单翼铲和双翼铲两种。
单翼铲单翼铲由水平铲翼和垂直护苗板构成。
前者除草和松土，后者保护幼苗以免被土埋没。
它可使锄铲靠近幼苗，减少未耕地的面积。
单翼铲有左铲和右铲两种，对称地安装在作物行间，用于作物幼苗期的除草工作，还有松土作用。
耕深一般在6cm，幅宽有135、150和160mm三种。
中耕机的仿形部件仿形部件的作用：机器作业时满足工作部件能适应地面的起伏，保证作业深度的稳定性。
排灌机械现代农业机械与装备PPT文档资料
密封泵轴，防止空气进入叶轮。
•.
•21
水泵的一般构造
1．叶轮 2．泵壳 3．填料函密封装置
混流泵叶轮
蜗壳形泵壳
填料函示意图
1.蜗道 2.叶轮 3. 1.填料盒 2.填料座 3.填料
出水口
4.水封管 5.水封环 6.压盖
离心泵叶轮
ａ.封闭式 ｂ.半封闭 •. 式 ｃ.敞开式
特点: 更省水，50%～70%，更增产，粮增产20%～50%， 菜增产50%～100%，不受风力影响，适合缺水地区，高坡山区 ，但对水源洁净要求高，盐分多地区不宜采用，投资大。
组成: 进水管→水泵→排(压)水管→总阀→过滤器→压 力表→流量计→主管→支管→毛管→滴头
4.地下灌（渗灌）
特点:与滴灌相似，渗头一般在作物根部土中埋、地表 看不到渗管与渗头，渗头不堵，水不蒸发，最省水，增产， 不受地形、环境影响，对水要求最严格，管子在土壤中影响 中耕，投资大。
•.
•27
3 离心水泵的主要参数
3.1 流量Ｑ 水泵单位时间内的出水量,m3/h。
3.2 总扬程Ｈ总
指水泵从吸水平面到压水管口中心线之间的距离
，加上各损失扬程之和。
扬程：水泵能够扬水的高度。
Ｈ总＝Ｈ实＋h损＝Ｈ吸实＋Ｈ压实＋ h吸损＋h压损
Ｈ实＝Ｈ吸实＋Ｈ压实.
h损＝ h吸损＋h压损
吸水扬程：Ｈ吸＝Ｈ吸实＋h吸损
和传动轴部分 Ⅲ.泵座和电动机部分
1.滤水器 2.泵体 3.传动轴 4.输水
管5.泵座 6.电动机
•12
轴流泵
1. 进水喇叭 2. 出水弯管 3. 联轴器 4. 导水叶 5. 叶轮
•.
•13
农业机械知识
农业机械知识一、农业机械的定义和作用农业机械是指用于农业生产过程中的各种机械设备和工具，包括耕作、播种、施肥、除草、收割、脱粒、输送等环节所使用的机械设备。
农业机械的作用是提高农业生产效率，降低劳动强度，改善农民的生产和生活条件。
二、农业机械的分类根据功能和用途，农业机械可以分为以下几类：1. 耕作机械：包括犁、旋耕机、耕整机等。
耕作机械主要用于翻耕土壤、改善土壤结构，使土地适于种植作物。
2. 播种机械：包括手推式、牵引式或自行式的播种机。
播种机械可以提高作物的整齐度和播种效率，减少劳动力的使用。
3. 施肥机械：包括人工施肥机、化肥喷施机等。
施肥机械可以将化肥均匀地施加到土壤中，提高施肥效果，减少肥料的浪费。
4. 除草机械：包括手持式、牵引式或自行式的除草机。
除草机械可以快速有效地清除田间杂草，减少对作物的竞争，提高产量。
5. 收割机械：包括联合收割机、插秧机等。
收割机械可以高效地收割农作物，减少人工收割的劳动强度，提高收割效率。
6. 脱粒机械：包括碾压式脱粒机、摔打式脱粒机等。
脱粒机械可以将谷物的籽粒与秆杆分离，提高谷物的质量和产量。
7. 输送机械：包括皮带输送机、螺旋输送机等。
输送机械用于将农产品从田间运输到加工或储存地点，提高运输效率。
三、农业机械的优势和挑战农业机械的使用具有以下优势：1. 提高生产效率：农业机械可以代替人力完成繁重的劳动任务，大大提高农业生产效率，节约时间和人力成本。
2. 降低劳动强度：农业机械的使用可以减轻农民的体力劳动负担，改善农民的生产和生活条件。
3. 改善作业质量：农业机械能够实现精确的作业，提高作物的整齐度和产量，减少损失。
4. 保护环境：农业机械可以减少农药和化肥的使用量，降低对环境的污染，保护农田生态环境。
然而，农业机械的使用也面临一些挑战：1. 初投资较高：购买农业机械需要一定的资金投入，对农民来说可能是一笔较大的负担。
2. 维修和保养成本：农业机械的维修和保养需要一定的技术和经济支持，如果无法及时维修和保养，机械设备的寿命会大大缩短。
农业机械工作原理
农业机械工作原理农业机械的发展是农业现代化的必然产物。
随着科技的进步和人们对农业生产效率的不断追求，农业机械在农田中的应用越来越广泛。
本文将探讨一些常见的农业机械工作原理，以便更好地理解其在农业生产中的作用。
一、拖拉机拖拉机是现代农业中最常见的农业机械之一，其工作原理相对简单。
拖拉机的主要部件包括发动机、传动系统和驱动轮等。
当发动机启动时，通过传动系统将动力传递给驱动轮，从而实现拖拉机的运动。
在农业生产中，常常利用拖拉机的牵引力，配合不同的农机具完成耕作、播种、收割等工作。
二、收割机收割机是一种能够自动完成农作物收割工作的农业机械。
收割机的工作原理较为复杂，主要包括割刀系统、输送系统和清理系统。
首先，割刀系统通过旋转的刀片将庄稼切割下来；然后，输送系统将切割下的农作物送至收集器；最后，清理系统对残留在机器内部的杂质进行清理。
收割机的出现大大提高了农作物的收获效率，减轻了农民的劳动强度。
三、灌溉机械灌溉机械是用于农田灌溉的设备。
其工作原理主要涉及水源、输水系统和喷灌装置。
通过引水系统，将水源引入到农田中；然后，通过输水系统将水分传送到需要灌溉的地方；最后，喷灌装置将水分均匀地喷洒到作物上，满足作物的生长需求。
灌溉机械的使用可以提高灌溉的效率和节约水资源。
四、喷洒机喷洒机是用于农作物病虫害防治和植物营养调节的农业机械。
喷洒机的工作原理主要包括液体供给系统、压力系统和喷洒装置。
通过液体供给系统，药液被引入到压力系统中；然后，通过压力系统产生压力，使药液从喷洒装置中喷射出去。
喷洒机的使用可以高效、均匀地喷洒农药和植物营养物质，保护作物的生长和产量。
五、播种机播种机是用于农田作物种植的农业机械。
其工作原理涉及种子储存、输送和播种等环节。
首先，种子被储存在播种机的储种器中；然后，通过输送系统将种子传送至播种装置；最后，通过播种装置将种子均匀地播撒在田地上。
播种机的应用不仅提高了农作物种植的效率，还可以控制种植密度，促进作物的生长和发展。
农业机械知识介绍PPT课件
河南科技大学农业工程学院 耿令新
2014年. 12月
1
报告提纲
一、农业机械概述 二、主要农业机械的结构与工作原理 三、农业机械新技术及发展趋势
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
一、农业机械概述
1、农业机械的作业特点
（1）工作对象复杂 农业机械的工作对象为生物及与生物活动有
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
二、主要农业机械结构与工作原理
旋耕机的作业特点
旋耕机的作业特点具有碎土能力强、平整度高、对土壤的适 应性好、纵向尺寸短、耕深小、功耗大、幅宽小、效率低。
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
二、主要农业机械结构与工作原理
关的环境条件——土壤、水、肥料、气候等，而 这些情况又根据区域、作物类别、种类、自然条 件和栽培制度的不同变化较大，这就要求农业机 械应具有较强的适应性。
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
一、农业机械概述
(2)季节性强 农业生产具有很强的季节性，往往是在时
间比较集中的高强度条件下进行作业，这就需 要农业机械具有较高的可靠性和生产率。
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
二、主要农业机械结构与工作原理
半悬挂犁——运输状态下，机具的重量前部分由拖拉机承担，后半部分 由机具承担。
河南科技大学农业工程学院 耿令新 电话：130 0763 5873
二、主要农业机械结构与工作原理
1.油管 2.调节螺杆 3.弧形板 4.纵梁 5.斜梁 6.安全器 7.限深轮 8.尾轮操向杆 9.公路运输标志 10.尾轮 11.犁体 12.犁刀 13.垂直
