螺纹代号对照表国外螺纹的代号和标注识别1.英制螺纹(螺纹牙型角 55 度)BSW----英国标准惠氏螺纹(粗牙) BSF --- 英国标准惠氏螺纹(细牙)R----锥管外螺纹(旧代号ZG、KG) RC -- 锥管内螺纹(旧代号ZG、KG)G - 直管螺纹(外螺纹分A、B 两面级,丝锥分 G、G-D)2.美制螺纹(螺纹牙型 60 度)UNC---统一制粗牙螺纹(代替NC)UNF -- 统一制细牙螺纹(代替NF)UNEF---统一制超细牙螺纹UN - 统一制不变螺距螺纹UNS---统一制特殊螺纹NPT -- 美国标准锥管螺纹NPSC---美国标准管接头用直管螺纹NGT -- 气瓶用锥螺纹NPTF---干密封锥管螺纹NPSF -- 干密封燃油直管螺纹NPSM---美国标准机械连接用直管螺纹NPTR - 美国标准导杆采用锥管螺纹NPSL---美国标准管锁紧螺母用直管螺纹NPSH -- 美国标准软管连接用直管螺纹3.其它螺纹SM----缝纫机螺纹PZ --- 气瓶用锥螺纹51-201-气门芯螺纹标注示例55°圆柱管螺纹是非螺纹密封管螺纹,属惠氏螺纹家族。
米制和英寸制国家均广泛采用。
用于输送液体、气体、和安装电线的管接头和管子的连接。
国家标准可查阅 GB/T7307-2001。
完整的标记由螺纹特征代号(G)、螺纹尺寸代号、中径公差等级代号(内螺纹省略不标注,外螺纹代号为A 和B)和旋向代号组成:尺寸代号为 3/4 的A 级、右旋、非密封圆柱外螺纹标注为:G3/4A螺纹中的 3/8、1/2、3/4 标记是指螺纹尺寸的直径,单位是英寸。
行内人通常用“分” 来称呼螺纹尺寸,一寸等于 8 分,1/2 寸就是4 分,以此类推55°圆锥管螺纹是螺纹密封管螺纹,属惠氏螺纹家族。
该系列螺纹在世界上应用广泛,常用于水及煤气管行业。
锥度规定为 1:16.国家标准可查阅 GB/T7306-2000。
完整的标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成:英制密封圆柱内螺纹的特征代号为R P;英制密封圆锥内螺纹的特征代号为R C;英制密封圆锥外螺纹的特征代号为R1(与英制密封圆柱内螺纹配合使用)R2(与英制密封圆锥内螺纹配合使用)尺寸代号为 3/4 的左旋、英制密封圆柱内螺纹:R P3/4-LH英制密封管螺纹有两种配合方式,“柱/锥”和“锥/锥”.两种英制密封管螺纹使用不同的螺纹环规(圆柱螺纹环规和圆锥螺纹环规)和螺纹塞规(基准平面的位置不同,两者基准平面相距半牙).欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“锥/ 锥”配合螺纹.同一个密封管螺纹件,欧洲国家检验合格的管螺纹,欧洲以外国家检验则可能不合格.国际贸易中一定要注意这种差异否则可能出现废品.1994 年前,ISO 的英制密封管螺纹标准及其量规标准是按“锥/锥”配合体系设计的.我国的英制密封管螺纹产品可以直截进入国际市场.而欧洲国家的管螺纹的管螺纹产品则处于不利的地位.2000 年以后,ISO 的英制密封管螺纹标准及其量规标准是按“柱/锥”配合题系设计的.我国原有的英制密封管螺纹产品进入国际市场就会遇到困难.为此,我国于 2000 年修订了英制密封管螺纹国家标准.将原来的一个螺纹标准变为两个螺纹标准,以此提示设计者要注意两种配合螺纹的不同和正确选用. 日本在 1999 年修定英制密封管螺纹标准时,仍然坚持采用 1994 年前的 ISO 标准.所以, 2000 年以后的国际英制密封管螺纹市场更加复杂,国内厂家要备加小心.英制密封管螺纹有两种配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合;圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合. 目前的 ISO 英制密封管螺纹量规标准(ISO 7-2:2000)是按“柱/锥”配合体系设计的. 对密封管螺纹,利用 RP/R1,RC/R2 分别表示“柱/锥” 和“锥/锥”螺纹副。
普通的公制、英制、美制螺纹计算公式,附最新英制螺纹对照表

普通的公制、英制、美制螺纹计算公式,附最新英制螺纹对照表公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径= 公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深= 0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙螺纹(PS直螺纹)(PF细牙)牙深= 0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题:车制外牙3/4'-10UNC 20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05MM转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N =4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm附表:英制普通螺纹(惠氏螺纹) -- 小螺纹系列(BA)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BA mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3No. 14 BA 1 0.23 110.4 0.86 0.72 0.14 0.75 No. 13 BA 1.2 0.25 101.6 1.05 0.9 0.15 0.95 No. 12 BA 1.3 0.28 90.71 1.13 0.96 0.17 1 No. 11 BA 1.5 0.31 81.93 1.315 1.13 0.185 1.2 No. 10 BA 1.7 0.35 72.57 1.49 1.28 0.21 1.35 No. 9 BA 1.9 0.39 65.12 1.665 1.43 0.235 1.5 No. 8 BA 2.2 0.43 59.07 1.94 1.68 0.26 1.8 No. 7 BA 2.5 0.48 52.92 2.21 1.92 0.29 2 No. 6 BA 2.8 0.53 47.92 2.48 2.16 0.32 2.3 No. 5 BA 3.2 0.59 43.05 2.845 2.49 0.355 2.6 No. 4 BA 3.6 0.66 38.48 3.205 2.81 0.395 2.95 No. 3 BA 4.1 0.73 34.79 3.66 3.22 0.44 3.4 No. 2 BA 4.7 0.81 31.35 4.215 3.73 0.485 3.9 No. 1 BA 5.3 0.9 28.22 4.76 4.22 0.54 4.4No. 0 BA 6 1 25.4 5.4 4.8 0.6 5 55°圆锥管螺纹型式和尺寸(2006-03-13 14:38:47 )螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度圆弧尺寸底英寸mm mm tpi mm 外螺纹H1 r mm d=D p d2=D2 d3R 1/16 1/16"7.723 0.907 28 7.142 6.561 0.581 0.125 6. R 1/8 1/8"9.728 0.907 28 9.147 8.566 0.581 0.125 8. R 1/4 1/4"13.157 1.337 19 12.301 11.445 0.856 0.184 11 R 3/8 3/8"16.662 1.337 19 15.806 14.95 0.856 0.184 14 R 1/2 1/2"20.955 1.814 14 19.793 18.631 1.162 0.249 18 R 3/4 3/4"26.441 1.814 14 25.279 24.117 1.162 0.249 23 R 1 1"33.249 2.309 11 31.77 30.291 1.479 0.317 30 R 1 1/4 1 1/4" 41.91 2.309 11 40.431 38.952 1.479 0.317 38 R 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 0.317 44 R 2 2"59.614 2.309 11 58.135 56.656 1.479 0.317 56 R 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 0.317 71 R 3 3"87.884 2.309 11 86.405 84.926 1.479 0.317 85 R 4 4"113.03 2.309 11 111.551 110.072 1.479 0.317 11 R 5 5"138.43 2.309 11 136.951 135.472 1.479 0.317 13 R 6 6"163.83 2.309 11 162.351 160.872 1.479 0.317 16制惠氏螺纹的型式尺寸英制普通螺纹(惠氏螺纹) -- 粗牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径Ww mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d31/16"BSW 1.587 0.423 60 1.315 1.05 0.27 1.15 3/32"BSW 2.381 0.529 48 2.041 1.703 0.338 1.9 1/8"BSW 3.175 0.635 40 2.768 2.362 0.406 2.5 5/32"BSW 3.969 0.793 32 3.459 2.952 0.507 3.2 3/16"BSW 4.762 1.058 24 4.084 3.407 0.677 3.7 7/32"BSW 5.556 1.058 24 4.878 4.201 0.677 4.5 1/4"BSW 6.35 1.27 20 5.537 4.724 0.813 5.1 5/16"BSW 7.938 1.411 18 7.034 6.131 0.904 6.53/8"BSW 9.525 1.588 16 8.509 7.492 1.017 7.9 7/16"BSW 11.113 1.814 14 9.951 8.789 1.162 9.2 1/2"BSW 12.7 2.117 12 11.345 9.99 1.355 10.4 5/8"BSW 15.876 2.309 11 14.397 12.918 1.479 13.4 3/4"BSW 19.051 2.54 10 17.424 15.798 1.627 16.25 7/8"BSW 22.226 2.822 9 20.419 18.611 1.807 19.25 1"BSW 25.4 3.175 8 23.368 21.335 2.033 221 1/8"BSW 28.576 3.629 7 26.253 23.929 2.324 24.5 1 1/4"BSW 31.751 3.629 7 29.428 27.104 2.324 27.25 1 3/8"BSW 34.926 4.233 6 32.215 29.505 2.711 30.25 1 1/2"BSW 38.1 4.233 6 35.391 32.68 2.711 33.5 1 5/8"BSW 41.277 5.08 5 38.024 34.771 3.253 35.5 1 3/4"BSW 44.452 5.08 5 41.199 37.946 3.253 38.5 1 7/8"BSW 47.627 5.6454 1/2 44.012 40.398 3.614 41.25 2"BSW 50.802 5.645 4 1/2 47.187 43.573 3.614 44.5 2 1/4"BSW 57.152 6.35 4 53.086 49.02 4.066 502 1/2"BSW 63.502 6.35 4 59.436 55.37 4.066 562 3/4"BSW 69.853 7.257 3 1/2 65.205 60.558 4.647 61.5 3"BSW 76.203 7.257 3 1/2 71.556 66.909 4.647 683 1/4"BSW 82.553 7.816 3 1/4 77.548 72.544 5.005 73.75 3 1/2"BSW 88.903 7.816 3 1/4 83.899 78.894 5.005 803 3/4"BSW 95.254 8.467 3 89.832 84.41 5.422 85.5 4"BSW 101.604 8.467 3 96.182 90.76 5.422 924 1/4"BSW 107.954 8.835 2 7/8 102.297 96.639 5.657 984 1/2"BSW 114.304 8.835 2 7/8 108.647 102.99 5.657 104.2 4 3/4"BSW 120.665 9.237 2 3/4 114.74 108.625 5.915 110 5"BSW 127.005 9.237 2 3/4 121.09 115.176 5.915 116.5 5 1/4"BSW 133.355 9.677 2 5/8 127.159 120.963 6.196 122.5 5 1/2"BSW 139.705 9.677 2 5/8 133.509 127.313 6.196 128.5 5 3/4"BSW 146.055 10.16 2 1/2 139.549 133.043 6.506 134.5 6"BSW 152.406 10.16 2 1/2 145.9 139.394 6.506 141 英制普通螺纹-- 细牙-- BSF英制普通螺纹(惠氏螺纹) -- 细牙(BSW)名义尺寸牙型代号大径螺距每英寸牙数中径小径牙型高底孔直径BSF mm mm tpi mm 外螺纹H1 mm d=D p d2=D2 d33/16 BSF 4.763 0.794 32 4.255 3.747 0.508 47/32 BSF 5.556 0.907 28 4.975 4.394 0.581 4.6 1/4 BSF 6.35 0.977 26 5.725 5.1 0.625 5.3 9/32 BSF 7.142 0.977 26 6.518 5.893 0.625 6.1 5/16 BSF 7.938 1.156 22 7.199 6.459 0.739 6.8 3/8 BSF 9.525 1.27 20 8.712 7.899 0.813 8.3 7/16 BSF 11.113 1.411 18 10.209 9.304 0.904 9.7 1/2 BSF 12.7 1.588 16 11.684 10.668 1.017 11.1 9/16 BSF 14.288 1.588 16 13.272 12.256 1.017 12.7 5/8 BSF 15.875 1.814 14 14.712 13.549 1.162 1411/16 BSF 17.463 1.814 14 16.3 15.137 1.162 15.5 3/4 BSF 19.05 2.117 12 17.693 16.336 1.355 16.75 13/16 BSF 20.638 2.117 12 19.281 17.924 1.355 18.25 7/8 BSF 22.225 2.309 11 20.747 19.269 1.479 19.75 1.00 BSF 25.4 2.54 10 23.774 22.148 1.627 22.75 1 1/8 BSF 28.575 2.822 9 26.769 24.963 1.807 26.5 1 1/4 BSF 31.75 2.822 9 29.944 28.138 1.807 28.75 1 3/8 BSF 34.925 3.175 8 32.893 30.861 2.033 31.5 1 1/2 BSF 38.1 3.175 8 36.068 34.036 2.033 34.5 1 5/8 BSF 41.275 3.175 8 39.243 37.211 2.033 381 3/4 BSF 44.45 3.629 7 42.126 39.802 2.324 40.52 BSF 50.8 3.629 7 48.476 46.152 2.324 472 1/4 BSF 57.15 4.234 6 54.44 51.73 2.711 532 1/2 BSF 63.5 4.234 6 60.79 58.08 2.711 592 3/4 BSF 69.85 4.234 6 67.14 64.43 2.711 -3 BSF 76.2 5.08 5 72.946 69.692 3.253 -3 1/4 BSF 82.55 5.08 5 79.296 76.042 3.253 -3 1/2 BSF 88.9 5.6454 1/2 85.285 81.67 3.614 -3 3/4 BSF 95.25 5.645 4 1/2 91.635 88.02 3.614 -4 BSF 101.6 5.645 4 1/2 97.985 94.37 3.614 -4 1/4 BSF 107.95 6.35 4 103.886 99.822 4.066 - 55°圆柱管螺纹的型式和尺寸British Pipe Thread (惠氏管螺纹) -- 圆柱(BSPP/BSPF)螺纹代号基本尺寸大径螺距每英寸牙数中径小径牙型高度底孔尺寸mm mm tpi mm 外螺纹H1 mmd=D p d2=D2 d3G 1/8 1/8"9.728 0.907 28 9.147 8.566 0.581 8.7 G 1/4 1/4"13.157 1.337 19 12.301 11.445 0.856 11.6 G 3/8 3/8"16.662 1.337 19 15.806 14.95 0.856 15G 1/2 1/2"20.955 1.814 14 19.793 18.631 1.162 19G 5/8 5/8"22.911 1.814 14 21.749 20.587 1.162 20.75 G 3/4 3/4"26.441 1.814 14 25.279 24.117 1.162 24.5 G 7/8 7/8"30.201 1.814 14 29.039 27.877 1.162 28G 1 1"33.249 2.309 11 31.77 30.291 1.479 30.5 G 1 1/8 1 1/8" 37.897 2.309 11 36.418 34.939 1.479 35G 1 1/4 1 1/4" 41.91 2.309 11 40.431 38.952 1.479 39.5 G 1 3/8 1 3/8" 44.323 2.309 11 42.844 41.365 1.479 41.5 G 1 1/2 1 1/2" 47.803 2.309 11 46.324 44.845 1.479 45G 1 3/4 1 3/4" 53.746 2.309 11 52.267 50.788 1.479 51G 2 2"59.614 2.309 11 58.135 56.656 1.479 57G 2 1/4 2 1/4" 65.71 2.309 11 64.231 62.752 1.479 63G 2 1/2 2 1/2" 75.184 2.309 11 73.705 72.226 1.479 72.5 G 2 3/4 2 3/4" 81.534 2.309 11 80.055 78.576 1.479 79G 3 3"87.884 2.309 11 86.405 84.926 1.479 85.5 G 3 1/4 3 1/4" 93.98 2.309 11 92.501 91.022 1.479 91G 3 1/2 3 1/2" 100.33 2.309 11 98.351 97.372 1.479 97.75 G 3 3/4 3 3/4" 106.68 2.309 11 105.201 103.722 1.479 104 G 4 4"113.03 2.309 11 111.55 110.072 1.479 110.5 G 4 1/2 4 1/2" 125.73 2.309 11 124.251 122.772 1.479 123 G 5 5"138.43 2.309 11 136.951 135.472 1.479 136 G 5 1/2 5 1/2" 151.13 2.309 11 149.651 148.172 1.479 148.5 G 6 6"163.83 2.309 11 162.351 160.872 1.479 161.5RC2英寸锥管螺纹,每英寸11牙,螺距=25.4/11即2.309,牙高(深)=2.309×0.64即1.479,锥度是固定的即1:16R等于1/32乘以长度1/32意思是,锥螺纹的锥度是1:16 ,单边就是1:32长度意思是:定位点加有效长度比如我定位3.0,有效长度是12.0R=1/32 X(3+12)=0.468751、密封管螺纹(R)英制密封管螺纹的基本尺寸及其公差配合方式英制密封管螺纹有两种配合方式:圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合;圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合.欧洲国家主要采用“柱/锥”配合螺纹;而欧洲以外国家则主要采用“柱/锥”配合螺纹.两种螺纹的检验量规存在一定不同;目前的ISO 英制密封管螺纹量规标准(ISO 7-2:2000)是按“柱/锥”配合体系设计的.编辑本段密封管螺纹的标记英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成.英制密封圆柱内螺纹的特征代号为:RP;英制密封圆锥内螺纹的特征代号为:RC;英制密封圆锥外螺纹的特征代号为:R1(与英制密封圆柱内螺纹配合使用);R2(与英制密封圆锥内螺纹配合使用);左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标.对密封管螺纹,利用RP/R1,RC/R2分别表示“柱/锥” 和“锥/锥”螺纹副.2、非密封管螺纹英制非密封管的基本尺寸及其极限偏差标记:英制非密封管螺纹的完整标记由螺纹特征代号,螺纹尺寸代号,中径公差等级代号和旋向代号组成.英制非密封圆柱螺纹的特征代号为:G对英制非密封圆柱内螺纹,其中径公差等级代号省略不标;而英制非密封圆柱外螺纹的中径公尺等级代号分别为A和B.左旋螺纹的旋向代号为LH;右旋螺纹的旋向代号省略不标.当表示英制非密封管螺纹的螺纹副时,仅标注外螺纹的标记代号.示例:尺寸代号为2的右旋,非密封圆柱内螺纹:G2尺寸代号为3的A级,右旋,非密封圆柱外螺纹:G3A尺寸代号为4的B级,左旋,非密封圆柱外螺纹:G4 B-LH尺寸代号为2的右旋,非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副:G2A加工内孔螺纹的是管螺纹丝锥加工外螺纹的有板牙。

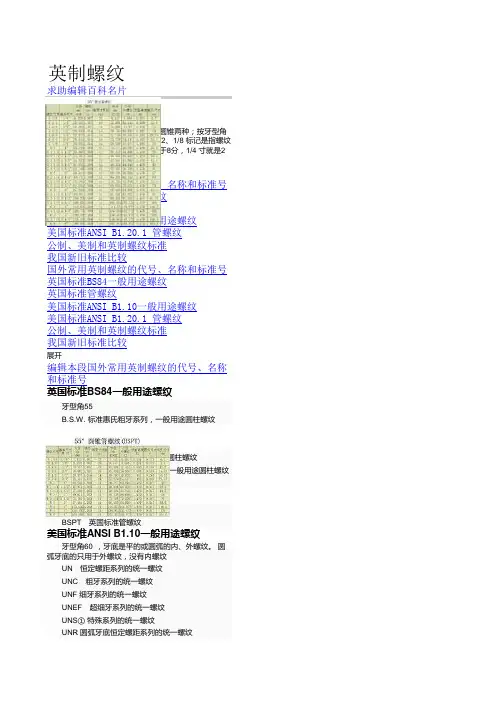

英制螺纹_规格__牙型_对照表

UNRC 圆弧牙底粗牙系列统一螺纹
UNRF 圆弧牙底细牙系列统一螺纹
UNREF 圆弧牙底超细牙系列统一螺纹
UNRS 圆弧牙底特殊系列统一螺纹
表中螺距单位为每英寸牙数。钻孔直径为攻丝推荐 钻孔尺寸,单位为毫米。
公称直径
粗牙螺距 细牙螺距 超细牙螺距 钻孔直径
(英寸〖毫米〗)
(UNC) (UNF) (UNEF) (粗牙)
4 4.6 5.4 6.9 8.4 10 11.5 13.1 14.7 17.5 20.6 23.4
编辑本段公制、美制和英制螺纹标准
NPT,PT,G 都是管螺纹.
NPT 是 National (American) Pipe Thread 的缩写, 属于美国标准的 60 度锥管螺纹,用于北美地区.国家 标准可查阅 GB/T12716-1991
PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多 用于欧洲及英联邦国家.常用于水及煤气 管行业,锥度规定为 1:16. 国家标准可 查阅 GB/T7306-2000
PTF-SAE SHORT 干密封短型锥管螺纹 美国标准 ANSIB1.20.3 Ⅱ型
NPSF 干密封标准型燃油用直管内螺纹 美国标准 ANSIB1.20.3 Ⅲ型
NPS1 干密封标准型一般用直管内螺纹 美国标准 ANSIB1.20.3 Ⅳ型
ACME③ 一般用途的梯形螺纹 美国标准ANSIB1.5 牙型角为29°的英制传动螺纹
32
40
2.7
#8 0.164 〖4.166〗
32
36
3.4
#10 0.190 〖4.826〗
24
32
3.7
#12 0.216 〖5.486〗
各种螺纹加工前的底孔尺寸

螺纹直径d
螺距
p
螺纹内径
推荐钻头直径dT
螺纹直径d
螺距
p
螺纹内径
推荐钻头直径dT
Max
Min
Max
Min
M2
粗
0.4
1.677
1.567
1.6
M27
粗
3
24.132
23.752
23.9
细
0.25
1.809
1.729
1.75
细
2
25.135
24.835
24.9
M3
粗
0.5
2.599
2.459
2.5
61.8
7.257
69.850
65.204
60.557
3
31/2
67.9
68.1
7.257
76.200
71.554
66.907
31/4
31/4
73.6
73.8
7.815
82.550
77.546
72.542
31/2
31/4
79.8
80.0
7.815
88.900
83.896
78.892
33/4
3
85.4
14
18.90
1.814
20.955
19.793
18.631
G 5/8
14
20.80
22.911
21.749
20.587
G 3/4
14
24.30
26.441
25.279
24.117
G 7/8
14
28.10
螺纹各国标准对照

一、英制螺纹(螺纹牙型角55度)Thread of British standard ( Thread pitch shape an gle 55°)BSW----英国标准惠氏螺纹(粗牙)British Standard Whitworth Thread ( C oarse )BSF----英国标准惠氏螺纹(细牙)British Standard Whitworth Thread ( Fi ne )G----直管螺纹(外螺纹分A、B两面级、丝锥分G、G-D)Straight pipe thr ead ( Outside )thread in A\B: taps in G、G-D )R----锥管外螺纹(旧代号ZG;KG)Outside paper pipe thread ( Old thread code ZG,KG )RC----锥管内螺纹(旧代号ZG;KG)Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹(螺纹牙型角60度)Thread of American standard ( Thread pitch shape angle 60°UNC----统一制粗牙螺纹(代替NC)Unified coarse pitch thread ( Instead of NC )UNF----统一制细牙螺纹(代替NF)Unified fine pitch thread ( Instead of NF )UNEF----统一制超细牙螺纹Unified superfine pitch threadUN-----统一制不变螺距螺纹Unified threadUNS----统一制特殊螺纹Unified Special threadNPT----一般用途锥管螺纹(旧代号Z;K)Taper pipe thread for general pur pose ( Oldthread code Z,K )NPSC----管接头直管内螺纹Internal straight pipe thread for connectionNPSM----设备上自由配合,机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF----干密封锥管螺纹Dryseal taper pipe threadNPSF----干密封燃油直管螺纹Dryseal straight pipe internal threadNGT----气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM-----米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM----缝纫机螺纹Thread for sewing machinePZ----气瓶用锥螺纹Special thread for gas cylinder5V1-20V1-气门芯螺纹5V1-20V1-Tyre valve thread螺纹代号说明示例:Explanation of thread code. e. g.1/4-20UNC1/4-公称直径1/4" nominal dia. 1/4"20-每寸20牙twenty teeth per inchUNC-美标统一制粗牙螺纹unified coarse pitch threadNPT为60度牙型角锥管螺纹,R为55度牙型角螺纹密封的管螺纹,R为圆柱外螺纹,RC为圆锥内螺纹,Z为标准锥管螺纹.NPT为60度牙型角锥管螺纹用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下:Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹G螺纹表示非螺纹密封的管螺纹BSP为英制管螺纹总体代号,但是分为三种BSPP、BSPT和BSPF。
m4标准螺纹参数

m4标准螺纹参数M4标准螺纹是一种广泛使用的机械紧固件,其参数包括螺纹直径、螺距、牙高等。
以下是对M4标准螺纹参数的详细介绍:1.螺纹直径M4标准螺纹的直径为4毫米。
这个直径是指螺纹的中径,即沿着螺纹轴线方向测量的直径。
在M4标准螺纹中,外螺纹的直径一般标注为Dp(大径),内螺纹的直径一般标注为Di(小径)。
由于实际应用中内外螺纹的配合要求不同,因此外螺纹的大径和内螺纹的小径均不符合标准规格,需要经过计算确定。
2.螺距M4标准螺纹的螺距为0.7毫米。
螺距是指相邻两个螺纹牙尖之间的距离。
在M4标准螺纹中,螺距是均匀的,因此可以保证螺纹的旋合性和连接强度。
3.牙高M4标准螺纹的牙高为0.35毫米。
牙高是指单个螺纹牙在垂直于轴线方向上的高度。
在M4标准螺纹中,牙高是均匀的,以保证螺纹的旋合性和连接强度。
4.牙型角M4标准螺纹的牙型角为60度。
牙型角是指螺纹牙在垂直于轴线方向上的倾斜角度。
在M4标准螺纹中,牙型角是标准的,以保证螺纹的旋合性和连接强度。
5.底孔直径对于M4标准螺纹,一般需要钻孔来制作内螺纹。
底孔直径是指钻孔后留下的直径,一般比内螺纹的小径略大一些。
底孔直径可以通过计算得到,以保证内螺纹的制作质量和连接强度。
6.装配高度在装配过程中,M4标准螺纹的装配高度也会影响连接质量和紧固程度。
一般要求内外螺纹装配后,保证有一定的装配高度,以增加连接强度和防松性能。
装配高度的确定也需要根据具体应用场景和要求进行计算。
7.表面处理M4标准螺纹一般需要进行表面处理,以提高防腐蚀性能和美观度。
常见的表面处理方法包括镀锌、涂漆、喷塑等。
表面处理的质量也会影响M4标准螺纹的使用寿命和外观质量。
总之,M4标准螺纹作为一种常用的机械紧固件,其参数的选择和使用需要结合具体的应用场景和要求进行确定。
了解和掌握M4标准螺纹的参数对于正确使用和设计机械部件具有重要的意义。
螺纹外径公制转换表之欧阳歌谷创编

李少波的螺纹外径公制和英制管螺纹标准螺纹换算标准欧阳歌谷(2021.02.01)①公称螺纹外径:分公制和英制两种ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。
3/4是四分之三英寸。
是指管子的内径是3/4英寸。
准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。
现在的国标规定ZG3/4″螺纹内径是20毫米。
它的表示方法应该是:ZG3/4″。
其中(″)是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8应分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2″螺纹的管子内径≈15毫米。
俗称4分。
ZG1″螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。
俗称1寸半。
.....。
锥管螺纹只用于液压系统连接;而管螺纹G3/4″只用于水管连接。
锥管螺纹与管螺纹极为相似,区别只在锥度上。
管螺纹都是英制的!!!!!英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔日本工业标准使用公制。
JIS有明确的规定。
螺纹分二类,普通螺纹和管螺纹。
UN是普通螺纹,他的螺压角为60度。
GP是管螺纹,他的螺压角为55度。
3/8"-20BSF ,表示是惠氏细牙螺纹,螺纹的公称直径是 3/8"(单位:英寸),对应的每英寸牙数是20。
BSF表示惠氏细牙,BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量,与公制牙型吻合是公制螺纹,与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径,和螺距。
公制螺纹外径是以毫米为单位,如6,8,10,12,18,20毫米等等螺距也是以毫米为单位,如0.5,0.75,1,1.5,2,3,等等英制螺纹外径是以英寸为单位,(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米,把一个尺尖对齐螺纹牙尖,另一个尺尖如对齐螺纹牙尖就是英制螺纹,如对不齐螺纹牙尖应该是公制螺纹。
螺纹三要素

车削螺纹传动原理
1.传动原理
车削螺纹时,为了获得准确的螺纹,必须用丝杆带动刀架进给,使工件每转一周,刀 具移动的距离等于螺距。 2.螺纹车刀及安装 牙型角α的保证,取决于螺纹车刀的刃磨和安装。 螺纹车刀刃磨的要求: 1)车刀的刀尖角等于螺纹轴向剖面的牙型角α; 2)前角γ0=0°,粗车螺纹为了改善切削条件,可用有正前角的车刀(γ0=5°~ 15°)。
5.避免“乱扣”
车螺纹时,车刀的移动是靠开合螺母与丝杆的啮合来带动的,一条螺纹槽 需经过多次走刀才能完成。当车完一刀再车另一刀时,必须保证车刀总是 落在已切出的螺纹槽中,否则就叫“乱扣”,致使工件报废。 产生“乱扣”的主要原因是,车床丝杆的螺距P丝与工件的螺距P工不是整 数倍而造成的。当P丝/P工=整数时,每次走刀之后,可打开“开合螺母”, 车刀横向退出,纵向摇回刀架,不会发生“乱扣”。若P丝/P工≠整数时, 则不能打开“开合螺母”,摇回刀架,而只能在车刀走刀一次之后,不打 开“开合螺母”,只退出车刀,开倒车工件反转,使车刀回到起始位置。 然后调节车刀的切入深度,再继续开顺车,主轴正转,进行下一次走刀。 由于不打开“开合螺母”,对开螺母与丝杆始终啮合,车刀刀尖也就会准 确地在一固定螺旋槽内切削,不会发生“乱扣”。
6.三角螺纹的测量 检验三角螺纹的常用量具是螺纹量规。螺纹 量规是综合性检验量具,分为塞规和环规两 种。塞规检验内螺纹,环规检验外螺纹,并 由通规、止规两件组成一副。螺纹工件只有 在通规可通过、止规通不过的情况下为合格, 否则零件为不合格品
(2)左右切削法 左右削法的特点是使车刀只有一个 刀刃参加切削,在每次切深进刀的同时,用小刀架向 左、向右移动一小段距离。这样重复切削数次,车至 最后1~2刀时,仍采用直进法,以保证牙形正确,牙 根清晰。此法适用于加工螺距较大的螺纹。
