灌注桩施工技术要点

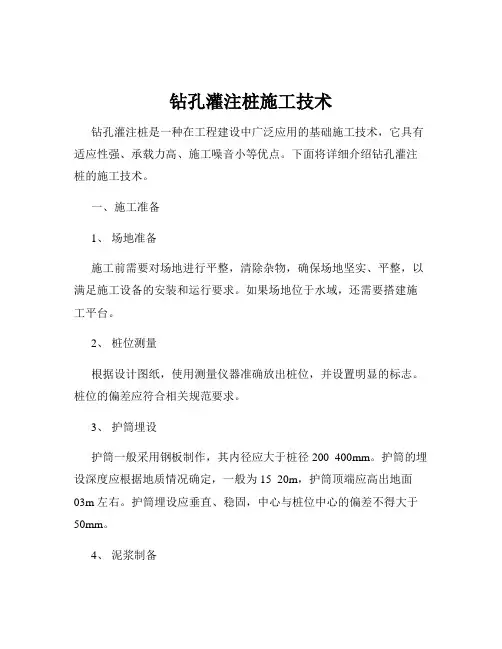

钻孔灌注桩施工技术
钻孔灌注桩施工技术钻孔灌注桩是一种在工程建设中广泛应用的基础施工技术，它具有适应性强、承载力高、施工噪音小等优点。
下面将详细介绍钻孔灌注桩的施工技术。
一、施工准备1、场地准备施工前需要对场地进行平整，清除杂物，确保场地坚实、平整，以满足施工设备的安装和运行要求。
如果场地位于水域，还需要搭建施工平台。
2、桩位测量根据设计图纸，使用测量仪器准确放出桩位，并设置明显的标志。
桩位的偏差应符合相关规范要求。
3、护筒埋设护筒一般采用钢板制作，其内径应大于桩径 200 400mm。
护筒的埋设深度应根据地质情况确定，一般为 15 20m，护筒顶端应高出地面03m 左右。
护筒埋设应垂直、稳固，中心与桩位中心的偏差不得大于50mm。
4、泥浆制备泥浆在钻孔灌注桩施工中起着重要的作用，它可以护壁、排渣和冷却钻头。
泥浆的性能指标应根据地质情况和施工要求进行调整，一般要求比重在 11 13 之间，粘度在 18 22s 之间，含砂率小于 4%。
二、钻孔1、钻机就位将钻机安装在平整稳固的地基上，调整钻机的水平度和垂直度，使钻头中心与桩位中心重合。
2、钻进根据地质情况选择合适的钻进方式和钻进参数。
在钻进过程中，要随时注意观察泥浆的性能和孔内的情况，及时调整钻进速度和泥浆比重。
遇到地层变化时，要采取相应的措施，如降低钻进速度、增加泥浆比重等，以保证钻孔的质量和安全。
3、清孔钻孔达到设计深度后，需要进行清孔。
清孔的目的是清除孔底的沉渣和泥浆，保证桩底的承载力。
清孔的方法有抽浆法、换浆法和掏渣法等，常用的是抽浆法。
清孔后的泥浆性能指标和孔底沉渣厚度应符合设计要求。
三、钢筋笼制作与安装1、钢筋笼制作钢筋笼应在钢筋加工场集中制作，按照设计图纸的要求进行下料、焊接和绑扎。
钢筋笼的主筋应采用机械连接或焊接，接头应错开布置。
钢筋笼的加强筋应设置在主筋的内侧，每隔 2m 左右设置一道。
2、钢筋笼安装在钢筋笼安装前，应对孔深、孔径和孔底沉渣厚度进行检查，符合要求后方可安装钢筋笼。
钻孔灌注桩施工技术要点
整4理1课件
钢筋笼焊接
2021/6/21
42
整4理2课件
钢筋笼连接（搭接焊）
2021/6/21
43
整4理3课件
钢筋笼安放就位
44
整4理4课件
泥浆比重检测
45
整理课件
(八).灌注混凝土
1.每灌注50m3必须有1组试件，小于50m3的桩，每根
桩必须有1组试件，每组应有3个试件；
2.混凝土坍落度应为180～220mm，坍落度的损失应
31
整3理1课件
2.清孔应达到以下标准：
(1)泥浆比重：孔深≦60M≦1.15，孔深≥60M≦1.20 。
(2)粘度18～22s。
(3)清孔后孔底沉渣厚度：承重桩≦100MM，支护桩 ≦200MM.
(4)严禁采用加深钻孔深度方法代替清孔。
（5）清孔后，孔内应保持水头高度，并应在30分钟内浇
筑混凝土，超过30分钟的，浇筑混凝土前应重新测定
泥浆三大指标检验仪器
粘度
含砂量
2021/6/21
泥浆比重
整理课件
23
23
泥 浆 池 设 置 及 围 护
整理课件
24
泥浆池
整理课件
25
泥
泥浆池
浆
护
壁
成
孔
灌
注
桩
泥
浆
池
整理课件
26
（四）.钻孔施工
（1）成孔时钻机定位应准确、水平、稳固，回转盘中
心与设计桩位中心偏差不应大于20mm。钻机定位时，
应校正钻架的垂直度。
17
整1理7课件
3.护筒的埋置要求
（1）护筒应按桩位准确埋设，其中心与桩位中 心的偏差不应大于20mm，并应保持护筒垂直。
灌注桩施工质量控制要点
灌注桩施工质量控制要点摘要：灌注桩是土木工程中一种常用的基础施工方法，其施工质量直接影响到工程的安全和耐久性。
本文将从施工前准备、施工过程、质量监控和验收等方面总结灌注桩施工质量控制的要点，并介绍相应的监测技术及控制措施，以确保施工质量。
一、施工前准备1.设计准备：在进行灌注桩施工前，需要对施工方案进行充分的设计与准备工作，包括计算承载力、确定桩径和桩长等参数，设计合理的施工方案。
同时要对施工现场进行详细的勘察与测量工作，确定地下水位、地质情况，为施工提供准确的参考数据。
2.施工材料准备：灌注桩施工所需的主要材料包括混凝土、钢筋、膨胀剂和注浆料等。
在施工前，要对这些材料进行检测，确保其质量符合要求，并按照施工方案准备足够的材料。
3.设备检查保养：施工所需的设备包括挖掘机、搅拌机、注浆设备等，这些设备的正常运行对保障施工质量至关重要。
在施工前，要对设备进行检查与保养，确保其功能正常，并做好备用设备准备，以避免施工中设备故障造成的延误。
二、施工过程1.基坑开挖：基坑开挖应按照设计要求进行，并且在开挖过程中要及时处理好暴露的地下水，防止坑底泥水的施工影响。
2.钢筋骨架的设置：钢筋骨架是增加灌注桩抗拉强度和承载力的重要结构，其设置要按照设计要求进行，骨架之间要有足够的间距，并且钢筋要按照施工图纸进行加工和质检。
3.混凝土浇筑：混凝土的浇筑要采用适当的施工方式，保证在施工过程中不出现异物或空洞等质量问题。
同时要保持施工现场的湿度和温度，避免混凝土早期收缩或裂缝的问题。
4.注浆：注浆设备的选择和使用要符合规范要求，注浆材料的配比要根据设计要求进行，注浆速度和压力要进行控制，以确保灌注桩的抗渗性和承载力。
三、质量监控1.现场监测：在施工过程中，要进行现场监测，包括测量灌注桩的桩径和桩长，检查钢筋骨架的位置和尺寸，对混凝土进行抗压强度测试，以及对注浆材料进行质量检测等。
2.数据记录与分析：对现场监测所得的数据进行记录和分析，及时发现和纠正施工过程中存在的问题，并做出相应的调整和处理。
灌注桩基础工程施工
灌注桩基础工程施工一、人工挖孔灌注桩（一）人工挖孔灌注桩构造要求人工挖孔灌注桩是用人工挖土成孔，灌注混凝土成桩；挖孔扩底灌注桩，是在挖孔灌注桩的基础上，扩大桩底尺寸而成，这类桩由于其受力性能可靠，不需大型机具设备，施工操作工艺简单，在各地应用较为普遍，已成为高层建筑大直径灌注桩施工的一种主要工艺形式，其特点是：单桩承载力高，结构传力明确，沉降量小，可一柱一桩，不需承台，不需凿桩头；可作为支承、抗滑、锚拉、挡土等；可直接检查桩直径、垂直度和持力土层情况，桩质量可靠；施工机具设备较简单，都为工地常规机具，施工工艺操作简便、占场地小；施工无震动、无噪声、无环境污染，对周围建筑物无影响；可多桩同时进行，施工速度快，节省设备费用，降低工程造价；桩成孔工艺存在劳动强度较大，单桩施工速度较慢，安全性较差等问题，但可通过采取技术措施克服；适用于桩直径800mm以上，无地下水或地下水较少的黏土、粉质黏土，含少量的砂、砂卵石、礓结石的黏土层采用，特别适于黄土层使用，深度一般为20m左右；可用于高层建筑、公用建筑、水工结构（如作为支承、抗滑、挡土、锚拉桩等）。
对有流砂、地下水位较高、涌水量大的冲积地带及近代沉积的含水量高的淤泥、淤泥质土层不宜采用。
挖孔桩直径d为800～2000mm，最大直径可达3500mm；桩埋置深度（桩长）一般在20m左右，最深可达40m。
当要求增大承载力，底部扩底时，扩底直径一般为1．3～3．0d，最大可达4．5d，扩底直径大小按∶h＝1∶4，进行控制。
一般采用一柱一桩，如采用一柱两桩时，两桩中心距应不小于3d，两桩扩大头净距不小于1m，在不同一标高时，应不小于0．5m。
桩底宜挖成锅底形，锅底中心比四周低200mm，根据试验，它比平底桩可提高承载力20％以上。
桩底应支承在可靠的持力层上，支承桩大多采用构造配筋，配筋率以0．4％为宜，配筋长度一般为1／2桩长，且不小于10m；用做抗滑、锚固、挡土桩的配筋，按全长或2／3桩长配置，由计算确定。
混凝土灌注桩技术交底
混凝土灌注桩技术交底一、工程概述混凝土灌注桩是一种在建筑基础工程中广泛应用的桩基技术。
通过在地层中钻孔，然后向孔内灌注混凝土，形成桩基。
这种技术的优点包括对地层适应性强、承载力大、沉降小等。
为了保证工程质量和安全，提高施工效率，本文将详细介绍混凝土灌注桩的技术要点和注意事项。
二、施工准备1、现场勘查：在施工前，应对施工现场进行全面勘查，了解场地条件、地质情况和水文情况等。
2、设计图纸：熟悉并理解设计图纸，包括桩基的形状、尺寸、深度以及混凝土强度等。
3、材料准备：准备水泥、砂、石、钢筋等原材料，并确保材料质量符合要求。
4、设备检查：对钻机、搅拌机、泵等设备进行检查，确保设备正常运行。
5、人员培训：对现场工人进行技术交底和安全培训，确保施工质量和安全。
三、施工技术要点1、钻孔：根据设计要求，确定钻孔的深度和直径。
在钻孔过程中，应控制钻进速度，保持钻机稳定，并及时排除孔内积水。
2、清孔：钻孔完成后，应清除孔底沉渣和孔壁泥浆，保证混凝土灌注质量。
3、钢筋笼制作与安装：按照设计要求制作钢筋笼，确保钢筋的位置、间距和数量符合要求。
在安装钢筋笼时，应确保其垂直度和稳定性。
4、混凝土灌注：在灌注前，应对混凝土进行配合比设计和试拌。
在灌注过程中，应控制灌注速度，确保混凝土充分填充桩孔。
同时，应采取措施防止混凝土离析和堵管。
5、养护：混凝土灌注完成后，应进行养护，确保桩基强度和稳定性。
四、注意事项1、在施工过程中，应定期检查钻机、搅拌机等设备的运行状况，确保设备安全可靠。
2、在钻孔过程中，应注意观察地层变化，合理调整钻进参数，防止钻孔偏斜或塌孔。
3、在钢筋笼制作和安装过程中，应保证钢筋的质量和加工精度，防止钢筋笼扭曲或变形。
4、在混凝土灌注过程中，应控制灌注速度和配合比，防止混凝土离析或堵管。
同时，应观察混凝土面的上升情况，确保桩基充盈系数符合要求。
5、在养护过程中，应注意保湿和保温，防止桩头出现裂纹或起皮现象。
6、在整个施工过程中，应做好现场排水工作，防止场地积水影响施工质量和安全。

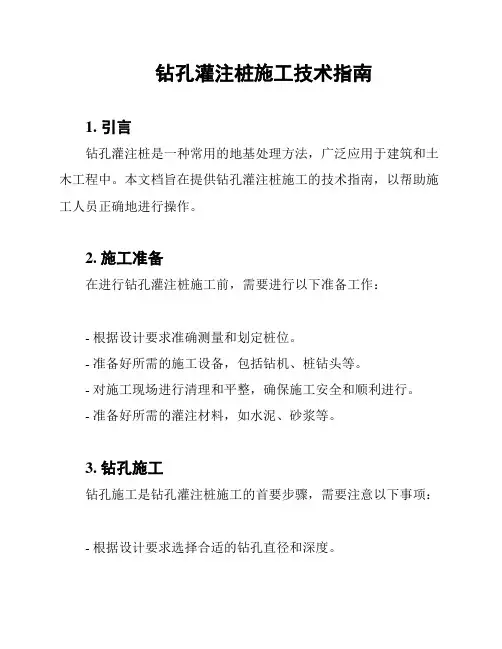

钻孔灌注桩施工技术指南
钻孔灌注桩施工技术指南1. 引言钻孔灌注桩是一种常用的地基处理方法，广泛应用于建筑和土木工程中。
本文档旨在提供钻孔灌注桩施工的技术指南，以帮助施工人员正确地进行操作。
2. 施工准备在进行钻孔灌注桩施工前，需要进行以下准备工作：- 根据设计要求准确测量和划定桩位。
- 准备好所需的施工设备，包括钻机、桩钻头等。
- 对施工现场进行清理和平整，确保施工安全和顺利进行。
- 准备好所需的灌注材料，如水泥、砂浆等。
3. 钻孔施工钻孔施工是钻孔灌注桩施工的首要步骤，需要注意以下事项：- 根据设计要求选择合适的钻孔直径和深度。
- 在进行钻孔前，应先测定地下水位和地质情况，以便合理安排钻孔工作。
- 使用合适的钻孔工具和设备进行钻孔，确保孔洞的垂直度和直径符合要求。
4. 灌注施工灌注施工是钻孔灌注桩的关键步骤，应注意以下要点：- 使用搅拌车将预先配好的水泥和砂浆运输到施工现场。
- 在灌注前，应先将孔洞内的水泥浆清理干净，并确保孔洞内部充满了水泥浆。
- 将水泥浆注入孔洞，同时进行振实，以确保水泥浆充分填满孔洞。
5. 后期处理钻孔灌注桩施工完成后，应进行适当的后期处理工作：- 对灌注桩的头部进行修整，使其与地面平齐，并确保头部的质量符合要求。
- 在灌注桩顶部设置防水层，以防止水分渗入灌注桩内部。
- 针对不同的工程要求，可以进行进一步的处理，如加固桩头、设置支撑结构等。
6. 安全注意事项在进行钻孔灌注桩施工时，务必要注意以下安全事项：- 施工人员应佩戴必要的个人防护装备，如安全帽、安全鞋等。
- 安全警示标志应设置齐全，确保施工现场的警示标识清晰可见。
- 施工设备的操作人员应经过培训和持证上岗。
- 在施工过程中，密切关注地质条件和气象变化，及时采取相应的安全措施。
结论本文档提供了钻孔灌注桩施工的技术指南，包括施工准备、钻孔施工、灌注施工、后期处理和安全注意事项等内容。
希望本指南能够帮助施工人员正确地进行钻孔灌注桩施工，确保工程质量和施工安全。
钻孔灌注桩施工工艺中的关键技术要点
钻孔灌注桩施工工艺中的关键技术要点钻孔灌注桩是一种常用的地下工程施工方法，广泛应用于房屋、桥梁、隧道等建筑物的基础工程中。
本文将介绍钻孔灌注桩施工工艺中的关键技术要点。
一、桩基设计桩基设计是钻孔灌注桩施工的第一步，其合理性直接关系到工程的质量和安全性。
在桩基设计过程中，需要考虑以下几个关键技术要点：1.地质勘察：地质勘察是桩基设计的基础，通过对地层的详细分析，确定桩基的类型和长度。
2.荷载计算：根据工程的荷载要求和地质条件，计算出桩基的承载力和抗拔力，并确定桩的直径和间距。
3.桩身材料：选择适当的灌注材料，常用的有普通混凝土、高强混凝土和钢筋混凝土。
4.桩身结构：根据设计要求确定桩身的结构形式，通常包括实心桩、空心桩和预应力桩等。
二、钻孔工艺钻孔是钻孔灌注桩施工的核心环节，其施工质量直接影响到桩基的稳定性和荷载传递效果。
在钻孔过程中，需要注意以下几个关键技术要点：1.机械选择：根据地质条件和桩基设计要求，选择合适的钻机和钻头，确保钻孔的稳定和精度。
2.钻孔方式：常用的钻孔方式有旋挖钻孔和循环钻孔两种，具体选择应根据地质条件和工程要求来决定。
3.钻孔直径和深度：根据桩基设计要求确定钻孔的直径和深度，确保桩身的承载力和稳定性。
4.钻孔过程控制：在钻孔过程中，需要控制钻孔速度、冲洗水量和冲洗压力，确保钻孔的稳定和质量。
三、灌注工艺灌注是钻孔灌注桩施工中的最后一道工艺环节，其施工质量直接决定了桩基的强度和稳定性。
在灌注过程中，需要注意以下几个关键技术要点：1.灌注方式：常用的灌注方式有水压灌注和自重灌注两种，根据具体情况选择合适的方式。
2.灌注材料：选择合适的灌注材料，控制灌注浆液的质量和配制比例，确保桩身的强度和稳定性。
3.灌注过程控制：在灌注过程中，需要控制灌注速度和浆液的压力，避免出现漏浆或堵塞等问题。
4.灌注质量检测：对灌注桩进行质量检测，包括浆液密度、体积收缩和强度等指标的检测。
结论钻孔灌注桩施工工艺中的关键技术要点包括桩基设计、钻孔工艺和灌注工艺。
钻孔灌注桩施工工艺方法及技术要点
钻孔灌注桩施工工艺方法及技术要点模板一：正式风格一：引言钻孔灌注桩是土木工程中常见的一种施工方法，它能够提供良好的承载力和抗倾覆能力，广泛应用于建筑、桥梁、隧道等工程中。
本文将详细介绍钻孔灌注桩施工的工艺方法及技术要点。
二：工程前准备2.1 设计准备在施工开始之前，需要进行详细的设计准备工作，包括确定桩的后期使用要求、计算桩的承载力和抗倾覆能力等。
2.2 选址和勘探根据设计要求，选择适合施工的场地，并进行勘探工作，确定地下情况、土层性质等参数。
三：施工工艺3.1 钻孔根据设计要求和勘探结果，确定钻孔的位置和深度，使用合适的钢管进行钻孔。
3.2 清孔钻孔完成后，需要进行清孔工作，以确保孔洞中无杂物和泥浆。
3.3 浇筑混凝土在清孔之后，开始进行混凝土的浇筑工作，将混凝土倒入孔洞中。
四：施工要点4.1 桩身质量控制在灌注混凝土之前，需要检查孔洞的质量，确认没有杂物、水泥浆等。
4.2 浇筑过程控制在混凝土浇筑过程中，需要控制浇筑速度、浆液的均匀性等，保证桩身质量。
五：施工结束施工完成后，需要进行桩身的检测和质量验收。
附件：1. 钻孔灌注桩设计图纸2. 施工现场照片法律名词及注释：1. 土木工程：指建造、改造和保养公路、铁路、桥梁、港口等工程的工作。
2. 承载力：指土壤或建筑物的结构承受能力。
3. 抗倾覆能力：指抵抗建筑物侧向倾斜和失稳的能力。
模板二：简洁风格一：引言钻孔灌注桩是一种常用的土木工程施工方法，本文将详细介绍钻孔灌注桩施工的工艺方法及技术要点。
二：工程前准备1. 设计准备2. 选址和勘探三：施工工艺1. 钻孔2. 清孔3. 浇筑混凝土四：施工要点1. 桩身质量控制2. 浇筑过程控制五：施工结束完成施工后，进行桩身检测和质量验收。
附件：1. 钻孔灌注桩设计图纸2. 施工现场照片法律名词及注释：1. 土木工程：建造、改造和保养公路、铁路、桥梁、港口等工程的工作。
2. 承载力：土壤或建筑物的结构承受能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
灌注桩施工技术要点
灌注桩是一种基础施工技术，常用于高层建筑、大型桥梁、隧道等工程的基础处理。
灌注桩的施工技术要点包括以下几个方面： 1. 灌注桩的选型：根据工程地质条件、荷载要求等选择适合的灌注桩类型，如钻孔灌注桩、静力压桩、动力灌注桩等。
2. 设计灌注桩的参数：灌注桩的长度、直径、灌注混凝土强度等参数需要根据工程要求进行设计，并按照设计要求制定施工方案。
3. 灌注桩的钻孔：钻孔是灌注桩施工的重要环节，需要注意钻孔的直径、深度、斜度等参数，同时还需掌握钻孔的钻进速度、钻孔严密度等技术。
4. 灌注桩的钢筋加工：灌注桩的钢筋需要经过加工、弯曲、搭接等工序，确保钢筋的质量和准确度。
5. 灌注混凝土的配合比：灌注桩的混凝土需要按照设计要求进行配合，确保混凝土的强度、密实度等指标符合要求。
6. 灌注桩的灌注：灌注桩的灌注需要掌握灌注速度、灌注压力等参数，并对灌注过程进行监测和调整，确保灌注质量。
7. 灌注桩的质量检测：灌注桩施工完成后，需要进行质量检测，检查桩的强度、直径、混凝土密实度等指标是否符合要求。
总之，灌注桩施工技术要点涉及多个方面，需要施工人员熟练掌握并按照要求进行操作，确保灌注桩的质量和稳定性。
