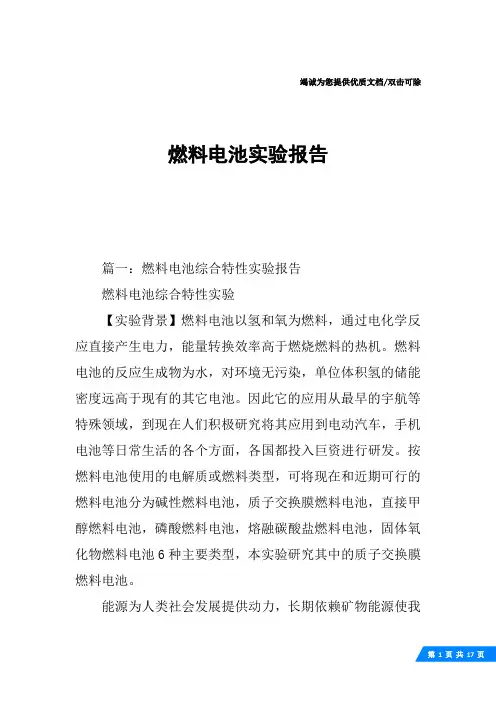

燃料电池实验报告
竭诚为您提供优质文档/双击可除燃料电池实验报告篇一：燃料电池综合特性实验报告燃料电池综合特性实验【实验背景】燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。
燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。
因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。
按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池6种主要类型，本实验研究其中的质子交换膜燃料电池。
能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。
为了人类社会的持续健康发展，各国都致力于研究开发新型能源。
未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。
【摘要】燃料电池尤其是质子交换膜燃料电池(pem)以其高功率密度、高能量转换效率、可低温启动、环境友好等突出优点而受到瞩目。
本实验包含太阳能电池发电（光能—电能转换），电解水制取氢气（电能—氢能转换），燃料电池发电（氢能—电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。
本实验通过研究燃料电池的工作原理，测量其输出特性，计算燃料电池的最大输出功率及效率并验证法拉第电解定律。
测量太阳能电池的特性，做出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。
获取太阳能电池的开路电压，短路电流，最大输出功率等。
【关键词】燃料电池，电解池，太阳能电池【正文】一、实验目的：1、了解燃料电池的工作原理。
2、观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能（能量储存）→燃料电池→电能3、测量燃料电池输出特性，做出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。

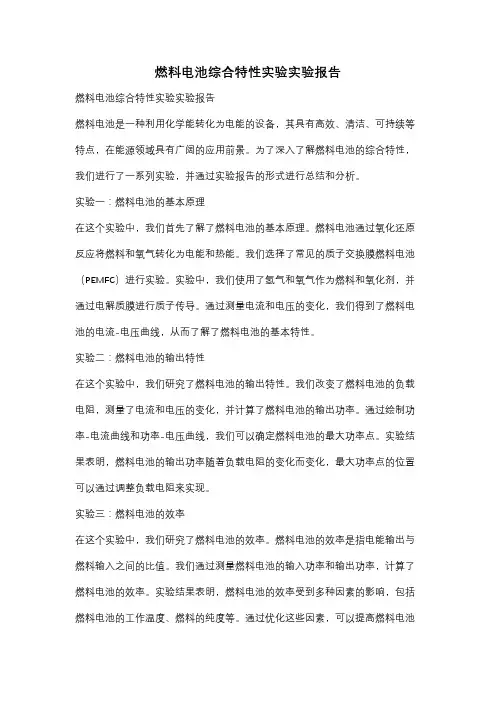

燃料电池综合特性实验实验报告
燃料电池综合特性实验实验报告燃料电池综合特性实验实验报告燃料电池是一种利用化学能转化为电能的设备，其具有高效、清洁、可持续等特点，在能源领域具有广阔的应用前景。
为了深入了解燃料电池的综合特性，我们进行了一系列实验，并通过实验报告的形式进行总结和分析。
实验一：燃料电池的基本原理在这个实验中，我们首先了解了燃料电池的基本原理。
燃料电池通过氧化还原反应将燃料和氧气转化为电能和热能。
我们选择了常见的质子交换膜燃料电池（PEMFC）进行实验。
实验中，我们使用了氢气和氧气作为燃料和氧化剂，并通过电解质膜进行质子传导。
通过测量电流和电压的变化，我们得到了燃料电池的电流-电压曲线，从而了解了燃料电池的基本特性。
实验二：燃料电池的输出特性在这个实验中，我们研究了燃料电池的输出特性。
我们改变了燃料电池的负载电阻，测量了电流和电压的变化，并计算了燃料电池的输出功率。
通过绘制功率-电流曲线和功率-电压曲线，我们可以确定燃料电池的最大功率点。
实验结果表明，燃料电池的输出功率随着负载电阻的变化而变化，最大功率点的位置可以通过调整负载电阻来实现。
实验三：燃料电池的效率在这个实验中，我们研究了燃料电池的效率。
燃料电池的效率是指电能输出与燃料输入之间的比值。
我们通过测量燃料电池的输入功率和输出功率，计算了燃料电池的效率。
实验结果表明，燃料电池的效率受到多种因素的影响，包括燃料电池的工作温度、燃料的纯度等。
通过优化这些因素，可以提高燃料电池的效率。
实验四：燃料电池的稳定性在这个实验中，我们研究了燃料电池的稳定性。
燃料电池的稳定性是指燃料电池在长时间运行中的性能变化情况。
我们通过连续运行燃料电池，并测量电流和电压的变化，评估了燃料电池的稳定性。
实验结果表明，燃料电池的稳定性受到多种因素的影响，包括燃料电池的材料、温度和湿度等。
通过优化这些因素，可以提高燃料电池的稳定性。
实验五：燃料电池的寿命在这个实验中，我们研究了燃料电池的寿命。
燃料电池的寿命是指燃料电池在长时间运行中的使用寿命。

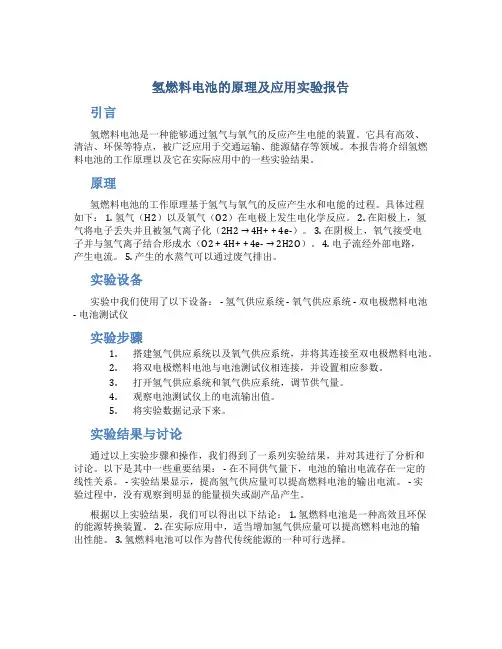

氢燃料电池的原理及应用实验报告
氢燃料电池的原理及应用实验报告引言氢燃料电池是一种能够通过氢气与氧气的反应产生电能的装置。
它具有高效、清洁、环保等特点，被广泛应用于交通运输、能源储存等领域。
本报告将介绍氢燃料电池的工作原理以及它在实际应用中的一些实验结果。
原理氢燃料电池的工作原理基于氢气与氧气的反应产生水和电能的过程。
具体过程如下： 1. 氢气（H2）以及氧气（O2）在电极上发生电化学反应。
2. 在阳极上，氢气将电子丢失并且被氢气离子化（2H2 → 4H+ + 4e-）。
3. 在阴极上，氧气接受电子并与氢气离子结合形成水（O2 + 4H+ + 4e- → 2H2O）。
4. 电子流经外部电路，产生电流。
5. 产生的水蒸气可以通过废气排出。
实验设备实验中我们使用了以下设备： - 氢气供应系统 - 氧气供应系统 - 双电极燃料电池- 电池测试仪实验步骤1.搭建氢气供应系统以及氧气供应系统，并将其连接至双电极燃料电池。
2.将双电极燃料电池与电池测试仪相连接，并设置相应参数。
3.打开氢气供应系统和氧气供应系统，调节供气量。
4.观察电池测试仪上的电流输出值。
5.将实验数据记录下来。
实验结果与讨论通过以上实验步骤和操作，我们得到了一系列实验结果，并对其进行了分析和讨论。
以下是其中一些重要结果： - 在不同供气量下，电池的输出电流存在一定的线性关系。
- 实验结果显示，提高氢气供应量可以提高燃料电池的输出电流。
- 实验过程中，没有观察到明显的能量损失或副产品产生。
根据以上实验结果，我们可以得出以下结论： 1. 氢燃料电池是一种高效且环保的能源转换装置。
2. 在实际应用中，适当增加氢气供应量可以提高燃料电池的输出性能。
3. 氢燃料电池可以作为替代传统能源的一种可行选择。
结论氢燃料电池是一种清洁、高效的能源转换装置，能够通过氢气与氧气的反应产生电能。
通过实验，我们验证了氢燃料电池在不同供气量下的输出特性，并得出了一些实验结论。
在实际应用中，氢燃料电池具有广阔的发展前景，可以成为替代传统能源的一种可行选择。
氢氧燃料电池性能测试实验报告
氢氧燃料电池性能测试实验报告学号： 1141440057姓名：冯铖炼指导老师：索艳格一、实验目的1.了解燃料电池工作原理2.通过记录电池的放电特性，熟悉燃料电池极化特性3.研究燃料电池功率和放电电流、燃料浓度的关系4.熟悉电子负载、直流电源的操作二、工作原理氢氧燃料电池以氢气作燃料为还原剂，氧气作氧化剂氢氧燃料电池，通过燃料的燃烧反应，将化学能转变为电能的电池，与原电池的工作原理相同。
氢氧燃料电池工作时，向氢电极供应氢气，同时向氧电极供应氧气。
氢、氧气在电极上的催化剂作用下，通过电解质生成水。
这时在氢电极上有多余的电子而带负电，在氧电极上由于缺少电子而带正电。
接通电路后，这一类似于燃烧的反应过程就能连续进行。
工作时向负极供给燃料（氢），向正极供给氧化剂（氧气）。
氢在负极上的催化剂的作用下分解成正离子H+和电子e-。
氢离子进入电解液中，而电子则沿外部电路移向正极。
用电的负载就接在外部电路中。
在正极上，氧气同电解液中的氢离子吸收抵达正极上的电子形成水。
这正是水的电解反应的逆过程。
氢氧燃料电池不需要将还原剂和氧化剂全部储藏在电池内的装置氢氧燃料电池的反应物都在电池外部它只是提供一个反应的容器氢气和氧气都可以由电池外提供燃料电池是一种化学电池，它利用物质发生化学反应时释出的能量，直接将其变换为电能。
从这一点看，它和其他化学电池如锌锰干电池、铅蓄电池等是类似的。
但是，它工作时需要连续地向其供给反应物质——燃料和氧化剂，这又和其他普通化学电池不大一样。
由于它是把燃料通过化学反应释出的能量变为电能输出，所以被称为燃料电池。
具体地说，燃料电池是利用水的电解的逆反应的"发电机"。
它由正极、负极和夹在正负极中间的电解质板所组成。
最初，电解质板是利用电解质渗入多孔的板而形成，2013年正发展为直接使用固体的电解质。
工作时向负极供给燃料（氢），向正极供给氧化剂（空气，起作用的成分为氧气）。
氢在负极分解成正离子H+和电子e-。
燃料电池实验报告
燃料电池实验报告摘要：本实验旨在研究燃料电池的性能和工作原理。
通过构建一个简单的燃料电池系统，利用氢气和氧气在阳极和阴极之间发生化学反应，发电的过程来验证燃料电池的工作原理。
通过实验结果可以观察到燃料电池在不同条件下的电流和电压变化情况。
1. 引言燃料电池作为一种环保、高效的能源转换装置，受到了广泛的关注。
与传统燃烧方式相比，燃料电池以直接转化化学能为电能，具有效率高、排放低的优势，因此在交通运输、能源储备等领域具有重要应用前景。
2. 实验方法2.1 实验材料本实验所需材料包括氢气和氧气，以及阳极和阴极。
2.2 实验装置本实验使用的装置包括燃料电池、电流表、电压表和导线。
2.3 实验步骤1) 将阳极和阴极分别连接到燃料电池的相应接口上。
2) 通过导线将阳极和阴极连接到电流表和电压表上。
3) 使用给定的氢气和氧气通过燃料电池。
4) 记录电流表和电压表上的读数。
5) 更改实验条件，如改变气体流量、温度等，重复步骤3和步骤4。
6) 根据实验结果分析燃料电池的性能和工作原理。
3. 实验结果和分析根据实验数据，我们可以绘制出燃料电池在不同条件下的电流和电压变化曲线。
随着氢气和氧气的流量增加，燃料电池的电流和电压也随之增加。
这说明氢气和氧气的供应是影响燃料电池性能的重要因素。
此外，我们还可以观察到燃料电池在不同温度下的性能差异。
随着温度的升高，燃料电池的电流和电压都有所增加。
这是因为在较高温度下，氢气和氧气的反应速率更快，从而提高了燃料电池的发电效率。
4. 结论本实验验证了燃料电池的工作原理，并观察到了燃料电池在不同条件下的电流和电压变化情况。
实验结果表明，氢气和氧气的供应以及温度是影响燃料电池性能的重要因素。
通过对燃料电池的研究，我们可以更好地理解其在能源转换中的应用前景。
未来，我们可以进一步探索如何优化燃料电池的结构和材料，提高其能量转化效率，使其成为一种可持续发展的能源解决方案。
燃料电池综合特性实验实验报告
燃料电池综合特性实验实验报告一、引言。
燃料电池是一种将化学能直接转换为电能的高效能源转换装置，具有高能量密度、低污染、无噪音等优点，因此受到了广泛关注。
燃料电池的综合特性实验旨在对燃料电池的性能进行全面评价，为其在实际应用中的推广提供参考。
二、实验目的。
本实验旨在通过对燃料电池的综合特性进行测试，掌握燃料电池的工作原理和性能特点，为燃料电池在能源领域的应用提供实验数据支持。
三、实验原理。
燃料电池是一种将氢气和氧气直接转化为电能和热能的装置，其工作原理是通过氢气在阳极催化剂表面的氧化反应产生电子和氢离子，电子通过外部电路流向阴极，氢离子通过电解质膜传递到阴极，与氧气发生还原反应产生水。
在这一过程中，电子流动形成电流，完成电能的转换。
四、实验步骤。
1. 准备工作，将燃料电池系统组装好，连接好氢气和氧气的供应管路，并进行密封检查。
2. 实验前检测，对燃料电池系统进行电压、电流、温度等参数的检测，确保系统处于正常工作状态。
3. 实验过程，通过控制氢气和氧气的流量，调节燃料电池系统的工作状态，记录电压、电流、温度等参数的变化。
4. 数据处理，对实验得到的数据进行整理和分析，得出燃料电池的综合特性参数。
五、实验结果与分析。
通过实验，我们得到了燃料电池在不同工作状态下的电压、电流、温度等参数。
经过数据处理和分析，我们得出了燃料电池的极化曲线、功率曲线等综合特性参数。
通过对这些参数的分析，我们可以评价燃料电池的性能表现，为其在实际应用中提供参考。
六、结论。
通过本次实验，我们对燃料电池的综合特性进行了全面评价，掌握了其工作原理和性能特点。
实验结果表明，燃料电池具有较高的能量转换效率和稳定性，具有广阔的应用前景。
然而，燃料电池在实际应用中还存在一些问题，如催化剂的稳定性、材料的成本等，需要进一步研究和改进。
七、参考文献。
1. 郑伟，李明. 燃料电池综合特性实验[M]. 北京，化学工业出版社，2015.2. Smith, John. Comprehensive characteristics of fuel cells. Journal of Power Sources, 2018, 392(1): 123-135.八、致谢。
氢氧燃料电池性能测试实验报告
氢氧燃料电池性能测试实验报告氢氧燃料电池性能测试实验报告一、实验目的本实验旨在测试氢氧燃料电池的性能，了解其输出电压、电流密度等参数，为燃料电池的优化设计和应用提供理论支持。
二、实验原理氢氧燃料电池是一种将化学能转化为电能的装置，其基本原理是氢气和氧气在电极上发生氧化还原反应，生成水并释放出电能。
本实验将采用碱性燃料电池体系，其中氢气和氧气分别作为阳极和阴极的反应物，而水则作为产物。
三、实验步骤1.准备实验材料：氢气、氧气、电解质（如KOH溶液）、计时器、电压表、电流表、电极等。
2.搭建氢氧燃料电池装置：将两极板插入电解质中，连接电压表和电流表，并通入氢气和氧气。
3.实验操作：记录实验过程中的电压和电流数据，并定时测量电池温度。
4.数据处理：根据收集到的数据，计算燃料电池的输出电压、电流密度等性能参数。
5.结果分析：对比不同条件下的性能参数，分析影响燃料电池性能的因素。
四、实验结果及数据分析1.数据记录：以下为实验过程中收集到的数据：2.数据处理：根据上述数据，我们可以计算出不同时间点的输出电压和电流密度。
以下是计算结果：从上表中可以看出，随着反应时间的推移，输出电压和电流密度逐渐降低。
这可能是由于反应物浓度的降低、反应速率的减慢以及温度的影响所致。
此外，还可以观察到电压和电流密度之间的关系是非线性的，这表明在氢氧燃料电池中存在复杂的电化学反应机制。
五、结论总结与讨论通过本实验，我们了解了氢氧燃料电池的基本原理和性能测试方法。
实验结果表明，随着反应时间的推移，输出电压和电流密度逐渐降低。
这可能与反应物浓度的降低、反应速率的减慢以及温度的影响有关。
此外，我们还观察到电压和电流密度之间的关系是非线性的，这表明在氢氧燃料电池中存在复杂的电化学反应机制。
这些发现对于进一步优化燃料电池的性能具有重要的指导意义。
氢氧未来实验报告总结(3篇)
第1篇一、实验背景随着全球能源需求的不断增长和环境问题的日益突出，清洁能源的研究与应用成为全球关注的焦点。
氢能作为一种清洁、高效、可再生的能源，具有广阔的应用前景。
氢氧燃料电池作为氢能利用的重要途径，近年来得到了迅速发展。
为了深入了解氢氧燃料电池的性能和特点，我们开展了氢氧未来实验。
二、实验目的1. 了解氢氧燃料电池的基本原理和结构。
2. 掌握氢氧燃料电池的性能测试方法。
3. 分析氢氧燃料电池在实际应用中的优势和不足。
4. 探讨氢氧燃料电池的未来发展趋势。
三、实验内容1. 氢氧燃料电池的基本原理和结构氢氧燃料电池是一种将氢气和氧气通过电化学反应直接转化为电能的装置。
其基本原理是氢气在负极发生氧化反应，氧气在正极发生还原反应，电子通过外电路流动产生电能。
氢氧燃料电池主要由电解质、阳极、阴极和集流板等组成。
2. 氢氧燃料电池的性能测试本次实验主要测试了氢氧燃料电池的输出功率、能量密度、工作效率等性能指标。
实验过程中，我们对氢氧燃料电池进行了不同工作条件下的测试，包括不同氢气流量、氧气流量、温度和湿度等。
3. 氢氧燃料电池的优势和不足氢氧燃料电池具有以下优势：（1）高能量密度：氢氧燃料电池的能量密度较高，约为液态氢的3倍，能够满足大规模能源需求。
（2）零排放：氢氧燃料电池在反应过程中仅产生水，无有害气体排放，对环境友好。
（3）快速启动：氢氧燃料电池的启动时间短，适用于应急电源和移动电源等领域。
然而，氢氧燃料电池也存在以下不足：（1）成本较高：目前氢氧燃料电池的生产成本较高，限制了其广泛应用。
（2）氢气存储和运输困难：氢气在常温常压下为气态，需要特殊的存储和运输设备，增加了成本和难度。
（3）电解质性能不稳定：氢氧燃料电池的电解质在高温、高压等极端条件下性能不稳定，影响电池寿命。
四、实验结论通过本次实验，我们了解到氢氧燃料电池的基本原理、性能测试方法及其在实际应用中的优势和不足。
以下是对实验结论的总结：1. 氢氧燃料电池作为一种清洁、高效的能源利用方式，具有广阔的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1实验控制条件参数表
实验一
实验二
实验三
风扇（W）
氢气流速（m3/h）
开路电压(V)
不同实验之间通过调整风扇功率、氢气流速得出多组不同数据。
图1
图形分析：
图中三条曲线中存在两个阶段，第一阶段迅速下降，第二阶段下降缓慢。说明在电流较小时，电流增加，电压迅速下降；到达阶段2后，电压下降变得缓慢。
理论分析：
氢氧燃料电池性能测试实验报告
氢氧燃
学号：
指导老师：
一、
1.了解燃料电池工作原理
2.通过记录电池的放电特性，熟悉燃料电池极化特性
3.研究燃料电池功率和放电电流、燃料浓度的关系
4.熟悉电子负载、直流电源的操作
二、
氢氧燃料电池以氢气作燃料为还原剂，氧气作氧化剂氢氧燃料电池，通过燃料的燃烧反应，将化学能转变为电能的电池，与原电池的工作原理相同。
理论上燃料电池的极化曲线存在三个阶段（骤降-平缓-骤降），但是实验数据做出的曲线并没有体现这一理论现象。其原因可能有二点：①实验数据采集不足，放电电流的设定还没有达到阶段3的电流值。②氢气流量不稳，氢气流量波动会导致实验数据采集出现问题。
结论：
1：当氢气浓度不变时，氧气浓度较高一组，在相同放电电流下，工作电 压较大。
具体地说，燃料电池是利用水的电解的逆反应的"发电机"。它由正极、负极和夹在正负极中间的电解质板所组成。最初，电解质板是利用电解质渗入多孔的板而形成，2013年正发展为直接使用固体的电解质。
工作时向负极供给燃料（氢），向正极供给氧化剂（空气，起作用的成分为氧气）。氢在负极分解成正离子H+和电子e-。当氢离子进入电解液中，而电子就沿外部电路移向正极。用电的负载就接在外部电路中。在正极上，空气中的氧同电解液中的氢离子吸收抵达正极上的电子形成水。这正是水的电解反应的逆过程。此过程水可以得到重复利用，发电原理与可夜间使用的太阳能电池有异曲同工之妙。
5等待电压稳定，记录电压
初始电池内部化学反应未达到稳态，电池的开路电压持续上升。等待将近3分钟，开路电压趋于稳定，记录此时的电压为燃料的开路电压。
6设定放电电流，记录电压
在电子负载上设定恒电流放电，待电压稳定后记录数据。逐渐升高放 电电流，记录数据。
7控制变量，多组实验对比
改变电扇功率或氢气流量测量多组数据。
将小电扇接入直流稳压电源，叶片转动将空气抽入燃料电池阳极，其中空气中的氧气讲参与化学反应。
3通入氮气，排除空气，营造惰性环境
为了排除杂质气体对燃料电池内反应的干扰，实验前先打开氮气瓶阀门，使氮气通入燃料电池内部，创造惰性气体环境。
4通入氢气，参与反应（h）
打开氢气瓶的阀门，氢气通过转子流量计后进入燃料电池阴极。通过控制阀门开度和观察流量计读书来控制氢气浓度。
氢氧燃料电池不需要将还原剂和氧化剂全部储藏在电池内的装置氢氧燃料电池的反应物都在电池外部它只是提供一个反应的容器
氢气和氧气都可以由电池外提供燃料电池是一种化学电池，它利用物质发生化学反应时释出的能量，直接将其变换为电能。从这一点看，它和其他化学电池如锌锰干电池、铅蓄电池等是类似的。但是，它工作时需要连续地向其供给反应物质——燃料和氧化剂，这又和其他普通化学电池不大一样。由于它是把燃料通过化学反应释出的能量变为电能输出，所以被称为燃料电池。
若电解质溶液是碱、盐溶液则
负极反应式为：
正极反应式为：
若电解质溶液是酸溶液则
负极反应式为：
正极反应式为：
总反应方程式为：
在碱溶液中，不可能有H+出现，在酸溶液中，不可能出现OHˉ。
三、
1连接电子负载，测量开路电压
将燃料电池阴阳极与电子负载正负极连接，打开电子负载电源来测量电池的开路电压。
2打开电扇，抽入空气（，）
2：燃料浓度高的电池，电池的开路电压和工作电压比浓度低的要高。
图2
图形分析：
图中曲线呈对数增长趋势，其曲线高度由高到低排列依次是实验一、实验三和实验二。
理论分析：
理论上燃料电池的输出功率应该存在一个峰值，但是实验数据中并没有出现这个现象，其原因和图一的分析一致。
结论：
1燃料的浓度越高，电池的输出功率越高。
氢氧燃料电池工作时，向氢电极供应氢气，同时向氧电极供应氧气。氢、氧气在电极上的催化剂作用下，通过电解质生成水。这时在氢电极上有多余的电子而带负电，在氧电极上由于缺少电子而带正电。接通电路后，这一类似于燃烧的反应过程就能连续进行。
工作时向负极供给燃料（氢），向正极供给氧化剂（氧气）。氢在负极上的催化剂的作用下分解成正离子H+和电子e-。氢离子进入电解液中，而电子则沿外部电路移向正极。用电的负载就接在外部电路中。在正极上，氧气同电解液中的氢离子吸收抵达正极上的电子形成水。这正是水的电解反应的逆过程。
2电池燃料电池的电极材料一般为惰性电极，具有很强的催化活性，如铂电极、活性碳电极等。
利用这个原理，燃料电池便可在工作时源源不断地向外部输电，所以也可称它为一种"发电机"。
一般来讲，书写燃料电池的化学反应方程式，需要高度注意电解质的酸碱性。在正、负极上发生的电极反应不是孤立的，它往往与电解质溶液紧密联系。如氢—氧燃料电池有酸式和碱式两种：
