E3X-NA11光纤传感器调整说明
Wenglor(威格勒)光纤传感器调整使用说明(中文)
Wenglor（威格勒）光纤传感器调整使用说明（中文）1.控制1.1控制面板01.状态指示02.污染报警07.选择开关24.加按钮25.减按钮2.调整2.1延迟接通和延迟断开调整延迟接通和延迟断开延迟加按钮减按钮Gelbe 状态LED0ms 灯亮灯不亮灯不亮10ms 灯不亮灯不亮闪1下，间歇，闪1下20ms 灯不亮灯不亮闪2下，间歇，闪2下。
200ms 灯不亮灯亮闪20下，间歇，闪20下调整延迟接通调整延迟断开设置旋转选择器开关(07)在延迟接通设置旋转选择器开关(07)延迟断开激活加号按钮(24)。
延迟增加10 ms激活负按钮(25)。
延迟减少10 ms设置旋转选择器开关(07)来运行2.2选择常闭或常开功能设置旋转选择器开关(07)在常闭/常开（PNP / NPN型）激活加号按钮(24)NC是选定的(常闭/暗开关)---加号按钮(24)点亮---激活负按钮(24)NO是被选中(常开/光开关)---减去按钮(24)点亮设置旋转选择器开关(07)来运行2.3选择PNP / NPN 模式设置旋转选择器开关(07)NC/NO PNP / NPN模式激活加号按钮(24)为5秒---加号按钮(24)和负按钮(25)闪烁释放加号按钮(24)激活加号按钮(24)---加号按钮(24)点亮---PNP型设置激活负按钮(25)---减去按钮(25)点亮----NPN型设置同时激活加号按钮(24)和负按钮(25)加号按钮(24)和负按钮(25)点亮Push-pull setting 设置旋转选择器开关(07)来运行2.4设置开关距离与电位计设置旋转选择器开关(07)电位计激活加号按钮(24)---开关距离增加激活负按钮(25)---开关距离减少加减按钮上的LED的亮度指示加减的程度、相对应的的按钮越亮，感应距离越大,反之亦然。
如果最大值或最小值传感距离被选中相应的按钮会闪烁。
设置旋转选择器开关(07)来运行2.5用自学习功能设置开关距离用自学习功能设置理想的开关感应距离2.5.1标准模式设置旋转选择器开关(70)----红色LED(02)点亮适当放置目标对象激活加号按钮(24)---加号按钮(24)点亮激活加号按钮(24)再次*---加号按钮(24)不再是明亮的设置旋转选择器开关(07)来运行*如果在40秒内第二个按钮没有被操作,自学习过程被取消并不保存任何设置2.5.2Minimal Teach-In设置旋转选择器开关(07)适当放置目标对象激活减号按钮(25)---减号按钮(25)点亮激活减按钮(25)再次*---减号按钮(25)不再是明亮的设置旋转选择器开关(07)来运行The contamination warning is out of order during minimal Teach-In2.5.3Dynamic Teach-In (Teach-In with moving objects)设置旋转选择器开关(07)按下并保持住(约5秒)加号按钮(24)直到(24)闪烁---传感器是现在在记录模式,获得最小和最大入射光信号激活加号按钮(24)再次---记录模式是结束---加号按钮(24)不再是明亮的设置旋转选择器开关(07)来运行在自学习模式时传感器不会输出扫描和屏障模式在记录模式时，传感器根据入射光信号的最小和最大值之间自动确定理想的开关点。
光纤智能传感器使用方法(光纤传感器的调试和使用)
光纤智能传感器使用方法（光纤传感器的调试和使用）光纤传感器将发射器发出的光用光纤引导到检测点，然后将检测到的光信号用光纤引导到接收器进行检测。
大多数第一次接触光纤传感器的朋友不知道如何调试和使用。
以下是介绍光纤传感器的调试和使用方法。
一是基本构成。
光纤传感器的外观基本上由以下部分组成，从左到右依次为:(1)SET键，该按钮可用于灵敏度设定。
该传感器的基本原理是通过光纤探针感应不同介质的折射率，得到数字信号，显示在画面上，通过显示值的大小与设定灵敏度的比较发送开关量。
(2)指示灯，当传感器有信号输出时，该灯会灭变化。
(3)设定灵敏度，在屏幕上显示为绿色，显示当前设定的灵敏度。
当探针收集到的值改为该值时，传感器产生信号。
(4)当前敏感值显示在屏幕上为红色，显示传感器当前收集的值。
(5)选择按钮和左右箭头可以选择各种功能，相当于翻页键。
(6)模式选择按钮，可以用来设置不同的工作模式。
二是接线方法。
三是灵敏度校准。
(1)全自动校准:当工件进入探针的敏感区域时，按下SET键，保持3秒，敏感值将被设置为绿色。
(2)两点校准:当工件未进入敏感区域时，按住SET键保持三秒钟，记住一个敏感值，然后将工件放在敏感区域，按住SET键保持三秒钟，记住另一个敏感值。
当敏感值从一个值变为另一个值时，传感器会产生电平变化。
(3)一般校准:也可以通过按选择按钮和左右键来增加或减少敏感度的设定值。
(4)定位校准：当工件未进入敏感区域时，按下SET键保持。
3秒钟后，将工件放在离探针有一定距离的地方，按下SET键保持。
一个敏感值在三秒钟内被记住，当工件每次到达这个位置时，传感器就会发生电平变化。
4.常开常闭设置。
按下光纤传感器右侧的开关选择按钮，可以选择内部开关是常闭还是常开。
,。
omron光纤放大器E3X-DA11-S设定方法
UP pow^ ___©十◎><^唾)INIT YES?INITNO?<Q]/[O>标志检测传感器一型号：omron(E3X-DA11-S )设定方法se/RLN 切换开关 S ETF R醐榄式的切换1、设定数据初始化能将设定内容全部初始化，回到岀厂时的状态将SET/RUN 开关 放在童3上。
SET〜o i n ! L °实行初始化垂置2、设定动作模式动作模式操作主数字显示红色表示）辅数字表示绿邑丟示） 衷示覺光■的功能内容 握示门楼侦薪功辕飲设定惯锁定扳樹光纤为挤援廉作键功醍说釘卅UP ©]DOV/N |~Q ）动作表示灯 跡作模式切换开关 I ONIAN 的训貧榕灯s- #aiON光星调整指示灯灯嘩……轸岀OFF哼灯更…光亮就聲设定MODE请将动作模式L/D设定为“ D.ON ”图标为“ ■匚3、设定受光量（处于正常工作状态下）将 SET/RUNJF 关放在莎]上RUN0!：：00o（出厂时的设定）（光量条表示后放开按键.）以一定时间表示切换令MODEPTUN0PI0□ n n n I H M HL I J u u | Mill!光虽関整目标值调整完成后•光量调整指示灯亮灯=受光量□ n n n l □ □ u u u u u IL J i门趙值【要冋到初期的光童肘】唉H0DE[O>+ [C?-ETON“OFF"闪烁两次解除完戒后•光量调整指示灯暗灯.门樑僖表示内容错误内容峰值错溟 相对于光・v» 目标值南言，受 光呈衣小-对策光豪不能调整. 規高光量世范尊 是初期咳的瞄谷債福宙SET/RUN 开关放衽夙匕___ NI~~■（出厂时的设定）^tA门槛值1000怛 DOWN<o]/[o>光虽谨农示后，出现以下显示时为站误状态ft - MODE 按键按下后请立即按下DOWN 按键：4、设定动作门槛值提高门槛值降^门槛值M 次闵烁PTUNOVER 2次闪烁FTDN BQTM斗迟于光豐调童£标feSAA.光谊不能谒整.•刪氏 光量前范医.是初鬧 值既Y 曲侶左右5、锁定设定按键能使按键操作全部无效将铝ET/RUN 开关 放在画上。
欧姆龙E3XNA11
欧姆龙E3X-NA11，（原装正品）漏电断路器原装正品NV630-SW 500.600.360 50 12,885–
欧姆龙E3X-NA11，FX2N-16LNK是欧姆龙E3X-NA11，FX2N系列PLC扩展模块，是一种特殊功能单元，FX2N-16LNK的参数是：原装正品，日本进口
欧姆龙E3X-NA11，A2SMCA-30KP是内存卡，欧姆龙E3X-NA11，A2SMCA-30KP的参数是：内存卡30K步EPROM
欧姆龙C200H-MD501是高密度I/O单元，C200H-MD501的参数是：高密度I/O单元,混合输入/输出, 5VDC输入16点, 5VDC 35mA输出16点
欧姆龙光电开关E3Z-D81扩散反射10CMNPN，E3S-GS1E4槽型10MM
欧姆龙E3X-NA11，A1SX20EU是输入模块，欧姆龙E3X-NA11，A1SX20EU的参数是：16点.AC200V,EN/IEC标准
欧姆龙E3X-NA11，AJ65SBTB1-16DT1是远程I/O模块，欧姆龙E3X-NA11，AJ65SBTB1-16DT1的参数是：8点.输入/晶体管输出(漏型),高速响应
欧姆龙旋转编码器E6B2-CWZ6C100P/R, M6,（原装正品）E6CP-AG5C-C256P/R
欧姆龙E3X-NA11，过程CPU模块Q25PHCPU：CPU，程序是252K步，过程CPU
欧姆龙CS1D-SP001,单CPU底板,是欧姆龙可编辑控制品，简称欧姆龙PLC,单CPU底板?CS1D-BC082S?CS1D-BC082S-IAP?最多可扩展8个I/O单元，占空单元?CS1D-SP001??电源空槽占空用(与PA207R相同),
(完整版)欧姆龙E3X-HD光纤放大器调试SOP
光纤放大器操作说明书
版本号：V1.00一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+ -”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，同时按住“+ -”键和“MODE”键住3秒以上
（），显示说明按键已锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
如右图
单击“+/-”键调整投光量等级、MODE键返回。
欧姆龙E3X-HD光纤放大器调试SOP

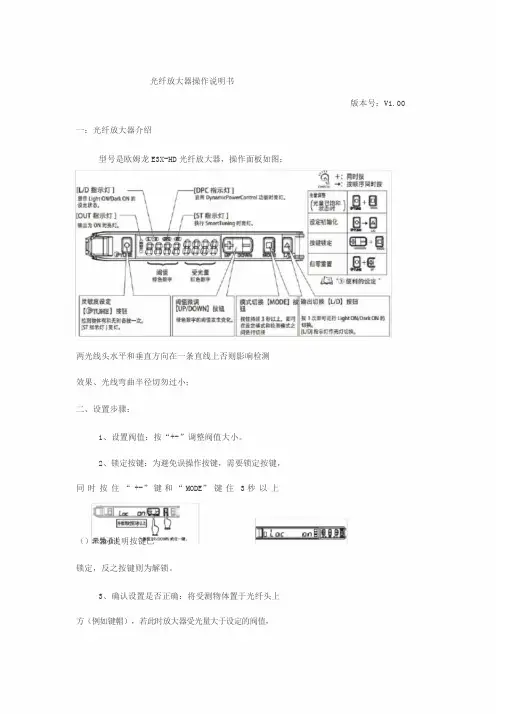

光纤放大器操作说明书
版本号：V1.00 一：光纤放大器介绍
型号是欧姆龙E3X-HD光纤放大器，操作面板如图：
两光线头水平和垂直方向在一条直线上否则影响检测
效果、光线弯曲半径切勿过小；
二、设置步骤：
1、设置阀值：按“+-”调整阀值大小。
2、锁定按键：为避免误操作按键，需要锁定按键，
同时按住“+-”键和“MODE”键住3秒以上
（），显示说明按键已
锁定，反之按键则为解锁。
3、确认设置是否正确：将受测物体置于光纤头上
方（例如键帽），若此时放大器受光量大于设定的阀值，
OUT指示灯亮；移走受测物体后受光量小于阀值、OUT 指示灯灭，则说明设置正常。
三、初始化设置
附加
四、投光量的设定（受检测距离和检测环境的影响，当阀值设置最小也无法检测到时、需要增大投光量如下操作）
1、按“MODE”键3S以上进入“功能选择”；如右图
2、按“MODE”键、显示“检测模式”如右图
3、按“MODE”键选、显示“DPC功能”如右图
4、按“MODE”键进入、显示“定时功能”如右
图
5、按“MODE”键进入、显示“光量调整等级”
WORD格式
如右图
单击“+/-”键调整投光量等级、MODE键返回。
完整版)欧姆龙E3X-HD光纤放大器调试SOP
完整版)欧姆龙E3X-HD光纤放大器调试
SOP
图
5、按“MODE”键选、显示“投光量”如右图
6、按“+-”键调整投光量大小，按“MODE”键确认设置。
7、完成投光量设置后，按“MODE”键退出，返回到检测
模式。
光纤放大器是一种常用的检测设备，欧姆龙E3X-HD光
纤放大器是其中一种型号。
在操作时需要注意光线头的方向和弯曲半径，以免影响检测效果。
设置阀值是操作的第一步，可以通过按“+-”键来调整阀值大小。
为避免误操作按键，需要锁
定按键，同时按住“+-”键和“MODE”键住3秒以上即可锁定。
确认设置是否正确可以通过将受测物体置于光纤头上方来判断，若此时放大器受光量大于设定的阀值，OUT指示灯亮；移走
受测物体后受光量小于阀值、OUT指示灯灭，则说明设置正常。
在一些特殊情况下，需要增大投光量来进行检测，可以通过按“MODE”键进入功能选择，然后按照提示进行操作即可完
成投光量的设定。
光纤传感器产品说明书
'DWD $FTXLVLWLRQ
Communication Products and Converters, Data Acquisition and Analysis Software, Data Loggers Plug-in Cards, Signal Conditioners, USB, RS232, RS485, Ehernet and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers
Emissivity: 0.05 to 0.99, adjustable in 0.01 steps
with Spot Sizes Down
(±3°F), whichever is greater
Ambient Temperature:
to 0.004" Available
Spectral Response:
Comes with probe assembly, fiber optic cable, mounting bracket, and operator’s manual. Ordering Example: OS1553-L1-R1, fiber optic sensor with 816 to 1370°C (1500 to 2500°F) range, 0.02" spot size at 6" target distance, and PSS-D15B power supply, $2475 + 114 = $2589.
OS1553 SENSOR
FLEXIBLE FIBER CABLE
L1 PROBE
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E3X-NA11光纤传感器调整说明
一、传感器外观、硬件介绍
1、（彩图）
2、面板说明
3、观测光量变化的LED光量条显示。
各指示灯所代表的含义如下图。
二、具体操作方法
1、根据需要，调整定时开关（ON:定时动作OFF：定时解除）和动作状态转换开关（L-ON/D-ON的转换）。
一般调整为：定时解除、L-ON
2、将已安装好的传感器送上电，上电后若没有检测到工件，指示灯的显示如图所示。
指示灯的状态解释如下图
3、将被检测的工件1送到对应的光纤头前，如下图用专用螺丝刀顺时钟旋转调整灵敏度调整旋钮可增大传感器的灵敏度，反之则减小。
调整到如下指示是即可。
此时表示该工件1被检测到了。
再将需要与工件1区别的另一工件（工件2）送到光纤头前指示灯
应如下图：
或指示灯不能超过下图
注意：在调整前要先考虑两工件的反光强度，反光度强的为工件1 ，弱的为工件2。
（反光强度：金属工件> 白色工件> 黑色工件）
三、检测取反操作
1、根据需要选择是入光时ON，还是遮光时ON。
如下图：
附：详细内容请参考“E3X-NA11光纤传感器使用说明.pdf”。
